塔然高勒副井井井架安装措施
井架安装方案
井架安装方案随着工业和建筑业的发展，井架日益成为了重要的施工辅助工具。
在高层建筑、工厂和桥梁等工程项目中，井架的使用是必不可少的。
但是，井架的安装需要注意许多细节，否则将会对施工过程造成极大的影响。
因此，本文将介绍井架安装的方案，以帮助施工人员顺利完成任务。
一、设备准备在进行井架安装之前，需要对所需设备进行准备。
一般来说，井架所需设备包括螺栓、手动扳手、扣件、钳子等。
在准备设备的时候，需要检查设备的数量是否充足，并对设备进行维护和保养。
二、检查现场在进行井架安装之前，需要对所需安装的区域进行检查。
首先要确定安装的范围和高度，以确保井架的安装可以承受所需的重量。
其次，需要检查现场的环境因素，如地形、杂物、电线等，保证井架的安装不会对周围环境造成任何影响。
三、组装井架在确认设备和现场后，可以开始组装井架。
首先，需要根据所需高度和范围，安装井架的竖立立柱和横向部件。
然后，将井架竖立立柱和横向部件上的连接件进行配对，并使用螺栓和手动扳手将其紧固。
最后，将横向部件与竖立立柱连接，并调整井架的水平度，以便后续施工过程。
四、安装脚手架板在井架的组装完成后，需要安装脚手架板。
首先，将脚手架板放置在横向部件上，并调整其位置，以确保其平衡和稳础。
然后，使用扣件将脚手架板和井架连接，并再次检查其平衡。
五、安装安全防护设备井架安装后，需要安装安全防护设备。
安全防护设备包括防护栏杆和安全带等。
在安装防护栏杆时，需要确保其与井架紧密连接，并使用螺栓和手动扳手进行固定。
在使用安全带时，需要确保其稳定可靠，并遵守安全操作规程。
六、验收与维护在井架安装完成后，需要进行验收。
验收包括对井架高度、平衡度等方面进行检查，并确保其符合所需施工要求。
在施工过程中，需要对井架进行定期维护和保养，并注意井架的安全使用。
任何疑问和问题需要及时与相关部门进行沟通和解决，以确保施工过程的安全和顺利。
总结井架安装是一个复杂的过程，需要注意许多细节。
本文介绍了井架安装的方案，包括设备准备、检查现场、组装井架、安装脚手架板、安装安全防护设备和验收与维护等方面。

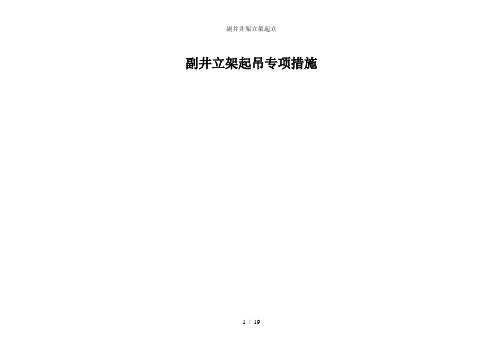

副井井架立架起立
副井立架起吊专项措施1 / 19一、工程概况：本立架属于型钢井架，主要有钢板加工的组合钢梁、H型钢、角钢、方钢罐道等组成，井口套架高度为24850mm，南北向长4800mm，东西向长7100mm，副井井口套架的连接方式主要采用螺栓连接，部分钢构件采用高强度螺栓连接和焊接，立架净重约为72.3吨（现立架底框梁已经安装完成且已经精确找平找正，立架至井口房梯子未安装，立架上方钢罐道已经全部安装完成，出车侧底部及进车侧上部四角罐道已经组装完成，现立架净重约80t）。
考虑到方便起立及进罐方便，本立架顶部的连接井架部分、防撞装置、立架底部及出车侧四角罐道未安装，待立架起吊完毕后，组装立架剩余部分。
为了保证本项工程安全顺利进行，特编制如下专项措施贯彻执行。
二、施工工方案：1、利用东西两侧2台单16吨稳车（原吊盘车和电缆车各1台）、滚杠将立架平移到井口（见附图）。
2、利用2台单16吨稳车、四台50t滑轮组等将立架起吊、安装就位。
2 / 193、组装立架顶部、底部剩余部分。
三、施工步骤：施工准备各套索具设置起立、吊装立架清理施工现场。
四、施工准备：○ 1利用90t吊车将立架抬起，拆除立架下方的支撑架，拆除提升绳、吊盘绳、一层吊盘、临时锁口、主天轮。
○2利用西侧井架腿固定平移井架的导向轮。
○4准备4个H50*4滑轮组、2个20吨导向轮、钢丝绳（6*37-24）2根每根500米、钢丝绳套（6*19-32）2米4根用来捆绑动滑轮、2个100吨卸扣、4个50吨卸扣。
○5准备4根56#工字钢长度为9.5米，作为固定定滑轮用。
○6准备道木、无缝钢管φ159*16 用来平移井架。
五、安装井口立架底框梁、拆除临时设施○ 1利用16吨稳车吊装东西侧底框梁，并按设计尺寸在基础上安装并固定，并严格控制底框梁的水平间距及水平度。
3 / 19○2井口立架底梁按设计要求安装并固定（浇砼）后，平整场地及清理卫生，以方便平移井口立架。
○3立架起吊前，拆除施工过程中用的一层吊盘、井口封口盘、主天轮、主提升绳等临时施工设施。
井架安装安全技术措施
井架安装安全技术措施
井架是一种用于支撑管道、电线、通信线等的钢构件，经常被用于施工、装修和维护业务中。
由于井架高度较高且操作人员需要在其上工作，因此安全是至关重要的。
以下是井架安装安全技术措施的一些建议。
一、前期筹备阶段
1.在施工前，必须确保所有工作人员都已接受过必要的安全培训和证书认证。
2.对该项目的安全计划进行彻底分析和评估，并制定实际可行的安全措施。
3.在计划阶段，需要确定井架的设计参数，如高度、承重能力等，并选择合适的材料供应商。
二、施工阶段
1.在开始安装井架之前，必须进行完整的仓库检查。
2.确保工作平台的支撑板和支撑柱符合要求，并用合适的绑扎材料进行固定。
3.确保现场设置防护网和保护脚手架以防止工人从高处跌落。
4.在工人进入工作区域之前，必须进行完整的安全检查，并检查所有安全设备是否正常运转。
5.对于高风险的工作任务，应确保有足够的工人在现场监督。
6.所有工人都必须戴着头盔、安全鞋、手套等适当的个人防护设备。
三、后期总结阶段
1.在施工结束后，必须进行全面检查，并清理工地。
2.教育工人实行安全施工方法，确保他们可以保持安全工作。
3.记录所有事故和纪录，以便未来改进和参考。
总之，井架安装是一项高风险的工作，它需要多年的经验和周密的安全计划。
在施工前，必须进行充分准备，并在整个过程中遵循安全规定。
这可以确保工人的安全、避免损坏，同时也能提高工作的效率。
井架安装措施资料
井架安装措施资料
井架吊装安全措施
一、井架组装1，井架单元做防腐后，运抵组装现场并按顺
序摆放。
二、组装
1、斜架组装按建设方提供的组装位置进行组装。
2、组装工序
3、搭平台。
平台由方木垛组成，每道接口两端各设一方木垛，方木垛最下层要排成木排，以增大接触面。
4、先将各部构件就位，停一小时后观察平台平整度，如有变
化，要做调整。
5、平台稳固后，从斜架底部往上依次对口焊接。
6、斜架主体全部拼装后，要对其进行质量检验。
校核各部尺
寸及整体尺寸。
斜架组装的允许偏差和检验方法见附表。
7、斜架组装焊接完毕后进行整体质量检验评定。
三、井架组装要求
1、斜架箱型构件之间接口为一级焊缝，其它组装焊缝为二级
焊缝．
2、焊接采用手工电弧焊方式。
3、焊条必须符合设计要求。
4、焊条使用前，必须按照质量说明书的规定进行烘焙，烘焙后的焊条应放在保温箱内随用随取。
5、不准在雨雾中施焊。
1。
井架安装技术措施
井架安装技术措施一、前期准备井架安装前，需要做好以下几个前期准备：1.查看现场图纸，了解设备型号、尺寸和重量等基本信息；2.购置符合安全标准的井架，并进行清洗、消毒；3.找到专业的井架安装工人，对其进行安全培训并告知安全注意事项；4.检查安装现场是否符合安全要求，是否存在危险因素，必要时采取措施进行消除。
二、安装步骤1.铺设地面防护垫：铺设地面防护垫在安装井架的场地上，以保护地面和井架的稳定性。
2.安装立柱：将井架的立柱按照图纸要求固定在地面上，需要将立柱的螺栓紧固牢固并做好标记。
3.安装横梁：将井架的横梁固定在立柱上，横梁的长度根据设备的尺寸和重量确定，需要使用合适的工具将其与立柱紧固。
4.连接水平撑杆：在安装横梁的同时，需要将水平撑杆与横梁和立柱相连，以增加井架的稳定性。
5.安装斜杆：斜杆要求依照图纸要求的位置和角度连接在立柱上，用来支撑井架侧面的重量以保证稳定。
6.调整和检查：在完成井架的基本架构后，需要调整井架的水平度和垂直度，并检查其紧固情况，确保井架的稳固和安全。
7.安装井架托架：根据设备尺寸及重量安装专用井架托架，将设备放在井架托架上。
三、安全措施在井架安装的整个过程中，需要做好以下几点安全措施：1.确保工人的安全：任何时间不允许工人在井架上工作，操作井架时必须戴个人防护装备，包括安全带和安全鞋。
2.质量控制：在安装过程中要注意质量控制，确保工人使用的工具和材料符合要求。
3.安装前测量：在井架安装之前，必须测量设备的尺寸和重量等基本信息，并根据实际情况选择相应的井架和配件。
4.安全提示：在现场设置安全警示标志，告知人员勿进入作业区域；以及不允许在井架下面停放重物或者临时搭设类似设备的架子，做好现场安全管理。
四、总结在井架安装过程中，需要做好前期准备，按照安装步骤进行工作，采取好的安全措施，确保井架的稳定和工人的安全。
同时，需要注重质量控制，从而为后续设备的运行提供支持和保障。
副井井筒安装施工措施方案
副井井筒安装施工措施方案一、施工前准备工作：1.预先准备工程所需的材料、设备和施工方案；2.组织专业人员进行岩土勘察，确定井筒的安装位置和井筒的设计参数；3.完成相关手续，如施工许可证的办理和相关单位的联络。
二、施工场地准备：1.清理施工场地，确保场地平整，排除障碍物；2.检查场地的土质情况，如发现不稳定的土层或地下水位较高的情况，需采取相应的加固和排水措施；3.做好安全警示标识，确保工人的安全。
三、预埋基础施工：1.根据设计要求，在井筒安装位置挖掘基坑，并清理基坑内的杂物；2.在基坑底部铺设砂浆垫层，确保井筒的稳定性和密封性；3.按照设计要求，浇筑预埋基础混凝土，确保其强度和稳定性。
四、井筒安装：1.根据设计要求，选择相应类型的井筒，并进行预组装和检验；2.使用吊车或起重机将井筒吊装到基础上，确保井筒的垂直度和水平度；3.确保井筒各部位之间的连接牢固可靠，并进行焊接或螺栓紧固。
五、井筒附件安装：1.安装井盖和防护栏杆，确保安全；2.安装井底泵或其他附属设备，并接通相应的管路和电缆；3.检查各附件的安装质量和连接是否牢固。
六、验收及记录：1.进行井筒安装的验收，确保井筒满足设计要求和相关标准；2.对井筒施工过程中的关键节点进行记录，包括基坑挖掘、预埋基础施工、井筒安装等；3.形成安装工程记录和相关文件，作为后续维护和管理的依据。
七、施工安全措施：1.制定并执行施工安全技术措施，保障施工过程中人员的安全；2.制定紧急救援预案，做好应急处理措施，并设立安全警示标志。
八、施工质量控制：1.设置专人负责施工现场的管理和质量控制，确保施工质量；2.进行施工过程的质量检查和监控，及时解决发现的问题；3.确保施工过程中所使用材料的质量和使用符合规范。
九、施工期间的沟通与协调：1.与相关单位和业主进行沟通和协调，确保施工进度；2.及时解决施工中遇到的工程技术和管理问题。
十、施工后的检验与维护：1.完成井筒安装后的维护工作，确保设备的正常运行；2.定期对井筒进行检查和维护，及时处理发现的问题；3.做好设备使用记录，为设备的维修和更换提供依据。
副立井井架吊装专项方案
一、编制依据1. 国家相关法律法规和行业标准。
2. 矿山安全规程和工程地质勘察报告。
3. 本工程的设计文件和技术规范。
4. 施工单位的技术能力和设备资源。
二、工程概况1. 工程名称：某矿山副立井井架吊装工程。
2. 工程地点：某矿山副立井现场。
3. 井架类型：单侧斜撑式钢井架。
4. 井架尺寸：斜架高37.045米、重约120吨；立架高21.635米、重约65吨。
三、施工工艺方法1. 吊装方法：采用整体吊装与部分构件分布吊装相结合的方法。
2. 吊装设备：五台汽车起重机，单台起重机吊装能力不低于20吨。
3. 吊装顺序：先吊装立架，再吊装斜架。
四、施工步骤1. 前期准备：- 对井架基础进行检查和验收。
- 安装吊装设备，调试并确保其正常运行。
- 对吊装人员进行安全技术培训。
2. 吊装过程：- 立架吊装：将立架吊装至预定位置，调整垂直度，确保水平度。
- 斜架吊装：将斜架吊装至预定位置，调整斜度，确保垂直度。
- 检查井架各部件的连接情况，确保牢固可靠。
3. 收尾工作：- 对井架进行整体检查，确保其符合设计要求。
- 清理现场，拆除临时设施。
五、安全保证措施1. 人员安全：- 对吊装人员进行安全技术培训，提高安全意识。
- 设置安全警示标志，确保现场人员安全。
- 配备必要的安全防护用品，如安全帽、安全带等。
2. 设备安全：- 对吊装设备进行全面检查，确保其安全可靠。
- 吊装过程中，严格控制吊装速度，避免超载。
- 定期对吊装设备进行保养和维护。
3. 现场安全：- 设置安全警戒区域，禁止无关人员进入。
- 加强现场巡查，及时发现并处理安全隐患。
六、质量保证措施1. 材料质量：- 选用符合国家标准的优质钢材，确保材料质量。
- 对进场材料进行严格检验，不合格材料不得使用。
2. 施工质量：- 严格按照设计文件和技术规范进行施工。
- 加强施工过程中的质量控制，确保施工质量。
七、应急预案1. 人员伤亡事故：- 及时抢救伤员，送往医院救治。
井架安装技巧
井架安装技巧井架是一种用于支撑、搭建或固定建筑物的临时性承重结构。
在施工工地中，井架扮演着至关重要的角色。
正确安装和使用井架不仅可以保障工地施工人员的安全，还能提高工作效率。
本文将介绍一些井架安装的技巧和注意事项，以帮助读者更好地应用井架于实际施工中。
一、选择合适的井架类型不同的施工需求会对井架的类型提出不同的要求。
根据工程的实际情况，需仔细选择合适的井架类型。
常见的井架类型包括门式脚手架、悬挑脚手架和悬挑式平台等。
根据需要，还可以根据井架的高度、承重能力和耐久性等要素综合评估选择最合适的井架类型。
二、准备工作在进行井架安装前，必须进行周密的准备工作。
首先，需要评估工程的需求，确定井架的规格和数量。
其次，要确保工地符合井架的安装要求，如地基稳固、有足够的安全空间、没有地下管道和电线等。
最后，检查井架材料的完整性和质量，并准备好所需的工具和配件。
三、安装井架1. 组装前的准备：根据井架的规格和要求，将井架的主体结构进行组装。
要按照井架制造商的说明书进行操作，并确保各组件按照正确的次序进行连接。
2. 安全措施：井架安装过程中，应加强安全措施，如搭设安全网、设置防护栏杆等，以防止人员从高处跌落或物体掉落伤人。
3. 搭设位置：根据实际需要，确定井架的搭设位置。
先将底座固定在地面上，再将垂直支撑杆和水平横杆安装到底座上。
确保井架的稳固性和平衡性，避免倾斜和晃动。
4. 强度测试：安装好井架后，进行强度测试，确保井架的稳定性和承重能力。
此时，可以通过施加额外的水平和垂直力来测试井架是否能够承受重量。
5. 搭建平台：安装好井架主体后，可以根据需要搭建工作平台。
根据工程要求，可以选择钢管或木板作为平台材料，并将其安装在井架的水平横杆上。
四、定期检查和维护为了确保井架的使用安全和延长使用寿命，定期检查和维护井架是必不可少的。
定期检查井架的连接件和支撑杆是否完好，是否有锈蚀或损坏的情况。
同时，还要检查井架底座的稳定性和连接固定的可靠性。
井架安装安全技术措施
井架安装安全技术措施井架安装是一项常见的施工工作，为了保障工人和施工现场的安全，需要采取一系列的技术措施。
以下是井架安装安全技术措施的一些建议：1.总体规划：在安装井架前，需要进行详细的规划和设计，确保井架能够稳固地承载所需的重量，防止发生倒塌和坍塌等事故。
2.选用合适的材料：井架所使用的材料必须符合相应的标准和规范，具有足够的强度和稳定性。
同时需要进行材料的检测和验收，确保材料质量合格。
3.施工人员的培训和资质要求：施工现场需要有经过专业培训和具备相应资质的施工人员进行操作和安装，避免不专业人员的参与。
4.安全设备的选用和使用：在井架安装现场，需要使用合适的安全设备，如安全帽、安全手套、护目镜等，以减少人员受伤的风险。
5.搭建井架的方法：在搭建井架时，应根据具体情况选择合适的方法，如扣件式、焊接式等。
其中，确保井架的连接牢固、稳定，避免因连接不紧导致的倒塌。
6.设立安全警戒区域：在井架安装现场，需要设立安全警戒区域，禁止非作业人员进入。
同时，需要设置合理的警示标志和警示线，提醒周围人员注意安全。
7.管理和监督：在井架安装过程中，需要由专人进行管理和监督，确保施工现场的安全和秩序。
同时，还需要定期检查井架的稳固性和完整性，有问题及时处理。
8.天气因素考虑：在井架安装时，需要考虑天气因素的影响，如风力、雨水等。
对于高风险天气，应中断施工，等待天气条件好转后再进行。
9.安全督促和宣传教育：通过进行安全督促和宣传教育，提高施工人员的安全意识，加强对安全工作的重视，减少事故发生的概率。
10.环境保护措施：井架安装过程中需要做好环境保护工作，如合理处理垃圾、防止污水等对周围环境的污染。
总结起来，井架安装的安全技术措施包括规划、材料选择、施工人员的培训和资质要求、安全设备的选用和使用、搭建井架的方法、设立安全警戒区域、管理和监督、天气因素考虑、安全督促和宣传教育、环境保护措施等。
只有全面贯彻这些安全技术措施，才能有效地降低井架安装过程中的安全风险，确保工人和施工现场的安全。
井架安装步骤及技术要求
井架安装步骤及技术要求井架安装是一项重要的工程，它涉及到许多关键技术和步骤。
在此，我们将详细介绍井架安装的步骤和技术要求，以帮助您更好地进行井架安装工作。
1、井架安装的步骤1.1 开始前准备工作井架安装前，首先需要进行相关的准备工作。
这包括确定井架的安装位置、规格和要求，清理现场，检查施工设备和工具的情况等。
确保在安装过程中所有安全措施都得到采取，并确保施工区域内没有危险物品和障碍物。
1.2 基础施工在进行井架安装前，需要确保地基的稳定性。
这就必须对施工地进行加固和处理，例如：打桩和布置地网等。
1.3 立柱安装井架的立柱是井架安装的重要组成部分。
在进行立柱的安装过程中，应采取以下步骤：（1）确定立柱的安装位置和方向。
（2）进行垂直和水平校准，确保立柱的竖直度和水平度达到最佳状态。
（3）固定立柱，使用钢制制品进行支撑。
1.4 水平杆安装水平杆是井架的另一重要组成部分。
在进行水平杆的安装过程中，应采取以下步骤：（1）确定水平杆的数量和长度。
（2）确定水平杆的安装位置和方向。
（3）使用轨道系统支撑水平杆。
1.5 梯段安装井架的梯段通常需要通过焊接来固定。
在进行梯段的安装过程中，应采取以下步骤：（1）确定梯段的数量和长度。
（2）确定梯段的安装位置和方向。
（3）用焊接的方法固定梯段。
1.6 屋面板安装安装屋面板是井架安装的最后一步。
在进行屋面板的安装过程中，应采取以下步骤：（1）确定屋面板的数量和长度。
（2）确定屋面板的安装位置和方向。
（3）使用特殊工具将屋面板与井架的其他部件连接起来。
2、井架安装的技术要求2.1 安全要求井架安装前，应确保场地安全，施工人员应穿越符合要求的装备，全面考虑行人安全，避免行人经过施工现场。
2.2 材料要求井架安装的质量取决于所选材料的质量。
材料须符合施工标准，各部件公差，不允许有各种表面锈蚀、表面不光滑、变形等缺陷。
2.3 工地布置各个施工区域应能够支持大型机具，施工现场应合理布局，以保证施工顺利进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
塔然高勒矿副井凿井井架安装安全技术措施
一、Ⅴ凿井井架安装概况：
1、Ⅴ凿井井架技术特征：
塔然高勒矿副井井筒采用Ⅴ凿井井架施工，该井架技术特征如下：
井架各部外型尺寸见图。
井筒施工中，为增加翻矸台高度，井架基础设计施工高出井口永久标高（+1492.000）1.5m，因此凿井井架天轮平台顶面至井口平面实际高度为27.894m。
2 井架安装方案：
根据副井井口场地的实际情况，井口北、东、西、三面均设计有稳车群。
因此，为减少井架地面组装尺寸，本次安装采用分段安装，即先行安装标高+10．10的井架[翻研台以下部分]，再依次安装+17．800、+25．100段井架，最后安装天轮平台各梁。
安装过程中，构件最大起吊重量为天轮平台L-3和L-4梁重量为4073kg，最大安装高度为27．894m.
3、凿井井架安装工艺：
井架基础研磨→牵引稳车安装、缠绳→井口南北方向地面组装两扇标高+10．10井架（翻砚台以下）→南北两扇+10．10井架段地面
起立→安装+10．10井架段东西两根横梁（G-12）→+10．10井架段斜梁安装（G-11、G-26、G-14）→标高+17．800井架段主腿梁（G-4、G-3）的安装→+17．800井架斜梁（G-17、G-10、G-13）的安装→+17．800井架横梁（G-9、G-15、G-16）的安装+25．100井架主腿梁（G-1、G-2）的安装→+25．100井架斜梁（G-7、G-8）的安装→天轮平台L-1、L-2、L-3、L-4、L-5梁的安装→井架操平找正→二次灌浆。
4、预计工期安排：
基础找平、牵引稳车缠绳1天→南北两扇＋10.10井架段组装2天→＋25.100井架安装1天→天轮平台各梁安装2天→井架操平找正二次灌浆1天,预计安装总工期10天。
二、安装施工准备措施：
1、施工前准备
施工准备包括技术准备、材料、设备准备和必要的外协工作，落实井架安装所需要的各种材料及设备。
向参与安装的人员贯彻本措施、会审及熟悉图纸资料，准备安装所需的各种绳扣、手动葫芦、电焊机、枕木、大锤等，落实起吊机械，落实各种规章制度、安全用具、消防用具。
2、劳动组织
该井架安装预计需要的直接工12名、电工1名、起重工1名、专职安检员1名、跟班队长1名。
3、牵引用凿井绞车的安装
井架安装用牵引稳车可利用现场的两台JZ-16/1000凿井稳车，安
装时南面稳车用于牵引南面井架、北面稳车牵引北面井架。
4、牵引绳的安装
南面稳车牵引绳采用两根绳扣分别固定在南面井架构件G-6、G-5梁与G-18梁的交叉点处，北面稳车牵引绳固定在北面井架上，所用的两根绳扣长度相同，考虑到现有稳车提升中心线与井架中心线的差距，在牵引井架时需要通过安装导向轮使牵引绳与井架中心重合，以保证井架起立时，井架两主腿受力均匀。
5、牵引钢丝绳的选择：
当井架起立到安装角度时，牵引钢丝绳受力P如图所示：
井架水平受力
PH=R·cosB
R=G/2
牵引绳拉力为P=PH cosa
式中G=7749Kg B=70°
根据计算钢丝绳受力P=1285 Kg
安装时牵引绳选用6×19-20钢丝绳，满足安全规定。
三、凿井井架安装技术措施
1、＋10.100架段地面组装
因副井井口场地实际情况，地面组装在井口东西两面各组装一扇＋10.100架段。
该段井架高度10.1m，单扇井架重量7749 Kg组装前应有专人对井架构件进行清点、验收、编号，避免因井架构件缺件或变形而影响安装，组装的井架底部放置在井架基础上，其余部分采用200×200mm枕木水平垫起，枕木应交叉放置牢固，井架连接螺栓采用机制标准螺栓，严禁采用非标件。
2、井架临时梯子的安装
为方便起立后工作人员安装，井架地面组装后，可分别在每扇井一架外侧两边个安装一临时梯子，梯子采用φ18钢筋，加工制作长度与该段井架高度相同，用8#铁丝牢固固定在井架上。
3、井架过桥绳的安装
当井架起立后，为防止井架向外侧方向倾斜，两扇井架之间应加设过桥绳，如图所示：
过桥绳通过西面井架G-19横梁上的滑轮后与东面井架G-19横梁固定，安装时过桥绳应随时保持紧绳状态。
4、南面井架的起立
当各种准备工作完成后，可进行井架起立，采用25T汽车吊，将南面井架顶部缓缓抬起，当井架竖起时，工作人员应及时将井架底部地脚螺栓穿入底部螺栓空内，然后将井架放置在基础上的垫铁上，使
井架倾斜至70°角，然后将南面牵引绳及过桥绳紧绳，保持井架固定不动。
5、北面井架的起立
方法同4，北面井架起立过程中，为防止南面井架倾斜，过桥绳应根据实际情况及时调整，以确保过桥绳始终处于紧绳状态。
6、+10．10井架段横梁G-12的吊安装
吊车将横梁吊至安装位置，工作人员从安装好的梯子上到井架上部进行安装，通过各条牵引绳调整两扇井架的间距。
调整时各绳不得受力过大，以防止将井架构件拉变形。
7、标高+17．800井架段的安装
先行在地面将+17．800井架段主腿4根梁G-4分别与两根斜梁G-13连接在一起，连接后的构件总重2695kg,并分别在4根主腿梁固定一临时梯子。
起吊时，主腿梁下部应固定两根麻绳，地面人员通过麻绳受力调整主腿梁的方向，当4根主腿梁安装完毕后，再行安装两根据横梁G-9，然后安装斜梁G-10。
8、标高+25．100井架段安装
按顺序将+25．100井架段安装各梁G-1、G-2、G-8安装完毕后，工作人员应在井架南北两面各固定根2寸钢管，以方便安装天轮平台各梁时用，钢管分别用8#铅线与G-1、G-2、G-8梁固定，固定位置在距天轮平台1．2m处，两面井架的2根钢管均平行相对固定，内、外侧各一根。
9、天轮平台的安装
天轮平台安装采用单根梁安装方法，安装前应有专人对梁进行编号并制定安装顺序。
天轮平台各梁的安装方向应与设计相同，以避免影响以后的使用。
安装时工作人员可站在＋25.100井架段以搭设好的钢管上,地面人员使用麻绳来调整钢管位置，考虑到井架安装时产生的错误，工作人员可通过牵引绳或受动葫芦调整各钢梁间距。
10、井架操平找正
当井架所有构件安装完成后，即可进行井架操平找正，方法如下：（1）在天轮平台四周钢梁上找出井架中心位置。
（2）将井筒十字中心线投在田论平台各钢梁上，找出井架中心与井筒中心间距，根据设计图纸算出之间误差。
（3）用水平管测量出井架四角的水平误差。
（4）根据测量结果进行井架操平找正工作，调整时可在井架基础各安装一台50T千斤顶调整井架中心与设计尺寸相
符。
（5）调整完毕后，将底部垫铁焊牢固，进行二次灌浆，待混凝土凝固后，将地脚螺栓拧紧。
四、井架安装安全措施
1、登高作业人员必须佩带安全帽、保险带，工具必须系安全
绳，所用保险带必须是经过检验合格符合高空作业要求的，爬井架人员要穿软底鞋，工作前不得饮酒。
2、各种起吊用具必须先进行检查并保证能够达到规定的安全
系数方可使用。
3、安装时要有专人负责指挥和协调，安检员跟班监察。
4、起重吊装、装卸、运输作业时，所用起重机械（如汽车吊）应放平，放稳，起吊时应先试调离地100mm，检查无误放可正式起吊，牵引用凿井绞车在起重时，滚筒上至少应绕有7圈钢丝绳。
5、井架起立时，过桥绳应随时拉紧，以放井架倾倒。
6、牵引绳、过桥绳紧绳时拉力不得过大，以放将井架构件拉坏变形，并且指派有经验的老工人专门看护井架的起立角度。
7、起吊用具必须有专人检查，确认安全后方可使用，在进行起吊作业时，起重臂下严禁站人和人员通过，并设置安全警戒线。
8、在安装天轮平台时必须在天轮平台组梁上设置人员挂保险带的地方，并牢固且便于施工。
9、出现大风天气或不利于安装作业的天气要立即停止高空作业。
10、所有参与施工的工作人员都必须严格遵守以上安全注意事项。
塔然高勒矿副井凿井井架安装起立安全技术措施
编制人：
技术主管：
施工队长：
机电副经理：
安全副经理：
项目经理：
中煤一建第四十九工程处塔然高勒项目部二00七年四月十三日。
