ATOS比例阀的工作原理用三点来描述
比例阀基本原理讲解
比例阀基本原理讲解比例阀是一种使用非常广泛的控制阀门，它可按照输入信号的大小来精确调节流量或压力的装置。
比例阀的基本原理是改变阀门开度来控制流量或压力。
比例阀的工作原理可以简单概括为以下几个步骤：1.传感器：比例阀的工作输入信号通常来自传感器。
传感器可以感知流量、压力或其他参数的变化，并将其转化为电信号。
这个电信号的大小和变化反映了控制量的变化情况。
2.控制电路：电信号被传输到比例阀的控制电路中。
控制电路负责根据输入信号的大小，为比例阀提供正确的控制动作。
3.比例阀芯：比例阀芯是比例阀的关键部分，它通过控制开度来调节流量或压力。
比例阀芯通常由一对相互作用的阀座和阀芯构成，阀芯上带有一些控制孔。
当阀芯打开或关闭时，这些控制孔的大小和位置会改变。
4.比例阀控制：控制电路采用电磁力或压力将输入的电信号转化为机械力或压力。
这样的转换通常通过电磁线圈、电动机或压力腔实现。
控制力作用在比例阀芯上，改变阀芯的位置和开度。
5.流量或压力调节：当比例阀芯的位置改变时，控制孔的大小和位置也会发生变化。
通过调整控制孔，比例阀能够改变流体通过阀门的流量或压力。
比例阀的开度和输入信号之间通常存在线性关系。
即，当输入信号的大小改变时，比例阀的开度也会按照相同的比例进行调整。
这使得比例阀能够相对精确地控制流量和压力。
比例阀的一个重要应用是在液压系统中实现精确的流量或压力控制。
它们可以被用于机械设备、工业自动化、飞机、汽车等领域。
比例阀可以通过简单的电路，与其他传感器和执行器组合在一起，实现复杂的控制功能。
总的来说，比例阀通过控制阀门开度，根据输入信号的大小调节流量或压力。
它们的工作原理是通过传感器、控制电路和比例阀芯的相互作用来实现的。
比例阀在自动化控制和流体控制领域具有广泛的应用。
ATOS比例阀的原理及优点
ATOS比例阀的原理及优点Atos公司的伺服比例阀，运行精准，拥有高精度、高响应和高可靠性的电子闭环反馈，有广泛的先进应用。
ISO插装阀既可以作为开/关阀，也可以作为比例阀，这主要取决于插装阀的顶盖。
ISO插装阀可以和顶盖上的控制阀里的内传感器相配合使用。
所有比例阀都可以与外部驱动器或构成整体所必须的电子元件相配合使用。
目前几乎所有的比例阀都可以和数字驱动器相连接。
电脑可以通过USB电缆连接对数字驱动器和比例阀进行配置和管控。
ATOS比例伺服阀Atos数字式伺服比例阀可靠性高，可与优质的伺服阀媲美 ... 是比例技术的尖端体现，阀芯-阀套精密遮盖，可闭环反馈，安全复位，高响应，数字式电子放大器出厂预设，流量/压力/位置数字控制，Atos比例阀产品系列齐全，秉承模块化设计理念，灵活组合，与相应的电子放大器和轴控制器匹配实现对流量, 压力，方向的控制。
全套阀芯间互换，包括抛物线型，ATOS比例阀的原理及优点线性，差动型以及各种尺寸规格的阀芯。
性能高：响应快，滞环小，重复精度高。
叠加阀符合ISO标准, 品种齐全, 精密设计, 与ISO标准电磁阀叠加安装在一起流量可达300 l/min 压力可达350bar。
ATOS元件，其尺寸、品质保证及安全体系均符合国际标准，在设计制造中始终贯彻了“模块化制造”的概念，有利于获得简化可靠的系统，方便组装及现场的操作维护。
ATOS比例阀的原理及优点意大利阿托斯ATOS是电液比例技术的先驱，为您提供了一系列当今世界上最先进的电液比例控制产品和技术。
意大利阿托斯ATOS公司生产的比例阀有滑阀型(源于电磁阀)，也有插装型(源于逻辑元件)，根据功能不同可分为3类：*压力控制阀：比例溢流阀和比例减压阀可根据输入信号成比例地调节系统压力；ATOS比例阀的原理及优点。
AGMZO系列阿托斯(ATOS)比例溢流阀的工作原理
AGMZO系列阿托斯（ATOS）比例溢流阀的工作原理AGMZO系列阿托斯（ATOS）比例溢流阀里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，ATOS比例溢流阀而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。
这样通过控制电磁铁的电流就控制了机械运动。
AGMZO系列阿托斯（ATOS）比例溢流阀和外装附件组成。
其中，主阀包括阀体、压板及膜片、大阀板、缓闭阀板、阀座、阀杆组件等部件。
缓闭阀板用阀杆组件与压板及膜片连接一起，膜片压紧在阀盖与膜片座之间，膜片的上下运动带动缓闭阀板上下升降。
ATOS比例溢流阀由于油泵输出的液压油压力固定，而工作油缸用液压油的压力总要比油泵输出液压油压力小，所以正常工作时总会有一些液压油从溢流阀处流回油箱，以保持液压油缸的工作压力平衡、正常工作。
由此可见，ATOS比例溢流阀的作用是能够防止液压系统中的液压油压力超出额定负荷，起安全保护作用。
ATOS比例溢流阀当液压油的压力小于工作需要压力时，阀芯被弹簧压在液压油的流入口，当液压油的压力超过其工作允许压力即大于弹簧压力时，阀芯被液压油顶起，液压油流入，从图示方向右侧口流出，回油箱。
液压油的压力越大，阀芯被液压油顶起得越髙，液压油经溢流阀流回油箱的流量越大o如过液压油的压力小于或等于弹簧压力，则阀芯落下，ATOS比例溢流阀封住液压油进口。
AGMZO系列阿托斯（ATOS）比例溢流阀和排气阀装在气缸中部的阀室内。
气缸及活塞均分成直径上大下小的两段。
活塞顶部以上为气缸的低压级工作空间，空气经滤清器吸入气缸。
活塞中部的环形空间为高压级工作空间，由低压级排出的气体经级间冷却器冷却送入高压级进一步被压缩。
溢流阀和排气阀装在气缸中部的阀室内。
气缸及活塞均分成直径上大下小的两段。

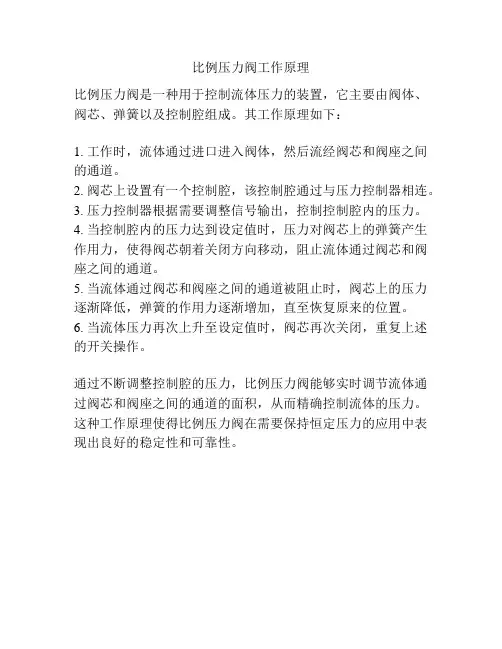

比例压力阀工作原理
比例压力阀工作原理
比例压力阀是一种用于控制流体压力的装置，它主要由阀体、阀芯、弹簧以及控制腔组成。
其工作原理如下：
1. 工作时，流体通过进口进入阀体，然后流经阀芯和阀座之间的通道。
2. 阀芯上设置有一个控制腔，该控制腔通过与压力控制器相连。
3. 压力控制器根据需要调整信号输出，控制控制腔内的压力。
4. 当控制腔内的压力达到设定值时，压力对阀芯上的弹簧产生作用力，使得阀芯朝着关闭方向移动，阻止流体通过阀芯和阀座之间的通道。
5. 当流体通过阀芯和阀座之间的通道被阻止时，阀芯上的压力逐渐降低，弹簧的作用力逐渐增加，直至恢复原来的位置。
6. 当流体压力再次上升至设定值时，阀芯再次关闭，重复上述的开关操作。
通过不断调整控制腔的压力，比例压力阀能够实时调节流体通过阀芯和阀座之间的通道的面积，从而精确控制流体的压力。
这种工作原理使得比例压力阀在需要保持恒定压力的应用中表现出良好的稳定性和可靠性。
atos防爆电磁阀工作原理
atos防爆电磁阀工作原理
防爆电磁阀是一种具有防爆功能的电磁阀，广泛应用于易燃易爆场所，如石油、化工等行业。
其主要工作原理如下：
1. 防爆结构：防爆电磁阀采用特殊的防爆结构设计，使其能够在发生火花或电弧时不引燃周围可燃气体或蒸汽，从而避免发生爆炸。
2. 电磁控制：防爆电磁阀通过电磁控制来开启或关闭流体通道。
它包括一个线圈，当通电时，线圈产生磁场，吸引阀芯移动，从而开启流体通道；当断电时，磁场消失，阀芯回到原位，关闭流体通道。
3. 密封性能：防爆电磁阀的阀座和阀芯之间采用密封结构，确保流体不能逆向流动，以保证密封性能。
4. 控制信号：防爆电磁阀可接受外部控制信号，以实现远程控制。
例如，根据传感器的信号，控制防爆电磁阀开启或关闭，以实现流体的控制。
总之，防爆电磁阀通过防爆结构设计、电磁控制、密封性能和控制信号等方式，确保安全可靠地控制流体的通断。
ATOS比例溢流阀RZMO-REB-P-NP-010-210-I原理
ATOS比例溢流阀RZMO-REB-P-NP-010/210/I原理atos比例溢流阀工作原理是：比例溢流阀通过弹蓄力的大小改变溢流压力大大小变化，比例电磁铁作用在弹蓄上的力可以按比例调整，所以就输入信号变化比例益流阀的压力也会变化。
atos柱塞泵，atos叶片泵，atos齿轮泵，atos伺服阀，atos比例阀，atos电磁阀，atos换向阀，atos控制阀，atos放大器等系列产品atos比例溢流阀简介atos溢流阀与比例溢流阀一样，都有一个阀芯，阀芯的一端是液压油产生的压力，另一端是机械力。
普通溢流阀通过调节弹蓄力，来调整液压压力。
而比例益流阀是电磁铁直接产生推力，作用在阀芯上，电磁铁上的输入电压可以在0-24伏之间变化，产生的推力就随之变化，从而得到连续变化的液压压力。
因为比例电磁铁的推力不大，所以直动式比例溢流阀的流量很小，压力70兆帕时，流量只有1升/分钟左右。
需要大流量比例阀的时候，要把这个比例阀做先导阀，还要配一个大通径的溢流阀。
溢流阀和安全阀是溢流阀起溢流稳压作用和限压保护作用时的两个不同称谓，当溢流阀起溢流稳压作用时称溢流阀，起限压保护作用时称安全阀。
怎么区分呢？从以下两个方面来判别：atos比例益流阀分析1.看液压回路的构成在定量泵调速系统中，由于泵的供油流量是一定的，当通过节流阀进行流量调节（节流调速过程）时，多余的流量则从溢流阀溢流回油箱，这时溢流阀一方面起调定系统压力的作用，另一方面在节流阀进行流量调节时起溢流稳压作用，溢流阀在这类工作过程中是开启的（常开）。
而在变量泵系统中，速度的调节是通过改变泵的流量来实现的，这个过程中，没有多余的流量从溢流阀溢出，溢流阀不开启（常闭）。
只有当负载压力达到或超过溢流阀的调定压力时，溢流阀才开启、溢流，使系统压力不再升高，起限定系统高压力，保护液压系统的作用，像这种情况下溢流阀我们称作为安全阀。
由上分析可知，在调速回路中，如果是定量泵供油系统，则益流阀起溢流稳压作用，如果是变量泵供油系统，溢流阀起限压保护作用，作安全阀用。
比例阀的工作原理
比例阀的工作原理
比例阀是一种常用的控制阀，其工作原理是通过调节流体通过阀门的截面积来实现流量的控制。
具体工作原理如下：
1. 内部结构：比例阀由阀体、阀芯和驱动器组成。
阀体内部包含进口和出口通道，以及与通道连接的阀座。
阀芯则位于阀体内部，可以在阀座上移动。
2. 运动控制：比例阀的阀芯受到外部驱动器的控制，驱动器可以通过电流或压力信号来控制阀芯的位置。
当驱动器接收到输入信号时，会相应地调整阀芯的位置。
3. 流体控制：通过调节阀芯的位置，比例阀可以控制流体通过阀门的截面积。
当阀芯离开阀座时，流体可以通过阀门的截面积增大，从而增加流量；反之，阀芯靠近阀座时，截面积减小，流量减小。
4. 反馈控制：为了确保阀门的稳定运行，比例阀通常配备反馈控制功能。
这意味着阀芯的位置可以被检测并反馈给驱动器，使其能够实时调整阀芯的位置，并保持所需的流量控制。
通过以上工作原理，比例阀可以精确地控制流体流量，广泛应用于工业自动化系统中，如液压系统、气动系统、流体控制系统等。
ATOS阿托斯先导型溢流阀工作原理分解
ATOS阿托斯先导型溢流阀工作原理分解ATOS阿托斯先导型溢流阀工作原理分解ATOS阿托斯先导型溢流阀有多种结构。
图6.9所示是一种典型的三节同心结构先导型溢流阀，它由先导阀(Pilot Valve)和主阀(Main Valve)两部分组成。
该阀原理如图6.10所示。
图中，锥式先导阀1、主阀芯上的阻尼孔（固定节流孔）5及调压弹簧9一起构成先导级半桥分压式压力负反馈控制，负责向主阀芯6的上腔提供经过先导阀稳压后的主级指令压力P2。
主阀芯是主控回路的比较器，上端面作用有主阀芯的指令力P2A2，下端面作为主回路的测压面，作用有反馈力P1A1，其合力可驱动阀芯，调节溢流口的大小，后达到对进口压力P1进行调压和稳压的目的。
图6.9 YF型三节同心先导型溢流阀结构图(管式) [1] 1;-;锥阀(Pilot Valve)(先导阀)；2;-;锥阀座(Poppet Seat)；3;-;阀盖(Valve Cap)；4;-;阀体(Valve Body)；5;-;阻尼孔(Orifice)；6;-;主阀芯(Main Spool)；7;-;主阀座(Main Valve Seat)；8;-;主阀弹簧(Main Spring)；9;-;调压(Adjustment Spring) (先导阀)弹簧；10;-;调节螺钉；11;-;调节手轮。
ATOS阿托斯先导型溢流阀工作分解工作时，液压力同时作用于主阀芯及先导阀芯的测压面上。
当先导阀1未打开时，阀腔中油液没有流动，作用在主阀芯6上下两个方向的压力相等，但因上端面的有效受压面积A2大于下端面的有效受压面积A1，主阀芯在合力的作用下处于下端位置，阀口关闭。
当进油压力增大到使先导阀打开时，液流通过主阀芯上的阻尼孔5、先导阀1流回油箱。
由于阻尼孔的阻尼作用，使主阀芯6所受到的上下两个方向的液压力不相等，主阀芯在压差的作用下上移，打开阀口，实现溢流，并维持压力基本稳定。
调节先导阀的调压弹簧9，便可调整溢流压力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ATOS比例阀的工作原理用三点来描述
ATOS比例阀的工作原理用三点来描述：
意大利ATOS比例阀的工作原理：当指令信号经比例放大器进行功率放大，并按比例输出电流给比例阀的比例电磁铁，比例电磁铁输出力并按比例移动阀芯的位置，即可按比例控制液流的流量和改变液流的方向，从而实现对执行机构的位置或速度控制。
在某些对位置或速度精度要求较高的应用场合，还可通过对执行机构的位移或速度检测，构成闭环控制系统。
意大利ATOS比例阀由直流比例电磁铁与液压阀两部分组成。
比例阀实现连续控制的核心是采用了比例电磁铁，比例电磁铁种类繁多，但工作原理基本相同，它们都是根据比例阀的控制需要开发出来的。
意大利ATOS比例阀是一种新型的液压控制装置。
可以按输入的电气信号连续地、按比例地对油流的压力、流量或方向进行远距离控制。
比例阀由电-机械比例转换装置和液压控制阀本体两大部分构成。
比例电磁铁种类繁多，但工作原理基本相同，它们都是根据比例阀的控制需要开发出来的。
它的功能是将输入的电信号连续地按比例地转换为机械力和位移输出，后者在接受这种机械力和位移之后、按比例连续地输出压力和流量。
意大利ATOS比例阀工作原理指令信号经比例放大器进行功率放大，并按比例输出电流给比例阀的比例电磁铁，比例电磁铁输出力并按比例移动阀芯的位置，即可按比例控制液流的流量和改变液流的方向，从而实现对执行机构的位置或速度控制。
在某些对位置或速度精度要
求较高的应用场合，还可通过对执行机构的位移或速度检测，构成闭环控制系统。
意大利ATOS比例阀控制方式分类是指按照比例阀的先导控制阀中的电气一机械转换方式来分类，其电控制部分有比例电磁铁、力矩马达、直流伺服电动机等多种形式。
（1）电磁式是指采用比例电磁铁作为电气一机械转换元件的比例阀，比例电磁铁将输入的电流信号转换成力、位移机械信号输出．进而控制压力、流量及方向等参数。
（2）电动式是指采用直流伺服电动机作为电气一机械转换元件的比例阀，直流伺服电动机将输入的电信号．转换成旋转运动转速，再经丝杆螺母、齿轮齿条或齿轮凸轮等减速装置和变换机构，输出力与位移，进一步控制液压参数。
（3）电液式是指采用力矩马达和喷嘴挡板的结构为先导控制级的比例阀。
对力矩马达输入不同的电信号，并通过同它连接在一起的挡板（有时力矩马达的衔铁就是挡板）输出位移或角位移，改变挡板和喷嘴之间的距离，使喷嘴喷出的油液流阻产生变化，进而控制输小参数。
比例控制阀是一种按输入的电信号连续、按比例地控制液压系统的流量、压力和方向的控制阀，其输出的流量和压力可以不受负载变化的影响。
ATOS比例阀与普通液压元件相比，有如下特点：
（1）电信号便于传递，能简单地实现远距离控制。
（2）能连续、按比例地控制液压系统的压力和流量，实现对执行机
构的位置、速度、力量的控制，并能减少压力变换时的冲击。
（3）减少了元件数量，简化了油路。
同时电液比例阀的使用条件和保养与一般液压元件相同，比伺服阀的抗污染性能强，工作可靠。
按比例阀控制方式分类是指按照比例阀的先导控制阀中的电气一机械转换方式来分类，其电控制部分有比例电磁铁、力矩马达、直流伺服电动机等多种形式。
（1）电磁式电磁式是指采用比例电磁铁作为电气一机械转换元件的比例阀，比例电磁铁将输入的电流信号转换成力、位移机械信号输出．进而控制压力、流量及方向等参数。
（2）电动式电动式是指采用直流伺服电动机作为电气一机械转换元件的比例阀，直流伺服电动机将输入的电信号．转换成旋转运动转速，再经丝杆螺母、齿轮齿条或齿轮凸轮等减速装置和变换机构，输出力与位移，进一步控制液压参数。
（3）电液式电液式是指采用力矩马达和喷嘴挡板的结构为先导控制级的比例阀。
对力矩马达输入不同的电信号，并通过同它连接在一起的挡板（有时力矩马达的衔铁就是挡板）输出位移或角位移，改变挡板和喷嘴之间的距离，使喷嘴喷出的油液流阻产生变化，进而控制输小参数。
