吸油烟机叶轮工作原理
吸油烟机叶轮工作原理
吸油烟机的叶轮主要由叶片、轴承、传动装置等部件组成。
其工作原理如下：
1. 风机启动：当用户打开吸油烟机的开关后，风机启动，电机带动叶轮转动。
2. 风力产生：叶轮在电机的驱动下高速旋转，产生强大的气流。
3. 风叶设计：吸油烟机叶轮的叶片通常采用弯曲的设计，使得旋转叶片能将油烟颗粒和异味等空气污染物通过离心力或风压作用分离和固定于油网和过滤器上。
4. 油烟分离：因为叶片旋转产生的离心力，吸油烟机能将空气中的油烟能够有效分离，从而防止油烟污染室内空气。
5. 气体排放：经过过滤的洁净空气通过管道被排放到室外，从而保持室内空气的清洁。
6. 电机和传动装置：电机通过传动装置将转动力传递给叶轮，使其高速旋转。
总结：吸油烟机的工作原理主要依靠叶轮的旋转产生强大的气流，通过叶片设计将油烟颗粒和异味分离固定，最终将清洁的空气排放到室外，达到净化室内空气的效果。
油烟机结构、工作原理、配件介绍、常见故障处理
蜗壳未固定好
机器安装高度过高
参照说明书中的安装高度，如高度过高则调整机器安装高度。
灶具距离墙壁的距离过远， 或者锅具不在烟机下方
目测后调整。
油网油污多
目测后清洗油网。
油烟抽不干 净，吸力小
大部分油烟不能被 吸走
排烟不畅
先检查排烟管是否有弯折、变径、过长等影响排烟效果的地方。再 检查机体上的止回阀、墙体上的止回阀能否正常打开。
检查电机输入电压、电机电阻来判断是电机故障还是主板故障。
按键板故障
按档位键后电机能工作几分 钟，然后停止工作，此时按 档位键电机无反应，等一段 电机故障 时间后按档位键电机又能工 作几分钟，然后停止转动。
更换主板后，按档位键，主板继电器还是不闭合，则更换按键板。
这种情况大部分是电机进油了，导致电机工作几分钟后电机温度高， 过热保护电机停止运转，等电机温度降低后电机又能工作几分钟。 更换电机。
工作原理
油烟机工作时，电机带动风轮高速旋 转，在进风口处形成负压，将油烟吸 入油烟机；
油烟经过冷凝板、油网会被过滤掉一 部分，剩余的油烟被吸入蜗壳，通过 风轮高速旋转产生的离心力，将大部 分油烟分离到蜗壳内壁上，流入油杯 ； 剩余烟气通过止回阀及排烟管排至室 外。
主要配件-按键板
名称
功能参数
明灯微亮
照明键后照明灯还 在发光、微亮。
主板故障
使用电源检测仪检查插座零线、火线是否接反。 零火线正常则更换主板。
面板开合异常
传动电机故障
主板故障
开机或关机后开合
面板异常
传动连接机构故障
检查传动电机的输入电压是否正常来判断是传动电机故障 还是主板故障。
烟气轮机结构原理及检修
6
3、FCC动力回收机组的配置
三机组（电动/发电
机配置）
7
8
3、FCC动力回收机组的配置
四机组
9
3、FCC动力回收机组的配置
分轴机组
两机组
10
11
12
13
二、烟机分类、工作原理及结构
1、烟机分类
世界主要烟气轮机生产公司生产的烟 气轮机在结构上主要有两种。一是国产 YL型烟机和美国I-R公司和Elliott公司生 产的烟机，为轴向进气、径向排气的悬 臂支撑结构，有单级和双级两种；另一 种类型是德国GHH公司生产的径向进气、 径向排气的两端支撑的结构，有三级和 四级两种。
26
2、转子组件及特点
转子组件特点 一、二级动叶由高温合金精铸或 模锻成型，动叶表面均喷涂有高温 耐磨涂层“长城一号”，能保证使 用30000h不脱落。
27
3、进气机壳
进气机壳主要由机壳、导流锥及一级 静叶组件组成。进所机壳为不锈钢焊接 件，导流锥为不锈钢铸件，并焊接在进 气机壳内。 一级静叶组件由一级静叶片和镶套组 成一个组合件，用螺栓固在进气锥端部。 导流锥内安置一条冷却轮盘蒸汽管子， 该冷却蒸汽径向进入导流锥，再转折成 轴向喷射到一级轮盘上，然后蒸汽穿过 一级轮盘的6个轴向通孔（平衡孔）导引 至冷却二级轮盘。
15
二、烟机分类、工作原理及结构
按照烟气在级内流动方向
烟气轮机按照烟气在级内流动方向可分为 轴流式烟气轮机和径流式烟气轮机。 烟气在级内轴向流动的称为轴流式烟气轮 机。大多数烟气轮机为轴流式，能够满足高膨 胀比和大功率要求，效率又较高。 烟气在级内径向流动的称为径流式烟气轮 机（或称向心式），适用于小功率场合。但它 存在着离心分离作用。容易产生颗粒集中的倾 向，入口压力损失较大。
油烟机风轮构造与原理
油烟机风轮构造与原理油烟机是现代厨房中常见的家电产品，它的作用是排除烹饪过程中产生的油烟和异味。
而油烟机风轮是油烟机中的核心部件之一，它的构造和原理直接影响着油烟机的排风效果和噪音水平。
油烟机风轮一般由叶轮、轴承和风轮外壳三部分组成。
叶轮是风轮的主要部分，它是一个由多个叶片组成的圆盘状结构。
叶轮通常由金属材料制成，如不锈钢或铝合金，以确保其耐高温和耐腐蚀性能。
叶轮上的叶片形状和布局也是设计者需要考虑的重要因素，因为它们直接影响着风轮的排风效果和噪音水平。
风轮外壳是将叶轮封装在其中的部分，它通常由金属材料制成，以提供足够的结构强度和耐用性。
外壳上通常还会有进风口和出风口，用于引导烟雾和异味进入和排出油烟机。
进风口一般位于油烟机的下方，可以方便地吸入烹饪过程中产生的油烟和异味；而出风口则位于油烟机的顶部或侧面，用于排出处理后的空气。
轴承是风轮旋转时支撑其转动的部件，它通常由金属或陶瓷材料制成。
轴承的选材和制造工艺对风轮的转动平稳性和噪音水平有着重要影响。
在使用过程中，轴承需要经常进行润滑和维护，以确保其工作正常并延长使用寿命。
油烟机风轮的工作原理是通过电机驱动叶轮的旋转，产生强大的气流，将油烟和异味吸入油烟机内部，并排出室外。
当电机启动时，叶轮开始旋转，产生较大的离心力。
离心力使得烟雾和异味被吸入叶轮内部，并随着风轮的旋转被迅速排出。
同时，叶轮旋转也会产生一定的气流阻力，这种阻力可以帮助油烟机更好地排出油烟和异味。
然而，油烟机风轮的构造和原理并不是完美的，它也存在一些问题和限制。
首先，风轮的转速和功率会直接影响油烟机的排风效果和噪音水平。
如果转速过低或功率不足，油烟和异味可能无法完全排出，导致厨房空气质量下降；而如果转速过高或功率过大，会产生较大的噪音，影响使用者的舒适度。
其次，叶轮的设计和材料选择也会影响油烟机的排风效果和噪音水平。
如果叶轮的叶片形状和布局不合理，可能会增加风阻，降低排风效果；如果叶轮材料不耐高温或容易生锈，可能会影响风轮的使用寿命。
抽油机工作原理
抽油机工作原理
抽油机是一种用来抽取和移除液体或气体的设备。
它的工作原理主要基于流体力学和压力差的原理。
以下是抽油机的工作原理的详细描述。
1. 机械驱动力：抽油机通常通过电动机、柴油机或其他能源提供的动力来驱动。
这种机械驱动力产生的动能会转化为机械能，以驱动抽油机的运转。
2. 轴和叶轮：抽油机内部有一根轴，轴上安装有叶轮。
当机械驱动力作用在轴上时，轴会旋转，带动叶轮一起旋转。
3. 叶轮旋转：叶轮通常具有多个叶片，当叶轮旋转时，叶片会使周围的液体或气体产生剪切力和动能。
4. 压力差：由于叶轮的旋转，液体或气体被迫通过叶片间隙或叶片表面的通道。
这个过程会产生压力差，即在叶轮进口和出口之间形成的差压。
5. 流体抽取：叶轮旋转时产生的压力差会导致液体或气体流动，并被抽入抽油机的进口。
随着叶轮的旋转，流体被强制排出抽油机的出口。
6. 排液或排气：抽油机将液体或气体移到出口，然后将其排放到另一个位置，如储罐、管道或其他设备中。
这样就实现了液体或气体的抽取和移除。
总结：抽油机基于机械驱动力、轴和叶轮的旋转以及压力差的产生，通过带动液体或气体流动，实现了液体或气体的抽取和移除。
它广泛应用于石油、化工、水处理等行业中。
油烟机工作原理
油烟机工作原理油烟机是厨房中常见的电器设备，它的主要功能是排除烹饪过程中产生的油烟和异味。
油烟机的工作原理是通过抽风和过滤的方式将油烟和异味排出室外，保持厨房空气清新。
一、抽风原理油烟机的抽风原理是利用电机产生的负压效应，将室内的油烟和异味吸入油烟机内部，然后通过排风管道排出室外。
1. 电机：油烟机内部装有一个电机，电机通过旋转叶片产生强大的负压效应。
电机通常分为交流电机和直流电机两种类型，其中直流电机具有更高的效率和更低的噪音。
2. 叶轮：叶轮是连接在电机轴上的旋转部件，它的设计和形状可以影响油烟机的抽风效果。
叶轮通常由金属或塑料制成，通过旋转产生气流，将油烟和异味吸入油烟机内部。
3. 风道：油烟机内部的风道是油烟和异味通往排风管道的通道。
风道通常由金属材料制成，具有一定的强度和耐高温性能。
风道的设计和布局可以影响油烟机的抽风效果和噪音水平。
二、过滤原理油烟机的过滤原理是通过过滤器将油烟中的油脂和颗粒物捕捉下来，使排出的气体更加清洁。
1. 金属过滤网：金属过滤网是油烟机内部的主要过滤器，它通常由铝合金或不锈钢制成。
金属过滤网的表面有许多细小的孔洞，可以阻止油烟中的油脂和颗粒物通过，从而保持排出的气体清洁。
2. 炭滤网：炭滤网是一种可选的过滤器，它通常由活性炭制成。
炭滤网可以吸附油烟中的异味分子，提高油烟机的除臭效果。
炭滤网一般需要定期更换，以保持其吸附能力。
三、工作流程油烟机的工作流程通常包括以下几个步骤：1. 开启油烟机：当需要排除油烟和异味时，通过旋转开关或触摸屏等方式开启油烟机。
2. 吸入油烟：开启油烟机后，电机开始旋转，叶轮产生负压效应，将室内的油烟和异味吸入油烟机内部。
3. 过滤油烟：油烟通过金属过滤网，油脂和颗粒物被捕捉下来，而较干净的气体通过金属过滤网进入风道。
4. 除臭处理（可选）：如果油烟机内部安装了炭滤网，油烟中的异味分子将被吸附在炭滤网上，提高油烟机的除臭效果。
5. 排出室外：经过过滤处理的气体通过排风管道排出室外，保持厨房空气清新。

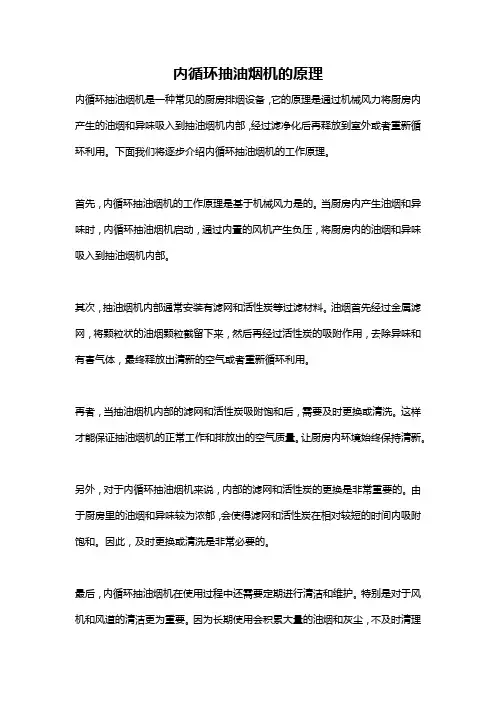

内循环抽油烟机的原理
内循环抽油烟机的原理内循环抽油烟机是一种常见的厨房排烟设备，它的原理是通过机械风力将厨房内产生的油烟和异味吸入到抽油烟机内部，经过滤净化后再释放到室外或者重新循环利用。
下面我们将逐步介绍内循环抽油烟机的工作原理。
首先，内循环抽油烟机的工作原理是基于机械风力是的。
当厨房内产生油烟和异味时，内循环抽油烟机启动，通过内置的风机产生负压，将厨房内的油烟和异味吸入到抽油烟机内部。
其次，抽油烟机内部通常安装有滤网和活性炭等过滤材料。
油烟首先经过金属滤网，将颗粒状的油烟颗粒截留下来，然后再经过活性炭的吸附作用，去除异味和有害气体，最终释放出清新的空气或者重新循环利用。
再者，当抽油烟机内部的滤网和活性炭吸附饱和后，需要及时更换或清洗。
这样才能保证抽油烟机的正常工作和排放出的空气质量。
让厨房内环境始终保持清新。
另外，对于内循环抽油烟机来说，内部的滤网和活性炭的更换是非常重要的。
由于厨房里的油烟和异味较为浓郁，会使得滤网和活性炭在相对较短的时间内吸附饱和。
因此，及时更换或清洗是非常必要的。
最后，内循环抽油烟机在使用过程中还需要定期进行清洁和维护。
特别是对于风机和风道的清洁更为重要。
因为长期使用会积累大量的油烟和灰尘，不及时清理会影响抽油烟机的抽风效果，甚至造成安全隐患。
总之，内循环抽油烟机的原理是通过机械风力将厨房内的油烟和异味吸入到抽油烟机内部，通过滤网和活性炭的过滤净化后再释放出去或者重新循环利用。
因此，定期更换和清洁滤网和活性炭，以及清洁和维护风机和风道对于保证抽油烟机的正常工作和排放清新空气至关重要。
同时，也提醒用户在使用过程中要及时更换和清洁抽油烟机的各个部件，以延长使用寿命和保证健康的饮食环境。
油烟机工作原理
油烟机工作原理油烟机是我们日常生活中常见的厨房电器，它的作用是通过排风将烹饪过程中产生的油烟、烟尘和异味排出室外，保持厨房空气清新。
下面我将详细介绍油烟机的工作原理。
1. 吸力产生油烟机的工作原理首先依赖于吸力的产生。
油烟机内部设有电机，电机通过高速旋转的叶轮产生强大的吸力。
当烹饪时，油烟、烟尘和异味会通过油烟机的吸力进入油烟机内部。
2. 过滤处理进入油烟机内部的油烟、烟尘和异味会经过一系列的过滤处理。
首先，油烟通过油烟机的初效过滤网，初效过滤网通常由铝制成，能够有效过滤掉大颗粒的油烟和烟尘。
然后，油烟会进一步通过高效过滤网的过滤，高效过滤网通常由不锈钢或活性炭制成，能够过滤掉更小颗粒的油烟和异味。
3. 排风处理经过过滤处理的油烟和异味会进入油烟机的排风管道。
排风管道连接着室内和室外，通过排风管道将油烟和异味排出室外。
为了确保排风效果，排风管道通常需要有一定的长度和弯曲，以增加阻力，使油烟和异味更容易排出室外。
4. 回风处理（可选）一些高端的油烟机还配备了回风处理系统。
回风处理系统能够将排出的油烟和异味通过管道重新引入室内，经过二次过滤处理后再次进入油烟机内部。
这样可以有效地减少热量和能量的损失，提高油烟机的能效。
5. 控制系统油烟机通常配备了控制系统，用于控制油烟机的开关、风速和照明等功能。
控制系统可以通过按钮、开关、遥控器或触摸屏等方式进行操作。
一些高端的油烟机还具备智能控制功能，可以通过手机APP远程控制油烟机的工作状态。
总结：油烟机的工作原理是通过电机产生吸力，将油烟、烟尘和异味通过过滤处理后排出室外。
油烟机的过滤系统包括初效过滤网和高效过滤网，排风系统包括排风管道和回风处理系统（可选）。
控制系统用于控制油烟机的开关、风速和照明等功能。
了解油烟机的工作原理有助于我们更好地使用和维护油烟机，保持厨房空气清新。
抽油烟机的工作原理
抽油烟机的工作原理
接通吸油烟机电源，驱动电机，使得风轮作高速旋转，使炉灶上方一定的空间范围内形成负压区，将室内的油烟气体吸入吸油烟机内部，油烟气体经过油网过滤，进行第一次油烟分离，然后进入烟机风道内部，通过涡轮的旋转对油烟气体进行第二次的油烟分离，风柜中的油烟受到离心力的作用，油雾凝集成油滴，通过油路收集到油杯，净化后的烟气最后沿固定的通路排出。
吸油烟机的分类
油烟机以目前状况可以分欧式、中式、近吸式（侧吸式）几类。
其中中式可分薄型及简型。
简型中又分深型及亚深型。
就电机及风轮的数量可分：双机及单机（即*****和单筒）。
以吸气的方式可分：顶吸式和侧吸式（含斜吸式）。
从积停沥油方式可分为双油路、三油路（气室沥淅油，防护罩沥淅油及风运沥淅油）。
从集烟室结构分有单层（三油路）、双层内旦式（双油路），近吸式又称侧吸式等等。
按净化空气的方式来分可分为两种，一种是脱油外排式，它将污染气体直接排到室外；另一种是吸附净化内循环式，它将吸进的污染气体经过滤后再排回室内。
因我国的烹饪方式以炒菜为主，油污比较多，所以内循环式机不太适用，大多生产外排式机。
按风机的机型来分。
抽油烟机可分为：轴流式和离心式两种。
轴流式风机一般配浅型罩，风量大，风压小；离心式风机风压大。
现在市场上出售的抽油烟机主要以离心式为主，因此在机型
上选择的余地不大，一般都是外排式，配离心式风机。
按结构形式分抽油烟机主要有深型和薄型两种，另有半深型、欧式及抽拉式等机型。
按电机数量分抽油烟机分有单电机和双电机两种。
油烟机工作原理
油烟机工作原理
油烟机是厨房必备的家电设备，它能够有效捕捉、收集厨房中油烟及污染物，将它们
排出室外环境，让厨房保持乾净，空气清新。
油烟机的工作原理如下：
1、吸入油烟及污染物：油烟机利用抽气原理，把厨房中的油烟和污染物吸入到烟道里，送入油烟机中。
2、油滤：油烟机里面有一个油滤，它能够有效吸附厨房中的油烟。
油烟飘入油烟机，油滤就能将油烟附着在滤网上，使油烟过滤掉。
3、鼓风：油烟机内会有一台鼓风机将带有油烟的烟气腔体吹出，进行混合排出。
4、滤网：滤网分为上滤网和下滤网，下滤网上的烟叶可以阻绝大多数的油烟，清净
的空气可以继续送入上滤网，上滤网上的可活性炭还可以捕捉小颗粒物和甲烷等有害气味
物质，从而将厨房中有害气体完全阻隔于室外。
5、抽气：抽气原理是烟气腔体会被影响，使空气流入就有新鲜空气，使油烟在腔体
内循环，一定数量的油烟才能从抽气机输出。
6、排出：最后，油烟机会将带有油烟的烟气通过导管排出空气外，而在导管管道外，还可以安装烟囱，将有害的烟囱外扩散，使油烟排出室外。
以上就是油烟机的工作原理。
油烟机的发展使厨房吸油烟的能力大大增强，带来了舒
适的厨房环境，因此它已经被广泛用于人们的家庭及餐饮等行业。
《抽油烟机常见故障与排除》
抽油烟机常见故障与排除吸油烟机结构部件有风管罩、集烟罩、油网面板、后板、箱体、风柜、风轮、电机、止回阀、烟管、油杯、电源线等零部件，其工作原理：吸油烟机安装于炉灶上部，由机体内的电动机驱动离心风机涡壳中的叶轮旋转，在进风口区域形成一定的负压，通过集烟腔的引流，从而在炉灶上方一定的空间范围内形成负压区，其周边的油烟气体受负压吸引到油网，经过油网吸附一部分大颗粒油雾，其余气体进入烟机内部的离心风机系统，经过风机叶轮的高速旋转，油烟气体受到离心力的作用被甩出叶轮，再次进行油烟分离，分离出来的油经过导油系统流入油杯，净化后的烟气沿离心风机的涡壳弧线变径方向经过风管排出室外。
吸油烟的常见故障有：电器控制故障、噪音故障、排烟效果故障、自动清洗故障、漏油等其他故障。
1 电器控制部分故障通电后不能启动即烟机原因分析及排除方法是，首先，检查用户家里的电源插座是否有电，如果没通电的话请告之用户请电工师傅做进一步检修；如果用户家里的插座是通电（可以同万用表测量）。
再次，那就是检查电源线有没有问题，插头与插座之间以及电源开关是否接触不良，如果没有问题的再检查启动电容器是否损坏，若损坏应更换同规格电容器，同时检查电路板的变压器，若没有电压请直接更换电路板，如果有电压输出；检查按键板的线路是否有接触不良，还是按键板有问题。
如果检查按键板没有问题，这时候注意看烟机的灯是不是可以正常工作，如果都没有问题的话那就怀疑电机轴承损坏卡死，导致转轴不能转动，可拨动风叶判断是否卡死，若损坏则需要更换轴承。
若上述几项均未发现问题，则可能是电机定子绕组短路或烧毁，一般需要更换电机才能排除。
1.2 故障现象是烟机在使用过程中会自动停了，然后过一会又可以正常使用了；原因分析及排除方法是：因使用的电机多数是三防电机（防过压、防过热、防过流），当用户使用环境超过这三种情况之一时都会自动停止工作，电流、电压一般是不能超过正常电压的10%，温升不能超过70K。
