剥离强度检测方法
剥离强度试验方法

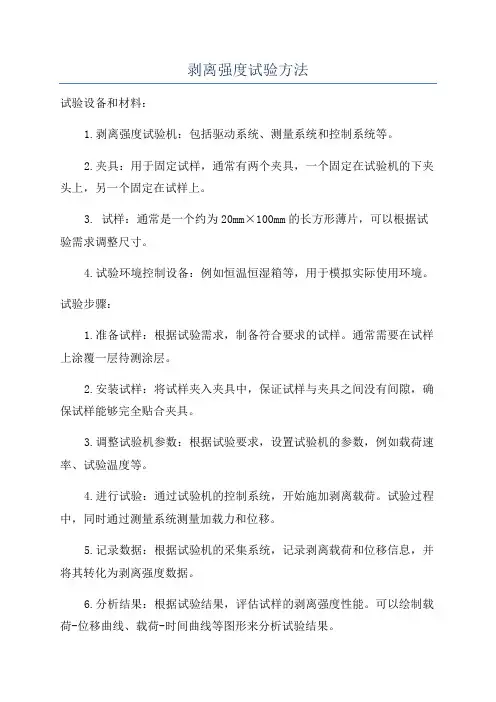

剥离强度试验方法试验设备和材料：1.剥离强度试验机：包括驱动系统、测量系统和控制系统等。
2.夹具：用于固定试样，通常有两个夹具，一个固定在试验机的下夹头上，另一个固定在试样上。
3. 试样：通常是一个约为20mm×100mm的长方形薄片，可以根据试验需求调整尺寸。
4.试验环境控制设备：例如恒温恒湿箱等，用于模拟实际使用环境。
试验步骤：1.准备试样：根据试验需求，制备符合要求的试样。
通常需要在试样上涂覆一层待测涂层。
2.安装试样：将试样夹入夹具中，保证试样与夹具之间没有间隙，确保试样能够完全贴合夹具。
3.调整试验机参数：根据试验要求，设置试验机的参数，例如载荷速率、试验温度等。
4.进行试验：通过试验机的控制系统，开始施加剥离载荷。
试验过程中，同时通过测量系统测量加载力和位移。
5.记录数据：根据试验机的采集系统，记录剥离载荷和位移信息，并将其转化为剥离强度数据。
6.分析结果：根据试验结果，评估试样的剥离强度性能。
可以绘制载荷-位移曲线、载荷-时间曲线等图形来分析试验结果。
7.清洁设备：试验结束后，及时清洁试验设备和试样，以免影响下次试验的准确性。
常见的剥离强度试验方法：1.面剥离试验法：试样表面涂覆待测涂层，然后使用面剥离试验夹具将其固定，剥离载荷施加在试样的表面。
2.剥离带试验法：试样上贴有剥离带，剥离载荷施加在剥离带上，通过测量剥离带的力和位移，计算剥离载荷与试样的剥离强度。
3.剥离角试验法：试样表面涂覆待测涂层，然后使用剥离角试验夹具将其固定，施加拉伸载荷，在试验过程中测量更新角度和剥离力，计算剥离强度。
总结：剥离强度试验是一种有效评估材料与基材粘附性能的方法。
通过选择适当的试验方法和参数，可以获得准确的试验结果。
在进行剥离强度试验时，需要确保试样的制备和试验环境与实际使用条件相符，以保证试验结果的可靠性和有效性。
此外，对于不同的材料和应用场景，还可以结合其他试验方法，例如剥离剪切试验、剥离扩张试验等，来进一步评估材料的粘附性能。
剥离强度检测方法
剥离强度检测方法剥离强度检测方法是用于评估材料或涂层与基材之间粘结性能的一种实验手段。
该测试方法的主要目的是确定粘接剥离系统的强度，以便确定材料或涂层在实际应用中能否承受正常的剥离应力。
下面将介绍一些常用的剥离强度检测方法。
1. 粘接强度测试法：这种方法是通过对接头剪切或剥离试样施加剪切或拉力来评估粘接强度。
其中一种常用的方法是剪切测试，测试过程中加工好的粘接接头试样被放置在一个夹具中，然后施加垂直于接头平面的力，以剥离接头。
通过测量所需的力和实际剥离的长度，可以计算出剥离强度。
2. 圆柱颗粒粘结破坏测试法：这种方法主要用于评估器件表面的颗粒分散体在剥离过程中的粘结强度。
在测试中，颗粒分散体被涂覆在一个圆柱体上，然后使用剥离夹具将它们从基底上剥离。
通过测量剥离的力和颗粒分散体的面积，可以计算出颗粒分散体的剥离强度。
3. 剥离试验仪：剥离试验仪是一种常用的剥离强度检测设备，它通常用于评估胶粘剂、塑料薄膜、金属涂层等材料和涂层的剥离强度。
试验仪通常包括夹具、示值器、驱动装置等部件。
通过将试样放置在夹具上，然后施加力以剥离试样，可以测量剥离强度。
4. X射线衍射法：这种方法主要适用于评估涂层与基材之间的结合和粘结性能。
在测试中，通过进行X射线衍射分析，可以确定涂层与基材之间的晶格常数、晶体结构和晶体缺陷情况，从而评估粘结强度。
5. 显微镜观察法：这种方法是通过使用显微镜对剥离界面进行观察，以评估粘接剥离系统的剥离强度。
可以通过显微镜观察剥离界面的形貌、裂纹形成情况等来判断粘接剥离的强度。
总结起来，剥离强度检测方法涵盖了机械测试、物理测试和显微观察等多种手段。
通过选择合适的方法，可以准确评估材料或涂层与基材之间的粘结性能，从而为材料选择、工艺优化以及产品应用提供有效的参考依据。
保护膜剥离强度试验方法
保护膜剥离强度试验方法【原创实用版3篇】《保护膜剥离强度试验方法》篇1保护膜剥离强度试验方法是一种测试保护膜与被保护材料之间剥离强度的试验方法。
该方法通常使用剥离强度试验机进行，操作步骤如下：1. 准备试验样品：将被测试的保护膜与被保护材料粘接在一起，并将其放置在试验仪器的夹持器上。
2. 设置试验参数：根据试验要求，设置试验仪器的剥离速度、克重、剥离区间、取点、标距等信息。
3. 开始试验：按下试验键，试验仪器开始对样品进行剥离，并记录下剥离过程中的数据。
4. 结束试验：当试验完成时，试验仪器会自动停止剥离，并显示试验结果。
5. 分析试验结果：根据试验结果，可以计算出保护膜与被保护材料之间的剥离强度。
《保护膜剥离强度试验方法》篇2保护膜剥离强度试验方法是一种测试保护膜与被保护材料之间剥离强度的试验方法。
该方法通常使用剥离强度试验机进行，操作步骤如下：1. 准备试验样品：将被测试的保护膜与被保护材料粘接在一起，然后将其放置在试验环境中，通常为室温下，等待20 分钟左右。
2. 设置试验仪器：打开剥离强度试验机，设置试验参数，包括剥离速度、克重、剥离区间、取点、标距等信息。
通常，剥离速度设定为300mm/min，克重设定为100g，剥离区间设定为50mm，取点设定为2mm，标距设定为10mm。
3. 进行试验：将试验样品放置在试验机上，使其处于夹持状态，然后按下测试键开始试验。
试验机会自动开始剥离样品，并记录剥离过程中所需的力量。
试验结束后，试验机将输出试验结果，包括剥离强度等数据。
4. 分析试验结果：根据试验结果，可以分析保护膜的剥离强度是否符合要求。
通常，保护膜的剥离强度应该越大越好，因为越大的剥离强度意味着保护膜与被保护材料之间的粘接越牢固，保护效果越好。
需要注意的是，在试验过程中应该保证试验环境的清洁和干燥，以避免试验结果受到污染或湿度的影响。
《保护膜剥离强度试验方法》篇3保护膜剥离强度试验方法是一种测试保护膜与被保护物体之间剥离强度的方法。
剥离强度试验方法

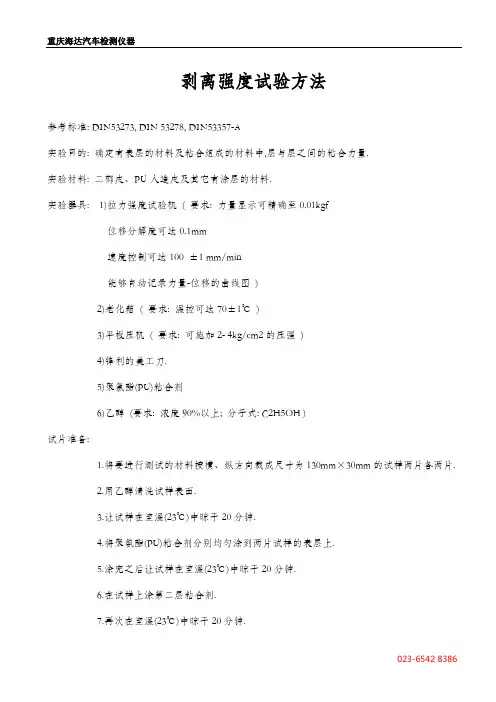

剥离强度试验方法参考标准: DIN53273, DIN 53278, DIN53357-A实验目的: 确定有表层的材料及粘合组成的材料中,层与层之间的粘合力量.实验材料: 二榔皮、PU人造皮及其它有涂层的材料.实验器具: 1)拉力强度试验机( 要求: 力量显示可精确至0.01kgf位移分解度可达0.1mm速度控制可达100 ±1 mm/min能够自动记录力量-位移的曲线图)2)老化箱( 要求: 温控可达70±1℃)3)平板压机( 要求: 可施加2- 4kg/cm2的压强)4)锋利的美工刀.5)聚氯酯(PU)粘合剂6)乙醇(要求: 浓度90%以上; 分子式: C2H5OH )试片准备:1.将要进行测试的材料按横、纵方向裁成尺寸为130mm×30mm的试样两片各两片.2.用乙醇清洗试样表面.3.让试样在室温(23℃)中晾干20分钟.4.将聚氨酯(PU)粘合剂分别均匀涂到两片试样的表层上.5.涂完之后让试样在室温(23℃)中晾干20分钟.6.在试样上涂第二层粘合剂.7.再次在室温(23℃)中晾干20分钟.8.将试片放入70±1℃的老化箱中,加热5分钟.9.从老化箱中取出试片,10秒内迅速贴合(将两片方向相同的试样的表层贴在一起),然后施加2- 4kg/cm2的压强,加压30秒.10.贴合好的试样在室温(23℃)中至少放置24小时.11.将试样裁切成100mm ×25mm的尺寸,然后任选一端,将其剥开25mm.如下图:试片数量: 评估一种材料按横、纵方向至少需各准备3组试片.实验条件: 实验温度232℃,相对湿度605%实验步骤:1.将拉力机设定在规定的开始测试时的位置(即:夹具间距离为25mm).2.将拉力机进入待测试状态.3.将试样放至夹具之间,使其位中央并使其长的一边尽中能与施加力量的方向平衡,如下图所示:上部夾具25mm下部夾具4.以100mm/min 的测试速度,开始测试.注:如果材料不分离,可用刀子小心地切割测试材料表面(在测试过程中)来令其分离. 5.当试样完全分离后,即可结束试验.6.测试结果从与拉力机相连的记录图表(力与距离的关系图)中作出评估. 结果鉴定:1.在计算分离力时, 将曲线图从第一个峰开始至结束点分成四等份,四等分中最前和最后两 个等分不用作计算,而剩下的一半(第二及第三等分)曲线图应用10条垂直线平均分9份. 如下图所示:2. 垂线与曲线的相交点上所显示的分离力(图中打 处)用作测试鉴定.3. 计算出10个相交点的平均值.(精确至0.01kgf)4. 用下面的公式计算出试样的剥离强度. (精确至0.01kgf/cm)剥离强度(kgf/cm) =kgfmm0L/4L/4L/4L/4L注:试样宽度= 2.5mm报告记录: 报告上应注明样品的形式,试片剥离强度及测试速度.例:样品名称：白色PU二榔皮数量: 1组仪器推荐:HD-A609B-S拉力强度试验机设计标准：GB/T16491技术参数：容量选择：20，50，100，200，250，500，1000，2000N (任选)单位切换：gf，kgf, N, LBf, W, kN, T荷重分解度：1/500,000荷重精度：±0.5%以内最小分度值：0.001N最大行程：1000mm含夹具测试速度：(0.01-500)mm/min外型尺寸：(L×W×H) 50×44×150 cm位移解析精度：0.001mm重量：68kg电源：1∮，220V 3A本文由重庆海达汽车检测仪器技术工程部提供，转载请注明出处！。
剥离强度标准

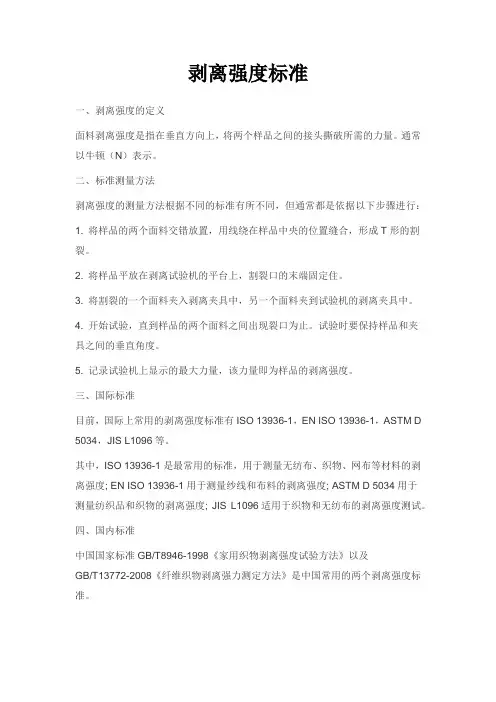

剥离强度标准一、剥离强度的定义面料剥离强度是指在垂直方向上，将两个样品之间的接头撕破所需的力量。
通常以牛顿（N）表示。
二、标准测量方法剥离强度的测量方法根据不同的标准有所不同，但通常都是依据以下步骤进行：1. 将样品的两个面料交错放置，用线绕在样品中央的位置缝合，形成T形的割裂。
2. 将样品平放在剥离试验机的平台上，割裂口的末端固定住。
3. 将割裂的一个面料夹入剥离夹具中，另一个面料夹到试验机的剥离夹具中。
4. 开始试验，直到样品的两个面料之间出现裂口为止。
试验时要保持样品和夹具之间的垂直角度。
5. 记录试验机上显示的最大力量，该力量即为样品的剥离强度。
三、国际标准目前，国际上常用的剥离强度标准有ISO 13936-1，EN ISO 13936-1，ASTM D 5034，JIS L1096等。
其中，ISO 13936-1是最常用的标准，用于测量无纺布、织物、网布等材料的剥离强度; EN ISO 13936-1用于测量纱线和布料的剥离强度; ASTM D 5034用于测量纺织品和织物的剥离强度; JIS L1096适用于织物和无纺布的剥离强度测试。
四、国内标准中国国家标准GB/T8946-1998《家用织物剥离强度试验方法》以及GB/T13772-2008《纤维织物剥离强力测定方法》是中国常用的两个剥离强度标准。
GB/T8946-1998适用于测量棉、毛、麻、丝、化学纤维等原材料制成的织物、针织物、不织布等面料的剥离强度。
GB/T13772-2008适用于测量各种织物和不织布。
五、结语面料剥离强度标准化是为了保证商品质量的稳定，保障消费者的权益。
在生产和采购过程中，对面料的剥离强度要有严格的控制，确保产品符合标准要求。
同时，消费者在选购商品时也应注意该商品是否符合相应标准。
剥离强度测试方法

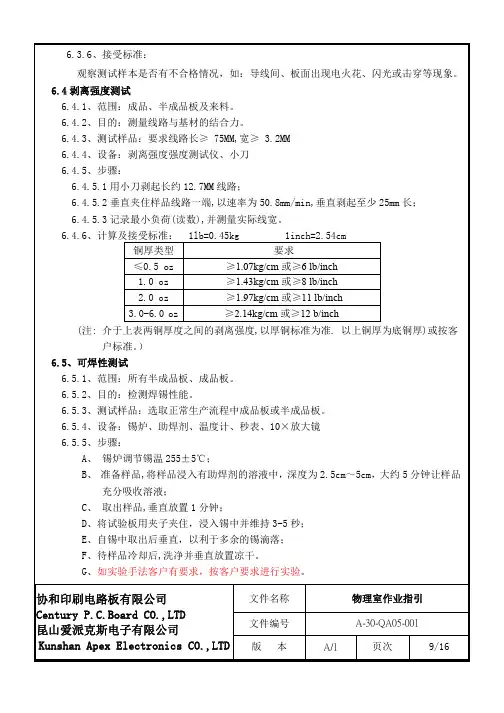

文QA05-001 页次 9/16
≥1.07kg/cm 或≥6 lb/inch ≥1.43kg/cm 或≥8 lb/inch ≥1.97kg/cm 或≥11 lb/inch ≥2.14kg/cm 或≥12 b/inch
剥离强度测定法
附件：剥离强度测定法剥离强度系指粘合在一起的材料，从接触面进行单位宽度剥离时所需要的最大力。
反映了材料的粘合强度。
剥离强度系指将规定宽度的试样，在一定速度下，进行T型剥离，测定所得的复合层与基材的平均剥离力。
本法适用于塑料复合在塑料或其它基材（如铝箔、纸等）上的各种软质、硬质复合塑料材料剥离强度的测定。
仪器装置可使用材料试验机，或能满足本试验要求的其他装置。
仪器的示值误差应在实际值的±1%以内。
试验环境试样应在23℃±2℃、50%±5%相对湿度的环境中放置4小时以上，并在此条件下进行试验。
试样制备取试样适量，将试样宽度方向两端除去50mm，均匀截取纵、横向宽度为15.0 mm±0.1mm，长度为200mm的试样各5条。
复合方向为纵向。
沿试样长度方向一端将复合层与基材预先剥开50mm，被剥开部分不得有明显损伤。
若试样不易剥开，可将试样一端约20mm浸入适当的溶剂（常用醋酸乙酯、丙酮）中处理，待溶剂完全挥发后，再进行剥离强度的试验。
若复合层经上述方法的处理，仍不能与基材分离，则试验不可进行，判定为不能剥离。
测定法将试样剥开部分的两端分别夹在试验机上下夹具中，使试样剥开部分的纵轴与上、下夹具中心连线重合，并松紧适宜。
试验时，未剥开部分与拉伸方向呈T型，见图1，试验速度为300 mm/min±30mm/min，记录试样剥离过程中的剥离力曲线。
图1 试样夹持示意图1.上夹具；2.下夹具；3.试样剥开部分；4.未剥离试样结果判定参照图2三种典型曲线采取其中相近的一种取值方法，算出每个试样平均剥离强度。
每组试样分别计算其纵、横向剥离强度算术平均值为试验结果，取两位有效数字，单位以N/15mm表示。
若复合层不能剥离或复合层断裂时，其剥离强度为合格。
图2剥离力典型曲线的取值（虚线示值为试样的平均值）起草单位：国家食品药品监督管理局药品包装材料科研检验中心复核单位：中国食品药品检定研究院。
剥离强度测试方法
剥离强度测试方法
剥离强度测试是一种重要的寿命测试。
它是测试一种产品的耐隔离性
能的关键测试，可以显示出构件互接和表面封装耐隔离强度。
这一测
试能够有效检测出有关电气产品在供电环境中继、衔接、保护元件质
量好坏的指标。
下面列出剥离强度测试方法步骤：
1.准备试验：根据样品的特性，安放在试验台上，准备所需的试验设备，检查样品的状态；
2.电气试验：使用电极触摸样品，按照规定的电极的应用位置，进行加电测试；
3.压力测试：按照规定的拉力，在样品上使用抓夹，在适当的位置加载拉力，持续不断的测试观察；
4.释放压力：减小抓夹形成的压力，观察是否有改变；
5.抗老化测试：在高温、低温下使用加工件，记录变化；
6.测试分析：收集各项参数数据，利用软件对结果进行分析，得出剥离强度结论。
剥离强度测试能够有效掌控电气产品的质量，确保安全性能。
因此，
对于产品设计人员来说，应把剥离强度测试作为一项重要的测试程序，以求充分保证产品质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
剥离强度检测方法
引言：
剥离强度是指材料在受到外力作用下，与其它材料或基底之间的粘附强度。
剥离强度检测方法的研究对于材料科学和工程领域具有重要意义。
本文将介绍几种常用的剥离强度检测方法，并对其原理和应用进行详细阐述。
一、剥离强度检测方法之剥离试验法
剥离试验法是最常用的剥离强度检测方法之一。
该方法通过施加垂直于材料表面的力，将被测材料与基底分离，从而测量剥离强度。
常见的剥离试验法包括剥离试验机法和剥离粘带法。
1. 剥离试验机法
剥离试验机法是一种直接测量剥离强度的方法。
它通过将被测材料与基底夹持在剥离试验机上，施加垂直于材料表面的力，使其分离。
通过测量施加的力和分离的距离，可以计算出剥离强度。
这种方法适用于各种材料的剥离强度测试，如涂层材料、粘合剂等。
2. 剥离粘带法
剥离粘带法是一种简便易行的剥离强度检测方法。
它利用粘带的粘附性将被测材料与基底粘合在一起，然后迅速剥离粘带，从而测量剥离强度。
这种方法适用于表面粗糙度较小的材料，如薄膜、纸张等。
二、剥离强度检测方法之拉伸试验法
拉伸试验法是另一种常用的剥离强度检测方法。
该方法通过施加拉伸力，使被测材料与基底分离，从而测量剥离强度。
常见的拉伸试验法包括剥离试验机法和拉伸粘带法。
1. 剥离试验机法
剥离试验机法在拉伸试验机上进行，通过施加拉伸力，使被测材料与基底分离。
通过测量施加的力和分离的距离，可以计算出剥离强度。
这种方法适用于各种材料的剥离强度测试，如胶粘剂、涂层材料等。
2. 拉伸粘带法
拉伸粘带法是一种简便易行的剥离强度检测方法。
它利用粘带的粘附性将被测材料与基底粘合在一起，然后迅速施加拉伸力，从而测量剥离强度。
这种方法适用于表面粗糙度较小的材料，如薄膜、纸张等。
三、剥离强度检测方法之压缩试验法
压缩试验法是一种间接测量剥离强度的方法。
该方法通过施加压缩力，使被测材料与基底发生剥离，从而间接测量剥离强度。
常见的压缩试验法包括剥离试验机法和压缩粘带法。
1. 剥离试验机法
剥离试验机法在压缩试验机上进行，通过施加压缩力，使被测材料与基底发生剥离。
通过测量施加的力和分离的距离，可以计算出剥离强度。
这种方法适用于各种材料的剥离强度测试，如胶粘剂、涂层材料等。
2. 压缩粘带法
压缩粘带法是一种简便易行的剥离强度检测方法。
它利用粘带的粘附性将被测材料与基底粘合在一起，然后迅速施加压缩力，从而测量剥离强度。
这种方法适用于表面粗糙度较小的材料，如薄膜、纸张等。
结论：
剥离强度检测方法是材料科学和工程领域中重要的研究内容。
本文介绍了剥离试验法、拉伸试验法和压缩试验法三种常用的剥离强度检测方法，并对其原理和应用进行了详细阐述。
这些方法在不同材料的剥离强度测试中具有广泛的应用前景，为材料研究和工程设计提供了重要的参考依据。
