层间剥离强度试验机的技术标准
剥离力测试标准
剥离力测试标准剥离力测试是一种用于测定材料表面粘附性能的测试方法，通常用于评估胶粘剂、涂料、涂层等材料的性能。
在工业生产和产品质量控制中，剥离力测试标准对于确保产品质量、提高生产效率和降低生产成本具有重要意义。
本文将介绍剥离力测试的标准方法和注意事项，以便读者更好地了解和应用该测试方法。
一、剥离力测试标准方法。
1. 样品准备。
在进行剥离力测试之前，首先需要准备好样品。
样品的选择应符合实际使用情况，并且要求样品表面平整、无损伤、无油污等。
对于柔性材料，如胶粘剂、薄膜等，可以直接将样品固定在测试台上；对于硬质材料，如涂层、涂料等，需要将样品切割成合适的尺寸并固定在测试台上。
2. 测试设备。
剥离力测试通常使用剥离试验机进行，该设备能够施加恒定的剥离力，并能够准确测量剥离过程中的力学参数。
在进行测试之前，需要对剥离试验机进行校准，并确保测试设备的稳定性和准确性。
3. 测试方法。
在进行剥离力测试时，需要根据样品的特性和测试要求选择合适的测试方法。
常见的剥离力测试方法包括，90°剥离测试、180°剥离测试、斜拉剥离测试等。
在进行测试时，需要控制剥离速度、剥离角度和剥离力的大小，以确保测试结果的准确性和可重复性。
4. 数据分析。
在进行剥离力测试后，需要对测试数据进行分析和处理。
通常需要计算剥离力的平均值、标准偏差等统计参数，并绘制剥离力-位移曲线进行分析。
通过对测试数据的分析，可以评估样品的剥离性能，并为产品设计和生产提供参考依据。
二、剥离力测试注意事项。
1. 样品表面处理。
在进行剥离力测试之前，需要对样品表面进行适当的处理。
对于柔性材料，可以采用化学清洗、打磨等方法去除表面污染物；对于硬质材料，可以采用喷砂、打磨等方法增加表面粗糙度。
样品表面处理的质量将直接影响测试结果的准确性和可靠性。
2. 测试环境控制。
剥离力测试通常在室温下进行，但在实际应用中，样品的剥离性能可能会受到温度、湿度等环境因素的影响。
剥离强度作业指导书CJ189-2007

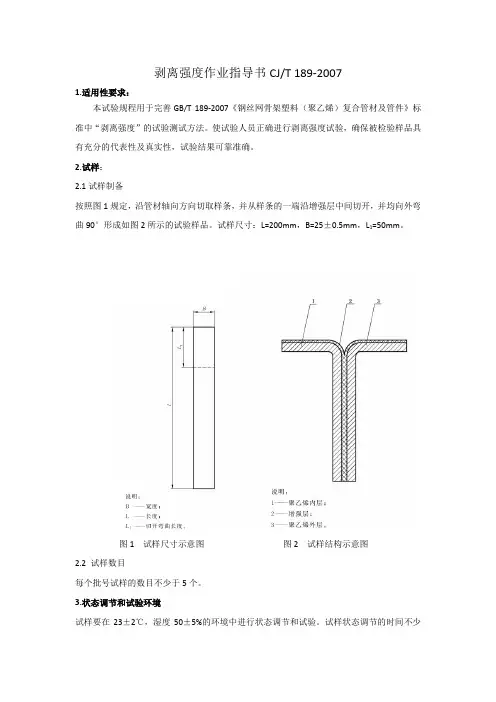

剥离强度作业指导书CJ/T 189-20071.适用性要求：本试验规程用于完善GB/T 189-2007《钢丝网骨架塑料（聚乙烯）复合管材及管件》标准中“剥离强度”的试验测试方法。
使试验人员正确进行剥离强度试验，确保被检验样品具有充分的代表性及真实性，试验结果可靠准确。
2.试样：2.1试样制备按照图1规定，沿管材轴向方向切取样条，并从样条的一端沿增强层中间切开，并均向外弯曲90°形成如图2所示的试验样品。
试样尺寸：L=200mm，B=25±0.5mm，L1=50mm。
图1 试样尺寸示意图图2 试样结构示意图2.2 试样数目每个批号试样的数目不少于5个。
3.状态调节和试验环境试样要在23±2℃，湿度50±5%的环境中进行状态调节和试验。
试样状态调节的时间不少于2h。
4.试验器具及用品：游标卡尺：0-300mm；万能试验机：力值至少5000N，0.5级。
5.试验步骤将试样切开端分别按图3所示对称地夹在上下夹持器中。
夹持部位不能滑移，以保证所施加的拉力均匀地分布在试样的宽度上。
开动试验机，使上下夹持器以100mm/min的速率分离。
试样剥离长度至少要有125mm，记录装置同时绘出剥离负荷曲线。
图36.实验结果处理对于每个试样，从剥离力和剥离长度的关系曲线上测定平均剥离力，以N为单位。
计算剥离力的剥离长度至少要100mm。
单不包括最初的25mm，可以用画一条估计的等高线（见图4），或用侧面积法来得到平均剥离力。
如果需要更准确的结果，还可以使用其他适当方法。
图4 典型的剥离力曲线记录在至少100mm剥离长度内的剥离力的最大值和最小值，计算相应的剥离强度值。
计算所有试验试样的平均剥离强度、最小剥离强度和最大剥离强度。
注：如试样未剥离开就发生断裂，则取试样断裂时的最大力值计算其剥离强度值。
7.记录内容记录内容应包括以下部分：a)委托单号；b)样品名称及规格型号；c)试样的剥离长度和厚度；d)试样是否剥离开的情况说明以及剥离力的最大值、最小值及算术平均值；e)夹具分离的速率f)每个试样的剥离强度的最大值、最小值及算术平均值；g)环境温湿度；h)状态调节情况；i)任何可能影响试验结果的与操作规程不符的情况。
剥离强度国标

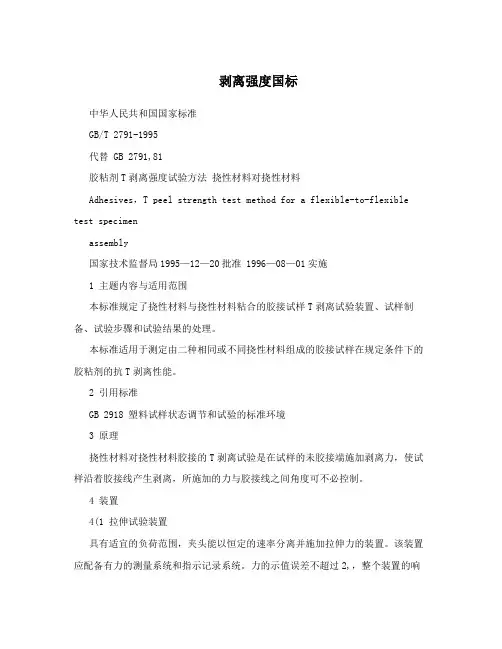

剥离强度国标中华人民共和国国家标准GB/T 2791-1995代替 GB 2791,81胶粘剂T剥离强度试验方法挠性材料对挠性材料Adhesives，T peel strength test method for a flexible-to-flexible test specimenassembly国家技术监督局1995—12—20批准 1996—08—01实施1 主题内容与适用范围本标准规定了挠性材料与挠性材料粘合的胶接试样T剥离试验装置、试样制备、试验步骤和试验结果的处理。
本标准适用于测定由二种相同或不同挠性材料组成的胶接试样在规定条件下的胶粘剂的抗T剥离性能。
2 引用标准GB 2918 塑料试样状态调节和试验的标准环境3 原理挠性材料对挠性材料胶接的T剥离试验是在试样的未胶接端施加剥离力，使试样沿着胶接线产生剥离，所施加的力与胶接线之间角度可不必控制。
4 装置4(1 拉伸试验装置具有适宜的负荷范围，夹头能以恒定的速率分离并施加拉伸力的装置。
该装置应配备有力的测量系统和指示记录系统。
力的示值误差不超过2,，整个装置的响应时间应足够地短，以不影响测量的准确性为宜，即当胶接试样破坏时，所施加的力能被测量到。
试样的破坏负荷应处于满标负荷的10,,80,之间。
4(2 夹头夹头能牢固地夹住试样(见图1b)。
图1 挠性材料与挠性材料粘接件T剥离试验5 试样5(1 被粘材料挠性材料的厚度要以能承受预计的拉伸力为宜，厚度要均匀，不超过3 mm，并能承受剥离弯曲角度而不产生裂缝。
其尺寸要精确地测量并写入试验报告。
除另有规定外，试样尺寸:长200mm，宽25?0(5mm，(见图la)。
5(2 试样制备按胶粘剂的产品说明书进行试样的表面处理和使用胶粘剂。
在每块被粘试片的整个宽度上涂胶，涂胶长度为150 mm。
注1:得到边缘清晰的粘接面的适宜方法是在被粘材料将被分离的一端放一片薄条状材料(防粘带)，使不需粘合的部分试片不被胶粘剂粘住。
国标剥离力测试
国标剥离力测试国标剥离力测试是一种常用的测试方法，用于评估材料的剥离强度。
这个测试方法可以帮助我们了解材料的粘合强度，从而判断其在实际应用中的可靠性。
在本文中，我们将详细介绍国标剥离力测试的原理、步骤以及其在工程领域中的应用。
国标剥离力测试是根据国家标准制定的一种剥离力测试方法，其目的是评估材料在剥离载荷下的强度。
这个测试方法通常用于粘合剂、胶水、涂层材料等的质量控制和产品性能评估。
在测试过程中，我们需要使用一台专用的剥离力测试机，将材料试样固定在测试机的夹持装置上，然后以一定的速度施加剥离载荷，直到试样发生剥离。
国标剥离力测试的步骤一般包括以下几个方面。
首先，我们需要准备试样，将待测试的材料切割成合适的形状和尺寸。
然后，将试样固定在剥离力测试机的夹持装置上，并调整夹持装置的夹持力。
接下来，设置测试机的剥离速度和加载范围，确保测试条件符合国家标准的要求。
最后，启动测试机，开始进行剥离力测试，并记录测试过程中的数据。
国标剥离力测试在工程领域中有着广泛的应用。
例如，在建筑工程中，粘合剂的粘合强度直接影响着建筑材料的质量和使用寿命。
通过进行国标剥离力测试，我们可以评估粘合剂的粘合强度，从而选择合适的粘合剂，并确保建筑材料的可靠性。
此外，在汽车制造业中，涂层材料的剥离强度也是一个重要的指标。
通过进行国标剥离力测试，我们可以评估涂层材料的耐久性和抗剥离能力，从而选择合适的涂层材料，提高汽车的质量和安全性。
国标剥离力测试是一种重要的测试方法，可用于评估材料的剥离强度。
它在工程领域中有着广泛的应用，可以帮助我们选择合适的材料，并提高产品的质量和可靠性。
通过了解国标剥离力测试的原理和步骤，我们可以更好地理解这个测试方法的意义，并在实际应用中加以运用。
剥离强度试验方法

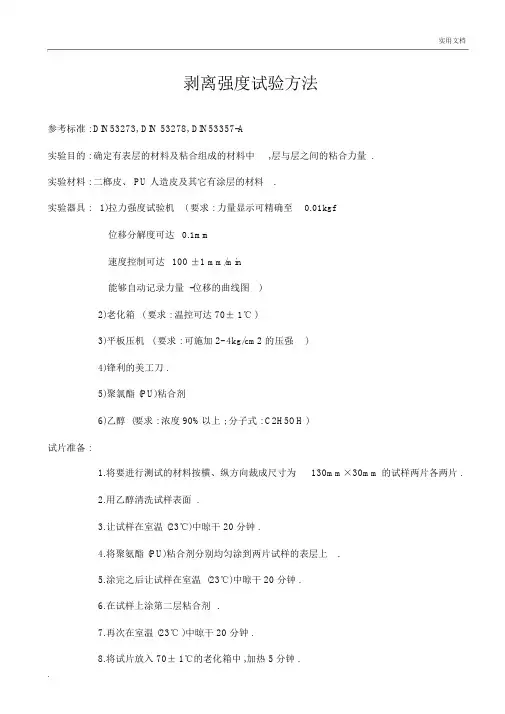

实用文档剥离强度试验方法参考标准 : DIN53273, DIN 53278, DIN53357-A实验目的 : 确定有表层的材料及粘合组成的材料中,层与层之间的粘合力量 .实验材料 : 二榔皮、 PU 人造皮及其它有涂层的材料.实验器具 : 1)拉力强度试验机( 要求 : 力量显示可精确至0.01kgf位移分解度可达0.1mm速度控制可达100 ±1 mm/min能够自动记录力量 -位移的曲线图)2)老化箱( 要求 : 温控可达 70± 1℃ )3)平板压机( 要求 : 可施加 2- 4kg/cm2 的压强)4)锋利的美工刀 .5)聚氯酯 (PU)粘合剂6)乙醇 (要求 : 浓度 90%以上 ; 分子式 : C2H5OH )试片准备 :1.将要进行测试的材料按横、纵方向裁成尺寸为130mm×30mm 的试样两片各两片 .2.用乙醇清洗试样表面 .3.让试样在室温 (23℃)中晾干 20 分钟 .4.将聚氨酯 (PU)粘合剂分别均匀涂到两片试样的表层上.5.涂完之后让试样在室温 (23℃)中晾干 20 分钟 .6.在试样上涂第二层粘合剂.7.再次在室温 (23℃ )中晾干 20 分钟 .9.从老化箱中取出试片 ,10 秒内迅速贴合 (将两片方向相同的试样的表层贴在一起),然后施加 2- 4kg/cm2 的压强 ,加压 30 秒.10.贴合好的试样在室温 (23℃)中至少放置 24 小时 .11.将试样裁切成 100mm × 25mm 的尺寸 ,然后任选一端 ,将其剥开 25mm.如下图 :试片数量 : 评估一种材料按横、纵方向至少需各准备 3 组试片 .实验条件 : 实验温度 232℃ ,相对湿度 605%实验步骤 :1.将拉力机设定在规定的开始测试时的位置(即:夹具间距离为 25mm).2.将拉力机进入待测试状态.3.将试样放至夹具之间 ,使其位中央并使其长的一边尽中能与施加力量的方向平衡,如下图所示 :上部夾具25mm下部夾具4.以 100mm/min 的测试速度 ,开始测试 .注:如果材料不分离 ,可用刀子小心地切割测试材料表面 (在测试过程中 )来令其分离 . 5.当试样完全分离后 ,即可结束试验 .6.测试结果从与拉力机相连的记录图表 (力与距离的关系图 )中作出评估 .结果鉴定 :1.在计算分离力时 , 将曲线图从第一个峰开始至结束点分成四等份,四等分中最前和最后两个等分不用作计算 ,而剩下的一半 (第二及第三等分 )曲线图应用 10 条垂直线平均分 9 份.如下图所示 :kgf0L/4L/4L/4L/4mmL2.垂线与曲线的相交点上所显示的分离力 (图中打处)用作测试鉴定.3.计算出 10 个相交点的平均值 .(精确至 0.01kgf)4.用下面的公式计算出试样的剥离强度 . (精确至 0.01kgf/cm)剥离强度 (kgf/cm) =注:试样宽度 = 2.5mm报告记录 : 报告上应注明样品的形式 ,试片剥离强度及测试速度 .例:样品名称：白色 PU二榔皮数量: 1 组试验项目结果方法及条件剥离强度试验纵向 >1.5kgf/cm温度 : 23±2℃横向 >1.0kgf/cm速度 : 100mm/min合格判定 : (注 :以下为海达建议标准 )分类PU 人造皮PVC人造皮发泡 PVC人造皮PU 二榔皮一般级纵向 >1.5kgf/cm 纵向 >1.0kgf/cm 纵向 >1.2kgf/cm 纵向 >1.5kgf/cm 横向 >1.2kgf/cm 横向 >0.8kgf/cm 横向 >1.0kgf/cm 横向 >1.2kgf/cm加强级纵向 >2.5kgf/cm 纵向 >1.5kgf/cm 纵向 >1.8kgf/cm 纵向 >2.5kgf/cm 横向 >2.0kgf/cm 横向 >1.0kgf/cm 横向 >1.2kgf/cm 横向 >2.0kgf/cm超强级纵向 >3.0kgf/cm 纵向 >2.5kgf/cm 纵向 >2.8kgf/cm 纵向 >3.0kgf/cm 横向 >2.5kgf/cm 横向 >2.0kgf/cm 横向 >2.5kgf/cm 横向 >2.5kgf/cm仪器推荐 :HD-A609B-S 拉力强度试验机设计标准： GB/T16491技术参数：容量选择： 20， 50，100，200， 250， 500，1000， 2000N (任选 ) 单位切换： gf，kgf, N, LBf, W, kN, T荷重分解度： 1/500,000荷重精度：± 0.5%以内最小分度值： 0.001N最大行程： 1000mm 含夹具实用文档测试速度： (0.01-500)mm/min外型尺寸： (L× W×H) 50×44×150 cm位移解析精度： 0.001mm重量： 68kg电源： 1∮， 220V3A本文由重庆海达汽车检测仪器技术工程部提供，转载请注明出处！。
1层间结合强度试验机

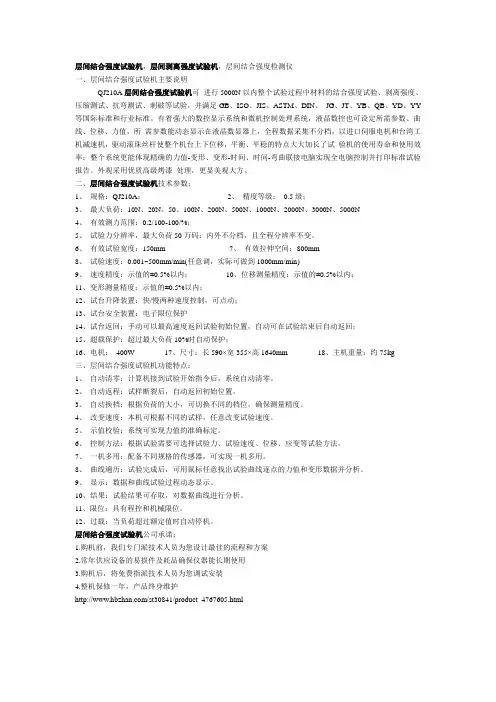

层间结合强度试验机，层间剥离强度试验机，层间结合强度检测仪一、层间结合强度试验机主要说明QJ210A层间结合强度试验机可进行5000N以内整个试验过程中材料的结合强度试验、剥离强度、压缩测试、抗弯测试、刺破等试验，并满足GB、ISO、JIS、ASTM、DIN、JG、JT、YB、QB、YD、YY 等国际标准和行业标准。
有着强大的数控显示系统和微机控制处理系统，液晶数控也可设定所需参数、曲线、位移、力值，所需参数能动态显示在液晶数显器上，全程数据采集不分档，以进口伺服电机和台湾工机减速机，驱动滚珠丝杆使整个机台上下位移，平衡、平稳的特点大大加长了试验机的使用寿命和使用效率；整个系统更能体现精确的力值-变形、变形-时间、时间-弯曲联接电脑实现全电脑控制并打印标准试验报告。
外观采用优质高级烤漆处理，更显美观大方。
二、层间结合强度试验机技术参数：1、规格：QJ210A；2、精度等级：0.5级；3、最大负荷：10N、20N、50、100N、200N、500N、1000N、2000N、3000N、5000N4、有效测力范围：0.2/100-100/%；5、试验力分辨率，最大负荷50万码：内外不分档，且全程分辨率不变。
6、有效试验宽度：150mm7、有效拉伸空间：800mm8、试验速度：0.001~500mm/min(任意调，实际可做到1000mm/min)9、速度精度：示值的±0.5%以内；10、位移测量精度：示值的±0.5%以内；11、变形测量精度：示值的±0.5%以内；12、试台升降装置：快/慢两种速度控制，可点动；13、试台安全装置：电子限位保护14、试台返回：手动可以最高速度返回试验初始位置，自动可在试验结束后自动返回；15、超载保护：超过最大负荷10%时自动保护；16、电机：400W 17、尺寸：长590×宽355×高1640mm 18、主机重量：约75kg三、层间结合强度试验机功能特点：1、自动清零：计算机接到试验开始指令后，系统自动清零。
电子剥离试验机BLD-200N的测试应用与执行标准
电子剥离试验机BLD-200N的测试应用与执行标准电子剥离试验机BLD-200N的测试应用与执行标准剥离强度也被称作复合强度或180度剥离强度，是检测塑料包装用复合膜层与层之间的粘结强度。
如果剥离强度过低，则极易在包装使用中出现层间分离现象，进而带来物理机械性能与阻隔性能大幅降低而引发的一系列质量问题。
Labthink兰光BLD-200N电子剥离试验机是一款专业适用于胶粘剂、胶粘带、不干胶、医用贴剂、保护膜、复合膜、人造革、编织袋、薄膜、纸张等相关产品的剥离、拉断等性能测试的电子剥离试验机。
以下为大家介绍一下BLD-200N设备的测试应用与执行标准！BLD-200N电子剥离试验机的测试应用：BLD-200N执行标准：GB/T 4850-2002 压敏胶粘带低速解卷强度的测定GB 8808 软质复合塑料材料剥离试验方法GB/T 1040.3-2006 塑料拉伸性能的测试GB/T 17200 橡胶塑料拉力、压力和弯曲试验机（恒速驱动)技术规范GB/T 2790 胶粘剂180°剥离强度试验方法挠性材料对刚性材料GB/T 2791 胶粘剂T剥离强度试验方法挠性材料对刚性材料GB/T 2792 压敏胶粘带180剥离强度试验方法QB/T 2358 塑料薄膜包装袋热合强度试验方法Labthink兰光，专业致力于为包装、食品、医药、日化、印刷、胶粘剂、汽车、石化、生物、建筑及新能源等领域客户提供行业咨询、产品销售、售后服务、风险控制解决方案。
Labthink兰光目前生产销售的设备百余款，检测仪器涉及包装材料的阻隔性能检测、厚度检测、物理机械性能检测、包装容器的密封性能检测等方面，致力于为客户提供全面、专业、精湛的包装安全解决方案，帮助客户从风险控制入手，提高企业质量安全意识，减少企业成本流失。
Labthink兰光检测设备有：包装残氧仪、顶空气体分析仪、纸箱耐压试验机、透气性测试仪、雾化试验仪、透光率雾度测定仪、电子拉力测试机、薄膜热收缩率测试仪、透气度测试仪、透湿性测试仪、揉搓试验仪、瓶盖扭矩仪、包装透气性测试仪、蒸发残渣恒重仪、光泽度仪、落镖冲击测试仪、高温蒸煮锅、落球冲击试验机、持粘性试验仪、初粘性试验仪、摩擦系数试验仪、摆锤冲击试验仪、热粘拉力试验仪、薄膜厚度测量仪、气相色谱仪、标准光源箱、油墨耐磨测试仪、纸张撕裂度测定仪、薄膜热封测试仪、包装密封测试仪等。
剥离强度试验机试验目的和使用方法
一、剥离力试验的实验目的剥离强度试验机又名剥离力试验机、粘着力试验机。
其实验目的是对各种胶粘制品材料，例如：胶粘剂、胶粘带、不干胶、医用贴剂、保护膜、离型纸、复合膜、人造革、编织袋、薄膜、铜箔、铝箔、铝塑膜、纸张、线材、橡塑胶等相关产品的拉断、最大剥离力，最小剥离力，平均剥离力，剥离强度等力学性能进行测试，适用于各种材料物理力学测试。
是物性试验、教学研究、质量控制等不可缺少的检测设备，主要应用于：各种胶水、胶粘制品材料，成品，半成品等领域，可以有效的管控产品的粘性和强度。
的: 确定有表层的材料及粘合组成的材料中,层与层之间的粘合力量.二、剥离强度试验机品牌选择如果有足够费用预算可以选择例如：美特斯工业系统（中国）有限公司、高铁仪器检测公司、日本岛津、等进口品牌。
如果预算一般可以选择国内做的较好的品牌例如:恒邦仪器、等品牌。
三、执行标准：GB/T4850-2002 压敏胶粘带低速解卷强度的测定GB8808-1988 软质复合塑料材料剥离试验方法GB/T2790-1995 胶粘剂180度剥离强度试验方法GB/T2791-1995 胶粘剂T剥离强度试验方法GB2792-1998 压敏胶粘带180剥离强度试验方法ASTM D3330/D3330M-2004(2010) 压敏带剥离附着力试验方法GB7753-1987 压敏胶粘带拉伸性能试验方法QB/T2358-1998 塑料薄膜包装袋热合强度试验方法GB13022-1991 塑料薄膜拉伸性能试验方法ISO/IEC10373-1:2006 识别卡测试方法第1部分一般特性测试四，《恒邦仪器》剥离强度试验机试验方法：胶带剥离测试操作流程示例：1、取样切取25mm宽，长约220mm左右的胶带试片。
2、准备好的不锈钢片平放桌面上，用酒精擦拭晾干，将试片离形膜撕开，平整的粘贴到不锈钢板上，一头留空约20MM长度。
3、用2KG标准压滚自身重量，不施加外力，以约300mm/min的速度，在试片上往复辗压3次，使试片与不锈钢片完全贴合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
层间剥离强度试验机的技术标准
层间剥离强度试验机是纸品包装行业中最重要的检测仪器之一，是纸管生产企业、质量检测机构等部门的理想检测设备。
层间剥离强度试验机主要用于纸板之纸层剥离强度即纸张表面纤维间结合强度。
层间剥离强度试验机还可试验纸板试片,受一定之角度及重量冲击之后所吸收之能量,并显示纸板层间剥离之强度。
DRK182层间剥离强度试验机符合GB/T 26203《纸和纸板内结合强度的测定(Scott)》TAPPI-UM403 T569pm-00内结合强度（Scott型）Internalbond strength(Scott type)标准制造等标准要求。
产品参数
冲击角度：90°试片数量：5组
容量：0.25/0.5 kg-cm 最小读值：0.005 kg-cm
体积：70×34×60cm重量：91kg
层间剥离强度试验机通过纸板试片，受一定角度及重量之冲击后，所能吸收之能量，来测试纸板层间剥离的强度。
