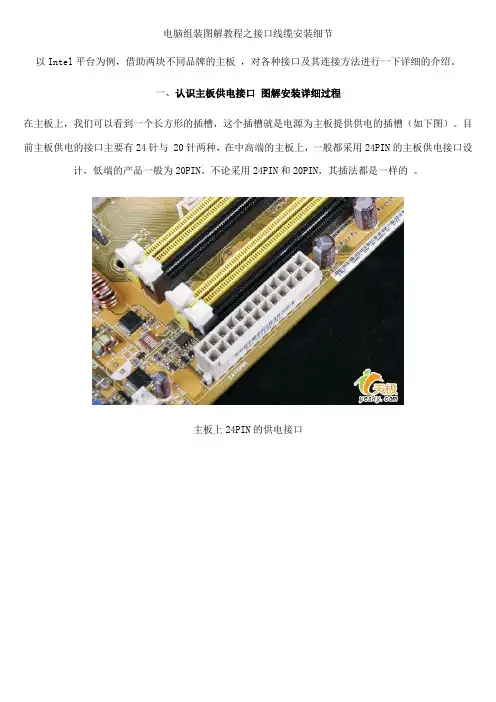

电脑组装图解教程之接口线缆安装细节以Intel平台为例,借助两块不同品牌的主板,对各种接口及其连接方法进行一下详细的介绍。

一、认识主板供电接口图解安装详细过程在主板上,我们可以看到一个长方形的插槽,这个插槽就是电源为主板提供供电的插槽(如下图)。

目前主板供电的接口主要有24针与 20针两种,在中高端的主板上,一般都采用24PIN的主板供电接口设计,低端的产品一般为20PIN。

不论采用24PIN和20PIN,其插法都是一样的。

主板上24PIN的供电接口主板上20PIN的供电接口电源上为主板供电的24PIN接口为主板供电的接口采用了防呆式的设计,只有按正确的方法才能够插入。

通过仔细观察也会发现在主板供电的接口上的一面有一个凸起的槽,而在电源的供电接口上的一面也采用了卡扣式的设计,这样设计的好处一是为防止用户反插,另一方面也可以使两个接口更加牢固的安装在一起。

二、认识CPU供电接口图解安装详细过程为了给CPU提供更强更稳定的电压,目前主板上均提供一个给CPU单独供电的接口(有4针、6针和8针三种),如下图:主板上提供给CPU单独供电的12V四针供电接口电源上提供给CPU供电的4针、6针与8针的接口安装的方法也相当的简单,接口与给主板供电的插槽相同,同样使用了防呆式的设计,让我们安装起来得心应手。

三、认识SATA串口图解SATA设备的安装SATA串口由于具备更高的传输速度渐渐替代PATA并口成为当前的主流,目前大部分的硬盘都采用了串口设计,由于SATA的数据线设计更加合理,给我们的安装提供了更多的方便。

接下来认识一下主板上的SATA接口。

以上两幅图片便是主板上提供的SATA接口,也许有些朋友会问,两块主板上的SATA口“模样”不太相同。

大家仔细观察会发现,在下面的那张图中,SATA接口的四周设计了一圈保护层,这样对接口起到了很好的保护作用,在一起大品牌的主板上一般会采用这样的设计。

SATA接口的安装也相当的简单,接口采用防呆式的设计,方向反了根本无法插入,细心的用户仔细观察接口的设计,也能够看出如何连接。

【说明书】主板线怎么插电脑主板各种插针接口全程图解教程

【说明书】主板线怎么插电脑主板各种插针接口全程图解教程

【关键字】说明书机箱前面板上的开关、重启按钮与指示灯的连线方法主板说明书中自带的前置控制按钮的连接方法,其中PLED即机箱前置电源工作指示灯插针,有“+”“-”两个针脚,对应机箱上的PLED接口;IDE_LED即硬盘工作指示灯,同样有“+”“-”两个针脚,对应机箱上的IDE_LED 接口;PWRSW为机箱面板上的开关按钮,同样有两个针脚,由于开关键是通过两针短路实现的,因此没有“+”“-”之分,只要将机箱上对应的PWRSW接入正确的插针即可。

RESET 是重启按钮,同样没有“+”“-”之分,以短路方式实现。

SPEAKER是前置的蜂鸣器,分为“+”“-”相位;普通的扬声器无论如何接都是可以发生的,但这里比较特殊。

由于“+”相上提供了+5V的电压值,必须正确安装,以确保蜂鸣器发声。

这是机箱上提供了插头机箱是提供的三种接头。

其中HDDLED是硬盘指示灯,对应主板上的IDE_LED;POWER SW是电源开关,对应主板上的PWRSW;RESET SW是重启开关,对应主板上的RESET。

除了HDD LED硬盘指示灯有“+”“-”之分外,其它两个没有正负之分。

当然,为了方便消费者安装,“+”采用了红、棕与蓝进行了标记,而“-”绝一为白色线缆,这一点在任何的机箱当中是通用的。

前置蜂鸣器插头。

机箱上的前置蜂鸣器插头,用SPEAKER进行了标记,红色表示“+”相位,黑色为“-”相位,对应主板上的SPEAKER。

主板上的开关、重启、电源工作指示灯、硬盘指示灯插针主板上的开关、重启、电源工作指示灯、硬盘指示灯插针,标记的相当清楚,与主板的说明书上完全相同,只要对号入座,便能够正确的连接机箱面板上的控制按钮。

二、慎重:机箱前置USB连接方法机箱前置USB接口虽然连接起来相当简单,但一定要慎重。

在控制按钮连接时,如果出现错误,最多也就是无法开机或重启,前置的USB接口却不同,如果连接错误,只要接通电源即可将主板烧毁,因此我们在连接这些前置的USB接口时一定要细心。

机箱前面板USB接线详细图文教程

机箱前面板USB接线详细图文教程

机箱前面板USB接线详细图文教程你是否拥有一台新电脑且具有前置数据交换接口,但是搞不清楚该如何把这些小线缆连接到主板上。

而且时不是会听有人说:USB前置接口把我的优盘烧了。

痛苦,其实如果能细心正确的接好USB线,这会给我们工作带来很大的方便。

易错客工程师为大家示范一下吧。

不要给凌乱的样子给吓倒了...实际比你想像中还要容易什么是USB?USB它的全称为Universal Serial Bus,中文可译成"万用串列总线",这项技术数年前已经在几家公司中得到发展,如Compaq,IBM,Intel,Microsoft等等。

现在演变成为每一块主板所必须集成的固化物.USB所能连接的设备可达127个且允许热插拔。

意思就是说你不需要断开电源与电脑之间的连接直接分离USB设备。

USB信号传输时需要量5V的电压支持.这个特点允许小设备能直接从电脑电源得到供电,而不需为每个设备提供外置电源.然而,如果你外接几个网络集线器,那外置电源是必须的.USB接品有两种接口外型A和B。

A型接口较普遍,而且很小形像矩形。

B型接口,又称"D"接口,通常只会出现在扩展USB线里。

USB具有两种规格,分别是V1.1,和B。

1.1传输速度为12M/秒,而USB2.0提高至360到480M/秒.USB 2.0是向下兼容USB 1.1,这意味问及此事将一个USB2.0的设备插到USB 1.1口中,只能按USB1.1的速度运行。

刚才为大家简单地介绍USB的发展,及特点,下面让我们来看看该如何把这些小线缆连接到主板。

USB连线回顾在上面顶端的照片,许多的小线缆令它看起来十分烦恼,其实不然,只有4,或者5条线连接到每个端口,而且一般主板通常都有两个端口。

(有时候你从一些OEM版如戴尔,惠普诛如此类的电脑找到单独USB接口。

)领航的第一张图共包括了九条线和两个端口。

如果你是这样的想它,你就会明白只有少量的线缆是工作的。

BV电源线的识别与对接教程

BV电源线的识别与对接教程

BV电源线的识别与对接一、BV电源线的识别与规格BV:聚氯乙烯绝缘铜芯线,独芯线。

BV电源线与RV电源线的区别就在于BV为硬电线,RV为软电线。

BV电源线BV电源线一般有三种规格,有BV1.5,BV2.5,BV4.0,判定的条件为BV电源线的导体横截面积,BV1.5直径大约1.4mm,BV2.5直接大约1.8mm,BV4.0直接大约2.2mm,可用卷尺进行测量。

BV电源线分为两部分:导体和绝缘层,导体为铜材料,国标BV线较软易弯曲的,或者铜颜色较为鲜亮的,此类为铜导体铜含量较高,质量较好。

二:BV电源线的接法与注意事项Ⅰ、BV电源线的几种对接方式:图1 图21、电源线对接:将两端线头剥线7cm~10cm,两端线进行缠绕5~7圈对接。

2、T型连接:将需要接入的支线线头剥7~10cm,主线在需要接入的位置拨开1.5cm~2.5cm,用支线缠绕主线5~7圈完成T型对接。

3、电源线三芯铰接:将需要缠绕的两条支线线头剥7cm~10cm,主线在距线头15cm处剥开线皮,将线皮往线头方向推3cm~4cm,将两条支线并排对主线进行缠绕5~7圈完成对接。

正常三芯铰接是以规格较大的线为主线,BV线与RV线铰接的话以BV线为主线,这样方便缠绕。

4、折弯接电源面板如图所示,虚注意线盒内预留不能太短,线皮不能剥的过长。

5、电源线对接末端不好进行绞紧的,应用工具(鸭嘴钳,老虎钳,尖嘴钳)进行绞紧,不能留有毛刺。

Ⅱ、BV电源线对接的要求及注意事项:1、盒子内部线预留长度:①三芯铰接预留12cm~15cm②折弯接电源面板预留10cm~15cm③电源线对接预留20cm④电源线末端对接预留20cm⑤T型连接很少用在电源面板上,应根据实际情况进行布线和预留;2、电源线对接的要求:①剥线:1.5规格的BV电源线应使用剥线钳的第四个口2.5规格的BV电源线应使用剥线钳的第三个口4.0规格的BV电源线应使用剥线钳的第二个口且注意剥线不伤线,如有伤到线芯应重剥②对接绞线要求:应将电源线对接或铰接5~7圈,应用工具反复绞紧,不能有松动现象,并且绞紧后应用力拉下试验是否结实,且对接铰接完后线头不能有毛刺,以免毛刺刺破黑胶布造成危险。

DIY高手进阶教程-ATX电源使用改造全攻略

DIY高手进阶教程-ATX电源使用改造全攻略

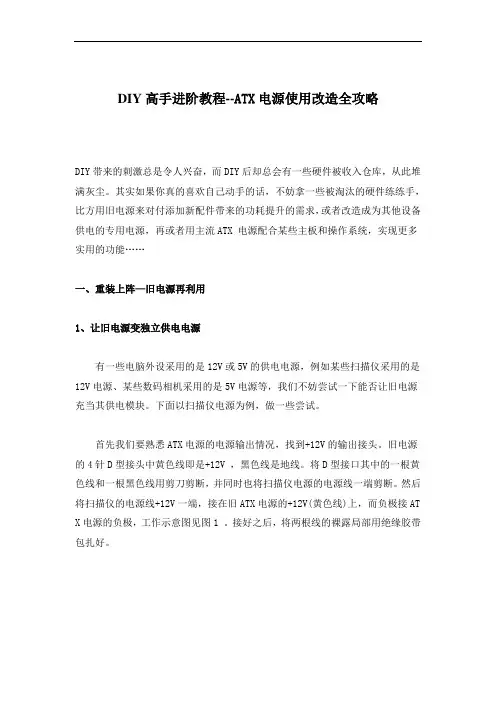

DIY高手进阶教程--ATX电源使用改造全攻略DIY带来的刺激总是令人兴奋,而DIY后却总会有一些硬件被收入仓库,从此堆满灰尘。

其实如果你真的喜欢自己动手的话,不妨拿一些被淘汰的硬件练练手,比方用旧电源来对付添加新配件带来的功耗提升的需求,或者改造成为其他设备供电的专用电源,再或者用主流ATX 电源配合某些主板和操作系统,实现更多实用的功能……一、重装上阵—旧电源再利用1、让旧电源变独立供电电源有一些电脑外设采用的是12V或5V的供电电源,例如某些扫描仪采用的是12V电源、某些数码相机采用的是5V电源等,我们不妨尝试一下能否让旧电源充当其供电模块。

下面以扫描仪电源为例,做一些尝试。

首先我们要熟悉ATX电源的电源输出情况,找到+12V的输出接头。

旧电源的4针D型接头中黄色线即是+12V ,黑色线是地线。

将D型接口其中的一根黄色线和一根黑色线用剪刀剪断,并同时也将扫描仪电源的电源线一端剪断。

然后将扫描仪的电源线+12V一端,接在旧ATX电源的+12V(黄色线)上,而负极接AT X电源的负极,工作示意图见图1 。

接好之后,将两根线的裸露局部用绝缘胶带包扎好。

图1ATX电源需要一个启动信号才能工作,因此我们需要制作启动控制开关,这个启动开关可以从旧机箱里获得。

开关一端接ATX电源20PIN插座中的绿色线,而另一端那么接上黑色线(负极)(如图2)。

图2由于ATX电源的12V供电电流高达8A~12A,因此完全可以满足扫描仪的电流的需要。

如果你的扫描仪是9V供电,那么我们可以在黄色线上,接上一只LM 7809 三端稳压集成电路(如图3所示),黄色线接LM7809的输入端,而对于LM7 809的接地端,那么可接在ATX电源的黑色负极线上。

剩下的LM7809输出端,那么接扫描仪的电源线+12V一端。

2、配合旧光驱打造CD机无论是AT电源,还是ATX电源,先将其4针D型接头接于CD-ROM电源接口中,然后再将有源音箱的音频线插头,接在CD-ROM面板上的音频输出插孔中。

联想一体机电源改造教程

联想一体机电源改造教程

联想一体机电源改造教程联想一体机是一种集成了显示屏、主机和输入设备的电脑设备,其电源是保证其正常运行的重要组成部分。

但是有时候,我们可能需要对联想一体机的电源进行改造,以满足特定需求或提升电源的性能。

本文将为大家介绍一些联想一体机电源改造的方法和步骤。

一、改造目的在进行电源改造之前,首先要明确改造的目的。

可能的改造目的包括提升电源的功率、改善供电稳定性、降低噪音等。

根据不同的需求,我们可以选择不同的改造方法。

二、改造步骤1. 确定电源规格在进行电源改造之前,首先要确定联想一体机原有的电源规格。

可以通过查找联想一体机的说明书或者拆开机箱查看电源型号来获取相关信息。

这样可以确保我们选择的改造方案与原有电源兼容。

2. 选择改造方案根据改造目的和电源规格,我们可以选择适合的改造方案。

常见的改造方案包括更换电源、增加电源容量、调整电源线路等。

3. 更换电源如果我们需要提升电源的功率或改善供电稳定性,可以选择更换电源的方式。

在选择新电源时,要注意其适配性、功率、效率和稳定性等方面的要求。

同时,还要注意新电源的尺寸和接口与联想一体机的兼容性。

4. 增加电源容量如果联想一体机的原有电源容量不足以满足我们的需求,可以考虑增加电源容量的方式来改造。

常见的方法是增加电源模块或增加电源线路。

在进行这种改造时,要确保增加的电源能够稳定供电,并与原有电源系统协调工作。

5. 调整电源线路有时候,联想一体机的电源线路可能存在问题,导致供电不稳定或者噪音较大。

在这种情况下,我们可以考虑调整电源线路来改善问题。

可以通过更换电源线、优化接线等方式来进行调整。

6. 安装改造部件在选择好改造方案后,我们需要按照相应的步骤进行改造部件的安装。

在进行安装时,要注意遵循相应的安装说明和操作规范,确保安装正确。

7. 测试改造效果改造完成后,我们需要对联想一体机进行测试,以确保改造效果符合预期。

可以通过观察供电稳定性、功率输出和噪音等方面来评估改造效果。

电脑安装教程

电脑安装教程

电脑安装教程电脑安装教程电脑已经成为人们生活中不可或缺的一部分,但是对于许多人来说,明白如何正确地安装电脑仍然是一个难题。

下面将为大家详细介绍电脑安装的步骤。

第一步:选择合适的电脑组件在安装电脑之前,我们需要购买合适的电脑组件。

一台基本电脑通常由主板、中央处理器(CPU)、内存(RAM)、硬盘、电源等组件构成。

购买时要考虑到自己的需求和预算,选择合适的品牌和型号。

第二步:准备安装工具在进行电脑安装之前,我们需要准备好一些必要的工具,例如螺丝刀、剪线刀、电池、导热硅脂等。

这些工具在安装过程中会用到,务必准备齐全。

第三步:安装主板将主板放在电脑机箱内,对准机箱的安装孔。

使用螺丝固定主板,确保主板牢固地固定在机箱内。

注意不要使用过大的力气,以免损坏主板。

第四步:安装CPU取下CPU插槽上的保护盖,将CPU轻轻插入插槽中。

确保CPU插入插槽正确并牢固,然后将插槽盖重新安装到原位。

第五步:安装内存查找主板上的内存插槽,轻轻插入内存条。

确保内存插入插槽正确,然后用力按下,直到插槽两侧的卡扣自动锁住内存。

第六步:安装硬盘将硬盘固定在机箱内的硬盘架上,然后使用螺丝固定。

接下来,将硬盘的数据线和电源线分别插入主板和电源上的对应接口。

第七步:连接电源将电源线插入主板上的电源接口,确保连接牢固。

然后将电源插头插入电源插座,并打开电源开关。

第八步:连接显示器、鼠标和键盘使用HDMI、VGA等线缆将显示器与电脑主机连接起来。

然后将鼠标和键盘用USB接口连接。

第九步:启动电脑确保所有设备都连接正确后,按下电源开关,启动电脑。

如果一切正常,电脑将开始自检,并进入操作系统。

总之,电脑安装是一项需要小心操作的任务。

通过以上步骤,我们可以顺利地安装电脑,享受到高效的计算机使用体验。

如果遇到问题,不要急于尝试,可以寻求专业人员的帮助。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电脑电源线连接教程
随着科技的不断进步,电脑已经成为我们日常生活中必不可少的工具。

而电脑的正常运行离不开电源线的连接。

本文将为大家介绍电脑电源线连接的相关知识和步骤。

一、电源线的种类和作用
在开始连接电源线之前,我们首先需要了解电源线的种类和作用。

电源线主要分为两种,一种是电脑主机电源线,另一种是显示器电源线。

电脑主机电源线是连接电脑主机和电源插座的线缆,它负责将电源插座中的电能传递给电脑主机,以供其正常工作。

而显示器电源线则是连接显示器和电源插座的线缆,它的作用是为显示器提供电源,使其能够正常显示图像和文字。

二、电源线的连接步骤
1. 确认电源插座和电源线的类型
在连接电源线之前,我们需要确认电源插座和电源线的类型。

电源插座的类型主要有两种,一种是三孔插座,另一种是两孔插座。

而电源线的类型则根据不同地区和国家会有所差异。

在中国,我们常见的电源线是三孔插头,因此我们需要选择符合电源插座类型的电源线进行连接。

2. 将电源线插入电源插座
确认电源线的类型后,我们需要将电源线插入电源插座。

首先,将电源线的插头对准电源插座的孔口,然后用适当的力气将其插入插座。

插入时要确保插头与插座相匹配,不可强行插入,以免损坏插头或插座。

3. 连接电源线和电脑主机
将电源线插入电源插座后,我们需要将其连接到电脑主机上。

首先,找到电脑主机背面的电源接口,通常位于主机背板的上方或下方。

然后,将电源线的另一端插入电脑主机的电源接口中。

插入时要确保插头与接口相匹配,插入时也要注意力度,不可用力过猛。

4. 连接电源线和显示器
连接电源线和显示器的步骤与连接电源线和电脑主机的步骤类似。

首先,找到显示器背面的电源接口,通常位于显示器背板的下方。

然后,将电源线的另一端插入显示器的电源接口中。

同样要注意插头与接口的匹配,以及插入时的力度。

5. 检查连接是否牢固
完成以上步骤后,我们需要检查连接是否牢固。

轻轻拉动电源线和电脑主机、显示器,确保插头与接口之间没有松动。

如果发现松动,需要重新插入并确保插头与接口相匹配。

三、电源线连接注意事项
在连接电源线时,我们需要注意以下几点:
1. 选择合适的电源线。

根据电源插座的类型选择合适的电源线,不可强行使用不匹配的电源线。

2. 确保插头与插座相匹配。

插入电源线时要确保插头与插座相匹配,不可用力过猛或强行插入。

3. 检查连接是否牢固。

连接完成后要检查插头与接口之间是否牢固,避免松动导致电源中断。

4. 避免电源线过长。

过长的电源线容易缠绕在一起,造成电源线的损坏或电源线的松动。

总结:
电脑电源线连接是电脑正常工作的基础,正确连接电源线可以确保电脑和显示器的正常运行。

通过本文的介绍,相信大家已经了解了电脑电源线连接的步骤和注意事项。

在连接电源线时,一定要仔细操作,确保连接的牢固和正确。

希望本文对大家有所帮助,谢谢阅读!。
