ASMEB管道壁厚自动计算
ASMEB16.34讲稿

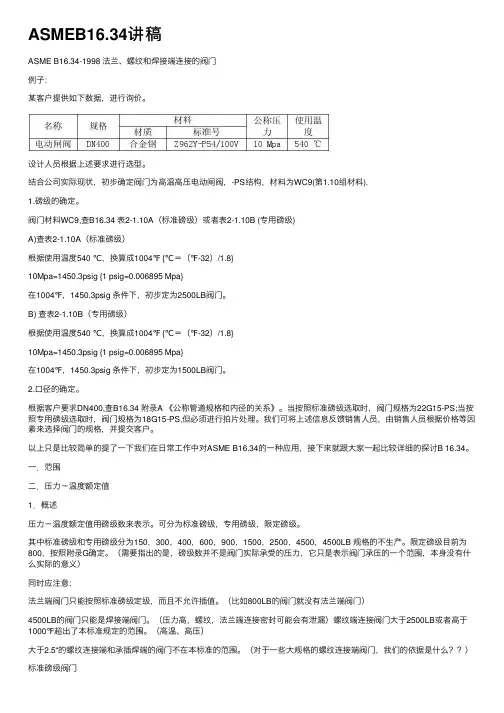

ASMEB16.34讲稿ASME B16.34-1998 法兰、螺纹和焊接端连接的阀门例⼦：某客户提供如下数据，进⾏询价。
设计⼈员根据上述要求进⾏选型。
结合公司实际现状，初步确定阀门为⾼温⾼压电动闸阀，-PS结构，材料为WC9(第1.10组材料).1.磅级的确定。
阀门材料WC9,查B16.34 表2-1.10A（标准磅级）或者表2-1.10B (专⽤磅级)A)查表2-1.10A（标准磅级）根据使⽤温度540 ℃，换算成1004℉ {℃＝（℉-32）/1.8}10Mpa=1450.3psig {1 psig=0.006895 Mpa}在1004℉，1450.3psig 条件下，初步定为2500LB阀门。
B) 查表2-1.10B（专⽤磅级）根据使⽤温度540 ℃，换算成1004℉ {℃＝（℉-32）/1.8}10Mpa=1450.3psig {1 psig=0.006895 Mpa}在1004℉，1450.3psig 条件下，初步定为1500LB阀门。
2.⼝径的确定。
根据客户要求DN400,查B16.34 附录A 《公称管道规格和内径的关系》。
当按照标准磅级选取时，阀门规格为22G15-PS;当按照专⽤磅级选取时，阀门规格为18G15-PS,但必须进⾏拍⽚处理。
我们可将上述信息反馈销售⼈员，由销售⼈员根据价格等因素来选择阀门的规格，并提交客户。
以上只是⽐较简单的提了⼀下我们在⽇常⼯作中对ASME B16.34的⼀种应⽤，接下来就跟⼤家⼀起⽐较详细的探讨B 16.34。
⼀．范围⼆．压⼒－温度额定值1．概述压⼒－温度额定值⽤磅级数来表⽰。
可分为标准磅级，专⽤磅级，限定磅级。
其中标准磅级和专⽤磅级分为150，300，400，600，900，1500，2500，4500，4500LB 规格的不⽣产。
限定磅级⽬前为800，按照附录G确定。
（需要指出的是，磅级数并不是阀门实际承受的压⼒，它只是表⽰阀门承压的⼀个范围，本⾝没有什么实际的意义）同时应注意：法兰端阀门只能按照标准磅级定级，⽽且不允许插值。
ASME管道理论壁厚和重量表
常用管件产品重量/体积表使用说明1本表的管件重量依据ASME B16.9/ASME B16.11等相关规范使用的外径和壁厚进行计算，计算中适当考虑了工艺选料和制造情况对产品重量的影响(如厚度补偿)；故此表所列重量为单件产品的近似净重，供参考。
表格中管表号带S的为不锈钢管件重量，其余为碳钢重量；在查阅不锈钢管件重量时应注意同一管表号的壁厚值碳钢与不锈钢可能不同。
2 90°弯头重量计算公式：W=9.685*10-6R(D2-d2)式中：W — 90°弯头重量，kg；R —弯头的曲率半径（结构尺寸），mm；D —弯头外径，mm；d —弯头内径，mm。
弯头重量公式中采用碳钢比重，即7.85kg/dm3计算。
45°、180°弯头的重量分别按90°弯头重量的1/2和2倍计算。
3钢管重量计算公式：W=0.02466T(D-T)式中：W —钢管每米长度的重量，kg/m；T —钢管壁厚，mm；D —钢管外径，mm。
钢管重量公式中采用碳钢比重，即7.85kg/dm3计算；奥氏体不锈钢管的重量为上式重量的1.015倍。
4对焊管件的重量表中列出的为常用规格的重量，对于未列入表中的同一公称通径、不同壁厚的产品重量，可用估算公式进行重量的大致估算：Q=Wt/T式中：Q —估算的对焊管件重量，kg；W —表中同一公称通径已列出壁厚的产品重量，kg；t —估算的对焊管件的产品壁厚值，mm；T —表中同一公称通径已列出壁厚的产品壁厚值，mm。
5本表所列体积为单件产品外部轮廓体积并考虑了装箱时所占的空间，即表中所示的近似体积为单件产品所占包装物的近似体积，供参考；使用时应注意套装时体积的计算以及小件产品体积是否需要考虑等因素。
附录A钢管的壁厚和每米重量A1 碳钢,合金钢管的壁厚 (ASME B36.10M)公称通径外径公称壁厚 TDN NPS D Sch10 Sch20 Sch30 STD Sch40 Sch60 XS Sch80Sch100 Sch120Sch140Sch160XXS6 1/8 10.3 1.24 - 1.45 1.73 1.73 - 2.41 2.41 - - - - - 8 1/4 13.7 1.65 - 1.85 2.24 2.24 - 3.02 3.02 - - - - - 10 3/8 17.1 1.65 - 1.85 2.31 2.31 - 3.20 3.20 - - - - - 15 1/2 21.3 2.11 - 2.41 2.77 2.77 - 3.73 3.73 - - - 4.78 7.47 20 3/4 26.7 2.11 - 2.41 2.87 2.87 - 3.91 3.91 - - - 5.56 7.82 25 1 33.4 2.77 - 2.90 3.38 3.38 - 4.55 4.55 - - - 6.35 9.09 32 11/4 42.2 2.77 - 2.97 3.56 3.56 - 4.85 4.85 - - - 6.35 9.70 40 11/2 48.3 2.77 - 3.18 3.68 3.68 - 5.08 5.08 - - - 7.14 10.15 50 2 60.3 2.77 - 3.18 3.91 3.91 - 5.54 5.54 - - - 8.74 11.07 65 21/2 73.0 3.05 - 4.78 5.16 5.16 - 7.01 7.01 - - - 9.53 14.02 80 3 88.9 3.05 - 4.78 5.49 5.49 - 7.62 7.62 - - - 11.13 15.24 90 31/2 101.6 3.05 - 4.78 5.74 5.74 - 8.08 8.08 - - - - - 100 4 114.3 3.05 - 4.78 6.02 6.02 - 8.56 8.56 - 11.13 - 13.49 17.12 125 5 141.3 3.40 - - 6.55 6.55 - 9.53 9.53 - 12.70 - 15.88 19.05 150 6 168.3 3.40 - - 7.11 7.11 - 10.97 10.97 - 14.27 - 18.26 21.95 200 8 219.1 3.76 6.35 7.04 8.18 8.18 10.31 12.70 12.7 15.09 18.26 20.62 23.01 22.23 250 10 273.0 4.19 6.35 7.80 9.27 9.27 12.70 12.70 15.09 18.26 21.44 25.40 28.58 25.40 300 12 323.9 4.57 6.35 8.38 9.53 10.31 14.27 12.70 17.48 21.44 25.40 28.58 33.32 25.40 350 14 355.6 6.35 7.92 9.53 9.53 11.13 15.09 12.70 19.05 23.83 27.79 31.75 35.71 - 400 16 406.4 6.35 7.92 9.53 9.53 12.70 16.66 12.70 21.44 26.19 30.96 36.53 40.49 - 450 18 457.0 6.35 7.92 11.13 9.53 14.27 19.05 12.70 23.83 29.36 34.93 39.67 45.24 - 500 20 508 6.35 9.53 12.70 9.53 15.09 20.62 12.70 26.19 32.54 38.10 44.45 50.01 - 550 22 559 6.35 9.53 12.70 9.53 - 22.23 12.70 28.56 34.93 41.28 47.63 53.98 - 600 24 610 6.35 9.53 14.27 9.53 17.48 24.61 12.70 30.96 38.89 46.02 52.37 59.54 - 650 26 660 7.92 12.70 - 9.53 - - 12.70 - - - - - - 700 28 711 7.92 12.70 15.88 9.53 - - 12.70 - - - - - - 750 30 762 7.92 12.70 15.88 9.53 - - 12.70 - - - - - - 800 32 813 7.92 12.70 15.88 9.53 17.48 - 12.70 - - - - - - 850 34 864 7.92 12.70 15.88 9.53 17.48 - 12.70 - - - - - - 900 36 914 7.92 12.70 15.88 9.53 19.05 - 12.70 - - - - - - 950 38 965 - - - 9.53 - - 12.70 - - - - - - 1000 40 1016 - - - 9.53 - - 12.70 - - - - - - 1050 42 1067 - - - 9.53 - - 12.70 - - - - - - 1100 44 1118 - - - 9.53 - - 12.70 - - - - - - 1150 46 1168 - - - 9.53 - - 12.70 - - - - - - 1200 48 1219 - - - 9.53 - - 12.70 - - - - - -公称通径外径每米重量 kg/mDN NPS D Sch10 Sch20 Sch30 STD Sch40 Sch60 XS Sch80Sch100 Sch120Sch140Sch160XXS6 1/8 10.3 0.28 - 0.32 0.37 0.37 - 0.47 0.47 - - - - -8 1/4 13.7 0.49 - 0.54 0.63 0.63 - 0.80 0.80 - - - - -10 3/8 17.1 0.63 - 0.70 0.84 0.84 - 1.10 1.10 - - - - -15 1/2 21.3 1.00 - 1.12 1.27 1.27 - 1.62 1.62 - - - 1.95 2.5520 3/4 26.7 1.28 - 1.44 1.69 1.69 - 2.20 2.20 - - - 1.90 3.6425 1 33.4 2.09 - 2.18 2.50 2.50 - 3.24 3.24 - - - 4.24 5.4532 11/4 42.2 2.70 - 2.87 3.39 3.39 - 4.47 4.47 - - - 5.16 7.7740 11/2 48.3 3.11 - 3.53 4.05 4.05 - 5.41 5.41 - - - 7.25 9.5650 2 60.3 3.93 - 4.48 5.44 5.44 - 7.48 7.48 - - - 11.11 13.4465 21/2 73.0 5.26 - 8.04 8.63 8.63 - 11.41 11.41 - - - 14.92 20.3980 3 88.9 6.45 - 9.92 11.29 11.29 - 15.72 15.72 - - - 21.35 27.6890 31/2 101.6 7.40 - 11.41 13.57 13.57 - 18.63 18.63 - - - - -100 4 114.3 8.36 - 12.91 16.07 16.07 - 22.32 22.32 - 28.32 - 33.54 41.03 125 5 141.3 11.57 - - 21.77 21.77 - 30.97 30.97 - 40.28 - 49.11 57.43 150 6 168.3 13.48 - - 28.26 28.26 - 42.56 42.56 - 54.20 - 67.56 79.22 200 8 219.1 19.96 33.31 36.81 42.55 42.55 53.08 64.64 64.64 75.92 90.44 100.9 111.3 107.9 250 10 273.0 27.78 41.77 51.03 60.31 60.31 81.55 81.55 96.01 114.8 133.1 155.2 172.3 155.2 300 12 323.9 36.00 49.73 65.20 73.88 79.73 109.0 97.46 132.1 159.9 187.0 208.1 238.8 187.0 350 14 355.6 54.69 67.90 81.33 81.33 94.55 126.7 107.4 158.1 195.0 224.7 253.6 281.7 - 400 16 406.4 62.64 77.83 93.27 93.27 123.3 160.1 123.3 203.5 245.6 286.7 333.2 365.4 - 450 18 457.0 70.57 87.71 122.4 105.2 155.8 205.7 139.2 254.6 309.6 363.6 408.3 459.4 - 500 20 508 78.55 117.2 155.1 117.2 183.4 247.8 155.1 311.2 381.5 441.5 508.1 564.8 - 550 22 559 86.54 129.1 171.1 129.1 - 294.3 171.1 373.8 451.4 527.0 611.6 672.3 - 600 24 610 94.53 141.1 209.6 141.1 255.4 355.3 187.1 442.1 547.7 640.0 720.2 808.2 - 650 26 660 127.4 202.7 - 152.9 - - 202.7 - - - - - - 700 28 711 137.3 218.7 271.2 164.9 - - 218.7 - - - - - - 750 30 762 147.3 234.7 292.2 176.8 - - 234.7 - - - - - - 800 32 813 157.2 250.6 312.2 188.8 342.9 - 250.6 - - - - - - 850 34 864 167.2 266.6 332.1 200.3 364.9 - 266.6 - - - - - - 900 36 914 177.0 282.3 351.7 212.6 420.4 - 282.3 - - - - - - 950 38 965 - - - 224.5 - - 298.2 - - - - - - 1000 40 1016 - - - 236.5 - - 314.2 - - - - - - 1050 42 1067 - - - 248.5 - - 330.2 - - - - - - 1100 44 1118 - - - 261.5 - - 346.2 - - - - - - 1150 46 1168 - - - 272.3 - - 351.8 - - - - - - 1200 48 1219 - - - 284.2 - - 377.8 - - - - - -A3 不锈钢管的壁厚和每米重量(ASME B36.19M)公称通径外径Sch5s Sch10s Sch40s Sch80sDN NPS D T kg/m T kg/m T kg/m T kg/m 6 1/8 10.3 - - 1.24 0.28 1.73 0.37 2.41 0.47 8 1/4 13.7 - - 1.65 0.49 2.24 0.63 3.02 0.80 10 3/8 17.1 - - 1.65 0.63 2.31 0.84 3.20 1.10 15 1/2 21.3 1.65 0.80 2.11 1.00 2.77 1.27 3.73 1.62 20 3/4 26.7 1.65 1.03 2.11 1.28 2.87 1.69 3.91 2.20 25 1 33.4 1.65 1.30 2.77 2.09 3.38 2.50 4.55 3.24 32 11/442.2 1.65 1.65 2.77 2.70 3.56 3.39 4.85 4.47 40 11/248.3 1.65 1.91 2.77 3.11 3.68 4.05 5.08 5.41 50 2 60.3 1.65 2.40 2.77 3.93 3.91 5.44 5.54 7.48 65 21/273.0 2.11 3.69 3.05 5.26 5.16 8.63 7.01 11.41 80 3 88.9 2.11 4.51 3.05 6.45 5.49 11.29 7.62 15.27 90 31/2101.6 2.11 5.18 3.05 7.40 5.74 13.57 8.08 18.63 100 4 114.3 2.11 5.84 3.05 8.36 6.02 16.07 8.56 22.32 125 5 141.3 2.77 9.47 3.40 11.57 6.55 21.77 9.53 30.97 150 6 168.3 2.77 11.32 3.40 13.48 7.11 28.26 10.97 42.56 200 8 219.1 2.77 14.79 3.76 19.96 8.18 42.55 12.70 64.64 250 10 273.0 3.40 22.63 4.19 27.78 9.27 60.31 12.70 96.01 300 12 323.9 3.96 31.25 4.57 36.00 9.53 73.88 12.70 132.08 350 14 355.6 3.96 34.36 4.78 41.30 - - - - 400 16 406.4 4.19 41.56 4.78 47.29 - - - - 450 18 457.0 4.19 46.81 4.78 53.26 - - - - 500 20 508 4.78 59.25 5.54 68.61 - - - - 550 22 559 4.78 65.24 5.54 75.53 - - - - 600 24 610 5.54 82.47 6.35 94.45 - - - - 750 30 762 6.35 118.31 7.92 147.36 - - - -。
asme筒体壁厚计算公式
asme筒体壁厚计算公式ASME筒体壁厚计算公式。
ASME（美国机械工程师协会）是一个国际性的专业工程师协会，致力于推动机械工程领域的发展和创新。
在压力容器设计中，ASME提供了一系列的标准和规范，其中包括了对于筒体壁厚的计算公式。
本文将探讨ASME筒体壁厚计算公式的相关内容，并对其进行详细的解析和应用。
在压力容器设计中，筒体是一个常见的结构元件，其主要作用是承受内部介质的压力。
为了确保筒体在工作状态下能够安全可靠地工作，需要对其进行合理的壁厚设计。
ASME提出了一种常用的筒体壁厚计算公式，即根据设计压力、材料强度和容器尺寸等参数来确定筒体壁厚。
ASME筒体壁厚计算公式的一般形式如下：t = PR / (SE 0.6P)。
其中，t表示筒体壁厚，P表示设计压力，R表示筒体内径，S表示材料的允许应力，E表示材料的弹性模量。
在这个公式中，设计压力是决定筒体壁厚的重要参数之一。
设计压力是指在设计条件下，容器内部介质的最大允许压力。
通常情况下，设计压力是由工艺条件、安全因素和法规要求等综合考虑而确定的。
对于不同的设计压力，筒体壁厚的要求也会有所不同。
另一个影响筒体壁厚的因素是材料的允许应力。
材料的允许应力是指在设计条件下，材料可以承受的最大应力值。
通常情况下，材料的允许应力是由材料的屈服强度、拉伸强度和安全系数等参数综合确定的。
不同的材料具有不同的允许应力值，因此在选择材料时需要充分考虑其强度特性。
除了设计压力和材料的允许应力外，筒体壁厚还受到筒体内径和材料的弹性模量的影响。
筒体内径是指筒体的直径尺寸，通常情况下，筒体内径越大，所需的壁厚也会越大。
材料的弹性模量是指材料在弹性阶段的应力-应变关系中的斜率，它是材料的刚度指标，对于筒体壁厚的计算也具有重要的影响。
在实际的工程设计中，根据ASME提供的筒体壁厚计算公式，可以通过对设计压力、材料的允许应力、筒体内径和材料的弹性模量等参数进行合理的选择和计算，来确定合适的筒体壁厚。
管道计算书(ASME B31.3)
h1 = 2.5(Th- Ch) = 122.5
h2 = 2.5(Tb- Cb) = 82.5
L4 = MIN(h , h1 , h2) = 70.0
A1 = th d1 = 4469.21
A2 =（2d2 - d1）(Th - th - Ch) = 1757.45
A3 = 2L4(Tb – tb – Cb) = 2333.41
db 100
mm
Tb 35
mm
C1 2
mm
C2 0
mm
质量
mm
温度对壁厚的修正系数 Y 0.4
mm
管道材料名称
NAME 16Mng
管道设计温度许用应力 S 140
MPa
支管厚度计算
厚度附加量 计算厚度
Cb = C1 + C2 = 2.0
tb
=
P(db + 2Cb ) = 2[SEW- P(1- Y)]
A4 = 2hw 2 = 800.0
A2 + A3 + A4 = 4890.86
〉 A1 , 满足补强要求.
焊缝高度校核
hw 〉1.414MIN(0.7 Tb , 6) = 8.48
PAGE 3
Email: LijianweiA@
有效补强宽度 d2
有效补强高度 L4
需要补强面积 主管补强面积 支管补强面积 焊缝补强面积
总补强面积
d1 = db + 2Cb = 102.0
dbh =(Tb-Cb)+(Th- Ch)+d1/2 = 220.5
d = MAX(d1 , dbh) = 220.5
d2 = MIN(d , L) = 220.5
不锈钢管壁厚计算

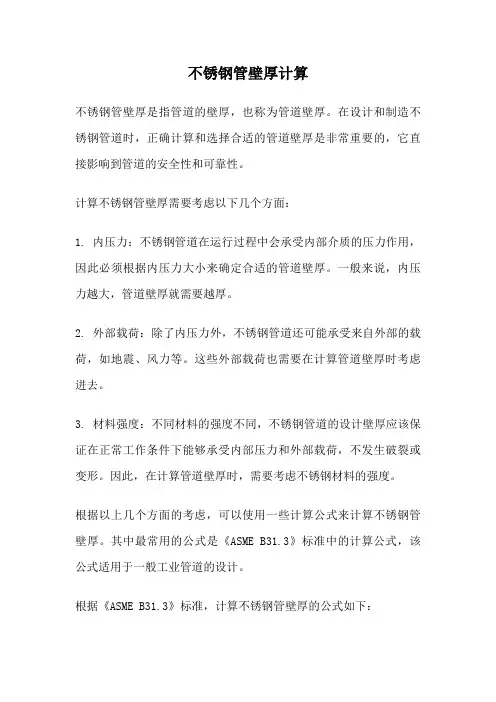

不锈钢管壁厚计算不锈钢管壁厚是指管道的壁厚，也称为管道壁厚。
在设计和制造不锈钢管道时，正确计算和选择合适的管道壁厚是非常重要的，它直接影响到管道的安全性和可靠性。
计算不锈钢管壁厚需要考虑以下几个方面：1. 内压力：不锈钢管道在运行过程中会承受内部介质的压力作用，因此必须根据内压力大小来确定合适的管道壁厚。
一般来说，内压力越大，管道壁厚就需要越厚。
2. 外部载荷：除了内压力外，不锈钢管道还可能承受来自外部的载荷，如地震、风力等。
这些外部载荷也需要在计算管道壁厚时考虑进去。
3. 材料强度：不同材料的强度不同，不锈钢管道的设计壁厚应该保证在正常工作条件下能够承受内部压力和外部载荷，不发生破裂或变形。
因此，在计算管道壁厚时，需要考虑不锈钢材料的强度。
根据以上几个方面的考虑，可以使用一些计算公式来计算不锈钢管壁厚。
其中最常用的公式是《ASME B31.3》标准中的计算公式，该公式适用于一般工业管道的设计。
根据《ASME B31.3》标准，计算不锈钢管壁厚的公式如下：t = (P * D) / (2 * S * E + 0.8 * P)其中，t表示管道壁厚，P表示内压力，D表示管道外径，S表示材料的允许应力，E表示焊接接头的效率。
需要注意的是，上述公式中的各个参数都需要根据具体的工程要求和材料性质来确定。
内压力、管道外径和材料允许应力可以根据实际情况进行计算或查询相关资料获取。
而焊接接头的效率则需要根据焊接工艺和焊接材料的性质来确定。
在实际应用中，还需要考虑到一些附加因素，如管道的耐腐蚀性能、温度影响、管道连接方式等。
这些因素也会对管道壁厚的计算和选择产生一定的影响。
不锈钢管壁厚的计算是一个复杂的过程，需要综合考虑多个因素。
合理选择管道壁厚可以确保管道的安全运行，提高管道的可靠性和使用寿命。
因此，在设计和制造不锈钢管道时，必须严格按照相关标准和规范进行计算，并进行充分的工程实践验证，确保管道的质量和安全性。
圆管壁厚计算公式
圆管壁厚计算公式圆管壁厚是指圆管壁的厚度，它是圆管的一个重要参数，直接影响着圆管的强度和使用性能。
计算圆管壁厚需要考虑多个因素，包括圆管的材料、管径、应力、应变等。
常用的计算圆管壁厚的公式有以下几种：1.最小壁厚计算公式：最小壁厚=（PD）/2S其中，P是管道的设计压力，D是管道的外径，S是管道材料的焊接缺陷容许应力。
这个公式主要应用于管道设计中，按照设计压力和材料的应力容许值来计算管道的最小壁厚，以确保管道的安全性和可靠性。
2.强度计算公式：壁厚=（PR）/（2S-0.8P）其中，R是标准中的过冲系数，P是管道的设计压力，S是管道材料的应力容许值。
这个公式主要应用于强度计算中，通过考虑管道材料的应力容许值和设计压力，计算管道的壁厚，以确保管道在压力下不会出现破裂或塑性变形。
3.按照ASMEB31.3标准计算公式：t=(PD)/(2SE-SyP)其中，t是管道的壁厚，P是管道的设计压力，D是管道的外径，S是材料的应力容许值，E是焊接效率，Sy是材料的屈服强度。
这个公式主要应用于ASMEB31.3标准中，考虑了多种因素的影响，包括焊接效率、材料的屈服强度等。
4. 按照ASME Boiler and Pressure Vessel Code 计算公式：t=(PD)/(2SE+0.8PY)其中，t是管道的壁厚，P是管道的设计压力，D是管道的外径，S是材料的应力容许值，E是焊接效率，Y是相对于屈服强度的系数。
这个公式主要应用于ASME Boiler and Pressure Vessel Code标准中，考虑了焊接效率和材料的屈服强度之间的关系。
总结起来，圆管壁厚的计算公式需要根据具体的应用标准和设计要求来确定。
不同的计算公式适用于不同的应用场景和设计标准，这些公式都是经过实践验证的，并且能够很好地满足工程设计的需求。
在计算壁厚时，需要准确选择合适的公式，并且需要考虑多种因素的影响，包括设计压力、材料的应力容许值、焊接效率、屈服强度等，以确保计算结果的准确性和合理性。
管道壁厚计算方法[1]
![管道壁厚计算方法[1]](https://img.taocdn.com/s3/m/81aa6bccad51f01dc281f1e7.png)
设计上会针对不同的介质情况作出说明。
一般以4.0MPa为界合理的管壁厚可以按管子表号(Sch．)表示壁厚系列这是1938年美国国家标准协会ANSIB36.10(焊接和无缝钢管)标准所规定的。
管子表号(Sch．)是设计压力与设计温度下材料的许用应力的比值乘以1000，并经圆整后的数值。
即：Sch .=P/[ó]t×1000式中P—设计压力，MPa；[ó]t—设计温度下材料的许用应力，MPa。
无缝钢管与焊接钢管的管子表号可查资料确定。
ANSI B36.10和JIS标准中的管子表号为；Schl0、20、30、40、60、80、100、120、140、160。
ANSI B36.19中的不锈钢管管子表号为：5S、10S、40S、80S。
管表号(Sch．)并不是壁厚，是壁厚系列。
实际的壁厚，同一管径，在不同的管子表号中其厚度各异。
不同管子表号的管壁厚度，在美国和日本是应用计算承受内压薄壁管厚度的Barlow公式计算并考虑了腐蚀裕量和螺纹深度及壁厚负偏差-12．5％之后确定的，计算壁厚径圆整后才是实际的壁厚。
如果已知钢管的管子表号，可计算出该钢管所能适应的设计压力，即P=Sch..× [ó]t/1000例如，库存Sch40，碳素钢20无缝钢管，当设计温度为350oC时给钢管所能适应设计压力为：P=40×92/1000①=3.68 MPa其中“STD”为标准管壁厚系列代号，“XS”这加强管壁厚系列代号，“XXS”为特加强管壁厚系列代号。
具体的表格数据可参照GB12459-2005的附录B——无缝钢管壁厚分级表各种标准的钢管，其壁厚的表示方法，在欧美日一般用管子表号（Schedule number），而美国制造厂标准化协会（MSS）规定以重量表示管壁的厚度。
对于超高压用钢管壁厚，则不用管子表号的系列，是由计算壁厚方法确定的经济壁厚。
壁厚表示方法有以下几种：1、以管子表号表示的壁厚系列所谓管子表号就是操作压力与操作温度下的材料许用应力的比值乘以1000并经圆整后的数值。
