钢管承受压力壁厚计算方式
管道耐压的计算
管道压力计算公式：
管材可承受的压力(MPa）=管材的抗拉强度（MPa）*管材的壁厚（m）/管材的内径（m）
计算出来后的压力再除以安全系数即可.
如外径10mm，壁厚1mm的不锈钢管，如果抗拉强度为500MPa，那么其可承压力为：500＊0.001/0.008=62。
5MPa
如果安全系数取2，
则实际的承压为62。
5/2=31.25MPa.
根据以上公式也可反算算出需要的壁厚。
不锈钢管压力计算公式：p=（d1—d2）σ/（d2·n）=（d1-d2)［σ]/d2
式中
p：钢管内能承受的压力，kgf/cm^2
d1:钢管外直径，cm
d2：钢管内直径，cm
n：安全系数，通常取n=1。
5-2.0,根据管件重要性也可取更大或更小些。
σ:钢管材料屈服强度，kgf/cm^2
[σ]：钢管材料许用应力，[σ]=σ/n，kgf/cm^2
注意各参数的单位必须一致。
n:安全系数,通常取n=1.5—2.0，根据管件重要性也可取更大或更 ..
钢管的水压试验压力确定：
一般不锈无缝钢管制造完成后的液体试压压力经验计算公式为P=2SR/D (Mpa）
S=壁厚(ｍｍ）Ｒ＝０.４*抗拉强度（Ｍｐａ)
Ｄ＝外径（ｍｍ）
试压时间大于等于５Ｓ,管壁不渗漏为合格。

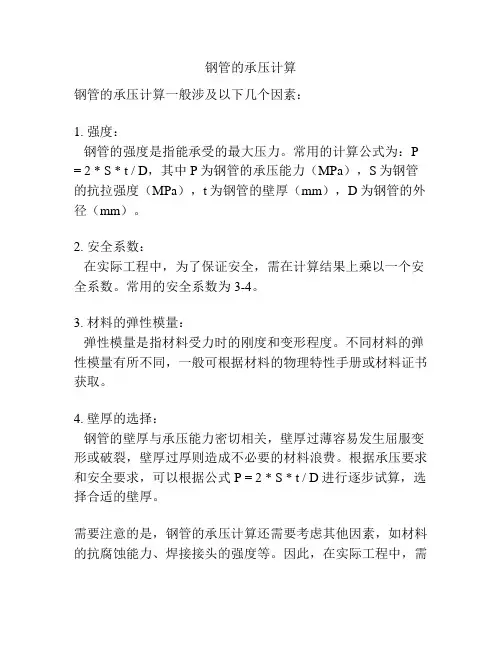

钢管的承压计算
钢管的承压计算
钢管的承压计算一般涉及以下几个因素：
1. 强度：
钢管的强度是指能承受的最大压力。
常用的计算公式为：P = 2 * S * t / D，其中P为钢管的承压能力（MPa），S为钢管的抗拉强度（MPa），t为钢管的壁厚（mm），D为钢管的外径（mm）。
2. 安全系数：
在实际工程中，为了保证安全，需在计算结果上乘以一个安全系数。
常用的安全系数为3-4。
3. 材料的弹性模量：
弹性模量是指材料受力时的刚度和变形程度。
不同材料的弹性模量有所不同，一般可根据材料的物理特性手册或材料证书获取。
4. 壁厚的选择：
钢管的壁厚与承压能力密切相关，壁厚过薄容易发生屈服变形或破裂，壁厚过厚则造成不必要的材料浪费。
根据承压要求和安全要求，可以根据公式P = 2 * S * t / D进行逐步试算，选择合适的壁厚。
需要注意的是，钢管的承压计算还需要考虑其他因素，如材料的抗腐蚀能力、焊接接头的强度等。
因此，在实际工程中，需
要根据具体情况综合考虑，最好由专业工程师进行详细计算和评估。

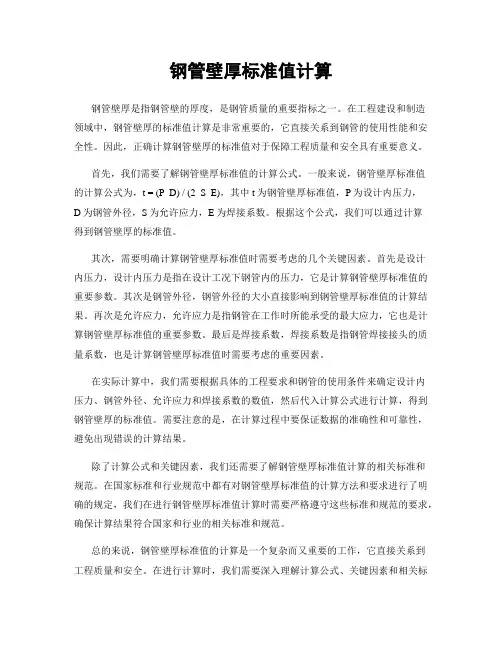

钢管壁厚标准值计算
钢管壁厚标准值计算钢管壁厚是指钢管壁的厚度，是钢管质量的重要指标之一。
在工程建设和制造领域中，钢管壁厚的标准值计算是非常重要的，它直接关系到钢管的使用性能和安全性。
因此，正确计算钢管壁厚的标准值对于保障工程质量和安全具有重要意义。
首先，我们需要了解钢管壁厚标准值的计算公式。
一般来说，钢管壁厚标准值的计算公式为，t = (P D) / (2 S E)，其中t为钢管壁厚标准值，P为设计内压力，D为钢管外径，S为允许应力，E为焊接系数。
根据这个公式，我们可以通过计算得到钢管壁厚的标准值。
其次，需要明确计算钢管壁厚标准值时需要考虑的几个关键因素。
首先是设计内压力，设计内压力是指在设计工况下钢管内的压力，它是计算钢管壁厚标准值的重要参数。
其次是钢管外径，钢管外径的大小直接影响到钢管壁厚标准值的计算结果。
再次是允许应力，允许应力是指钢管在工作时所能承受的最大应力，它也是计算钢管壁厚标准值的重要参数。
最后是焊接系数，焊接系数是指钢管焊接接头的质量系数，也是计算钢管壁厚标准值时需要考虑的重要因素。
在实际计算中，我们需要根据具体的工程要求和钢管的使用条件来确定设计内压力、钢管外径、允许应力和焊接系数的数值，然后代入计算公式进行计算，得到钢管壁厚的标准值。
需要注意的是，在计算过程中要保证数据的准确性和可靠性，避免出现错误的计算结果。
除了计算公式和关键因素，我们还需要了解钢管壁厚标准值计算的相关标准和规范。
在国家标准和行业规范中都有对钢管壁厚标准值的计算方法和要求进行了明确的规定，我们在进行钢管壁厚标准值计算时需要严格遵守这些标准和规范的要求，确保计算结果符合国家和行业的相关标准和规范。
总的来说，钢管壁厚标准值的计算是一个复杂而又重要的工作，它直接关系到工程质量和安全。
在进行计算时，我们需要深入理解计算公式、关键因素和相关标准规范，确保计算过程准确可靠，计算结果符合要求。
只有这样，我们才能保证钢管的使用性能和安全性，为工程建设和制造提供可靠的支持。
钢管承受压力壁厚计算方式
钢管承受压力壁厚计算方式
1.材料强度：首先需要确定钢管材料的强度，通常通过屈服强度或抗拉强度来表示。
屈服强度是材料在受力时开始变形或产生塑性变形的最大应力值，抗拉强度是材料在受拉伸力作用下破坏的最大应力值。
2.安全系数：在计算壁厚时，需要考虑安全系数。
安全系数是指实际工作条件下承受的最大压力与管道设计工作压力之间的比值，用来保证管道的安全性和可靠性。
一般情况下，安全系数的取值范围在1.5到2.0之间。
3.压力：需要确定管道承受的压力，通常以帕斯卡（Pa）或兆帕（MPa）为单位。
压力是指单位面积上的力的作用，可以通过计算液体或气体在管道内产生的压力来确定。
4.钢管尺寸：壁厚的计算还需要考虑钢管的尺寸，包括外径和内径。
钢管的尺寸对于壁厚的计算至关重要。
根据以上因素，可以使用以下公式计算钢管的壁厚：
t=(P*D)/(2*S*F*E+0.8*P)
其中，t表示钢管的壁厚，P表示管道承受的压力，D表示钢管的外径，S表示钢管材料的屈服强度，F表示安全系数，E表示效率系数。
需要注意的是，该公式仅为一种常用的近似计算方法，实际设计中可能还需要考虑其他因素，例如管道的工作条件、温度影响、管道连接方式等。
因此，在实际的工程设计中，应该根据具体情况来确定合适的计算方法和参数。
此外，还需要特别指出的是，以上内容仅为一般性的钢管壁厚计算方法，具体的设计还应根据相关标准和规范进行。
在实际工程中，应该由专业的设计人员来进行具体的计算和评估，以确保钢管的安全性和可靠性。

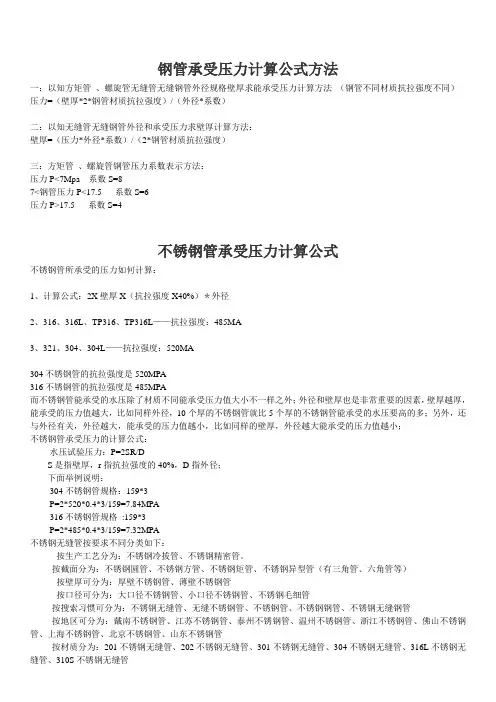

钢管承受压力计算公式
钢管承受压力计算公式方法一：以知方矩管、螺旋管无缝管无缝钢管外径规格壁厚求能承受压力计算方法（钢管不同材质抗拉强度不同）压力=（壁厚*2*钢管材质抗拉强度）/（外径*系数）二：以知无缝管无缝钢管外径和承受压力求壁厚计算方法：壁厚=（压力*外径*系数）/（2*钢管材质抗拉强度）三：方矩管、螺旋管钢管压力系数表示方法：压力P<7Mpa 系数S=87<钢管压力P<17.5 系数S=6压力P>17.5 系数S=4不锈钢管承受压力计算公式不锈钢管所承受的压力如何计算：1、计算公式：2X壁厚X（抗拉强度X40%）＊外径2、316、316L、TP316、TP316L——抗拉强度：485MA3、321、304、304L——抗拉强度：520MA304不锈钢管的抗拉强度是520MPA316不锈钢管的抗拉强度是485MPA而不锈钢管能承受的水压除了材质不同能承受压力值大小不一样之外；外径和壁厚也是非常重要的因素，壁厚越厚，能承受的压力值越大，比如同样外径，10个厚的不锈钢管就比5个厚的不锈钢管能承受的水压要高的多；另外，还与外径有关，外径越大，能承受的压力值越小，比如同样的壁厚，外径越大能承受的压力值越小；不锈钢管承受压力的计算公式：水压试验压力：P=2SR/DS是指壁厚，r指抗拉强度的40%，D指外径；下面举例说明：304不锈钢管规格：159*3P=2*520*0.4*3/159=7.84MPA316不锈钢管规格:159*3P=2*485*0.4*3/159=7.32MPA不锈钢无缝管按要求不同分类如下：按生产工艺分为：不锈钢冷拔管、不锈钢精密管。
按截面分为：不锈钢圆管、不锈钢方管、不锈钢矩管、不锈钢异型管（有三角管、六角管等）按壁厚可分为：厚壁不锈钢管、薄壁不锈钢管按口径可分为：大口径不锈钢管、小口径不锈钢管、不锈钢毛细管按搜索习惯可分为：不锈钢无缝管、无缝不锈钢管、不锈钢管、不锈钢钢管、不锈钢无缝钢管按地区可分为：戴南不锈钢管、江苏不锈钢管、泰州不锈钢管、温州不锈钢管、浙江不锈钢管、佛山不锈钢管、上海不锈钢管、北京不锈钢管、山东不锈钢管按材质分为：201不锈钢无缝管、202不锈钢无缝管、301不锈钢无缝管、304不锈钢无缝管、316L不锈钢无缝管、310S不锈钢无缝管无缝钢管承受压力计算公式方法一：以知无缝管无缝钢管外径规格壁厚求能承受压力计算方法（钢管不同材质抗拉强度不同）压力=（壁厚*2*钢管材质抗拉强度）/（外径*系数）二：以知无缝管无缝钢管外径和承受压力求壁厚计算方法：壁厚=（压力*外径*系数）/（2*钢管材质抗拉强度）三：钢管压力系数表示方法：压力P<7Mpa 系数S=87<钢管压力P<17.5 系数S=6压力P>17.5 系数S=4钢管理论重量表单位：Ｋg/m壁厚外径 3 3.5 4 4.5 5 5.5 6注：计算常用型材理论重量计算公式：m=F×L×ρm—质量Kg ；F—断面积m2/m ；L—长度m ；ρ—密度*Kg/m3☆其中：F断面积计算方法：1、方钢F= a22、钢管F=3.1416×＄（D-＄）D—直径＄—厚度3、钢板、扁钢F= a×＄a—宽度密度：钢材：7.85*103 kg/m3铝：2.5～2.95*103铜：8.45～8.9*103铸铁：6.6～7*103尼龙：1.04～1.15*103小口径无缝钢管分类优质碳素结构钢碳素结构钢低合金高强度结构钢合金结构钢不锈钢20#结构钢小口径无缝钢管一般规格外径在（3mm-42mm）之间的大家习惯称之为小口径无缝管、因为他的直径比较的小。

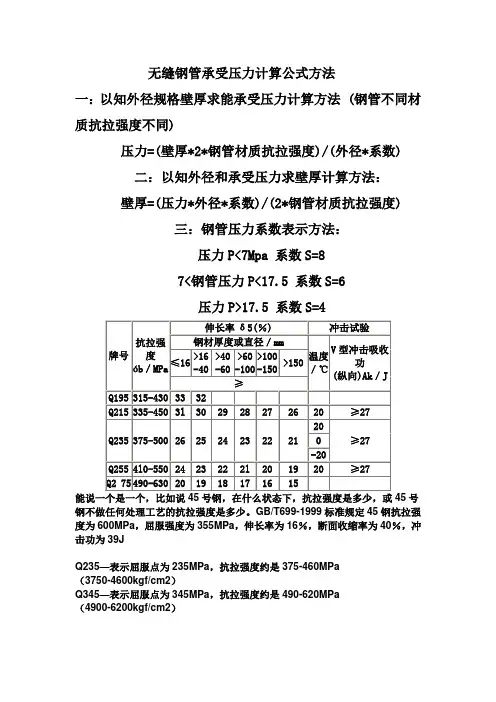

无缝钢管承受压力计算公式方法
一：以知外径规格壁厚求能承受压力计算方法 (钢管不同材质抗拉强度不同)
压力=(壁厚*2*钢管材质抗拉强度)/(外径*系数)
二：以知外径和承受压力求壁厚计算方法：
壁厚=(压力*外径*系数)/(2*钢管材质抗拉强度)
三：钢管压力系数表示方法：
压力P<7Mpa 系数S=8
7<钢管压力P<17.5 系数S=6
Q235—表示屈服点为235MPa，抗拉强度约是375-460MPa（3750-4600kgf/cm2）
Q345—表示屈服点为345MPa，抗拉强度约是490-620MPa（4900-6200kgf/cm2）
20号钢属《优质碳素结构钢》GB/T699-1999,屈服强度245Mpa,抗拉强度410Mpa.
压力P>17.5 系数S=4
牌号
抗拉强度
ób／MPa
伸长率δ5(％)
冲击试验
钢材厚度或直径／mm
温度
／℃
V型冲击吸收功
(纵向)Ak／J
≤16
>16
-40
>40
-60
>60
-100
>100
-150
>150
≥
Q335-450
3l
30
29
28
27
26
20
≥27
Q235
375-500
26
25
24
23
22
21
20
≥27
0
-20
Q255
4l0-550
24
23
22
2l
20
19
20
≥27
钢管壁厚计算公式
钢管壁厚计算公式
钢管壁厚计算公式是用来计算按照一定的使用要求，在给定的工况条件下，采用某种特定类型的钢管所能达到的最小壁厚。
这种方法可以帮助用户根据工况参数、使用要求等，选择出合适的钢管壁厚，从而保证钢管的安全使用。
钢管壁厚计算公式主要包括三个部分，即承压计算公式、焊缝系数和外径系数。
1.承压计算公式：
钢管壁厚计算所需要的承压计算公式如下：
t=P/2σK
其中，t为钢管壁厚，单位是mm；P为钢管受压的工作压力，单位是MPa；σ是钢管的材料应力，单位也是MPa；K是壁厚系数，用于表示钢管的不同外径、材料和工况对于壁厚的影响，正常情况下，K的取值范围为
0.72~0.85。
2.焊缝系数：
由于钢管的焊接性能会影响钢管的承压能力，因此，在计算钢管壁厚时，需要考虑到焊缝系数这一因素。
焊缝系数指的是对于焊接钢管而言，其壁厚要比对应焊接前壁厚增加的比例。
一般情况下，焊缝系数取值为1.1。
3.外径系数：
外径系数是用来表示不同外径钢管的壁厚的，其计算公式为：
K = 0.5 + 2.25 (d/D)^2
其中，d为钢管内径，单位是mm；D为钢管外径，单位也是mm。
以上就是钢管壁厚计算公式的详细说明，它通过计算不同工况条件下采用某种特定钢管所能达到的最小壁厚，从而帮助用户根据工况参数和使用要求，选择出合适的钢管壁厚，从而保证钢管的安全使用。
钢管承受压力计算公式
钢管承受压力计算公式方法一：以知方矩管、螺旋管无缝管无缝钢管外径规格壁厚求能承受压力计算方法（钢管不同材质抗拉强度不同）压力=（壁厚*2*钢管材质抗拉强度）/（外径*系数）二：以知无缝管无缝钢管外径和承受压力求壁厚计算方法：壁厚=（压力*外径*系数）/（2*钢管材质抗拉强度）三：方矩管、螺旋管钢管压力系数表示方法：压力P<7Mpa 系数S=87<钢管压力P<17.5 系数S=6压力P>17.5 系数S=4不锈钢管承受压力计算公式不锈钢管所承受的压力如何计算：1、计算公式：2X壁厚X（抗拉强度X40%）＊外径2、316、316L、TP316、TP316L——抗拉强度：485MA3、321、304、304L——抗拉强度：520MA304不锈钢管的抗拉强度是520MPA?316不锈钢管的抗拉强度是485MPA?而不锈钢管能承受的水压除了材质不同能承受压力值大小不一样之外；外径和壁厚也是非常重要的因素，壁厚越厚，能承受的压力值越大，比如同样外径，10个厚的不锈钢管就比5个厚的不锈钢管能承受的水压要高的多；另外，还与外径有关，外径越大，能承受的压力值越小，比如同样的壁厚，外径越大能承受的压力值越小；不锈钢管承受压力的计算公式：水压试验压力：P=2SR/DS是指壁厚，r指抗拉强度的40%，D指外径；下面举例说明：304不锈钢管规格：159*3P=2*520*0.4*3/159=7.84MPA316不锈钢管规格:159*3P=2*485*0.4*3/159=7.32MPA不锈钢无缝管按要求不同分类如下：按生产工艺分为：不锈钢冷拔管、不锈钢精密管。
按截面分为：不锈钢圆管、不锈钢方管、不锈钢矩管、不锈钢异型管（有三角管、六角管等）按壁厚可分为：厚壁不锈钢管、薄壁不锈钢管按口径可分为：大口径不锈钢管、小口径不锈钢管、不锈钢毛细管按搜索习惯可分为：不锈钢无缝管、无缝不锈钢管、不锈钢管、不锈钢钢管、不锈钢无缝钢管按地区可分为：戴南不锈钢管、江苏不锈钢管、泰州不锈钢管、温州不锈钢管、浙江不锈钢管、佛山不锈钢管、上海不锈钢管、北京不锈钢管、山东不锈钢管按材质分为：201不锈钢无缝管、202不锈钢无缝管、301不锈钢无缝管、304不锈钢无缝管、316L 不锈钢无缝管、310S不锈钢无缝管无缝钢管承受压力计算公式方法一：以知无缝管无缝钢管外径规格壁厚求能承受压力计算方法（钢管不同材质抗拉强度不同）压力=（壁厚*2*钢管材质抗拉强度）/（外径*系数）二：以知无缝管无缝钢管外径和承受压力求壁厚计算方法：壁厚=（压力*外径*系数）/（2*钢管材质抗拉强度）三：钢管压力系数表示方法：压力P<7Mpa 系数S=87<钢管压力P<17.5 系数S=6压力P>17.5 系数S=4钢管理论重量表单位：Ｋg/m壁厚外径 3 3.5 4 4.5 5 5.5 6注：计算常用型材理论重量计算公式：m=F×L×ρm—质量Kg ；F—断面积m2/m ；L—长度m ；ρ—密度*Kg/m3☆其中：F断面积计算方法：1、方钢F= a22、钢管F=3.1416×＄（D-＄）D—直径＄—厚度3、钢板、扁钢F= a×＄a—宽度密度：钢材：7.85*103 kg/m3铝：2.5～2.95*103铜：8.45～8.9*103铸铁：6.6～7*103尼龙：1.04～1.15*103小口径无缝钢管分类优质碳素结构钢碳素结构钢低合金高强度结构钢合金结构钢不锈钢20#结构钢小口径无缝钢管一般规格外径在（3mm-42mm）之间的大家习惯称之为小口径无缝管、因为他的直径比较的小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢管承受压力壁厚计算方式
作者：大口径钢管来源：原创点击数： 271 更新时间：2010年03月12 【字体：
大中小】
碳钢、合金钢无缝钢管和焊接钢管在受内压时，共壁厚按下式计算：
PD
δ = ────── + C
200[σ]φ+P
(2-1)
式中d——管璧厚度(毫米)；
P——管内介质工怍压力(公斤/厘米2)；在压力不高时，式中分母的P值可取p=0，以简化计算；
D——管子外径(毫米)；
φ——焊缝系数，无缝钢管φ=1，直缝焊接钢管φ=，螺旋缝焊接钢管φ=；
[σ]——管材的许用应力(公斤/毫米2)，管材在各种温度下的许用应力值详见表2-5；
C——管子壁厚附加量(毫米)。
管子壁厚附加量按下式确定：
C = C1 + C2 + C3
(2-2)
式中C1——管子壁厚负偏差附加量(毫术)。
无缝钢管(YB231-70)和石油裂化用钢管(YB237-70)壁厚负偏差见表2-1。
表2-1 无缝钢管和石油裂化用钢管壁厚负偏差
钢静种尝壁恒(毫米)壁厚偏差(％)
冷拔(冷轧)钢管>1-15
热轧钢管-15
>20
不锈钢、耐酸钢无缝钢管(YB 804-70)壁厚负偏差见表2-2。
表2-2 不锈铜、耐酸钢无缝钢管壁厚负偏差
钢管种类壁厚(毫米)
壁厚偏差(％)
普通级高级
冷拨(冷扎)钢管≤1毫米毫米＞1-3-15-10＞3-10
热扎钢管≤10-15
＞10～20-20-15＞20-15
普通碳素结构钢和优质碳素结构钢厚钢板的厚度负偏差，按热轧厚钢板厚度负偏差(GB709-65)的规定，见表2-3。
表2-3 热轧厚钢板的厚度负偏差
(毫米)
宽度
600~17001701~18001801~20002001~2500
厚度负偏差
厚度
4
~
5~7
8~10
11~25
26~30
C2——腐蚀裕度(毫米);
介质对管子材料的腐蚀速度≤毫米/年时(包括大气腐蚀)，单面腐蚀取C2=毫米，双面腐蚀取C2=2～毫米。
当管子外面涂防腐油漆时，可认为是单面腐蚀，当管子内外壁均有较严重的腐蚀时，则认为是双面腐蚀。
介质对管子材料的腐蚀速度大于毫米/年时，由设计者根据腐蚀速度与设计寿命决定C2值。
C3——管子加工减薄量(毫米)。
车螺纹的管子，C3即为螺纹的深度；如管子不车螺纹，则C3=°圆锥状管螺纹(YB822-57)的螺纹深度见表2-4。
表2-4 55°圆锥状管螺纹深度
公称直径(英寸)螺纹深度(毫米)
½
¾
1
1¼
1½
2
2½
3
4
5
6
