无缝钢管承受压力计算公式方法

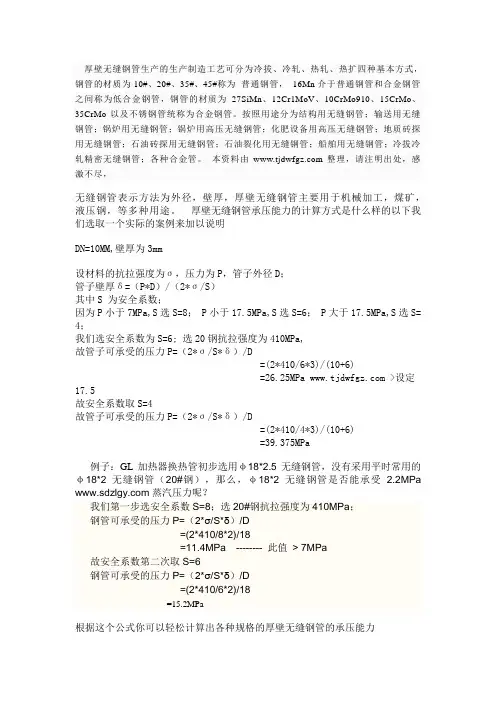

厚壁无缝钢管及其承压能力计算方式
厚壁无缝钢管生产的生产制造工艺可分为冷拔、冷轧、热轧、热扩四种基本方式，钢管的材质为10#、20#、35#、45#称为普通钢管，16Mn介于普通钢管和合金钢管之间称为低合金钢管，钢管的材质为27SiMn、12Cr1MoV、10CrMo910、15CrMo、35CrMo以及不锈钢管统称为合金钢管。
按照用途分为结构用无缝钢管；输送用无缝钢管；锅炉用无缝钢管；锅炉用高压无缝钢管；化肥设备用高压无缝钢管；地质砖探用无缝钢管；石油砖探用无缝钢管；石油裂化用无缝钢管；船舶用无缝钢管；冷拔冷轧精密无缝钢管；各种合金管。
本资料由www.tjdwfgz.c om整理，请注明出处，感激不尽，无缝钢管表示方法为外径，壁厚，厚壁无缝钢管主要用于机械加工，煤矿，液压钢，等多种用途。
厚壁无缝钢管承压能力的计算方式是什么样的以下我们选取一个实际的案例来加以说明DN=10MM,壁厚为3mm设材料的抗拉强度为σ，压力为P，管子外径D；管子壁厚δ=（P*D）/（2*σ/S）其中S 为安全系数；因为P小于7MPa,S选S=8； P小于17.5MPa,S选S=6； P大于17.5MPa,S选S= 4；我们选安全系数为S=6; 选20钢抗拉强度为410MPa,故管子可承受的压力P=（2*σ/S*δ）/D=(2*410/6*3)/(10+6)=26.25MPa >设定17.5故安全系数取S=4故管子可承受的压力P=（2*σ/S*δ）/D=(2*410/4*3)/(10+6)=39.375MPa例子：GL加热器换热管初步选用φ18*2.5无缝钢管，没有采用平时常用的φ18*2无缝钢管（20#钢），那么，φ18*2无缝钢管是否能承受 2.2MPa 蒸汽压力呢？我们第一步选安全系数S=8；选20#钢抗拉强度为410MPa；钢管可承受的压力P=（2*σ/S*δ）/D=(2*410/8*2)/18=11.4MPa -------- 此值> 7MPa故安全系数第二次取S=6钢管可承受的压力P=（2*σ/S*δ）/D=(2*410/6*2)/18=15.2MPa根据这个公式你可以轻松计算出各种规格的厚壁无缝钢管的承压能力。
钢管承压计算公式_无缝钢管压力壁厚对照表_直缝焊管承受压力表
钢管承压计算公式/无缝钢管压力壁厚对照表/直缝焊管承受压力表Via 常州精密钢管博客钢管承压计算公式/无缝钢管压力壁厚对照表/直缝焊管承受压力表钢管管道的承压问题一直是困扰广大钢管从业人员的细节性问题，每个人都能通过钢仔压力壁厚对照表来比对钢管的承压能力，但具体到某一根铜管上来讲，这根钢管的承压能力到底有多大，这个问题就有点棘手了。
因为通过对照表来查询，这只是最保守的方法，而且这个数据也不是完全正确，这些数据虽然也是通过大量的科学实验得出的，但它也只是一个大体数据并不绝对准确。
因为钢管承压能力这个问题还要受工作环境中温度、内部流体、钢管生产流程等等一系列的问题所影响。
如果在我们测算出铜管的外径、壁厚、铜管材质的抗拉强度的情况下，我们可以通过计算分式来计算钢管的承压能力,当然这里面涉及到的数据都是经过实际测算的准确的，且钢管材质的机械性能是有保证的。
这样我们获取的数据就有了一定保证。
钢管承压能力和壁厚的计算公式:压力= (壁厚×2×钢管材质抗拉强度) / (外径*系数)上面所提到的钢管压力系数不是一个固定的数值，它是要根据铜管的实际承压能力而变的。
下面就是钢管压力系数的界定范围:当压力P<7Mpa 时，系数为S=8 ;当 7<钢管压力P<17.5时，系数为S =6 ;当压力P>17.5时，系数为S =4 。
一、无缝碳钢管压力及壁厚表单位：mm材料PNMPaDN 101520253240506580100125150200250300350400450500600≤1.62.53333 3.53.54444 4.55677888920#12CrMo 15CrMo 12Cr1MoV2.5 2.533323.53.544444.5567788910 4.0 2.53333 3.53.544 4.555.578910111213156.4333 3.53.53.54 4.55678911121416171922 10.03 3.53.54 4.54.55678910131518202216.04 4.55566789111315192426303420.04 4.556678911131518222832364.0T3.544 4.5555.510Cr5Mo ≤1.62.53333 3.53.54 4.544 4.5 5.57788889 2.5 2.53333 3.53.54 4.545 4.5 5.5778991012 4.0 2.53333 3.53.54 4.55 5.5689101112141518 6.4333 3.544 4.55 5.57891113141618202226 10.03 3.544 4.55 5.57891012151822242616.04 4.555678910121518222832364020.04 4.55678911121518222634384.0T3.544 4.5555.516Mn 15MnV ≤1.62.52.52.53333 3.53.53.5 3.54 4.55 5.566667 2.5 2.52.52.53333 3.53.53.5 3.54 4.55 5.567789 4.0 2.52.52.53333 3.53.54 4.5567889101112 6.4 2.5333 3.53.53.54 4.556789111213141618 10.033 3.53.544 4.556789111315171916.03.53.5 4.55581112222520.03.545 5.56913152630二、无缝不锈钢管压力及壁厚表单位：mm材料PNMPa DN1015202532405065801001251502002503003504004505006001Cr18Ni9Ti含Mo不锈钢≤1.0222 2.52.52.52.52.52.533 3.5 3.5 3.544 4.51.622.52.52.52.52.5333333.5 3.544.5552.52 2.52.52.52.52.53333.5 3.544.55667 4.02 2.52.52.52.52.533 3.54 4.55678910 6.4 2.52.52.5333 3.54 4.5567810111314 4.0T3 3.53.5444 4.5三、焊接钢管压力及壁厚表单位：mm材料PNMPa DN20025030035040045050060070080090010001100120014001600焊接碳钢管（Q235/A20）0.2555555556666667770.6556666677778889101.055666778899101111121.66677889101112131415162.57899101112131516焊接不锈钢管3040.253333 3.5 3.5 3.5444 4.5 4.5 0.633 3.5 3.5 3.544 4.555663.54.5 4.55.567466789589101213四、根据压力计算钢管管道的选用壁厚的计算器：这是一个EXCEL的计算程序，填入相关的数据，就可以自动计算出选用钢管的厚度，非常方便。
管道耐压的计算
管道压力计算公式:
管材可承受的压力（MPa)=管材的抗拉强度（MPa）*管材的壁厚（m)/管材的内径（m）
计算出来后的压力再除以安全系数即可。
如外径10mm，壁厚1mm的不锈钢管，如果抗拉强度为500MPa，那么其可承压力为:500*0.001/0。
008=62。
5MPa
如果安全系数取2，
则实际的承压为62。
5/2=31。
25MPa。
根据以上公式也可反算算出需要的壁厚。
不锈钢管压力计算公式:p=（d1-d2）σ/(d2·n）=(d1—d2）[σ]/d2
式中
p:钢管内能承受的压力，kgf/cm^2
d1：钢管外直径，cm
d2：钢管内直径，cm
n：安全系数，通常取n=1。
5—2。
0，根据管件重要性也可取更大或更小些。
σ：钢管材料屈服强度，kgf/cm^2
[σ]:钢管材料许用应力，［σ]=σ/n,kgf/cm^2
注意各参数的单位必须一致。
n:安全系数，通常取n=1.5—2。
0，根据管
件重要性也可取更大或更。
.
钢管的水压试验压力确定：
一般不锈无缝钢管制造完成后的液体试压压力经验计算公式为P=2SR/D (Mpa）
S=壁厚（ｍｍ）Ｒ＝０。
４*抗拉强度(Ｍｐａ)
Ｄ＝外径（ｍｍ）
试压时间大于等于５Ｓ，管壁不渗漏为合格。

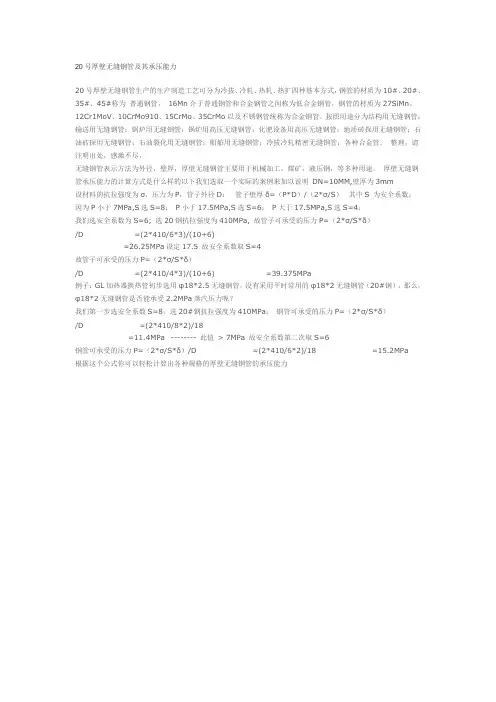

20#无缝钢管承压能力计算方法
20号厚壁无缝钢管及其承压能力20号厚壁无缝钢管生产的生产制造工艺可分为冷拔、冷轧、热轧、热扩四种基本方式，钢管的材质为10#、20#、35#、45#称为普通钢管，16Mn介于普通钢管和合金钢管之间称为低合金钢管，钢管的材质为27SiMn、12Cr1MoV、10CrMo910、15CrMo、35CrMo以及不锈钢管统称为合金钢管。
按照用途分为结构用无缝钢管；输送用无缝钢管；锅炉用无缝钢管；锅炉用高压无缝钢管；化肥设备用高压无缝钢管；地质砖探用无缝钢管；石油砖探用无缝钢管；石油裂化用无缝钢管；船舶用无缝钢管；冷拔冷轧精密无缝钢管；各种合金管。
整理，请注明出处，感激不尽，无缝钢管表示方法为外径，壁厚，厚壁无缝钢管主要用于机械加工，煤矿，液压钢，等多种用途。
厚壁无缝钢管承压能力的计算方式是什么样的以下我们选取一个实际的案例来加以说明DN=10MM,壁厚为3mm设材料的抗拉强度为σ，压力为P，管子外径D；管子壁厚δ=（P*D）/（2*σ/S）其中S 为安全系数；因为P小于7MPa,S选S=8；P小于17.5MPa,S选S=6；P大于17.5MPa,S选S=4；我们选安全系数为S=6; 选20钢抗拉强度为410MPa, 故管子可承受的压力P=（2*σ/S*δ）/D =(2*410/6*3)/(10+6)=26.25MPa设定17.5 故安全系数取S=4故管子可承受的压力P=（2*σ/S*δ）/D =(2*410/4*3)/(10+6) =39.375MPa例子：GL加热器换热管初步选用φ18*2.5无缝钢管，没有采用平时常用的φ18*2无缝钢管（20#钢），那么，φ18*2无缝钢管是否能承受2.2MPa蒸汽压力呢？我们第一步选安全系数S=8；选20#钢抗拉强度为410MPa；钢管可承受的压力P=（2*σ/S*δ）/D =(2*410/8*2)/18=11.4MPa -------- 此值> 7MPa 故安全系数第二次取S=6钢管可承受的压力P=（2*σ/S*δ）/D =(2*410/6*2)/18 =15.2MPa根据这个公式你可以轻松计算出各种规格的厚壁无缝钢管的承压能力。
钢管承受压力计算公式
钢管承受压力计算公式方法一：以知方矩管、螺旋管无缝管无缝钢管外径规格壁厚求能承受压力计算方法（钢管不同材质抗拉强度不同）压力=（壁厚*2*钢管材质抗拉强度）/（外径*系数）二：以知无缝管无缝钢管外径和承受压力求壁厚计算方法：壁厚=（压力*外径*系数）/（2*钢管材质抗拉强度）三：方矩管、螺旋管钢管压力系数表示方法：压力P<7Mpa 系数S=87<钢管压力P<17.5 系数S=6压力P>17.5 系数S=4不锈钢管承受压力计算公式不锈钢管所承受的压力如何计算：1、计算公式：2X壁厚X（抗拉强度X40%）＊外径2、316、316L、TP316、TP316L——抗拉强度：485MA3、321、304、304L——抗拉强度：520MA304不锈钢管的抗拉强度是520MPA316不锈钢管的抗拉强度是485MPA而不锈钢管能承受的水压除了材质不同能承受压力值大小不一样之外；外径和壁厚也是非常重要的因素，壁厚越厚，能承受的压力值越大，比如同样外径，10个厚的不锈钢管就比5个厚的不锈钢管能承受的水压要高的多；另外，还与外径有关，外径越大，能承受的压力值越小，比如同样的壁厚，外径越大能承受的压力值越小；不锈钢管承受压力的计算公式：水压试验压力：P=2SR/DS是指壁厚，r指抗拉强度的40%，D指外径；下面举例说明：304不锈钢管规格：159*3P=2*520*0.4*3/159=7.84MPA316不锈钢管规格:159*3P=2*485*0.4*3/159=7.32MPA不锈钢无缝管按要求不同分类如下：按生产工艺分为：不锈钢冷拔管、不锈钢精密管。
按截面分为：不锈钢圆管、不锈钢方管、不锈钢矩管、不锈钢异型管（有三角管、六角管等）按壁厚可分为：厚壁不锈钢管、薄壁不锈钢管按口径可分为：大口径不锈钢管、小口径不锈钢管、不锈钢毛细管按搜索习惯可分为：不锈钢无缝管、无缝不锈钢管、不锈钢管、不锈钢钢管、不锈钢无缝钢管按地区可分为：戴南不锈钢管、江苏不锈钢管、泰州不锈钢管、温州不锈钢管、浙江不锈钢管、佛山不锈钢管、上海不锈钢管、北京不锈钢管、山东不锈钢管按材质分为：201不锈钢无缝管、202不锈钢无缝管、301不锈钢无缝管、304不锈钢无缝管、316L不锈钢无缝管、310S不锈钢无缝管无缝钢管承受压力计算公式方法一：以知无缝管无缝钢管外径规格壁厚求能承受压力计算方法（钢管不同材质抗拉强度不同）压力=（壁厚*2*钢管材质抗拉强度）/（外径*系数）二：以知无缝管无缝钢管外径和承受压力求壁厚计算方法：壁厚=（压力*外径*系数）/（2*钢管材质抗拉强度）三：钢管压力系数表示方法：压力P<7Mpa 系数S=87<钢管压力P<17.5 系数S=6压力P>17.5 系数S=4钢管理论重量表单位：Ｋg/m壁厚外径 3 3.5 4 4.5 5 5.5 6注：计算常用型材理论重量计算公式：m=F×L×ρm—质量Kg ；F—断面积m2/m ；L—长度m ；ρ—密度*Kg/m3☆其中：F断面积计算方法：1、方钢F= a22、钢管F=3.1416×＄（D-＄）D—直径＄—厚度3、钢板、扁钢F= a×＄a—宽度密度：钢材：7.85*103 kg/m3铝：2.5～2.95*103铜：8.45～8.9*103铸铁：6.6～7*103尼龙：1.04～1.15*103小口径无缝钢管分类优质碳素结构钢碳素结构钢低合金高强度结构钢合金结构钢不锈钢20#结构钢小口径无缝钢管一般规格外径在（3mm-42mm）之间的大家习惯称之为小口径无缝管、因为他的直径比较的小。
无缝钢管承受压力计算公式方法
一：以知外径规格壁厚求能承受压力计算方法 (钢管不同材质抗拉强度不同)
压力=(壁厚*2*钢管材质抗拉强度)/(外径*系数)
二：以知外径和承受压力求壁厚计算方法：
壁厚=(压力*外径*系数)/(2*钢管材质抗拉强度)
三：钢管压力系数表示方法：
压力P<7Mpa 系数S=8
7<钢管压力P<17.5 系数S=6
Q235—表示屈服点为235MPa，抗拉强度约是375-460MPa（3750-4600kgf/cm2）
Q345—表示屈服点为345MPa，抗拉强度约是490-620MPa（4900-6200kgf/cm2）
20号钢属《优质碳素结构钢》GB/T699-1999,屈服强度245Mpa,抗拉强度410Mpa.
压力P>17.5 系数S=4
牌号
抗拉强度
ób／MPa
伸长率δ5(％)
冲击试验
钢材厚度或直径／mm
温度
／℃
V型冲击吸收功
(纵向)Ak／J
≤16
>16
-40
>40
-60
>60
-100
>100
-150
>150
≥
Q335-450
3l
30
29
28
27
26
20
≥27
Q235
375-500
26
25
24
23
22
21
20
≥27
0
-20
Q255
4l0-550
24
23
22
2l
20
19
20
≥27
无缝钢管承受压力计算方法
无缝钢管承受压力计算方法无缝钢管是一种常用的管道材料，广泛应用于石油、天然气、化工、电力等行业。
在设计和使用无缝钢管时，了解其承受压力的计算方法是非常重要的。
无缝钢管的承受压力取决于多个因素，包括材料的力学性能、管道的尺寸和几何形状等。
下面将详细介绍无缝钢管承受压力的计算方法。
1.确定无缝钢管的材料力学性能：首先需要了解无缝钢管的材料弹性模量、屈服强度和抗拉强度等力学性能指标。
这些指标可以从相关标准中获取，如国际标准化组织（ISO）和美国石油学会（API）等。
2.确定无缝钢管的几何参数：需要测量或得到无缝钢管的外径、壁厚和长度等几何参数。
壁厚是无缝钢管能承受压力的重要参数之一3.计算无缝钢管的临界屈曲压力：无缝钢管在受到压力作用时，有可能会发生屈曲失稳。
为了确定无缝钢管的承压极限，需要计算其临界屈曲压力。
临界屈曲压力的计算方法有多种，其中一种常用的方法是欧拉公式。
欧拉公式可以表示为：Pcr = π²*E*I / L²其中，Pcr为临界屈曲压力（Pa），E为无缝钢管的弹性模量（Pa），I为无缝钢管的截面转动惯量（m⁴），L为无缝钢管的有效长度（m）。
对于一般情况下的无缝钢管，壁厚小于0.1倍的外径时，I可以近似计算为Π*(D²-d²)/64，其中D为外径（m），d为内径（m）。
临界屈曲压力是无缝钢管的极限承受压力，超过该压力会导致无缝钢管的失稳和破裂。
4.计算无缝钢管的允许压力：在实际使用中，为了保证无缝钢管的安全性，需要确定其允许压力。
允许压力一般取临界屈曲压力的安全系数。
允许压力可以表示为：Pallow = Pcr / Sf其中，Pallow为允许压力（Pa），Sf为安全系数。
安全系数的取值通常为2-4之间，可以根据具体情况进行选择。
5.考虑其他因素：在无缝钢管的承压计算中，还需要考虑其他因素，如温度、环境腐蚀等。
这些因素可能会影响无缝钢管的力学性能和耐久性，需要进行合理的修正。
怎么计算无缝钢管能承受多大的压力
双击自动滚屏发布者：长信钢管发布时间：2011-6-3 阅读：96次【字体：大中小】怎么计算无缝钢管能承受多大的压力|长信钢管告诉您许用应力=F/A第一个：允许压力R=屈服点235*80%（碳钢）屈服点235*70%（不锈钢）第二个：壁厚 S=P*D/2R=1*200/（2*235*（或））这与管径有关系，计算公式：管材可承受的压力（MPa）=管材的抗拉强度（MPa） x 管材的壁厚（m）/管材的内径（m）计算出来后的压力再除以安全系数即可。
如外径121mm，壁厚5mm的无缝钢管，如果抗拉强度为500MPa，那么其可承压力为：500 x =如果安全系数取2，则实际的承压为2=.反算亦然，知道其它数据就可算出壁厚了。
可以根据水压试验反推2SRP = --------DP-试验压力 MPaR-允许压力 (碳钢合金钢为屈服点的,不锈钢为屈服点的总之,要对应想应的的屈服点来确定。
怎么计算无缝钢管能承受多大的压力|长信钢管告诉您发布者：长信钢管发布时间：2011-6-3怎么计算无缝钢管能承受多大的压力|长信钢管告诉您许用应力=F/A第一个：允许压力R=屈服点235*80%（碳钢）屈服点235*70%（不锈钢）第二个：壁厚 S=P*D/2R=1*200/（2*235*（或））这与管径有关系，计算公式：管材可承受的压力（MPa）=管材的抗拉强度（MPa） x 管材的壁厚（m）/管材的内径（m）计算出来后的压力再除以安全系数即可。
如外径121mm，壁厚5mm的无缝钢管，如果抗拉强度为500MPa，那么其可承压力为：500 x = 如果安全系数取2，则实际的承压为2=.反算亦然，知道其它数据就可算出壁厚了。
可以根据水压试验反推2SRP = --------DP-试验压力 MPaR-允许压力 (碳钢合金钢为屈服点的,不锈钢为屈服点的总之,要对应想应的的屈服点来确定。
如何根据管道壁厚确定压力等级浏览次数：1196次悬赏分：5 |提问时间：2010-11-1 13:24 |提问者：gao1jun1问题补充：正常的管道压力等级划分是根据设计压力：低压：0<p≤1．6MPa，中压：1．6<p≤IOMPa，高压：IOM Pa<p≤42MPa。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无缝钢管承受压力计算公式方法
一：以知外径规格壁厚求能承受压力计算方法（钢管不同材质抗拉强度不同）
压力=（壁厚*2*钢管材质抗拉强度）/（外径*系数）
二：以知外径和承受压力求壁厚计算方法：
壁厚=（压力*外径*系数）/（2*钢管材质抗拉强度）
三：钢管压力系数表示方法：
压力P<7Mpa系数S=8
7<钢管压力PV17.5系数S=6
压力P>17.5系数S=4
能说一个是一个，比如说45号钢，在什么状态下，抗拉强度是多少，或45号钢不做任何处理工艺的抗拉强度是多少。
GB/T699-1999标准规定45钢抗拉强度为
600MPa，屈服强度为355MPa，伸长率为16 %，断面收缩率为40 %，冲击功为39J
Q235 —表示屈服点为235MPa，抗拉强度约是375-460MPa
（3750-4600kgf/cm2 ）
Q345 —表示屈服点为345MPa，抗拉强度约是490-620MPa
（4900-6200kgf/cm2 :
20号钢属《优质碳素结构钢》GB/T699-1999,屈服强度245Mpa,抗拉强度
410Mpa.
谢谢，也可以发我的邮箱，采纳了肯定还加分。
edison_14@
不锈钢管重量公式：［（外径-壁厚）*壁厚］*0.0249仁kg/米（每米的重量）304不锈钢管尺寸及允许偏差
标准化外径允偏差等级
许偏差
± 1.5%，最小土
D1
0.75 mm
± 1.0%。
最小土
D2
0.50 mm
± 0.75%.最小
D3
± 0.30 mm
± 0.50%。
最小
D4
± 0.10 mm
304不锈钢管理论重量计算公式：（外径-壁厚）X壁厚X 0.02491=每米的重量（公斤）
七、304不锈钢力学性能
屈服强度(N/mm2 > 205
抗拉强度 > 520
延伸率(% > 40
硬度HB < 187 HRB W 90 HV< 200
密度7.93 g • cm-3
比热c(20 C )0.502 J • (g • C)-1
热导率入/W(m •C )-1 (在下列温度/ C )
20 100 500
12.1 16.3 21.4
线胀系数a /(10-6/ C )(在下列温度间/ C ) 20 〜10020 〜200 20 〜300 20
400 16.0 16.8 17.5 18.1
电阻率0.73 Q • mm2 m-1
熔点1398〜1420 C。
