基于PTN的城域传输网建设策略探讨
移动本地网PTN组网建设方案及策略
移动当地网PTN组网建设方案及方略3G网络迅猛发展激发了各类集团、WLAN(无线局域网络)、小区数据业务等大颗粒业务需求，并对新一代旳城域传播网提出了更高旳需求。
为了提高传送网旳IP化和分组能力，各地旳移动当地网都加大了PTN建设力度。
组网原则及方略移动当地网PTN总体建设原则是：移动当地网原则上采用PTN技术组网，按照全程全网旳原则整体规划，分布实行，兼顾GSM基站及重要集团客户等全业务接入需求，与既有旳MSTP网络共存，统筹建设。
网络规划原则是：采用扁平化旳组网构造，统筹规划关键层、汇聚层、接入层。
1.关键层PTN组网原则关键层应采用大容量或中容量设备，NNI(网络侧接口)接口速率不不不小于10G，采用环形构造或网状构造，并以GE光接口与关键网对接，负责多种业务IP电路旳调度。
2.汇聚层PTN组网原则汇聚层PTN网络应采用环形构造，环路节点数量宜为3～6个。
PTN网络收敛旳TDM(时分复用)电路应在汇聚层以STM-1方式与SDH汇聚层网络对接。
3.接入层PTN组网原则PTN网络接入层以环形构造为主，末端接入可采用链形或星形构造。
接入层一般组建GE环路，环路节点数一般为4～6个节点;密集城区业务量较大旳区域可组建10GE环路，环路节点数一般为6～8个节点。
初期原有采用MSTP接入旳TD基站，可以结合PTN整体规划，逐渐替代为PTN设备承载。
4.MSTN与PTN混合组网思绪原则上，混合组网重要以接入层为主。
方式一，新建PTN接入环网，下挂在老式MSTP汇聚节点下面;方式二，新建MSTP环网，下挂在PTN汇聚节点下面;方式三，接入层MSTP与PTN设备直接组网;方式四，老式旳MSTP环网与新建旳PTN环网在汇聚层互通，以实现老式MSTP网络与新建 PTN网络旳互通。
PTN设备端口及业务配置规定面向TD基站接入点(包括宏站和室内分布系统)重要分为如下两大类：纯TD 基站、2G/3G共址站。
对于纯TD基站，如近期没有集团客户接入需求，可以配置互换容量较低旳PTN设备，且只配置IP化接口;对于2G/3G共址站中既有GSM 基站已通过MSTP设备承载，PTN只配置IP化接口;对于2G/3G基站均为新建时，则PTN设备同步配置IP化接口和TDM接口。
中国移动PTN网络建设及保护策略研究
中国移动PTN网络建设及保护策略研究摘要：本论文主要从中国移动目前最关注的PTN城域传送网的建设和保护策略进行分析，提出了PTN核心层、汇聚层、接入层的建设方案。
关键词：PTN；建设；保护策略Abstract: this thesis mainly from China mobile at present the most attention of metropolitan area transport network PTN the construction and protection strategy, the article analyzes the core layer, PTN convergence layer, the access layer of the construction plan.Keywords: PTN; Construction; Protection strategy一、引言中国移动的网络规模、技术水平和业务效率在国内运营商中位于前列。
随着各运营商的全业务运营，面对日益加剧的市场竞争，适时引入新技术、降低网络成本、提高网络可靠性和灵活性、提供高带宽是中国移动需要考虑的问题。
2009年初，我国发放了第三代移动通信（3G）牌照。
中国移动肩负起我国拥有自主知识产权的3G标准TD-SCDMA建设运营的任务。
随着TD网络的重点建设、全业务深入开展、企业专线等各类数据业务的需求不断增加，必然对传送网提出新的要求，采用新一代的PTN设备建设城域传送网来满足以上业务的需求势在必行。
二、PTN网络建设策略1、自上而下，按环建设(1) PTN网络按照核心层、汇聚层、接入层分层模型进行顺序建设；(2) 考虑到工程实施的便利性以及TD基站的Iub口割接的便利性，汇聚层和接入层的建设宜以汇聚环为单位展开。
2、重叠建网，快速部署(1) 考虑到充分利用的现有汇聚层环状光缆，以及重新选取汇聚点的成本和难度，PTN汇聚层节点宜围绕现有汇聚点为主进行筛选。
中国移动PTN网络规划和部署策略
1 中国移动在城域网引入PTN的需求分析在过去十几年里，基于时隙传输和电路交换的城域SDH（Synchronous Digital Hierarchy，同步数字体系）网络在全球范围内得到广泛应用，其主要应用场景是移动基站回传和集团客户承载。
中国移动GSM基站主要采用TDM E1接口，BSC为E1或STM-1接口；前三期TD-SCDMA基站接口主要是IMA E1，RNC以通道化STM-1接口为主。
在2009年以前，中国移动主要采用基于SDH的MSTP（Multi-Service Transport Platform，多业务传送平台）组建核心、汇聚和接入层环网，承载以2Mb/s小颗粒TDM业务为主的基站和少量集团客户专线业务。
SDH/MSTP可提供强大的OAM（Operation, Administration and Maintenance，操作、管理和维护）、可靠的传送、灵活的业务上下路、运营级维护管理能力和带宽静态配置能力，但对分组业务处理效率较低，其IP化主要体现在用户接口的IP化，无法适应移动IP 化和全业务的需要。
伴随互联网业务的蓬勃发展，视频和数据IP化业务不断涌现，不论是固网电信运营商还是移动电信运营商的城域传送网都将面临前所未有的挑战：挑战一：业务的多样化、IP化和宽带化要求接口和网络的传送效率必须提高。
业务的大颗粒化、IP化和大量新IP业务的出现，使得城域网将由主要承载E1/STM-1（2M /155M 速率）T D M 业务的网络逐渐向承载F E /G E （10M/100M/1000M速率）业务的网络转型。
业务的多样化也对传送网的传送交换能力提出了挑战，现有的基于用户接口的IP化和以TDM电路交换为内核的传送技术已不能满足业务的高效传送需求，网络需向以IP分组交换为内核的方向演进。
挑战二：T D -S C D M A 基站间空口存在精确时钟和【摘 要】文章主要结合中国移动的相关研究和应用经验，介绍PTN的引入需求、功能要求、VLAN、QoS、IP地址等组网规划，同时给出PTN网络的主要应用场景及相关部署策略。
5G时代传输网络建设策略分析

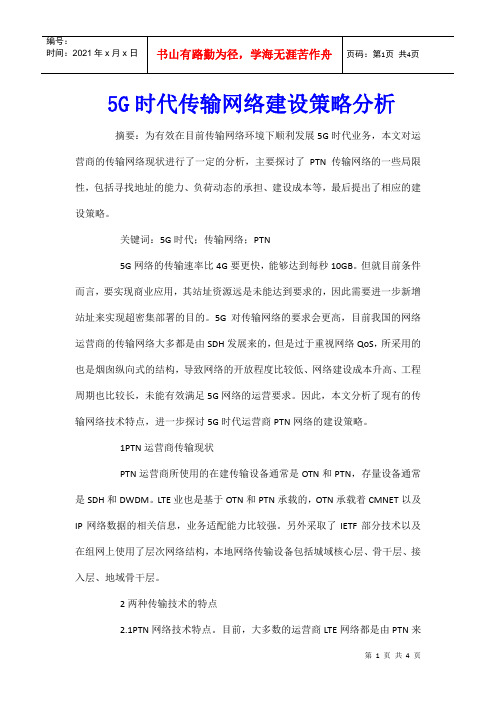

5G时代传输网络建设策略分析摘要：为有效在目前传输网络环境下顺利发展5G时代业务，本文对运营商的传输网络现状进行了一定的分析，主要探讨了PTN传输网络的一些局限性，包括寻找地址的能力、负荷动态的承担、建设成本等，最后提出了相应的建设策略。
