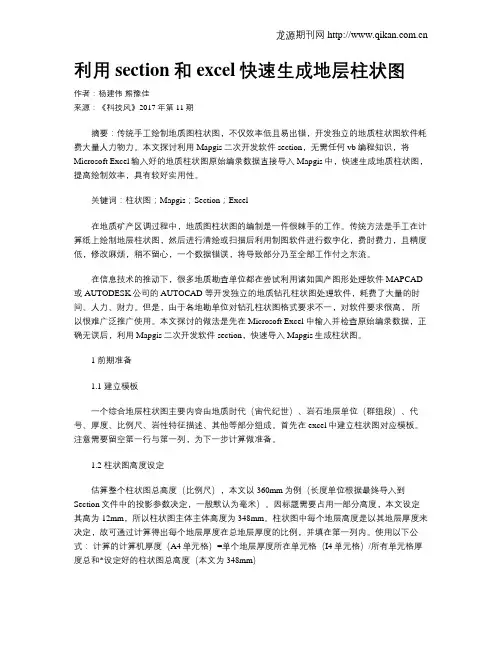

利用section和excel快速生成地层柱状图
利用section和excel快速生成地层柱状图作者：杨建伟熊豫佳来源：《科技风》2017年第11期摘要：传统手工绘制地质图柱状图，不仅效率低且易出错，开发独立的地质柱状图软件耗费大量人力物力。
本文探讨利用Mapgis二次开发软件section，无需任何vb编程知识，将Microsoft Excel输入好的地质柱状图原始编录数据直接导入Mapgis中，快速生成地质柱状图，提高绘制效率，具有较好实用性。
关键词：柱状图；Mapgis；Section；Excel在地质矿产区调过程中，地质图柱状图的编制是一件很棘手的工作。
传统方法是手工在计算纸上绘制地层柱状图，然后进行清绘或扫描后利用制图软件进行数字化，费时费力，且精度低，修改麻烦，稍不留心，一个数据错误，将导致部分乃至全部工作付之东流。
在信息技术的推动下，很多地质勘查单位都在尝试利用诸如国产图形处理软件 MAPCAD 或 AUTODESK公司的 AUTOCAD 等开发独立的地质钻孔柱状图处理软件，耗费了大量的时间、人力、财力。
但是，由于各地勘单位对钻孔柱状图格式要求不一，对软件要求很高，所以很难广泛推广使用。
本文探讨的做法是先在Microsoft Excel 中输入并检查原始编录数据，正确无误后，利用Mapgis二次开发软件section，快速导入Mapgis生成柱状图。
1 前期准备1.1 建立模板一个综合地层柱状图主要内容由地质时代（宙代纪世）、岩石地层单位（群组段）、代号、厚度、比例尺、岩性特征描述、其他等部分组成。
首先在excel中建立柱状图对应模板。
注意需要留空第一行与第一列，为下一步计算做准备。
1.2 柱状图高度设定估算整个柱状图总高度（比例尺），本文以360mm为例（长度单位根据最终导入到Section文件中的投影参数决定，一般默认为毫米）。
因标题需要占用一部分高度，本文设定其高为12mm，所以柱状图主体主体高度为348mm。
柱状图中每个地层高度是以其地层厚度来决定，故可通过计算得出每个地层厚度在总地层厚度的比例，并填在第一列内。
excel做柱状图的方法步骤详解（2）
excel做柱状图的方法步骤详解(2)
excel做柱状图的方法
01运行Office Excel软件。
02输入相关数据。
03选中你要绘制柱形图的数据。
04在“插入”选项卡中选择“柱形图”。
在下拉列表中选择一种你需要的柱形图样式后系统就自动为你绘制好柱形图。
05接下来为柱形图添加标题，选中柱形图，在“布局”选项卡中选择图表标题。
仍然在下拉列表中选择一种标题样式即可。
06将图表标题改为你需要的标题。
07同样的方法为柱形图添加坐标轴标题。
好了，以上就是大致内容了，
柱形图绘制完后记得保存噢。
教程 SECTION自定义柱状图Excel版(整理)
Secion自定义钻孔柱状图Excel版教程（整理）一、下载安装释放表格ZKInfoEdit.xls下载安装section安装版, 安装成功后自动在MapGIS/Program/section文件夹下释放表格ZKInfoEdit.xls。
在Section中新建文件, 执行“地质绘图\钻孔数据编录”, 即可启动新的钻孔数据编录表格ZKInfoEdit.xls。
如遇到Office警告（如下图）, 点击启用内容。
表格启动后界面如下。
二、自定义栏目a、栏目名: 只要是在“最后总结”表中“表头样式”为1, 那么你使用的就是福建省闽西地质大队的表头样式, 不能去改名栏目名称。
这种只能配合【打印选择】列、调整【绘制顺序】列来达到目的。
我们的目的是自定义, 所以这里好不犹豫就应设为0, 这时【自定义】列需要改为1了。
否则你的栏目名不是内置的名称, 【打印选择】列即使是1, 程序不会理会你的, 它无法识别哈。
b、栏宽: 就是数据列的宽度, 至于到底宽度数据要多少, 直接在标准柱状图上量取。
c、打印选择: 如果保留使用闽西地质大队的栏目名, 且是需要的栏目, 这个就需要设置为1, 否则不用理会这一列对应的单元格的设置。
应当设置【自定义】列为1。
d、自定义: 栏目名与默认提供的不相同时, 这列的单元格则改为1, 否则为0。
e、位置: 指对应栏目调用数据的单元格位置。
默认的时候, 只要把表明填入即可获取数据, 所以当你改为自定义时, 数据就需要设置告诉程序从哪个位置调用数据了。
格式为（10位数）: 表序2+列序2+区间列序4+对齐码2, 详细说明在下面讲解。
f、坐标：输入也没有用的, 为自动计算, 无需输入。
g、字体-排列方式：这些不在叙述, 需要的自行修改。
下面分讲各个要素。
（1）栏目名参照标准柱状图改为你需要的名字, 这里用演示表头（见下图）所示修改。
（2）数据调用设置示例A3单元格一行: 虽然这里默认就有, 但第一个这里使用自定义, 目的是开试调用数据位置。
section作柱状图体会
用SECTION作钻孔柱状图的体会一、打开数据库的方法1、打开section，文件夹\新建文件\双击DB(钻孔数据采集)\打开,这时出现一个section柱状图数据库—[数据采集子系统],出现矿区操作、数据采集、报表输出、其他功能四个模块。
在操作窗口下有数据库窗口，打开数据库窗口可以看到，数据库ACCESS2000的格式文件。
这些文件很重要，以后要从这里导出表格式样，用复制粘贴的方法输入钻孔数据，详细操作以后再展开讲。
2、打开section，文件夹\新建文件\C柱状图\连接数据源,浏览数据库存放的位置,然后选择中,打开,出现”数据源注册成功”的提示。
然后，C柱状图\钻孔数据采集\打开,同样会出现一个section柱状图数据库—[数据采集子系统]。
以上的表格可以在数据库格式文件中找到，并且可以导出为EXCEL文件，平时可以收集数据保存好，在数据输入时一定要先录入带★的表格，否则，其他表格数据不能录入。
三、数据库表格的导出C柱状图\钻孔数据采集\打开,同样会出现一个section柱状图数据库—[数据采集子系统]，在操作窗口下有数据库窗口，打开数据库窗口可以看到，数据库ACCESS2000的格式文件，找到新建矿区的文件MINEFILE，选中，点击右键\导出\取好”文件名”\选择好保存类型\EXCEL97-2003\导出。
此时已将数据库文件转为EXCEL的格式了。
将上表中的17种表格也可根据实际需要选择表格用同样的方法导出，并保存在一个文件夹中，便于以后调用。
四、常用数据库表数据的收集打开常用数据库表格（EXCEL）格式，按照表式一一输入数据。
这些数据可以在进入矿区工作时开始，按表式要求收集数据，保存在文件夹中。
收集数据时应注意以下事项：1）新建矿区表：（MINEFILE★1）对于一个新的矿区，当然需要新建一个矿区来管理钻孔，如果和其他矿区的钻孔混在一起，就会产生很多可知的麻烦。
我们来新建一个新的矿区，便于检索该矿区的所有钻孔。
SECTION V3柱状图系统
SECTION V3柱状图系统V3柱状图系统是经过重新编写，作图方法有所改变，需要重新学习下。
为了大家更好了解V3系统，编写了本教程。
V3系统是采用Excel表录入数据，SECTION成图。
录入到成图高效快捷。
注意的问题：不要随便改变表格的结构，否则会出现不可预料的错误。
一、钻孔数据输入1、01封面本表为系统简介，右边按钮可以直达各个表格。
2、02钻孔表这个表，没有什么好讲，注意的问题就是红色字体的不需要输入，在数据预处理后会自动填写。
终孔孔深是根据03编录表里面钻孔最后编录孔深填写。
本表按钮“返回”，点击后会返回到封面表。
3、03编录表本表因注意的问题就是花纹代码，功能设计是：在表“最后总结”点击“寻找花纹”后自动填写，是根据花纹库表中的岩石名称自动搜寻，本功能还未完成。
本表按钮“返回”，点击后会返回到封面表。
“至孔深1”，点击后自动计算压缩孔深。
4、04回次表本表按钮“返回”，点击后会返回到封面表。
“计算”，点击后会自动计算压缩孔深，本功能还未完成。
5、05分层表本表按钮“返回”，点击后会返回到封面表。
本表地层颜色功能未完成。
6、06标志面表本表按钮“返回”，点击后会返回到封面表。
7、07光薄片表本表按钮“返回”，点击后会返回到封面表。
8、08孔斜表本表按钮“返回”，点击后会返回到封面表。
点击度分秒转度，点击度转度分秒。
9、09孔深校正表本表按钮“返回”，点击后会返回到封面表。
10、10钻孔结构表本表按钮“返回”，点击后会返回到封面表。
11、11采样表本表按钮“返回”，点击后会返回到封面表。
12、12矿体表本表按钮“返回”，点击后会返回到封面表。
13、19水位曲线表本表按钮“返回”，点击后会返回到封面表。
14、20水文描述表本表按钮“返回”，点击后会返回到封面表。
15、21封孔表本表按钮“返回”，点击后会返回到封面表。
二、柱状图参数设置参数设置很关键，如果设置不好，可能出现错误。
柱状图参数设置表应注意问题：1、序号序号会根据栏目名自动设置序号，栏目名最好不要改动，除非是自定义的栏目名。
section表格投影法做柱状图
一、基本数据表：1、在“钻探数据”表格中按照地质编录本填依次填好层号、孔深、层厚、岩矿心长度、轴心角、样号、自、至、岩矿心长、样长、采取率、分析结果；柱状图、取样位置、样号不用填。
2、在“钻探数据”表格A2中填写柱状图比例尺分母，然后删除不必要的行，注意最后一行要画上线，否则在mapgis中要用手工补充柱状图最下面一行的线。
3、在“分析结果数据”中填好所必须的数据，然后删除不必要的行。
4“样轨数据”填好取样数据。
5、“弯曲度数据”中填好测斜测深数据，删除不必要的数据行。
二、平面工程投影表1、“平面工程”表格中的D4填好钻孔孔深，不嫌麻烦的话随便填一个大数也可，但这样柱状图的样轨一栏中会有一条长线，要手工删除，然后点击数据计算。
2、“样品”表格中，根据样品的数量，把“工程编号、起点号、终点号、与导线起点距离（即样品的起始位置）、样号、样槽倾伏向、样槽倾伏角、样长、样轨宽、样轨位置”或复制或填充好，然后点击计算。
注意：数据的第一行中，为了柱状图里的局部变换找到合适的基点，“与导线起点的距离”加个0，“样长”随便填个数，其余数据照上述方法填好，以后可以在柱状图中删除该参考点（样轨）。
三、以上两个excel表格都要保存好，用section打开“柱状图表头模版.mpj”文件。
四、样轨的投影1、执行菜单“1辅助工具\平面工程投影\打开数据表”，程序启动Section目录下的“平面工程投影.xls”的表格。
2、设置比例尺：用户自由设置投影的比例尺，单击右下角状态栏比例尺按钮设置，为了方便理解做图，设置默认比例尺为1：1000，如果能理解透了比例尺与成图比例尺的关系，也可设成成图比例尺。
3、执行菜单“1辅助工具\平面工程投影\平面工程投影”，稍等片刻即完成。
4、执行菜单“2辅助工具\图形局部变换”，点击左键确定基点（同超级拷贝粘贴），如果是多个图元的话，然后框选需要变换的区域，弹出对话框，设置X、Y比例，变换角度等确定即可，基点就选择前面所讲的0米样轨参考点。
柱状图的制作方法
柱状图的制作方法柱状图是一种常用的数据可视化方式，通过柱形的高度来表示不同类别的数值大小，直观地展示数据之间的比较或趋势。
本文将介绍柱状图的制作方法，包括数据准备、图表设计和代码实现。
数据准备在制作柱状图之前，我们需要准备好相应的数据。
柱状图通常用于表示不同类别的数值，所以我们需要有分类的数据和对应的数值。
首先，创建一个数据表格，包含两列：分类和数值。
分类列包括不同类别的数据，数值列包含与分类对应的数值。
以电影票房为例，假设我们有以下数据：分类数值（亿元）动作片30爱情片20喜剧片25科幻片15恐怖片10图表设计柱状图的设计需要考虑视觉效果和数据表达清晰。
以下是柱状图设计的一些建议：1.选择合适的颜色：柱子的颜色可以用来区分不同的分类，建议选择明亮和鲜艳的颜色，避免使用过于暗淡的颜色。
2.柱子的宽度：柱状图中柱子的宽度通常是固定的，可以根据数据的数量和图表的大小来调整柱子的宽度。
较宽的柱子可以增加数据的对比度，但如果数据过多，柱子过宽可能会导致图表过于拥挤。
3.轴标签和标题：柱状图需要清晰的轴标签和标题，以帮助读者理解图表的含义。
横轴通常表示分类，纵轴表示数值，轴标签应该清晰地描述分类和数值的含义。
4.图例：如果柱状图中有多个分类，建议添加图例，以帮助读者对不同分类进行区分。
代码实现柱状图可以使用各种数据可视化工具进行制作，例如Python中的Matplotlib 库、JavaScript中的D3.js库等。
以下是使用Matplotlib库制作柱状图的代码示例：import matplotlib.pyplot as plt# 准备数据categories = ['动作片', '爱情片', '喜剧片', '科幻片', '恐怖片']values = [30, 20, 25, 15, 10]# 绘制柱状图plt.bar(categories, values, color='rgb')# 添加轴标签和标题plt.xlabel('分类')plt.ylabel('数值（亿元）')plt.title('电影票房柱状图')# 显示图例plt.legend(['票房'])# 显示图表plt.show()在以上示例中，首先准备了分类和数值的数据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Secion自定义钻孔柱状图Excel版教程（整理）
一、下载安装释放表格ZKInfoEdit.xls
下载安装section安装版，安装成功后自动在MapGIS/Program/section文件夹下释放表格ZKInfoEdit.xls。
在Section中新建文件，执行“地质绘图\钻孔数据编录”，即可启动新的钻孔数据编录表格ZKInfoEdit.xls。
如遇到Office警告（如下图），点击启用内容。
表格启动后界面如下。
二、自定义栏目
a、栏目名：只要是在“最后总结”表中“表头样式”为1，那么你使用的就是福建省闽西地质大队的表头样式，不能去改名栏目名称。
这种只能配合【打印选择】列、调整【绘制顺序】列来达到目的。
我们的目的是自定义，所以这里好不犹豫就应设为0，这时【自定义】列需要改为1了。
否则你的栏目名不是内置的名称，【打印选择】列即使是1，程序不会理会你的，它无法识别哈。
b、栏宽：就是数据列的宽度，至于到底宽度数据要多少，直接在标准柱状图上量取。
c、打印选择：如果保留使用闽西地质大队的栏目名，且是需要的栏目，这个就需要设置为1，否则不用理会这一列对应的单元格的设置。
应当设置【自定义】列为1。
d、自定义：栏目名与默认提供的不相同时，这列的单元格则改为1，否则为0。
e、位置：指对应栏目调用数据的单元格位置。
默认的时候，只要把表明填入即可获取数据，所以当你改为自定义时，数据就需要设置告诉程序从哪个位置调用数据了。
格式为（10位数）：表序2+列序2+区间列序4+对齐码2，详细说明在下面讲解。
f、坐标：输入也没有用的，为自动计算，无需输入。
g、字体-排列方式：这些不在叙述，需要的自行修改。
下面分讲各个要素。
（1）栏目名
参照标准柱状图改为你需要的名字，这里用演示表头（见下图）所示修改。
（2）数据调用设置示例
A3单元格一行：虽然这里默认就有，但第一个这里使用自定义，目的是开试调用数据位置。
因为是自定义，则对应【自定义】的格子内改为1，【打印选择】下1和0都无所谓了，不起作用。
【位置】下的10位数字代表意思如下：
表序：表格的顺序号（2位数字），在最底部的表明前有数字，那就是序号，不过要使用2位数哦，2就是02。
这里地层代号是存放于05地层表因为前2位为05。
列序：表序表格内的列序号（2位数字），依据字母顺序转换位阿拉伯数字，A列为01、B列为02……依次类推。
地层代号大家可以看到是在第D列，即第3-4位数为04。
区间列序（即孔深区间这个很容易搞不清）：这里是2列数据，所以为4位数。
意思就是上面“列序”单元格内的数据要排放在哪个位置间。
很明显D4单元格的代号是要介于106.50-178.41m吧，而106.50数字存放在B列{即02}、178.41数字存放在C列{03}，所以区间列序拼在一起就是0203。
对齐码：最后2位数，是指列序这个内容在垂直方向的图形上怎么对齐。
目前提供的只有2种，00代表垂直居中对齐，01代表垂直底部对齐。
综上所述，【位置】下10位数代码就是0504020300。
下面的栏目名一直使用自定义调用数据设置好【位置】列的代码。
设置完成后如下图。
（3）“柱状图”“样轨”设置
样轨的数据是需要调用样品数据自动生成，柱状图数据需要调用分层表数据自动生成。
可参考我自定义的表头及设置表。
注意：生成柱状图后，无论它的栏宽设置成几都会生成样轨宽1毫米
（这个我也不知道怎么改）。
815层号101003编录1401501030010 4416空白2111501521030010 1517柱状图101003编录1521621030010 1618样轨11011采样1621631030010 1519柱状图131003编录1631761030010 4520空白2111761781030010 1721地质描述801003编录1782581030110（4）保留闽西队格式
从11柱状图到18样长，这些数据基本上是大家都必须用到的，可以使用默认的栏目名，不在自定义。
此时，【自定义】需要改
为0，且【打印选择】也要设置为1。
这样后面的【位置】也就不需要改动了。
（5）分析样品元素名自定义
默认提供的元素名是F1、F2、……F10之类的代码，虽然可以在【样品参数库】内的【样品类型】备注，但只能自动影响11采
样、12矿体这2个表的名称。
“设置表头”这里面还是不会变化。
这里以F1改为Pb为例，栏目名默认是没有的，那么【自定义】下对应单元格设置为1，而Pb的化验结果需要从“11采样”的第K列，前4位代码就为1111了。
对应K列的Pb分析结果需要摆放在哪一个区间段呢，往前看是在D和E这两列，我们数据一般是垂直方向上底部对齐。
因此，最终代码为1111040501啦O(∩_∩)O哈哈~。
（6）只能默认的栏目名
这里需要说明的是，从上面大家已经知道，【位置】调用的数据，只能同时一个，而“水位变化曲线”是同时2条，同理还有“钻孔结构及封孔”，如果只单独要钻孔结构或者封孔，则可以使用【自定义】位置调用数据。
这里还要说明一下，【绘制顺序】切记从上到下的排列哦。
至此，自定义栏目就讲完了，你懂了吗？
三、设置默认表头
1、Excel部分设置
柱状图参数表设置好了，还是没有大家看到的表头出现。
不用急，大家现在切换到“最后总结表”，点击第二布的“设置表头”按钮，稍等片刻如下图
点击设置表头按钮后结果见下图。
大家看到这个结果后，估计有点失望了。
莫要灰心，表格是可以调整的，可以合并单元格，修正一下就如下图了。
另外，因为Section软件初始化表头时，会直接原始读取表格的设置。
别忘了给表格加个边框设置哦！至于颜色我估计你不会先要的。
有那么一点模样了，但是还没有完呢，接着下面的，在Section中初始化并保存下来。
调整表头设置加边框
2、SECTION部分初始化表头及美化
这里是把表格的表头转化为MapGis格式，先打开Section，并新建一个文件。
接着执行菜单“柱状图\表头设置\初始化表头”，Section自动读取你设置好的表头内容到MapGis中。
注意：你的钻孔编录表格要先打开。
大家看上上面的时候，又是失望，上面确实还不够好看，这时也是考验大家的基础功夫的时候，使用section的文字对齐功能，调整好参数、字符间距等等，最后得到“演示表头”那样就可以了。
a、初始化表头
b、保存美化的表头
上面读取并美化好的表头，一定要保存哦，不然当你关闭的时候，这些功夫可就白费了。
保存步骤很轻松，鼠标移到菜单“ 柱状图\表头设置\保存表头”。
刚才你修改好的表头就保存起来了，名称由你自己定，扩展名是*.sch。
c、设置默认表头
执行菜单“柱状图\表头设置\设置默认表头”，选中刚刚保存的演示表头.sch，最后你会发现Section目录下生成了一个ZKTablerHead.sec文件，它就是默认表头文件。
四、结语
好了，讲到这里，自定义表头栏目名和数据的调用就完了。
这就是Section改用Excel来制作柱状图最让大家不知所以然的关键。
最后提一句，柱状图数据的录入及部分设置内容可在打开section的情况下，按F1调取section的帮助文件，里面有。
现在来用Section输出一张柱状图，哎，这是一个奇迹，自定义柱状图就是输出来了，信不信由你！反正我是信了。
