(完整版)利用section投点
利用奥维及section软件生成航点航迹图
利用奥维及section软件生成航点航迹图
1、导出
把某一天的航点航迹路线XXX.gpx导入到奥维中，再从奥维中导出，导出格式为XXX.dxf，坐标系为横轴墨卡坐标系（需要在奥维中先设置好七参数）。
2、读取
打开Setion软件——新建文件——辅助功能1——打开外部数据——读取dxf文件——保存线文件——关闭；不保存其他点和区文件；
3、附参数
对保存好的线文件附参数，参数为：投影平面坐标、西安80坐标系，比例尺1000mm。
附参数的具体步骤为：打开mapgis——图形处理——输入编辑——新建工程——确定——编辑工程中的地图参数——设置地图参数——坐标系设置，输入要附的参数——设置好后一路点确定——添加要附参数的线文件——一直点确定；然后关闭即可。
4、投影变换
打开Mapgis——实用服务——投影变换——P投影转换——B成批文件转换——导入要转换的线文件——设置好转换前后各参数——开始投影——然后关闭即可。
5、无参化处理（重点）
打开Mapgis——图形处理——输入编辑——新建工程——从文件中导入——导入无参化文件——确定——添加要无参化的线文件——关闭即可。
6、再次附参数
此次附参数主要为西安80坐标、比例尺为1:50000。
附完参数后——从文件中导入（顺便检查投影变换的参数对不对）——添加文件——新建点文件——右键压缩保存工程——关闭。
8、导出航点航迹图
打开新建的工程——设置线文件参数为0.2，文字2×2，子图3×3——添加点文件——投点——调整——保存JPG（分辨率设置根据需要自行设定）——关闭。

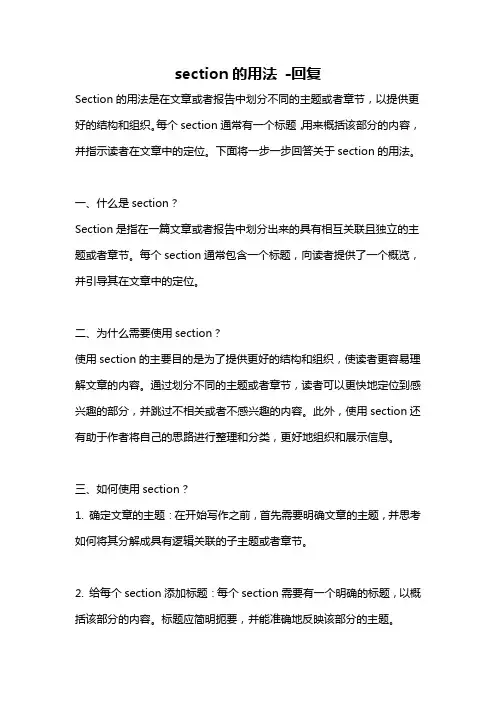

section的用法 -回复
section的用法-回复Section的用法是在文章或者报告中划分不同的主题或者章节，以提供更好的结构和组织。
每个section通常有一个标题，用来概括该部分的内容，并指示读者在文章中的定位。
下面将一步一步回答关于section的用法。
一、什么是section？Section是指在一篇文章或者报告中划分出来的具有相互关联且独立的主题或者章节。
每个section通常包含一个标题，向读者提供了一个概览，并引导其在文章中的定位。
二、为什么需要使用section？使用section的主要目的是为了提供更好的结构和组织，使读者更容易理解文章的内容。
通过划分不同的主题或者章节，读者可以更快地定位到感兴趣的部分，并跳过不相关或者不感兴趣的内容。
此外，使用section还有助于作者将自己的思路进行整理和分类，更好地组织和展示信息。
三、如何使用section？1. 确定文章的主题：在开始写作之前，首先需要明确文章的主题，并思考如何将其分解成具有逻辑关联的子主题或者章节。
2. 给每个section添加标题：每个section需要有一个明确的标题，以概括该部分的内容。
标题应简明扼要，并能准确地反映该部分的主题。
3. 使用适当的顺序：将section按照逻辑顺序进行排列，以确保读者可以顺利阅读并理解文章的内容。
例如，可以按照时间顺序、重要性顺序或者递进顺序进行排列。
4. 使用层次结构：对于较长或者复杂的文章，可以使用不同级别的section 来组织和分解内容。
一级section可以是主要的章节或者主题，而二级section可以是该章节或者主题下的子主题。
5. 编写每个section的内容：在每个section中，需要编写相应的内容，以清晰地阐述该部分的主题，并为读者提供相关信息和支持材料。
内容应该准确、简明扼要，并与标题和整个文章的主题相一致。
6. 过渡和连接：每个section之间应该通过适当的过渡进行连接，以确保整篇文章的连贯性和流畅性。

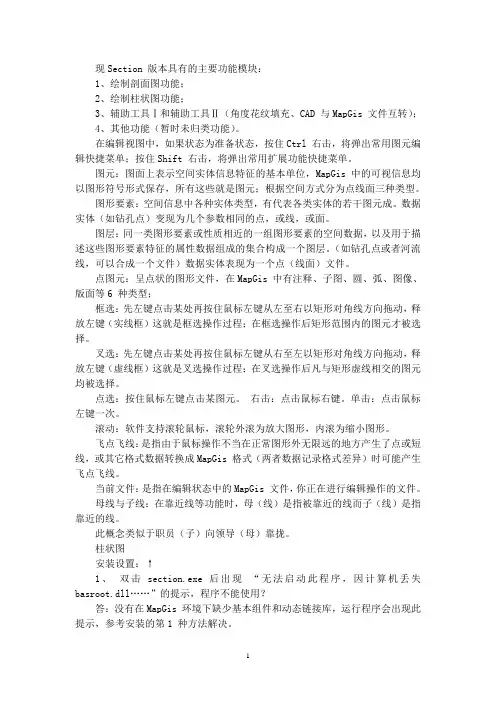

section文档帮助
现Section 版本具有的主要功能模块：1、绘制剖面图功能；2、绘制柱状图功能；3、辅助工具Ⅰ和辅助工具Ⅱ（角度花纹填充、CAD 与MapGis 文件互转）；4、其他功能（暂时未归类功能）。
在编辑视图中，如果状态为准备状态，按住Ctrl 右击，将弹出常用图元编辑快捷菜单；按住Shift 右击，将弹出常用扩展功能快捷菜单。
图元：图面上表示空间实体信息特征的基本单位，MapGis 中的可视信息均以图形符号形式保存，所有这些就是图元；根据空间方式分为点线面三种类型。
图形要素：空间信息中各种实体类型，有代表各类实体的若干图元成。
数据实体（如钻孔点）变现为几个参数相同的点，或线，或面。
图层：同一类图形要素或性质相近的一组图形要素的空间数据，以及用于描述这些图形要素特征的属性数据组成的集合构成一个图层。
（如钻孔点或者河流线，可以合成一个文件）数据实体表现为一个点（线面）文件。
点图元：呈点状的图形文件，在MapGis 中有注释、子图、圆、弧、图像、版面等6 种类型；框选：先左键点击某处再按住鼠标左键从左至右以矩形对角线方向拖动，释放左键（实线框）这就是框选操作过程；在框选操作后矩形范围内的图元才被选择。
叉选：先左键点击某处再按住鼠标左键从右至左以矩形对角线方向拖动，释放左键（虚线框）这就是叉选操作过程；在叉选操作后凡与矩形虚线相交的图元均被选择。
点选：按住鼠标左键点击某图元。
右击：点击鼠标右键。
单击：点击鼠标左键一次。
滚动：软件支持滚轮鼠标，滚轮外滚为放大图形，内滚为缩小图形。
飞点飞线：是指由于鼠标操作不当在正常图形外无限远的地方产生了点或短线，或其它格式数据转换成MapGis 格式（两者数据记录格式差异）时可能产生飞点飞线。
当前文件：是指在编辑状态中的MapGis 文件，你正在进行编辑操作的文件。
母线与子线：在靠近线等功能时，母（线）是指被靠近的线而子（线）是指靠近的线。
此概念类似于职员（子）向领导（母）靠拢。

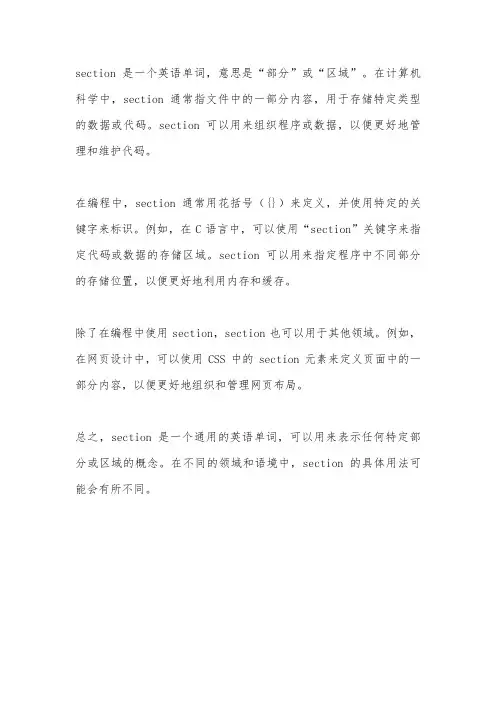

section用法
section是一个英语单词，意思是“部分”或“区域”。
在计算机科学中，section通常指文件中的一部分内容，用于存储特定类型的数据或代码。
section可以用来组织程序或数据，以便更好地管理和维护代码。
在编程中，section通常用花括号（{}）来定义，并使用特定的关键字来标识。
例如，在C语言中，可以使用“section”关键字来指定代码或数据的存储区域。
section可以用来指定程序中不同部分的存储位置，以便更好地利用内存和缓存。
除了在编程中使用section，section也可以用于其他领域。
例如，在网页设计中，可以使用CSS中的section元素来定义页面中的一部分内容，以便更好地组织和管理网页布局。
总之，section是一个通用的英语单词，可以用来表示任何特定部分或区域的概念。
在不同的领域和语境中，section的具体用法可能会有所不同。
section表格投影法做柱状图
一、基本数据表：1、在“钻探数据”表格中按照地质编录本填依次填好层号、孔深、层厚、岩矿心长度、轴心角、样号、自、至、岩矿心长、样长、采取率、分析结果；柱状图、取样位置、样号不用填。
2、在“钻探数据”表格A2中填写柱状图比例尺分母，然后删除不必要的行，注意最后一行要画上线，否则在mapgis中要用手工补充柱状图最下面一行的线。
3、在“分析结果数据”中填好所必须的数据，然后删除不必要的行。
4“样轨数据”填好取样数据。
5、“弯曲度数据”中填好测斜测深数据，删除不必要的数据行。
二、平面工程投影表1、“平面工程”表格中的D4填好钻孔孔深，不嫌麻烦的话随便填一个大数也可，但这样柱状图的样轨一栏中会有一条长线，要手工删除，然后点击数据计算。
2、“样品”表格中，根据样品的数量，把“工程编号、起点号、终点号、与导线起点距离（即样品的起始位置）、样号、样槽倾伏向、样槽倾伏角、样长、样轨宽、样轨位置”或复制或填充好，然后点击计算。
注意：数据的第一行中，为了柱状图里的局部变换找到合适的基点，“与导线起点的距离”加个0，“样长”随便填个数，其余数据照上述方法填好，以后可以在柱状图中删除该参考点（样轨）。
三、以上两个excel表格都要保存好，用section打开“柱状图表头模版.mpj”文件。
四、样轨的投影1、执行菜单“1辅助工具\平面工程投影\打开数据表”，程序启动Section目录下的“平面工程投影.xls”的表格。
2、设置比例尺：用户自由设置投影的比例尺，单击右下角状态栏比例尺按钮设置，为了方便理解做图，设置默认比例尺为1：1000，如果能理解透了比例尺与成图比例尺的关系，也可设成成图比例尺。
3、执行菜单“1辅助工具\平面工程投影\平面工程投影”，稍等片刻即完成。
4、执行菜单“2辅助工具\图形局部变换”，点击左键确定基点（同超级拷贝粘贴），如果是多个图元的话，然后框选需要变换的区域，弹出对话框，设置X、Y比例，变换角度等确定即可，基点就选择前面所讲的0米样轨参考点。

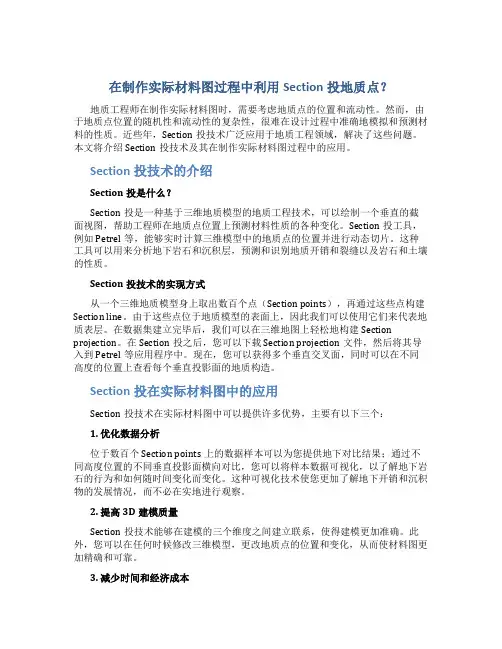

在制作实际材料图过程中利用Section投地质点？
在制作实际材料图过程中利用Section投地质点？地质工程师在制作实际材料图时，需要考虑地质点的位置和流动性。
然而，由于地质点位置的随机性和流动性的复杂性，很难在设计过程中准确地模拟和预测材料的性质。
近些年，Section投技术广泛应用于地质工程领域，解决了这些问题。
本文将介绍Section投技术及其在制作实际材料图过程中的应用。
Section投技术的介绍Section投是什么？Section投是一种基于三维地质模型的地质工程技术，可以绘制一个垂直的截面视图，帮助工程师在地质点位置上预测材料性质的各种变化。
Section投工具，例如Petrel等，能够实时计算三维模型中的地质点的位置并进行动态切片。
这种工具可以用来分析地下岩石和沉积层，预测和识别地质开销和裂缝以及岩石和土壤的性质。
Section投技术的实现方式从一个三维地质模型身上取出数百个点（Section points），再通过这些点构建Section line。
由于这些点位于地质模型的表面上，因此我们可以使用它们来代表地质表层。
在数据集建立完毕后，我们可以在三维地图上轻松地构建Section projection。
在Section投之后，您可以下载Section projection文件，然后将其导入到Petrel等应用程序中。
现在，您可以获得多个垂直交叉面，同时可以在不同高度的位置上查看每个垂直投影面的地质构造。
Section投在实际材料图中的应用Section投技术在实际材料图中可以提供许多优势，主要有以下三个：1. 优化数据分析位于数百个Section points上的数据样本可以为您提供地下对比结果；通过不同高度位置的不同垂直投影面横向对比，您可以将样本数据可视化，以了解地下岩石的行为和如何随时间变化而变化。
这种可视化技术使您更加了解地下开销和沉积物的发展情况，而不必在实地进行观察。
2. 提高3D建模质量Section投技术能够在建模的三个维度之间建立联系，使得建模更加准确。
应用Section快速处理实际材料图
应用Section快速处理实际材料图section是地质勘查工作中主要的制图软件，实际材料图反映了地质勘查主要的工作内容，两者在地质工作中都具有非常重要的作用，本文主要论述怎样应用Section快速处理实际材料图，达到提高实际材料图准确性及提高工作效率。
标签：地质制图section1引言Section地质辅助制图系统是以MapGis6.7为开发平台进行开发的地质图件编辑扩展软件。
系统基于MapGis输入编辑子系统强大的图形编辑能力，具有针对性地添加了专业的地质图件制作工具，能够大大提高地质图件的制作效率。
2实际材料图包含的主要内容实际材料图的内容主要有地质观察点、线，勘探线，实测剖面线，地质界线，各种产状要素及地质符号、注记、采集样品、重要山地工程、探矿工程及特征数据等，是野外填图资料和成果的汇总，同时也是编制地质编稿原图的基础，必须精心编制保证质量，使其转绘误差应符合有关规定要求。
3应用Section快速处理实际材料图3.1准备工作准备工作主要检查校正地质图坐标、正确设置地图参数、将所有点、线、工程坐标分类输入Exel表格。
设置地图参数比较简单，比较容易忽略，但是如果地图参数设置不正确往往严重影响到实际材料图的准确性，所以必需正确校正图件并设置地质图的坐标系统、比例尺及参数比例等地图参数。
3.2输入图名、制作比例尺执行菜单“点编辑/输入点图元”，选择输入类型为注释，设置注释高度、宽度、字体间隔，点击“确定”后输入图件名称完成图名输入。
执行菜单“2辅助工具/自动生成标尺”，点击图名正中间下方，在弹出标尺设置菜单中输入角度0°、长度、比例尺、刻度长度，点“ok”完成线条比例尺制作。
3.3绘制勘探线执行菜单“2辅助工具/绘制勘探线”，依次拾取起点坐标、输入地形图比例尺、勘探线方位、长度、间距、条数，勘探线起始编号和增量，完成绘制地质勘探线。
3.4表格数据投影执行菜单“1辅助工具/表格数据投影/选择数据投影”，正确选择Exel中的X 坐标、Y坐标及注释内容，输入用户投影参数（为原始地质坐标系统）及结果投影参数（图面地图参数，图面比例尺），按《固体矿产勘查原始地质编录规程》中有关要求设置有关点、线参数，将观察点、线，将各种产状要素及符号、注记、样品、重要山地工程、探矿工程坐标分类投影。
在制作实际材料图过程中利用Section投地质点？
在制作实际材料图过程中利用Section投地质点在地质学领域中，制作实际材料图是非常常见的一个工作。
其中，Section投地质点是一个常用的方法，可以帮助地质工作者更好地理解地质数据分布的情况。
本文就来讨论一下，在制作实际材料图过程中如何利用Section投地质点。
Section是什么首先，我们来了解一下Section是什么。
Section又称为剖面图，是在地球内部某条特定路径上垂直于地表的投影。
可以简单地理解为，我们把地球沿着某条线切开，然后在其中一面上做出绘制。
Section通常用于显示特定的地质数据，比如地质构造、岩层结构等。
通过Section，我们可以更好地理解地质数据的分布情况，有助于掌握地质构造的变化规律。
如何制作Section投地质点在制作Section投地质点之前，我们需要先做好Section图。
一般来说，制作Section图的步骤如下：1.确定Section线：根据地质数据的分布情况，在地图上绘制Section线。
2.收集数据：根据Section线采集地质数据，比如岩性、断层、构造等。
3.绘制Section图：依据数据，绘制Section图。
绘制时要注意，比例尺要准确，图形要清晰。
制作好Section图之后，我们可以开始进行Section投地质点。
1.根据需要，将地质点投影到Section线上，即将地质点的数据绘制到Section图上。
2.绘制地质点：根据投影区间的比例尺，在Section上绘制地质点。
3.根据地质点的特征，进行标注。
标注时要注意，字体清晰，标注内容准确。
Section投地质点的优点使用Section投地质点，有以下几个优点：1.便于理解：通过投影到Section图上，地质点的数据更加直观，有助于地质工作者更好地理解地质数据分布情况。
2.易于比较：通过Section图，我们可以对不同地质点的数据进行比较，有助于掌握地质构造的变化规律。
3.可以少量化地提供地质信息：通过Section图，我们可以对一些地质信息进行简洁的展示，有助于其他工作者更好地理解和使用这些信息。
