拉伸工艺及拉伸模具设计
拉伸模设计说明书
端盖拉伸模设计目录目录 (1)第一章零件的工艺性分析 (2)第二章毛坯尺寸展开计算 (3)第三章拉深工序次数及拉深系数确定 (5)第四章冲裁力与拉深力的计算 (11)第五章凸、凹模的设计 (7)1、落料凸、凹模尺寸计算 (7)2、拉深凸、凹模尺寸计算 (8)3、粗糙度的确定 (9)第六章模具基本结构的确定 (13)第七章模具主要零件的强度校核 (15)第八章冲压设备的选择 (16)1、初选设备 (16)2、设备的校核 (18)主要参考文献附录第一章零件的工艺性分析1、零件的形状、尺寸及一般要求该零件为厚度1mm，展开直径为φ135mm，中心孔直径为φ35mm，零件材料20钢，尺寸精度按图纸要求。
2、工艺方案的分析及确定工件由落料、冲孔、拉深、三道工序成型，工件形状较简单。
本次主要设计其第三道工序。
第二章毛坯尺寸展开计算1旋转体零件采用圆形毛坯，在不变薄拉深中，材料厚度虽有变化，但其平均值与毛坯原始厚度十分接近。
因此，其直径按面积相等的原则计算，即毛坯面积与拉深件面积（加上修边余量）相等。
1、确定修边余量在拉深的过程中，常因材料机械性能的方向性、模具间隙不均、板厚变化、摩擦阻力不等及定位不准等影响，而使拉深件口部周边不齐，必须进行修边，故在计算毛坯尺寸时应按加上修边余量后的零件尺寸进行展开计算。
修边余量的数值可查文献《实用模具技术手册》表5-7.由于工件凸缘的相对直径d凸/d = 1.1013查表可得修边余量δ=3.5mm。
2、毛坯尺寸计算根据工件的形状，可将其分成F1-F8这几个部分。
则可计算出各部分的展开面积如下：F1 =π/4[2π(4+t/2)(90.8-t)+4.56(4+t/2)²=π/4[2π×5×88.8+4.56×5²]=222π²+28.5πF2 =π(d-t)(h-r1-r2-t)=π(90.8-2)(34-4-2-2)=2308.8πF3 =π/4[2π(2+t/2)(90.8-t-2×2-t)+8(2+t/2)²] =π/4(2π×3×82.8+72)=124.2π²+18πF4 =π/4(90.8-2t-2×2)²-π/4(47+2t+2×2)²=π/4×82.8²-π/4×55²=957.71πF5 =π/4[2π(2+t/2)(47+t)+4.56(2+t/2)²]=π/4(2π3×49+4.56×3²)=73.5π²+10.26πF6 =(20-2t-2×2)π(47+t)=588πF7 =π/4[2π(2+t/2)(47-2×2)+8(2+t/2)²]=π/4(2π3×43+8×3²)=64.5π²+18πF8 =π/4(47-2×2)²=462.25π所以经计算求得毛坯直径D=168mm3、确定是否使用压边圈由于D-d>22t,则要使用压边圈。
第二章第5节冲压模具设计——拉伸模方案
5.3.2 复杂旋转体拉伸件坯料尺寸的确定
相似原则
1.解析法 若拉伸件可由若干个简单几何形状组成，
则先分别求出各部分的表面积F，再相加得出 拉伸件的总面积∑F，最后按下式计算毛坯直 径。
D 4 F 1.13 F
5.3.2 复杂旋转体拉伸件坯料尺寸的确定
5.2.2 拉伸件圆角半径的要求
1.凸缘圆角半径rdΦ 凸缘圆角半径rdΦ ：指壁与凸缘的转角半径。
要求：
12））r当dΦr＞dΦ 2＜t0.5m一m时般，取应：增rd加Φ =整（形4工8序）。t
pg
pg
py
ห้องสมุดไป่ตู้ 2.底部圆角半径rpg 底部圆角半径rpg：指壁与底面的转角半径。
要求：
1）rpg≥t，一般取：rpg≥（35）t 2）rpg＜t，增加整形工序，每整形一次，rpg
m总——需多次拉伸成形制件的总拉伸系数。
注意：拉伸系数系愈小，表示拉伸变形程度愈大。
极限拉伸系数：指当拉伸系数减小至使拉伸件起 皱、断裂或严重变薄超差时的临界拉伸系数。
5.4.2 圆筒形拉伸件拉伸次数及工序尺寸计算
1.拉伸次数
当md=d/D>m极限时，可以一次拉伸，否则需多 次拉伸。
1）推算法：根据极限拉伸系数和毛坯直径，从第 一道拉伸工序开始逐步向后推算各工序的直径，
教学要求： 能够利用等面积法，计算圆筒形
拉伸件的毛坯尺寸；能够查表确定 常见的旋转体拉伸件的毛坯尺寸。
5.3.1 简单旋转体拉伸件坯料尺寸的确定
计算原则：按等面积（即拉伸前后材料面积 不变）原则进行计算，再加上修边余量。
数学计算法： 1）将制件分成若干简单几何形状（包括修边余
三次拉伸模具设计过程和详尽分析-dynaform
西安交通大学落料拉深复合模具设计及其分析硕10743111301047王巨龙指导老师：苏文斌目录1制件工艺分析 (4)1.1零件介绍 (4)1.2零件冲压工艺性分析 (4)1.3工艺方案确定 (4)1.3.1计算坯料直径 (5)1.3.2判断可否一次拉深成形 (6)1.3.3确定首次拉深工序件尺寸 (7)1.3.4计算以后各次拉深的工序件尺寸 (9)1.3.5工艺方案 (10)2拉深模具设计 (11)2.1落料与首次拉深复合工序力的计算 (11)2.1.1落料力的计算 (11)2.1.2压边力和压边装置的确定 (11)2.1.3拉深力的确定 (12)2.2模具工作部分尺寸的计算 (13)2.2.1凸、凹模间隙 (13)2.2.2凸、凹模工作部分的尺寸与公差 (13)2.2.3凸、凹模圆角半径 (14)2.2.4凹模通气孔 (14)2.3模具的总体设计 (14)3软件仿真分析 (17)3.1估算毛坯尺寸 (17)3.2第一次拉深 (18)3.3第二次拉深 (21)3.4第三次拉深 (23)1制件工艺分析1.1零件介绍宽凸缘制件的尺寸如下图1所示，材料为08钢，厚度1t mm =，大批量生产。
确定该零件的冲压工艺方案。
图1 宽法兰筒形件1.2零件冲压工艺性分析该制件为宽法兰筒形件，由图中可看出，对内形尺寸提出要求，料厚1t mm =，对于厚度的变化不做要求；制件的形状简单、对称，轴对称零件结构工艺性最好；圆角底部圆角半径4r mm t =>，凸缘处的圆角半径42R mm t =>，满足拉深工艺对形状和圆角半径的要求；制件所用材料08钢的拉深性能较好，易于拉深成形。
综上所述，该制件的拉深工艺性较好，可用拉深工序加工。
1.3工艺方案确定为了确定制件的成型工艺方案，应先计算拉深次数以及有关工序尺寸。
板料厚1t mm =，按中线尺寸计算。
宽凸缘件多次拉深的方法：圆角半径基本不变或逐次减小，靠缩小圆筒直径来增加高度。
拉伸模具设计说明书
拉伸模具设计说明书前⾔模具是制造业的重要基础装备，它是―⽆以伦⽐的效益放⼤器‖。
没有⾼⽔平的模具，也就没有⾼⽔平的⼯业产品，因此模具技术也成为衡量⼀个国家产品制造⽔平的重要标志之⼀，正因为模具的重要性及其在国民经济中重要地位，模具⼯业⼀直被提到很⾼的位置。
从起步到现在，我国模具⼯业已经⾛过了半个多世纪。
从20 世纪以来，我国就开始重视模具⾏业的发展，提出政府要⽀持模具⾏业的发展，以带动制造业的蓬勃发展。
有关专家表⽰，我国的加⼯成本相对较低，模具加⼯业⽇趋成熟，技术⽔平不断提⾼，⼈员素质⼤幅提⾼，国内投资环境越来越好，各种有利因素使越来越多国外企业选择我国作为模具加⼯的基地。
因为模具⽣产的最终产品的价值，往往是模具价格的⼏⼗倍，上百倍。
⽬前，模具技术已成为衡量⼀个国家产品制造⽔平⾼低的最重要标志。
它决定着产品的质量、效益和新产品的开发能⼒。
模具⼯业在我国国民经济中的重要性，主要表现在国民经济的五⼤⽀柱产业——机械、电⼦、汽车、⽯油化⼯和建筑。
事实上，模具是属于边缘科学，它涉及机械设计制造、塑性加⼯、铸造、⾦属材料及其热处理、⾼分⼦材料、⾦属物理、凝固理论、粉末冶⾦、塑料、橡胶、玻璃等诸多学科、领域和⾏业。
据统计资料，模具可带动其相关产业的⽐例⼤约是1:100 ，即模具发展 1 亿元，可带动相关产业100 亿元。
通过模具加⼯产品，可以⼤⼤提⾼⽣产效率，节约原材料，降低能耗和成本，保持产品⾼⼀致性等。
如今，模具因其⽣产效率⾼、产品质量好、材料消耗低、⽣产成本低⽽在各⾏各业得到了应⽤，并且直接为⾼新技术产业服务；特别是在制造业中，它起着其它⾏业⽆可取替代的⽀撑作⽤，对地区经济的发展发挥着辐射性的影响。
当前，由于产品品种增多，更新加快，市场竞争的⽇益激烈，因此，对模具的要求是交货期短，精度⾼及成本低。
⽽模具的标准化程度直接影响着这些因素。
模具的标准化程度越⾼，专业化⽣产越强，模具的⽣产周期就会越短，⽣产成本越低，模具质量越⾼。
铝型材拉伸工艺
铝型材拉伸工艺引言铝型材是一种常见的金属材料，广泛应用于建筑、交通工具、电子设备等领域。
铝型材的力学性能很大程度上取决于其制造工艺，其中拉伸工艺是一种重要的加工方式。
本文将介绍铝型材拉伸工艺的原理、过程和影响因素。
一、拉伸工艺的原理拉伸是一种将金属材料沿特定方向施加外力，使其发生塑性变形的工艺。
铝型材拉伸工艺通过施加拉伸力，使铝材发生塑性变形，从而改变其形状和性能。
拉伸工艺的原理是利用材料的塑性变形特性，使原始材料变为所需形状的铝型材。
二、拉伸工艺的过程铝型材拉伸工艺通常包括以下几个步骤：1. 材料准备：选择合适的铝合金材料，并根据需求进行预处理，如清洗、退火等。
2. 模具设计：根据产品的形状和尺寸要求，设计合适的模具。
3. 加热：将铝型材加热至一定温度，使其达到适宜的塑性变形温度。
4. 拉伸：将加热后的铝型材放入模具中，施加拉伸力，使其发生塑性变形。
5. 冷却：待铝型材冷却至室温后，取出模具，完成拉伸工艺。
三、影响拉伸工艺的因素铝型材拉伸工艺的成败与以下因素密切相关：1. 材料性质：铝合金的成分、晶粒结构和热处理状态等对拉伸工艺有重要影响。
2. 拉伸速度：拉伸速度的大小会影响铝型材的塑性变形程度和成形效果。
3. 模具设计：模具的形状、尺寸和表面光洁度对铝型材的成形质量有影响。
4. 拉伸力：拉伸力的大小与方向会直接影响铝型材的塑性变形和应力分布。
5. 加热温度：加热温度的选择要考虑到铝型材的熔点和塑性变形温度。
6. 冷却方式：冷却方式的选择会影响铝型材的内部结构和性能。
四、常见问题及解决方法在铝型材拉伸工艺中，常常会遇到一些问题，如产生裂纹、变形不均匀等。
针对这些问题，可以采取以下解决方法：1. 优化模具设计，避免应力集中和变形不均匀。
2. 控制拉伸力的大小和方向，避免过大或过小的拉伸力造成问题。
3. 控制加热温度和冷却方式，使铝型材的温度分布均匀，避免热应力引起的问题。
4. 选择合适的铝合金材料，确保其塑性变形性能和机械性能满足要求。

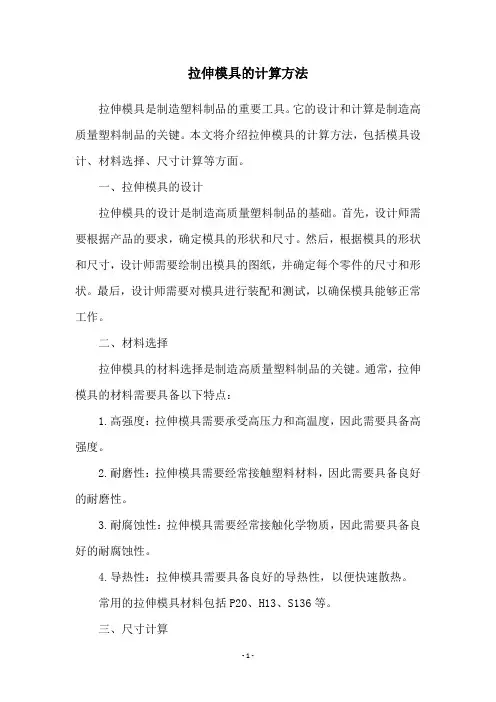

拉伸模具的计算方法
