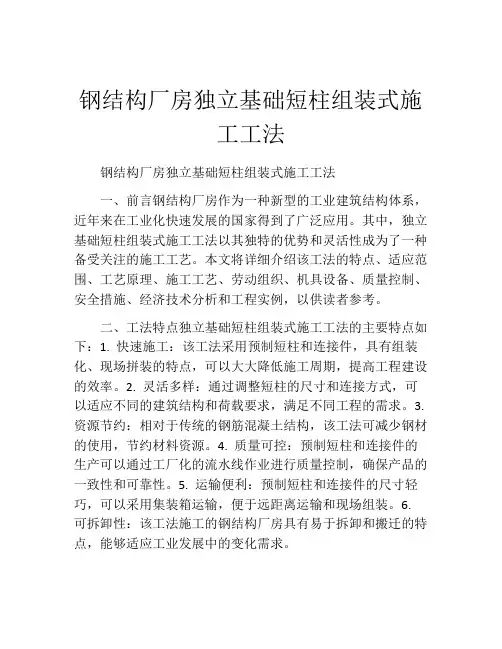

钢结构厂房独立基础短柱组装式施工工法(2)
钢结构厂房独立基础短柱组装式施工工法钢结构厂房独立基础短柱组装式施工工法一、前言钢结构厂房作为一种新型的工业建筑结构体系，近年来在工业化快速发展的国家得到了广泛应用。
其中，独立基础短柱组装式施工工法以其独特的优势和灵活性成为了一种备受关注的施工工艺。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例，以供读者参考。
二、工法特点独立基础短柱组装式施工工法的主要特点如下：1. 快速施工：该工法采用预制短柱和连接件，具有组装化、现场拼装的特点，可以大大降低施工周期，提高工程建设的效率。
2. 灵活多样：通过调整短柱的尺寸和连接方式，可以适应不同的建筑结构和荷载要求，满足不同工程的需求。
3. 资源节约：相对于传统的钢筋混凝土结构，该工法可减少钢材的使用，节约材料资源。
4. 质量可控：预制短柱和连接件的生产可以通过工厂化的流水线作业进行质量控制，确保产品的一致性和可靠性。
5. 运输便利：预制短柱和连接件的尺寸轻巧，可以采用集装箱运输，便于远距离运输和现场组装。
6. 可拆卸性：该工法施工的钢结构厂房具有易于拆卸和搬迁的特点，能够适应工业发展中的变化需求。
三、适应范围独立基础短柱组装式施工工法适用于以下工程：1. 工业厂房：包括制造业、物流仓储、汽车生产等工业用途的厂房建设。
2. 商业建筑：包括商场、超市、展览中心等商业用途的建筑。
3. 农业建筑：包括农业大棚、养殖场等农业用途的建筑。
四、工艺原理独立基础短柱组装式施工工法通过预制短柱和连接件的组装来构成钢结构厂房的立柱系统。
其工艺原理主要包括以下几个方面：1. 设计和准备：根据工程需求，设计合适的短柱尺寸及连接方式，并进行工艺准备，选择合适的钢材和连接件。
2. 短柱制作：通过自动化的生产线进行短柱的加工和制作，确保短柱的尺寸精度和质量。
3. 运输和现场组装：将预制短柱和连接件进行运输，并在施工现场进行组装，连接短柱和梁、梁与梁之间的连接。

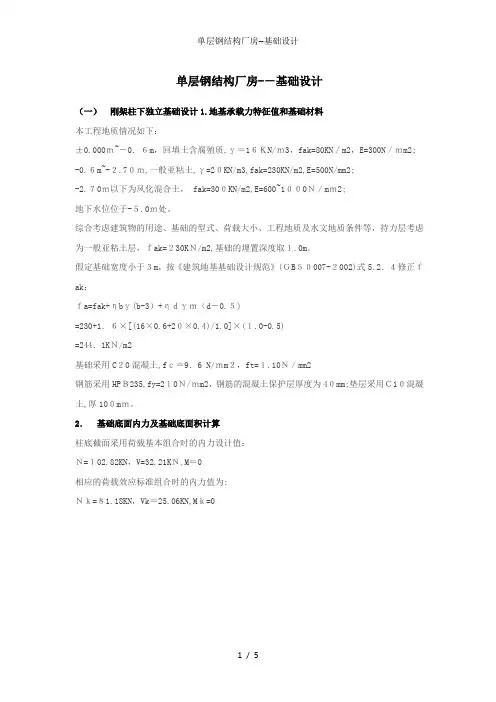

单层钢结构厂房--基础设计
单层钢结构厂房-－基础设计（一）刚架柱下独立基础设计1.地基承载力特征值和基础材料本工程地质情况如下：±0.000ｍ~－0．６m，回填土含腐殖质,γ＝1６ＫN/ｍ3，fak=80KN／m2，E=300N／ｍm2; -0.６m~-２.7０ｍ,一般亚粘土,γ=2０KN/m3,fak=230KN/m2,E=500N/mm2;-2.７0ｍ以下为风化混合土， fak=30０KN/m2,E=600~1００0Ｎ／mｍ2;地下水位位于-５.0ｍ处。
综合考虑建筑物的用途、基础的型式、荷载大小、工程地质及水文地质条件等，持力层考虑为一般亚粘土层，ｆak=２30KＮ/m2,基础的埋置深度取１.0m。
假定基础宽度小于３m，按《建筑地基基础设计规范》(ＧB５０007-２002)式5.2．４修正ｆak：ｆa=fak+ηbγ(b-3）+ηｄγｍ（d－0.５)=230+1．６×[(16×0.6+2０×0.4)/1.0]×(１.0-0.5)=244．1KＮ/m2基础采用C２0混凝土,fｃ＝9．6 N/ｍm２，ft=１.10Ｎ／mm2钢筋采用HPＢ235,fy=2１0Ｎ/ｍm2，钢筋的混凝土保护层厚度为4０mm;垫层采用Ｃ1０混凝土,厚10０mｍ。
2．基础底面内力及基础底面积计算柱底截面采用荷载基本组合时的内力设计值：Ｎ=１02.82KN，V=32.21KＮ,M＝0相应的荷载效应标准组合时的内力值为:Ｎｋ=８1.18KN，Vk＝25.06KN,Mｋ=0采用锥形基础，假定基础高度H0=4０0ｍm，按(1.1~1.４)Ａ０估计偏心受压基础的底面积A:A=(1．1～1．4)×0.36＝0．40～0.50m2取A=bl=1.5×１.0m＝1.5m2,W=0.３75m3,基础的形状、尺寸及布置如图。
Gｋ=24×（１．５×1.0×0．４)＋16×（1．5×1.０×0.6）=28.８0KN则作用在基础底面的相应荷载效应标准值组合的内力值为:Nk＝81.18+28.80=1０9.９８KＮMk=25.０6×１.0=25.06KＮ·m基础底面压力验算:因1．2fa＝2９２.92KN/m2>pkmax，pｋmiｎ>0,(pｋｍaｘ+pkmin)/2＜fa，故基础底面尺寸满足要求。
某地三层框架结构独立基础钢结构标准化厂房结构施工图
钢结构基础施工方案(3篇)
第1篇一、工程概况本项目为某大型钢结构厂房，位于我国某工业开发区。
厂房占地面积约12000平方米，建筑面积约8000平方米。
钢结构主体采用焊接H型钢，屋面采用彩钢板，墙面采用金属围护板。
基础部分采用钢筋混凝土基础，考虑到钢结构的特点，基础设计需满足承载力和稳定性要求。
二、施工准备1. 技术准备- 熟悉设计图纸，了解钢结构基础的构造、尺寸、材料要求等。
- 研究施工规范和标准，确保施工过程符合相关要求。
- 制定详细的施工方案，明确施工工艺、施工顺序、质量要求和安全措施。
2. 材料准备- 钢筋：符合国家标准的HPB300钢筋，直径根据设计要求确定。
- 混凝土：强度等级不低于C20，采用商品混凝土。
- 模板：采用钢模板，保证模板的刚度、强度和稳定性。
- 砼：采用符合国家标准的水泥、砂、石子等原材料，按设计配合比拌制。
3. 设备准备- 混凝土搅拌车：用于混凝土的拌制和运输。
- 混凝土泵车：用于混凝土的输送。
- 钢筋绑扎机：用于钢筋的绑扎。
- 振捣器：用于混凝土的振捣。
- 井字架：用于模板的支撑。
4. 人员准备- 组织施工队伍，明确各工种人员职责。
- 进行技术交底，确保施工人员了解施工方案和质量要求。
- 进行安全教育培训，提高施工人员的安全意识。
三、施工工艺1. 测量放线- 根据设计图纸，确定基础轴线位置。
- 利用全站仪等测量仪器，进行基础轴线放样。
- 标注基础边线、轴线位置和尺寸。
2. 模板安装- 模板采用钢模板，按照设计尺寸制作。
- 模板安装前，应进行清理和检查，确保模板的完好和清洁。
- 模板安装时，应采用井字架进行支撑，保证模板的稳定性和刚度。
3. 钢筋绑扎- 钢筋绑扎前，应检查钢筋的规格、尺寸和数量。
- 钢筋绑扎时，应按照设计要求进行，确保钢筋的间距和位置准确。
- 钢筋绑扎完成后，应进行自检和互检，确保钢筋绑扎质量。
4. 混凝土浇筑- 混凝土浇筑前，应检查模板、钢筋和施工场地。
- 混凝土采用商品混凝土，按设计配合比拌制。
钢结构独立基础沉降范围
钢结构独立基础沉降范围摘要：一、钢结构独立基础概述二、钢结构独立基础沉降原因三、钢结构独立基础沉降范围计算四、预防措施及处理方法正文：钢结构独立基础是建筑物基础的一种形式，主要由钢筋混凝土或钢筋混凝土与钢结构组合而成。
在施工过程中，可能会出现沉降现象，影响建筑物的稳定性和安全性。
本文将对钢结构独立基础的沉降范围进行分析，并提出相应的预防措施及处理方法。
一、钢结构独立基础概述钢结构独立基础具有较强的承载能力和良好的抗裂性能，广泛应用于高层建筑、桥梁、隧道等领域。
其结构特点是基础底部采用钢筋混凝土或钢筋混凝土与钢结构组合，基础顶部设置钢筋混凝土承台，将钢结构柱脚嵌入承台内。
二、钢结构独立基础沉降原因1.地基土层不均匀：地基土层的不均匀性可能导致基础承受不同的荷载，从而引起沉降的不均匀。
2.施工质量：施工过程中，混凝土浇筑不密实、钢筋焊接质量差等均可能导致基础沉降。
3.基础材料性能：钢结构及钢筋混凝土材料的性能变化，如材料老化、腐蚀等，会影响基础的稳定性能。
4.周围环境变化：如地下水位波动、土体湿度变化等，可能导致基础材料性能变化，进而引发沉降。
三、钢结构独立基础沉降范围计算1.依据《建筑地基基础设计规范》（GB 50007-2011）相关规定，计算基础沉降量。
2.结合基础底面积、地基土层参数、基础材料性能等因素，确定沉降范围。
3.考虑建筑物结构对称性，分析不同柱脚沉降量的差异，进一步修正沉降范围。
四、预防措施及处理方法1.选址合理：选择地基土层均匀、承载力强的地段作为建筑用地。
2.加强地基处理：采用压实、桩基等方法改善地基土层性能，提高承载能力。
3.施工质量控制：严格把控施工过程，确保混凝土浇筑密实、钢筋焊接质量合格。
4.定期检查与维护：对钢结构独立基础进行定期检查，发现沉降现象及时处理。
5.结构补偿：在设计阶段考虑结构补偿措施，如设置沉降缝、采用柔性连接等，以减小沉降对建筑物的影响。
总之，钢结构独立基础沉降范围的控制关键在于选址、地基处理、施工质量及维护等方面。
钢结构厂房独立基础施工合同
钢结构厂房独立基础施工合同甲方（发包方）：__________乙方（承包方）：__________鉴于甲方拟建钢结构厂房，经双方友好协商，甲方决定将钢结构厂房的独立基础施工工程交由乙方完成。
为明确双方的权利和义务，保障工程的顺利进行，特订立本合同。
一、工程概况2. 工程地点：__________3. 承包范围：钢结构厂房的独立基础施工，包括但不限于基坑开挖、混凝土浇筑、钢筋连接等。
二、合同工期1. 乙方应按照甲方的工期要求，按时完成施工任务。
2. 如有特殊情况需延期，乙方应提前与甲方协商，并获得甲方的同意。
三、工程质量1. 乙方应严格按照国家相关施工规范和要求进行施工，确保工程质量。
2. 甲方有权对乙方的施工过程进行监督，对不符合质量要求的工程，甲方有权要求乙方返工或整改。
四、工程造价及支付方式1. 工程总造价：人民币__________元（大写：__________元整）。
2. 支付方式：甲方应按以下方式支付工程款：（1）合同签订后，甲方支付乙方工程总造价的30%作为预付款；（2）基础施工完成50%后，甲方支付乙方工程总造价的30%；（3 工程施工验收合格后，甲方支付乙方剩余的工程款。
五、工程安全及文明施工1. 乙方应严格遵守施工现场的安全生产规定，确保施工安全。
2. 乙方应负责施工现场的文明施工，保持施工现场整洁、有序。
六、工程验收及保修1. 工程完工后，乙方应组织内部验收，确保工程质量符合要求。
2. 甲方组织最终验收，验收合格后，双方签订验收报告。
3. 乙方负责工程的保修工作，保修期限为一年。
保修期内如出现质量问题，乙方应负责免费维修。
七、违约责任1. 若乙方未按合同约定完成施工任务，应向甲方支付违约金。
2. 若甲方未按合同约定支付工程款，应向乙方支付滞纳金。
3. 如因乙方施工质量问题导致工程返工或整改，乙方应承担相关费用。
八、其他事项1. 本合同未尽事宜，双方可另行协商补充。
2. 本合同一式两份，甲乙双方各执一份。
钢结构厂房工程土方基础工程施工方案及技术措施
钢结构厂房工程土方基础工程施工方案及技术措施主体工程该工程基础采用柱下独立基础，上部框架体系为门型钢结构结构。
主要附属附房结构为钢筋碎框架结构。
根据地质勘探资料，确定本工程地基土质情况，确定放坡系数、下挖深度等。
1.1基坑开挖前的准备1.1.1熟悉该工程的《岩土工程的地质勘察报告》，根据挖方深度范围内不同土层的物理性能和地下水位情况，必要时采取支护与降水措施。
1.1.2调查分析基坑周边环境，特别是周边建筑物上部结构和地基状态，具体测量其基坑边线尺寸和相对高差，若基坑深于原有建筑物基础时，要考虑原有建筑物基础的压力扩散影响，采取保护原有建筑物的措施。
1.1.3调查基坑周边的地下设施、地下管线、排水管网和直埋电缆、光缆，不仅要查清数量、位置和结构状况，还要与有关部门协商制定保护措施。
114对古井、古墓应进行处理，属于古墓要报告当地有关部门，使处理与基坑开挖相协调。
1.1.5认真熟悉和消化施工图，核对基础及地基相关尺寸，核对基坑边线与周边环境的关系尺寸，认真分析，相互影响,既要保证设计意图，又要保证临近建筑物与设施的安全。
1.1.6了解基坑周边环境对施工条件的限制，特别是施工噪音、振动和交通的限制，使施工方案落于实处。
1.1.7了解基坑施工所需的资源条件和施工条件，如当地的气象资料和施工期的天气预报；当地建材市场供应情况；当地土方机械、排水机械的拥有情况；当地排水系统准入情况。
1.1.9在上述资料的基础上编制基坑开挖方案。
1.2土方开挖1.1.1开挖前根据总平面图认真做好定位放线工作，设置定位桩，用灰线和豉砌桩体标出建筑物位置及基槽开挖边线。
工程放线包括工程本身的边线、轴线、标高和有关堆场的测定，还包括对周边环境的测设，设立毗邻建筑物的沉降观测点、毗邻设施的标志，需要大量排水时，还要测设排水系统设施等。
112开挖过程中，设专人进行基础底面标高测量工作，误差不应超过规范规定。
按批准的开挖顺序和分层高度进行开挖，必要时要进行边坡防护。
某钢结构独立基础计算书J-1
阶梯基础计算（J-1）项目名称_____________日期_____________设计者_____________校对者_____________一、设计依据《建筑地基基础设计规范》 (GB50007-2002)①《混凝土结构设计规范》 (GB50010-2010)②二、示意图三、计算信息构件编号: JC-1 计算类型: 验算截面尺寸1. 几何参数台阶数n=2矩形柱宽bc=700mm 矩形柱高hc=900mm基础高度h1=300mm基础高度h2=400mm一阶长度 b1=250mm b2=300mm 一阶宽度 a1=300mm a2=300mm二阶长度 b3=250mm b4=300mm 二阶宽度 a3=300mm a4=300mm2. 材料信息基础混凝土等级: C30 ft_b=1.43N/mm2fc_b=14.3N/mm2柱混凝土等级: C30 ft_c=1.43N/mm2fc_c=14.3N/mm2钢筋级别: HRB335 fy=300N/mm23. 计算信息结构重要性系数: γo=1.0基础埋深: dh=1.500m纵筋合力点至近边距离: as=40mm基础及其上覆土的平均容重: γ=20.000kN/m3最小配筋率: ρmin=0.100%Fgk=176.780kN Fqk=0.000kNMgxk=141.340kN*m Mqxk=0.000kN*mMgyk=0.000kN*m Mqyk=0.000kN*mVgxk=54.380kN Vqxk=0.000kNVgyk=0.000kN Vqyk=0.000kN永久荷载分项系数rg=1.20可变荷载分项系数rq=1.40Fk=Fgk+Fqk=176.780+(0.000)=176.780kNMxk=Mgxk+Fgk*(B2-B1)/2+Mqxk+Fqk*(B2-B1)/2=141.340+176.780*(0.900-0.900)/2+(0.000)+0.000*(0.900-0.900)/2=141.340kN*mMyk=Mgyk+Fgk*(A2-A1)/2+Mqyk+Fqk*(A2-A1)/2=0.000+176.780*(1.050-1.050)/2+(0.000)+0.000*(1.050-1.050)/2=0.000kN*mVxk=Vgxk+Vqxk=54.380+(0.000)=54.380kNVyk=Vgyk+Vqyk=0.000+(0.000)=0.000kNF1=rg*Fgk+rq*Fqk=1.20*(176.780)+1.40*(0.000)=212.136kNMx1=rg*(Mgxk+Fgk*(B2-B1)/2)+rq*(Mqxk+Fqk*(B2-B1)/2)=1.20*(141.340+176.780*(0.900-0.900)/2)+1.40*(0.000+0.000*(0.900-0.900)/2) =169.608kN*mMy1=rg*(Mgyk+Fgk*(A2-A1)/2)+rq*(Mqyk+Fqk*(A2-A1)/2)=1.20*(0.000+176.780*(1.050-1.050)/2)+1.40*(0.000+0.000*(1.050-1.050)/2) =0.000kN*mVx1=rg*Vgxk+rq*Vqxk=1.20*(54.380)+1.40*(0.000)=65.256kNVy1=rg*Vgyk+rq*Vqyk=1.20*(0.000)+1.40*(0.000)=0.000kNF2=1.35*Fk=1.35*176.780=238.653kNMx2=1.35*Mxk=1.35*141.340=190.809kN*mMy2=1.35*Myk=1.35*(0.000)=0.000kN*mVx2=1.35*Vxk=1.35*54.380=73.413kNVy2=1.35*Vyk=1.35*(0.000)=0.000kNF=max(|F1|,|F2|)=max(|212.136|,|238.653|)=238.653kNMx=max(|Mx1|,|Mx2|)=max(|169.608|,|190.809|)=190.809kN*mMy=max(|My1|,|My2|)=max(|0.000|,|0.000|)=0.000kN*mVx=max(|Vx1|,|Vx2|)=max(|65.256|,|73.413|)=73.413kNVy=max(|Vy1|,|Vy2|)=max(|0.000|,|0.000|)=0.000kN5. 修正后的地基承载力特征值fa=200.000kPa四、计算参数1. 基础总长 Bx=b1+b2+b3+b4+bc=0.250+0.300+0.250+0.300+0.700=1.800m2. 基础总宽 By=a1+a2+a3+a4+hc=0.300+0.300+0.300+0.300+0.900=2.100mA1=a1+a2+hc/2=0.300+0.300+0.900/2=1.050m A2=a3+a4+hc/2=0.300+0.300+0.900/2=1.050m B1=b1+b2+bc/2=0.250+0.300+0.700/2=0.900m B2=b3+b4+bc/2=0.250+0.300+0.700/2=0.900m3. 基础总高 H=h1+h2=0.300+0.400=0.700m4. 底板配筋计算高度 ho=h1+h2-as=0.300+0.400-0.040=0.660m5. 基础底面积 A=Bx*By=1.800*2.100=3.780m26. Gk=γ*Bx*By*dh=20.000*1.800*2.100*1.500=113.400kNG=1.35*Gk=1.35*113.400=153.090kN五、计算作用在基础底部弯矩值Mdxk=Mxk-Vyk*H=141.340-0.000*0.700=141.340kN*mMdyk=Myk+Vxk*H=0.000+54.380*0.700=38.066kN*mMdx=Mx-Vy*H=190.809-0.000*0.700=190.809kN*mMdy=My+Vx*H=0.000+73.413*0.700=51.389kN*m六、验算地基承载力1. 验算轴心荷载作用下地基承载力pk=(Fk+Gk)/A=(176.780+113.400)/3.780=76.767kPa 【①5.2.1-2】因γo*pk=1.0*76.767=76.767kPa≤fa=200.000kPa轴心荷载作用下地基承载力满足要求2. 验算偏心荷载作用下的地基承载力exk=Mdyk/(Fk+Gk)=38.066/(176.780+113.400)=0.131m因 |exk| ≤Bx/6=0.300m x方向小偏心,由公式【①5.2.2-2】和【①5.2.2-3】推导Pkmax_x=(Fk+Gk)/A+6*|Mdyk|/(Bx2*By)=(176.780+113.400)/3.780+6*|38.066|/(1.8002*2.100)=110.335kPaPkmin_x=(Fk+Gk)/A-6*|Mdyk|/(Bx2*By)=(176.780+113.400)/3.780-6*|38.066|/(1.8002*2.100)=43.199kPaeyk=Mdxk/(Fk+Gk)=141.340/(176.780+113.400)=0.487m因 |eyk| >By/6=0.350m y方向大偏心, 由公式【①8.2.2-2】推导ayk=By/2-|eyk|=2.100/2-|0.487|=0.563mPkmax_y=2*(Fk+Gk)/(3*Bx*ayk)=2*(176.780+113.400)/(3*1.800*0.563)=190.921kPaPkmin_y=(Fk+Gk)/A-6*|Mdxk|/(By2*Bx)=(176.780+113.400)/3.780-6*|141.340|/(2.1002*1.800)=-30.066kPa3. 确定基础底面反力设计值Pkmax=(Pkmax_x-pk)+(Pkmax_y-pk)+pk=(110.335-76.767)+(190.921-76.767)+76.767=224.489kPaγo*Pkmax=1.0*224.489=224.489kPa≤1.2*fa=1.2*200.000=240.000kPa偏心荷载作用下地基承载力满足要求七、基础冲切验算1. 计算基础底面反力设计值1.1 计算x方向基础底面反力设计值ex=Mdy/(F+G)=51.389/(238.653+153.090)=0.131m因 ex≤ Bx/6.0=0.300m x方向小偏心Pmax_x=(F+G)/A+6*|Mdy|/(Bx2*By)=(238.653+153.090)/3.780+6*|51.389|/(1.8002*2.100)=148.952kPaPmin_x=(F+G)/A-6*|Mdy|/(Bx2*By)=(238.653+153.090)/3.780-6*|51.389|/(1.8002*2.100)=58.319kPa1.2 计算y方向基础底面反力设计值ey=Mdx/(F+G)=190.809/(238.653+153.090)=0.487m因 ey >By/6=0.350 y方向大偏心, 由公式【①8.2.2-2】推导ay=By/2-|ey|=2.100/2-|0.487|=0.563mPmax_y=2*(F+G)/(3*Bx*ay)=2*(238.653+153.090)/(3*1.800*0.563)=257.744kPaPmin_y=01.3 因 Mdx≠0 Mdy≠0Pmax=Pmax_x+Pmax_y-(F+G)/A=148.952+257.744-(238.653+153.090)/3.780=303.061kPa1.4 计算地基净反力极值Pjmax=Pmax-G/A=303.061-153.090/3.780=262.561kPaPjmax_x=Pmax_x-G/A=148.952-153.090/3.780=108.452kPaPjmax_y=Pmax_y-G/A=257.744-153.090/3.780=217.244kPa2. 验算柱边冲切YH=h1+h2=0.700m, YB=bc=0.700m, YL=hc=0.900mYB1=B1=0.900m, YB2=B2=0.900m, YL1=A1=1.050m, YL2=A2=1.050mYHo=YH-as=0.660m因 ((YB+2*YHo)≥Bx) 并且 (YL+2*YHo)≥By)基础底面处边缘均位于冲切锥体以内, 不用验算柱对基础的冲切3. 验算h2处冲切YH=h2=0.400mYB=bc+b2+b4=1.300mYL=hc+a2+a4=1.500mYB1=B1=0.900m, YB2=B2=0.900m, YL1=A1=1.050m, YL2=A2=1.050mYHo=YH-as=0.360m因 ((YB+2*YHo)≥Bx) 并且 (YL+2*YHo)≥By)基础底面处边缘均位于冲切锥体以内, 不用验算柱对基础的冲切八、柱下基础的局部受压验算因为基础的混凝土强度等级大于等于柱的混凝土强度等级，所以不用验算柱下扩展基础顶面的局部受压承载力。
