2013西安交大电路在线作业及答案

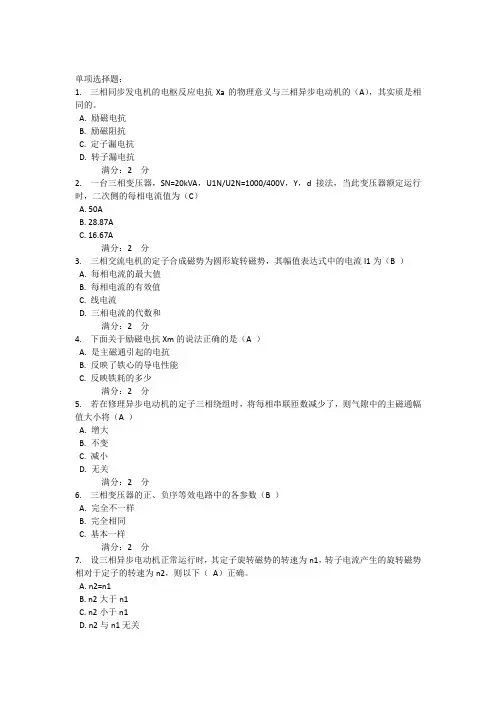

2013西安交大电机学在线作业及答案
单项选择题：1. 三相同步发电机的电枢反应电抗Xa的物理意义与三相异步电动机的（A），其实质是相同的。
A. 励磁电抗B. 励磁阻抗C. 定子漏电抗D. 转子漏电抗满分：2 分2. 一台三相变压器，SN=20kVA，U1N/U2N=1000/400V，Y，d接法，当此变压器额定运行时，二次侧的每相电流值为（C）A. 50AB. 28.87AC. 16.67A满分：2 分3. 三相交流电机的定子合成磁势为圆形旋转磁势，其幅值表达式中的电流I1为（B ）A. 每相电流的最大值B. 每相电流的有效值C. 线电流D. 三相电流的代数和满分：2 分4. 下面关于励磁电抗Xm的说法正确的是（A ）A. 是主磁通引起的电抗B. 反映了铁心的导电性能C. 反映铁耗的多少满分：2 分5. 若在修理异步电动机的定子三相绕组时，将每相串联匝数减少了，则气隙中的主磁通幅值大小将（A ）A. 增大B. 不变C. 减小D. 无关满分：2 分6. 三相变压器的正、负序等效电路中的各参数（B ）A. 完全不一样B. 完全相同C. 基本一样满分：2 分7. 设三相异步电动机正常运行时，其定子旋转磁势的转速为n1，转子电流产生的旋转磁势相对于定子的转速为n2，则以下（A）正确。
A. n2=n1B. n2大于n1C. n2小于n1D. n2与n1无关满分：2 分8. 直流发电机电刷在与位于几何中线上的导体相接触的位置，若磁路不饱和，这时电枢反应是（C ）A. 增磁B. 去磁C. 不增磁也不去磁D. 前极端去磁后极端不变满分：2 分9. 若并励直流发电机转速升高15%，则发电机的空载电压将升高为（B ）A. 15%B. 大于15%C. 小于15%D. 不变满分：2 分10. 若有一台三相异步电动机运行在转差率s=0.038，则此时通过空气隙传递的功率有（B ）。
A. 3.8%是电磁功率B. 3.8%是转子铜耗C. 3.8%是机械功率D. 3.8%是电功率满分：2 分11. 一台变压器原设计的频率为50Hz，现将它接到60Hz的电网上运行，当额定电压不变时，铁心中的磁通将（C ）A. 增加B. 不变C. 减小D. 为零满分：2 分12. 变压器的主磁通起的作用是（C ）。
西安交通大学《电力系统分析Ⅰ》在线作业-004
《电力系统分析Ⅰ》在线作业P-σ曲线被称为( )A:耗量特性曲线B:负荷曲线C:正弦电压曲线D:功角曲线正确选项：D中性点经消弧线圈接地的运行方式，在实践中一般采用（）A:欠补偿B:过补偿C:全补偿D:恒补偿正确选项：B无限大功率电源的内部电抗为()A:无穷B:0C:0.1～1正确选项：B电力系统的有功功率电源是( )。
A:发电机B:变压器C:调相机D:电容器正确选项：A在高压架空输线１点和２点之间，电压幅值Ｕ１大于Ｕ２，电压相角角１小于角２，线路有功潮流最可能的流向为( )。
A:从１流向２B:从１流向大地C:从２流向１D:从２流向大地正确选项：A在潮流计算机解法中，与Ｎ－Ｒ法相比，关于ＰＱ分解法的错误说法是（）。
A:收敛性差B:计算速度较快C:迭代次数较多D:收敛精度较差正确选项：D在电力系统的下列接线方式中，属于有备用接线的是（）。
A:两端供电网B:单回路干线式C:单回路放射式接线D:单回路链式接线正确选项：AA:AB:BC:C正确选项：B无限大功率电源的内部电抗为( )A:无穷B:0C:0.1～1正确选项：B系统备用容量中,哪种可能不需要( )A:负荷备用B:国民经济备用C:事故备用D:检修备用正确选项：D电力系统的复杂故障是指( )A:横向故障B:纵向故障C:电力系统中不同地点同时发生故障正确选项：C关于同杆双回架空输电线路，下面说法中正确的是()A:一般情况下可以忽略双回路对正序和负序电抗的影响，但对零序电抗的影响却不能忽略B:一般情况下双回路对正序、负序和零序电抗的影响都可以忽略C:一般情况下双回路对正序、负序和零序电抗的影响都不可以忽略正确选项：AA:AB:BC:CD:D正确选项：A潮流方程是( )A:线性方程组B:微分方程组C:线性方程D:非线性方程组正确选项：D频率的一次调整是（）A:由发电机组的调速系统完成的B:由发电机组的调频系统完成的C:由负荷的频率特性完成的D:由无功补偿设备完成的正确选项：A系统发生单接地短路故障时,复合序网的连接方式为( )A:正序、负序、零序串联B:正序、负序并联、零序网开路C:正序、零序并联、负序开路D:零序、负序并联，正序开路正确选项：A电力线路等值参数中消耗有功功率的是( )A:电阻B:电感C:电纳D:电容正确选项：A双绕组变压器原边绕组零序电流能够导致副边产生零序电流的接线形式( ) A:YN，dB:YN，yC:YN，yn正确选项：C旋转因子α=exp（j2π/3），则a+a^2+a^3的值为()A:0B:-1C:1正确选项：A短路容量SD(MVA)等于短路电流中( )值与短路处工作电压及三者乘积。
(完整版)2013 电路分析二答案 西南交通大学 电气考研
2013年 一、（15分）电路如图，当电阻时，0U =;当电阻R 取何值时，2U V =。
R 取何值 0U =，由电桥平衡可知解：当52082R R =⇒=Ω； 当2U V =，电路分析如下图所示由1I 网孔易知：14I A =对2I 网孔列KVL 方程有21(5)0R I RI U +--= 对3I 网孔列KVL 方程有31(82)80I I U +-+= 增列辅助方程322()2U I I V =⨯-=联立以上各式可知：234,(2,3)R I A I A =Ω== 二、（15分）电路如图，求电压U 。
解：分析如下图所示；对超结点∑列结点电压方程有1111()423000900090003000aU U I +-=⨯-∑ 对节点c 列结点电压方程有11111()030002000200030002000c b d U U U ++--=对节点d 列结点电压方程有1111()0.0092000200030002000d a c U U U +--=由虚短原理可知：0UV =∑增列辅助方程,,9000aa b c UU U U U U I -∑=== 联立以上各式可知：2,(4,8)a d U V U V U V ==-=三、（15分）电路如图所示。
R N 为线性电阻网络，已知条件如图（a ）所示。
求图（b ）电路中L R 取何值可获得最大功率？最大功率max ?P =解：图（a）、图（b）端口处的电压和电流参考方向如下图所示图（a）中122820,5,8,24U V I A U V I A=====图（b）中当LR=∞时，112222,0,?,22(15)OCU U I A I U I I''''''====+⨯+图（b）中当0LR=时，112222,,?,22(15)OC SCU U I I I U I I''''''''''''==-==+⨯+图（a）和图（b）在LR=∞时，RN两端由特勒跟定理2有；11221122U I U I U I U I''''-⨯+⨯=-⨯+⨯；代入数值12OCU V⇒=图（a）和图（b）在0LR=时，RN两端由特勒跟定理2有；11221122U I U I U I U I''''''''-⨯+⨯=-⨯+⨯所以LR右侧电路的等效电阻4OCOSCURI==Ω，所以图（b）可以简化为下图所示电路由最大功率传输可知，当4L OR R==Ω时，LR可获得最大功率，最大功率2max94OCOUP WR==。
西交《电路》参考答案西安交大11春
第一章 参考答案一、单项选择题1、 (b) ；2、 (d) ；3、 (d) ；4、 (a)；5、(d)；6、 (c) ；7、(d) ；8、 (a) ；9、(d) ； 10、(a) ；11、(b) ；12、(b) ；13、(c) ；14、(a) ；15、(c) ；16、(d) ；17、(a) 。
二、填空题1、某种确定的电磁性能；2、不变；3、高10V ；4、吸收,40W ；5、开路；6、短路；7、短路；8、开路；9、短路；10、开路；11、相等；12、通过原点的直线；13、韦安；14、库伏；15、u =Ri ；16、dt di Lu=；17、dtdu C i =；18、一定为零；19、不一定为零；20、电阻，电容和电感；21、一类是元件特性造成的约束，另一类是元件的相互连接造成的约束；22、集总电路；23、在集总电路中，任何时刻，沿任一回路，所有支路电压的代数和等于零；24、在集总电路中，任何时刻，对任一结点，所有流出结点的支路电流的代数和等于零；25、相互连接，性质。
三、分析计算题1、 A c o s 2)(t t i =W cos 8)(2t t p =2、 A 455.0=I Ω=484R 3、 221111=⨯==I U P W （发出）()623122-=⨯-==I U P W （发出）1628133=⨯==I U P W （消耗） ()414244-=⨯-==I U P W （发出） ()717355-=-⨯==I U P W （发出）()()313366-=-⨯-==I U P W （消耗）4、解： u S (t)的函数表示式为:⎪⎪⎩⎪⎪⎨⎧≥<≤+-<≤<=s20s 2s 142s10200)(t t t t t t t u S故电流：==t u C t i s d d )(⎪⎪⎩⎪⎪⎨⎧≥<≤-<≤<s20s 2s 11s1010t t t t功率：==)()()(t i t u t p ⎪⎪⎩⎪⎪⎨⎧≥<≤-<≤<s20s 2s 142s10200t t t t t t能量：==)(21)(2t Cu t W C ⎪⎪⎩⎪⎪⎨⎧≥<≤-<≤<s20s 2s 1)2(s100022t t t t t t5、电阻消耗的功率为: W 50=R P6、解：已知电流：==t u C t i s d d )(⎪⎪⎩⎪⎪⎨⎧≥<≤-<≤<s 20s 2s 11s 10100t t t ts 10<≤t t t d C d C t u tC 2201101)(00=+=+=⎰⎰∞-ξξs 21≤≤t t d u t u tC 24)1(5.01)1()(1-=-+=⎰ξ s 2≥t 005.01)2()(2=+=⎰ξd u t u tC 8、 W 10V 10=P （发出）W 5V 5-=P （发出）W 5=R P （吸收）10、 W 10A 2=P （发出）W 10V 5-=P （发出）11、 V 42-=u 12、 V 15-=u 13、 A 3=i 14、 V 12=u 15、 A 3-=I 16、 V 10=U 17、 -2V =U 18、解：由欧姆定律知12aI R U -=根据KCL ： 111R U aI I S =+，从而解得： )1(11a R U I S+=所以 )1(12a R U aR U S+-=电源发出的功率为：)1(121a R U I U P SS S +==，输出功率为：221222)1(a R U a R P So += 输出电压与电源电压的比值为： )1(||22a aR R U U S += 输出功率与电源发出功率的比值为： )1(||2220a a R R P P S += 19、解：控制变量：A 110101S ===R U I 受控电压源电压：V 10110=⨯=γIR 3上电压： V 5γ332=⨯+=R R R IU20、解：A ===110102R Us I 211I I I =+γ 当ϒ =2时，A =+=+=31211121γI I 当ϒ =0时，A =+=+=1011121γI I 当ϒ = -2时，A -=-=+=1211121γI I 特别当ϒ = -1时， I 1为无穷大，电路无解。
西交20春《电路》在线作业1参考答案 (1)
B.2.5mA
C.250mAHale Waihona Puke 答案:A4.{图}
A.A
B.B
C.C
D.D
答案:B
5.{图}
A.2S，1A
B.0.5S，2A
C.2S，2A
D.0.5S，1A
答案:D
6.当恒流源开路时，该恒流源内部（）
A.有电流，有功率损耗
B.无电流，无功率损耗
C.有电流，无功率损耗
答案:B
7.{图}
A.A
B.B
C.C
D.D
答案:A
8.题2.7图所示正弦稳态电路的功率因数等于（）。
{图}
A.1
B.0.707
C.0.866
D.0.89
答案:D
9.电容元件的正弦交流电路中，电压有效值不变，当频率增大时，电路中电流将（）
A.增大
B.减小
C.不变
答案:A
10.叠加定理只适用于（）
A.交流电路
B.直流电路
C.线性电路
41.两个电路等效，即它们无论其内部还是外部都相同。（）
答案:错误
42.假定正电荷运动的方向为电流的参考方向。（）
答案:正确
43.电感电容相串联，UL=120V，UC=80V，则总电压等于200V。（）
答案:错误
44.正弦量可以用相量来表示，因此相量等于正弦量。（）
答案:错误
45.一个不含独立源的电阻性线性二端网络（可以含受控源）总可以等效为一个线性电阻。
答案:C
11.已知接成Y形的三个电阻都是30Ω，则等效Δ形的三个电阻阻值为（）
A.全是10Ω
B.两个30Ω一个90Ω
C.全是90Ω
奥鹏西安交通大学课程考试《电工技术基础》参考资料答案.doc
西安交通大学课程考试复习资料单选题1.电路主要由负载、导线、电源和( )组成A.变压器B.开关C.发电机D.仪表答案: B2.已知Uab=8V,Va=10V,则Vb等于 ( )A.2VB.-2VC.10VD.8V答案: A3.电压的符号是( )A.AB.IC.VD.U答案: D4.电流的符号是( )A.AB.IC.VD.U答案: B5.在电动机的继电接触器控制电路中,实现延时控制功能的电器是( )。
A.热继电器B.熔断器C.中间继电器D.时间继电器答案: D6.200V等于( )KVA.200B.2C.2000D.0.2答案: D7.电路的三种状态是指通路、断路和( )A.开路B.短路C.回路D.支路答案: B8.1微安等于( )安A.B.C.D.答案: B9.电流的单位是( )A.AB.VC.WD.P答案: A10.在电路的基本组成中,具有传输电能作用的是 ( )A.电源B.负载C.连接导线D.控制装置答案: C11.电路由( )和开关四部分组成。
A.电源、负载、连接导线B.发电机、电动机、母线C.发电机、负载、架空线路D.电动机、灯泡、连接导线答案: A12.电路中负载上电压的实际方向为A.从高电位指向低电位B.从低电位指向高电位C.与元件上电流的方向相反D.与其参考方向相同答案: A13.1安培等于( )微安A.B.C.D.答案: B14.电流的形成是指A.自由电子的定向移动B.正电荷的定向移动C.电荷的自由移动D.电荷的定向移动答案: D15.某三相反应式步进电动机的步距角为1.5,如驱动电动机的脉冲频率为2000HZ,则电动机的转速为( )。
A.500r/minB.600r/minC.750r/minD.1000r/min答案: A16.在电路的基本组成中,导线的作用是( )A.消耗电能B.提供电能C.传输电能D.控制电路状态答案: C17.在电路的基本组成中,电源的的作用是( )A.消耗电能B.提供电能C.传输电能D.控制电路状态答案: B18.在电路的基本组成中,负载的作用是 ( )A.消耗电能B.提供电能C.传输电能D.控制电路状态答案: A19.在电路的基本组成中,用于把其他形式的能转换为电能的是 ( )A.电源B.负载C.连接导线D.控制装置答案: A20.图示电路原先已处于稳定状态，t=0时开关S闭合，则i(0+)=( )。
西交《电路》在线作业
西交《电路》在线作业 -0001试卷总分:100 得分:0一、单选题 (共 30 道试题,共 60 分)1.自动满足基尔霍夫第二定律的电路求解法是（）A.支路电流法B.回路电流法C.结点电压法正确答案:C2.题2.7图所示正弦稳态电路的功率因数等于（）。
A.1B.0.707C.0.866D.0.89正确答案:D3.R=10Ω,C=1uF与电感L串联，接到频率为1000Hz的正弦电压源上，为使电阻两端电压达到最高，电感L应取：（）A.1HB.1/2лHC.1/2HD.1/4л2H正确答案:D4.电路如题2.1图所示，电流I等于( )。
A.–1AB.1AC.2AD.4A正确答案:C5.在题2.8图所示正弦电路中，已知L1=3H，L2=2H，M=1H，is(t)=sin t A , 则电压u(t)=（）。
A.5sin t VB.7cos t VC.7sin t VD.-7sin t V正确答案:B6.理想电压源、理想电流源在电路中的功率（）A.与外电路无关B.仅由外电路决定C.由电源本身与外电路共同决定D.仅由电源本身决定正确答案:C7.一个电热器，接在10V的直流电源上，产生的功率为P。
把它改接在正弦交流电源上，使其产生的功率为P/2，则正弦交流电源电压的最大值为（）A.7.07VB.5VC.10V正确答案:C8.A.4V ，2V ， 1SB.2V ， 4V ， 2SC.4V ，2V ， 2SD.2V ， 4V ， 1S正确答案:D9.电感元件吸收的能量是以（）的形式储存在元件的（）中。
A.电场能量，磁场B.电场能量，电场C.磁场能量，磁场D.磁场能量，电场正确答案:C10.周期T=1S、频率f＝1Hz的正弦波是（）A.4cos314tB.6sin（5t+17°）C.4cos2πt正确答案:C11.电流的参考方向（）A.规定为正电荷的运动方向B.与电压的参考方向有关C.电流的实际方向D.假定为正电荷的运动方向正确答案:D12.A.AB.BC.CD.D正确答案:C13.在动态电路中，不能发生跃变的是（）。
电路 西交大考试题库及答案
单选丙藕合电感,已知L=0.8H，L=0.7H M=0.5H ,屯阻不计,正弦电压源电压有效值不変,则两者反向串朕是电流为瞬时串朕时电流的( )倍不属于动态电路的是电流源开路时,该电流源内部动态电路工作的全过程是对称三项电路是指分析电路时,参考点改变,各点电位会将丙↑2mH的屯感(无互感)串朕在一起， 其等效屯感是理论依据是电流的连续性定理的定律或定理是理想变压器的电压比为3:1 ,若- -次输入6V的交流电压,则二次电两个具有互感的线國串联在一起,测得总电感量为175mH ,将其中的一个线圈对换两端后再与另-个串联,测得总电感为825mH ,两线圈之间两个同频率正弦交流电流的有效值各位40A和30A,当的有效值为50A 时,的相位差是三相四线制供电线路,已知做Y链接的三根负载U相位纯电阻, V相位纯电感, W相为纯电容,通过三相负载的电流均为10A,则中线电流为线圈自感电压的大小与( )有关一个电热器,接在10V的直流电源上,产生的功率为P.把它改接在正弦交流电源上,使其产生的功率为P/2 ,則正弦交流电源电压的最大值为一直流有源二端网络,测得开路电压为36V ,短路电流为3A,外接电阻为( )时,负载获得的功率最大已知エ作频率为50Hz的正弦电压有效値和初始值均为380V ,则该电压的瞬时表达式可能为已知流过某元件的电流为5A ,当它表示为1= 5A时,说明参考方向与实际方向有"220V. 100W~220V. 25W白炽灯两盖,串联后接入220V交流电源,其亮度情况是在电源对称的三相四线制电路中,若三相负载不对称,则该负载各项电在感性负载电路中, 提高功率因数最有效最合理的方法是在换路瞬间，下列说法正确的是只有在线性元件组成的电路中才使用的定律或定理是判断当负载做Y连接时,必须有中性线电路中两点的电压是确定的，与计算这两点间电压时,所选路径无关电容元件在直流电路中相当于开路,因为此时容抗为无穷大电阻在电路中-定是耗能的动态电路中只含有动态元件,不含有电阻对称于原点的波形，其谐波成分中只含正弦项负载上获得最大功率时,电源的效率最高感性负载并联电容器可以提高负载攻略因数,但总电流和总功率都将互感线圈的反向串联是指将线圈的异名端相连基波的频率等于非正弦周期信号的频率两个互感线圈中,若一个线圈的互感电压大,说明在另一一个线圈上的电流一定大两个同频率正弦量的相位差与计时起点的选择有关若波形既与原点对称,由于横轴对称,则其谐波成分中含有偶次余弦项三项用电器正常工作时,加在各相上的端电压等于电源线电压实际极性始终相同的两个端钮叫做同名端线路上负载并联越多,其等效电阻越小，因此取用的总电流也越大在供电线路中,经常利用电容对电感电路的无功功率进行补偿正弦交流电路的视在功率等于有功功率和无功功率之和。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、单选题（共20 道试题，共40 分。
）V1. 在RL串联的正弦电路中,如果电阻上电压为30伏,电感上电压为40伏,那么总电压为( B).A. 70伏B. 50伏C. 10伏D. 50安满分：2 分2. 在电感电路中，当通入交流电时，电压与电流的关系是（B）。
A. 同相B. 电压超前电流C. 电流超前电压D. 反相满分：2 分3. 网孔电流法中，以网孔电流作为电路变量时，需要按照（C）列出电路方程。
A. KCLB. 元件的VCRC. KVLD. 以上三个都需要满分：2 分4. 在动态电路中，不能发生跃变的是（B）。
A. 电压B. 电容电压C. 电容电压D. 电流满分：2 分5. 一个元件的电压电流为关联参考方向，若电流I＝－3A，元件产生的功率是12w，则电压=（C）V。
A. -4B. -1/4C. 4D. 36满分：2 分6. 额定值为1W 10Ω的电阻器使用时通过电流的限额是（C）。
A. 0.1AB. 0.2AC. 0.316AD. 0.5A满分：2 分7. 现有额定值为220V、25W的电灯一只,准备串联一个小灯泡放在另一房间作为它的信号灯,应选择___A__规格的小灯泡?A. 6V,0.15AB. 6V,0.1AC. 1.5V,0.5AD. 1.5V,0.3A满分：2 分8. 若RLC串联电路的谐振角频率为w0，则在角频率w>w0时电路呈现（B）A. 纯电阻性B. 电感性C. 电容性D. 不能确定满分：2 分9.下列几项中，哪一对不是对偶元素的？（C）A. 电压－电流B. 电阻－电导C. 电容－电阻D. 电容－电感满分：2 分10. 理想电感元件在某时刻其电压值为0，则该时刻电感上的储能（A）A. 不一定为0B. 一定为0C. 一定不为0D. 无法确定满分：2 分11. 正弦稳态电路中, 一个无源单口网络的导纳Y＝3 –j 4 Ω,电路的性质是(B)。
A. 纯阻性#感性B. 纯容性C. 容性满分：2 分12. R1和R2为两个串联电阻，已知R1=4R2，若R1上消耗的功率为1W，则R2上消耗的功率为（c）。
A. 5WB. 20WC. 0.25WD. 400W满分：2 分13. 在三相四线制电路中,通常所说的220伏和380伏指的是电压的(C )值A. 平均B. 最大C. 有效D. 瞬时满分：2 分14. 若C = 1F ,某时刻电容两端电压u为2V，则此时流过电容的电流＝（D）。
A. 2AB. 0.5AC. -2AD. 不能确定满分：2 分15. 下列叙述正确的是（C）A. 电容上的电压越大，则通过该电容的电流越大B. 电容上的电压越大，则通过该电容的电流越大C. 电容电压的绝对值在某时刻达到最大值时，此时电容储能也最大D. 若电容上某时刻电压为零，则该时刻电容上的电流一定为零满分：2 分16. 理想电流源的内阻为(B ).A. 0B. ∞C. 有限值D. 由外电路来确定满分：2 分17.在分析电路时，节点电压法中是以（d）为求解变量的A. 节点电流B. 网孔电流C. 网孔电压D. 节点电压满分：2 分18. 已知电流i=4sin(314t-45°)A,当它通过2Ω的电阻时,电阻所消耗的功率是(c )WA. 32B. 8C. 16D. 10满分：2 分19. 将三相对称负载以星形（Y）方式接入对称三相四线制电源，若将中线断开，则（A）。
A. 三相负载仍能正常工作B. 三相负载中的电流均为零C. 有的负载端电压过高，有的负载端电压过低D. 二相负载正常工作，一相负载不能正常工作满分：2 分20. 当RLC串联电路发生谐振时，下列（A）是错误的。
A. 电流最小B. 电流最大C. 阻抗模值最小D. 电压电流同相满分：2 分二、判断题（共30 道试题，共60 分。
）V1. 理想电流源中的电流是由它本身确定的，与外电路无关。
因此它的端电压则是一定的，也与外电路无关。
AB. 正确满分：2 分2. 一个含独立源的电阻性线性二端网络（可以含受控源）总可以等效为一个电压源与一个电阻串联或一个电流源与一个电阻并联。
BA. 错误B. 正确满分：2 分3. 电流相等的两个元件必属串联,电压相等的两个元件必属并联。
AA. 错误B. 正确满分：2 分4. 理想变压器即不消耗能量,也不贮存能量. BA. 错误B. 正确满分：2 分5. 阻值不同的几个电阻相串联，阻值大的电阻消耗功率小。
AA. 错误B. 正确满分：2 分6. 在Ｒ、Ｃ串联电路中，由于时间常数与电阻成正比，所以在电源电压及电容量固定时，电阻越大则充电时间越长，因而在充电过程中电阻上消耗的电能也越多。
AA. 错误B. 正确满分：2 分7. 三相负载三角形联接时,测出各线电流都相等,则各相负载必然对称AA. 错误B. 正确满分：2 分8. 若二端网络Ｎ与某电流源相联时端电压为６Ｖ，则在任何情况下二端网络Ｎ对外都可以用６Ｖ电压源代替。
AA. 错误B. 正确满分：2 分9. 一个电感与一个直流电流源接通，电流是跃变的。
BA. 错误B. 正确满分：2 分10. 在节点处各支路电流的方向不能均设为流向节点，否则将只有流入节点的电流而无流出节点的电流. AA. 错误B. 正确满分：2 分11. 若某元件的伏安关系为u＝2i+4，则该元件为线性元件。
BB. 正确满分：2 分12. 若两个有源二端网络与某外电路相联时，其输出电压均为Ｕ，输出电流均为Ｉ，则两个有源二端网络具有相同的戴维南等效电路。
AA. 错误B. 正确满分：2 分13. 在一阶电路中，时间常数越大，则过渡过程越长。
BA. 错误B. 正确满分：2 分14. 若电路有ｎ个节点，按不同节点列写的ｎ－１个ＫＣＬ方程必然相互独立。
BA. 错误B. 正确满分：2 分15. 电感元件电压相位超前于电流π/2ｒad,所以电路中总是先有电压后有电流。
AA. 错误B. 正确满分：2 分16. 在计算电路的功率时，根据电压、电流的参考方向可选用相应的公式计算功率。
若选用的公式不同,其结果有时为吸收功率，有时为产生功率。
AA. 错误B. 正确满分：2 分17. 采用非关联参考方向时,电感电流比电压超前π/2rad, 电容电流比电压滞后π/2rad。
BA. 错误B. 正确满分：2 分18. 仅改变三相对称电源的频率是不影响三相对称负载吸收的有功功率的。
BA. 错误B. 正确满分：2 分19. 电路理论分析的对象是电路模型而不是实际电路。
BA. 错误B. 正确满分：2 分20. 戴维南定理只适用于线性电路。
但是负载支路可以是非线性的。
BA. 错误B. 正确满分：2 分21. 正弦电流通过电感或电容元件时,若电流为零则电压绝对值最大,若电流最大则电压为零。
BB. 正确满分：2 分22. 理想电压源的端电压是由它本身确定的，与外电路无关，因此流过它的电流则是一定的，也与外电路无关AA. 错误B. 正确满分：2 分23. 同一个一阶电路的零状态响应、零输入响应和全响应具有相同的时间常数. BA. 错误B. 正确满分：2 分24. 一个二端元件的伏安关系完全是由它本身所确定的，与它所接的外电路毫无关系。
BA. 错误B. 正确满分：2 分25. 当三相电源对称，负载对称时，中线电流为０，因而可以取消中线。
BA. 错误B. 正确满分：2 分26. 电压源在电路中一定是发出功率的。
AA. 错误B. 正确满分：2 分27. 利用节点ＫＣＬ方程求解某一支路电流时，若改变接在同一节点所有其它已知支路电流的参考方向，将使求得的结果有符号的差别。
AA. 错误B. 正确满分：2 分28. 星形联接电压源供电给星形联接负载时,如中点偏移电压越大, 则负载各相电压越小。
AA. 错误B. 正确满分：2 分29. 在对称三相电路中,任何时刻,三相负载吸收的总的瞬时功率和平均功率都是一个常数。
BA. 错误B. 正确满分：2 分30. 在ＲＬ串联电路与正弦电压接通时,•电流自由分量的初值总与稳态分量的初值等值反号。
(初始状态为零) BA. 错误B. 正确满分：2 分。
