串联型稳压电源的安装与调试

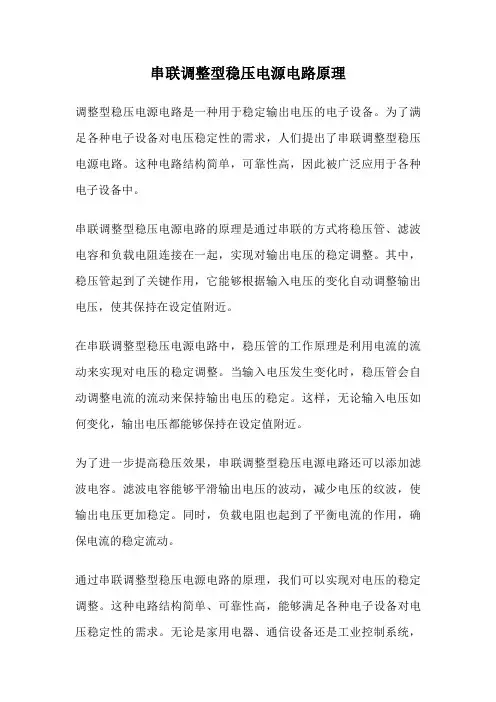

串联调整型稳压电源电路原理
串联调整型稳压电源电路原理调整型稳压电源电路是一种用于稳定输出电压的电子设备。
为了满足各种电子设备对电压稳定性的需求，人们提出了串联调整型稳压电源电路。
这种电路结构简单，可靠性高，因此被广泛应用于各种电子设备中。
串联调整型稳压电源电路的原理是通过串联的方式将稳压管、滤波电容和负载电阻连接在一起，实现对输出电压的稳定调整。
其中，稳压管起到了关键作用，它能够根据输入电压的变化自动调整输出电压，使其保持在设定值附近。
在串联调整型稳压电源电路中，稳压管的工作原理是利用电流的流动来实现对电压的稳定调整。
当输入电压发生变化时，稳压管会自动调整电流的流动来保持输出电压的稳定。
这样，无论输入电压如何变化，输出电压都能够保持在设定值附近。
为了进一步提高稳压效果，串联调整型稳压电源电路还可以添加滤波电容。
滤波电容能够平滑输出电压的波动，减少电压的纹波，使输出电压更加稳定。
同时，负载电阻也起到了平衡电流的作用，确保电流的稳定流动。
通过串联调整型稳压电源电路的原理，我们可以实现对电压的稳定调整。
这种电路结构简单、可靠性高，能够满足各种电子设备对电压稳定性的需求。
无论是家用电器、通信设备还是工业控制系统，都离不开稳定的电源供应。
串联调整型稳压电源电路正是为了满足这种需求而设计的，它在各个领域都有着广泛的应用。
串联调整型稳压电源电路是一种通过串联的方式实现对电压的稳定调整的电子设备。
它的原理是利用稳压管、滤波电容和负载电阻的组合来实现对输出电压的稳定控制。
这种电路结构简单、可靠性高，能够满足各种电子设备对电压稳定性的需求。
无论是家用电器、通信设备还是工业控制系统，都可以通过串联调整型稳压电源电路来实现稳定的电源供应。

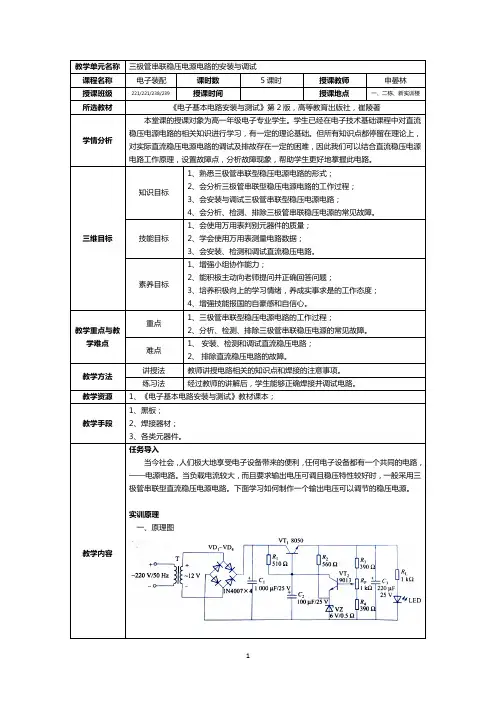

三极管串联型稳压电源电路安装与调试教案
3、各类元器件。
任务导入当今社会，人们极大地享受电子设备带来的便利，任何电子设备都有一个共同的电路，——电源电路。
当负载电流较大，而且要求输出电压可调且稳压特性较好时，一般采用三极管串联型直流稳压电源电路。
下面学习如何制作一个输出电压可以调节的稳压电源。
实训原理一、原理图5 电容100µF/25V1只6 电容220µF/25V1只7 电阻510Ω1只8 电位器0~1KΩ1只9 电阻1KΩ1只10 三极管8050 1只11 三极管9013 1只12 电阻560Ω1只13 电阻390Ω1只任务实施一、环境与安全要求1、环境要求（1）带漏电保护器的单相交流电源。
（2）安装平台不允许放置其他器件、工具与杂物、要保持整洁。
（3）在操作过程中，工具与器件不得乱摆乱放，注意规范，在万能板上安装元器件时，要注意前后、上下位置。
（4）操作结束后，要将工位整理好，收拾好器材与工具，清理台面和地上杂物，关闭电源等等。
2、安装工艺要求（1）元器件布局合理。
（2）电路各焊点要大小均匀，光泽牢固，严禁出现虚焊或漏焊。
（3）正确连接导线，要求单片布线，不允许出现斜线或飞线。
（4）电路各连接点要可靠、牢固。
（5）电路中同一接线端子的连接导线不能超过2根。
3、安装过程的安全要求安全过程要必须要做到“安全第一”，具体要遵守以下要求：（1）正确使用电烙铁、螺丝刀、尖嘴钳等工具，防止在操作过程中出现安全事故。
（2）正确连接电源，同时接好地线，必须先用万用表检测好所装接线路之后才能通电，以免烧坏。
（3）使用示波器带电测量时，一定要按照示波器使用的要求进行操作。
二、在万能板上进行安装三、数据测量1、当R P下= Ω时，U O=U Omax，U Omax= V,V B2= V，V Z= V，U CE1= V，U C1= V。
2、当R P下= Ω时，U O=U Omin，U Omin= V,V B2= V，V Z= V，U CE1= V，U C1= V。
串联型直流稳压电源的调整和测试
串联型直流稳压电源的调整和测试1) 首先检查电路的元器件是否有装配错误，特别应检查晶体管、二极管及电解电容等元器件的极性有无接反。
再检查焊点有无漏焊、虚焊，特别应注意焊点之间或线路板上导线间有无短接，防止通电后由于某一部分的短路导致元器件损坏。
2) 空载检查①检查整流滤波部分测试图见图3.5。
将图3.6 所示电路中的a、b 处把整流滤波部分和稳压部分断开，然后接通电源。
通电后，调节自耦变压器，使V I 由小增大，测量V o1 是否正常，当V I ＝220V 时，V o1 是否为设计值，如正常，则进行下一步测试；若不正常，先排除故障，再进行下一步测试。
②检查稳压电路把整流滤波部分和稳压部分接通，断开保护电路，然后接通电源，用万用表检查输出电压是否正常，调节R W1 ，输出电压应在1.5V 至9V 之间连续可调，否则可适当更换电阻R 1 的阻值。
在电路的a、b 间断开并串入电流表，测量空载时电路的总电流，此电流应小于10mA。
如果接通电源后稳压电路无输出电压，或其输出电压与输入电压相同，说明稳压电路有故障，应排除故障后再继续调试。
当R L 开路时，输出电压U O 的范围为：1.174~9.381V 。
3) 接通保护电路，在稳压电路输出端接假负载电阻R L ＝56Ω，可用滑线变阻器或电阻箱作假负载电阻。
将电流表串在负载回路中，电流表量程选在合适的位置。
①调R W1 ，看输出电压是否随之变化，变化正常则说明电路工作正常，否则，先排除故障再调试。
②将输出电压调在额定值4.5V，然后改变R L 数值，使输出电流达到80mA，这时输出电压应基本不降低。
当输出电流升高到100mA 后，过流保护电路工作，使输出电压逐渐降低，起到限流保护作用。
③将输入电压变化约5％或10％，这时输出电压应稳定在正常值。
如稳定不良，则应检查取样电路、基准电压、输入电压及调整管、比较放大管等各级电压。
比较放大器基极电位太高或太低将引起集电极电位太高或太低，这会造成稳压不良。
串联型晶体管稳压电源制作与调试实训问题
串联型晶体管稳压电源制作与调试实训问题
1. 电源输出电压波动过大或输出电压不稳定
可能的原因：
- 电路中元件的连接不牢固，或者元件选用不合适。
- 没有正确地排除故障，导致电源未正常工作。
- 输入电压不稳定。
解决方法：
- 检查电路连接情况。
- 更换元件，或调整元件值。
- 仔细排查故障，进行逐步排除。
- 检查输入电压，并使用稳压供电以确保输入电压稳定。
2. 电路中元件烧坏
可能的原因：
- 元件工作时超负荷，导致元件烧坏。
- 元件选择不合适。
- 电路中存在短路或其他故障导致元件受损。
解决方法：
- 检查电路中元件的额定电流和功率，确认是否需要更换更大功率的元件。
- 更换合适的元件。
- 重新检查电路连接情况，找到并排除短路和故障。
3. 整个电路完全无反应，没有工作
可能的原因：
- 电源未通电，或电源出现故障。
- 电路连接出现问题，或电路中的部分元件损坏。
解决方法：
- 检查电源连接情况以及电源是否出现故障。
- 检查电路连接情况，确认元件的正负极连接正确，排除可能的短路和故障。
- 检查电路中的所有元件，并重新选用合适的元件替换可能损坏的部件。
以上仅是可能出现的问题和解决方法，实际情况需要具体分析和排查。
在制作和调试过程中，需要严格按照制作说明和安全规范进行操作，避免出现意外情况。
在遇到无法排除的问题时，可以咨询老师或相关技术人员寻求帮助。
串联可调稳压电源课件
变压器绕组
分为初级绕组和次级绕组 ，初级绕组接输入电压， 次级绕组接输出电压。
整流电路
整流电路
将交流电转换为直流电， 为后续电路提供直流电源 。
整流二极管
利用二极管的单向导电性 实现整流功能。
整流电路类型
半波整流、全波整流、桥 式整流等。
滤波电路
滤波电路
电感滤波
将整流后的脉动直流电转换为平滑的 直流电。
绿色能源的整合
串联可调稳压电源应积极整合绿色能源，如太阳能、风能等，以实现能源的可持续发展和环境保护。
Байду номын сангаас5
串联可调稳压电源的实际应用案 例
在电子设备中的应用
串联可调稳压电源在电子设备中主要用于提供稳定的直流电压，以确保电子设备 正常工作。
例如，在电脑、手机、电视等电子产品中，串联可调稳压电源能够确保主板、显 示屏等部件得到稳定的电压供应，从而保证产品的性能和稳定性。
2. 在长时间不使用时，应关闭电源 以节省能源。
3. 注意保持设备清洁，定期除尘，确 保散热良好。
常见故障与排除方法
常见故障 1. 无输出电压。 2. 输出电压不稳定。
常见故障与排除方法
排除方法 2. 检查电位器是否正常，如有故障需更换。
1. 检查电源线是否完好，如有破坏需更换。 3. 检查内部电路是否正常，如有故障需维修或更换。
串联可调稳压电源的优缺点
优点
结构简单、价格便宜、调节方便、稳定性较好。
缺点
效率较低、有较大的热量产生、对电网有较大的谐波干扰。
02
串联可调稳压电源的组成与电路 分析
电源变压器
01
02
03
电源变压器
将电网电压转换为所需电 压等级，为整个稳压电源 提供输入电压。
《电子技术基础与技能》教案-串联型稳压电源的调试维修
PPT展示测量任务
让学生自己发现问题、分析并解决问题。
6.对操作过程进行点评，发布P10表（2）测量任务，以比赛方式看哪一组的同学完成得最好最快超过质检组的同学。（给5分钟让学生准备，主要是通过原理图的标示，找到PCB上各点的位置。）
学生识读原理图，准确找到各点对应位置（学生间讨论、协作）
输出电压可以调节。）
1.学生回答：
可以稳压/输出电压可以调节。
PPT展示产品实物图
学生回顾理论，为接下来的测试项目厘清思路。
2.非常正确，请大家告诉老师，这款稳压电源输入电压用交流还是直流，电压设置为多少伏，我们统一确定一个值。
2.学生通过看书或讨论、回答问题（交流9V）。
PPT展示交流电源实物图
学生自己寻找并统一答案，增强积极性。
PPT展示所学内容概要。
提高学生协作、相互学习、自我总结提高的能力。
五、课后任务（1分钟）
课后拓展
班级学习群下发内容
动手解决问题、搜集内容。
培养学生课下交流、自学能力以及拓宽学习渠道的能力。
板书设计
串联型稳压电源的调试与维修
一、通电前的检查
二、通电调试
三、故障维修
教学反思
1.教师起引导作用，赋予学生课堂探索主体权。
7.学生按任务进行测量并记录。
异常情况寻求老师帮助。
PPT展示测量项目及调节图
8.教师统计板子情况，对需返修的板子置于维修盒内。
8.学生标明故障现象，将故障板子置于维修盒内。
9.发布任务：稳压原理测试
分别测量输入电压为9V和6V时各关键点电压，记录在表5中并用箭头形式列出各点电压变化趋势，分析反馈类型。
1.实训项目一-串联型稳压电源(7812)的装配与调试
1.实训项目一-串联型稳压电源(7812)的装配与调试2电子技能实训项目一串联型稳压电源的装配与调试一、电路原理图电路原理图二、实训条件：37无极电容0.1µF/16V 1 C412 熔断器0.5A 1其他:电路板,熔断丝,接线固定片,黒胶布,导线若干等（2）工具：电烙铁、烙铁架、焊锡丝、实验操作台（3）仪器仪表：万用表其他:三、技能标准：工艺规范描述读图→元器件检测→装配→焊接→调试步骤1：读图根据电路原理图和装配图的对应关系找出各个元器件所在位置。
步骤2：元器件检测用万用表仔细检测元器件, 将不合格的元器件筛选出来.电阻器的万用表检测4 电容器的万用表检测31mm二极管的万用表检测5三极管的万用表检测步骤3：装配 对照原理图和印制电路板,解读各元器件在印制板上的位置。
装配时注意：①元器件不能齐根部处理,以防折断,安装元器件时要注意极性,元器件的标注方向要一致。
②电阻要卧式安装（包括二极管），电容要立式安装。
③注意带有极性的元器件，正负极不要装错。
电解电容的极性元器件的安装－ ＋＋ －6步骤4:焊接要进行认真的检查,有无虚焊和假焊,焊点之间有否连接,以防引起短路,烧坏集成短路.焊接完成后剪去多余引脚,留头在焊面以上0.5-1mm,且不能损坏焊接面.图7-9典型焊点外观图7-10焊点的正确形状abcdefghiabcdef7-图7-11焊点的正确形状（俯视）步骤5: 调试①检查各元器件装配无误后，接通电源。
②调节RP的值，测出输出电压的可调范围，并记入表中。
③调节RP的值，使输出电压为3V。
④输出电压为3V时，接入30欧姆的负载电阻，观察输出电压是否有变化。
⑤测量V1、V2、V3各脚电压，并计入表中比较得数.四、情感要求：89五、评价标准：101112六、知识标准：七、项目总结通过直流稳压电源电子产品的装配，简单介绍产品组成原理，在完成产品装配的实际操作过程中，逐步理解电子整机产品装配的工艺流程，学习电子产品装配的工艺规范并且实践中严格遵守，进一步把握电子装接的基本操作技能，为考得无线电装接中级工打下坚实基础。
《电子技术基础与技能》教案安装串联稳压电源
《电子技术基础与技能》教案-安装串联稳压电源教学目标：1. 理解串联稳压电源的原理和作用。
2. 学会安装串联稳压电源的步骤和技巧。
3. 掌握如何检测和调试串联稳压电源。
教学准备：1. 教室设备：投影仪、黑板、讲台、实验室设备。
2. 学生材料：实验手册、笔记本、笔。
3. 实验材料：稳压电源模块、电阻、电容、电线、实验板、万用表等。
教学内容：第一章：串联稳压电源概述1.1 稳压电源的定义和分类1.2 串联稳压电源的原理和工作原理1.3 串联稳压电源的参数和特点第二章：安装串联稳压电源的步骤2.1 准备实验材料和设备2.2 了解稳压电源模块的引脚和功能2.3 连接稳压电源模块和负载电阻2.4 连接电源和稳压电源模块第三章：调试串联稳压电源3.1 测量稳压电源模块的输出电压和电流3.2 调整稳压电源模块的输出电压3.3 检查电路连接是否牢固和可靠3.4 验证稳压电源的稳定性和准确性第四章：常见问题及解决方法4.1 稳压电源模块无输出电压或电流4.2 稳压电源模块输出电压不稳定4.3 负载电阻过大或过小导致输出电压偏低或偏高4.4 电源连接不稳或接触不良第五章：实验总结与评价5.1 学生自我总结实验过程和收获5.2 教师对学生的实验表现和结果进行评价5.3 学生互评和小组讨论教学方法：1. 讲授法：讲解串联稳压电源的原理和作用，引导学生理解相关概念。
2. 演示法：通过实验演示安装和调试串联稳压电源的过程，让学生直观地了解操作步骤。
3. 实践操作：学生分组进行实验，亲自动手安装和调试串联稳压电源，培养实际操作能力。
4. 提问与讨论：鼓励学生提出问题，引导学生进行思考和讨论，提高学生的参与度和积极性。
教学评价：1. 学生实验报告：评估学生在实验中的操作技能和解决问题的能力。
2. 学生自我评价：评估学生对实验过程和收获的自我认识。
3. 教师评价：根据学生的实验表现和结果进行评价，给予鼓励和建议。
教学时间：1课时（45分钟）教学延伸：1. 开展串联稳压电源设计竞赛，让学生自由发挥创新，设计出更稳定、高效的稳压电源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
任务二、串联型稳压电源的装配与调试任务描述：随着人们生活水平的日益提高，通信技术不断的发展，同学们天天使用手机，手机的充电器就是一个稳压电源。
在我们电子生产实习中，经常需要用到稳压电源，为后一级电路提供稳定的直流电压，图2-2-1 为串联型稳压电源的原理图。
图2-2-1 串联型稳压电源原理图活动1 识读电路元件，实施元件检测技能目标1、能够识读和检测常用电子元器件2、能够识读和检测稳压二极管3、能够用MF-47型万用表检测各元器件知识储备一、稳压二极管（一）简介稳压二极管，英文名称Zener diode，又叫齐纳二极管。
利用pn结反向击穿状态，其电流可在很大范围内变化而电压基本不变的现象，制成的起稳压作用的二极管。
此二极管是一种直到临界反向击穿电压前都具有很高电阻的半导体器件.在这临界击穿点上，反向电阻降低到一个很小的数值，在这个低阻区中电流增加而电压则保持恒定，稳压二极管是根据击穿电压来分档的，因为这种特性，稳压管主要被作为稳压器或电压基准元件使用。
稳压二极管可以串联起来以便在较高的电压上使用，通过串联就可获得更高的稳定电压。
其图形符号和封装形式如图2-2-2。
图2-2-2 稳压二极管的图形符号及其封装形式（二）原理稳压二极管的伏安特性曲线的正向特性和普通二极管差不多如图2-2-3，反向特性是在反向电压低于反向击穿电压时，反向电阻很大，反向漏电流极小。
但是，当反向电压临近反向电压的临界值时，反向电流骤然增大，称为击穿，在这一临界击穿点上，反向电阻骤然降至很小值。
尽管电流在很大的范围内变化，而二极管两端的电压却基本上稳定在击穿电压附近，从而实现了二极管的稳压功能。
图2-2-3 稳压二极管特性曲线（三）主要参数1、Uz—稳定电压指稳压管通过额定电流时两端产生的稳定电压值。
该值随工作电流和温度的不同而略有改变。
由于制造工艺的差别，同一型号稳压管的稳压值也不完全一致。
例如，2CW51型稳压管的Vzmin为3.0V, Vzmax则为3.6V。
2、Iz—额定电流指稳压管产生稳定电压时通过该管的电流值。
低于此值时，稳压管虽并非不能稳压，但稳压效果会变差;高于此值时，只要不超过额定功率损耗，也是允许的，而且稳压性能会好一些，但要多消耗电能。
3、Rz—动态电阻指稳压管两端电压变化与电流变化的比值。
该比值随工作电流的不同而改变，一般是工作电流愈大，动态电阻则愈小。
例如，2CW7C稳压管的工作电流为5mA时，Rz为18Ω;工作电流为1OmA时，Rz为8Ω;为20mA时，Rz为2Ω ; > 20mA 则基本维持此数值。
4、Pz—额定功耗由芯片允许温升决定，其数值为稳定电压Vz和允许最大电流Izm的乘积。
例如2CW51稳压管的Vz为3V，Izm为20mA，则该管的Pz为60mWo5、α---温度系数如果稳压管的温度变化，它的稳定电压也会发生微小变化，温度变化1℃所引起管子两端电压的相对变化量即是温度系数（单位：﹪/℃）。
一般说来稳压值低于6V属于齐纳击穿，温度系数是负的；高于6V的属雪崩击穿，温度系数是正的。
温度升高时，耗尽层减小，耗尽层中，原子的价电子上升到较高的能量，较小的电场强度就可以把价电子从原子中激发出来产生齐纳击穿，因此它的温度系数是负的。
雪崩击穿发生在耗尽层较宽电场强度较低时，温度增加使晶格原子振动幅度加大，阻碍了载流子的运动。
这种情况下，只有增加反向电压，才能发生雪崩击穿，因此雪崩击穿的电压温度系数是正的。
这就是为什么稳压值为15V 的稳压管其稳压值随温度逐渐增大的，而稳压值为5V的稳压管其稳压值随温度逐渐减小的原因。
例如2CW58稳压管的温度系数是+0.07%/°C，即温度每升高1°C，其稳压值将升高0.07%。
对电源要求比较高的场合，可以用两个温度系数相反的稳压管串联起来作为补偿。
由于相互补偿，温度系数大大减小，可使温度系数达到0.0005%/℃。
6、IR—反向漏电流指稳压二极管在规定的反向电压下产生的漏电流。
例如2CW58稳压管的VR=1V时，IR=O.1uA;在VR=6V时，IR=10uA。
（四）识别判断1、正负极识别从外形上看，金属封装稳压二极管管体的正极一端为平面形，负极一端为半圆面形。
塑封稳压二极管管体上印有彩色标记的一端为负极，另一端为正极。
对标志不清楚的稳压二极管，也可以用万用表判别其极性，测量的方法与普通二极管相同，即用万用表R×1k档，将两表笔分别接稳压二极管的两个电极，测出一个结果后，再对调两表笔进行测量。
在两次测量结果中，阻值较小那一次，黑表笔接的是稳压二极管的正极，红表笔接的是稳压二极管的负极。
这里指的是指针式万用表。
2、色环稳压二极管识别色环稳压二极管国内产品很少见，大多数来自国外，尤其以日本产品居多。
一般色环稳压二极管都标有型号及参数，详细资料可在元件手册上查到。
而色环稳压二极管体积小、功率小、稳压值大多在10V以内，极易击穿损坏。
色环稳压二极管的外观与色环电阻十分相似，因而很容易弄错。
色环稳压二极管上的色环代表两个含义：一是代表数字，二是代表小数点位数（通常色环稳压二极管都是取一位小数，用棕色表示。
也可理解为倍率即：×10（的－1次方），具体颜色对应的数字同色环电阻）由于小功率稳压二极管体积小，在管子上标注型号较困难，所以一些国外产品采用色环来表示它的标称稳定电压值。
如同色环电阻一样，环的颜色有棕、红、橙、黄、绿、蓝、紫、灰、白、黑，它们分别用来表示数值1、2、3、4、5、6、7、8、9、0。
有的稳压二极管上仅有2道色环，而有的却有3道。
最靠近负极的为第1环，后面依次为第2环和第3环。
仅有2道色环的。
标称稳定电压为两位数，即“×× V”（几十几伏）。
第1环表示电压十位上的数值，第2环表示个位上的数值。
如：第1、2环颜色依次为红、黄，则为24V。
有3道色环，且第2、3两道色环颜色相同的。
标称稳定电压为一位整数且带有一位小数，即“×.× V”（几点几伏）。
第1环表示电压个位上的数值。
第2、3两道色环（颜色相同）共同表示十分位（小数点后第一位）的数值。
如：第1、2、3环颜色依次为灰、红、红，则为8.2V。
有3道色环，且第2、3两道色环颜色不同的。
标称稳定电压为两位整数并带有一位小数，即“××.× V”（几十几点几伏）。
第1环表示电压十位上的数值。
第2环表示个位上的数值。
第3环表示十分位（小数点后第一位）的数值。
不过这种情况较少见，如：棕、黑、黄（10.4V）和棕、黑、灰（10.8V）常用稳压二极管的型号对照表（注：后面的二极管型号是以1开头的，如1N4728,1N4729等）3、与普通整流二极管的区分首先利用万用表R×1K挡，按把被测管的正、负电极判断出来。
然后将万用表拨至R×10K挡上，黑表笔接被测管的负极，红表笔接被测管的正极，若此时测得的反向电阻值比用R×1K挡测量的反向电阻小很多，说明被测管为稳压管；反之，如果测得的反向电阻值仍很大，说明该管为整流二极管或检波二极管。
这种识别方法的道理是，万用表R×1K挡内部使用的电池电压为1.5V，一般不会将被测管反向击穿，使测得的电阻值比较大。
而R×10K挡测量时，万用表内部电池的电压一般都在9V以上，当被测管为稳压管，切稳压值低于电池电压值时，即被反向击穿，使测得的电阻值大为减小。
但如果被测管是一般整流或检波二极管时，则无论用R×1K挡测量还是用R×10K挡测量，所得阻值将不会相差很悬殊。
注意，当被测稳压二极管的稳压值高于万用表R×10K挡的电压值时，用这种方法是无法进行区分鉴别的。
二、电位器电位器是具有三个引出端、阻值可按某种变化规律调节的电阻元件。
电位器通常由电阻体和可移动的电刷组成。
当电刷沿电阻体移动时，在输出端即获得与位移量成一定关系的电阻值或电压。
常见电位器如图2-2-4所示。
图2-2-4 常见的电位器作用：电位器在电路中的主要作用有以下几个方面1、用作分压器电位器是一个连续可调的电阻器，当调节电位器的转柄或滑柄时，动触点在电阻体上滑动。
此时在电位器的输出端可获得与电位器外加电压和可动臂转角或行程成一定关系的输出电压。
2、用作变阻器电位器用作变阻器时，应把它接成两端器件，这样花电位器的行程范围内，便可获得一个平滑连续变化的电阻值。
3、用作电流控制器当电位器作为电流控制器使用时，其中一个选定的电流输出端必须是滑动触点引出端。
实训操作一、电阻器的识读与测量利用万用表相应档位测量教师给出的若干电阻，确认电阻阻值大小，并从中选出二、电容器的识别与检测根据所学知识挑选本任务中所需电容，利用万用表判断挑选电容是否可以正常三、二极管的识别与检测四、三极管的识别与检测五、电位器的识别与检测活动2 分析工作原理，实施电路仿真技能目标：1、掌握串联型稳压电源控制电路各部分电路的功能及电路转换过程。
2、掌握模拟软件proteus的画图方法3、掌握模拟软件proteus的仿真方法4、能够对照工作原理，实现模拟仿真，并运用虚拟仪器进行测量。
知识储备：一、电路分析（一）整流电路12V交流电压通过整流电路变换成方向不变、大小随时间变化的脉动电压。
其整流部分采用了由四只1N4007组成的桥式整流器。
虽然桥式整流器需要用四只整流二极管，但是，桥式整流电路具有整流效率较高、脉动成份较少、变压器次级无需中心抽头的特点。
1、分类方式（1）按组成器件可分为不可控电路、半控电路、全控电路三种1）不可控整流电路完全由不可控二极管组成，电路结构一定之后其直流整流电压和交流电源电压值的比是固定不变的。
2）半控整流电路由可控元件和二极管混合组成，在这种电路中，负载电源极性不能改变，但平均值可以调节。
3）在全控整流电路中，所有的整流元件都是可控的（SCR、GTR、GTO等），其输出直流电压的平均值及极性可以通过控制元件的导通状况而得到调节，在这种电路中，功率既可以由电源向负载传送，也可以由负载反馈给电源，即所谓的有源逆变。
（2）按电路结构可分为零式电路和桥式电路1）零式电路指带零点或中性点的电路，又称半波电路。
它的特点所有整流元件的阴极(或阳极)都接到一个公共接点﹐向直流负载供电﹐负载的另一根线接到交流电源的零点。
2）桥式电路实际上是由两个半波电路串联而成，故又称全波电路。
（3）按电网交流输入相数分为单相电路、三相电路和多相电路1）对于小功率整流器常采用单相供电；单相整流电路分为半波整流，全波整流，桥式整2）三相整流电路是交流测由三相电源供电，负载容量较大,或要求直流电压脉动较小，容易滤波。
三相可控整流电路有三相半波可控整流电路，三相半控桥式整流电路，三相全控桥式整流电路。
