套管制作及安装分项工程质量技术交底卡
套管制作及安装分项工程质量技术交底卡
GD230100总承包施工单位中铁建设集团有限公司
单位（子单位）工程名称广州长隆熊猫酒店
分部工程建筑给水排水及采暖/建筑电气
交底部位地下室人防墙及顶板日期2017.5.24
交底内容
②加工翼环：
a) 根据套管的外径来确定翼环的内径，翼环的内、外径。
b) 在钢板上画所需的翼环圆圈时，应使用正规画圆工具。
c) 为了使套管外壁与翼环能更好的焊接，并能使焊缝达到相关的规范规定，用氧气割切下的翼环，应用扁铲将翼环内外圆圈上的钢渣清除干净（加工翼环时不能使用电焊切割翼环）。
③防水的制作和安装时的焊接是质量要点，焊缝高度不得低于母材表面，焊缝与母材应圆滑过渡。
焊缝及热影响区表面应无裂纹，未熔合、未焊透、弧坑和气孔等缺陷。
④翼环的厚度中心线应与套管的长度中心线重合（特殊情况除外）翼环内圈与套管外壁间的焊缝应符合相关要求，且双面施焊。
翼环的任一面应和套管的纵向垂直。
（穿人防墙套管见下图）
套管制作及安装分项工程质量技术交底卡
GD230100总承包施工单位中铁建设集团有限公司
单位（子单位）工程名称广州长隆熊猫酒店
分部工程建筑给水排水及采暖/建筑电气
交底部位地下室人防墙及顶板日期2017.5.24
交底内容（穿普通墙套管见下图）（电气入户套管见下图）
套管制作及安装分项工程质量技术交底卡。
套管封堵技术交底
2、电缆直接穿过套管，应应先清除套管内的杂物，和铁锈，并在管壁刷防锈漆，等防锈漆干透之后才将电缆穿过套管，待电缆敷设完毕、固定好后方可经行封堵工作。
3、先用油麻丝或防火棉填充至套管的中间2/3部位，并在管道的上下左右填充密实。
4、在墙的内外侧套管里填充防火胶泥，填充满后，套管外至电缆15cm处，用树脂、防火剂、做成斜坡形状的大小头，做好后再用绝缘油纸、防水胶布把套管、防火胶泥做成大小头、电缆包裹严密，再进行下一道工序。
套管封堵技术交底工程名称交底Fra bibliotek位交底内容
套管封堵技术交底
交底时间
一、楼板套管的封堵：
1、管道安装完毕并经通水试验后，方可经行封堵。楼板管道安装应安装钢套管，钢套管安装好后应高出完成面20mm，，封堵至管口平
2、水冲洗干净，浇筑比楼板混凝土标号高一级的细石混凝土(掺12%USA膨胀剂)，浇筑高度为楼板厚的1/3至1/2,捣实抹平（不能压光）后注意定期浇水养护
交底人
日期
交底接收人
年月日
2、先用清水冲洗管壁，保证管壁湿润，用油麻丝填充至套管的中间2/3部位，并在管道的上下左右填充密实，再用干硬性水泥（达到攥起来成团，一捏成粉状）分层填充分层捣实至套管外部，突出套管不小于10mm。
3、晾干后刷防水绝缘纸两道将套管和管道包裹
4，晾干后进行闭水，24h后不渗水即可。
三、穿墙电缆管的封堵：
6、如果第一次堵洞后试水渗漏量较大，或第二次堵洞后渗漏，则须凿开所有堵洞混凝土，重新支模堵洞，堵洞方法与上述方法一样，直到不渗漏为止。
二、穿墙水套管的封堵：
1、在安装管道进入套管之前，应先清除套管内的杂物，和铁锈，并在管壁刷防锈漆，等防锈漆干透之后才将管道穿过套管，管道的坡度及支吊架调整、固定好后方可经行封堵工作。
套管预埋安全技术交底模板
一、交底目的为确保套管预埋施工过程中的安全，提高施工人员的安全意识和操作技能，防止安全事故的发生，特进行本次安全技术交底。
二、工程概况1. 工程名称：[填写工程名称]2. 施工单位：[填写施工单位名称]3. 交底部位：[填写具体施工部位]4. 施工时间：[填写施工时间]5. 施工内容：套管预埋三、安全注意事项1. 人员配备与培训：- 施工人员必须经过专业培训，熟悉套管预埋施工工艺和安全操作规程。
- 新入场人员必须进行安全教育和技能培训，合格后方可上岗。
2. 施工前的准备工作：- 施工前，应对施工现场进行安全检查，确保施工环境安全。
- 仔细阅读施工图纸，了解套管预埋的具体要求。
3. 施工过程中的安全操作：- 施工人员应佩戴好安全帽、安全带等个人防护用品。
- 高处作业时，必须系好安全带，并采取防坠落措施。
- 使用电动工具时，应确保设备完好，并遵守操作规程。
- 严禁酒后作业、疲劳作业。
4. 材料与设备的安全使用：- 施工材料应堆放整齐，不得堵塞通道。
- 机械设备应定期检查和维护，确保其正常运行。
5. 施工现场的安全管理：- 施工现场应设置明显的安全警示标志。
- 严禁在施工现场吸烟、使用明火。
- 施工现场应保持整洁，及时清理施工垃圾。
四、事故处理1. 发生安全事故时，施工人员应立即停止作业，并报告现场负责人。
2. 现场负责人应立即组织人员进行救援，并采取必要措施控制事故扩大。
3. 及时上报相关部门，按照事故处理程序进行处理。
五、总结本次安全技术交底旨在提高施工人员的安全意识，确保套管预埋施工安全顺利进行。
施工人员应认真学习并严格遵守各项安全规定，共同营造一个安全、和谐、有序的施工环境。
六、附件1. 安全操作规程2. 安全防护用品使用指南3. 事故应急预案七、交底人：[填写交底人姓名]八、接收人：[填写接收人姓名]九、交底时间：[填写交底时间]十、备注：[填写其他需要说明的事项]。

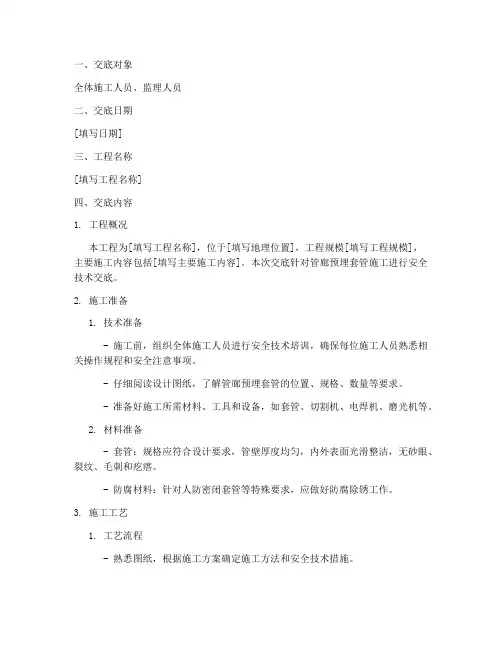

管廊预埋套管安全技术交底模板
一、交底对象全体施工人员、监理人员二、交底日期[填写日期]三、工程名称[填写工程名称]四、交底内容1. 工程概况本工程为[填写工程名称]，位于[填写地理位置]，工程规模[填写工程规模]，主要施工内容包括[填写主要施工内容]。
本次交底针对管廊预埋套管施工进行安全技术交底。
2. 施工准备1. 技术准备- 施工前，组织全体施工人员进行安全技术培训，确保每位施工人员熟悉相关操作规程和安全注意事项。
- 仔细阅读设计图纸，了解管廊预埋套管的位置、规格、数量等要求。
- 准备好施工所需材料、工具和设备，如套管、切割机、电焊机、磨光机等。
2. 材料准备- 套管：规格应符合设计要求，管壁厚度均匀，内外表面光滑整洁，无砂眼、裂纹、毛刺和疙瘩。
- 防腐材料：针对人防密闭套管等特殊要求，应做好防腐除锈工作。
3. 施工工艺1. 工艺流程- 熟悉图纸，根据施工方案确定施工方法和安全技术措施。
- 根据设计图纸在施工部位做好标识，分段量出现实尺寸，记录在施工草图上。
- 根据土建专业楼板及墙体钢筋绑扎进度进行预留，确保预留孔洞尺寸和套管规格符合要求。
- 安装套管，确保坐标、标高精确，与设计图纸一致。
2. 施工要点- 套管安装前，应进行外观检查，确保无损伤、变形等缺陷。
- 套管安装过程中，应保持水平、垂直，避免偏斜。
- 对于人防密闭套管等特殊要求，应严格按照设计要求进行施工。
4. 成品保护- 施工过程中，应注意保护套管表面，避免划伤、污染。
- 套管安装完成后，应及时进行隐蔽工程验收，确保施工质量。
5. 质量控制- 严格按照设计要求和施工规范进行施工，确保套管安装质量。
- 加强施工过程中的监督检查，及时发现并处理质量问题。
6. 安全措施1. 施工人员安全- 施工人员必须佩戴安全帽、安全带等个人防护用品。
- 施工现场设置安全警示标志，防止意外事故发生。
2. 设备安全- 机械设备应定期进行维护保养，确保其正常运行。
- 使用电气设备时，应注意防止触电事故。
热缩套管技术交底
绝缘热缩套管技术交底
1.钢筋质量检查
对精轧螺纹钢筋外观进行检查，不得有裂纹、重皮、气孔、锈坑、弯折及油污。
2.安装
将所用的热缩套管【每根Ф20（L=6.44m）分别穿入规格L=0.12m（16根）和L=0.510m （2根）的热缩软管；每根Ф16（L=6.18m）分别穿入规格L=0.05m（6根）的热缩套管】按照顺序全部套到钢筋上，按照标准的定位钢筋粗略定位。
3.定位
对照标准钢筋热缩套管的位置，用钢板尺精确定位（根据（图1）、（图2）标识位置），保证其位置误差在±5mm以内。
4.固定
为防止在喷烤过程中热缩套管移位和火焰对钢筋的伤害，用特制夹具将要加工的热缩套管夹紧。
5．成型
燃气喷火枪点火后，手持喷火枪沿热缩管反复、快速移动，枪口与热缩管保持10~15cm 距离，以防止热力过于集中使绝缘性能降低或失效，加热直至热缩管处能看到螺纹钢筋的轮廓。
6．特别提示
根据三设京沪指联[2009]-332号工作联系单，精扎螺纹钢上的端部热缩管更改为510mm，其位置按照图1加工。
205
图1（Φ20钢筋热缩套管安装位置）
50 1130 50 1030 50 1150 50 1030 50 1130 50 205
图2（Φ16钢筋热缩套管安装位置）
85 510 135 120 190 120 220 120 190 120 220 120 190 120 220 120 190 120 220 120 190 120 220 120 190 120 220 120 190 120 220 120 190 120 135 510
CRTSⅡ型板式无砟轨道轨道板热缩套管施工图。
预留预埋套管安全技术交底模板
一、交底目的为确保预留预埋套管施工安全，预防安全事故发生，提高施工质量，特制定本安全技术交底。
二、交底内容1. 施工人员安全意识（1）施工人员必须严格遵守国家相关法律法规，认真学习本交底内容，提高安全意识。
（2）施工人员应熟悉所使用的机械设备、工具及材料的安全操作规程。
2. 施工现场安全措施（1）施工现场应设置明显的警示标志，确保施工区域安全。
（2）施工人员应穿戴好个人防护用品，如安全帽、手套、防尘口罩等。
（3）施工过程中，应保持施工现场整洁，不得堆放杂物，防止绊倒事故发生。
3. 预留预埋套管施工安全要点（1）施工前，应仔细核对图纸，了解预留预埋套管的位置、尺寸、规格等要求。
（2）施工过程中，应确保预留预埋套管的位置、尺寸、规格符合设计要求。
（3）施工过程中，应使用专用工具进行套管安装，不得使用蛮力。
（4）施工过程中，应确保套管与墙体、楼板等结构之间的连接牢固。
（5）施工过程中，应避免套管周边的钢筋、管道等设施受到损坏。
4. 预留预埋套管施工注意事项（1）施工前，应对施工人员进行技术交底，确保施工人员了解施工工艺及安全注意事项。
（2）施工过程中，应定期检查施工质量，发现问题及时整改。
（3）施工过程中，应确保施工现场通风良好，防止有害气体积聚。
（4）施工过程中，应合理安排施工顺序，避免交叉作业。
（5）施工过程中，应密切关注施工环境，如遇恶劣天气，应暂停施工。
三、交底要求1. 施工单位应将本交底内容作为施工培训的重要内容，确保施工人员熟练掌握。
2. 施工过程中，施工人员应严格遵守本交底内容，确保施工安全。
3. 施工单位应定期对施工人员进行安全教育培训，提高施工人员的安全意识。
4. 施工单位应建立健全安全管理制度，对违反安全规定的行为进行严肃处理。
四、附则1. 本交底自发布之日起执行。
2. 本交底如有未尽事宜，由施工单位负责解释。
3. 本交底由施工单位负责编制，报监理单位审核批准后实施。
注：本模板仅供参考，具体内容可根据实际施工情况进行调整。
安全技术交底预埋套管模板
一、交底目的为确保预埋套管施工过程中的安全，提高施工质量，降低安全事故发生的风险，特制定本安全技术交底。
二、工程概况1. 工程名称：____________________2. 施工单位：____________________3. 交底部位：____________________4. 工序名称：预埋套管施工三、安全技术交底内容1. 施工准备（1）人员准备：组织施工人员认真学习本交底内容，确保每位施工人员了解并掌握安全操作规程。
（2）材料准备：选用符合国家标准的预埋套管，确保材料质量。
（3）机具准备：准备切割机、电焊机、磨光机等机具，确保机具安全可靠。
2. 施工工艺（1）施工前，对施工区域进行清理，确保施工环境整洁。
（2）根据设计图纸要求，准确确定预埋套管的位置、规格和数量。
（3）在施工过程中，严格按照操作规程进行施工，确保施工质量。
（4）施工过程中，注意以下几点：①切割机、电焊机等机具操作人员必须穿戴绝缘手套、防护眼镜等个人防护用品。
②施工过程中，不得擅自更改预埋套管的位置和规格。
③施工过程中，注意观察施工现场，发现安全隐患立即停工整改。
3. 成品保护（1）施工过程中，注意保护预埋套管，避免损坏。
（2）施工完成后，对预埋套管进行验收，确保其符合设计要求。
4. 安全措施（1）施工人员必须佩戴安全帽、安全带等个人防护用品。
（2）施工过程中，注意防滑、防坠落，确保施工安全。
（3）施工现场设置警示标志，提醒施工人员注意安全。
（4）施工现场不得随意堆放材料，保持通道畅通。
四、注意事项1. 施工人员必须严格遵守操作规程，确保施工安全。
2. 施工过程中，发现安全隐患立即停工整改，不得擅自冒险作业。
3. 施工完成后，对预埋套管进行验收，确保其符合设计要求。
4. 施工过程中，注意环境保护，不得污染施工现场。
五、交底时间____________________六、交底人____________________七、审核人____________________八、实施人____________________九、备注本安全技术交底适用于本工程预埋套管施工，如有未尽事宜，可根据实际情况进行调整。
套管预留预埋技术交底
套管预留预埋技术交底作，其边缘应平整、无毛刺。
防护抗力片采用耐腐蚀材料制作，其厚度不得小于3mm，防护抗力片与密闭翼环之间应采用密封胶密封。
五、安全注意事项1.作业前必须进行安全交底，了解作业区域的安全情况和注意事项。
2.作业人员必须穿戴好安全防护用品，如安全帽、安全鞋等。
3.机具和工具必须经过检查，确保安全可靠。
4.作业过程中，必须注意周围环境和人员的安全，防止发生意外事故。
5.作业完成后，必须及时清理作业区域，保持整洁。
技术交底工程名称：XXX配套工程工序名称：套管预留预埋施工单位：XXX交底日期：2013年5月8日一、主要材料本工程所需的套管包括一般套管、刚性防水套管和人防密闭套管。
套管的规格应符合设计要求，管壁薄厚均匀，内外光滑整洁，无砂眼、裂纹、毛刺和疙瘩。
管材必须具备出厂合格证。
人防密闭套管应做好防腐除锈工作。
二、主要机具1.机械：切割机、电焊机、磨光机等。
2.工具：收据、手锤等。
3.其他：水平尺、线坠、钢卷尺、小线等。
三、作业条件穿剪力墙、穿楼板安装套管，其洞口尺寸和套管规格必须符合要求，坐标和标高必须正确。
根据土建专业楼板及墙体钢筋绑扎进度进行预留。
四、施工工艺1.工艺流程2.安装准备在认真熟悉图纸的基础上，根据施工方案和技术交底的具体措施做好准备工作。
参考有关专业图集和装修建筑图，核对各种管道的坐标和标高是否有交叉，以确保管道排列所用空间合理。
如有问题，及时与工长和有关人员研究解决。
3.预制加工1)按设计图纸在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后安装彩图测得尺寸预制加工、校对。
2)在地下室或建筑外墙应采取防震，防止不均匀沉降和防水措施，应做刚性防水套管。
一般套管和刚性防水套管的管径别管道管径大两号。
风管穿人防密闭墙的密闭套管与风管尺寸相同。
3)刚性防水套管安装制作示意图4)风管穿人防密闭墙必须预埋带有密闭翼环和防护抗力片的密闭穿墙短管。
套管预埋安装技术交底
套管预埋安装技术交底什么是套管预埋安装技术？套管预埋安装技术是一种在建筑物、电缆、管道等设施中预先安装套管，待需要时再将线缆、管道等设施通入套管中的技术。
这种技术可以节约人力物力，提高建筑安全性，降低后期维修成本。
套管预埋安装技术的步骤1.首先需要对待预埋的区域进行测量和标注，在标记出的位置打开洞口2.对洞口进行清理，确保无杂物和灰尘3.在洞口中安装套管，注意套管的长度要留有余量，留出余量的长度应根据现场实际情况而定，通常为10-20厘米左右。
4.在套管一侧固定预埋件，确保套管牢固固定于建筑物内部。
5.用水泥或其他密封材料把洞口封闭，确保洞口封闭效果良好。
6.待洞口密封后，可进行砂浆或其他装饰层的工作，将洞口修补平整。
套管预埋安装技术的优点1.可以节约建筑工期，因为在建筑工程期间，一些管道、线缆、配电箱等设施需要多次操作，不断开墙挖孔，而使用套管预埋技术则可以避免这种情况，使装修施工更加方便快捷。
2.可以节约人力物力，因为在施工期间减少了管道、线缆等后期工作，可减少人员和材料的成本。
3.提高建筑安全性，因为后期的维修需要开墙挖孔，在不断的改变和维修中增加了建筑机构的脆弱性，而使用预埋套管技术则可以避免这种情况。
4.降低维修成本，使用套管预埋技术不需要在管道、线缆等设施出现故障时进行开墙挖孔的维修操作，使得后期维修成本较少。
套管预埋安装技术的注意事项1.预埋套管的位置、长度、数量等均需要预先进行测量和标注，并遵从设计要求，确保精确度和合理性。
2.在安装预埋套管时，应该选择合适尺寸的套管，并留出余量。
3.在固定预埋件时，应该检查固定牢度，确保套管稳固。
4.在封闭洞口时，需要使用密封材料，确保密封性要求达标。
5.在使用套管预埋技术时，需要进行周边保护，避免不必要的损坏。
结论套管预埋安装技术是现代建筑工程中一种重要而实用的技术，通过对建筑物中套管的预先安装可以大大减少后期维修工作，提高建筑安全性，降低后期成本。
柔性防水套管安装技术交底
柔性防水套管安装技术交底
简介
本文档旨在向工作人员详细介绍柔性防水套管的安装技术要点和步骤，以确保安装过程顺利进行并达到预期的防水效果。
安装要点
1.准备工作：确保工作区域干燥、清洁，并准备好所需材料（柔性防水套管、胶水、切割工具）。
2.测量尺寸：根据实际需要，准确测量柔性防水套管的长度。
3.切割：使用合适的切割工具将柔性防水套管根据测量尺寸进行切割。
4.清洁表面：在安装点附近，要清洁和打磨表面，以确保柔性防水套管能够紧密贴合并提供有效的防水效果。
5.胶水应用：在柔性防水套管的一侧均匀涂抹胶水。
6.安装：将涂有胶水的柔性防水套管贴合在准备好的表面上，并逐渐将其完全贴合，确保没有空隙和泄漏。
7.压实：使用适当的工具（如木槌）轻轻压实柔性防水套管，以确保其牢固粘合并达到所需的防水效果。
安全提示
在安装过程中，务必佩戴适当的防护手套和眼镜，以防止意外伤害。
注意将胶水和其他有害物质远离火源和易燃物。
在开始安装之前，确保理解并遵守相关的安全操作规程。
结论
本文档提供了柔性防水套管安装的技术要点和步骤，工作人员在进行安装时可以按照这些指导进行操作，以确保安装过程的准确性和安全性，并达到预期的防水效果。
在任何安全或操作不确定的情况下，请寻求相关专业人员的指导和支持。
