上海市各区2018届中考物理一模试卷按考点分类汇编 故障电路含答案
.
故障电路
嘉定：15．如图8所示电路中，电源电压保持不变。
闭合电键S后，电路正常工作，一段时间后，观察到两电表指针偏转方向相反。
若电路中除了R1、R2外，其它电路元件均完好。
图8
（1）电路中存在的故障可能是（19）；
（2）若用完好的灯L分别替换R1或R2后，闭合电键灯都能发光，则电路中的故障一定是（20）。
闵行：18.在图 10 所示的电路中，电源电压保持不变。
闭合电键 S，发现电路中存在断路故障且只可能发生在电阻R 1、R 2上。
（1）若将电阻R1 与闭合的电键 S 位置互换，则互换前后电流表 A 的示数_________，电压表 V 的示数____________。
（均选填“一定不变”、“可能不变”或“一定改变”）
（2）若电阻R 2与闭合的电键 S 位置互换后，电流表 A 与电压表 V 中只有一个电表有示数，则____________。
（选填“R 1可能完好”、“R 2可能断路”或“R2一定断路”）
黄浦：15、在图6所示的电路中，电源电压保持不变。
闭合电键S，发现只有一个电表的示数变大，已知电阻中仅有一个出现了故障。
①电路中的故障可能是____________。
②若将的位置互换，则示数一定不发生变化的是_______表（选填“A”、“V”或“A和V”）。
.
③若用一个完好的校验小灯替换_______（选填“R 1”或“R 2”）， 也可以通过小灯的亮暗情
况来确定故障。
2
R 1
S
青浦：7．在图所示的电路中，电源电压保持不变．闭合电键S ，电路正常工作．过了一会
儿，两个电表中有一个电表的示数变大．已知电路中各处均接触良好，除灯L 和电阻R 外，其它元件均完好，则下列判断中正确的是（ ）
C
A ．若电流表的示数变大，则电灯L 短路
B ．若电压表的示数变大，则电灯L 短路
C ．若电压表的示数变大，则电阻R 断路
D ．若电流表的示数变大，则电阻R 断路
浦东：静安：14．在图所示的电路中，电源电压保持不变，但电阻R 、灯L 处可能发生断路
故障．在电键S 闭合前后，电流表的指针均不偏转，则灯L 处 发生断路（选填“一
定”、“可能”），电路中的故障是 ．
7．如图所示电路，电源电压不变，电键S 闭合电路正常工作．一段时间后，发现两个电表
中一个电表示数变大．断开电键S ，发现另一个电表示数变大．若故障只发生在电阻R 1或
R2处，则（）C
A．R1断路 B．R2断路 C．R1短路 D．R2短路
虹口：14．在图所示的电路中，电源电压保持不变．闭合电键S，小灯不发光．已知电阻R、灯L中仅有一个出现了故障，其它元件均完好．
①三个电表中一定有示数的电表是表．
②若两个电表有示数，则故障可能是．（请将所有的情况写完整）
崇明：15．在如图所示的电路中，电源电压保持不变，闭合电键S，发现只有两个电表的指针发生偏转，已知电阻R1、滑动变阻器R2中仅有一个出现了故障．
（1）电路中的故障可能是；
（2）接着，用一个完好的灯L替换电阻R1，闭合电键S，发现灯L不发光，则故障一定是．
故答案为：（1）R2开路或R2短路；（2）R2短路．
松江：14．在图所示的电路中，电源电压保持不变．电键S闭合后，电压表V无示数，已知
电阻R1、R2中仅有一个出现了故障．
①电路中的故障可能是；
②现用一个完好的灯泡去替换电阻R2，则小灯（选填“一定发光”、“一定不发光”或“可能发光”）．
徐汇：8．恐怖分子在公共场所安装了炸弹，其引爆装置如图所示，引爆装置的两个电键处于闭合状态，为使引爆装置不能引爆，拆弹专家应该（）C
A．用一根导线使电键S1短路
B．用一根导线使电键S2短路
C．断开电键S1
D．断开电键S2
徐汇：9．在如图所示的电路中，闭合电键S，电路正常工作，一段时间后灯L熄灭，一个电表的示数变小，另一个电表的示数变大，将两用电器位置互换后再次闭合电键S，两个电表指针均不偏转，若电路中只有一处故障，且只发生在灯L或电阻R上，则（）A
A．灯L断路 B．灯L短路 C．电阻R断路 D．电阻R短路
普陀：15. 在图7所示的电路中，电源电压保持不变，闭合电键S，两电表只有一个有示
数，若电路故障只发生在电阻R1、R2上。
①电路中的故障可能是
②在原故障电路中，将电压表改接在R2两端，请判断能否进一步确定故障所在，并说明理
由。
R1
杨浦：18. 图10所示的电路中，电源电压保持不变。
已知灯L、电阻R出现了故障，闭合
电键S后
①若发现灯L发光，则三个电表中电表示数一定等于零的是_______________表。
②若有一个电表的示数没有发生变化，则故障可能是_______________（写出所有可能故障）。
奉贤：7．如图3所示，电源电压保持不变，故障只发生在R1或R2处。
电键S闭合后，有一
个电表的指针没有发生偏转。
接着移动滑动变阻器的滑片，在
此过程中观察到两个电表指针的位置均没有变化，则故障可能
是（） B A．电阻R2短路
B．电阻R2断路
C．变阻器R1短路
D．变阻器R1断路。
上海市各区2018届中考物理一模试卷按考点分类汇编 动态电路

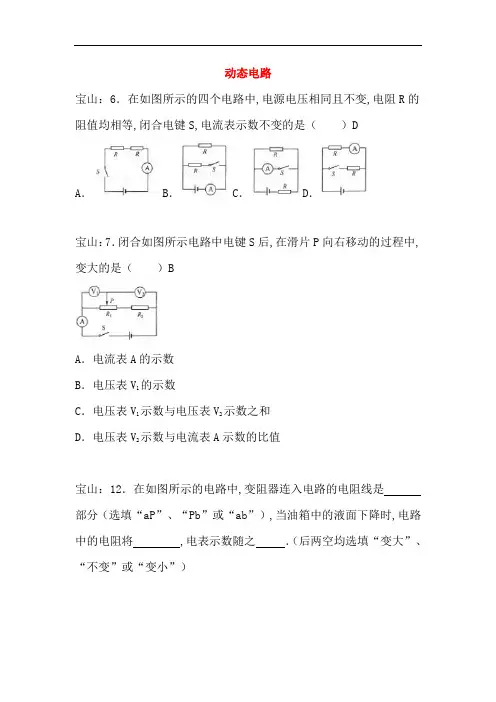

动态电路宝山：6．在如图所示的四个电路中,电源电压相同且不变,电阻R的阻值均相等,闭合电键S,电流表示数不变的是（）DA． B．C．D．宝山：7．闭合如图所示电路中电键S后,在滑片P向右移动的过程中,变大的是（）BA．电流表A的示数B．电压表V1的示数C．电压表V1示数与电压表V2示数之和D．电压表V2示数与电流表A示数的比值宝山：12．在如图所示的电路中,变阻器连入电路的电阻线是部分（选填“aP”、“Pb”或“ab”）,当油箱中的液面下降时,电路中的电阻将,电表示数随之．（后两空均选填“变大”、“不变”或“变小”）嘉定：7．如图所示的电路,电源电压不变。
闭合开关S后,两电阻正常工作,比较A、B、C、D四处的电流大小,其中可能正确的是（）BA．I A＞I D B．I B＞I CC．I A＜I B D．I C＝I D闵行：9、如图 5 所示的电路中,电源电压保持不变,电阻R1 的阻值为10欧,变阻器R2上标有“20欧 1 安”的字样,闭合电键 S 后,在滑动变阻器的滑片从R2的最左端向最右端移动过程中,关于电压表示数之差大小的变化情况,下列判断中正确的是（）DA、始终变大B、始终变小C、先变大再变小D、先变小再变大闵行：15、在如图 8 所示的电路中,断开电键 S,若 a 、b 两电表都是电流表示数之比为 2:5,则电阻R1 、R 2的连接方式为____________联,电阻之比为____________。
若 a 、b 两个表都是电压表,闭合电键 S 后,a 、b 两电表示数之比为____________。
黄浦：8、在图3所示的电路中,将电压表V 正确连入电路,闭合电键s,电路正常工作。
若将滑动变阻器的滑片p 从一端移到另一瑞的过程中,电压表V 的示数变小,且始终大于零,则正确的判断是（ ）CR 2abpSA 、电压表V 并联在R 1两端,滑片P 由a 端向b 端移动B 、电压表V 并联在R 1两端,滑片P 由b 端向a 端移动C 、电压表V 并联在R 2两瑞,滑片P 由a 端向b 端移动D 、电压表v 并联在R 2两瑞,滑片P 由b 端向a 端移动青浦：13．甲、乙两导体的材料和长度相同,甲的横截面积大于乙的横截面积,则甲、乙两导体的电阻之比 1；若将它们串联在电路中时,通过甲、乙导体的电流之比1；若将它们并联后接入电路,则甲、乙两导体两端的电压之比1．（均选填“大于”、“等于”或“小于”）青浦：17．如图所示的电路中,电源电压保持不变,电键S1、S2均闭合．当电键S2由闭合到断开时,电路中①电流表A1的示数．②电压表V示数与电流表A示数的比值．（均选填“变大”、“不变”或“变小”）静安：7．在图所示的电路中,电源电压保持不变．闭合电键S后,当滑动变阻器R2的滑片P由中点向右端移动时（）DA．只有电流表A1的示数不发生变化B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大浦东：15．在图所示的电路中,将两个电流表A1、A2分别正确连入电路不同位置,闭合电键S,两个电流表均有示数,且A1的示数大于A2的示数．移动滑动变阻器R1的滑片P时,观察到两个电流表的示数随之改变．（1）电流表A1测量的是中的电流,A2测量的是中的电流．（均选填“R1支路”、“R2支路”或“干路”）（2）若电流表A1与A2示数的比值逐渐变大,则变阻器的滑片P是在向端移动（选填“左”或“右”）．虹口：7．在图（a）、（b）所示的电路中,电源电压相等且保持不变．闭合电键S1、S2,电流表A1、A2的示数相同；断开电键S1、S2,两电流表示数仍相同．下列关于电阻R1、R2和R3的大小关系正确的是（）CA．R1＞R2＞R3B．R3＞R1＞R2C．R3＞R2＞R1D．R2＞R1＞R3崇明：8．在如图所示的电路中,电源电压保持不变,电键S1、S2同时闭合时,电路中（）DA．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大松江：6．如图所示,长度相同、横截面积不同的同种金属棒AB和CD 连接在一起后接在电源两端．关于AB和CD的电阻R及两端电压U的判断,正确的是（）CA．R AB＞R CD,U AB＜U CDB．R AB＜R CD,U AB＜U CDC．R AB＞R CD,U AB＞U CDD．R AB＜R CD,U AB＞U CD松江：8．在图所示的电路中,电源电压不变,当电键S由闭合到断开时,电压表（）DA．V1示数减小,V2示数减小B．V1示数增大,V2示数增大C．V1示数减小,V2示数增大D．V1示数增大,V2示数减小徐汇：16．在如图所示的电路中,电源电压保持不变,闭合电键S,电路正常工作,下列一些数据中：①电压表V的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值．当滑动变阻器R1的滑片P向右移动时,变大的是；变小的是．（均选填相关数据的序号）普陀：7、在图3所示的电路中,电源电压保持不变,闭合电键S,当滑动变阻器的滑片P向右移动时,下列说法中正确的是（）B A、灯泡变暗,电压表示数变大B、电路消耗的总功率变小,电压表示数不变C、灯泡变亮,电压表示数不变D、电路消耗的总功率变大,电压表示数不变图3杨浦：10、如图5所示的电路中,电源电压保持不变。
上海市各区2018届中考物理一模试卷按考点分类汇编测电阻实验-附答案
测电阻实验宝山：25．根据“用电流表、电压表测电阻”的实验，完成下列要求。
⑴实验原理_________。
⑵请依照图13电路图，用笔画线替代导线将图13所示的实物连接完整，________。
（用2B铅笔在答题纸的相应位置连线）⑶闭合电键前，需将滑动变阻器的滑片P移到_____端（选填“A”或“B”）。
⑷小顾同学在本实验中，将最后一根导线连接完毕后闭合电键，发现电流表和电压表的示数都超出它们所能测的最大值，其原因可能是：_________________________。
⑸解决上述问题后，小顾重新进行实验，前两次测得的电阻分别是51.9欧和51.8欧，第三次测量时，电流表和电压表的示数如图14所示，则该待测电阻的阻值为_____欧。
答案：奉贤：25. 某小组同学做“电流表、电压表测电阻”实验，实验器材齐全且完好，电源电压保持不变。
（1）他们正确串联实验器材，并将变阻器的滑片放置于一端，然后将电压表并联在电路中。
闭合电键后，观察到电压表示数为6伏，电流表示数为0.58安。
接着移动变阻器的滑片，将滑片移动某一位置时，观察到电流表的示数如图15（a）所示，电压表的示数始终不变。
请根据上述现象判断实验过程中电压表示数不变的原因___________________________。
（2）经思考分析检查，他们重新正确连接电路，操作步骤正确。
闭合电键后，发现电压表指针所指的刻度与原先一致，电流表示数如图15（b）所示。
接着移动变阻器的滑片，观察到当电流表的示数如图15（a）所示，电压表的示数如图15（c）所示。
（3）请你根据上述实验过程中得到的数据将下表填写完整（电阻精确到0.1欧）答案：（1）. 电压表接在电源两端虹口： 小李同学做“用电流表、电压表测电阻”实验，现有电源（电压为2伏的整数倍且保持不变）、一个待测电阻R X 、电流表、电压表、滑动变阻器、电键及导线若干。
小李连接电路，使变阻器接入电路中的电阻最大，闭合电键时观察到电压表示数为10伏、电流表示数为0.2安。
上海市各区2018届中考物理一模试卷按考点分类汇编 动态电路

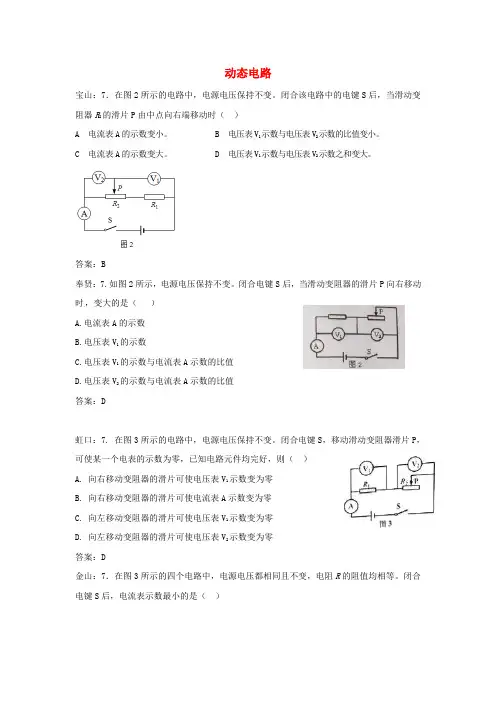

动态电路宝山：7．在图2所示的电路中，电源电压保持不变。
闭合该电路中的电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）A 电流表A的示数变小。
B 电压表V1示数与电压表V2示数的比值变小。
C 电流表A的示数变大。
D 电压表V1示数与电压表V2示数之和变大。
答案：B奉贤：7.如图2所示，电源电压保持不变。
闭合电键S后，当滑动变阻器的滑片P向右移动时，变大的是（）A.电流表A的示数B.电压表V1的示数C.电压表V1的示数与电流表A示数的比值D.电压表V2的示数与电流表A示数的比值答案：D虹口：7. 在图3所示的电路中，电源电压保持不变。
闭合电键S，移动滑动变阻器滑片P，可使某一个电表的示数为零，已知电路元件均完好，则（）A. 向右移动变阻器的滑片可使电压表V1示数变为零B. 向右移动变阻器的滑片可使电流表A示数变为零C. 向左移动变阻器的滑片可使电压表V1示数变为零D. 向左移动变阻器的滑片可使电压表V2示数变为零答案：D金山：7．在图3所示的四个电路中，电源电压都相同且不变，电阻R的阻值均相等。
闭合电键S后，电流表示数最小的是（）答案：A金山：9．在图5所示的电路中，电源电压保持不变。
闭合电键S ，将滑动变阻器的滑片P 向右移动的过程中，则下列说法正确的是（ ） A ．电压表V 的示数变小 B ．电压表V 示数与电流表A 示数的乘积变大 C ．电流表A 示数与电流表A 1示数的比值变大 D ．电压表V 示数与电流表A 1示数的比值变小 答案：C金山：15．如图8（a ）所示电路中，当电键闭合时，两电流表的指针位置均如图8（b ）所示，则通过R 1的电流为 （15） 安，R 1与 R 2阻值之比为 （16） 。
答案：15.（15）0.22；（16）4：1。
静安：7．在图1所示的电路中，电源电压保持不变。
闭合电键S 后，当滑动变阻器R 2的滑片P 由中点向右端移动时，在下列①~④项中，不变的（ ）①电流表A 1的示数 ②电流表A 2的示数 ③电流表A 2示数与电流表A 1示数的比值 ④电压表V 示数与电流表A 1示数的比值 A ．只有① B ．只有①②③C ．只有①④D ．只有①③④答案：C闵行：9. 将两个阴值不等的电阻R1和R2按如图5（甲）、（乙）所示的方式接入电路中。
上海市各区2018届中考物理一模试卷按考点分类汇编情景实验-附答案
情景实验宝山：16．某小组同学通过自学得知：在两种金属组成的回路中，如果使两个接触点的温度不同，便在回路中将会出现电流。
为了验证和探究其中规律，该小组利用铁丝和铜丝两种导线组成图6（a）所示的闭合回路，并将相连的两个交叉点A、B分别置于烧杯中和酒精灯上方。
做了如图6（a）、（b）、（c）（d）所示的四次实验。
请仔细观察图中的装置、操作和现象，归纳得出初步结论。
⑴分析比较图6中（a）（b）两图中的装置、操作和现象，归纳得出初步结论：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流______。
⑵分析比较图6中（a）（c）两图[或（b）（d）两图] ，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部进行加热时，闭合回路中的电流表示数______（选填“变大”、“不变”或“变小”）。
据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低______。
答案：奉贤：16.某研究小组同学用硬纸片、水、刻度尺及粗细相同长短不同的玻璃管做覆杯实验，如图7（a）（b）（c）所示。
（2）同学们，仔细分析了图a和图b和c产生了测定大气压值的想法，经过讨论他们认为装置在物理实验室测定大气压的值，不过却没有成功，你认为他们不成功的主要原因，可能答案:虹口：15. 我们的地球被一层厚厚的大气层包围着，同海水以及一切其他物体一样，大气也受到地球的引力作用，所以这层大气是不会逃逸到宇宙中去的，如果把大气比作为海洋，我们就生活在这层海洋的底部。
地球上海拔高度越高，大气越稀薄。
①根据上述信息及液体与气体的相同点，小王同学提出了有关大气压强的猜想：大气向各个方向均有压强。
他的依据是：大气受到地球引力作用，__________________。
②根据上述信息及所学液体压强的相关知识，公式P=F/S 、P=ρgh 中不能用来计算大气压强的是________，理由是_______________________________________。
上海市各区2018届中考物理一模试卷按考点分类汇编 动态电路
动态电路宝山：6．在如图所示的四个电路中,电源电压相同且不变,电阻R的阻值均相等,闭合电键S,电流表示数不变的是（）DA． B．C．D．宝山：7．闭合如图所示电路中电键S后,在滑片P向右移动的过程中,变大的是（）BA．电流表A的示数B．电压表V1的示数C．电压表V1示数与电压表V2示数之和D．电压表V2示数与电流表A示数的比值宝山：12．在如图所示的电路中,变阻器连入电路的电阻线是部分（选填“aP”、“Pb”或“ab”）,当油箱中的液面下降时,电路中的电阻将,电表示数随之．（后两空均选填“变大”、“不变”或“变小”）嘉定：7．如图所示的电路,电源电压不变。
闭合开关S后,两电阻正常工作,比较A、B、C、D四处的电流大小,其中可能正确的是（）BA．I A＞I D B．I B＞I CC．I A＜I B D．I C＝I D闵行：9.如图 5 所示的电路中,电源电压保持不变,电阻R1 的阻值为10欧,变阻器R2上标有“20欧 1 安”的字样,闭合电键 S 后,在滑动变阻器的滑片从R2的最左端向最右端移动过程中,关于电压表示数之差大小的变化情况,下列判断中正确的是（）DA.始终变大B.始终变小C.先变大再变小D.先变小再变大闵行：15.在如图 8 所示的电路中,断开电键 S,若 a 、b 两电表都是电流表示数之比为 2:5,则电阻R1 、R 2的连接方式为____________联,电阻之比为____________。
若 a 、b 两个表都是电压表,闭合电键 S 后,a 、b 两电表示数之比为____________。
黄浦：8.在图3所示的电路中,将电压表V 正确连入电路,闭合电键s,电路正常工作。
若将滑动变阻器的滑片p 从一端移到另一瑞的过程中,电压表V 的示数变小,且始终大于零,则正确的判断是（ ）CR 2abpSA.电压表V 并联在R 1两端,滑片P 由a 端向b 端移动B.电压表V 并联在R 1两端,滑片P 由b 端向a 端移动C.电压表V 并联在R 2两瑞,滑片P 由a 端向b 端移动D.电压表v 并联在R 2两瑞,滑片P 由b 端向a 端移动青浦：13．甲、乙两导体的材料和长度相同,甲的横截面积大于乙的横截面积,则甲、乙两导体的电阻之比 1；若将它们串联在电路中时,通过甲、乙导体的电流之比1；若将它们并联后接入电路,则甲、乙两导体两端的电压之比1．（均选填“大于”、“等于”或“小于”）青浦：17．如图所示的电路中,电源电压保持不变,电键S1、S2均闭合．当电键S2由闭合到断开时,电路中①电流表A1的示数．②电压表V示数与电流表A示数的比值．（均选填“变大”、“不变”或“变小”）静安：7．在图所示的电路中,电源电压保持不变．闭合电键S后,当滑动变阻器R2的滑片P由中点向右端移动时（）DA．只有电流表A1的示数不发生变化B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大浦东：15．在图所示的电路中,将两个电流表A1、A2分别正确连入电路不同位置,闭合电键S,两个电流表均有示数,且A1的示数大于A2的示数．移动滑动变阻器R1的滑片P时,观察到两个电流表的示数随之改变．（1）电流表A1测量的是中的电流,A2测量的是中的电流．（均选填“R1支路”、“R2支路”或“干路”）（2）若电流表A1与A2示数的比值逐渐变大,则变阻器的滑片P是在向端移动（选填“左”或“右”）．虹口：7．在图（a）、（b）所示的电路中,电源电压相等且保持不变．闭合电键S1、S2,电流表A1、A2的示数相同；断开电键S1、S2,两电流表示数仍相同．下列关于电阻R1、R2和R3的大小关系正确的是（）CA．R1＞R2＞R3B．R3＞R1＞R2C．R3＞R2＞R1D．R2＞R1＞R3崇明：8．在如图所示的电路中,电源电压保持不变,电键S1、S2同时闭合时,电路中（）DA．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大松江：6．如图所示,长度相同、横截面积不同的同种金属棒AB和CD 连接在一起后接在电源两端．关于AB和CD的电阻R及两端电压U的判断,正确的是（）CA．R AB＞R CD,U AB＜U CDB．R AB＜R CD,U AB＜U CDC．R AB＞R CD,U AB＞U CDD．R AB＜R CD,U AB＞U CD松江：8．在图所示的电路中,电源电压不变,当电键S由闭合到断开时,电压表（）DA．V1示数减小,V2示数减小B．V1示数增大,V2示数增大C．V1示数减小,V2示数增大D．V1示数增大,V2示数减小徐汇：16．在如图所示的电路中,电源电压保持不变,闭合电键S,电路正常工作,下列一些数据中：①电压表V的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值．当滑动变阻器R1的滑片P向右移动时,变大的是；变小的是．（均选填相关数据的序号）普陀：7.在图3所示的电路中,电源电压保持不变,闭合电键S,当滑动变阻器的滑片P向右移动时,下列说法中正确的是（）B A.灯泡变暗,电压表示数变大 B.电路消耗的总功率变小,电压表示数不变C. 灯泡变亮,电压表示数不变D. 电路消耗的总功率变大,电压表示数不变图3杨浦：10. 如图5所示的电路中,电源电压保持不变。
上海市各区2018届中考物理一模试卷按考点分类汇编测电阻实验(含答案)
测电阻实验宝山：25．根据“用电流表、电压表测电阻”的实验，完成下列要求。
⑴实验原理_________。
⑵请依照图13电路图，用笔画线替代导线将图13所示的实物连接完整，________。
（用2B铅笔在答题纸的相应位置连线）⑶闭合电键前，需将滑动变阻器的滑片P移到_____端（选填“A”或“B”）。
⑷小顾同学在本实验中，将最后一根导线连接完毕后闭合电键，发现电流表和电压表的示数都超出它们所能测的最大值，其原因可能是：_________________________。
⑸解决上述问题后，小顾重新进行实验，前两次测得的电阻分别是51.9欧和51.8欧，第三次测量时，电流表和电压表的示数如图14所示，则该待测电阻的阻值为_____欧。
答案：奉贤：25. 某小组同学做“电流表、电压表测电阻”实验，实验器材齐全且完好，电源电压保持不变。
（1）他们正确串联实验器材，并将变阻器的滑片放置于一端，然后将电压表并联在电路中。
闭合电键后，观察到电压表示数为6伏，电流表示数为0.58安。
接着移动变阻器的滑片，将滑片移动某一位置时，观察到电流表的示数如图15（a）所示，电压表的示数始终不变。
请根据上述现象判断实验过程中电压表示数不变的原因___________________________。
（2）经思考分析检查，他们重新正确连接电路，操作步骤正确。
闭合电键后，发现电压表指针所指的刻度与原先一致，电流表示数如图15（b）所示。
接着移动变阻器的滑片，观察到当电流表的示数如图15（a）所示，电压表的示数如图15（c）所示。
（3）请你根据上述实验过程中得到的数据将下表填写完整（电阻精确到0.1欧）答案：（1）. 电压表接在电源两端虹口： 小李同学做“用电流表、电压表测电阻”实验，现有电源（电压为2伏的整数倍且保持不变）、一个待测电阻R X 、电流表、电压表、滑动变阻器、电键及导线若干。
小李连接电路，使变阻器接入电路中的电阻最大，闭合电键时观察到电压表示数为10伏、电流表示数为0.2安。
上海市各区2018届中考物理一模试卷按考点分类汇编电路计算20180808464
电路计算宝山:22、如图1所示,电阻R1的阻值为10欧,滑动变阻器R2上标有“20Ω2A”字样,当变阻器的滑片P移至a端,闭合电键S后,电流表A的示数为0.6安、（1）求电源电压U、（2）若将另一只电压表V并联接入该电路（A和B）、（B和C）、（A 和C）中的某一部分电路两端,移动滑动变阻器R2的滑片P至某一处,使电压表V的指针停留在图2所示的位置,请指出电压表V所有可能连接的位置,并计算出变阻器对应接入电路的阻值R2、嘉定:21、在图13（a）所示的电路中,电源电压为3伏且保持不变,电阻R 1的阻值为5欧,滑动变阻器R 2上标有“21A”字样,所用电流表的表盘如图13（b ）所示。
闭合电键后,滑片P 移到某一位置时,电流表示数为1安。
求: （1）通过电阻R 1的电流I 1。
（2）滑动变阻器R 2连入电路的阻值。
（3）若电源电压可变,为使电流表A 的示数能达到最大,求电源电压的最小值。
闵行:26. 在图16（a ）所示的电路中,电源电压为18伏保持不变,电阻R 2的阻值为10欧,滑动变阻器R 1标有“20 1A”字样,电流表、电压表的表盘如图 16（b ）所示。
闭合电键 S,求:（1）在移动变阻器滑片 P 的过程中,电压表V 1 示数的最小值。
（2）如果用另一个电阻R 0 和电源 U 分别替换电阻 R 2和原来的电源,并将另一个电压表V 2 并联在电源两端。
要求通过移动滑片 P 能使三个电表偏离零刻度的角度相同。
通过计算确定不同情况下满足要（a ） （b ）R求的R 0的阻值和对应电源电压U 的最大值。
黄浦:22、在图12所示的电路中,电源电压为10伏且不变。
定值电阻的阻值为10欧,滑动变阻器上标有“2A ”字样。
闭合电键S①求通过的电流。
②通电10秒,求电流通过所做的功。
③在电路安全工作的情况下,移动变阻器的滑片,电路消耗的最大功率恰为最小功率的2倍,求变阻器的最大阻值。
R 2R 1pS青浦:24、在图（a）所示的电路中,电源电压为9伏,电阻R1的阻值为10欧,滑动变阻器R2标有“50Ω 1Α”字样、闭合电键S后,电流表A的示数如图（b）所示、①求通过电阻R1的电流I1、②求此时滑动变阻器R2连入电路的阻值、③在不损坏电路元件的情况下,求电流表示数的最大变化量△I、静安:22、在图（a）所示的电路中,电源电压保持不变、电阻R1的阻值为30欧、①闭合电键S后,电流表的示数为0.5安,求电源电压U、②现电路中有A、B、C和D四点,需将一标有“50Ω 2A”字样的滑动变阻器R2并联其中两点上,要求:闭合电键S后,在移动变阻器滑片P的过程中,电流表的指针能随之发生偏转、（a）滑动变阻器R2可以并联在电路的两点间；（b）当电流表指针位置如图（b）所示时,变阻器连入电路的阻值R2；（c）在不损坏电路元件的情况下,求电流表示数的范围、浦东:21、在图（a）所示电路中,电源电压4.5伏保持不变,变阻器上标有“10Ω2A”字样、闭合电键S后,电流表和电压表指针的位置分别如图（b）所示、（1）电流表示数为安,电压表示数为伏,求变阻器R2的电功率、（2）求电阻R1的阻值、（3）在电路安全工作前提下,移动变阻器滑片P,发现有一个电表示数无法达到所选量程的最大值、请判断:是表无法达到最大值,通过计算说明理由、虹口:22、在图所示的电路中,电源电压保持不变①若电阻R1的阻值为15欧,电流表示数为0.2安,求电阻R1两端的电压U1和电阻R1消耗的电功率P1、②若电阻R1的阻值未知,向右移动滑动变阻器R2的滑片P,每次移动时均使变阻器R2接入电路的阻值增加10欧,电流表A的示数分别如表所示,求电源电压U和R2为（R0+20欧）时电流表A的示数、崇明:21、在如图所示的电路中,电源电压为6V且不变、电阻R1的阻值为10Ω,滑动变阻器R2上标有“20Ω2A”字样,两电表均为常用电表、闭合开关S,电流表示数为0.2A、求:（1）电压表的示数；（2）电阻R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时,发现电压表和电流表中有一个已达满刻度,此时电压表和电流表的示数、解:（1）U V=U1=IR1=0.2A×10Ω=2V；（2）U2=U﹣U1=6V﹣2V=4V；R2===20Ω；（3）如果电压表量程为0～15V,电路最大电流为I===0.6A, 因此电流表量程应为0～0.6A；I最大=0.6A,U V=I最大R1=0.6A×10Ω=6V ＜15V此时电压表、电流表的示数分别为6V、0.6A；如果电流表选择0～0.6A量程,电压表选择0～3V量程,I最大===0.3A、此时电压表、电流表的示数分别为3V、0.3A、松江:22、在图所示的电路中,电源电压保持不变,电阻R1的阻值为20欧,滑动变阻器铭牌已模糊不清,只能辨识出标有“2A”字样、电键S 闭合后,滑片移到某位置时,电流表A的示数为0.5安,电压表V2的示数为8伏、（电表量程可以改变）、①求电源电压U、②将滑动变阻器滑片P移到某处,发现电流表A的示数已达到某量程的满刻度,且各元件都能正常工作,求此时滑动变阻器连入电路的阻值、③现用R0替换R1且能使电路中的电流达到最大,电路各元件都能正常工作,求替换的R0的最大阻值、徐汇:24、在如图（a）所示电路中,电源电压为18伏且不变,电阻R1的阻值为24欧,滑动变阻器R2上标有“100欧1安字样,闭合电键S,电流表的示数为0.5安,求:①电阻R1两端的电压U1；②现用电阻R0替换电阻R1,同时将一电压表接入电路中,且电流表选用0﹣0.6A量程,电压表选用0﹣3V量程,要求:在移动变阻器滑片P 的过程中,使电压表V和电流表A的指针均能到达图（b）（c）所示位置,且电路能正常工作；i）若电压表接在ab两点之间,求替换电阻R0的阻值范围；ii）若电压表接在bc两点之间,求替换电阻R0的阻值范围、普陀:21.在图12（a）所示的电路中,电源电压为4伏且不变。
上海市各区2018届中考物理一模试卷按考点分类汇编情景实验(有答案)
情景实验宝山：16．某小组同学通过自学得知：在两种金属组成的回路中，如果使两个接触点的温度不同，便在回路中将会出现电流。
为了验证和探究其中规律，该小组利用铁丝和铜丝两种导线组成图6（a）所示的闭合回路，并将相连的两个交叉点A、B分别置于烧杯中和酒精灯上方。
做了如图6（a）、（b）、（c）（d）所示的四次实验。
请仔细观察图中的装置、操作和现象，归纳得出初步结论。
⑴分析比较图6中（a）（b）两图中的装置、操作和现象，归纳得出初步结论：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流______。
⑵分析比较图6中（a）（c）两图[或（b）（d）两图] ，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部进行加热时，闭合回路中的电流表示数______（选填“变大”、“不变”或“变小”）。
据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低______。
答案：奉贤：16.某研究小组同学用硬纸片、水、刻度尺及粗细相同长短不同的玻璃管做覆杯实验，如图7（a）（b）（c）所示。
力平衡的知识等可以测出大气压的值，于是他们采用图7（d）实验装置在物理实验室测定大气压的值，不过却没答案:虹口：15. 我们的地球被一层厚厚的大气层包围着，同海水以及一切其他物体一样，大气也受到地球的引力作用，所以这层大气是不会逃逸到宇宙中去的，如果把大气比作为海洋，我们就生活在这层海洋的底部。
地球上海拔高度越高，大气越稀薄。
①根据上述信息及液体与气体的相同点，小王同学提出了有关大气压强的猜想：大气向各个方向均有压强。
他的依据是：大气受到地球引力作用，__________________。
②根据上述信息及所学液体压强的相关知识，公式P=F/S 、P=ρgh 中不能用来计算大气压强的是________，理由是_______________________________________。
上海市各区2018届中考物理一模试卷按考点分类汇编电学实验20180808465
电学实验静安：26．某小组同学做“用电流表、电压表测电阻”实验．①该实验的目的是：．②为进行多次实验,三位同学各自设计了三个不同的实验方案,简述如下表所示．（a）上述三个方案中,能实现“多次实验,减小误差”的方案有（填序号）；方案Ⅲ与另两个方案相比,优点有：（写出两点即可）．（b）小明同学根据方案Ⅲ,准备测量阻值约为20欧的电阻,实验所提供的器材齐全完好,其中：电源电压为6伏且保持不变,电流表、电压表规格如图所示,滑动变阻器有两种规格（分别标有“5欧 3安”和“50欧 1.5安”字样）．小明对所提供两种规格的滑动变阻器,提出了问题：实验中,两种变阻器是可以随意用一个变阻器,还是其中一个更适合实验？请你根据实验的相关条件,帮助小明解决问题并简要说明理由．．①该实验的目的是要学会用电流表、电压表测电阻；②（a）Ⅰ、Ⅱ、Ⅲ；多次实验时,电路不需要重新连接,操作简便；待测电阻两端的电压及通过的电流,可以在一段范围内连续变化,记录数据简便；（b）应选择标有“50欧 1.5安”的滑动变阻器；理由：可使待测电阻两端的电压及通过的电流的变化范围更大,方便读数；电压表的读取取0﹣3伏,读数更准确．浦东： 25．甲同学要测定导体R x的电阻,乙同学要测定标有“3.5V”字样小灯L的额定电功率．他们选取了电压均为6伏的电源、均标有“20Ω 2A”字样的滑动变阻器及电键和导线等．但在选取电表时,发现可选择的器材中只有一个电流表和一个电压表,经讨论后两位同学各选取了一个电表．接着,他们分别将所选电表正确接入电路,并按规范步骤进行操作．（1）为了能顺利完成各自的测量任务,选取电压表的是同学．两位同学实验依据的原理（选填“相同”或“不同”）．连接电路时,电键应处于状态．（2）选取电流表的同学闭合电键时,电流表示数0.16安；移动变阻器滑片至中点位置时（即它接入电路的电阻10欧）,电流表示数0.22安．选取电压表的同学闭合电键时,电压表示数2.3伏；同样将滑片移至中点位置时,电压表示数3.5伏．综合上述信息,甲同学测得R x的电阻是欧,乙同学测得小灯L的额定电功率是瓦．故答案为：（1）乙；不同；断开；（2）17.4； 0.875．青浦：30．小张同学做“用电流表、电压表测电阻”的实验,实验器材齐全完好,所用电源的电压为6伏．他先将滑片置于变阻器的一端,然后连接电路,闭合电键,在向变阻器另一端移动滑片的过程中,观察到电压表的示数从4伏逐渐变小到0伏、电流表的示数从0.2安逐渐变大到0.58安．小张经过思考后发现了实验操作中的不当之处,随后重新正确连接电路进行实验．闭合电键后,移动变阻器的滑片到某个位置时,两个电表的示数分别如图（a）、（b）所示．根据该同学实验中观察到的现象,请将有关的数据填入表格内,并求出R X的阻值．（计算电阻时,精确到0.1欧）松江：25．小王同学做“用电流表、电压表测电阻”实验,所有元件均完好．他将电源（电压是1.5伏的整数倍）、待测电阻、电流表、滑动变阻器、电键等串联后,将电压表并联在电路中,他移动变阻器的滑片到某端点．刚闭合电键时,观察到电流表、电压表示数如图（a）、（b）所示．当他移动变阻器的滑片时,观察到两电表的指针向相反方向偏转．他经过思考,求出了滑动变阻器的最大阻值．他重新正确连接电路,实验步骤正确．闭合电键时,观察到电压表的示数如图（c）所示．当他移动变阻器滑片到中点位置时,记录电流表的示数在下表中．他继续移动滑片,发现电流表示数最大为0.28安．①实验所用滑动变阻器的最大阻值为欧；②请根据上述他重新正确连接电路时的相关信息,将下表填写完整．（电阻精确到0.1欧）故答案为：（1）10；（2）如上表．徐汇：27．小徐做“用电流表、电压表测电阻”实验,现有电源（电压为6伏且保持不变）,待测电阻R x、电流表、电压表、滑动变阻器、电键及导线若干,所有元件均完好．他连接电路进行实验,闭合电键后,在移动变阻器滑片的过程中,发现电流表示数的变化范围为0.10～0.28安,电压表示数的变化范围为0～4伏；当移动变阻器滑片到某个位置时,电压表、电流表的示数分别如图（a）、（b）所示,请将下表填写完整（计算电阻精确到0.1欧）．杨浦：30．小明在做“用电流表、电压表测电阻”的实验,实验器材齐全且完好,电源电压不高于6伏。
【精品】上海市各区2018届中考物理一模试卷按考点分类汇编 电路计算
电路计算宝山：22．在图10所示的电路中，电电压保持不变，电阻R1的阻值为10欧。
闭合电键S，两电流表的示数分别为0.9安和0.6安。
⑴求电电压U。
⑵求通过电阻R2的电流I2。
⑶现用电阻R0替换电阻R1、R2中的一个，替换前后，一个电流表示数变化了0.1安，另一个电流表示数不变。
求电阻R0的阻值。
答案：奉贤：22.在如图12所示的电路中,电电压为6伏且不变,滑动变阻器R2上标有“50Ω0.5A”字样。
闭合电键，移动滑片P到某位置时，电压表、电流表的示数分别为4.5伏和0.2安。
此时求：(1)滑动变阻器R2接入电路的阻值；(2)10秒内通过电阻R1的电荷量Q；(3)现有规格为“50Ω1A”,“10Ω0.5A”“20Ω1A”三种规格的滑动变阻器,从中选择一个替换R2,要求：当滑片P在移动过程中,两电表指针分别达到某量程的满刻度且电路能安全工作。
①应选择______规格的滑动变阻器；②满足上述要求时，滑动变阻器连入电路的阻值范围?答案：虹口：21. 在图9所示的电路中，电电压保持不变，电阻R1的阻值为10欧。
闭合电键S，两电流表的示数分别为0.8安和0.6安。
①求电电压U；②求电阻R2的阻值；③现用电阻R0替换电阻R1、R2中的一个，替换前后仅一个电流表的示数变化了0.4安。
求电阻R0的阻值.答案：金山：24．如图15所示的电路中，电电压为18伏且保持不变，滑动变阻器R2上标有“50Ω 1A”字样，电阻R1的阻值为10欧。
闭合电键S，电流表的示数为0.5安。
求：（1）电阻R1两端的电压。
（2）此时电阻R2消耗的电功率。
（3）移动变阻器滑片，在保证各元件都能正常工作的情况下，使得两电压表的示数之差不超过10伏，求滑动变阻器R2连入电路的取值范围。
静安：21．在图9所示的电路中，电电压为6伏，电阻R 1的阻值为5欧，滑动变阻器R 2上标有“20欧 1安”字样。
闭合电键S 后，电路中的电流为0.3安。
① 求此时电阻R 1两端的电压U 1。
