防雷接地施工的8个技术要点
施工现场的防雷设施布置要点与规范
施工现场的防雷设施布置要点与规范1. 概述施工现场是一个高风险的环境，负责人需要采取各种安全措施来保护工人和设备的安全。
其中，防雷设施布置是非常重要的一环。
本文将探讨施工现场防雷设施的布置要点和规范。
2. 选址原则选址是防雷设施布置的第一步。
在选址时，应避免高层建筑、山头、高压电线等高大物体附近。
同时，还需要考虑到建筑物使用规模和类型，以及周边环境的雷电频率等因素。
3. 接地系统接地系统是施工现场防雷设施的核心。
它通过将建筑物与地面相连，形成一条安全通道，将雷电能量引入地下，以保护人员和设备。
在设计接地系统时，应确保接地电阻符合要求，并针对场地特点，采取合适的接地方式，如钢筋混凝土接地、落地式接地等。
4. 金属导体布置金属导体的布置对于施工现场的防雷非常重要。
金属导体将雷电能量迅速引导到地面，缓解了雷电对建筑物和设备的影响。
建筑物的天线、排水管、金属框架等都可以作为导体，但必须符合规范要求，并使用合适的连接件进行连接。
5. 避雷针和避雷网避雷针和避雷网是防雷设施中常见的组成部分。
避雷针通过提供一条低阻抗路径，吸引和接收雷电，以减少雷击建筑物的可能性。
避雷网则通过在建筑物周围放置金属网格，形成一个网状结构，将雷电引向地下。
在布置避雷针和避雷网时，必须遵循相关的国家标准和规范。
6. 防雷装置防雷装置是施工现场防雷的关键组成部分。
它可以通过控制雷电进入建筑物的途径，减少雷击的风险。
常见的防雷装置包括避雷器、引导装置、防雷录波器等。
在选择和布置防雷装置时，需要根据施工现场的特点和需求进行认真的评估和设计。
7. 定期检测与维护施工现场的防雷设施需要定期进行检测和维护，以确保其正常运行和有效性。
定期检测包括对接地系统的电阻测量、金属导体的连接状态检查等。
维护工作包括防雷装置的更换、防雷针和避雷网的清理等。
定期检测与维护的目的是及时发现和解决潜在的问题，确保施工现场的防雷设施一直处于良好的工作状态。
8. 培训与意识普及防雷设施的布置只是施工现场雷电防护的一部分，培训和意识普及同样重要。
防雷接地施工方案
6、防雷接地施工工艺一、基础接地施工工艺本工程拟采用以下的施工流程：1、基础接地施工方法：利用建筑物桩基、建筑物基础地梁上的上下两层钢筋中的两根主筋通长焊接形成的基础接地网。
2、基础接地施工要点（1）桩基钢筋与基础钢筋焊接：桩基钢筋与基础钢筋焊接施工要点：○1对照施工图纸确保在每处防雷引下线点，桩基钢筋均与基础地梁钢筋做可靠焊接，要求两根桩基钢筋与基础地筋的两根主筋焊接；○2桩基与基础钢筋必须采用φ12钢筋作为焊接材质。
要求双面施焊，焊接长度为6倍直径，焊接饱满，无遗漏。
（2）桩基钢筋与防雷引下线焊接：桩基钢筋与防雷引下线焊接施工要点：○1对照施工图纸确保每处防雷引下线均与桩基钢筋做可靠焊接，每处防雷引下线要求两根桩基钢筋与防雷引下线两根主筋焊接；○2桩基钢筋与防雷引下线必须采用φ12圆钢作为焊接材质。
要求焊接长度为6倍直径，双面施焊，焊接饱满，无遗漏。
（3）基础接地示意图图1：柱基钢筋体与承台钢筋体连接图图2：柱基钢筋体与承台钢筋体连接剖面图二、屋面防雷施工工艺1、屋面防雷施工方法：在屋顶女儿墙上安装Φ12热镀锌圆钢作为避雷带，屋顶避雷带连接线采用Φ10热镀锌圆钢在屋面刚性防水层内敷设，其网格不大于10m*10m或12m*10m。
屋面的所有金属构件，如卫星天线基座、金属通风管、屋顶风机、金属屋面、金属屋架等均要与避雷带可靠焊接，屋面避雷带与防雷引下线做可靠联结。
2、屋面防雷安装示意图（1）明装避雷带支架制作、安装要点屋面避雷带安装施工要点：①明装避雷带支架水平间距为1米，转弯处为0.5米；②支架间距均匀，并应在一条水平线上。
避雷带安装顺直、美观，转弯处相同弧度弯曲，固定可靠。
○3双面施焊，搭接长度为6倍直径，焊缝饱满、无遗漏；焊接完毕后及时清除药皮，并及时在焊缝处第一道涂刷防锈漆、第二道涂刷银粉漆。
（2）明装避雷带支架制作、安装示意图图3：屋面局部平面 图4：女儿墙明装壁雷带卡子 图6：避雷带与引下线焊接三、等电位、局部等电位联接施工工艺1、本工程采用总等电位联接，总等电位端子箱通过结构柱上预留接地端子与基础接地装置连接。
建筑工地施工现场的防雷措施
建筑工地施工现场的防雷措施在建筑工地施工期间，由于施工现场的特殊环境和设备的存在，雷击事故可能对工人和设备造成危险。
因此，采取适当的防雷措施是至关重要的。
本文将介绍建筑工地施工现场的防雷措施。
1. 地质勘探和合理选址在建设工地之前，必须进行地质勘探和合理选址。
地质勘探可以提前发现地下水、岩层和其他地质条件，以便进行合理的地下设施规划和建设工程设计。
合理选址是指选择能够最大程度降低雷击风险的地方进行施工。
2. 雷电监测系统的安装在建筑工地施工现场周围安装雷电监测系统是防雷措施的关键之一。
雷电监测系统可以监测到周围地区的雷暴活动，及时提醒工作人员采取必要的防护措施。
该系统通常包括雷电探测器、雷暴信息传输设备和报警器等。
3. 安装接地装置建筑工地施工现场应配备有效的接地装置。
接地装置能够将雷电荷迅速导入地下，排除雷击危险。
施工现场的接地装置应符合相关的电气安全标准，并进行定期检查和维修。
4. 设置避雷针在高层建筑工地施工现场，应设置避雷针以提供有效的防雷保护。
避雷针通常由导线和接地装置组成，可以将雷电荷迅速引导到地面。
避雷针的设计和安装必须符合国家相关的标准和规范。
5. 钢筋混凝土建筑的防雷设计在建筑工地施工现场上，由于钢筋混凝土的导电性能较好，可以采取适当的措施来减少雷电的危害。
例如，在混凝土结构中嵌入导电条或导线，以便将雷电及时导入地下。
6. 紧急避雷措施即使在采取了一系列的防雷措施之后，雷击事故仍有可能发生。
因此，建筑工地施工现场应制定紧急避雷措施，包括提前规划逃生通道、设立避雷避雨点和紧急疏散等，以应对突发雷击风险。
总结:建筑工地施工现场的防雷措施涉及到多个方面，包括地质勘探和合理选址、雷电监测系统的安装、接地装置的设置、避雷针的安装、钢筋混凝土建筑的防雷设计以及紧急避雷措施的制定。
通过采取这些防雷措施，可以有效降低雷击事故的发生概率，保障工人的安全和设备的完好。
在实际施工过程中，应根据具体情况灵活应用，并定期进行检查和维护，以确保防雷措施的有效性。
建筑电气安装工程防雷接地施工技术
建筑电气安装工程防雷接地施工技术摘要：现阶段,在建筑施工过程中,电气安装工程一直是非常关键且重要的环节,其工程建设质量直接关系到建筑工程的整体效益。
本文对建筑电气安装工程防雷接地施工技术进行探讨。
关键词：建筑电气；安装工程；防雷接地；施工技术一、防雷接地施工技术要点1.柱内主筋引出点安装在建筑电气防雷接地施工中需要应用到的金属部件较多，加上电气设备类型在不断增加，需要敷设大量复杂的线路，进一步增加了防雷接地施工的难度。
当前建筑工程中常常将承重柱与墙内连接处、钢筋区域、电气设备引出点作为最佳防雷接入点。
施工技术人员在实际操作中要严格遵守施工计划和施工规范，提前嵌入钢板，确定引出点后做好防雷网络的合理设计，从而保证后续顺利地开展防雷接地施工技术，同时可以将建筑结构整体美观性提高。
2.接地极、钢筋连接施工防雷接地系统的重要组成内容之一就是接地极。
在柱内主筋引出点确定后需要按照施工计划及时进行连接处理。
建筑结构施工中常常使用螺纹钢进行各个组件的安装，钢筋连接处在建筑结构稳定性优化和电气设备安装方面都发挥着重要价值。
施工人员在连接接地极和钢筋之前需要和设计人员做好沟通，在设计地级时尤其要加强规划布置地面连接结构，打造钢制地面从而将电气工程施工安全性提高，将加强钢的作用充分发挥出来。
施工中要注意不能直接连接防雷接地管线和建筑结构钢板，要由专业的技术人员焊接处理。
此外，在处理基础接地时通常按照规定选用φ12的钢材作为焊接材料，焊接方式为双面焊，按照钢筋直径载体至少6倍的标准控制钢筋长度。
3.防雷接地引下线施工当前建筑电气安装中主要采用钢筋柱作为引下线的载体。
工作人员在处理防雷接地引下线时要焊接处理主筋，做好引下线间距的控制，按照设计标准将长度控制在18m以内。
在施工中技术人员要按照避雷施工规范要求连接引下线上端位置的控制，通过焊接方式进行处理。
引下线中包括建筑物桩基底角位置，该位置可以将结构柱稳定性提高，从而准确地确定接地电阻。

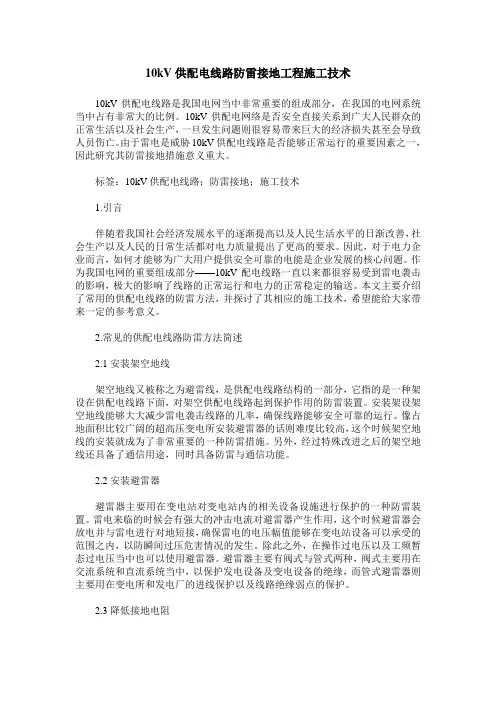

10kV供配电线路防雷接地工程施工技术
10kV供配电线路防雷接地工程施工技术10kV供配电线路是我国电网当中非常重要的组成部分，在我国的电网系统当中占有非常大的比例。
10kV供配电网络是否安全直接关系到广大人民群众的正常生活以及社会生产，一旦发生问题则很容易带来巨大的经济损失甚至会导致人员伤亡。
由于雷电是威胁10kV供配电线路是否能够正常运行的重要因素之一，因此研究其防雷接地措施意义重大。
标签：10kV供配电线路；防雷接地；施工技术1.引言伴随着我国社会经济发展水平的逐渐提高以及人民生活水平的日渐改善，社会生产以及人民的日常生活都对电力质量提出了更高的要求。
因此，对于电力企业而言，如何才能够为广大用户提供安全可靠的电能是企业发展的核心问题。
作为我国电网的重要组成部分——10kV配电线路一直以来都很容易受到雷电袭击的影响，极大的影响了线路的正常运行和电力的正常稳定的输送。
本文主要介绍了常用的供配电线路的防雷方法，并探讨了其相应的施工技术，希望能给大家带来一定的参考意义。
2.常见的供配电线路防雷方法简述2.1安装架空地线架空地线又被称之为避雷线，是供配电线路结构的一部分，它指的是一种架设在供配电线路下面，对架空供配电线路起到保护作用的防雷装置。
安装架设架空地线能够大大减少雷电袭击线路的几率，确保线路能够安全可靠的运行。
像占地面积比较广阔的超高压变电所安装避雷器的话则难度比较高，这个时候架空地线的安装就成为了非常重要的一种防雷措施。
另外，经过特殊改进之后的架空地线还具备了通信用途，同时具备防雷与通信功能。
2.2安装避雷器避雷器主要用在变电站对变电站内的相关设备设施进行保护的一种防雷装置。
雷电来临的时候会有强大的冲击电流对避雷器产生作用，这个时候避雷器会放电并与雷电进行对地短接，确保雷电的电压幅值能够在变电站设备可以承受的范围之内，以防瞬间过压危害情况的发生。
除此之外，在操作过电压以及工频暂态过电压当中也可以使用避雷器。
避雷器主要有阀式与管式两种，阀式主要用在交流系统和直流系统当中，以保护发电设备及变电设备的绝缘，而管式避雷器则主要用在变电所和发电厂的进线保护以及线路绝缘弱点的保护。

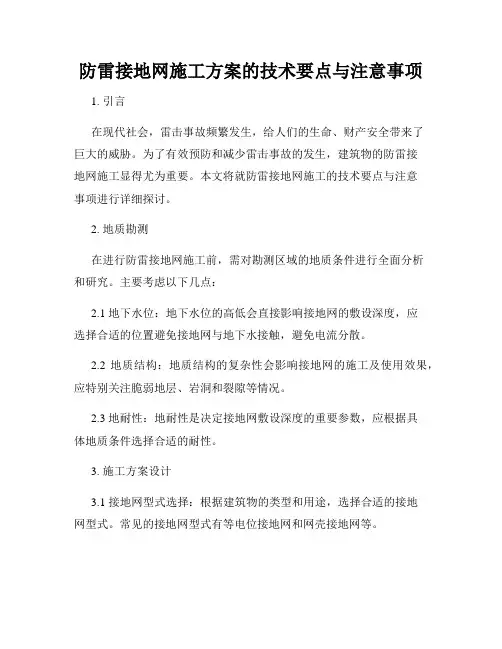

防雷接地网施工方案的技术要点与注意事项
防雷接地网施工方案的技术要点与注意事项1. 引言在现代社会，雷击事故频繁发生，给人们的生命、财产安全带来了巨大的威胁。
为了有效预防和减少雷击事故的发生，建筑物的防雷接地网施工显得尤为重要。
本文将就防雷接地网施工的技术要点与注意事项进行详细探讨。
2. 地质勘测在进行防雷接地网施工前，需对勘测区域的地质条件进行全面分析和研究。
主要考虑以下几点：2.1 地下水位：地下水位的高低会直接影响接地网的敷设深度，应选择合适的位置避免接地网与地下水接触，避免电流分散。
2.2 地质结构：地质结构的复杂性会影响接地网的施工及使用效果，应特别关注脆弱地层、岩洞和裂隙等情况。
2.3 地耐性：地耐性是决定接地网敷设深度的重要参数，应根据具体地质条件选择合适的耐性。
3. 施工方案设计3.1 接地网型式选择：根据建筑物的类型和用途，选择合适的接地网型式。
常见的接地网型式有等电位接地网和网壳接地网等。
3.2 接地网规模确定：根据建筑物的大小和雷击频率，确定接地网的规模。
一般来说，接地网的电阻值应小于10Ω，以确保有效地将雷电电荷引入地下。
3.3 接地体敷设方式：根据具体情况，选择敷设方式，可采用竖向敷设、横向敷设或混合敷设的方式，以提高接地效果。
3.4 接地电缆选材：接地电缆应选用耐腐蚀、耐湿等性能良好的材料，并注意选择适当截面面积的电缆以保证电流传导效果。
4. 施工技术要点4.1 接地体的埋设：根据设计要求，选择合适的接地体，埋设时要保证接地体周围土壤的密实，减小接地电阻。
4.2 接地电缆的敷设：接地电缆的敷设应按照设计要求进行，保证电缆的绝缘层完好无损，并注意防止电缆被损坏。
4.3 接地体的连接：接地体之间及接地体与建筑物的连接处要牢固可靠，接地电阻应小于设计要求，减少电流泄漏。
4.4 施工过程监控：施工过程中要严格监控接地电阻，确保达到设计要求。
必要时可进行接地电阻测试，排除异常情况。
5. 注意事项5.1 安全防护：施工人员应佩戴合适的防护用品，包括安全帽、防护眼镜、防静电服等。
防雷接地管控要点
图示
• 外窗防雷接地
标准要点
机房内设备外壳、槽钢基础 与接地干线做可靠接地
镀锌钢管跨接地线应采用不 小于4mm2的黄绿双色软绝 缘导线，用专用卡子固定后 与配电箱内地排连接牢固
桥架终端与配电箱连接需接 地，接地线宜明敷与配电箱 地排连接牢固，有接地标识
配电箱门应做接地，且有接 地标识
• 屋面避雷带
标准要点
利用结构钢筋或结构金属柱 做引下线的，连接圆钢直径 应不小于12mm
引下线应与接地网可靠焊接， 圆钢与圆钢、圆钢与扁钢搭 接为圆钢直径的6倍，双面 施焊；扁钢与扁钢搭接为扁 钢宽度的2倍，三面施焊
屋面避雷带过建筑伸缩缝， 敷设加装Ω弯补偿，接头搭 接。长度不小于圆钢直径6 倍，且两面焊接，引下线明 显可靠，不少于设计数量
标准要点
图示
明敷避雷网安装应平正顺直， 避雷网支架间距均匀且不大 于1m
避雷网支架应垂直、固定牢 固
每个支持件应能承受大于 5kg的垂直拉力
避雷线连接时焊接长度为其 直径的6倍，并应双面焊接
接地圆钢与外幕墙钢架、钢 结构做可靠焊接，不少于2 处，保证整体接地
≤ 1米
≤ 1米
• 防雷 • FLJD-BLD
• 防雷 • FLJD-YXX
图示
• 引下线焊接及伸缩缝做法
标准要点
突出屋面的金属物、金属设 备及管道应防雷网连接
图示
• 防雷
• FLJDWM
• 屋面金属设备防雷
标准要点
桩基础接地利用桩基钢筋与 承台或底板钢筋可靠焊接
预制桩接地利用桩头外露钢 筋与承台或底板钢筋可靠焊 接
焊接连接导体采用直径大于 10mm的镀锌圆钢或40*4镀 锌扁钢
建筑电气安装中防雷接地施工
建筑电气安装中防雷接地施工摘要：在电气安装工程中，应当重视防雷接地施工环节，需不断地创新防雷接地施工技术，提高建筑物的防雷能力，以免其受到雷电危害，保障人们的生命财产安全。
防雷接地施工并不是一项简单的工作，涉及多方面内容，具有一定的复杂性，应当从多方面进行把控，把握住防雷接地施工技术要点，从而取得较好的防雷效果。
关键词：建筑；电气安装；防雷接地；施工；措施1建筑电气安装中防雷接地施工要点1.1重视接地安装在建筑电气安装中，防雷接地施工技术的应用，需要重视接地安装环节，这一环节的实施效果，将直接影响建筑物的防雷效果，关系着防雷系统是否能够正常运行。
无论是感应雷危害，还是直击雷危害，其都需要防雷接地系统，将遭受到的雷电转移大地，以减少雷电危害。
基于此，在进行防雷接地施工的时候，需要根据实际情况以及施工要求，来选择适宜的接地装置，严格规范接地施工流程，贯彻落实相关规章制度，不可任意操作。
可采用共同接地的施工方式进行防雷。
接地电阻不可大于1Ω，如果接地施工未达到预期效果，则需要实施人工接地极的方式进行处理。
搭接圆钢、底钢板的时候，应控制搭接钢筋的长度，至少是底板钢筋直径的6倍。
与此同时，还要重视焊接施工的开展，必须严格按照焊接要求来进行操作，保障焊接施工质量，处理好焊接缝隙，选择适宜的机械设备来施工。
焊接完成后，可通过喷漆等方式来进行防腐处理，做好相应的标记，以便于引下线工序的开展。
1.2加强防雷引下线施工在进行防雷引下线施工的时候，应当遵循施工设计图纸的要求，确保每个细节都能达到标准要求，符合施工标准要求，以提高建筑物的防雷效果。
施工设计图纸中需要确定防雷引下点，一旦确定施工设计图纸无误后，在实际施工时不可更改防雷引下线的位置。
通常来说，所使用的引下线至少要有两根，其跨度不可超过18m。
接地极和住户相连接的时候，设备不可外露，需要将弱电箱和强电箱进行跨接。
除此之外，还要把电缆桥、金属线槽连接在一起，可使用扁钢同接地装置，为引下线施工提供质量保障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
防雷接地施工的8个技术要点
防雷接地引下线利用混泥土柱内两根∅16以上主筋及混凝土灌注桩四根∅16主筋焊接作为引下线，跨接线采用≥12mm圆钢。
引下线上端与避雷带焊接，下端与接地装置焊接。
相邻的两处引下线间距不大于18米。
接地装置为利用基础桩内及基础底板内主筋焊接形成的接地网，所有设备房、电气竖井、电梯井的接地干线以及预留人工接地极的镀锌扁钢、接地端子板等与接地网可靠焊接。
在解析8个技术要点之前，先看一下施工材料要求：
用于避雷接地系统的镀锌圆钢、镀锌扁钢、镀锌角钢等材料必须是热镀锌件，品种规格应符合设计图及型材标准要求，具有材质检验证明书及出厂合格证。
解析8个技术要点：
1、搭接长度：圆钢与扁钢搭接为圆钢直径的6倍，双面施焊。
扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下双侧施焊。
扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊。
2、焊缝要求：焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮要敲净。
3、引下线与梁钢筋跨接。
4、利用柱主筋作防雷引下线时，主筋连接的两端应作跨接处理。
5、总等电位和局部等电位根据设计要求，用镀锌扁铁引出。
6、引下线应采用油漆做标记，防止错焊导致上下不连通。
7、均压环。
I类建筑30m以上，II类建筑45m以上应焊接均压环。
作为接地均压环的圈梁钢筋选取圈梁上层左右2根直径≧16mm的钢筋，若直径小于16mm，可选用圈梁上层4根钢筋作接地均压环。
各均压环与防雷引下线按规范做法可靠连接，各楼层外墙的各类金属设施均应就近与其等电位连接，连接点应不少于两处。
8、防雷电阻测试，不得大于10Ω。
防雷接地施工常见问题：
一、避雷带、引下线、接地体、均压环搭接的长度不够，焊接处有夹渣、焊瘤和气孔等。
二、地钢筋网连接点的错焊、漏焊，漏设外引接地联结点或检测点预埋件。
三、在用结构钢材代替避雷针（网）及其引下线时，破坏了镀锌层防锈漆，螺栓连接片未经处理，片与片之间有缝隙等。
四、引下点间距偏大，引下线跨越变形缝处未加设补偿器，接地体安装埋设深度不够或引出线未作防腐处理。
五、屋面金属物（如管道、梯子、旗杆和设备外壳等）未与屋顶防雷系统相连，等电位联结跨接地线线径不足。
六、电气设备接地（接零）的分支线未与接地干线连接。
