向下焊接立焊方法
立焊焊接技术要点

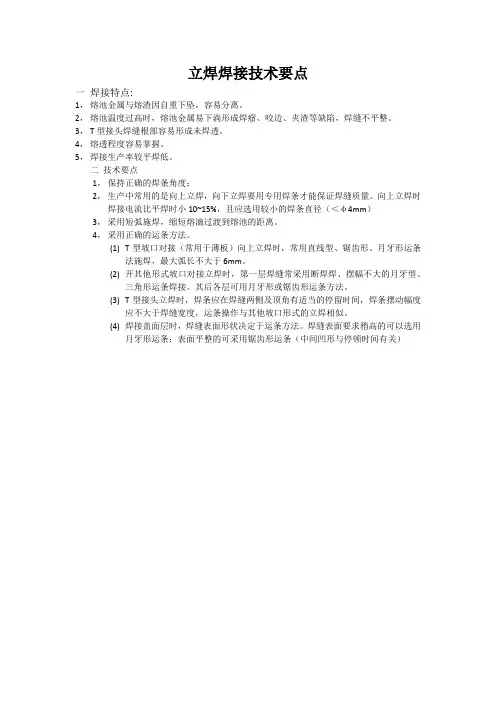

立焊焊接技术要点
一焊接特点:
1，熔池金属与熔渣因自重下坠，容易分离。
2，熔池温度过高时，熔池金属易下淌形成焊瘤、咬边、夹渣等缺陷，焊缝不平整。
3，T型接头焊缝根部容易形成未焊透。
4，熔透程度容易掌握。
5，焊接生产率较平焊低。
二技术要点
1，保持正确的焊条角度；
2，生产中常用的是向上立焊，向下立焊要用专用焊条才能保证焊缝质量。
向上立焊时焊接电流比平焊时小10~15%，且应选用较小的焊条直径（＜φ4mm）3，采用短弧施焊，缩短熔滴过渡到熔池的距离。
4，采用正确的运条方法。
(1)T型坡口对接（常用于薄板）向上立焊时，常用直线型、锯齿形、月牙形运条
法施焊，最大弧长不大于6mm。
(2)开其他形式坡口对接立焊时，第一层焊缝常采用断焊焊、摆幅不大的月牙型、
三角形运条焊接。
其后各层可用月牙形或锯齿形运条方法。
(3)T型接头立焊时，焊条应在焊缝两侧及顶角有适当的停留时间，焊条摆动幅度
应不大于焊缝宽度，运条操作与其他坡口形式的立焊相似。
(4)焊接盖面层时，焊缝表面形状决定于运条方法。
焊缝表面要求稍高的可以选用
月牙形运条；表面平整的可采用锯齿形运条（中间凹形与停顿时间有关）。
浅析管道向下立焊工艺及操作
浅析管道向下立焊工艺及操作摘要：在油田场站工艺及站外管道施工中，焊接作为最主要的工序，是保证建设项目成败的关键。
本文主要通过分析管道向下立焊的特点，浅述管道向下立焊的焊接工艺过程与操作手法及有关事项。
关键词：向下立焊特点工艺焊接操作前言在输油气管线的焊接施工中，以往大多采用向上立焊。
但向上立焊存在焊接速度慢、生产效率低、焊接材料消耗大及工人劳动强度大等缺点，因此大力推广焊接速度快、生产效率高、消耗少及劳动强度低的向下立焊焊接工艺很有必要。
1. 管道向下立焊的特点（1）向下立焊时，焊条自上而下运条，由于焊缝多处于立仰焊位置，熔池金属的流动速度明显加快，这就要求提高焊接速度，同时也要求熔滴向熔池的过渡速度随之加快，因而要求选用较大的焊接电流，以增加电弧吹力和电磁收缩力，减少熔滴表面的张力，加快熔滴过渡，增大熔深，提高填充金属的覆盖性能。
（2）为防止熔渣过快向前流动造成夹渣，或因为熔渣保护不良，影响焊缝质量和成形，要求使用短渣焊条，因此向下立焊要求使用专用的立向下焊条。
（3）由于向下立焊时焊接速度快，所以焊接热输入少，焊接接头具有良好的力学性能，变形也大大减少。
2. 管道向下立焊焊接工艺（1）焊前准备为降低焊缝中氢的含量，焊前必须对焊接区的铁锈、油污、水等杂质进行严格的清理，以避免引起焊缝气孔。
①采用机械清理法、化学清理法及机械化学综合清理法。
②清理要求焊接接头露出金属光泽（焊缝两侧各20mm范围）。
如果是化学清理还要注意用清水冲洗，并经干燥处理。
（2）装配定位焊因向下立焊时对装配要求很高，应尽可能避免错边，最好采用对口器对口。
如果由于焊接母材而存在错边且没法消除时，其错边位置绝不允许放在管子的6点位置，最好放在3点或9点位置。
管子定位焊缝长及数量根据管径的不同而不同。
管径>100mm，定位不应少于3处；管径≤100mm时，定位焊缝长度在5～10mm；管径>100mm时，定位焊缝长度应≥15mm。
焊接立焊时的操作方法
行业资料：________ 焊接立焊时的操作方法单位：______________________部门：______________________日期：______年_____月_____日第1 页共7 页焊接立焊时的操作方法立焊操作方法有两种：一种是由下向上施焊，称为向上立焊；另一种是由上向下施焊，称为向下立焊。
目前生产中应用最广泛的是由下向上施焊，在练习中以此种方法为重点。
1、向上立焊操作要领l）焊接时应选用较小直径的焊条（2.5mm~4mm），较小的焊接电流（比平对接焊小10%~15%)，这样熔池体积小，冷却凝固快，可以减少和防止熔化金属下淌。
2）采用短弧焊接，电弧长度不大于焊条直径，利用电弧吹力托住熔池，同时短弧操作利于熔滴过渡。
3）焊条工作角度为90，前倾角为-10~-30，即焊条向焊接方向的反方向倾斜，这样电弧吹力对熔池产生向上的推力，防止熔化金属下淌。
4）为便于右手操作和观察熔池情况，焊工身体不要正对焊缝，要略向左偏。
2、向下立焊法向下立焊法只适用于薄板和不甚重要结构的焊接，因向下立焊比向上立焊熔化金属及熔渣更易下坠，焊缝易产生夹渣和气孔等缺陷。
向下立焊法的特点是焊接速度快．熔深浅，熔宽窄，不易烧穿，焊缝成形美观，操作简单，但需要热练掌握操作技巧。
其操作要点如下：l）焊接电流应适中，保证熔合良好；2）焊接时，使焊条垂直于焊件表面用直击法引弧，运条采用较大焊条前倾角，约为30~40，利用电弧吹力托住熔池，防止熔池下淌；3）采用直线形运条法，尽量避免横向摆动，但有时也可稍作横向第 2 页共 7 页摆动，以利于焊缝两侧与母材熔合良好。
向下立焊法最好使用熔渣粘度较大的向下立焊专用焊条。
除使用交流焊接电源外，普通直流弧焊电源都应使用直流反接法焊接。
焊接结构装配技术操作规程1、主题内容和适用范围本标准规定了焊接结构件装配的操作规程本标准适用于本厂各种焊接结构的装配2、引用标准YB/JQ101.1钢铁企业机修设备制造通用技术条件焊接结构件3、准备工作3．1熟悉图纸和工艺文件，了解焊接结构的特点和技术要求，考虑装配措施、装配顺序。
下向焊焊接工艺及其操作方
下向焊焊接工艺及操作方法下向焊就是采用下向焊条，由上向下运条进行施焊的一种操作方法。
目前，这种方法因其生产率高、易保证焊接质量等特点，在国内已用于压力容器和大口径输油、输气管线的焊接。
下面根据在油田的实际应用情况，对其工艺及其操作方法作一介绍。
焊接工艺1.坡口型式与组装由于下向焊焊条具有焊接电流大、电弧吹力强、熔深大(可达3-4毫米深)、不能左右摆动等特点，为保证焊缝质量，对工件的坡口型式以及组装均有比较严格的要求。
下向焊的工件，一般采用单面V形坡口，其尺寸规格如图1所示。
从实践中得知，当坡口角度小于50°或大于60°间隙小于一毫米，钝边大于1毫米时打底焊缝的背面成型时难以达到要求的往往出现未焊透未熔合的等缺陷，其表面成型也是不好看。
所以在组装前一定要对坡口尺寸进行严格的检查，对不符合要求的的部位，必须在修磨之后，在进行组装及其焊接2焊条的选择下向焊时，对焊条药皮类型、强度的选择原则与上向焊时相同。
目前，在输油、输气管线和一些结构件上，通常采用国产结505下全、结50'7下管、西德产赛尔80、日本产KOBE 7010等焊条进行下向焊。
对焊条直径的选择原则，一般是尽量选用大直径焊条。
因为这既可在直线型(下向焊条不允许左右摆动)运条情况下加宽焊道，又可提高焊接生产率。
当母材厚度在G毫米以下时，既可用功3.2毫米焊条，也可用价4毫米焊条。
当母材厚度在6毫米以上时，可用功3.2毫米焊条打底，但必须用劝4或价5毫米焊条进行填充和盖面。
对厚度为8-10毫米的工件进行下向焊时，焊条选择原则见表1。
3.焊接电流和极性的选择焊接电流的选择直接影响焊缝的成型。
如果焊接电流小，就可能出现未焊透、未熔合、夹渣等缺陷多如果焊接电流大，就可能出现背面焊瘤和烧穿缺陷。
为防止缺陷的发生，可根据下向焊焊条的牌号及其直径的大小适当选择焊条烘千条件、焊接电流和电源极性等操作方法1.运条手法及焊条的倾斜角度在下向焊时，如果将焊条左右摆动，会因熔池保护不好，而造成空气的侵入，产生气孔。
立角焊焊接基本操作技术

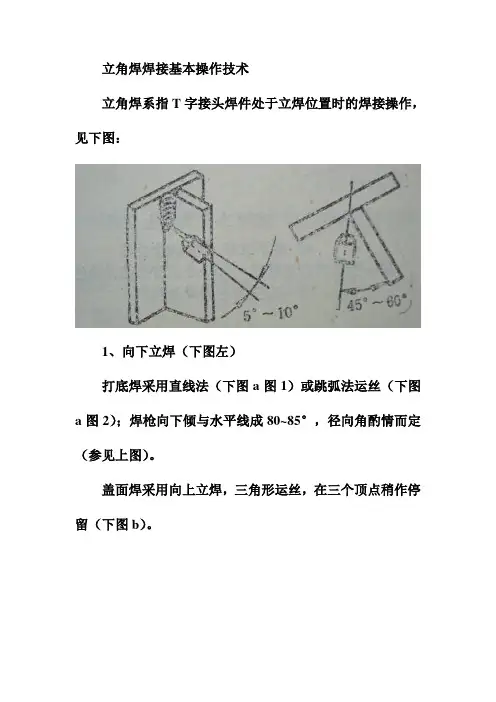

立角焊焊接基本操作技术
立角焊系指T字接头焊件处于立焊位置时的焊接操作，见下图：
1、向下立焊（下图左）
打底焊采用直线法（下图a图1）或跳弧法运丝（下图a图2）；焊枪向下倾与水平线成80~85°，径向角酌情而定（参见上图）。
盖面焊采用向上立焊，三角形运丝，在三个顶点稍作停留（下图b）。
2、向上立焊
操作要领大体和立对接相同。
不同的有以下几点：
（1）行走角为75~90°，径向角为左右相等（板厚相等时），板厚不等时要进行适当调节；
（2）在与立对接焊相同的条件下，焊接电流比立对接稍大一些；
（3）高强钢采用三角形运丝，低碳钢可采用三角形、月牙形、锯齿形或跳弧焊法（见下图）。
操作要领大体与前同。
出现第一个熔池时，抬高电弧，当看到熔池冷却成一个红点时（面罩中还可见到时），将电弧下降到弧坑处，并使熔滴下落与前面熔池重叠2/3，然后再抬高电弧。
这样就能有节奏地形成立角焊缝。
这里的关键是恰当掌握电弧下降的时机和位置，过快与前面熔池完全重叠，会形成焊瘤，过慢
会形成熔合不良，电弧下降位置与前个熔池距离太远，又会造成焊波脱节；
4、为保证焊缝两边宽度相等，亦需以焊缝为中心，用眼睛作尺子，保证焊枪在两侧运动辐度始终相同；
5、对于局部间隙过大的处理，低碳钢可采用立向下方法将间隙填满后再进行正式焊接，高强钢则应采用增焊打底焊道方法处理。
立焊是指沿接头由上而下或由下而上焊接

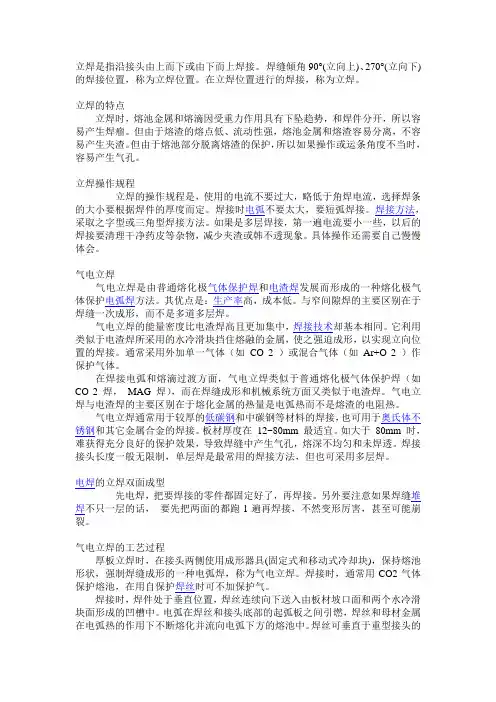

立焊是指沿接头由上而下或由下而上焊接。
焊缝倾角90°(立向上)、270°(立向下)的焊接位置，称为立焊位置。
在立焊位置进行的焊接，称为立焊。
立焊的特点立焊时，熔池金属和熔滴因受重力作用具有下坠趋势，和焊件分开，所以容易产生焊瘤。
但由于熔渣的熔点低、流动性强，熔池金属和熔渣容易分离，不容易产生夹渣。
但由于熔池部分脱离熔渣的保护，所以如果操作或运条角度不当时，容易产生气孔。
立焊操作规程立焊的操作规程是，使用的电流不要过大，略低于角焊电流，选择焊条的大小要根据焊件的厚度而定。
焊接时电弧不要太大，要短弧焊接。
焊接方法，采取之字型或三角型焊接方法。
如果是多层焊接，第一遍电流要小一些，以后的焊接要清理干净药皮等杂物，减少夹渣或韩不透现象。
具体操作还需要自己慢慢体会。
气电立焊气电立焊是由普通熔化极气体保护焊和电渣焊发展而形成的一种熔化极气体保护电弧焊方法。
其优点是：生产率高，成本低。
与窄间隙焊的主要区别在于焊缝一次成形，而不是多道多层焊。
气电立焊的能量密度比电渣焊高且更加集中，焊接技术却基本相同。
它利用类似于电渣焊所采用的水冷滑块挡住熔融的金属，使之强迫成形，以实现立向位置的焊接。
通常采用外加单一气体（如CO 2 ）或混合气体（如Ar+O 2 ）作保护气体。
在焊接电弧和熔滴过渡方面，气电立焊类似于普通熔化极气体保护焊（如CO 2 焊，MAG 焊），而在焊缝成形和机械系统方面又类似于电渣焊。
气电立焊与电渣焊的主要区别在于熔化金属的热量是电弧热而不是熔渣的电阻热。
气电立焊通常用于较厚的低碳钢和中碳钢等材料的焊接，也可用于奥氏体不锈钢和其它金属合金的焊接。
板材厚度在12~80mm 最适宜。
如大于80mm 时，难获得充分良好的保护效果，导致焊缝中产生气孔，熔深不均匀和未焊透。
焊接接头长度一般无限制，单层焊是最常用的焊接方法，但也可采用多层焊。
电焊的立焊双面成型先电焊，把要焊接的零件都固定好了，再焊接。
立向下焊接技术
立向下焊接技术1.立向下焊接的特点：焊条电弧焊的立向下焊接技术是指在焊接结构中的立焊位置,焊接时用立向下焊条,由上向下运条进行焊接的一种操作方法.采用此操作焊接方法时,坡口应留有一定的均匀钝边,底层留一定间隙,焊接电流大,宜于使用带引弧电流的弧焊电源,电弧吹力强,熔深大,不宜摆动.可由多个焊工组成连续操作的流水作业班组,特别适用于长距离大口径管线的焊接施工.它与传统的上向焊接比较,具有焊接质量好,焊接速度快,生产效率高,易学习掌握等优点.2.管道立向下焊接操作方法：以纤维素型焊条管道立向下焊接为例.管道焊接时,要求单面焊双面成形,背面焊缝要求焊波均匀、表面光滑并略有凸起,因此底层焊道是保证背面成形良好的关键,管道立向下焊接操作方法主要分为：底层焊、热焊、填充焊和盖面焊四个过程.焊接顺序为：底层焊道、热焊焊道、填充焊焊道和盖面焊焊道.1底层焊：指焊接底层第一层焊道,焊接时从管顶中部略过中心线5～10㎜处起焊,从坡口表面引弧,然后将电弧引致起焊处.电弧在起焊处稍作停留.待钝边熔透后沿焊缝直拖向下,断弧操作,焊条倾角变化为：在起焊处与管径夹角5～15°；依次为A、15～30°；B、5～10°；C、0～10°2热焊：底层焊道焊完后应立即进行第二层焊道焊接,即热焊,进行热焊时,与底层焊时间间隔不宜太长最长10min,焊条直径可与底层焊时相同或略大,运条时一般直拖向下或略做摆动,但摆动时电弧长度要适中,保持短弧焊接,焊条倾角与底层焊时相同.3填充焊：填充焊道是为盖面焊接打基础的,焊道要求均匀、饱满,两侧熔合良好且不能破坏坡口.焊条直径和焊接电流可大些,采用直线运条或稍作摆动,保持短弧焊接,焊条倾角与底层焊时相同.4盖面焊：盖面焊道是保证焊缝尺寸及外形的关键工序,焊条直径可以与填充焊道时相同或更大,但焊接电流不宜太大,采用直线稍加摆动运条,摆动幅度要适当,以压两侧坡口～㎜为宜.收弧时,焊条要慢慢抬起,以保证焊道均匀过渡.焊接时焊条倾角变化见下图：收弧点：5～10°A：0～5°B：0～5°C：5～0°3.管道立向下焊接工艺参数：管道立向下焊接遵循多层多道焊的原则.焊接材料应根据不同的管材、输送介质选择不同的焊条.输气管线原则上选用低氢型立向下焊条,输油、水管线选用纤维素型立向下焊条.立向下焊接均采用直流电源反极性接法.焊接工艺参数见下表.纤维素型立向下焊条焊接工艺参数㊣适用于焊接壁厚较薄或直径较小的管子低氢型立向下焊条焊接工艺参数㊣适用于焊接壁厚较薄或直径较小的管子各种直径焊条使用电流参考值I=dK焊接电流经验系数与焊条直径的关系。
二保焊立焊焊接方法及图解
二保焊立焊焊接方法及图解根据工件厚度的不同，立焊可以采用向下立焊或向上立焊。
前者主要用于薄板，而后者用于厚度大于6mm的工件。
1、向下立焊立焊时的主要运条方式有两种，一为直线式，气为摆动式。
能够进行平板对接、丁字接和角接接头的焊接。
立焊时的关键在于保持熔池不流淌。
由于保持熔池很难，而极易发生咬边、焊瘤、焊缝成形不均匀(熔深和熔宽)和焊道表面凹凸不平。
在向下立焊时，为了保持熔池，焊枪应斜向下指向熔池，并保持如图4-20所示的角度。
电弧应始终对准熔池的前方，如图4-21a所示。
否则，一旦铁液流到电弧前方，便易发生焊瘤和焊不透，如图4-21b所示。
这时应加速焊枪移动，并使焊枪前倾角增大，依靠电弧力把熔池金属推上去。
向下立焊主要使用细丝、短路过渡和较快的焊接速度，典型的焊接参数如表4-7所示。
立焊焊缝与开坡口的对接焊缝在向下立焊的情况下有相似之处，该法用于厚度在6mm以下的薄板，焊接电流不得过大，当电流大于200A时，熔池金属将流失。
为此除限制电流外，还应尽量降低电弧电压和提高焊速。
向下立焊时通常焊枪不进行摆动，因为焊枪摆动时熔池难以保持，易引起铁液流失和未焊透。
如果需要较大的熔宽时，应采用多层焊。
值得指出的是向下立焊的焊缝成形美观、熔深浅，易产生未焊透和焊瘤。
2.向上立焊工件厚度大于6mm时应采用向上立焊。
这时熔深较大、熔透可靠。
但是由于熔池较大，使铁液流失倾向增加。
为了能形成焊缝，不得使用过大参数。
通常采用的焊接参数为焊接电流120-150A、电弧电压18-20V的短路过渡形式。
这时形成的熔池较小，熔池始终跟随电弧移动，前面的熔池金属也同时凝固，保证了熔池不致流淌。
向上立焊时焊枪位置十分重要，如图4-22所示。
焊枪大致上应垂直于工件。
直线式焊接时，焊道易呈凸状，焊道外观成形不良且易咬边。
多层焊时后面的填充焊道易产生焊不透，所以一般不采用，因而向上立焊通常都进行摆动，摆动方式是如图4-23a所示的小幅摆动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
向下焊接立焊方法
在长输管道施工中经常采用向下焊接的方法、立焊操作方法有两种：一种是由下向上施焊，称为向上立焊；另一种是由上向下施焊，称为向下立焊。
目前生产中应用最广泛的是由下向上施焊，在练习中以此种方法为重点。
1、向上立焊
l）焊接时应选用较小直径的焊条（2.5mm~4mm），较小的焊接电流（比平对接焊小10%~15% ) ，这样熔池体积小，冷却凝固快，可以减少和防止熔化金属下淌。
2）采用短弧焊接，电弧长度不大于焊条直径，利用电弧吹力托住熔池，同时短弧操作利于熔滴过渡。
3）焊条工作角度为90°，前倾角为-10~-30°，即焊条向焊接方向的反方向倾斜，这样电弧吹力对熔池产生向上的推力，防止熔化金属下淌。
4）为便于右手操作和观察熔池情况，焊工身体不要正对焊缝，要略向左偏。
2、向下立焊
向下立焊法只适用于薄板和不甚重要结构的焊接，因向下立焊比向上立焊熔化金属及熔渣更易下坠，焊缝易产生夹渣和气孔等缺陷。
向下立焊法的特点是焊接速度快．熔深浅，熔宽窄，不易烧穿，焊缝成形美观，操作简单，但需要热练掌握操作技巧。
其操作要点如下：l）焊接电流应适中，保证熔合良好；
2）焊接时，使焊条垂直于焊件表面用直击法引弧，运条采用较大焊条前倾角，约为30 ~40°，利用电弧吹力托住熔池，防止熔池下淌；
3）采用直线形运条法，尽量避免横向摆动，但有时也可稍作横向摆动，以利于焊缝两侧与母材熔合良好。
向下立焊法最好使用熔渣粘度较大的向下立焊专用焊条。
除使用交流焊接电源外，普通直流弧焊电源都应使用直流反接法焊接。
