ProENGINEER的基本操作
proe教程
Pro/E教程1. 介绍Pro/ENGINEER（简称Pro/E）是Parametric Technology Corporation（PTC）开发的一款三维制图软件。
它是一种基于参数化建模的CAD/CAM/CAE软件，可用于设计、制造和分析产品。
Pro/E具有功能强大的模型创建、组件装配、图纸制作和模拟分析功能，被广泛应用于机械工程、汽车工程、航空航天工程等领域。
本教程将介绍Pro/E软件的基本操作和主要功能，旨在帮助初学者快速上手并掌握基本的建模技能。
2. 安装和启动Pro/E首先，我们需要下载并安装Pro/E软件。
以下是安装Pro/E的步骤：1.登录PTC官方网站并下载Pro/E软件安装包。
2.打开安装包，按照安装向导的指示完成安装。
3.安装完成后，双击桌面上的Pro/E图标启动软件。
3. 界面介绍Pro/E的主界面由以下几个主要部分组成：•菜单栏：包含各种功能菜单，如文件、编辑、工具等。
•工具栏：常用的工具按钮，如绘图工具、选择工具等。
•图形视图窗口：显示三维模型和二维图纸等。
•特征树：显示构建模型的特征树，可以通过特征树对模型进行编辑和管理。
•属性栏：显示当前选择对象的属性和设置。
4. 建立基本几何实体在Pro/E中，我们可以通过各种方法创建基本几何实体，如点、线、面和体。
以下是一些常用的建模工具和操作：•绘制线段：选择“绘图工具栏”中的“线段”按钮，然后在图形视图窗口中点击两个位置，即可绘制一条线段。
•创建圆形：选择“绘图工具栏”中的“圆”按钮，然后在图形视图窗口中点击圆心和半径位置，即可创建一个圆。
•绘制矩形：选择“绘图工具栏”中的“矩形”按钮，然后在图形视图窗口中点击两个对角线位置，即可创建一个矩形。
•构建挤压体：选择“挤压”工具，然后选择一个封闭的轮廓曲线和挤压方向，即可创建一个挤压体。
5. 组件装配Pro/E提供了强大的组件装配功能，可以将多个零件组合成一个完整的产品。
以下是一些常用的组装操作：•创建新装配：选择“装配”工作空间，然后点击“新建装配”按钮，可以创建一个新的装配文件。
ProENGINEER入门培训教程电子教案
ProENGINEER入门培训教程电子教案简介ProENGINEER是一种用于计算机辅助设计（CAD）和计算机辅助制造（CAM）的软件。
这个软件主要用于执行三维建模、装配、绘图以及与其他领域相关的任务。
本教程主要针对初学者，旨在提供ProENGINEER的基础知识和操作技巧。
环境准备在开始学习之前，确保你已满足以下要求：•你已经安装了ProENGINEER软件；•你熟悉Windows操作系统和基本的计算机操作；•你已经掌握基本的工程图学知识，如投影、尺寸定位等。
开始学习第一步：新建模型在ProENGINEER中，我们可以使用File -> New -> Model来创建一个新模型。
在新建模型时，你可以设置模型的大小、材质等参数。
当然，你也可以直接使用默认的设置来开始建模。
第二步：构建基础几何图形在ProENGINEER中，我们可以使用不同的工具来构建基础几何图形，如尺寸、轴线、平面等。
比如，在创建一个立方体时，我们可以使用Box工具，并设置其长、宽、高等具体数值。
第三步：图形编辑和修整在建模过程中，我们常常需要对图形进行一些调整和修整，比如增加或减少尺寸大小、移动模型的位置等。
在ProENGINEER中，我们可以使用不同的工具来实现这些操作。
第四步：装配在建模完成后，我们可以将多个模型装配在一起，实现复杂的装配结构。
在ProENGINEER中，我们可以使用Assembly模块来完成这一过程。
第五步：绘图在完成建模和装配后，我们需要生成工程图纸以便于生产制造。
在ProENGINEER中，我们可以使用Drawing模块来生成不同的视图、剖视图、详图等。
本教程简单介绍了ProENGINEER的基础知识和操作技巧。
希望能对初学者有所帮助。
当然，这只是基础，ProENGINEER还有很多高级操作和功能等待着你去探索和发现。
Pro-ENGINEER中文野火版4.0常用文件操作
1.保存文件
常用文件操作
1.保存文件
常用文件操作
每次的保存操作并不覆盖以前的文件，例如，第一 次保存的文件名为“ex-1-1.prt.1”，第二次保存的文件 将自动命名为“ex-1-1.prt.2”，依此类推。这种保存方 式有利于用户在出现错误时进行修复，以提高建模过程 的可靠性。
1.保存文件
常用文件操作
1.4 保存文件与备份文件
1
保存文件
2
备份文件
1.保存文件
常用文件操作
1）保存对象
要以当前的文件名在当前工作目录下保存当前文
件，可以在菜单栏中选择“文件”→“保存”，或在工
具栏中单击“保存”按钮
，系统均会弹出“保存
对象”对话框，如图1-11所示。在该对话框中单击“确
定”按钮
，即可完成文件的保存。
1.1 新建文件
假设需要新建一个名为“ex-1-1.prt”的零件，使用长 度单位为“mmns_part_solid”的模板，结合这样一个实例 来介绍新建文件的一般步骤：
常用文件操作
1.1 新建文件
（1）启动Pro/ENGINEER中文野火版4.0后，在菜单栏中 选择“文件”→“新建”，或在工具栏中单击“新建”按 钮 ，系统弹出“新建”对话框，如图1-5所示。
常用文件操作
2）保存副本
要以其他的文件名和路径保存当前文件，可以在菜
单栏中选择“文件”→“保存副本”，系统弹出“保存
副本”对话框，如图1-12所示。在对话框中可以设置新
的保存路径、文件名和文件类型。然后单击“确定”按
钮
，即可完成文件保存。
1.保存文件
常用文件操作
2.备份文件
常用文件操作
pro Engineer操作基础
Pro/E 操作基础机械制造及其自动化系
刘德福
Pro/E 操作基础启动与退出
Pro/Engineer 界面……
文件类型与“文件”主菜单操作……
鼠标按键操作……
“视图”主菜单操作……
定制屏幕操作……
获得帮助……
Pro/Engineer 界面主菜单
模型树
窗口
信息区状态栏图形窗口
菜单管理器
工具栏
文件类型
***.sec草绘文件名
***.prt零件文件名
***.drw工程图文件名
***.asm装配件文件名
***.mfg制造项目文件名称
“文件”主菜单操作
鼠标按键操作
Ctrl+鼠标左键动态缩放
Ctrl+鼠标右键动态平移
Ctrl+鼠标中键动态旋转
单击鼠标左键选择菜单、工具按钮、图形元素等单击鼠标中键结束某个命令
单击鼠标右键弹出相关对象的属性菜单
双击鼠标左键选择某个对象进行修改
“视图”主菜单操作
定制屏幕操作
获得帮助。

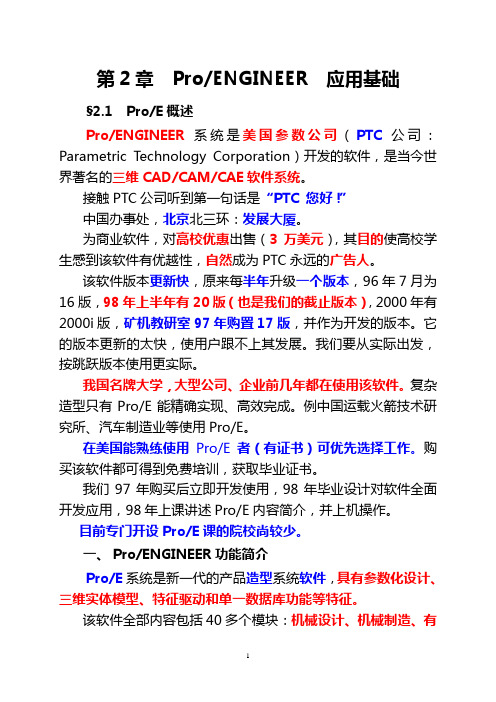

第2章 ProENGINEER 基础(之一)
第2章 Pro/ENGINEER 应用基础§2.1 Pro/E概述Pro/ENGINEER系统是美国参数公司（PTC公司：Parametric Technology Corporation）开发的软件，是当今世界著名的三维CAD/CAM/CAE软件系统。
接触PTC公司听到第一句话是“PTC 您好！”中国办事处，北京北三环：发展大厦。
为商业软件，对高校优惠出售（3万美元），其目的使高校学生感到该软件有优越性，自然成为PTC永远的广告人。
该软件版本更新快，原来每半年升级一个版本，96年7月为16版，98年上半年有20版（也是我们的截止版本），2000年有2000i版，矿机教研室97年购臵17版，并作为开发的版本。
它的版本更新的太快，使用户跟不上其发展。
我们要从实际出发，按跳跃版本使用更实际。
我国名牌大学，大型公司、企业前几年都在使用该软件。
复杂造型只有Pro/E能精确实现、高效完成。
例中国运载火箭技术研究所、汽车制造业等使用Pro/E。
在美国能熟练使用Pro/E者（有证书）可优先选择工作。
购买该软件都可得到免费培训，获取毕业证书。
我们97年购买后立即开发使用，98年毕业设计对软件全面开发应用，98年上课讲述Pro/E内容简介，并上机操作。
目前专门开设Pro/E课的院校尚较少。
一、Pro/ENGINEER功能简介Pro/E系统是新一代的产品造型系统软件，具有参数化设计、三维实体模型、特征驱动和单一数据库功能等特征。
该软件全部内容包括40多个模块：机械设计、机械制造、有限元分析、动画仿真、流场分析、温度场分析、电场分析等。
国外用此软件，从机械设计、结构分析、到机械零件加工实现一条龙。
将设计好的零件直接送到数控机床加工，省去出图环节，从设计到零件加工周期很短。
1. 三维实体造型三维实体模型可以将您的设计思想以最真实的模型在计算机上表现出来。
可以随时计算出产品的体积、面积、重心、重量、惯性大小等，以更真实地了解产品的特性，以弥补传统面结构、线结构的不足。
第一章ProE基本操作
第一节 Pro/ENGINEER软件介绍
全相关性——Pro/E包含了基本模块、Assembly（装配）、 Detail（工程图）、Manufacture（制造）、Mold design （模具）等许多模块，所有模块的信息都是全相关的，所有 的工程文档都是基于同一个模型数据库。在整个设计开发过 程中的任一处改动，都能及时自动地反映到设计开发过程中 的其他相关环节，从而避免了由于数据不统一而引起的错误。
返回
表1-4 常见类型（模块）及其说明
类型 常用子类型 功能说明
缺省文件名
草绘 无 零件 实体 组件 设计 绘图 无
2D草图绘制
s2d####.sec.*
建立新的零件 建立新的装配体
prt####.sec.* asm####.asm.*
#:系统 提供 的编 号；
*：版本 号
建立工程图
drw####.drw.*
第三节 Pro/E基本操作练习
2．设计模型定位
在设计过程中，为了便于观察，需要不断地调整模型在 图形窗口中的显示位置，除了可以用本章课题2中介绍的方法 之外，Pro/E还提供了视图定向的其他方法：通过确定空间中 两个面的位置关系来对模型进行视图重新定位。例如，要将 模型视图从图1-8（a）的位置转化为图1-8（b）所示位置， 可以通过单击“视图”工具栏中“重定向视图” ，在视 图方向对话框（图1-9）中进行设置。具体步骤如下：
第一节 Pro/ENGINEER软件介绍
Pro/ENGINEER （ 简 称 Pro/E ） 是 由 PTC （ Parametric Technology Corporation 参 数 科 技 ） 公 司 推 出 的 三 维 CAD/CAE/CAM（计算机辅助设计/计算机辅助工程/计算机 辅助制造）大型集成软件。PTC公司于1985年在美国波士顿 成 立 ， 开 始 参 数 化 建 模 软 件 的 研 究 。 1988 年 ， Pro/ENGINEER V1.0 版 的 问 世 。 经 过 20 余 年 的 发 展 ， Pro/ENGINEER已经成为主流的CAD/CAE/CAM软件之一。 PTC公司于2004年推出了Pro/E WILDFIRE（野火）2.0版， 2006年三月Pro/E 野火3.0版也已正式发布。考虑到野火2.0 版（启动界面见图1-1）使用的广泛性，本书的主要内容也将 围绕这一版本展开。
第1课ProENGINEER Winldfire 20基本操作
第1课Pro/ENGINEER Winldfire 2.0基本操作1.1 Pro/ENGINEER Winldfire2.0简介1.1.1建模特征（2点）1.1.2工作环境：独特的窗口界面，一体化的特征操作面板，动态即时调整模型尺寸，多窗口化交互式曲面设计，超强的结构分析功能，方便好用的装配模块。
1.2 熟悉Pro/ENGINEER Winldfire2.0工作界面主菜单区，主菜单工具栏区，特征命令工具栏区，导航栏隐藏/显示区，信息显示区，过滤区。
1.3 工具栏有两种，上方的和右侧的特征工具栏，只介绍上方的，关于右侧的，后面相关课程介绍。
1.4 使用三键鼠标1.5 文件的管理1.新建：类型（草绘、零件、组件、制造、绘图、格式、报表、图表、布局、标记），子类型，名称，公共名称，使用缺省模板，确定，取消。
2.打开：查找范围，工具栏的几个工具介绍，打开表示（用户定义的表示，图形表示，几何表示，符号表示，主表示。
）3.设置工作目录4.关闭窗口，5.保存，6.保存副本，7.备份，8.复制自，9.重命名，10.拭除，11.删除，12打印，13.退出。
1.6 上机综合练习步骤1设置工作目录，步骤2打开图形文件（打开PWL1）步骤3观察模型，步骤4保存模型，步骤5拭除文件，步骤6退出系统。
1.7 课后练习第2课参数化草图绘制之一2.1 草绘工作界面2.1.1进入草绘工作界面：与前面的版本最初工作界面不同的是，在主菜单中新增了（草绘）选项，取消（插入）选项，在工具栏中新增草绘工具栏，工作区右侧新增草绘命令工具栏。
2.1.2草绘工具栏：四个按钮说明。
2.1.3草绘命令工具栏2.2 点、直线、矩形的绘制2.2.1点的绘制：在进行辅助尺寸标注、辅助截面绘制、复杂模型中的轨迹定位时经常使用该命令。
绘制点的步骤。
2.2.2直线的绘制：3种创建方式，绘制直线的步骤。
实例演练：步骤1：打开练习文件L2_SK1.SEC，步骤2：绘制实体直线，步骤3绘制与两实体相切的直线，步骤4保存文件2.2.3矩形的绘制：矩形绘制的步骤，实例演练：步骤1：创建新的草绘文件，步骤2绘制矩形，步骤3保存文件2.3 弧与圆的绘制2.3.1圆弧的绘制：讲解四种方式的绘制步骤（三点方式，同心弧方式，中心点方式，三切点方式），实例演练：步骤1：创建新的草绘文件，步骤2：绘制圆弧，步骤3保存文件。
proe建模教程
proe建模教程Pro/E（Pro/ENGINEER）是一种三维计算机辅助设计（CAD）软件，被广泛用于机械设计领域。
本文将详细介绍Pro/E建模的基本步骤和相关技巧。
Pro/E建模的基本步骤如下：1. 创建零件：打开Pro/E软件，选择“创建零件”选项。
在绘图界面中，选择适当的平面来开始绘制。
可以选择绘制基本几何形状，如立方体、圆柱体、锥体等，也可以导入已有的CAD图纸。
2. 设计特征：在零件中添加设计特征，如凸起、凹陷、孔洞等。
可以使用多种绘图工具来实现，如拉伸、旋转、切割等。
根据设计需要，可以设置特征的大小、位置和形状等。
3. 添加材料：选择适当的材料来给零件添加实际的物理属性。
Pro/E包含了多种默认材料，也可以自定义材料属性。
通过添加材料，可以对零件进行强度分析和模拟。
4. 创建装配体：将多个零件组合在一起，创建装配体。
可以使用装配功能来调整和对齐零件的位置。
通过装配体，可以检查零件之间的干涉和间隙，并进行装配仿真。
5. 添加约束：为装配体添加适当的约束条件，确保零件之间的合理连接。
可以使用约束工具来设置零件的固定、旋转、对齐等约束条件。
通过约束，可以评估装配体的运动和功能。
6. 创建图纸：完成零件和装配体的设计后，可以创建相关的制图。
选择适当的图纸模板和图纸尺寸，添加必要的标注和尺寸。
可以使用视图工具来显示不同的视角，并生成2D图纸。
以上是Pro/E建模的基本步骤，接下来介绍一些Pro/E建模的技巧：1. 熟悉快捷键：Pro/E有很多快捷键可以加快工作速度。
熟悉常用的快捷键，如拖动、旋转、复制等，可以提高效率。
2. 使用参数化设计：Pro/E支持参数化设计，可以通过定义参数来调整零件的尺寸和形状。
在设计过程中，合理使用参数可以提高设计的灵活性和可操作性。
3. 学习草图技巧：在Pro/E中，草图是创建零件的基础。
学习草图绘制的技巧，如使用约束、添加尺寸等，可以更好地控制零件的形状和尺寸。
Pro_ENGINEER中文野火版4.0基础教程第1章
1.1 Pro/ENGINEER 中文野火版4.0的界面
8.状态栏
状态栏位于Pro/ENGINEER中文野火版4.0界面的底 部。将鼠标放置在菜单栏、工具栏按钮或某些对话框上 时，状态栏左侧将会出现相应的文字提示。状态栏的右 侧有一个过滤器，通过在过滤器中选择适当的选项，可 以对模型中的各种元素进行过滤，从而使选择过程更精 确、更容易。
1.2 常用文件操作
“文件”菜单提供了对文件进行操作的各种命令，本节简要 介绍“文件”菜单中的一些常用命令和一些相关知识，主要包括 新建文件、打开文件、设置工作目录、保存文件与备份文件、拭 除文件与删除文件。
1.1 Pro/ENGINEER 中文野火版4.0的界面
提示：要进入Pro/ENGINEER中文野火版4.0，可以通过以下 两种方法：
（1）双击Pro/ENGINEER中文野火版4.0桌面快捷方
式
。
（2）在WindowsXP系统中，选择“开始”→“所有程 序”→“PTC”→“ProENGINEER”→ 中文野火版4.0的界面
3.工具栏
提示：将鼠标停留在任一按钮上，系统将自动显示该按钮的功能， 如图1-3所示。
1.1 Pro/ENGINEER 中文野火版4.0的界面
4.信息栏
默认状态下，Pro/ENGINEER中文野火版4.0的信息栏位于工具栏的 下方。初始状态下，信息栏中提示“欢迎使用Pro/ENGINEER Wildfire4.0”。在用户使用Pro/ENGINEER中文野火版4.0进行工作的过程 中，系统会结合用户正在进行的操作，通过信息栏提示信息。
2.菜单栏
Pro/ENGINEER中文野火版4.0的菜单栏显示在标题栏的下面。菜单 栏包含文件、编辑、视图、插入和工具等选项，如图1-2所示。
第1课 ProENGINEER Wildfire 5.0基本操作
滤器选择方式选择对象。
• 如果同时选择多个对象，应使用Ctrl键或Shift键。按Ctrl键同时双击鼠标可选 取或移除项目，并激活“编辑”（Edit），以更改选定项目的尺寸值和属性。 如图1-13左图所示为按下Ctrl键，依次点击要选择的特征，同时选中三个特征； 图1-13右图所示为按下Shift 键，依次点击首尾两个特征，同时选中这两个特 征之间的所有特征。
1.1.1 Pro/ENGINEER Wildfire5.0建模特征
ProБайду номын сангаасENGINEER具有如下的特性： 3D实体模型
将使用者的设计概念，以最真实的模型在计算机上呈现出来；随时计算出产品的体积、面积、 质心、重量、惯性矩等属性；解决复杂产品之间的干涉，提高效率降低成本，便于设计 人员与管理人员之间的交流。 单一数据库，全相关性 由3D实体模型可随时产生2D工程图，而且自动标注工程图尺寸，不论在3D或2D图形上作尺 寸修正时，其相关的2D图形或3D实体模型均自动修改，同时装配、制造等相关设计也会 自动修改，可确保资料的正确性，并避免反复修正的耗时性，使工程同步，确保工程数 据的完整与设计修正的高效。 以设计特征作为数据库存取单位
第1课 Pro/ENGINEER Wildfire 5.0基本操作 【内容与要求】
Pro/ENGINEER野火版5.0构建于Pro/ENGINEER野火版的成 熟技术之上，包括了400多个增强功能，它使CAD系统的互连互通性 能又上了一个新台阶。本课简要介绍Pro/ENGINEER Wildfire5.0的功 能特点，介绍在建模工作环境中的一些基本操作，为后面学习做准备。
• 1988年Pro/ENGINEER问世，目前已是世界上最为普及的 CAD/CAM软件，基本上成为三维CAD的一个标准平台。目前 最新版本为Pro/ENGINEER Wildfire5.0。Pro/ENGINEER广
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5、以新的文件名作文件的保存
目前工作窗口 上的文件
Save：是将文件保存于文江所在德目录，而save a copy 将文 江缺省保存于当前的工作目录下
6、Erase：删除内容中的文件
将当前工作窗口上的一个文 件从内存中删除
将不在任何窗口上，但存在内 存中的所有文件删除
7、删除硬盘中的文件
删除所有旧的版本，仅保 留新的版本
删除所有的版本
三、窗口的基本操作 1、Pro/E窗口的切换 直接在Window菜单下的文件清单中选取文件，以将该文件 所在的窗口设定为工作窗口 以Window/Activate作切换
设定工作窗口
目前的工作窗口为 prt0003.prt档案所在的窗口
作业： 1、说明下列操作的含义与区别： 保存(Save)与保存副本(Save As)、拭除（Erase）与 删除（Delete）
Pro/ENGINEER的基本操作 第二章 Pro/ENGINEER的基本操作
主要内容： Pro/ENGINEER的基本操作 重 点：Pro/E File菜单文件操作
一、窗口介绍
预设的工 作目录 硬 盘 的 文 件 夹
下拉菜单 工具栏图 标 浏 览 区
二、文件的存取
1、NEW：创建新文件 工具栏图标为：
选择文件类型
输入文件名
若不勾选此选项，则不使用缺省的作 图环境
主要的文件类型包括： 草绘：2D截面文件，扩展名为.SEC 零件：3D零件模型，扩展名为.prt 组件：3D装配件，扩展名为.asm 制造：NC加工程序制作，扩展名为.mfg 绘图：2D工程图，扩展名为.drw 格式：2D 工程图的图框，档名为.frm 布局：产品布局图，扩展名为.lay
2、Open：打开旧文件 工具栏图标为： 由硬盘的工作目录或内存中选取所需 的文件
更 换 至 至 另 内 存 中 的 文
选 择 总 坐 目 录 中 件 的 文 件
3、设定工作目录 选 择 新 的 工 作 目 录
4、存盘 工具栏图标为： 新版的文件并不覆盖旧的文件，而是自动存成新的文件 例如原有文件为car.prt，Save后则产生一个Car.prt.2的 新文件，原有文件仍然存在
