1.1 基本知识
压铸产品特点
1）可生产形状复杂的零件 2）尺寸精度高，表面光滑，有的甚至不需要后加工 3）组织致密----因为铸件在高压下凝固 4）适合自动化生产，效率高
1.1 基本知识
冷室压铸机： 这个名称是区别与热室压铸机的， 在结构上：热室压铸机与冷室压铸的区别主要在 射料部分 热室压铸机的压射室与坩埚是装在一起的 冷室压铸机的压射室与坩埚是分开的，它是靠自 动给汤机的机械手将金属液从坩埚舀入压射室。 冷室机的锤头是空的，中间有冷却水流过 主要产品： 汽车、摩托车等零配件(如汽车轮毂、 发动机外壳) 主要材料：铝合金、铜合金、镁合金（高熔点金 属>600°C）
• • • • •
1.2 压铸定义
• 压铸定义：将熔化的合金金属，在高压力（几 百大气压）作用下以很高的速度（5—8米/秒） 填充到模具型腔内，并在此压力保持下使之凝 固而获得铸件的一种方法。 • 压铸的主要特点：高速和高压 • DM系列压铸机可以达到空压射速度≥8m/s，建 压时间≤15ms
ቤተ መጻሕፍቲ ባይዱ
1.3 冷室压铸机生产产品
4.5 冷室压铸机压射参数调整
三速压射起点过迟 液流阻力变大
4.5 冷室压铸机压射参数调整
三速压射起点恰到好处
4.5 冷室压铸机压射参数调整
汽车零部件
1.3 冷室压铸机生产产品
摩托车配件
1.3 冷室压铸机生产产品
手机外壳
随身听外壳
笔记本电脑外壳
手机部件
PDA外壳
投影仪外壳
1.4 冷室压铸机吨位定义
• 要能清楚压铸机吨位的定义，首先要搞清 楚锁模力的含义。 • 锁模力：将两个模具合拢并且压紧所用的 力叫做锁模力。平常说的DM400即是指的 压铸机的锁模力是400吨，即4000KN的力 • DM系列压铸机包括：DM180, DM300, DM400,DM500, DM650, DM800, DM1000, DM1250, DM1650, DM2000, DM2500, DM3000全部都是指的锁模力而言
压铸机培训资料课件
冷却水处理
对压铸机的冷却水进行处理， 防止冷却水对环境造成污染。
废弃物分类与处理
对压铸机产生的废弃物进行分 类处理，避免对环境造成损害
。
压铸机安全与环保的未来发展
智能化技术应用
通过引入智能化技术，提高压 铸机的安全性和环保性能。
节能减排技术
研发更高效的节能减排技术， 降低压铸机的能耗和排放。
环保材料应用
立式压铸机
适用于大型铸件的成型，广泛 应用于家具、建筑、机械等领 域。
压铸机的发展历程
19世纪末期
压铸技术诞生，最初用 于小型零件的制造。
20世纪中期
随着工业技术的发展， 压铸机逐渐大型化和专
业化。
20世纪末期
计算机技术的引入使压 铸机实现了自动化和智
能化控制。
现代
压铸机不断更新换代， 向高效、节能、环保的
方向发展。
02
压铸机的操作与维护
压铸机的操作流程
01
启动压铸机前检查
确保压铸机周围环境安全，检查各部件是否正常，准 备好所需模具和材料。
02
启动压铸机
按照规定的顺序启动压铸机，检查液压系统、电气系 统是否正常工作。
03
模具安装与调整
将模具安装到压铸机上，根据生产需求调整模具参数 ，如模具厚度、间距等。
推广使用环保材料，减少对环 境的污染。
法规与标准更新
关注相关法规与标准的更新， 确保压铸机的安全与环保符合
要求。
04
压铸机的应用实例
压铸机在汽车制造业中的应用
汽车发动机制造
压铸机用于制造汽车发动机的缸体、缸盖等关键部件，能够快速 、高效地生产出高质量的铸件。
汽车零部件制造
压铸机培训教程
工艺流程
原则：采用正确的操作方法，选用合理的工艺参数获取优良的产品。 设定好各设备参数，一般在不熟悉模具压铸工艺的情况下，将开模时间略为 调长一点，防止开模时因工件未完全凝固而飞溅伤人； 选择熔炉，设定并加热镁液至合适温度，使熔炉处于待机状态； 预热模具和压室至合适温度； 浇注与压射干净的铝水，即不能将表面的氧化层一起注入压室；注料时，选 择合适的转速和时间，保证注料结束与压射开始相衔接；浇注温度应按铸件 的结构，壁厚差别，一般选择铝水温度在650~690℃，薄壁件选择温度上限， 厚壁件选择温度下限。从整体看，在不影响铸件质量的原则下，浇注温度一 般以低为宜；当铝水完全进入压室，应立即进行压射，否则铝水在压室内温 度急剧下降，影响填充性能；压射时一定要注意安全，操作人员应关好门， 并让无关人员走开；铝水勺取量要稳定，一般预留料饼厚度控制在 15~20mm为好，其不仅是控制最终压力传递，也是控制合金液的填充流态； 刚开始生产时，最好选择慢速压射，以使模具充分均匀预热，避免一开始生 产就出现粘模飞料现象；
图1 压铸机压射系统原理图
液压传动系统： 作用：通过各液压元件（动力元件、执行元件、控制元件、辅助元 件、工作介质）和回路传播动力，从而实现各种动作。 组成： ①液压系统组成 动力元件——液压泵 执行元件——液压缸/液压马达、分别实现直线和旋转运动 控制元件——控制阀（方向、压力、流量阀等），控制、调节液压 系统中油液的流动方向、压力和流量，满足执行元件运动要求。 辅助元件——油箱、过滤器、蓄能器、热交换器、压力表、管件、 密封装置等。 工作介质——液压油 ②压铸机液压系统组成： 油箱、液压泵、合开模液压缸、顶出液压缸、压射液压缸、调模液 压马达、液压控制元件、液压蓄能器、过滤器等
压铸培训教程

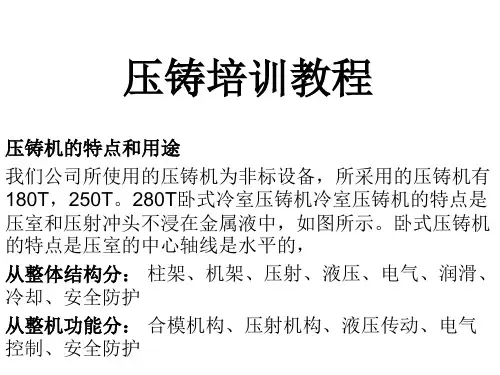

压铸机的特点和用途 我们公司所使用的压铸机为非标设备，所采用的压铸机有 180T，250T。280T卧式冷室压铸机冷室压铸机的特点是 压室和压射冲头不浸在金属液中，如图所示。卧式压铸机 的特点是压室的中心轴线是水平的， 从整体结构分： 柱架、机架、压射、液压、电气、润滑、 冷却、安全防护 从整机功能分： 合模机构、压射机构、液压传动、电气 控制、安全防护
压铸培训教材
压铸培训教材压铸是一种加工工艺，与砂型铸造和蜡模铸造不同，具有大批量生产、尺寸精密、外表漂亮的特点。
压铸可分为热室压铸和冷室压铸。
压铸的过程包括低速阶段、高速阶段和增压阶段，目的是为了排出空气、获得漂亮的压铸外观、卷入空气的细微化、补充因冷却收缩导致的缩孔和使铸件获得致密的组织。
新的压铸工艺包括真空压铸、ACURAD压铸、局部加压法和半凝固压铸。
在压铸过程中，需要注意安全事项，例如模具分型面处不得站立，炉子里不能有水分进入，操作时必须切断电源开关等。
应急措施包括铝液爆炸时躲避并高声通知，发现火情或异常动作时立即关闭电源并用灭火器或砂子扑灭，如有人员受伤，必须送医院抢救。
安全的三原则是整理、整顿、清洁、清扫，点检、保养和作业标准化。
铝合金压铸件的不良分析及对策包括尺寸不良、外观不良、内部不良、材质不良和其他不良。
压铸件是铝液高速、高压浇入精密的模具中，不良原因及对策相对明确易掌握。
压铸是一种大批量生产的方法，但是不良发生具有连续性，可能在较短的时间内造成大量废品。
此外，压铸件的尺寸精度很高，稍微的变形都可能导致组装和加工不良，意外的尺寸问题也经常会发生。
压铸模具的冷却速度很快，这可能会导致大型铸件和薄形产品出现花斑等不良现象。
由于高速高压，压铸可能导致气体收缩留在铸件中，因此气孔的彻底消除很困难，电焊补孔也可能导致压铸气孔膨胀，而T6热处理也不现实。
此外，压铸还可能产生硬质点等不良。
压铸不良的直接原因包括产品形状设计不合理、压铸机及充填条件的不合理、模具及浇口系统的不合理、压铸作业的不适当、原材料及溶解技术的不适当以及作业者的失误。
而压铸不良的间接原因则包括工艺的不合理、品质管理（操作、作业标准、检查标准等）的未落实、操作者和管理者不重视等。
尺寸不良包括尺寸不良、错位、型芯让模、滑块让模、变形、多肉、缺肉、浇口、渣包缺肉等。
其中，尺寸不良的原因可能是图面尺寸误记、检查失误、修模遗漏等。
为了解决这些问题，可以加强图纸管理、定期更换型芯、改变浇口方向、改变产品形状、修正模具磨损等。
压铸基础知识培训资料
目录一、锌合金及其熔炼 (1)二、压铸机的结构 (3)三、压射过程及压铸工艺参数 (5)四、压铸模具 (9)五、压铸机简单操作过程 (14)六、脱模剂 (16)七、压铸产品缺陷及质量控制 (17)八、压铸机维修保养 (21)一、压铸锌合金及其熔炼1.锌合金的分类压力铸造中锌合金一般分为以下几种：1） 3#：有良好的流动性和机械性能；2） 5#：有良好的流动性和机械性能,且耐磨性高；3） 2#：用于对机械性能有特殊要求、对硬度要求高、尺寸精度要求一般的机械零件；4） ZA8：良好的流动性和尺寸稳定性，抗蠕变性能高；5）超级锌合金：流动性最佳，应用于压铸薄壁、大尺寸、精度高、形状复杂的工件。
