F系列搪瓷反应釜
搪瓷反应釜的规格尺寸表
搪瓷反应釜的规格尺寸表如下：
搪瓷反应釜的规格尺寸通常按照不同的系列和型号来划分，每个型号都有相应的公称容积、计算容积、外形尺寸等参数。
以下是一些常见的搪瓷反应釜规格尺寸信息：
1. F系列搪瓷反应釜：
①F3000：公称容积3000L，计算容积3100L
②F5000：公称容积5000L，计算容积5050L
③F6300：公称容积6300L，计算容积6866L
④F8000：公称容积8000L，计算容积9060L
⑤F10000：公称容积10000L，计算容积11670L
⑥F12500：公称容积12500L，计算容积1326L
⑦F16000：公称容积16000L，计算容积1475L
⑧F20000：公称容积20000L
⑨F30000：公称容积30000L
2. K系列搪瓷反应釜：这个系列的详细规格尺寸需要查阅具体的厂家资料或产品说明书，以获取准确的外形尺寸及其参数信息。
3. 电加热型搪瓷反应釜：这类反应釜通常有微型、K型、F型等不同规格，具体尺寸也需要参考生产厂家提供的资料。
此外，搪瓷反应釜的规格尺寸符合国家标准，如79标或93标，以及GB25025-2010《搪玻璃设备技术条件》等。
在选购搪瓷反应釜时，应根据实际生产需求选择合适的规格和型号，并考虑反应釜的容积、换热面积、设计压力、参考重量等因素。
搪瓷反应釜腐蚀穿孔的修复方法
搪瓷反应釜腐蚀穿孔的修复方法
搪瓷反应釜是一种常见的化工设备，具有耐腐蚀、耐高温等特点，但是长期使用后也难免会出现穿孔和腐蚀等问题，这些问题需要及时修复，以保证设备的正常运行和使用寿命。
本文将介绍一种搪瓷反应釜腐蚀穿孔的修复方法。
需要对搪瓷反应釜的腐蚀穿孔进行彻底的清洗和处理。
清洗时应使用专业的清洗剂，去除设备表面的油污和污渍等杂质。
处理时，应先对穿孔和腐蚀部位进行打磨和切割，将较深的腐蚀层和穿孔部位切除，直至达到健康金属的部位。
接下来，需要进行填补和修复。
填补和修复时，可以使用环氧树脂材料。
环氧树脂材料具有高强度、高粘度和高耐腐蚀性等特点，能够有效地填补搪瓷反应釜的穿孔和腐蚀部位，保证设备的正常运行和使用寿命。
具体操作步骤如下：
1.将环氧树脂材料按照一定比例混合均匀，注意不要过量。
混合时应使用专业的搅拌器或手动搅拌棒，保证混合均匀。
2.将混合好的环氧树脂材料涂抹在穿孔和腐蚀部位，填补松散的材料和凸起的部位。
注意涂抹时要均匀，以免出现气泡或裂纹等问题。
3.等待环氧树脂材料干燥固化，时间一般为24小时左右。
在干燥固
化前，应避免设备与其他物体接触或碰撞。
4.等待环氧树脂材料干燥固化后，需要进行打磨和光洁处理，以免影响设备表面的美观和使用寿命。
5.最后，需要进行严格的检测和试运行，确保设备的运行状态和使用效果符合要求。
搪瓷反应釜的腐蚀穿孔修复需要采用专业的环氧树脂材料，并严格按照操作规程进行操作，以保证设备的正常运行和使用寿命。
同时，也需要定期对设备进行检测和维护，以延长设备的使用寿命和保证生产效率。
搪瓷反应釜的安装规范及注意事项
搪瓷反应釜的安装规范及注意事项一、安装规范：1.选择合适的安装地点：搪瓷反应釜应安装在平坦、坚实、无障碍物的地面上，避免有害气体的存在。
且采光、通风良好，有足够的空间进行操作和维护。
2.安装前的准备工作：在安装前，应对搪瓷反应釜进行全面的检查，确保其外观完好，无损伤和漏涂等情况。
同时，清理安装地点，确保地面清洁，垫上适当的垫板。
3.安装方式：搪瓷反应釜应采用固定安装方式，如螺栓紧固或焊接固定等，确保其稳定性和安全性。
安装前应根据搪瓷反应釜的尺寸和重量，确定合适的固定方式。
4.安装时的操作要求：在搪瓷反应釜的安装过程中，严禁人员站在搪瓷反应釜上方或四周操作，以免发生意外。
在进行固定时，应根据搪瓷反应釜的设计要求进行，不得随意改变安装方式。
5.管路布置：搪瓷反应釜的进出口管路应根据工艺要求进行合理布置，避免弯曲、拉伸等，以保证正常使用。
6.接地保护：搪瓷反应釜应设置良好的接地装置，确保安全可靠。
二、注意事项：1.搪瓷反应釜运输过程中应注意防震防摔，避免剧烈碰撞造成损坏。
2.搪瓷反应釜安装过程中，应严格按照设备使用说明书进行操作，确保操作正确和安全。
3.搪瓷反应釜的进出口管路应固定牢固，避免对设备本身产生任何拉伸或挤压力，以免发生漏液或损坏。
4.搪瓷反应釜运行前，应进行全面检查和试运行，确保设备无异常情况。
5.搪瓷反应釜在运行过程中，应定期清洗、保养，及时处理设备中出现的故障或异常现象。
6.搪瓷反应釜停用时，应进行适当的保养和防腐措施，避免设备腐蚀和损坏。
7.搪瓷反应釜在使用过程中，应定期对其进行外观检查，发现任何损伤或异常应及时修复或更换。
8.搪瓷反应釜使用结束后，应及时关闭电源，确保设备的安全和节能。
9.在搪瓷反应釜使用过程中，应遵循相关安全规范，做好个人防护，防止发生意外事故。
总结：搪瓷反应釜的安装和使用需要严格按照规范操作，保证设备的正常运行和安全性。
安装时需选择合适的地点和方式进行固定，注意管路布置和接地保护。
搪瓷反应釜修复标准
搪瓷反应釜修复标准
搪瓷反应釜修复的标准主要包括以下几个方面：
1. 表面修复：搪瓷反应釜表面出现破损、划痕或脱落等情况时，需要进行修复。
修复的标准是修复后的表面应平整、光滑，无明显痕迹，并且与原有搪瓷层颜色、质感一致。
2. 搪瓷层修复：搪瓷反应釜搪瓷层出现脱落、剥落或破损等情况时，需要进行修复。
修复的标准是修复后的搪瓷层应牢固、平整，无明显破损或脱落，并且与原有搪瓷层颜色、质感一致。
3. 密封性修复：搪瓷反应釜密封性能出现问题时，需要进行修复。
修复的标准是修复后的密封性能应符合设计要求，无泄漏现象。
4. 防腐蚀修复：搪瓷反应釜出现腐蚀情况时，需要进行修复。
修复的标准是修复后的部位应无腐蚀现象，并且具有良好的防腐蚀性能。
5. 安全性修复：搪瓷反应釜出现安全隐患时，需要进行修复。
修复的标准是修复后的反应釜应符合相关安全标准和规定，确保使用过程中的安全性。
需要注意的是，搪瓷反应釜的修复应由专业的搪瓷修复公司或技术人
员进行，确保修复质量和效果。
修复过程中应严格按照相关规范和操作要求进行，确保修复后的搪瓷反应釜能够正常使用并具有良好的性能。

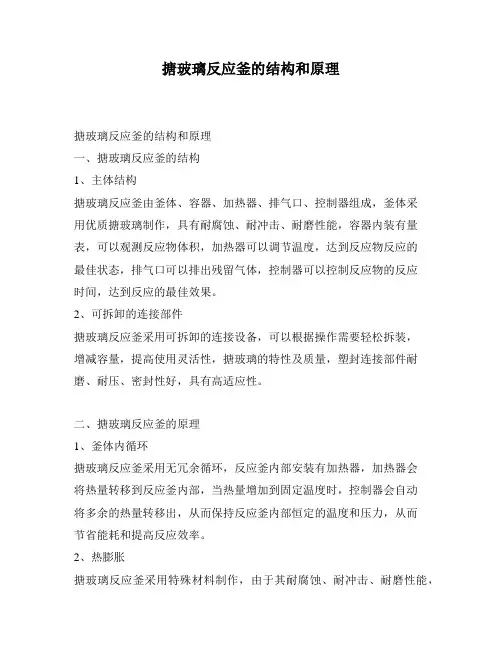

搪玻璃反应釜的结构和原理
搪玻璃反应釜的结构和原理搪玻璃反应釜的结构和原理一、搪玻璃反应釜的结构1、主体结构搪玻璃反应釜由釜体、容器、加热器、排气口、控制器组成，釜体采用优质搪玻璃制作，具有耐腐蚀、耐冲击、耐磨性能，容器内装有量表，可以观测反应物体积，加热器可以调节温度，达到反应物反应的最佳状态，排气口可以排出残留气体，控制器可以控制反应物的反应时间，达到反应的最佳效果。
2、可拆卸的连接部件搪玻璃反应釜采用可拆卸的连接设备，可以根据操作需要轻松拆装，增减容量，提高使用灵活性，搪玻璃的特性及质量，塑封连接部件耐磨、耐压、密封性好，具有高适应性。
二、搪玻璃反应釜的原理1、釜体内循环搪玻璃反应釜采用无冗余循环，反应釜内部安装有加热器，加热器会将热量转移到反应釜内部，当热量增加到固定温度时，控制器会自动将多余的热量转移出，从而保持反应釜内部恒定的温度和压力，从而节省能耗和提高反应效率。
2、热膨胀搪玻璃反应釜采用特殊材料制作，由于其耐腐蚀、耐冲击、耐磨性能，搪玻璃在高温下会变得更强，这样可以保证反应釜的耐用性。
随着温度的增加，搪玻璃材料可以 expansion，保持反应釜内部压力和温度在一定程度。
三、搪玻璃反应釜的优势1、耐腐蚀性能搪玻璃反应釜具有良好的耐腐蚀性能，可以防止酸碱氧化，抵抗各种外界环境侵蚀，确保反应釜强度长期稳定性能。
2、耐高温性搪玻璃反应釜可以安全使用在高温环境中，在200℃下也不会出现变形，温度升高会自动膨胀，确保反应釜稳定运行。
3、安全性搪玻璃反应釜的夹套和密封材料非常安全，可以有效阻止腐蚀物和有害物质进入反应釜，保证反应物在最安全的环境下进行反应。
5000l搪瓷反应釜参数
5000l搪瓷反应釜参数
（最新版）
目录
1.5000L 搪瓷反应釜的技术参数
2.搪瓷反应釜的特点和应用范围
3.搪瓷反应釜的使用限制
4.2000L 搪瓷反应釜的制造商及其设备介绍
5.结束语
正文
5000L 搪瓷反应釜是一种广泛应用于化学工业的反应容器，其主要技术参数如下：
实际容积：5724 升
电机功率：7.5kw
搅拌转速：锚（框）式 65r/min，叶轮（桨）式 80r/min
外观尺寸：外径 1900mm，内径 1750mm，罐体高度大约 3200mm，全装高度约 4500mm
参考重量：5186kg
设计压力：釜内 0.25mpa，夹套 0.6mpa
使用温度：0-200 度
搪瓷反应釜的特点是具有类似玻璃的化学稳定性和金属的强度双重优点，适用于各种化学反应和溶液的配置。
其应用范围广泛，涵盖了化学、医药、食品等多个领域。
然而，搪瓷反应釜对于强碱、氢氟酸、磷酸等介质或物料有使用限制，同时酸碱物料交替进行的反应过程也不适用。
2000L 搪瓷反应釜的制造商是郑州永信工业搪瓷机械有限公司，该公司还生产 1-6300L 国标反应釜和非标反应釜。
该公司拥有先进的生产设备和熟练的技术工人，致力于为客户提供高质量的产品和服务。
5000l搪瓷反应釜参数
5000L搪瓷反应釜参数1. 引言搪瓷反应釜是一种常见的化工设备，用于在工业生产中进行各种化学反应。
本文将对5000L搪瓷反应釜的参数进行详细介绍，包括其结构、材料、工作条件等方面的内容。
2. 结构5000L搪瓷反应釜通常由反应釜本体、夹套、搅拌装置、进出料口、排放口、仪表控制系统等组成。
2.1 反应釜本体反应釜本体是5000L搪瓷反应釜的主要组成部分，通常由搪瓷钢板制成。
搪瓷钢板具有耐腐蚀、耐高温、耐压等优点，适用于各种化学反应。
2.2 夹套夹套是5000L搪瓷反应釜的重要组成部分，用于加热或冷却反应物。
夹套通常由碳钢板制成，具有良好的导热性能，可快速均匀地传递热量。
2.3 搅拌装置搅拌装置是5000L搪瓷反应釜内的物料混合和传质的关键设备。
常见的搅拌装置包括桨叶搅拌器、锚桨搅拌器等，其结构和转速可以根据实际需要进行调整。
2.4 进出料口和排放口进出料口和排放口是5000L搪瓷反应釜的重要接口，用于装载反应物料和排出产物。
这些接口通常采用法兰连接，便于操作和维护。
2.5 仪表控制系统仪表控制系统用于监测和控制5000L搪瓷反应釜的温度、压力、搅拌速度等参数。
常见的仪表包括温度计、压力计、转速计等。
3. 材料5000L搪瓷反应釜的主要材料是搪瓷钢板和碳钢板。
3.1 搪瓷钢板搪瓷钢板由钢板表面涂覆一层搪瓷层而成，搪瓷层通常由硅酸盐搪瓷料制成。
搪瓷钢板具有良好的耐腐蚀性能，可有效防止反应物料对钢板的侵蚀。
3.2 碳钢板碳钢板通常用于制作5000L搪瓷反应釜的夹套和搅拌装置。
碳钢板具有良好的强度和导热性能，适合用于加热和冷却反应物料。
4. 工作条件5000L搪瓷反应釜的工作条件包括温度、压力和搅拌速度等。
4.1 温度5000L搪瓷反应釜的温度范围通常在-20℃至200℃之间，具体的温度取决于反应物料的性质和反应要求。
在加热或冷却过程中，夹套可以通过介质循环实现温度的控制。
4.2 压力5000L搪瓷反应釜的压力范围通常在常压至0.6MPa之间，具体的压力取决于反应物料的性质和反应要求。
5000l搪瓷反应釜参数
5000l搪瓷反应釜参数搪瓷反应釜是一种常用的化工设备，广泛应用于化学、制药、食品等领域。
5000L搪瓷反应釜是其中一种型号，具有一定的参数和规格。
本文将详细介绍5000L搪瓷反应釜的参数，以帮助读者更好地了解和使用该设备。
首先，我们来看一下5000L搪瓷反应釜的容积。
5000L表示该反应釜的容积为5000升，即5000升的液体或物料可以进行反应或加工。
这个容量较大，适用于需求较大的生产环境。
搪瓷反应釜内部的腔体结构设计合理，可有效提高反应过程的效率。
其次，5000L搪瓷反应釜的工作压力是多少呢？工作压力是指设备正常工作时所承受的压力。
具体的工作压力可以根据实际使用需求来调整。
搪瓷反应釜采用优质搪瓷材料制成，能够承受一定的压力，确保在正常运行时不会发生破裂或泄漏等安全问题。
除了工作压力，5000L搪瓷反应釜的工作温度也是一个重要的参数。
工作温度是指设备正常运行时所达到的温度范围。
搪瓷材料具有良好的耐高温性能，能够在较高温度下进行反应或加工。
同时，搪瓷材料的热传导性较低，能够有效保持反应釜内物料的温度稳定，确保反应过程的质量和效果。
另外，5000L搪瓷反应釜的搅拌方式也是一个需要考虑的参数。
搪瓷反应釜通常配备搅拌装置，以确保反应物料的均匀混合和反应效果的提高。
搅拌方式可以有多种选择，例如机械搅拌、磁力搅拌等。
5000L搪瓷反应釜根据不同的使用需求，可以灵活选择搅拌方式。
此外，5000L搪瓷反应釜的进出料方式也需要关注。
反应釜的进出料方式会直接影响操作的便利性和效率。
常见的进出料方式有顶部进出料、底部进出料和侧面进出料等。
根据具体的生产工艺和操作需求，可以选择适合的进出料方式，以提高生产效率和工作便利性。
最后，5000L搪瓷反应釜的结构设计也是一个需要考虑的参数。
搪瓷反应釜通常由搪瓷层、钢制外壳和支撑结构组成。
搪瓷层具有耐腐蚀、耐磨损等特性，能够保护反应釜内部不受外界环境的侵蚀。
钢制外壳和支撑结构能够提供稳定的支撑和保护，确保反应釜在运行过程中的稳定性和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
F系列搪瓷反应釜
部件名称
罐内
夹套填料密封机械密封
设计压力 (Mpa)0.20.40.6设计温度( °C )200200200工作温度( °C )0 - 180
高电压实验 (KV)20
瓷层厚度 (mm)0.8 - 2.0
耐温差急变性( °C )冷冲击110 热冲击120
闭式搪瓷反应釜外型尺寸及其参数表：
系列F系列搪瓷反应釜
型号F3000 F5000 F6300 F8000 F10000 F12500 F16000 F20000 F30000 公称容积(L) 3000 5000 6300 8000 10000 12500 16000 20000 30000 计算容积(L) 3100 5050 6866 9060 11670 13651 17446 21790 33500 换热面积(m2) 8.61 13.16 16.10 18.38 21.35 24.89 29.48 34.04 45.36
主要尺寸（mm）D1 1600 1750 1750 2000 2200 2200 2400 2600 3000 D2 1750 1900 1900 2200 2400 2400 2600 2800 3200 D3 1964 2152 2152 2507 2708 2708 2912 - - D4 - - - - - - - 2000 2300 H1 195 195 195 210 210 210 210 210 210 H2 2215 2860 3244 3310 3533 4053 4346 4641 5340 H3 1050 1200 1200 1200 1300 1300 1400 - - H4 1326 1326 1475 1542 1880 1880 1880 1880 2200 H 3850 4500 5020 5220 5780 6300 6590 6890 7900 H0 - - - - - - - 7326 8500
传动装置型号BLD-3 BLD-4 BLD-4 BLD-4 BLD-5 BLD-5 BLD-6 BLD-6 BLD-7
搅拌转速(转/分)
浆式130 130 130 130 130 130 130 130 130 叶轮式130 130 130 130 130 130 130 130 130
搪瓷管口
a 300×400300×400300×400300×400300×400300×400300×400450 450
b 125 125 125 200 200 200 200 250 250
c 100 125 125 200 200 200 200 200 200
d 100 125 125 150 150 150 150 150 150
e 125/灯125/灯125/灯125/灯125/灯125/灯125/灯125/灯125/灯
f 125 150 150 150 150 150 150 150 150
g 100 125 125 150 150 150 150 150 150
h 125 150 150 150 150 150 150 150 150
k - - - - 200 200 200 200 200 m - - - 125 125 125 125 125 125 放料口125 125 125 125 150 150 150 150 150
夹套管口
进出口3-65 3-65 3-65 3-65 4-80 4-80 4-100 4-100 4-100 喷嘴口2-65 3-65 3-65 3-65 3-80 3-80 3-100 3-100 3-100 参考重量 kg 3500 4950 5400 7600 8800 10300 13800 14700 22200 注意：以上参数符合HG5-251-79标准
K系列搪瓷反应釜
部件名称
罐内
夹套填料密封机械密封
设计压力 (Mpa)0.20.40.6设计温度( ° C )200200200工作温度( ° C )0 - 180
高电压实验 (KV)20
瓷层厚度 (mm)0.8 - 2.0
耐温差急变性( ° C )冷冲击110 热冲击120
注意：当工作温度低于0° C时，订货时应注明
开式搪瓷反应釜外型尺寸及其参数表：
系列K系列搪瓷反应釜
型号K50K100K200K300K500K1000K1500K2000K3000K5000K6300公称容积(L)50100200300500100015002000300050006300计算容积(L)71128247369588125017202160338052246735换热面积(m2)0.340.66 1.26 1.75 2.64 4.54 5.347.028.611316.4
主要尺寸（mm）D1500600700800900120013001300160017501750 D26007008009001000130014501450175019001900 D370681691810281130146816221622196421522152 H1200235275310335410435435510547547 H24005007008001000120014001740173523352875 H3300320350350400500500500600670700
94594595311541154127612761276132613261475 18001930218025202750310033103700380044805160
130130130130130130130130130130130
搪瓷管口
a80/视80/视125125150300×400300×400300×400300×400300×400 300×400 b707080100100125125125125125 125 c7070707070100100100100125 125 d--8080100100100100100125 125 e70/灯70/灯70/灯70/灯80/灯100/灯125/灯125/灯125/灯125/灯125/灯f--7070125125125125125150 150 g7070---100100100100125 125 h--70/视70/视80/视100/视125125125150 150
放料口7070808080100100100125125 125
夹套管口进出口3-203-203-253-253-323-323-403-403-503-65 3-65 喷嘴口------2-502-502-653-65 3-65
参考重量kg 350410640920115018202350260035504670 5450 注意：以上参数符合HG5-251-79标准。
