甲醇-水精馏课程设计—化工原理课程设计
甲醇-水分离过程板式精馏塔的设计
1.设计方案的确定
本设计任务为分离甲醇和水混合物。
对于二元混合物的分离，应采用连续精馏流程。
设计中采用泡点进料，将原料液通过预热器加热至泡点后送入精馏塔内。
塔顶上升蒸气采用全凝器冷凝，冷凝液在泡点下一部分回流至塔内，其余部分经产品冷凝冷却后送至储罐。
该物系属易分离物系，最小回流比较小，故操作回流比取最小回流比的1.8倍。
塔釜采用间接蒸汽加热①。
2.精馏塔的物料衡算
2.1.原料液及塔顶、塔顶产品的摩尔分率
甲醇的摩尔质量M A=32.04kg/kmol
水的摩尔质量M B=18.02 kg/kmol
x F=
0.46/32.04
0.324 0.46/32.040.54/18.02
=
+
x D=
0.95/32.04
0.914 0.95/32.040.05/18.02
=
+
x W=
0.03/32.04
0.0171 0.03/32.040.97/18.02
=
+
2.2.原料液及塔顶、塔底产品的平均摩尔质量
M F=0.324*32.04(10.324)*18.0222.56
+-=kg/kmol M D=0.914*32.04(10.914)*18.0230.83
-=kg/kmol M W=0.0171*32.04(10.0171)*18.0218.26
+-=kg/kmol 2.3.物料衡算
原料处理量F=
30000*1000
184.7
24*300*22.56
=kmol/h
总物料衡算184.7=D+W
甲醇物料衡算184.7*0.324=0.914D+0.0171W 联立解得D=63.21 kmol/h
W=121.49 kmol/h
3.塔板数的确定
3.1.理论塔板层数N T的求取
3.1.1.由手册查的甲醇-水物系的气液平衡数据
温度饱和蒸汽压（甲醇）kPa 饱和蒸汽压（水）kPa 64.5 101.3 25.003
70 125.1458 31.157
75 150.8157 38.544
80 180.667 47.343
85 215.19957.808
90 254.946970.095
95 300.48384.513
100 352.4169101.3
由上数据可绘出x-y图和t-x(y)图。
表一.甲醇-水体系的t-x(y)图
表二.甲醇-水体系的相平衡曲线
3.1.2.求甲醇-水的相对挥发度αm
α=甲醇饱和蒸汽压/水饱和蒸汽压
由甲醇-水的气液平衡数据算得
α1=4.052 α2=4.017 α3=3.913 α4=3.816 α5=3.723 α6
=3.637 α7=3.555 α8=3.479
αm=（α1α2α3α4α5α6α7α8）1/8=3.77
3.1.3.求最小回流比
因为是泡点进料，则x F =x q。
y q =
q 3.77*0.324
0.644 1q1
==
++
αX
（α-1）X（3.77-1）*0.324
R min
0.9140.644
0.8437
0.6440.324
D q
q q
X Y
Y X
--
===
--
回流比R= 1.8R min =1.8*0.8437=1.52
3.1.
4.求精馏塔气、液相负荷
L=RD=1.52*63.21=96.08 kmol/h
V=(R+1)D=2.52*63.21=159.29 kmol/h
L′=L+F=96.08+184.7=280.78 kmol/h
V ′=V=159.29 kmol/h
3.1.5.求操作线方程
精馏段操作线方程为 y='96.080.914*63.210.60320.3627159.29159.29
D L D x X x x V V +=+=+ （a ） 提馏段操作线方程为
'
'
''''''280.780.0171*121.49 1.7630.013159.29159.29L W y x x x x V V =-=-=- （b ） 相平衡方程为
3.77 2.77y y x y
==-α-(α-1)y （c ） 3.1.6.理论塔板数的确定
因为y 1= x D ，则由式（c ）得
x 1=0.9140.7383.77 2.77*0.914
=- 又由式（a ）得
y 2=0.6032*0.738+0.3627=0.808
交替使用式（a ）和（c ）直到x n ≤x F ,然后改用式（b ）和（c ）计算，直到x n ≤x W 为止，计算结果见下表三。
表三.理论塔板层数
根据以上数据绘出甲醇-水体系的相平衡曲线图
总理论塔板数 N T =9（包括再沸器） 进料板位置 N F =4
3.2.实际塔板数的求取
3.2.1.操作温度计算
由表一图中泡点方程可计算得 泡点(进料板)温度 t F =83.77 ºC 塔顶温度 t D =70.56 ºC 精馏段平均温度 t m =（83.77+70.56）/2=77.17 ºC 此温度下，查手册，得
甲醇的黏度 μ=0.285 mPa ·s 水的黏度 μ=0.371 mPa ·s 平均黏度 1n L i i i x ==∑μμ=0.324*0.285+0.676*0.371=0.343 mPa ·s
又有全塔效率 E 0=*100%T P
N N 查手册可得 E 0=0.49（αL μ）-0.245=0.49*(3.77*0.343)-0.245=0.46
则精馏段实际塔板层数 N=N F /E 0100%=3/0.46≈7 块 提馏段实际塔板层数 N=N D /E 0100%=5/0.46≈11块
4.精馏塔的工艺条件及有关物性的计算
4.1.操作压力
塔顶操作压力 P=101.3 kPa 每层塔板压降 ΔP=0.7 kPa 进料板压力 P F =101.3+0.7*9=107.6 kPa 精馏段平均压力 P m =（101.3+107.6）/2=104.45 kPa
4.2.操作温度计算
由3.2.1.可得
泡点(进料板)温度 t F =83.77 ºC 塔顶温度 t D =70.56 ºC 精馏段平均温度 t m =（83.77+70.56）/2=77.17 ºC
4.3.平均摩尔质量计算
塔顶平均摩尔质量计算
由表三得 x 1=0.738
M VDm =0.914*32.04+（1-0.914）*18.02=30.83 kg/kmol
M LDm = 0.738*32.04+（1-0.738）*18.02=28.37 kg/kmol 进料板平均摩尔质量计算
由表三得
y F =0.581 x F =0.269
M VFm =0.581*32.04+（1-0.581）*18.02= 26.17 kg/kmol M LFm =0.269*32.04+（1-0.269）*18.02=21.79 kg/kmol 精馏段平均摩尔质量
M Vm =（30.83+26.17）/2=28.5 kg/kmol M Lm =（28.37+21.79）/2=25.08 kg/kmol
4.4.平均密度计算
气相平均密度计算，即
ρVm =
m Vm m P M RT 104.45*28.5/（8.314*（77.17+273.15））=1.0221kg/m 3。
化工原理课程设计,甲醇和水的分离精馏塔的设计
郑州轻工业学院——化工原理课程设计说明书课题：甲醇和水的分离学院：材料与化学工程学院班级：姓名：学号：指导老师：目录第一章流程确定和说明 (2)1.1.加料方式 (2)1.2.进料状况 (2)1.3.塔型的选择 (2)1.4.塔顶的冷凝方式 (2)1.5.回流方式 (3)1.6.加热方式 (3)第二章板式精馏塔的工艺计算 (3)2.1物料衡算 (3)2.3 塔板数的确定及实际塔板数的求取 (5)2.3.1理论板数的计算 (5)2.3.2求塔的气液相负荷 (5)2.3.3温度组成图与液体平均粘度的计算 (6)2.3.4 实际板数 (7)2.3.5试差法求塔顶、塔底、进料板温度 (7)第三章精馏塔的工艺条件及物性参数的计算 (9)3.1 平均分子量的确定 (9)3.2平均密度的确定 (10)3.3. 液体平均比表面积张力的计算 (11)第四章精馏塔的工艺尺寸计算 (12)4.1气液相体积流率 (12)4.1.1 精馏段气液相体积流率： (12)4.1.2提馏段的气液相体积流率： (13)第五章塔板主要工艺尺寸的计算 (14)5.1 溢流装置的计算 (14)5.1.1 堰长 (14)5.1.2溢流堰高度： (15)5.1.3弓形降液管宽度 (15)5.1.4 降液管底隙高度 (16)5.1.5 塔板位置及浮阀数目与排列 (16)第六章板式塔得结构与附属设备 (24)6.1附件的计算 (24)6.1.1接管 (24)6.1.2 冷凝器 (27)6.1.3再沸器 (28)第七章参考书录 (28)第八章设计心得体会 (29)第一章流程确定和说明1.1.加料方式加料方式有两种：高位槽加料和泵直接加料。
采用高位槽加料，通过控制液位高度，可以得到稳定的流速和流量，通过重力加料，可以节省一笔动力费用，但由于多了高位槽，建设费用相应增加；采用泵加料，受泵的影响，流量不太稳定，流速不太稳定，流速不太稳定，从而影响了传质效率，但结构简单，安装方便。

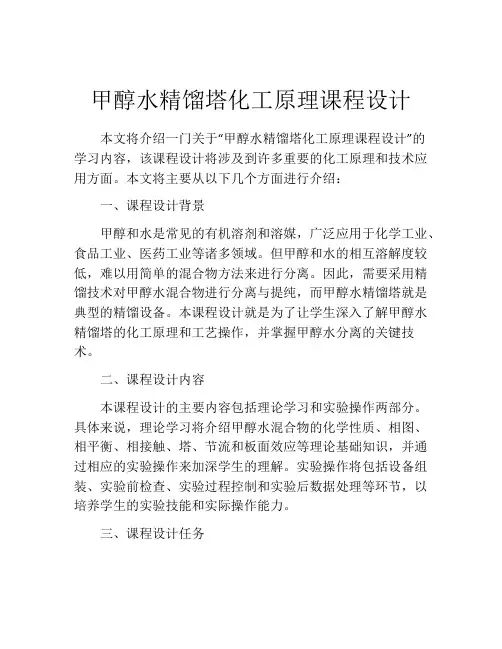

甲醇水精馏塔化工原理课程设计
甲醇水精馏塔化工原理课程设计本文将介绍一门关于“甲醇水精馏塔化工原理课程设计”的学习内容，该课程设计将涉及到许多重要的化工原理和技术应用方面。
本文将主要从以下几个方面进行介绍：一、课程设计背景甲醇和水是常见的有机溶剂和溶媒，广泛应用于化学工业、食品工业、医药工业等诸多领域。
但甲醇和水的相互溶解度较低，难以用简单的混合物方法来进行分离。
因此，需要采用精馏技术对甲醇水混合物进行分离与提纯，而甲醇水精馏塔就是典型的精馏设备。
本课程设计就是为了让学生深入了解甲醇水精馏塔的化工原理和工艺操作，并掌握甲醇水分离的关键技术。
二、课程设计内容本课程设计的主要内容包括理论学习和实验操作两部分。
具体来说，理论学习将介绍甲醇水混合物的化学性质、相图、相平衡、相接触、塔、节流和板面效应等理论基础知识，并通过相应的实验操作来加深学生的理解。
实验操作将包括设备组装、实验前检查、实验过程控制和实验后数据处理等环节，以培养学生的实验技能和实际操作能力。
三、课程设计任务本课程设计的主要任务是让学生了解甲醇水精馏塔的化工原理和工艺操作，在此基础上能够独立设计和操作精馏设备，实现甲醇和水混合物的高效分离和提纯。
具体而言，学生需要完成以下任务：1. 研究甲醇水混合物的相图，掌握不同温度下甲醇和水的相互溶解度和相变情况；2. 根据甲醇水混合物的相平衡数据，设计合适的塔板数和塔壳直径，以实现甲醇和水的有效分离；3. 设计甲醇水精馏塔的流程图和操作流程，确保操作步骤合理且安全；4. 根据实验数据，计算塔效和塔效影响因素，并分析其影响和解决方法；5. 总结课程设计过程中遇到的问题和方法，撰写相关实验报告和课程设计论文。
四、课程设计意义本课程设计不仅能够深入学习甲醇和水的化学性质和相互关系，也可以了解甲醇水精馏塔的精细操作技术和机理原理，从而加深对化工实践的理解和认识。
同时，学生还可以在实验操作中培养实际能力和团队配合能力，为今后从事化工实践和科研工作奠定坚实基础。

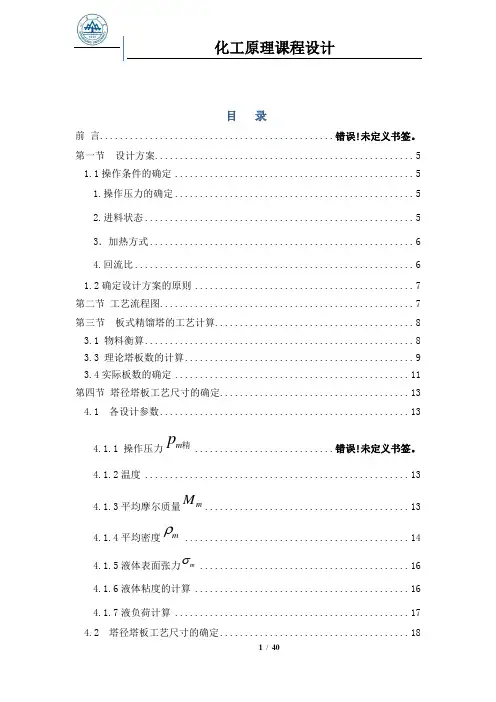

化工原理课程设计——水与甲醇精馏 精典版
目 录前 言............................................... 错误!未定义书签。
第一节 设计方案.................................................... 5 1.1操作条件的确定 ................................................ 5 1.操作压力的确定 ................................................ 5 2.进料状态 ...................................................... 5 3．加热方式 ..................................................... 6 4.回流比 ........................................................ 6 1.2确定设计方案的原则 ............................................ 7 第二节 工艺流程图................................................... 7 第三节 板式精馏塔的工艺计算........................................ 8 3.1 物料衡算 ...................................................... 8 3.3 理论塔板数的计算 .............................................. 9 3.4实际板数的确定 ............................................... 11 第四节 塔径塔板工艺尺寸的确定...................................... 13 4.1 各设计参数 .. (13)4.1.1 操作压力精m p ............................ 错误!未定义书签。
化工原理课程设计---甲醇-水混合物常压精馏塔设计
化工原理课程设计甲醇-水混合物常压精馏塔设计设计任务书 (4)概述及设计方案简解 (5)设计条件及主要物性参数 (8)工艺设计计算 (9)精馏塔示意图（CAD版） (28)辅助设备选型 (29)设计结果汇总表 (32)Aspen模拟校核 (33)设计评述 (37)参考书 (39)主要符号说明 (39)图解法图 .......................................................................................................................... 附图1温度组成图 ...................................................................................................................... 附图2精馏流程图 ...................................................................................................................... 附图3负荷性能图 ................................................................................................................ 附图4、5塔板板面布置设计 .......................................................................................................... 附图6塔结构示意图 .................................................................................................................. 附图7设计任务书一、设计题目：甲醇生产过程精馏塔的设计二、设计条件1、生产能力：15万吨甲醇/年2、原料：甲醇含量50%的粗镏冷凝液，以甲醇-水二元系为主3、采取直接蒸汽加热4、采取泡点进料5、塔顶馏出液中甲醇含量≥90%6、塔釜残出液中甲醇含量≤5%7、其他参数（除给出外）可自选三、设计说明书的内容1、目录2、设计题目及原始数据（任务书）3、简述甲醇精馏过程的生产方法及特点4、论述精馏总体结构的选择和材料选择5、精馏过程有关计算（物料衡算、理论塔板数、回流比、塔高、塔径塔板设计、管径等）6、设计结果概要（主要设备尺寸、衡算结果等）7、主题设备设计计算及说明8、附属设备的选择（再沸器、加热器等）9、参考文献10、后记及其他四、设计图要求1、绘制主要装置图，设备技术要求、主要参数、大小尺寸、部件明细表、标题栏2、绘制设备流程图一张3、用坐标纸绘制甲醇-水溶液的y-x图一张，并用图解法求理论板数4、用坐标图绘制温度与气液相含量的关系图概述及设计方案简解一、概述1、精馏操作对塔设备的要求精馏所进行的是气(汽)、液两相之间的传质，而作为气(汽)、液两相传质所用的塔设备，首先必须要能使气(汽)、液两相得到充分的接触，以达到较高的传质效率。

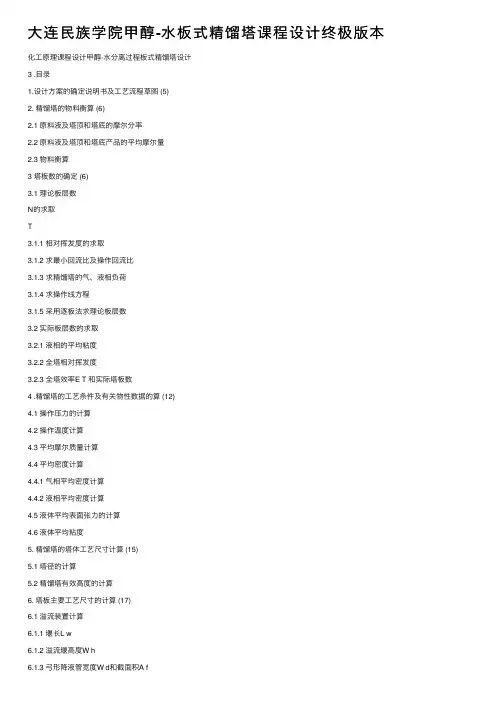

大连民族学院甲醇-水板式精馏塔课程设计终极版本
