cfg桩基断桩处理方案
CFG桩断桩处理方案
CFG桩断桩处理方案
一、工程概况
7#楼，基底设计采用CFG桩进行加固，桩采用正方形布置，桩径均为0.4米、C25砼，桩端持力层为 5 层土。
，设计有效桩长9m，桩顶铺设0.2m褥垫层。
单桩竖向承载力特征值不小于680KN，复合地基承载力特征值不低于450Kpa。
检测桩身完整性应抽取不少于总桩数的10%进行低应变动力试验。
2015年3月14日总包对桩进行检查的过程中，发现有浅部断桩。
二、断桩原因
对CFG桩及复核地基检测时用低应变反射波法法检测桩与砼的完整性，发现断裂部分均位于桩顶下约0.5m以上。
经对断桩分析其原因如下：CFG桩施工过程中，在打桩和土方开挖时，土层受桩机开挖和机械挤压产生侧压力。
由于CFG桩比较脆，在侧压力作用下容易产生断裂，形成浅层断桩。
三、处理方案
对于浅层断桩采用如下处理方案
1、对断桩逐根单独处理，剔除断桩，断桩深在0.2-0.5米，桩周围扩展D+200开挖。
断桩深在0.5-1.0米，桩周围扩展D+500开挖。
深度超1.0米的扩展1米开挖。
2、人工挖到断面以下200mm。
3、对断裂面剔平，凿毛清理干净，将3mm的铁皮制作直径600mm的
安放套筒，套筒安放到每边增加100mm，并固定好套筒，用比桩身强度高一等级的混凝土浇筑到设计标高，振捣密实。
周围用与桩周围相同的材料填实。
（见详图）
4、砼浇筑完毕并拆模后采用覆盖塑料薄膜保养，养护不少于7d。
四、安全文明施工
1、进入施工现场戴安全帽
2、施工中必须严格遵守临时用电安全措施。
CFG桩断桩修补施工方案全套资料
CFG桩断桩修补施工方案全套资料(全套标准方案，可以直接使用，可编辑优秀版资料，欢迎下载）CFG桩补桩施工方案一、工程概况本工程为地下三层，地上二十七层，建筑面积约104000平米，住楼地基处理采用CFG桩和灰土桩复合地基，CFG桩有效桩长21米，直径400mm，桩身砼强度为C25，采用长螺旋钻孔.由于在桩间土开挖过程中出现极少部分桩体被碰断或出现桩身达不到设计标高时采取补桩措施。
二、施工准备：1、手推车及用具准备就绪。
2、插入式振动棒一套.3、作业条件：模板内的余土、杂物等清理干净。
模板缝隙应严密不漏浆，模板标高等均符合设计要求和设计规范规定。
三、操作工艺：1、清除施工区域的表层硬物2、开挖：开挖深度视问题桩桩身的长度而定，将桩的周围土开挖成比桩直径每边大100mm的圆坑，坑底标高至断桩处桩头以下50mm,人工夯击落实.3、桩头处理：将桩头凿至坚硬的混凝土面，桩顶面大致水平，将桩头混凝土凿毛，清理干净，不得有泥土存在,将坑底混凝土渣清出坑外。
4、模板安装及加固模板采用3mm厚的铁皮制作成直径400mm的钢套筒，高度为补桩高度加50mm高；将制作好的钢模板套在处理好的桩头上，接缝内加塞海绵或橡胶条,拧紧连结的螺栓。
立模时必须保证桩头上无土体进入，为保证模板安装稳固,根据模板的高度在模板的周围用方木支撑牢固。
5、浇筑混凝土 :在浇筑混凝土之前，必须将桩底混凝土面用清水冲洗干净，撒一层约10-20mm厚水泥砂浆（1：2）,然后分层（厚度约300mm）浇筑混凝土至接桩顶设计标高，混凝土采用比桩体混凝土高一标号的商品混凝土即为C30，浇筑完后注意保护桩身。
6、桩间土回填：混凝土应达到设计强度的75％以上拆模，具体可根据现场实际工期要求进行相应的调整后,回填桩间土，回填时必须分层夯实(分层厚度不得大于100mm），回填土时应围绕桩体四周均匀回填，严禁单侧面回填土，以防压迫桩体。
四、操作注意事项1、基坑开挖后底部必须夯击密实，保证模板不下沉。
CFG断桩处理方案
一、编制依据 (2)二、桩基工程概况 (2)三、施工准备 (4)四、施工工艺 (4)一、编制依据1.1、CFG桩，桩位平面布置图1.2、《地基与基础处理技术规范》（JGJ99-2002）。
1.3、《建筑桩基技术规范》（JGJ94--94）。
1.4、《建筑地基与基础工程施工质量验收规范》（GB50202--2002）二、桩基工程概况工程名称：绿都·枫景上东5#、10#楼桩基工程工程地点：新乡市新中大道与规划友谊路交叉口西南角建设单位：新乡市绿都置业有限公司设计单位：河南省纺织建筑设计院有限公司监理单位：勘察单位：河南省建筑设计研究院有限公司桩基施工单位：河南地矿集团地质工程有限公司工程设计概况：5#楼楼长69.17m,宽21.70m,本工程采用水泥粉煤灰碎石桩（CFG桩）复合地基，桩距1300mm×1300mm、1300mm×1700mm 要求1300mm×1300mm复合地基承载力标准值fk≥520kPa，1300mm ×1700mm复合地基承载力标准值fk≥420kPa，桩径400mm，桩数为649根，桩端持力层为第⑩层中砂层，且桩端入粉砂层不小于600mm。
桩身材料采用C25混凝土，工程桩施工时，混凝土停灌面宜高出设计桩顶标高不小于500mm，每根桩混凝土用量不低于2.13m3。
桩参数明细表2#、3#、10#楼楼长70.68m,宽17.10m,本工程采用水泥粉煤灰碎石桩（CFG桩）复合地基，桩距1500mm×1500mm，要求复合地基承载力标准值fk≥300kPa，桩径400mm，桩数为582根，桩端持力层为第⑨层细砂层，且桩端入粉砂层不小于600mm。
基础持力层为第⑤层粉质粘土；桩身材料采用C20混凝土，工程桩施工时，混凝土停灌面宜高出设计桩顶标高不小于500mm，每根桩混凝土用量不低于1.50m3。
桩参数明细表三、施工准备3.1 技术及人员准备：根据桩位图及小应变检测结果确定断桩位置，将标高引测至基底；每栋楼准备6名工人，项目部每栋楼设管理人员一名负责桩基处理工作。
CFG断桩处理方案

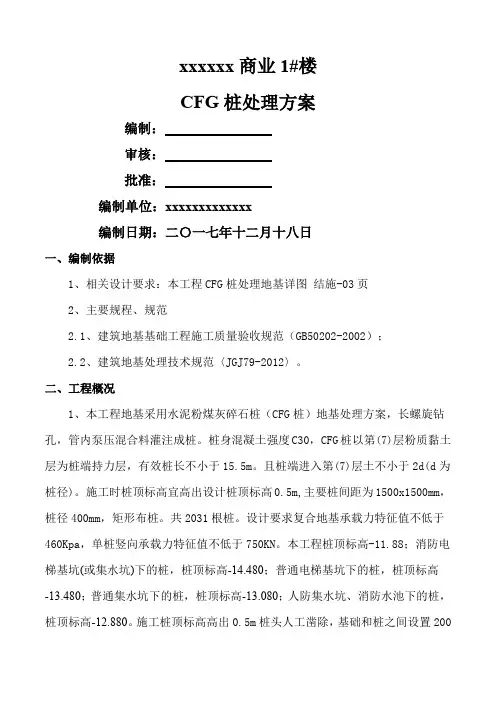

xxxxxx商业1#楼CFG桩处理方案编制：审核：批准：编制单位：xxxxxxxxxxxxx编制日期：二〇一七年十二月十八日一、编制依据1、相关设计要求：本工程CFG桩处理地基详图结施-03页2、主要规程、规范2.1、建筑地基基础工程施工质量验收规范（GB50202-2002）；2.2、建筑地基处理技术规范〈JGJ79-2012〉。
二、工程概况1、本工程地基采用水泥粉煤灰碎石桩（CFG桩）地基处理方案，长螺旋钻孔，管内泵压混合料灌注成桩。
桩身混凝土强度C30，CFG桩以第(7)层粉质黏土层为桩端持力层，有效桩长不小于15.5m。
且桩端进入第(7)层土不小于2d(d为桩径)。
施工时桩顶标高宜高出设计桩顶标高0.5m,主要桩间距为1500x1500mm，桩径400mm，矩形布桩。
共2031根桩。
设计要求复合地基承载力特征值不低于460Kpa，单桩竖向承载力特征值不低于750KN。
本工程桩顶标高-11.88；消防电梯基坑(或集水坑)下的桩，桩顶标高-14.480；普通电梯基坑下的桩，桩顶标高-13.480；普通集水坑下的桩，桩顶标高-13.080；人防集水坑、消防水池下的桩，桩顶标高-12.880。
施工桩顶标高高出0.5m桩头人工凿除，基础和桩之间设置200厚3:7的级配砂石褥垫层,且最大粒径不宜大于30mm，褥垫层宜采用静力压实法，夯填度不得大于0.9，褥垫层伸出垫层边缘200mm。
2、处理前对地基现场每根桩逐个检查，用全站仪定出发现问题桩的坐标并在桩基平面图上进行标注。
土方施工完成后形成驻马店甲壳虫商业1#楼需处理桩平面布置图。
三、CFG桩出现问题原因分析及处理方法1、CFG桩分析造成断桩、粉桩、桩位偏差较大的主要原因：1.1、CFG桩施工中由于空桩长度过长（7.68米）、施工人员责任心不强、定桩控制不准确、成桩位置偏差较大、成桩桩顶标高偏差过大。
造成挖土中只能采用分层机械断桩。
在清理最后一层（0.8米）桩间土施工过程中，小挖掘机掏桩，人工配合开挖桩四周土方后，由于操作不当及二次开挖基坑造成机械碾压，致使部分CFG桩桩顶设计标高下100mm处开裂及桩顶一下2m范围内或范围外形成断桩。
CFG桩断桩修补施工方案
CFG桩补桩施工方案一、工程概况本工程为地下三层，地上二十七层，建筑面积约104000平米，住楼地基处理采用CFG桩和灰土桩复合地基，CFG桩有效桩长21米，直径400mm，桩身砼强度为C25，采用长螺旋钻孔。
由于在桩间土开挖过程中出现极少部分桩体被碰断或出现桩身达不到设计标高时采取补桩措施。
二、施工准备：1、手推车及用具准备就绪。
2、插入式振动棒一套。
3、作业条件：模板内的余土、杂物等清理干净。
模板缝隙应严密不漏浆，模板标高等均符合设计要求和设计规范规定。
三、操作工艺：1、清除施工区域的表层硬物2、开挖：开挖深度视问题桩桩身的长度而定，将桩的周围土开挖成比桩直径每边大100mm的圆坑，坑底标高至断桩处桩头以下50mm,人工夯击落实。
3、桩头处理：将桩头凿至坚硬的混凝土面，桩顶面大致水平，将桩头混凝土凿毛，清理干净，不得有泥土存在，将坑底混凝土渣清出坑外。
4、模板安装及加固模板采用3mm厚的铁皮制作成直径400mm的钢套筒，高度为补桩高度加50mm高；将制作好的钢模板套在处理好的桩头上，接缝内加塞海绵或橡胶条，拧紧连结的螺栓。
立模时必须保证桩头上无土体进入，为保证模板安装稳固，根据模板的高度在模板的周围用方木支撑牢固。
5、浇筑混凝土：在浇筑混凝土之前，必须将桩底混凝土面用清水冲洗干净，撒一层约10-20mm厚水泥砂浆（1:2），然后分层（厚度约300mm）浇筑混凝土至接桩顶设计标高，混凝土采用比桩体混凝土高一标号的商品混凝土即为C30，浇筑完后注意保护桩身。
6、桩间土回填：混凝土应达到设计强度的75%以上拆模，具体可根据现场实际工期要求进行相应的调整后，回填桩间土，回填时必须分层夯实（分层厚度不得大于100mm），回填土时应围绕桩体四周均匀回填，严禁单侧面回填土，以防压迫桩体。
四、操作注意事项1、基坑开挖后底部必须夯击密实，保证模板不下沉。
2、浇筑混凝土前必须保证桩头顶面的干净、无碎渣、尘土。
3、浇筑混凝土前必须在桩头顶面洒水，保证桩头湿润。
CFG桩基断桩处理方案
郑州某工程3#区一期工程土石方及桩基工程CFG 桩基断桩处理方案编制人：审核人：审批人：编制时间：审批时间:一、工程概况郑州某工程3#区一期工程土石方及桩基工程位于郑州市新郑龙湖镇“郑州某工程”一期项目内，东临裴度路，南邻某工程三路，西邻环西路，北邻某工程二路，应某工程业主要求，我局配合桩基检测期间现场土方开挖、CFG 桩顶破除工作。
工程整体建设概况见表1.1。
郑州某工程有限公司深圳市建筑设计研究总院有限公司河南新恒丰建设监理有限公司中国建筑第八工程局有限公司二、编制依据1、业主提供的施工图纸；环西路某工程三路某工程二路拟建郑州某工程3#区一期工程土石方及桩基工程2、《工程勘察报告》；3、施工现场的具体情况；4、实施的有关标准与法规：1）《建筑地基处理技术规范》（JGJ79－2012）2）《建筑桩基技术规范》（JGJ94-2008）3）《建筑地基基础设计规范》（GB50007-2011）4）《建筑地基基础施工质量验收规范》（GB 50202-2002）5）《混凝土质量控制标准》（GB50164-2011）6）《建筑工程施工质量评价标准》（GB/T50375-2006）7）《建筑工程施工质量验收统一标准》（GT50326-2013）8）《水泥粉煤灰碎石桩(CFG桩)复合地基技术规定》（Q/JY06－1997）5、某工程及我局有关质量管理、安全管理、文明施工管理规定。
其它与本工程有关的现行工程技术，施工验收标准及规范。
以上技术规范标准与新技术规范标准不一致时，以新技术规范标准为准。
三、断桩原因分析经对断桩进行分析，结合我局以往施工经验，其原因如下：CFG桩复合地基施工过程中，在打桩和土方开挖时，土层受桩机和开挖机械挤压产生侧压力，由于CFG桩桩身较脆，在侧压力作用下容易产生断裂，形成浅层断桩。
四、处理措施1、断桩深度在200mm以下（含20mm）的处理1）、以桩心为圆心，沿断桩周围挖出直径800的同心圆，将断桩部位以上桩头人工挖出，清理出桩头表面泥土及松散混凝土颗粒。
CFG桩断桩处理方案
CFG桩断桩处理方案一、工程概况滑县明福世家2#楼，基底设计采用CFG桩进行加固，桩采用正方形布置，桩径均为0.4米、C20砼，设计桩进入持力层不少于1m，设计有效桩长17m，桩顶铺设0.2m厚3:7砂石垫层。
复合地基承载力≧220kpa。
2013年3月日建设单位、监理单位及施工单位对桩进行验收的过程中，发现有浅部断桩。
二、断桩原因对CFG桩及复核地基检测时用低应变反射波法法检测桩与砼的完整性，发现断裂部分均位于桩顶下约1m以上。
经对断桩分析其原因如下：CFG桩施工过程中，在打桩和土方开挖时，土层受桩机开挖和机械挤压产生侧压力。
由于CFG桩比较脆，在侧压力作用下容易产生断裂，形成浅层断桩。
三、处理方案对于浅层断桩采用如下处理方案1、对断桩逐根单独处理，剔除断桩，断桩深在0.2-0.5米，桩周围扩展500开挖。
断桩深在0.5-1.0米，桩周围扩展800开挖。
深度超1.0米的扩展1米开挖。
2、人工挖到断面以下200mm。
3、对断裂面剔平清理干净，涂刷水泥浆处理接触面，将3mm的铁皮制作直径600mm的安放套筒，套筒安放到每边增加100mm，并固定好套筒，用C25砼浇筑到设计标高，振捣密实。
周围用与桩周围相同的材料填实。
4、砼浇筑完毕并拆模后采用覆盖塑料薄膜保养，养护不少于7d。
四、人员、设备、材料现场管理人员1人、施工人员5人设备：手推车1台、插入式振捣器2根，60cm套筒6套，铁锹、毛刷、抹子五、材料商砼、塑料薄膜六、施工时间：月日至月日七、安全文明施工1、进入施工现场戴安全帽2、施工中必须严格遵守临时用电安全措施。
CFG桩断桩修补处理方案
CFG桩断桩修补处理方案一、背景介绍CFG桩（cast-in-place bored pile）是一种常用的桩基施工方法，通常用于土木工程中以提供支撑和稳定的地基。
然而，在施工过程中，偶尔会出现断桩的情况，即桩体中段或底部断裂。
断桩会带来很多不利影响，如降低工程结构的稳定性和承载力，增加修复成本，并延长工期。
因此，针对CFG桩断桩的修补处理方案具有重要的实际意义。
二、断桩原因的分析1.施工质量问题：施工过程中没有按照规范要求进行操作，如钢筋的质量不达标、灌注混凝土强度不够等，导致桩体无法承受设计荷载产生断裂。
2.土层特性问题：桩体所处的土层特性可能不符合设计要求，如地下水位过高、土壤稳定性差等，这些因素都会增加桩体的断裂风险。
3.不可预见的外力因素：如地震、暴雨等自然因素可能导致桩体的断裂。
为了修补断桩，保证施工质量和工程的使用性能，下面列出了一些可能的修补处理方案：1.预防措施：在施工过程中，加强质量控制和监督，确保钢筋质量符合标准，混凝土强度达到设计要求。
针对土层特性问题，可以进行充分的地质勘察，以了解地下水位和土壤的性质，从而选择合适的施工方法和桩基类型。
2.桩体切断处理：桩体断裂后，首先需要对断裂部位进行切割处理，以使其断面光滑，便于后续修复操作。
在切割断面上打入螺纹钢筋，形成连接节点。
3.加固处理：针对断桩部位，进行加固处理以提高其承载能力。
可以采用以下几种方式：-补强灌注：利用无收缩性的高强度灌浆剂，将断裂部位进行灌浆加固，增加桩体的强度。
-套筒加固：在断桩部位周围设置长度较短的套筒，将断桩部位和套筒进行连接，形成新的承载体系。
-桩端加盖：对断桩部位进行加盖处理，将断桩部位覆盖，并进行连接加固。
4.桩体重建：对于严重断桩的情况，无法采取加固处理的情况下，需要对断桩部位进行重建。
重建操作一般包括以下几个步骤：-清理断裂部位，确定无残留杂物。
-钻孔：在断桩部位进行钻孔处理，确定桩体形成孔洞以便于进行新桩的灌注。
