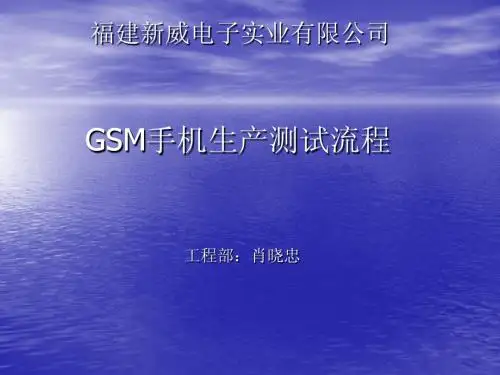

手机生产测试流程

手机生产测试流程

校对及注意事项 • 1.若连续多台手机测试不过,可能是测试设备不良应及时请技术人员处理 • 2.综测程序详细配置及操作方法请参考《综测系统操作说明. PDF》 • 3.注意工作台表面清洁,以免主板沾污灰尘,作业时请戴好静电带. • 4.拿取手机时要轻拿轻放,避免碰/划伤手机,每次单手只能拿取1块手机, 且手机之间不能出现叠放、碰揞、摩擦等,以免出现掉件、划伤等不良。 • 5.保持测试台面清洁,不可擅自修改电脑程序和测试参数 • 6.下班前必须先将电脑及仪器关闭,在关闭电源。做好5S方可下班.
测试工位
检IMEI码·
功能:检查手机是否已写入正确的IMEI码,并放入贴有对应 IMEI盒标的彩盒里 操作内容: • 1.取上一工位完成的机头,检查主机标签是否有漏贴、贴歪、贴皱、贴
反、破损等不良现象;如有不良请选出交于上一工位; • 2. 取电源接口线插入机头上的USB接口上,然后用扫描枪扫机身IMEI 条码一次,再扫盒标IMEI条码一次,这时检IMEI码软件开始运行并显 示“Running...”; • 3.待电脑软件显示“Pass”时,则说明检IMEI码已经成功,将电源串 口线拔开; • 4.检查操作无误后将电池取下,将机头流入下一工位,不良品标示放置 好。
测试工位
写IMEI码
功能:把IMEI号,入网号写入手机和数据库
IMEI码基本说明: IMEI及International Mobile Equipment Identity
(国际移动设备身份)的简称,也被称为串号,它的最大功能是用来协助辨 别手机身份真伪。IMEI码一般由15位数字组成,绝大多数的GSM手机 只要按下“*#06#”,IMEI码就会显示出来。 操作内容: • 1.从防静电箱中取出手机放置在洁净平整的工作台上; • 2.取一张主机标签,将其粘贴在手机电池仓内指定位置,注意粘贴时需 要端正、平整不能出现歪斜、贴反等情况 • 3.取电源接口线插入机头上的USB接口上,然后用扫描枪扫IMEI条码两 次,这时写IMEI码软件开始运行并显示“Running...”; • 4.待电脑软件显示“Pass”时,则说明IMEI码已经成功写入手机,将 电源串口线拔开; • 5.做好自检互检,将良品以机头背面朝上流入下一工位。

MTK手机产品测试作业指导书_基本功能(入网...

MTK手机产品测试作业指导书_基本功能(入网...

基本功能测试(入网软件功能测试)
Page 3 of 42
基本功能测试(入网软件功能测试)
Page 5 of 42
基本功能测试(入网软件功能测试)
Page 7 of 42
基本功能测试(入网软件功能测试)
Page 9 of 42
基本功能测试(入网软件功能测试)
Page 11 of 42
基本功能测试(入网软件功能测试)
Page 13 of 42
基本功能测试(入网软件功能测试)
Page 15 of 42
基本功能测试(入网软件功能测试)
Page 17 of 42
基本功能测试(入网软件功能测试)
Page 19 of 42
基本功能测试(入网软件功能测试)
Page 21 of 42
基本功能测试(入网软件功能测试)
Page 23 of 42
基本功能测试(入网软件功能测试)
Page 25 of 42
基本功能测试(入网软件功能测试)
Page 27 of 42
基本功能测试(入网软件功能测试)
Page 29 of 42
基本功能测试(入网软件功能测试)
Page 31 of 42
基本功能测试(入网软件功能测试)
Page 33 of 42
基本功能测试(入网软件功能测试)
Page 35 of 42
基本功能测试(入网软件功能测试)
Page 37 of 42
基本功能测试(入网软件功能测试)
Page 39 of 42
基本功能测试(入网软件功能测试)
Page 41 of 42。

PT作业指导书

PT作业指导书

PT作业指导书一、背景介绍在健身行业中,个人训练(Personal Training,简称PT)作为一种专业化的健身服务,受到越来越多人的关注和追求。

PT作为一种个性化的训练方式,能够帮助客户达到他们的健身目标,并提供专业的指导和支持。

二、任务目的本作业指导书的目的是为PT提供一份标准格式的文本,以便他们能够按照指导书的要求进行作业,并确保作业的质量和效果。

三、任务要求1. 作业内容:根据客户的需求和身体状况,设计一份个性化的训练计划,并提供相应的指导和支持。

2. 作业流程:按照以下步骤进行作业:a. 初次接触:与客户进行初次接触,了解他们的健身目标、身体状况、健身经验等信息。

b. 目标设定:根据客户的需求和身体状况,帮助他们设定合理的健身目标,并制定相应的计划。

c. 训练计划设计:根据客户的目标和身体状况,设计一份个性化的训练计划,包括训练频率、训练内容、训练强度等。

d. 指导和支持:在训练过程中,提供相应的指导和支持,确保客户正确、安全地进行训练。

e. 评估和调整:定期评估客户的训练效果,根据评估结果进行相应的调整和优化。

四、作业内容详细描述1. 初次接触:a. 与客户进行面对面的交流,了解他们的健身目标、身体状况、健身经验等信息。

b. 询问客户的健康状况和任何可能影响训练的健康问题。

c. 向客户介绍个人训练的优势和效果,以及你自己的专业背景和经验。

2. 目标设定:a. 根据客户提供的信息,帮助他们设定合理的健身目标,包括减脂、增肌、塑形等。

b. 根据客户的目标,设定相应的时间框架和里程碑,以便跟踪和评估训练效果。

3. 训练计划设计:a. 根据客户的目标和身体状况,设计一份个性化的训练计划。

b. 确定训练频率,即每周进行几次训练。

c. 设计训练内容,包括有氧运动、力量训练、柔韧性训练等。

d. 设定训练强度,根据客户的身体状况和目标设定适当的训练强度。

e. 制定训练计划的时间表,包括每次训练的具体内容和持续时间。

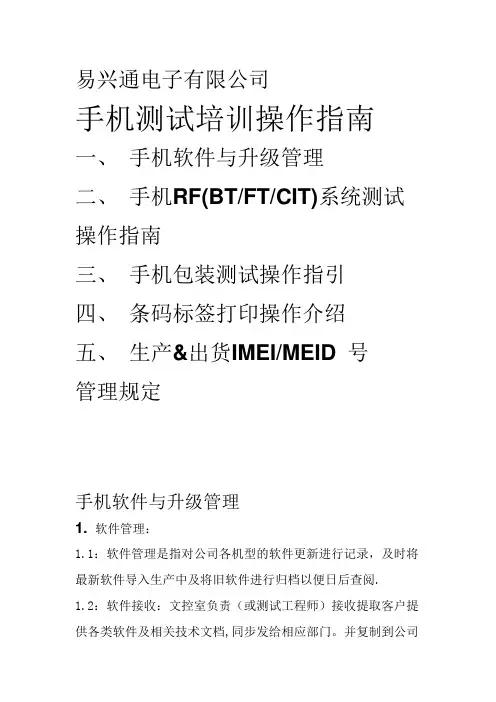

手机测试培训操作指南

手机测试培训操作指南

易兴通电子有限公司手机测试培训操作指南一、手机软件与升级管理二、手机RF(BT/FT/CIT)系统测试操作指南三、手机包装测试操作指引四、条码标签打印操作介绍五、生产&出货IMEI/MEID 号管理规定手机软件与升级管理1. 软件管理:1.1:软件管理是指对公司各机型的软件更新进行记录,及时将最新软件导入生产中及将旧软件进行归档以便日后查阅.1.2:软件接收:文控室负责(或测试工程师)接收提取客户提供各类软件及相关技术文档,同步发给相应部门。

并复制到公司指定服务器上保存并注明。

1.3:软件ECN 发行:工程文员或文控室收到客户软件,在项目经理或测试工程师指导下把相关软件ECN 电子档、纸档或邮件方式发行到各部门,同时将软件发行,各部按ECN 操作执行。

1.4:软件对照表更新:测试工程师收到文控发行软件,根据客户类型将客户软件对照表转换更新易兴通内部软件对照表发布相关使用部门,文控负责将最新软件对照表打印受控发行到各产线MMI 工位、品质检验人员、升级测试房,并将旧软件对照表收回存档。

1.5:软件执行:测试工程将收到的软件复制到下载PC 上,将下载软件平台工具调试好,准备量产下载。

1.6:软件功能确认:由工程师抽5PCS 对下载好软件机器进行功能全检,如功能都OK 软件将正式实行,工程、质量共同确认升级下载首件,如发现软件有Bug 将反馈给相关负责部门,直到问题有解决方案为此,否则不能正式上线。

2. 软件升级管理:升级硬件&软件准备:PC 加多口USB 接口、下载线、下载夹具、各机型升级工具、软件、操作说明注意事项。

2.1:软件归档量产操作:软件确认正确及功能确认OK 后将记录在‘软件对照表’中,记录软件的机型;版次;软件发行日期等信息,如特殊操作(易丰客户软硬三大件匹配关系应用,相关使用部门严格按照软件对照表匹配发料;易丰条码打印要求出货SN 号设计软件硬件代码,备料单严格按照实际软硬件匹配关系备料。

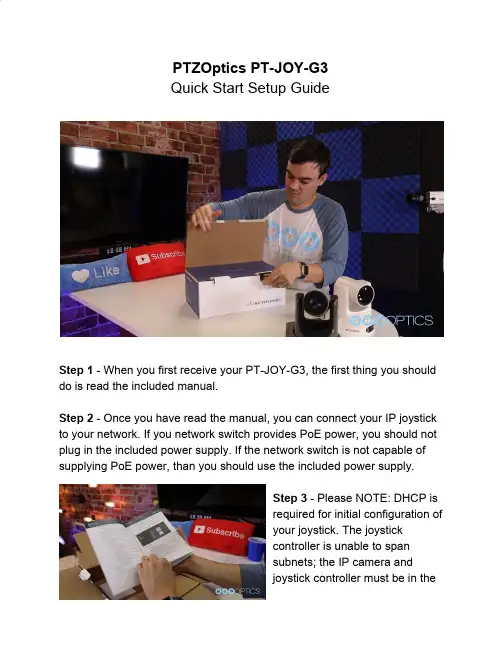

PTZOptics PT-JOY-G3快速使用指南说明书

PTZOptics PT-JOY-G3快速使用指南说明书

PTZOptics PT-JOY-G3Quick Start Setup GuideStep 1- When you first receive your PT-JOY-G3, the first thing you should do is read the included manual.Step 2- Once you have read the manual, you can connect your IP joystick to your network. If you network switch provides PoE power, you should not plug in the included power supply. If the network switch is not capable of supplying PoE power, than you should use the included power supply.Step 3- Please NOTE: DHCP isrequired for initial configuration ofyour joystick. The joystickcontroller is unable to spansubnets; the IP camera andjoystick controller must be in thesame subnet of the LAN (example – 192.168.1.123 & 192.168.1.111 belong to the same subnet; 192.168.1.123 & 192.168.0.125 do not).Step 4- Once the joystick boot up process is complete the LCD Screen will display the controllers current IP address. Please take note of this IP address. If you would like to change the joystick language or set a static IP address for the joystick, please follow the detailed instructions in the user manual.Step 5- The joystick is now ready to add cameras IP addresses. The SET UP button opens a menu on the LCD screen. Press the “ENTER” button to add a camera on setting “01/05” or “Add Camera”. Set a Device ID for the corresponding camera o Input the camera’s IP address into the joystick including the “.” between octets. Example: IP = 192.168.100.88Step 6- Let’s quickly add two cameras to the joystick controller.Step 7- Once the joystick has been configured for each of your cameras you can quickly switch between them using the “CAM 1-6” buttons.Note: If the LCD displays “Equipment offline” for a particular camera, please check if the LAN connection to the camera is live and that the camera is powered on.Note: If the LCD displays “Username or Password Error”, please check that the added device’s user name and password have been added in that device’s configuration.Note: Press the “ESC” key to return to the top LCD menu at any time.Note: The “LINK” LED on rear of keyboard will illuminate green any time a camera is successfully connected to.Step 8- Once connected to our selected camera we can use the joystick controller for intuitive pan, tilt and zoom operation. The PTZ Speed can be adjusted by pressing the “Speed” button. You can manually adjust focus and iris using the “Focus +/-” and “Iris +/-” buttons. When taking manualcontrol of focus and iris you will need to make sure to press the “Manual Exposure” and “Manual Focus” buttons. To return to auto focus and auto exposure simply press these corresponding buttons.Step 9- Finally, there is a new feature on this joystick for Focus Lock. You can use this feature by pressing the “A.Focus Lock” key to lock or “A.Focus Unlock” to unlock focus. W hen the focus is “locked” only manual focus adjustments can be made to the current focus state. Keep in mind that if you save a preset with the camera in a manual focus state and with the focus set manually that the focus state will be saved with the preset.Step 10- Now it is time to setup presets. Once you are connected to your selected camera you can press the “Set” button. Once you are in set mode you can move the camera to a PTZ position, selected the number preset you want and press enter. You can continue to do this with multiple PTZ positions, saving each to their unique preset number. We highly suggest keeping a notebook or laminated piece of paper next to your joystick for reference.TIP:To quickly set a camera preset you can simply hold down anumeric key for 3 seconds. Once the key flashes on the LCD screen you will have successfully set a camera preset.Step 11- To recall presets you can click the “CALL” button. Using the keypad you can select the number you would like and then press enter.TIP: T o quickly recall a saved preset simply tap the numeric key torecall that preset at any time.Step 12- For troubleshooting your joystick please reference our user manual on page 17 which offers solutions to common troubleshooting issues.Enjoy!。

作业指导书(PT)

作业指导书(PT)

承压设备渗透检测通用工艺规程1范围1.1本规程规定了承压设备的液体渗透检测方法以及质量分级。

1.2本规程适用于非多孔性金属材料或非金属材料制承压设备在制造、安装及使用中产生的表面开口缺陷的检测。

1.3引用标准1.3.1 NB/T47013.1-2015《承压设备无损检测.第1部分:通用要求》1.3.2 NB/T47013.5-2015《承压设备无损检测.第5部分:渗透检测》2检测人员2.1 渗透检测人员应按国家特种设备无损检测人员考核的相关规定取得相应的资格(PT-Ⅲ、Ⅱ、Ⅰ级)后,才能从事与该方法和该资格级别相应的无损检测工作。

2.2渗透检测人员应具有一定的金属材料、焊接及热处理、设备制造安装等基本知识。

2.3渗透检测人员的未经矫正或经矫正的近(距)视力和远(距)视力应不低于5.0(小数记录值为1.0), 测试方法应符合GB 11533的规定。

且应每年检查一次视力。

不得有色盲。

2.4 渗透检测报告的出具由PTⅡ级或以上人员进行。

3检测设备和器材3.1 渗透检测剂渗透检测剂包括渗透剂、乳化剂、清洗剂和显像剂。

3.1.1 渗透剂的质量应满足下列要求:a)在每一批新的合格散装渗透剂中应取出500mL 贮藏在玻璃容器中保存起来,作为校验基准。

b)渗透剂应装在密封容器中,放在温度为10℃~50℃的暗处保存,并应避免阳光照射。

各种渗透剂的相对密度应根据制造厂说明书的规定采用相对密度计进行校验,并应保持相对密度不变。

c)散装渗透剂的浓度应根据制造厂说明书规定进行校验。

校验方法是将10mL 待校验的渗透剂和基准渗透剂分别注入到盛有90mL 无色煤油或其他惰性溶剂的量筒中,搅拌均匀。

然后将两种试剂分别放在比色计纳式试管中进行颜色浓度的比较,如果被校验的渗透剂与基准渗透剂的颜色浓度差超过20%时,就应作为不合格。

d)对正在使用的渗透剂进行外观检验,如发现有明显的混浊或沉淀物、变色或难以清洗,应予以报废。

e)各种渗透剂用试块与基准渗透剂进行性能对比试验,当被检渗透剂显示缺陷的能力低于基准渗透剂时,应予以报废。

PT作业指导书

PT作业指导书

PT作业指导书一、概述PT作业指导书是为了帮助员工正确完成PT作业而编写的指导文档。

本指导书旨在提供详细的操作步骤、注意事项和相关数据,以确保作业的准确性和安全性。

二、作业背景PT作业是指在工业生产过程中使用压力和温度来改变物质的性质和状态的一种工艺。

它广泛应用于化工、石油、制药等行业。

正确的PT作业操作可以保证产品质量,提高生产效率,同时也要注意作业过程中的安全风险。

三、作业准备1. 确认作业对象:根据作业计划确定需要进行PT作业的设备或工艺单元。

2. 准备工具和设备:根据作业对象的要求,准备所需的压力表、温度计、阀门等工具和设备。

3. 确保安全措施:在进行PT作业前,必须确保相关的安全措施已经采取,如佩戴个人防护装备、检查作业区域的通风状况等。

四、作业步骤1. 检查设备状态:在进行PT作业前,必须检查设备的工作状态,确保设备正常运行,没有漏气、漏油等问题。

2. 连接测量设备:根据作业对象的要求,将压力表、温度计等测量设备正确连接到设备或工艺单元上。

3. 开始测量:根据作业计划,进行压力和温度的测量,并记录测量结果。

4. 分析数据:根据测量结果,进行数据分析,判断设备的工作状态是否正常。

5. 调整操作:根据数据分析的结果,如果发现设备存在异常情况,需要及时调整操作,保证设备正常运行。

6. 完成作业记录:作业完成后,必须将测量数据和操作记录准确记录下来,以备后续分析和查询。

五、注意事项1. 安全第一:在进行PT作业过程中,必须严格遵守安全操作规程,确保自身和他人的安全。

2. 仔细操作:在进行测量和调整操作时,必须仔细操作,避免操作失误导致设备故障或人身伤害。

3. 维护设备:定期对测量设备进行检查和维护,确保其准确性和可靠性。

4. 数据保密:测量数据和作业记录必须严格保密,避免泄露给未经授权的人员。

六、常见问题及解决方法1. 压力表读数异常:可能是压力表损坏或未正确连接导致的,应及时更换或重新连接。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

一、适用范围:
除U8220系列、C8000、C8100、C8300以外的所有CDMA、UMTS智能手机适用。

二、目的:
1、纠正测试操作员在操作过程中的一些不规范操作。

2、帮助新员工能够快速掌握操作过程。

三、综测工序仪器、装备清单:
四、测试系统硬件连接图:(图1)
图1-整机PT测试环境连接图Keithly2303/6程控电源接线说明,如下表所示:(见图2)
图2- Keithly2303/2306 电源接线图
图3- Agilent 66311B 电源接线图
五、测试流程图:
图4- 测试流程图
六、整机外观检验:
取整机,目检整机上的电池弹片有无弯折、断裂和缺少等不良、测试点和有无脏污;检验到的不良品要做好不良标识,放入不良品区进行隔离。

七、启动软件开始测试:
1、连接好各仪器设备(各仪器需接地),自检无误后,打开综测仪(综测仪工作前要预热,
时间30分钟)、程控电源、工控机和屏蔽盒电源等设备。

检查各个设备是否启动正常,确认Windows 系统正常起动。

2、启动ASFTStudio平台,输入用户名称(L60026235)和用户口令(L123456)(图4
示)
图5- 用户口令输入界面
表2- 用户名及口令参数对照表
注意:深圳本部请先用管理帐号登录,加载软件并进行属性页设置后,再用生产账号登录进行正常测试;外协厂依实际的管理和生产帐号进行登录。

3、选择工程Wireless Terminal/Smart-Phone/MP3-SmaX1168-SmartPhone-PT ,同时选择测试产品的所属系列(如下图5示)。

例如:测试U8500或U8800,则选择U8XXX,测试C8300,则选择C8XXX。

图6- 加载测试软件
4、平台在加载软件过程中如果提示软件有新版本,则需下载最新版本安装(如图6示),
如无提示,则直接进入平台、产品选择界面(如图7所示),根据不同平台和产品,选择对应的装备软件。

图7
5、选择菜单项“Option->System Option ”,弹出如图8对话框,“WorkOrder Type ”选
择“Don ’t Check ”
图8- 任务令信息校验设置
6、点击工具栏“”按钮,弹出“Scan Work Order”对话框,如图9,直接点击“ok”
按钮即可。

7、正确设置后画面如图10所示:
图10- 设置后界面
8、属性页参数设置:点击“”按钮,参照“属性页描述”设置属性页参数。

9、初始化:点击“”按钮,在下面的“RUN”输出窗口会显示所有设备初始化的情况,
如果初始化成功,则开始按钮“”使能;窗口显示“初始化设备成功”,点击“”按钮就可以开始测试了。

10、测试运行状态在显示窗口“left Fixture”和“Right Fixture”栏显示,测试运行结果数据在“Left Result”和“Right Result”栏显示。

11、如果测试成功,运行窗口会显示“本次测试结果成功”,所有测试项的测试结果都为“成功”,测试数据保存并上传到服务器上后自动进入下一块板的测试。

12、如果测试失败,运行窗口会显示“本此次测试结果失败”,失败的测试项会显示红色的“失败”,测试数据保存并上传到服务器。

八、测试项目属性页描述
1、系统属性页描述
1.1 系统设置
(1)Project Option 设置选择默认设置,如下图:
图11- System Setting
图12- BarCode Setting
图13- Data Collection (2)Global Option 设置
图14- 测试装备版本查询
仅宏讯线
体才勾选
CDMA手机
不涉及此项图15- 手机测试环境参数设置
图16- 测试规格设置(使用图示默认值,生产不可更改)
2.1这时将弹出“请输入第<1>工位条码或定单号”的对话框:(如图16示),取待测试整机放于测试夹具上,确认放到位后,点击开始测试或者按回车键后,这时软件将启动对单板自动进行测试。

图16:测试开始选择框
2.2观察整机测试进程,
ATE平台会显示各测试项的测试进程和结果:(如图17示)
图17:整机测试进程
2.3待整个测试完成后,不管测试是成功还是失败都会自动弹出如图15 所示提示扫入
条码的对话框,等待进行下一次测试或下一整机进行测试。

2.4如果测试完成后ATE平台输出窗口显示测试成功(见图18示,背景颜色为绿
色),则表示此整机是良板,取下整机,在整机上作好良品标记,放入良品区;
2.5 如果ATE平台输出窗口显示测试失败,(如图19,背景颜色为红色)。

图19:测试fail截图
记录好失败故障项,并进行第二次测试(注意:如果当时有两套机台在做同一产品同一工位的测试时,重测需交换机台进行,如果当时只有一套机台在测试,则重测时不需交换机台)。

如再次不成功,则要做好故障标识并做好记录,放入不良品区;如果第二次测试成功,则在整机上作好良品标记,放入良品区,并在测试问题记录表上说明重测成功。

2.6 重复第9----13操作步骤继续进行其它整机的测试。

注:文中的图示仅供参考,生产以实际为准。

九、测试注意事项:
1、禁止未穿好工衣,工鞋,未通过人体综合电阻和腕带测试的人员进行测试操作。


试时必须配带手腕带或戴静电手套;
2、手机测试时,工作台上禁止出现非防静电的物料与一些和工作无关的东西(用于记
录问题的笔纸除外,但整机不可放于记录表上),相关操作和事务应在指定地方完成;
3、综测仪工作前要预热,时间最好为30分钟以上;
4、测试时要注意已测整机和未测整机的区分,避免混淆和漏测,故障整机要作好标识
进行隔离处理;
5、各故障整机和重测成功的整机要作好不良和误测记录,并标明机台号,以便于问题
的追溯和分析;
6、未经工程师或技术员同意,不允许私自对测试属性页进行任何更改或设置;
7、如连续出现三块同一现象的故障整机或其它测试异常,要及时反馈给线长或工程师确认和处理;
8、保持仪器表面清洁。
