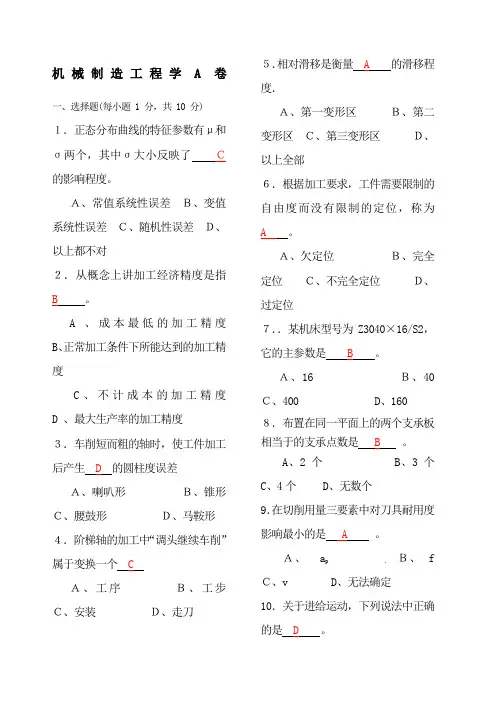

机械制造工程学A卷-嘉兴学院
机械制造工程学A卷一、选择题(每小题 1 分，共 10 分) １．正态分布曲线的特征参数有μ和σ两个，其中σ大小反映了Ｃ的影响程度。
Ａ、常值系统性误差Ｂ、变值系统性误差Ｃ、随机性误差Ｄ、以上都不对２．从概念上讲加工经济精度是指B。
A 、成本最低的加工精度B、正常加工条件下所能达到的加工精度C、不计成本的加工精度D 、最大生产率的加工精度３．车削短而粗的轴时，使工件加工后产生D的圆柱度误差Ａ、喇叭形Ｂ、锥形Ｃ、腰鼓形Ｄ、马鞍形４．阶梯轴的加工中“调头继续车削”属于变换一个CＡ、工序Ｂ、工步Ｃ、安装Ｄ、走刀５．相对滑移是衡量A的滑移程度．Ａ、第一变形区Ｂ、第二变形区Ｃ、第三变形区Ｄ、以上全部６．根据加工要求，工件需要限制的自由度而没有限制的定位，称为A 。
Ａ、欠定位Ｂ、完全定位Ｃ、不完全定位Ｄ、过定位７．．某机床型号为Z3040×16/S2，它的主参数是B。
Ａ、16 Ｂ、40 Ｃ、400 D、160８．布置在同一平面上的两个支承板相当于的支承点数是B。
A、2个B、3个C、4个D、无数个9．在切削用量三要素中对刀具耐用度影响最小的是 A。
Ａ、 a p 、Ｂ、 f Ｃ、v D、无法确定10．关于进给运动，下列说法中正确的是D。
Ａ、进给运动只能有一个Ｂ、进给运动只能由刀具完成Ｃ、进给运动只能由工件完成Ｄ、进给运动可有一个，也可以有几个二、判断题(用√表示对，用╳表示错。
每小题 1 分，共 10 分)( ╳ )1. 加工前毛坯或零件本身的误差（加工余量不均、材质软硬不同等）、工件的定位误差、机床的热平衡后的温度波动以及工件内应力所引起的加工误差等，都属于系统误差。
( ╳ )2. 工艺系统刚度等于系统各环节的刚度之和。
( √ )3. 在车床上加工外圆时，主轴的径向跳动将引起工件的圆度误差，对于端面加工没有直接影响。
( ╳ )4. 有原理误差的加工方法不是一种好的加工方法。
(√ ) 5. 刀具前角是前刀面与基面的夹角，在正交平面中测量。
机械制造基础精品课件：考试卷-A参考答案及评分标准
2010年《机械制造基础》课程考试-A试卷答案及评分标准一、填空（1×10=10分，每空0.5分）1. 缩孔，缩松2. 提高，大3. 拉应力，压应力4. 再结晶温度5. 提高，下降6. 塑性，变形抗力7. 小，大8. 加热，加压9.阴极区，阳极区，弧柱10 加热，冷却二、单项选择填空（单选1×5=5分，每小题1分）1. ③2. ③3. ④4. ②5. ③三、多项选择（多选2×5=10分。
选错、多选不得分，部分选对得部分分（每个选项平均给分））1. ①②④⑤2. ②③④⑤3. ①⑤4. ②③④⑤5. ④⑤四、结构改错并画出正确的图（10分，1题4分，2、3题各3分）1、（a）改图（1分）；铸件结构应尽量减少活块和型芯的数量（0.5分），该零件原结构垂直于分型面的侧壁上的凸台防碍起模，必须用活块或型芯，改为现在结构，可以避免使用活块或型芯（0.5分）。
（a）零件的合理结构（b）改图（1分）；铸件的结构应尽量使分型面简单（0.5分），该零件原结构造型时只能采用不平的分型面，必须挖沙才能起模，改为现在的结构，分型面可变为平面，简化了造型工艺，提高了生产效率（0.5分）。
（b）零件的合理结构2、（a）改图（0.5分）；头部尺寸较大的长轴类锻件，为了保证整个锻件全部充满成形，应以折线式分模。
原锻件直线分模应改为折线式分模，从而使上、下模膛深度大致相等，保证整个锻件全部充满成形（1分）。
(a) 零件的合理结构（b ）改图（0.5分）；锻件应尽量避免锥体或斜面的结构。
原锻件上具有锥体结构，自由锻时成形比较困难，应该为圆柱结构（1分）。
（b ）锻件的合理结构3、（a ）改图（0.5分）；焊缝位置应尽量对称。
原结构焊缝偏于截面的一侧，全产生较大的弯曲变形。
（1分）。
或(a) 合理的焊接结构（b ）改图（0.5分）；焊缝的布置尽量对称，并尽可能分散，可以避免焊接变形和应力集中，改为现在的结构比较合理（1分）。

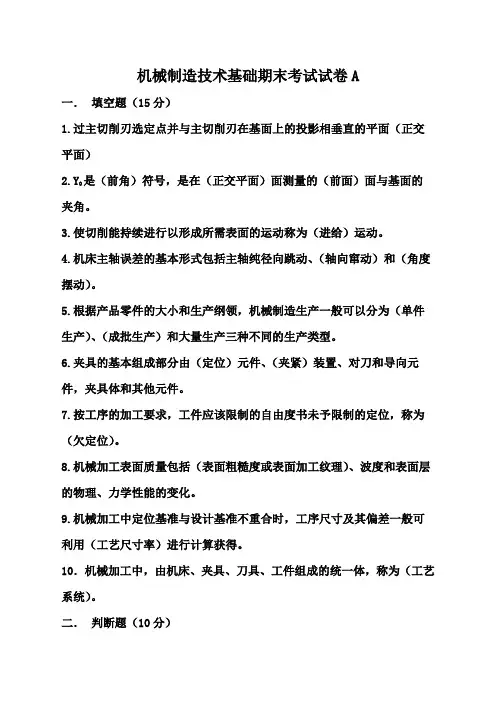

机械制造期末试卷A
机械制造技术基础期末考试试卷A一．填空题（15分）1.过主切削刃选定点并与主切削刃在基面上的投影相垂直的平面（正交平面）2.Y0是（前角）符号，是在（正交平面）面测量的（前面）面与基面的夹角。
3.使切削能持续进行以形成所需表面的运动称为（进给）运动。
4.机床主轴误差的基本形式包括主轴纯径向跳动、（轴向窜动）和（角度摆动）。
5.根据产品零件的大小和生产纲领，机械制造生产一般可以分为（单件生产）、（成批生产）和大量生产三种不同的生产类型。
6.夹具的基本组成部分由（定位）元件、（夹紧）装置、对刀和导向元件，夹具体和其他元件。
7.按工序的加工要求，工件应该限制的自由度书未予限制的定位，称为（欠定位）。
8.机械加工表面质量包括（表面粗糙度或表面加工纹理）、波度和表面层的物理、力学性能的变化。
9.机械加工中定位基准与设计基准不重合时，工序尺寸及其偏差一般可利用（工艺尺寸率）进行计算获得。
10．机械加工中，由机床、夹具、刀具、工件组成的统一体，称为（工艺系统）。
二．判断题（10分）1.提高工艺系统薄弱环节的刚度，可以有效地提高工艺系统的刚度。
（ T ）2.给定刀具磨钝标准VB值，则刀具的使用寿命T也就确定了。
（F）3.使用可调支承时，调整后起定位作用，限制工件的自由度。
（T）4.切削用量对切削力的影响程度由大到小的顺序是切削速度、进给量、背吃刀量。
（F）5.C6132机床，其中32表示机床最大工件回转直径为320mm（T）6.表面淬火、渗碳、氮化等属于最终热处理，一般安排在机械加工的最后一道工序。
（F）7.为减少定位误差，应尽可能使较多的表面加工用同一精基准。
（T）8.工件定位时，并不是任何情况都要限制六个自由度。
（T）9.工件被夹紧后，则六个自由度就被全部限制了。
（F）10.定位误差包括工艺误差和设计误差。
（F）三．选择题（20分）1.在切削铸铁时，最常见的切屑类型是（D）。
A．带状切屑B.挤裂切屑C.单元切屑D．崩碎切屑2.目前机械零件的主要制造方法是（B）。

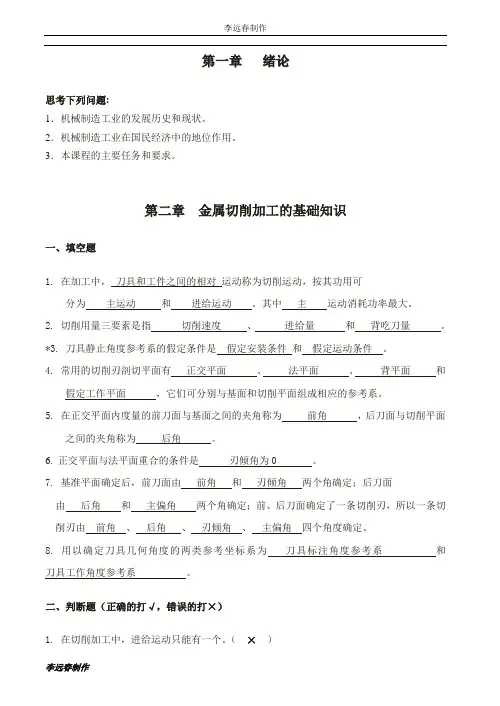

(完整版)机械制造工程学习题及答案_超级完整
第一章绪论思考下列问题:1．机械制造工业的发展历史和现状。
2．机械制造工业在国民经济中的地位作用。
3．本课程的主要任务和要求。
第二章金属切削加工的基础知识一、填空题1. 在加工中，刀具和工件之间的相对运动称为切削运动，按其功用可分为主运动和进给运动。
其中主运动消耗功率最大。
2. 切削用量三要素是指切削速度、进给量和背吃刀量。
*3. 刀具静止角度参考系的假定条件是假定安装条件和假定运动条件。
4. 常用的切削刃剖切平面有正交平面、法平面、背平面和假定工作平面，它们可分别与基面和切削平面组成相应的参考系。
5. 在正交平面内度量的前刀面与基面之间的夹角称为前角，后刀面与切削平面之间的夹角称为后角。
6. 正交平面与法平面重合的条件是刃倾角为0 。
7. 基准平面确定后，前刀面由前角和刃倾角两个角确定；后刀面由后角和主偏角两个角确定；前、后刀面确定了一条切削刃，所以一条切削刃由前角、后角、刃倾角、主偏角四个角度确定。
8. 用以确定刀具几何角度的两类参考坐标系为刀具标注角度参考系和刀具工作角度参考系。
二、判断题（正确的打√，错误的打×）1. 在切削加工中，进给运动只能有一个。
（×）2. 背平面是指通过切削刃上选定点，平行于假定进给运动方向，并垂直于基面的平面。
（×）3. 其它参数不变，主偏角减少，切削层厚度增加。
（×）4. 其它参数不变，背吃刀量增加，切削层宽度增加。
（√）5. 主切削刃与进给运动方向间的夹角为主偏角K。
（×）r*6. 车削外圆时，若刀尖高于工件中心，则实际前角增大。
（√）7. 对于切断刀的切削工作而言，若考虑进给运动的影响，其工作前角减少，工作后角增大。
（×）*8. 当主偏角为90时，正交平面与假定工作平面重合。
（√）9. 切削铸铁类等脆性材料时，应选择K类（YG类）硬质合金。
（√）10. 粗加工时，应选择含钴量较低的硬质合金。
（×）三、名词解释1. 基面过切削刃上选定点垂直于主运动方向的平面。
工程技术学院机械制造A试卷
A 卷 第 2页 共 5 页加工、铣削加工和__ _加工方法。
6、保证装配精度的方法有 、_ _ 互换装配法、 分组装配法。
三、选择题(每小题2分，共20分)1、零件的位置误差( )相应的尺寸误差。
①大于 ②小于 ③等于④大于或等于2、设计基准是指 ( )。
①零件图中所用基准 ②加工时用于确定工件位置的基准 ③工序图中所用的基准 ④用于测量工件尺寸、位置的基准3．在车床上用两顶尖装夹车削光轴，加工后检验发现中间小、两头大误差，； 其最可能的原因是 ( )。
①车床导轨磨损 ②前后两顶尖刚度不足 ③刀架刚度不足 ④工件刚度不足4、某轴上圆表面的中间工序尺寸ф30的公差为0.02，根据偏差λ体原则，其偏差应标注为（ ）①．02.0030+φ ②．002.030-φ ③.1.030±φ ④．05.015.030+-φ5、工件在长V 块上定位时．其限制自由度的个数为( )。
①3 ②4 ③5 ④6、下列因素中造成变值系统性误差的因素是 ( )。
①工艺系统几何误差 ②工艺系统受力变形 ③刀具磨损 ④对刀误差7、钻套的材料常选用( )。
①T10钢 ②铸铁 ③钢 ④45钢8、在磨削加工中，大部分切削热将传给( )。
①砂轮 ②机床 ③工件 ④磨屑9、在机床上用三爪卡盘装夹工件外圆车内孔，加工后发现孔与外圆不同轴，可能的原因是( )。
①车床主轴径向跳动②车床纵向导轨与主轴回转线不平行 ③三爪卡盘装夹面与主轴回转线不同轴 ④刀尖与主轴回转线不等高10、在车床上加工某零件，先加工其一端，再调头加工另一端，这应是 ( ) 。
①两个工序 ②两个工步 ②两次装夹 ④两个工位A 卷 第 3页 共 5 页四、判断题(正确的在括号内划“√”，错误在括号内划“×”，每小 题1分，共I()分)1、误差复映是出于工艺系统受力变形所引起的。
( )2、普通车床车削外圆表面时，产生鼓形加工误差的原因可能是导轨在垂直平面内不平直 。
嘉兴学院的王牌专业排名
嘉兴学院的王牌专业排名嘉兴学院的王牌专业国家级特色专业：经济学、会计学、化学浙江省重点(建设)专业：人力资源管理、国际经济与贸易、计算机科学与技术、数学与应用数学、机械设计制造及其自动化、电气工程及其自动化、化学工程与工艺、土木工程等浙江省“十二五”优势专业建设项目：经济学、会计学嘉兴学院评价1.嘉兴学院怎么说呢，毕竟也算是嘉兴唯一一所比较好的大学了。
不能说特别好吧，但至少在嘉兴人的口碑里面还算蛮不错的。
嗯，至少如果没有去外地读大学的话，在嘉兴学院能读一个二本，感觉也还蛮不错了。
嗯，老校区的话感觉所有的设施都相对有一些陈旧了，虽然有一些有翻新过，但是的话还是整体有一些看上去旧旧的，嗯，后来新扩展的校门什么的都感觉还蛮气派的。
不过大学嘛，总归要有一些历史的感觉，这样才感觉人文底蕴比较足吧。
2.虽然我已经从嘉兴学院毕业两年多了，但是仍然会时不时的梦到它，因为这所学院见证了我的成长。
我是会计学院的学生，我们这个学院管理还是非常严格的，所以学习氛围还是比较好的，尤其是考研教室，去晚了你都找不到座位!学院的交通还是很方便的，出了校门就可以搭车。
到现在印象最深的就是学院的食堂特别多，可以有不同的口味和价格的选择，也不知道现在有没有变化?另外，学生公寓也是比较不错的，有独立的卫生间，洗个澡也是比较方便的。
3.嘉兴学院学校环境优美，交通方便，妹子多，男孩子的天师资力量雄厚啊，反正我们学校每个老师都是硕士起步的。
各路精英都有，成就了不少社会精英人士，食堂便宜，外面吃饭也超级方便，专业老师都很认真负责，亦师亦友，学风也很好，有时间去看看一号楼，基本上一楼的教室都会有学生在自主的上自习，我们的老师也都很负责，虽然也会有个别的老师可能存在浑水摸鱼的状态，但是也只是个别，我不是说我们学校有多好～4.几年前出差学习去过一次，不过这几年学校发展很快，硬件软件设施不断改善，学校地理位置比较好，交通便利，住宿条件良莠不齐，不过正在改善，老校区有些宿舍比较破，新校区都是公寓，住宿条件比较好，学校食堂比较多，伙食蛮好，另外学校大门口，小吃也很多，嘉兴学院老校区的财会类专业历史悠久，比较强势，经济学10年开始在浙江省一本里招生，新校区的工科类就业率比较高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械制造工程学A卷
一、选择题(每小题1分，共10分)
１．正态分布曲线的特征参数有μ和σ两个，其中σ大小反映了Ｃ的影响程度。
Ａ、常值系统性误差Ｂ、变值系统性误差Ｃ、随机性误差Ｄ、以上都不对２．从概念上讲加工经济精度是指
B。
A、成本最低的加工精度
B、正常加工条件下所能达到的加工精度
C、不计成本的加工精度
D、最大生产率的加工精度
３．车削短而粗的轴时，使工件加工后产生D的圆柱度误差
Ａ、喇叭形Ｂ、锥形
Ｃ、腰鼓形Ｄ、马鞍形
４．阶梯轴的加工中“调头继续车削”属于变换一个C
Ａ、工序Ｂ、工步Ｃ、安装Ｄ、走刀
５．相对滑移是衡量A的滑移程度．Ａ、第一变形区Ｂ、第二变形区Ｃ、第三变形区Ｄ、以上全部６．根据加工要求，工件需要限制的自由度而没有限制的定位，称为A。
Ａ、欠定位Ｂ、完全定位Ｃ、不完全定位Ｄ、过定位７．．某机床型号为Z3040×16/S2，它的主参数是B。
Ａ、16Ｂ、40
Ｃ、400D、160
８．布置在同一平面上的两个支承板相当于的支承点数是B。
A、2个
B、3个
C、4个
D、无数个9．在切削用量三要素中对刀具耐用度影响最小的是A。
Ａ、a p
、Ｂ、fＣ、vD、无法确定10．关于进给运动，下列说法中正确的是D。
Ａ、进给运动只能有一个
Ｂ、进给运动只能由刀具完成
Ｃ、进给运动只能由工件完成
Ｄ、进给运动可有一个，也可以有几个二、判断题(用√表示对，用╳表示错。
每小题1分，共10分)
(╳)1.加工前毛坯或零件本身的误差（加工余量不均、材质软硬不同等）、工件
的定位误差、机床的热平衡后的温
度波动以及工件内应力所引起的加
工误差等，都属于系统误差。
(╳)2.工艺系统刚度等于系统各环节的刚度之和。
(√)3.在车床上加工外圆时，主轴的径向跳动将引起工件的圆度误差，对于端面加工没有直接影响。
(╳)4.有原理误差的加工方法不是一种好的加工方法。
(√)5.刀具前角是前刀面与基面的夹角，在正交平面中测量。
(√)6.多品种、中小批量生产日渐成为制造业的主流生产方式。
(╳)7.工件在机床上夹紧后，就限制了所有的自由度
(╳)8.快速原型制造技术是属于零件制造工艺中的材料去除方法。
(√)9.即使组成产品的所有零件都合格，不一定都能装出合格产品.
(╳)10.零件上的全部加工表面应安排一个合理的加工顺序，这对保证零件质量、
提高生产率和降低成本至关重要。
在安排加工顺序时应遵循先基准面
后其它、先精后粗、先次后主、先
孔后面原则。
三、填空题（每空1分，共20分）
1.根据零件制造工艺过程中原有物料与加工后物料在重量（或质量）上有无变化及变化的方向（增大或减少），可将零件制造工艺方法分为材料成形法、材料去除法和材料累加法三类。
2.刀具的磨损发生在切削和工件接触的
前刀面和后刀面上，刀具的磨损形式主要可分为
前刀面磨损、后刀面磨损和边界磨损三种。
3.机械加工质量包含机械加工精度、机械加工表面粗糙度及机械加工表面变质层三项内容。
4.选择精基准时，应重点考虑如何减少工件的定位误差，保证加工精度，并使夹具结构简单，工件装夹方面。
具体选择原则为基准重合、基准统一、互为基准、自为基准和便于装夹原则。
5.工序可细分为：安装、工位、工步和走刀。
6.将零件加工的全部工步分散在较多的工序内完成，叫做工序分散；将零件加工的全部工步集中在较少的工序内完成，叫做工序集中。
四、简答题(每小题4分，共20分)
1.切屑的类型有哪些？
答：切屑的类型有:带状切屑、节状切屑、粒状切屑和崩碎切屑四种。
（各1分）
2.说出下列机床型号中汉语拼音字母的含义。
1）TH63502）C6150A
答：1）T:镗床
H:自动换刀
2)C:车床
A:第1次重大改进
（各1分）
3.保证机器装配精度的工艺方法有哪些？
答：保证机器装配精度的工艺方法有互换法、选择法、修配法和调整法。
（各1分）
4．试指出下图中在结构工艺性方面存在的问题，并提出改进意见。
（1）（2）
答：（1）退刀槽的宽度尺寸不一致，应该为相同。
（2）没有退刀槽，孔底应增加退刀槽。
（各2分）
5.图所示零件，外圆及两端面已加工好（外圆直径D）。
现加工槽B，要求保证位置尺寸L和H。
试确定加工时必须限制的自由度。
答：,,,
x z x z
r r))
（各1分）
五、如图所示，用端面车刀车削端面，试标出背吃刀量、切削层公称宽度及公称厚度；且标出主偏角、副偏角、前角、后角、副前角、副后角、刃倾角。
(共10分)
（各1分）
六、计算题(每小题15分，共30分)
1.车一批轴的外圆，其图纸规定的尺寸为Φ01.020-，根据测量结果，此工序的分布曲线是正态分布，其025.0=σmm ，曲线的顶峰位置和公差的中点相差，偏于左端，试求其合格率和废品率。
附表F （z ）=
dz e z
z
2
21
-
⎰π
解：0.50.03
0.50.10.03
3.20.025
A
A x T Z σ
σ+⨯+=
=
=
=（3分）
0.50.03
0.50.10.03
0.80.025
B
B x T Z σ
σ
-⨯-=
=
=
=（3分）
查表得
4993.0)(=A Z F （2分）
2881.0)(=B Z F （2分）
合格率为：%74.78%100)2881.04993.0(=⨯+（3分） 废品率为：%26.21%100)74.781(=⨯-（2分）
2.今加工如下图所示一轴及其键槽，图纸要求轴径为Φ0
032.035-mm ，键槽深度尺寸为0
2.031-mm,有关加工过程如下：1）半精车外圆至Φ0
1.06.35-mm ；2）铣键槽至尺寸A 1；3）热处理；4）磨外圆至Φ
0032.035-mm ，加工完毕。
求工序尺寸A 1。
解：画出工艺尺寸链,0310.231A -=,是封闭环,（3分）
000.1
0.0535.617.82R --==,000.0320.0163517.52
r --==,r 和A 1是增环，R 是减环(3分) 列出公式得：31131131
1A A r R ESA ESA ESr EIR EIA EIA EIr ESR
=+-⎧⎪=+-⎨⎪=+-⎩（3分）
代入数据得：1113117.517.8
00(0.05)
0.2(0.016)0
A ESA EIA =+-⎧⎪=+--⎨⎪-=+--⎩
（3分） 所以得：05
.0184.013.31--=A （3分）。
