节流阀说明书

合集下载

节流阀介绍和说明

节流阀介绍和说明

节流阀介绍及说明

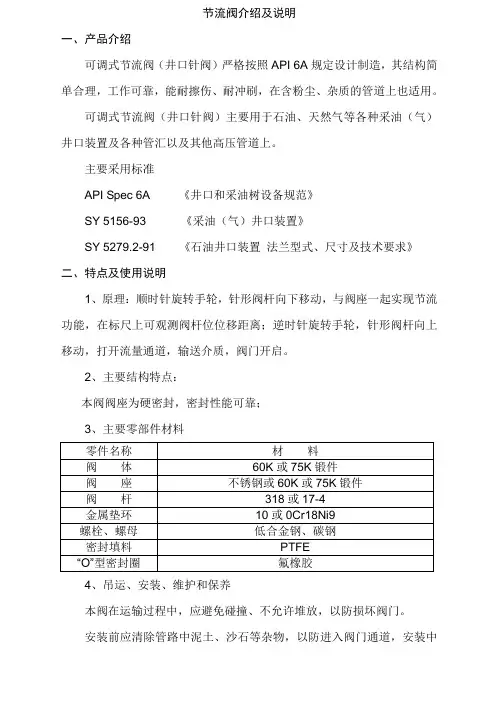

一、产品介绍
可调式节流阀(井口针阀)严格按照API 6A规定设计制造,其结构简单合理,工作可靠,能耐擦伤、耐冲刷,在含粉尘、杂质的管道上也适用。

可调式节流阀(井口针阀)主要用于石油、天然气等各种采油(气)井口装置及各种管汇以及其他高压管道上。

主要采用标准
API Spec 6A 《井口和采油树设备规范》
SY 5156-93 《采油(气)井口装置》
SY 5279.2-91 《石油井口装置法兰型式、尺寸及技术要求》
二、特点及使用说明
1、原理:顺时针旋转手轮,针形阀杆向下移动,与阀座一起实现节流功能,在标尺上可观测阀杆位位移距离;逆时针旋转手轮,针形阀杆向上移动,打开流量通道,输送介质,阀门开启。

2、主要结构特点:
本阀阀座为硬密封,密封性能可靠;
3、主要零部件材料
4、吊运、安装、维护和保养
本阀在运输过程中,应避免碰撞、不允许堆放,以防损坏阀门。

安装前应清除管路中泥土、沙石等杂物,以防进入阀门通道,安装中
禁止重敲击阀门任何部位。

本阀顺时针为关,逆时针为开;应严格按有关安全操作规程进行,严禁随意松动阀盖上任何紧固件,以确保安全。

本阀不应在露天存放,不应近火,存放保管环境应干燥,温度在0°C~30°C之内,严禁杂物灰尘进入通道;定期在转动处、填料压盖、注脂嘴等部位涂防锈油。

可能发生的故障及排除方法:。

节流阀使用说明书

节流阀使用说明书

节流阀使用说明书节流阀使用说明书一、产品概述节流阀是一种流量控制元件,通过改变通道面积来控制流体流量。

它广泛应用于液压、气动和流体控制系统中,能够实现精确的流量调节和压力控制。

二、工作原理节流阀是通过减小通道面积来减小流体流量,从而实现对流量的控制。

当流体通过节流阀时,由于通道面积的减小,流体的速度会增加,压力会降低。

节流阀的结构简单,可靠性高,能够实现精确的流量控制。

三、使用场景节流阀广泛应用于液压、气动和流体控制系统中,特别是在需要精确控制流量的场合,例如机械手、机械臂、自动化生产线等。

四、操作方法1、在安装节流阀之前,需要检查管道是否清洁,以免杂质进入节流阀。

2、将节流阀安装在管道上,确保密封良好,以免泄漏。

3、根据需要调节节流阀的开口度,开口度越大,流量越大;开口度越小,流量越小。

4、在使用过程中,需要经常检查节流阀的工作状态,如有异常应及时处理。

五、注意事项1、在调节节流阀时,应注意不要过分调节,以免损坏节流阀。

2、在使用过程中,应注意避免节流阀受到冲击和振动,以免损坏节流阀。

3、在更换节流阀时,应选用与原来型号一致的节流阀,以免影响使用效果。

六、维护保养1、定期清洗节流阀,清除杂质和污垢,以保证其正常工作。

2、对于长期不使用的节流阀,应做好防锈处理,以保证其正常工作。

3、在维护保养过程中,如发现节流阀有损坏或异常,应及时更换或维修。

七、总结本说明书介绍了节流阀的工作原理、使用场景、操作方法、注意事项和维护保养等内容,以便用户能够正确使用和维护节流阀。

在使用过程中,还应注意安全,避免出现意外情况。

如有疑问,请及时联系生产厂家或专业技术人员进行咨询。

机器人使用说明书机器人使用说明书关键词:机器人、使用、说明书尊敬的用户,欢迎您使用我们的机器人产品。

本说明书旨在向您提供机器人的使用指南和相关信息,以帮助您充分了解其功能和使用方法。

我们的机器人是一款智能设备,可以代替人类完成各种任务,具有高精度、高效率的特点。

JLK65-70Z使用说明书

JLK65-70Z使用说明书
额定温度级别:PU(-29℃~+121℃);
产品材料级别:EE
产品规范级别:PSL3
性能要求级别:PR1
法兰连接型式:API6A6BX法兰。
3、工作原理与结构说明
3.1本阀主要由阀体、阀座、阀芯、阀杆、阀杆螺母、阀杆螺母等零件组成。详见附图。
3.2该阀的阀芯、阀座均采用耐磨性和抗冲蚀性好的特殊材料制成,因而能大大增加阀门的使用寿命。
公称通径:65mm
适用温度:-29℃~121℃
材料级别:EE
规范级别:PSL3
性能级别:PR1
本产品经检验符合API SPEC6A规定动作要求,同意出
厂。
检验员:
质管部部长:
总经理:
二OO六年月日
设计文件名称使用说明书jlk6570zsm产品型号名称jlk6570z可调式针形节流阀共2页第1页1主要用途与适用范围jlk6570z可调式针形节流阀是kq786570采油气井口装置的主要节流设备在装置中利用该阀可实施油气井的压力控制和流量调节
设计文件名称
使用说明书
产品型号、名称
JLK65-70Z可调式针形节流阀
设计文件名称
使用说明书
产品型号、名称
JLK65-70Z可调式节流阀
共2页
第2页
5.2阀门在使用前应进行三次密封试验,保证各连接部位不得有渗漏现象。
5.3阀门与管线进行连接安装时,只需在阀门的端部装上BX153垫环;再将配
对法兰用螺栓、螺母联接,并均匀紧固即可。
6、常见故障的排除
6.1当阀座或阀芯冲蚀后,应拆卸该零件并掉面使用或更换。
共2页
第1页
1、主要用途与适用范围
JLK65-70Z可调式针形节流阀是KQ78-65/70采油气井口装置的主要节流设备,在装置中利用该阀可实施油气井的压力控制和流量调节。

可调节流阀说明书.

可调节流阀说明书.

JFK系列可调式节流阀Adjusted Choke Valve使用说明书Service Manual承德江钻石油机械有限责任公司Chengde Kingdream Petroleum Machinery Co., LTD.2006年yy 10月mm1. 概述可调式节流阀主要用于钻井过程中控制井通压力。

通过调整节流阀阀芯提升高度进行节流,实现井控。

该阀按API标准设计制造,具有耐腐蚀性能,使用安全可靠。

2. 主要技术规范3. 结构说明(见示意图)3.1阀座、阀杆表面均采用耐冲蚀的特殊材料,使用寿命长。

3.2 具有较大的阀体腔和柱塞式阀芯结构,较之通常的针型结构节流阀, 具有较大的流量, 可较大地消除节流时的震动,减少噪声。

阀体节流出口通道设有耐磨衬套,增加了使用寿命。

3.3 阀体上设有注油嘴,便于现场加润滑脂。

3.4 阀杆顺时针旋转为“关”逆时针旋转为“开”。

3.5该阀为针式结构,即能用于节流,也能截止流量。

4. 维护与保养4.1 更换阀座及密封件将阀盖螺母松开,手轮、阀杆、阀盖及密封件便可一并抽出,用专用工具(随阀配带)取出阀座,根据阀座及密封圈的损程度作相应更换。

该阀结构简单,使用方便,易于维护保养。

4. 易损件可调式节流阀示意图1. GeneralAdjusted choke valve is used during drilling course to control well bore pressure. Adjust the 通过调整节流阀阀芯提升高度进行节流,实现井控。

该阀按API标准设计制造,具有耐腐蚀性能,使用安全可靠。

3. Structure (see figure)3.1 阀座、stem表面均采用耐冲蚀的特殊材料,使用寿命长。

3.2 具有较大的阀体腔和柱塞式阀芯结构,较之通常的针型结构节流阀, 具有较大的流量, 可较大地消除节流时的震动,减少噪声。

阀体节流出口通道设有耐磨衬套,增加了使用寿命。

节流阀

节流阀

节流阀是通过改变节流截面或节流长度以控制流体流量的阀门。

将节流阀和单向阀并联则可组合成单向节流阀。

节流阀和单向节流阀是简易的流量控制阀,在定量泵液压系统中,节流阀和溢流阀配合,可组成三种节流调速系统,即进油路节流调速系统、回油路节流调速系统和旁路节流调速系统。

节流阀没有流量负反馈功能,不能补偿由负载变化所造成的速度不稳定,一般仅用于负载变化不大或对速度稳定性要求不高的场合。

节流阀的性能要求对节流阀的性能要求是:·流量调节范围大,流量一压差变化平滑.内泄漏量小,若有外泄漏油口,外泄漏量也要小;·调节力矩小,动作灵敏。

安装与维护事项节流阀的安装与维护应注意以下事项:该阀经常需要操作,因此应安装在易于方便操作的位置上。

安装时要注意介质方向与阀体所标箭头方向保持一致。

节流口堵塞原因:1、油液中的机械杂质或因氧化析出的胶质、沥青、碳渣等污物堆积在节流缝隙处。

2、由于油液老化或受到挤压后产生带电的极化分子,而节流缝隙的金属表面上存在电位差,故极化分子被吸附到缝隙表面,形成牢固的边界吸附层,吸附层厚度一般为5~8微米,因而影响了节流缝隙的大小。

以上堆积、吸附物增长到一定厚度时,会被液流冲刷掉,随后又重新附在阀口上。

这样周而复始,就形成了流量的脉动。

3、阀口压差较大时,因阀口温度高,液体受挤压的程度增强,金属表面也更易受摩擦作用而形成电位差,因此压差大时容易产生堵塞现象。

定义:维持阀进口压力近于恒定,系统中多余的流体通过该阀回流的压力控制阀。

作用:一种液压压力控制阀。

在液压设备中主要起定压溢流作用和安全保护作用。

定压溢流作用:在定量泵节流调节系统中,定量泵提供的是恒定流量。

当系统压力增大时,会使流量需求减小。

此时溢流阀开启,使多余流量溢回油箱,保证溢流阀进口压力,即泵出口压力恒定(阀口常随压力波动开启)。

安全保护作用:系统正常工作时,阀门关闭。

只有负载超过规定的极限(系统压力超过调定压力)时开启溢流,进行过载保护,使系统压力不再增加(通常使溢流阀的调定压力比系统最高工作压力高10%~20%)。

M33x2 ISO 7789 比例节流阀 说明书

M33x2 ISO 7789 比例节流阀 说明书

用途 带内置集成型电控器的比例节流阀非常适合用 在压力需要频繁改变的液压系统中,可满足工 业和工程机械应用领域中要求阀-对-阀的重复 性高、便于安装、操作舒适和控制精度高的液 压系统。比例节流插件非常适合安装在控制 块、板式块体和NG10的叠加块中(请参见样本 2.3)。钢材料或铝材料块体插孔加工刀具可以 租用或购买,请参考见样本2.13。
目录 一般技术规格 …………………………………1
型号代码
D N V PM33 -
-
#
机能符号 ………………………………………1 流量控制阀
液压技术规格 …………………………………2 电气控制 ………………………………………2
常闭 比例阀,内置集成型电控器 螺纹插件M33×2
起动 ……………………………………………2 接 线 图 ………………………………………… 2
50
北京分公司 Tel: +86 10 5969 3960 Fax: +86 10 5969 3958
样本号
2.6-560C 3/4 版本 08 30
尺寸/剖面图 现场总线接口
比例节流阀
插孔图 按ISO 7789-33-01-0-98
M33x2
(2) (1) (1) 有关插孔图纸和插孔刀具的详细资料, 请参见样本2.13-1005
比例节流阀
Q=f(p) 流量-压力-特性曲线(I=IG) (预设定值信号=100%)
� ����� �� �
��
� � � � � �� � �
� � �� �� � ���� ��
��
��
� � �� �� � ���� ��
��


��
���

SMC节流阀说明

SMC节流阀说明

产品名称:SMC节流阀说明
节流阀是通过改变节流截面或节流长度以控制流体流量的阀门。

将节流阀和单向阀并联则可组合成单向节流阀。

节流阀和单向节流阀是简易的流量控制阀,在定量泵液压系统中,节流阀和溢流阀配合,可组成三种节流调速系统,即进油路节流调速系统、回油路节流调速系统和旁路节流调速系统。

节流阀没有流量负反馈功能,不能补偿由负载变化所造成的速度不稳定,一般仅用于负载变化不大或对速度稳定性要求不高的场合。

节流阀使用说明书

节流阀使用说明书

一、前言
低温节流截止阀广泛用于气体、液体管道系统中,起节流降压截止作用,具有结构简单、调节方便、密封可靠、适用性广。

二、阀门主要性能规范
1、公称通径:10~200mm
2、公称压力:1.6~4.0MPa
3、出口调节压力:根据设计调节系统设定。

(0.01~0.6MPa)
4、使用温度:-200~+40℃低温调节阀
5、适用介质:氧、氮、氩、空气、二氧化碳、天然气、乙炔
(氧气、乙炔、天然气均需作脱脂处理)
6、连接形式:焊接
7、阀体材料:不锈钢、铜、碳钢
三、工作原理及结构说明
该阀与管路连接为焊接式,采用手动旋转手轮,阀杆在梯形螺纹的带动下,阀杆带动阀顶同阀体的密封座组成密封副,对介质起截止作用,由锥形阀顶和密封座改变通路截面积来调节流量和压力.
四、使用维护
1、阀门应存放在干燥室内、零件轻放,产品不得有任何磕、
碰、伤等缺陷。

2、阀门安装时阀门介质流向应一致。

3、管道安装好后,应将管内焊渣、油污、残存物吹除干净,
有特别要求的,在安装前作特别处理后再装上,用于氧气、乙烯、天然气介质的须作脱脂处理。

(用于乙炔介质时禁止用铜材质)
2002年8月。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

铸钢节流阀Cast steel Throttle valve
使




Operation Manual
双达阀门股份有限公司
Shuangda valve co., ltd
一、用途和性能规范 Usage and specification
1.本产品适用于水、油品、蒸汽等管路上做调节用,具有流阻小、启闭灵活、寿命长、
安全可靠等优点。

2.适用温度:-29~425℃。

Service temperature: -29~425℃.
3.常温下实验压力按下表规定:
Test pressure under normal temperature
二、采用的主要标准 Standards adopted
①设计制造按GB12236-89、API600的规定;
Design and Manufacture: GB12236-89、API600
②试验和检查按GB/T13927、API598的规定;
Test and Inspect: GB/T13927、API598
③法兰尺寸按ANSIB16.5、GB/T9113、JB/T79的规定;
Flanged Dimension: ANSIB16.5、GB/T9113、JB/T79
④结构长度按ANSIB16.10、GB12221的规定;
Face to face: ANSIB16.10、GB12221
⑤阀门压力-温度等级按GB9131、ANSIB16.34的规定。

Pressure and Temperature: GB9131、ANSIB16.34
三、阀门的结构特点:Valve structure features
4.本阀门靠旋转手轮带动阀杆螺母使阀杆升降而带动阀瓣作垂直于流体的直线位移来
达到调节的目的。

5.本阀门关闭时手轮按顺时针方向旋转(手轮上设有标记)
Valve is shut off through turning hand wheel in clockwise direction.(marks engraved on hand wheel)
6.本阀门结构简单、密封可靠、维修方便
The valve style is simple, sealing is reliable, and maintenance is convenient.
7.采用上密封结构,能辅助填料密封,且维修方便。

Back seat structure makes it assisting packing sealing and easy maintenance.
8.密封面焊有耐磨材料,增强密封性能和提高使用寿命。

Sealing surface is welded with durable material, which enhances the sealing performance and increases the usage time.
四、阀门主要零件材料 Main parts materials
五、安装、操作和保养 Installment, operation and maintenance
1.细心的拆卸阀门的包装物,对照材料,规范和明细表等清单,检查标签和标牌。

查看所选用的阀门型号,法兰尺寸,结构长度是否与系统的压力,温度等条件
相适应。

Remove the packing stuff carefully, and check the material specification and packing
list, exam the tag and id plate. Inspect valve type, flange dimension, face to face.
2.检查阀门内部是否清洁,有无异物和危害性的腐蚀,如有请进行清洗干净后进
行安装。

Inspect valve internal part is clean or not, it should be cleaned of before installment,
if there is any corrosion stuff.
3.手轮不允许做起吊用。

Hand wheel and actuator should be hanged.
4.阀门安装好后,请用水清洗管道,去除安装时可能带来的废物,以防止密封面
被划伤。

Valve should be cleaned after installed. Incase sealing surface is scratched by
scrap irons.
5.对于法兰连接的具体安装步骤及注意事项请查阅〈〈MSS 阀门用户指南〉〉。

Flange conned valves should be installed as per <<MSS valve user’s manual>>. 六、可能发生的故障及排除方法:Accident and Solution
七、注意事项 Points for attention
1.阀门材料的选用及其使用中变质的可能性和必要的定期检查由用户负责考虑
User should concern material choosing and deteriorated during using and
periodically inspection.
2.本阀门设计只考虑一般工况,如有特殊要求,须在合同中注明。

Valve designed
with concerning general working condition, special requirements should be
mentioned in the purchase order.
3.阀门工作温度范围不得超过性能规范定,超过(含瞬间)此范围引起的后果完全
是用户的责任。

Working temperature should not excess performance specification, if it did,
it’s user’s responsible.
4.阀门工作过程中的体表温度可能引起人体接触烫伤,用户必须在相应部位设置警
示标志。

Temperature of valve may cause scald to human, so user should put warning
mark on relevant parts during using.
5.阀门运行过程中不得焊接修理和表面涂漆。

No welding and painting during valve in service
6.阀门在受压状态下不得拆卸。

Not disassembling, when pressure is hold.
7.阀门在修理中需按第4条表中材料匹配。

Valve repair should follow material specification chart.
8.本阀门用户在使用中必需定期检查,更换。

Valve should be checked and changed periodically.。
