心电图机操作培训
邦健6010心电图机操作培训
多功能
便携式
邦健6010心电图机不仅具有常规的心电图 检测功能，还可以进行动态心电图监测、 心电监护等多种功能。
该心电图机采用便携式设计，方便医护人 员在床边、急诊室、手术室等不同场景下 使用。
02 操作流程
开机与关机
开机
按下电源键，等待机器启动，自 检完成后即可开始使用。
关机
按下关机键，机器将自动保存当 前记录并退出，等待片刻即可关 闭电源。
机器出现故障，无法正常工作。
解决方法
如遇到无法解决的问题，请联系 厂家或专业维修人员进行检修。
预防措施
定期进行设备保养，避免超负荷 使用；注意设备存放环境，避免
潮湿和高温。
04 注意事项
使用前的准备
01
检查电源线是否完好， 确保电源连接稳定。
02
确认导联线未破损、无 断裂，并检查导联线的 接口是否完好。
03
确保心电图机放置在平 稳的台面上，避免剧烈 震动或移动。
04
清洁心电图机的表面， 保持清洁卫生。
操作过程中的注意事项
01
02
03
04
在操作过程中，确保导联线的 连接正确，避免出现错接或反
接的情况。
确保患者身体静止，避免剧烈 运动或移动，以免影响心电图
的准确性。
在记录心电图时，确保心电图 机处于正常工作状态，避免外
连接导联线
将导联线与心电图机 连接，确保连接牢固。
将导联线连接到患者 的胸部、四肢等部位， 确保电极片粘贴牢固。
根据需要选择合适的 导联，通常包括12个 导联。
记录心电图
选择合适的纸速和增益，以适应 不同患者和检查需求。
按下开始键开始记录心电图，确 保记录过程中无干扰和中断。
心电图操作知识培训
前
锁 腋腋
正 中
骨 中
前中
线
线 线线
2
V3
V
4
5
6
10分钟内完成首份心 电图并及时传输至上 级医疗机构
患者未到，信息先到 ——院前诊断
院前启动 √术前准备 √
知情同意 √ 导管室准备
区域协同急救网络的流程
绕行急诊科及CCU 直接进入导管室
缩短FMC-to-B
4.
建立救治点沟通微信群，及时传输心电图至上级医疗机构
急性胸痛患者救治流程
• 1.对所有疑诊急性心肌梗死的患者应在10min内完成首份心电图并及 时传输至上级医疗机构，
• 2.根据上级医疗机构指引进行相应的医疗处置，完成胸痛中心要求的 时间节点记录和并请记录
谢谢！
心电图操作知识培训
标志性症状是胸痛识别的重点
呈压迫性 紧缩性
烧灼感 刀割样或沉重感
一般位于胸骨后 可放射至颈部、 下 颌 、 上腹部 、肩部、背部或左 前臂
左胸骨或整个胸部
颈部、下颌
肩部、手臂内侧
上腹部
背部
2
胸痛识别的其他症状
少部分人表现为 胸 闷、气急等不适
最为严重的ACS直接表现为心跳骤 停
也就是所谓的“猝死”
除胸痛外还有： 出汗、恶心呕吐、心慌， 甚至眼前发黑、晕厥等
3
什么是心电图？
心电图（ECG）是利用 心电图机从体表记录心 脏每一心动周期所产生 电活动变化的曲线图形
心脏的电活动
传统的十二导心电图机多基于威尔逊（wilson）导联体系，这种 导联体系发展的最熟，也是医学界公认度最高的导联体系
心电图机操作培训课件.
心电图机操作培训课件.一、教学内容本课件主要依据《医疗器械操作与维护》教材第十章“心电图机的使用与维护”进行设计。
详细内容包括：心电图机的基本原理、操作流程、常见故障处理以及日常维护。
二、教学目标1. 掌握心电图机的基本原理及其操作方法；2. 学会分析并解决心电图机使用过程中出现的常见问题；三、教学难点与重点教学难点：心电图机的操作流程及其故障处理；教学重点：心电图机的基本原理、操作方法及日常维护。
四、教具与学具准备1. 教具：心电图机、投影仪、教学PPT；2. 学具：笔记本电脑、心电图机操作手册、维修工具。
五、教学过程1. 实践情景引入（10分钟）：通过展示心电图机在实际操作中的应用场景，引发学生对心电图机的兴趣。
2. 理论讲解（30分钟）：（1）心电图机基本原理：介绍心电图机的工作原理、电极放置位置等；（2）操作流程：详细讲解心电图机的操作步骤，包括开机、参数设置、导联切换等；（3）常见故障处理：分析心电图机使用过程中可能出现的故障，并提出相应的解决方法；（4）日常维护：强调心电图机维护与保养的重要性，介绍具体的维护方法。
3. 例题讲解（20分钟）：通过具体实例，讲解心电图机的操作流程及注意事项。
4. 随堂练习（10分钟）：让学生分组操作心电图机，巩固所学知识。
5. 互动环节（10分钟）：解答学生在操作过程中遇到的问题，引导学生进行思考。
六、板书设计1. 心电图机基本原理；2. 心电图机操作流程；3. 常见故障处理及日常维护。
七、作业设计1. 作业题目：请简述心电图机的基本原理、操作流程及日常维护方法。
2. 答案：略。
八、课后反思及拓展延伸1. 反思：本节课结束后，教师应反思教学过程中是否存在讲解不清楚、学生掌握不牢固等问题，并在下次课程中进行改进。
2. 拓展延伸：鼓励学生在课后查阅相关资料，了解心电图机在其他领域的应用，提高学生的知识面。
同时，组织学生参观医院心电图室，加深对心电图机操作的理解。
心电图操作培训ppt课件完整版
借助互联网和移动通信技术，实现远程心 电图检查和诊断，为偏远地区和基层医疗 机构提供更便捷的服务。
多学科融合
个性化服务
心电图检查将与心血管内科、急诊科等多 学科紧密融合，形成综合性的心血管诊疗 体系。
针对不同人群和疾病类型，提供个性化的心 电图检查方案和服务，提高检查的针对性和 有效性。
THANKS FOR WATCHING
波形识别
P波、QRS波群、T波等各 波形的特点及意义。
操作前准备工作及注意事项
环境准备
确保室内环境安静，温 度适宜，避免电磁干扰
。
患者准备
患者应处于平静状态， 避免剧烈运动、情绪波
动等。
设备检查
检查心电图机电源、电 极、导联线等是否完好 ，确保设备正常运行。
注意事项
操作前核对患者信息， 向患者解释检查过程及 配合事项，取得患者合
感谢您的观看
T波
代表心室快速复极时电位变化，T波方向与QRS主波方向 一致。在R波为主的导联上，T波振幅不应低于同导联R波 的1/10。
U波
代表心室后继电位，U波出现提示存在低血钾或心肌缺血 等情况。
02 心电图机操作规范
心电图机结构与功能介绍
主要结构
包括记录器、放大器、滤 波器、电源等部分。
功能特点
能够捕捉心脏电活动信号 ，并将其转化为可视化的 波形图，用于评估心脏功 能。
量、更换药物种类等，以提高治疗效果和减少副作用。
监测药物副作用
03
某些药物可能对心脏电生理产生影响，通过心电图检查可以及
时发现并处理药物引起的心律失常等副作用。
06 心电图操作培训总结与展 望
本次培训成果回顾与总结
培训目标达成

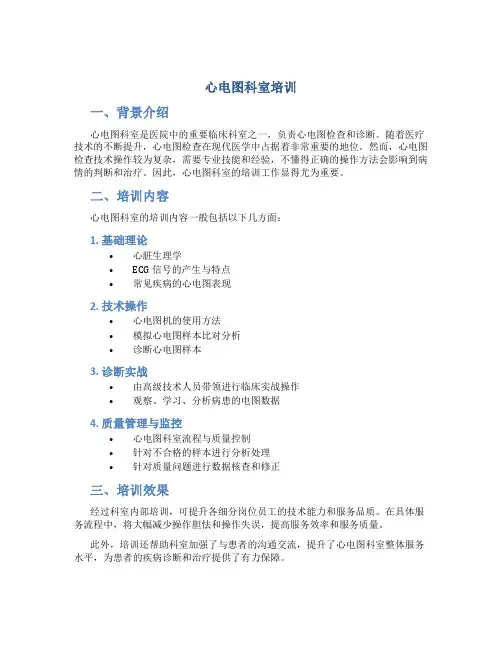

心电图科室培训
心电图科室培训
一、背景介绍
心电图科室是医院中的重要临床科室之一，负责心电图检查和诊断。
随着医疗技术的不断提升，心电图检查在现代医学中占据着非常重要的地位。
然而，心电图检查技术操作较为复杂，需要专业技能和经验，不懂得正确的操作方法会影响到病情的判断和治疗。
因此，心电图科室的培训工作显得尤为重要。
二、培训内容
心电图科室的培训内容一般包括以下几方面：
1. 基础理论
•心脏生理学
•ECG 信号的产生与特点
•常见疾病的心电图表现
2. 技术操作
•心电图机的使用方法
•模拟心电图样本比对分析
•诊断心电图样本
3. 诊断实战
•由高级技术人员带领进行临床实战操作
•观察、学习、分析病患的电图数据
4. 质量管理与监控
•心电图科室流程与质量控制
•针对不合格的样本进行分析处理
•针对质量问题进行数据核查和修正
三、培训效果
经过科室内部培训，可提升各细分岗位员工的技术能力和服务品质。
在具体服务流程中，将大幅减少操作胆怯和操作失误，提高服务效率和服务质量。
此外，培训还帮助科室加强了与患者的沟通交流，提升了心电图科室整体服务水平，为患者的疾病诊断和治疗提供了有力保障。
四、
心电图科室的培训工作是对医院服务质量的提升至关重要的一部分，针对性强的培训工作也将极大地提升心电图科室的整体服务水平。
我相信在有关心电图科室的培训工作中，我们将不断探寻与完善服务之路，为更多的病患带来更精准而扎实的医学治疗。
心电图机使用培训计划
心电图机使用培训计划培训目的：本培训旨在帮助医护人员掌握心电图机的使用方法，提高其对心电图检查的准确性和效率，保障患者的健康和安全。
培训对象：本培训面向医院和诊所的医生、护士和技术人员，以及相关专业院校的学生。
培训内容：本培训分为理论培训和实践操作两部分，主要涵盖以下内容：一、理论培训1. 心电图基础知识：心电图的概念、意义、常用心电图图谱等；2. 心电图的解读：心电图的读图方法、正常波形和异常波形的识别；3. 心电图仪器的结构和原理：心电图机的主要部件和功能、工作原理、使用注意事项等；4. 心电图操作流程：心电图检查的步骤、常见操作技巧和注意事项；5. 心电图异常情况处理：常见的心电图异常情况的识别和处理方法；6. 心电图记录与保存：心电图记录的格式要求、保存和归档的方法。
二、实践操作1. 心电图仪器的启动和设置：如何正确启动心电图仪器并进行基本设置；2. 心电图的导联接法：心电图仪器的导联连接方式和操作步骤；3. 心电图的记录和保存：如何正确进行心电图记录和保存，并向医生提交检查结果。
培训方式：本培训以讲授、演示和实践操作相结合的方式进行，通过专业医护人员的现场示范和讲解，帮助学员快速掌握心电图机的使用方法。
培训时间和地点：本培训可根据需求定制培训时间和地点，一般为2天的时间，地点可在医院、培训中心等适宜的场所进行。
培训师资：本培训由具有丰富临床经验和培训经验的医护人员担任培训讲师，确保培训质量。
培训评估：培训结束后，将对学员进行培训成果的评估，以评估学员对心电图机使用方法的掌握程度，并及时调整培训内容，以提高培训效果。
培训效果：经过培训，学员将能够熟练掌握心电图机的使用方法，准确读取心电图图谱，规范操作流程，提高心电图检查的准确性和效率。
注：本培训计划为一般性内容，具体实施过程和方式可根据实际情况进行调整。
心电图机的使用方法和操作流程培训记录
心电图机的使用方法和操作流程培训记录The use and operation of an electrocardiogram (ECG) machine are essential skills for medical professionals. 心电图机的使用和操作对于医疗专业人士来说是必不可少的技能。
Training on how to properly use and interpret ECG readings is crucial for providing quality patient care. 培训如何正确使用和解释心电图读数对于提供优质的患者护理至关重要。
First and foremost, it is important to understand the basic components of an ECG machine. 首先，了解心电图机的基本组成部分是很重要的。
This includes the electrodes, leads, cables, and the machine itself. 这包括电极、导联、电缆以及心电图机本身。
Training should cover how to properly attach the electrodes to the patient, as well as how to connect the leads to the machine. 培训应该包括如何正确地将电极贴在患者身上，以及如何连接导联到心电图机上。
Secondly, operators must be trained on the correct placement of the electrodes on the patient’s body. 其次，操作人员必须接受关于如何正确放置电极在患者身上的培训。
This is crucial for obtaining accurate readings and ensuring the ECG machine functions properly. 这对于获得准确的读数并确保心电图机正常工作至关重要。
医学心电图机的使用ppt培训课件
主要内容
1. 心电图（ECG）的概念 2. 心电图机的使用原理 3. 心电图检查的主要临床意义 4. 福田FX-7202多道自动分析心电图机 5. 心电图操作前准备 6. 十二导联心电图各导联的连接方法 7. 心电图机的操作流程 8. 如何识别正常和异常心电图 9. 心电图的测量方法 10.心电图机的维护
心电图检查意义
心电图检查是反应心电活动的无创性检查。
主要临床意义：
① 显示各种心律失常，并可反映都对其治疗效果;反映心肌受 损、供血和坏死现象。
② 观察某些药物在应用过程中对心肌的影响。 ③ 反映某些电解质紊乱（对血钾不正常变化有快速直视的临床
参考意义）对心肌的影响，并可观察其变化作为治疗的参考。
5、关机。 6、 取下心电图纸。标记：患者姓名、性别、
年龄、检查时间，（根据需要分别注明各 导联）。
心电图
第一步 : 找“P”波，它代表心房肌除极的电位变化 如有P波 ---“P”波的波型特点是否正常。时间: ﹤0.12s 振幅：肢导联﹤0.25mv 胸导联﹤0.20mv Ⅰ、Ⅱ、aVF、V4-V6直立，aVR导联倒置，其他导联随便。 第二步 : 看PR间期，从P波的起点至QRs波群的起点。 代表心房开始除极的时间。时间：0.12 — 0.20 S 第三步 : 看QRS波，代表心室肌除极的电位变化 时间:0.06～0.10s
福田FX-7202多道自动分析心电图机
. 记录方式热线阵打印 . 记录速度10、12.5、25、50mm/s . 记录纸折纸110×40×20mm . 110mm宽记录纸 . 电源要求AC：100-240V，50/60Hz， DC：9.6V(充电
电池) ．交直流两用
环境准备
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.定期充电
4.避免高温、受潮、尘土、撞击
5.用后盖防尘套
6.定时检测
谢
谢观看
故障排除
1、来自交流电源干扰：其特点是呈锯齿状，频率为每秒50周～60周。 2、来自患者方面因素：因寒冷、紧张产生肌肉震颤或体位移动，过度呼
吸运动等，均可产生干扰。
3、操作不当引起的干扰：如电极板缚得过紧；导电胶太少；操作者与患
者接触；未接地线等。
故障排除
常见的3种干扰现象
维护保养
1.使用完毕及时整理和消毒 2.导联线等使用时切忌用力牵拉和扭折
注意事项
8.如发现胸壁导联有无法解释的异常T或U波时，应检查电极是否松动脱 落，或尝试将电极的位置稍微偏移一些，此时若波形变为完全正常，
则可认为这种异常的T波或U波是由于心脏冲撞胸壁，使电极的极化电
位发生变化而引起的伪差。
9.如果发现Ⅲ和/或aVF导联的Q波较深，应重复描记这些导联的心电图。
若此时Q波明显变浅或消失，则可考虑横膈抬高所致，反之不能排除 外下壁心肌梗死。
需要分别注明各导联）。
注意事项
1.注意室温调节和检查环境的隐蔽性。 2.患者在准备检查前应充分休息，取仰卧位，放松肢体；如患者放置电 极部位的皮肤污垢或毛发过多，应先清洁皮肤或剃毛。 3.在使用过程中患者和仪器只能通过导联线连接。应尽量避免不必要的 干扰因素。 4.为减少电极与皮肤的空隙，增加导电性能，应直接使用导电膏涂擦放 置电极部位的皮肤。涂导电膏时应根据导联放置位置，相互分开，不
3.判断药物对心脏的影响：如ቤተ መጻሕፍቲ ባይዱ地黄、奎尼丁、胺碘酮等。
4. 判断水与电解质紊乱：特别钾代谢失常，能提示高钾血症、低钾血症。
心电图导联
1、肢导联：有双极肢导联和加压单极肢导联两种。 1）双极肢导联（标准导联）：有Ⅰ、Ⅱ、Ⅲ三个。
心电图导联
2）加压单极肢导联：有avR、avL、avF三个。
※肢导联的导线有红、黄、绿、黑4种颜色。红色连接右上肢；黄色连接 左上肢；绿色连接左下肢；黑色连接右下肢。
心电图导联
2.胸导联： 自胸部电极引出的电位经过一个电阻至心电放大器输入端的正极，将负
极连接中心电端，中心点的电位基本不随心脏激动而变化。
胸导联是单极导联，引出的电压就是胸电极安放处的身体表面的心脏激
动时的电位变化。
V1 V2
胸骨右缘第四肋间。 胸骨左缘第四肋间。
V3 在V2和V4连线的中点。
V4 在锁骨中线第五肋间。
标电压10mm/mv。
3 、检查描笔的位置，调针至心电图纸正中。
4、 按开始键开始描记心电图。
心电图机操作流程
5、按Ⅰ、Ⅱ、Ⅲ、aVR、aVL、aVF、V1、V2、V3、V4、V5、V6、 V7、 V8导联的顺序描记心电图。 完成录图。
6、关机。
7、取下心电图纸。标记：患者姓名、性别、年龄、检查时间，（根据
激性饮料和食物或吸烟后检查。
做好解释，尤其是初试者，消除紧张心理。嘱受检者在检查时确保：
无手机、手表等电、磁、金属物品与患者接触， 四肢平放 、肌肉放
松，身体不要移动保持平静呼吸，不可以讲话，丝袜、衣裤会引起导 电不良，要暴露受检者手腕、双下肢内侧，松解衣扣。
皮肤准备
在受检者两手腕关节内侧上3cm，及两内踝上7cm处，酒精棉球擦拭皮 肤，安放四肢电极
V5： 黑色-左腋前线第五肋间与V4平行
V6： 紫色-左腋中线第五肋间与V4平行
连接胸导联注意点
胸骨的宽度因人而异，大约 在4cm左右。在胸骨两侧第四 肋间安放 V1 、 V2 时注意二者 的间距。
心电图机操作流程
接通电源，功能选择静态心电图检查 1、 开机。
2 、按定标，走纸速度等键。横轴定标时间：走纸速度25mm/s、纵轴定
V5
V6
左腋前线与V4同一水平面上。
左腋中线与V4同一水平面上。
环境准备
保持室内温暖需大于18摄氏度，防止寒战。安静，屏风遮挡。 检查床不宜过窄，需大于80厘米，以免因为肌紧张而产生干扰，如床
的一侧靠墙，要确保墙内无电线穿行。
心电图机电源线远离检查床和导联电线，床旁不要摆放其他电器。
用物准备
可涂成一片，避免短路。
注意事项
5.当心电图波形与患者的病情特征不相符合时，应选择其它检查方法来 帮助诊断。
6.对于瓣膜活动、心音变化、心肌功能状态等，心电图不能提供直接判
断，要借助其它的检查方法如来共同诊断。
7.由于心电图的波形改变受生理性、病理性或解剖学变异等诸多因素的
影响，不能单凭心电图作出超越其许可范围的诊断结论。
心电图机的操作
概述
心电图机（ECG）是指能接收心脏产生的微弱电流(mv级)，并记录心电图 的仪器装置。是心脏病诊断和治疗中最常用、最简便的检查手段。
由主机、记录器、导联线3部分组成
有单通道、3通道、12通道等几种类型，我们用的为单通道心电图机。
适用范围
1.心肌、心包疾病 2.心律失常：临床上心电图能正确诊断心律失常的类型及程度。
在心前区导联V1-V6相应部位用酒精棉球擦拭，安放电极 若放置电极部位的皮肤污垢或毛发较多，应先清洁皮肤或剃毛
连接导联
肢体导联 由右上肢到右下肢、顺时针分别连接： 红 黄 绿 黑
胸前导联
V1： 红色-胸骨右缘第四肋间 V2： 黄色-胸骨左缘第四肋间 V3： 绿色-V2与V4连线中点 V4： 茶色-左锁骨中线第五肋间相交处
心电图机的准备：电源线连接良好或备用电充足 充足的心电图纸，并确保心电图纸安装正确，各导联电极对接正确、
连接牢固，各导联线存放规整有序
治疗碗，内备生理盐水棉球
弯盘、手消液
检查准备
核对医嘱，提前评估病人的皮肤状况、合作程度和心理状况。 患者平静时或休息片刻后，取平躺仰卧位，最好避免饱餐后、饮用刺
