说明书2
万用表使用说明书 (2)
万用表使用说明书1. 产品概述万用表是一种能够测量电压、电流、电阻等多种电学量的仪器，常用于电子、电气工程等领域。
本使用说明书旨在帮助用户了解和正确使用万用表。
2. 产品特点•多功能：万用表能够测量各种电学量，如直流电压、交流电压、直流电流、交流电流、电阻等。
•高精度：万用表具有高精度的测量能力，能够提供准确的测量结果。
•便携性：万用表小巧轻便，便于携带和使用。
•安全性：万用表具有电压过载保护和防护措施，确保用户的安全。
•易于操作：万用表配有清晰的显示屏和简单的操作按钮，方便用户进行操作和读数。
3. 使用步骤步骤1：准备工作在开始使用万用表之前，请确保已经进行以下准备工作：•确认电路或元件已经断开电源或关闭电源开关，以防止测量时发生危险。
•检查连接线是否完好，如发现损坏，请更换新的连接线。
•检查万用表的电池电量，确保电池电量充足。
步骤2：选择测量量和量程根据需要测量的电学量，选择相应的测量档位。
一般来说，选择一个合适的量程能够确保测量结果更加准确且保护万用表。
步骤3：连接测试线将测试线的一端插入万用表的“COM”端口，另一端插入相应的测试接点。
确保连接牢固，避免松动造成测量不准确。
步骤4：进行测量•电压测量：将红色测试线连接到电压测量端口，黑色测试线连接到“COM”端口。
将红色测试线连接到测量电压的端点上，并确保测试线不与其他导体接触。
读取显示屏上的电压数值。
•电流测量：将红色测试线连接到电流测量端口，黑色测试线连接到“COM”端口。
在测量电流时，要将测试线连接到电路中断电的位置，并插入断路器来保护输入端口。
•电阻测量：将红色测试线连接到电阻测量端口，黑色测试线连接到“COM”端口。
将测试线连接到电阻元件的两端，读取显示屏上的电阻数值。
步骤5：保养和存储使用完毕后，应及时切断电源，拔掉测试线，并将万用表放置在干燥、清洁的环境中。
定期检查和清洁仪器，确保其正常工作。
4. 注意事项•在使用万用表之前，请仔细阅读本使用说明书，并按照指导进行正确操作。
QB2100柜式控制器 说明书(2)
体报警控制器QB2100型气使用说明书V1.2目录11、产品概述 (3)2、技术指标 (3)3、产品介绍 (4)3、1产品使用 (5)3、2功能设置与操作级别 (7)3、2、1一级菜单操作 (7)3、2、2二级菜单操作 (10)3、2、3三级菜单操作 (11)4、控制器与探测器的链接 (12)4、1控制器尺寸（单位：mm） (12)4、2控制器与探测器的链接 (12)5、配套使用的探测器 (14)5、1技术参数： (14)5、2安装位置： (15)6、产品的维护 (16)6、1注意事项 (16)6、2常见故障的分析与排除 (16)6、3 保修期 (17)21、产品概述QB2100可燃/有毒气体报警控制器，是我公司开发的功能实用，操作方便的可燃/有毒气体报警控制器，可与我公司的可燃/有毒气体探测器共同组成工业用气体报警系统。
控制器亦可通过RS485信号上联至监控中心计算机或图形显示装置。
从而构成远程监控、本地监控、现场监控的多级监控网络，大大提高了监控的实时性、准确性。
该产品采用壁挂式安装，每一个地址对应一个探测器。
通过与探测器的配合使用，并通过控制器单片机对探测器上传的数据进行的各种数据处理，最终完成数据的显示、报警、输出和控制等功能。
本产品的设计、制造及检验均遵循以下国家标准：GB16808-2008 《可燃气体报警控制器》GB12358-2006 《作业场所环境气体检测报警仪通用技术要求》GB15322.1-2003 《测量范围为0~100%LEL的点型可燃气体探测器》2、技术指标安装方式：柜式安装工作电压：主电：220VAC/(50~60)Hz3备电：24VDC/4.6AH（可选）额定功率：≤10W工作温度： 0℃~ + 40℃工作湿度：（10~95）%RH探测器输入：三线制或四线制电源线≥1.5mm2（国标线）信号线≥1.5mm2（双色双绞线）报警方式：声音报警：分故障报警、浓度报警两种不同的声音。
353ND使用说明书(2)
353ND使用说明书由美国EPOXY TECHNOLOGY ING.提供353ND光纤光导胶的使用过程，以下为实际应用时的技术指引，供用户在使用过程中作为参考:组分数目: 2 混合固化后比重固化时间表（最低）*:重量混合比例:注意: 在不使用时容器请密封保存.*请看我们网站的应用注意事项. –总混合量不应超过25g-- 如果A组分在存贮时发生结晶现象, 将容器放入热的烘箱中直到晶体消失. 然后冷却到室温之后在与B组分混合产品描述:EPO-TEK _ 353ND 是双组份, 为高温用途设计的环氧胶，设计为半导体, 混合电路, 光纤, 以及医学上的应用. 此产品以及其装入针筒的预混产品的实用性和可靠性是EPO-TEK著名的产品之一。
EPO-TEK_ 353ND 的优势& 应用注意事项:可通过固化后的颜色判断固化情况固化后符合NASA低溢气率标准半导体的建议应用: 晶圆与晶圆CSP粘接; MEMs制造; 倒装芯片的底封；混合电路的建议应用: 提供传感器的气密性的封装和超真空的密封, 耐高温的封装o 井下石油类光纤传感器，可以耐受>200℃的现场环境光线粘接Telecordia 1221 - 建议的应用o 将光纤封装进金属套管中，传播800- 1550 nm波长范围的光o 光纤器件的封装；光学准直器的粘接, 光电封装的气密封装, V形槽阵列医学上建议的应用:o 在光导管和内窥镜中将光纤束灌封到金属套管中; 能够耐多种杀菌技术包括环氧乙烷，gamma射线、离子束、H202等离子体, 和>200次高压蒸汽灭菌; 非常适合粘接各种表面包括不锈钢、金刚石、钛、黄铜、陶瓷、玻璃和塑料。
o 粘接导管设备包括移植片固定模和引线的粘接o MED-353ND 符合ISO 10993 医疗移植中的生物适应性标准电子配件的建议应用:o 在电容器的构建中作为绝缘体层使用; 层压超声或者喷墨设备中的压电换能器。
Smart_700_IE 触摸屏说明书[2]
![Smart_700_IE 触摸屏说明书[2]](https://img.taocdn.com/s3/m/5e1dab455bcfa1c7aa00b52acfc789eb172d9edf.png)
Smart_700_IE 触摸屏说明书一、产品概述Smart_700_IE 是一款适用于小型自动化系统的可靠的智能 HMI 设备，具有基本的可视化功能和增强的性能。
它采用了增强型 CPU 和存储器，提供了额外的 USB 主机端口，支持免维护电容系统实现的RTC 实时时钟，并拥有改进的触摸显示屏。
它可以通过 WinCC flexible Smart 组态软件进行简单而灵活的编程，实现与 SIMATIC S7-200 SMART PLC 的无缝集成。
二、技术规范---参数 ---值 ---------------------显示屏 ---7 英寸 TFT 彩色触摸屏，分辨率 800 x 480 像素-------处理器 ---ARM Cortex-A8，主频 1 GHz -------存储器 ---256 MB RAM，256 MB ROM -------接口 ---1 x RS422/485，1 x USB 设备端口，1 x USB主机端口，1 x 以太网端口 -------供电电压 ---DC 24 V -------功耗 ---最大 12 W -------工作温度 ---0°C ~ 50°C -------存储温度 ----20°C ~ 60°C -------防护等级 ---前面板 IP65，后面板 IP20 -------尺寸 ---200 x 146 x 34 mm -------净重 ---约 0.6 kg ----三、安装和连接3.1 安装前准备您已经具备了自动化技术与过程通信方面的知识，并了解计算机及操作系统的使用。
您已经阅读了本说明书中的“安全须知”一章，并遵循其中的提示。
您已经选择了一个符合环境要求和防护等级的安装位置。
您已经准备好了所有必要的组件和工具，例如电源线、通信线、螺丝刀等。
3.2 安装步骤1. 在安装面板上切割出一个适合 HMI设备尺寸的开口，开口尺寸为 183 x 136 mm。
Biodropsis BD-2000说明书-2
-3-
BD-2000 使用说明
样品体积 ..................................................................................................28 样品测量...................................................................................................29 数据储存 ..................................................................................................29 10. 预置荧光染料数据库 ................................................................................30 染料数据编辑器.........................................................................................30 11. 光源整合 .................................................................................................31 光源整合检查 ..........................................................................................31 调节光源整合 ..........................................................................................32 12. 可能误差原因 ..........................................................................................33 样品同质性 ..............................................................................................33 样品重叠 ..................................................................................................33 蒸发影响...................................................................................................34 样品体积不足............................................................................................34 13. 维护保养...................................................................................................35 14. 附录..........................................................................................................36 A. 技术参数..............................................................................................36 B. 吸光值计算 .........................................................................................37 C. 浓度技术 (Beer’s Law法) ...................................................................38 D. 联系信息 ............................................................................................38

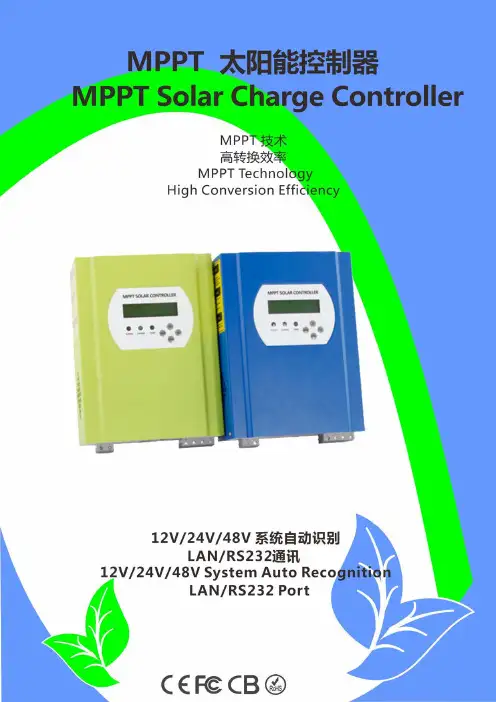

MPPT太阳能充电控制器使用操说明书 2
-一、产品介绍这是一款最大功率点智能跟踪（MPPT）太阳能充放电控制器，比传统的控制器充电效率提高了30%~60%，其具有系统自动识别、PV宽电压范围输入、可为多种蓄电池充电、智能控制放电模式，RS232或LAN通讯等优点，是目前最高端的MPPT太阳能充放点控制器。
二、产品特点1、充电模式MPPT；转换效率高达99%，可比传统的控制器节约30%~60%太阳能电池板；2、12V/24V/48V系统自动识别，方便客户使用；3、PV宽电压范围输入，最大为DC150V；4、记忆功能，保存设置功能；如日期，时间,发电量等；5、充电方式：三阶充（恒流、恒压、浮充），有效了延长了蓄电池的寿命；6、放电模式有常开模式，常关模式，双时段控制开关模式，PV电压控制开关模式，PV控制开+延时关模式等；7、客户可自行选择为4类常用电池（密封铅酸电瓶，排放式电瓶，胶体电瓶，镍镉电瓶）充电，并且可自定义为其它种类的电池充电；8、LCD和LED显示各种参数，如型号，PV输入电压，电池类型，充电电压，充电电流，充电功率，工作状态等；还可为客户加公司名称、网址、LOGO等；9、RS232和LAN通讯，IP和网关地址可自行设置满足全球区域使用，并可提供通讯协议，方便客户统一集成管理；10、提供专业的11国语言上位机软件，可显示和设置充放电系统的整个工作状况和工作参数；11、智能设计，可在线升级，客户享受终生升级服务；12、采用的元器件均为品牌，耐高温不低于105℃，理论设计寿命10年；13、产品符合满足2002/95/EC环保要求，没有镉、氢化物和氟化物等；14、整机配套：整机+光盘（上位机软件）+RS232通讯线+温度传感线+说明书；15、产品通过CE,ROHS,FCC,PSE认证；可配合客户通过各项认证；16、正常保修期二年，并且可提供3~10年延长保修服务；三、产品参数备注：1、我司可为客户定制36V/72V/96V等非常规MPPT控制器，提供OEM和ODM服务；四、产品配套序号数量配件名称11PC控制器整机(蓝色或绿色可选，或OEM)22pc挂耳（用于控制器固定在墙壁）34set螺丝（用于挂耳锁在控制器）41pc RJ45转RS232连接线51pc电池温度传感线62pc保险丝（DC输出）71pc说明书（用户手册）附：五、上位机软件和测试软件如图所示备注：1）产品配套上位机软件，适合于各个PC系统；图示：上位机设置参数界面图示：上位机工作状态界面图示：上位机开关机，发电量清零界面图示：测试软件工作状态界面蓝色外观绿色外观包装配件配套上位机软2）贸易商提供中性的上位机软件和中性光盘，或者带客户LOGO的软件；2）WIN7，WIN8打开软件时，请用管理员身份登入；详见说明书；五、控制器显示和设置信息备注：1）以上显示的信息为我司SMART2在某个时刻工作的举例；不同阶段显示的参数都会变化，如工作模式，充电电流，充电模式，充电功率等；在故障模式下显示故障信息；2）以上有数据显示表示可以更改；有关显示或设置的步骤，请查看说明书；XX六、控制器连接图图-Array备注：1）以上为离网型系统连接图；2）通讯连接方式有多种，详见说明书；七、其他参数请参见设计大纲、技术文件、产品说明书等；八、联系方式深圳市爱庞德新能源科技有限公司。
ABB变频器说明书[2]
![ABB变频器说明书[2]](https://img.taocdn.com/s3/m/372ad779326c1eb91a37f111f18583d049640fc5.png)
ABB变频器说明书一、产品概述高效节能，能够根据负载变化自动调整电动机输出功率，降低能耗和运行成本。
稳定可靠，采用先进的控制算法和保护功能，保证电动机的安全运行和寿命。
灵便多样，提供多种型号和规格的变频器，满足不同的应用需求和场合。
二、产品型号和规格ACS150系列：适合于0.37~4 kW（0.5~5hp）的单相或者三相电动机，主要用于简单的应用场合，如风机、水泵等。
ACS310系列：适合于0.37~22 kW（0.5~30hp）的三相电动机，专为泵和风机应用设计，具有节能优化功能。
ACS355系列：适合于0.37~22 kW（0.5~30hp）的三相电动机，适合于需要精确速度控制和扭矩控制的应用场合，如输送机、起重机等。
ACS550系列：适合于0.75~355 kW（1~500hp）的三相电动机，是一款通用型变频器，可广泛应用于各种工业领域。
ACS580系列：适合于0.75~250 kW（1~350hp）的三相电动机，是一款高性能变频器，具有标准控制程序和多种扩展选项。
ACS800系列：适合于0.55~5600 kW（0.75~6900hp）的三相电动机，是一款高端变频器，可提供多种控制模式和定制化解决方案。
每一个系列的变频器都有不同的型号和规格，具体请参见各系列的产品目录¹²³。
三、产品安装和连接3.1 安装要求选择合适的安装位置，确保变频器周围有足够的空间和通风条件，避免高温、高湿、强磁、强震、强腐蚀等环境。
选择合适的安装方式，根据变频器的尺寸和分量选择合适的支架或者柜体，并固定好变频器。
选择合适的电缆和接线方式，根据变频器的额定电压和电流选择合适规格的电缆，并按照正确的接线图连接好输入端子、输出端子、控制端子等。
具体的安装步骤和方法，请参见各系列变频器的硬件手册。
3.2 连接图![ABB变频器连接图](graphic_art("ABB变频器连接图"))四、产品操作和设置4.1 操作面板![ABB变频器操作面板](graphic_art("ABB变频器操作面板"))显示屏：用于显示变频器的运行状态、参数、故障等信息，以及进行菜单选择和参数修改。
LD9202EN安装使用说明书(2)
第一章 概 述
联动控制盘
LD9202EN 是依据 GB10806-2006 消防规范设计开发的，通过 CAN-BUS 总线 与本公司生产的 EN 系列控制器配套使用，最多可控制 64 路现场设备。对每个 设备既可以多线控制也可总线控制；该盘还具备按键保护、现场信息上传、线 路故障检测以及输出线过流保护等功能。
一路进行数据设置。 设置每一路时所需的信息如下： 盘号(panel_No.)：表示该手动盘在该手动报警系统中的编号。此号由手动盘 上的拨码开关确定。拨码开关的第 1－6 位分别表示盘号由低到高的 6 个二进 制位，当拨到“on”位置时表示相应的位为 1，否则为 0。假定用 bit6-bit1 分别表示拨码开关的第 6－1 位的状态，那么手动盘的盘号计算方法应该是： 盘号＝32*bit6+16*bit5+8*bit4+4*bit3+2*bit2+bit1 例如下图中：
3.1 结构特征........................................... 1 3.2 工作原理........................................... 2 第四章 技术特性........................................... 2 第五章 安装与调试......................................... 3 5.1 安装说明........................................... 3 5.2 数据设置........................................... 3 5.3 面板信息说明....................................... 5 5.4 8 路多线输出板使用说明 ............................. 6 5.5 调试............................................... 7
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4 专用铣床夹具设计4.1 夹具设计任务在机床上加工工件时,为了使工件在该工序所加工的表面能达到规定的尺寸和位置公差要求,在开动机床进行加工之前,必须使工件占有一正确的位置,并保证在加工过程中能够保持定位位置不变.为此,必须对工件进行定位和夹紧。
对夹具体的要求：(1)有适当的精度和尺寸稳定性专用夹具应有合理的定位方案，合适的尺寸公差和技术要求，并进行必要的精度分析，确保夹具体加工后尺寸稳定，并且对铸造夹具体要进行时效处理；(2)提高生产效率根据任务书要求本工件为中批量生产，需采用简单的高效快速夹紧装置，以缩短辅助时间，提高生产效率。
(3)工艺性好，使用性好专用夹具的结构设计应简单、合理便于加工、装配、检验和维修。
使零件在夹具中装卸方便，夹具在机床上装夹、找正方便。
(4)有足够的强度和刚度。
在加工过程中，夹具体在切削力紧力的作用下，应不会产生不允许的变形和振动。
(5)结构工艺性好。
在保证强度和刚度的前提下，夹具体应力求结构简单便于制造、装配和体验；体积小、重量轻，便于操作。
该夹具结构简单，操作方便，即可用于下一道工序，可达到很高的生产效率，成为在立式钻床上钻孔的专用夹具。
(6)排屑方便，必要时设置排屑装置。
(7)在机床上安装稳定可靠。
(8)经济性好除考虑专用夹具本身结构简单、标准化程度高、成本低廉外，还应根据生产纲领对夹具方案进行必要的经济分析，以提高夹具在生产中的经济效益。
本产品为中批生产，考虑到夹具的刚度、强度和工艺性要求，采用铸造夹具体结构，优点是工艺性好，可铸出各种复杂形状，具有较好的抗压强度、刚性和抗振性。
但生产周期长，需进行时效处理，以消除内应力。
材料采用HT200，用于切削负荷大、振动大的场合。
本夹具要用于精铣槽16H11，对槽16H11的要求有：槽宽16H11 精度等级为IT12级，槽深8H12 精度等级为IT12级，槽两侧面粗糙度为3.2，槽底面粗糙度为6.3，槽两侧面关于基准A的垂直度要求为：0.08。
因此，在本道工序加工时，我们应首先考虑保证槽的各加工精度，如何提高生产效率，降低劳动强度。
4.2 拟定夹具结构方案与绘制夹具草图1.确定工件定位方案，设计定位装置拟定加工路线的第一步是选择定位基准。
定位基准选择必须合理，否则将直接影响所制定的零件加工工艺规程和最终加工出的零件质量。
基准选择不当往往会增加工序或使工艺路线不合理，或是使夹具设计更加困难甚至达不到零件的加工精度（特别是位置精度）要求。
因此我们应该根据零件图的技术要求，从保证零件的加工精度要求出发，合理选择定位基准。
此零件图没有较高的技术要求，也没有较高的平行度和对称度要求，所以我们应考虑如何提高劳动效率，降低劳动强度，提高加工精度。
Φ25的孔和其两端面都已加工好，为了使定位误差减小，选择已加工好的φ25孔和其端面作为定位精基准，来设计本道工序的夹具，以两个销和两个已加工好的φ25孔的端面作为定位夹具。
定位元件为一个平面和两个定位销，定位板用两个M6的螺栓和两个直径为5mm的圆柱销固定在夹具体上，限制3个自由度。
两销选择一个圆柱销和一个菱形销，圆柱销限制2个自由度，菱形销限制1个自由度，选取圆柱定位销为孔与销间隙配合。
综上所述知,工件的的六个自由度被完全限制,工件已实现完全定位。
本工序选用的定位基准为一面两孔定位，所以相应的夹具上的定位元件应是一面两销。
因此进行定位元件的设计主要是对菱形销（如图4-1）和圆柱销（如图4-2）进行设计。
图4-1 菱形销图4-2 圆柱销由加工工艺孔工序简图可知两工艺孔中心距g L :126.11g L mm = 由于两工艺孔有位置度公差，所以其尺寸公差为mmLg 03.01.031=⨯=δ 所以两工艺孔的中心距为 126.110.03mm ±，取两定位销中心距尺寸为126.11010.0±，而两工艺孔尺寸为φ25H7mm ，φ60H12mm 。
菱形销与圆柱销的设计计算过程如下：（1）确定两定位销中心距尺寸x L 及其偏差Lx δx L =g L =126.11mmLx δmm Lg 01.003.031)31~51(=⨯==δ（2）确定圆柱销直径1d 及其公差1d δ1d =D 1=25mm （1D —基准孔最小直径）1d δ取h6，所以圆柱销尺寸为φ250013.0-（3）菱形销的宽度b 和Bmm b 4= B=22-2=20mm(4）菱形销与基准孔的最小配合间隙 min2min 2)(D b X Lg Lx δδ+= 式（4-1）代入数据由公式（4-1）得mm X 0027.03.060)03.001.0(4min 2=++⨯=∴（5）菱形销直径2d 及其公差菱形销的最大直径为min 2min 2min 2X D d -==60.3-0.0027=60.2973mm按菱形销一般经济制造精度，其直径公差带为6h ，则菱形销直径为 d 2=φ60.297h6=φ60.2970019.0-=φ60297.0278.0++mm（6）转角误差计算 L X X 2tan max 2max 1+=∆α=11.1262)278.03.0()013.0021.0(⨯-++=0.00022mm 由α∆引起的定位误差αζ∆⨯=tan 11.126=0.028mm 。
所以，该方案可行。
2.定位误差的计算要保证工件加工精度，定位误差必须控制在一定的范围之内。
一般精度加工中，取定位误差为零件公差的（21～51） 即≤∆D (21～51)K ζ。
由于基准重合，故基准不重合误差为B ∆=0。
由于两定位销，定位孔之间存在间隙二引起的转角误差在整个加工面上的最大偏移量为基准位移误差。
故基准位移误差y ∆=0.014mm 。
y ∆+∆=∆B D =（0+0.014）mm=0.014<k 31ζ<(11.031⨯；031⨯） 由此可知，此定位方案满足零件加工定位要求。
3.确定工件的夹紧方案，设计夹紧装置为了提高加工效率，缩短辅助时间，决定用简单的螺母作为夹紧机构。
在机械加工过程中工件受到切削力，工件的重力，离心力等外力的作用和影响，为了保证工件在这些外力的作用下能在夹具中保持正确的定位，使工件不发生位移或产生震动，一般在夹具中都需要夹紧装置。
(1)切削力的计算由公式 F V F z Fw q u e y z X p F n d z a f a C F 0=其中： 修正系数0.1=v k 30=F C 83.0=F q 0.1=F X 65.0=F y 83.0=F u 8=P a z=24 0=F w得 F=889.4N因在计算切削力时，须把安全系数考虑在内。
安全系数 K=4321K K K K其中：1K 为基本安全系数1.52K 为加工性质系数1.13K 为刀具钝化系数1.14K 为断续切削系数1.1所以 N KF F 7.1775=='(2)夹紧力的计算选用夹紧螺钉夹紧 由()F K f f N '=+21其中f 为夹紧面上的摩擦系数，取25.021==f fF=z P +G G 为工件自重 N f f F N 4.355121=+'=∴夹紧螺钉： 公称直径d=20mm ，材料45钢 性能级数为6.8级MPa B 1006⨯=σ MPa Bs 480108=⨯=σσ螺钉疲劳极限：MPa B 19260032.032.01=⨯==-σσ 极限应力幅：MPa k k k m a 76.511lim ==-σεσσμ许用应力幅：[][]MPa S a a a 3.17lim==σσ螺钉的强度校核：螺钉的许用切应力为 [][]s sστ=[s]=3.5~4 取[s]=4得 []MPa 120=τ []τπ≤=⨯8.2242cHd F 满足要求[]σπ≤=⨯⨯MPa d Nc 1543.12经校核： 满足强度要求，夹具安全可靠，使用快速螺旋定位机构快速夹紧，调节夹紧力调节装置，即可指定可靠的夹紧力。
夹紧装置如图4-3所示。
图4-3 夹紧装置3.确定导向方案，设计导向装置为了保证铣刀与定位元件的位置，在铣床夹具上常设有对刀装置。
对刀装置由对刀块和垫板组成。
垫板由两个M6的螺钉和两个直径为5的圆柱销固定在夹具体上。
对刀块由两个M6的螺钉和两个小端直径为3的圆锥销固定在垫板上。
对槽16H11的加工采用对刀块确定刀具位置，对刀块根据JB/T8031.2--1999选取。
且在此设计选用直角对刀块。
如图4.4所示。
图4-4直角对刀块4.确定夹具体结构型式及夹具在机床上的安装方式考虑夹具的刚度、强度和工艺性要求，采用铸造夹具体结构。
如图4.5所示。
图4-5 夹具体4.3 绘制夹具装配总图当夹具的结构方案确定之后，就可以绘制夹具总装配图。
夹具装配图如附录所示。
一般先绘制总装配草图，经审核后在绘制总装配图。
（1)绘制总装配图时应注意的问题：绘制总装配图时，除应遵循国家机械制图标准的规定外，还应注意夹具设计中的一些习惯与规定。
如：1)尽可能采用比例为1：1，以求直观不产生错觉。
2)被加工工件应用双点划线表示。
在图中做假想的透明体处理，不会遮挡夹具上的任何线条。
在图中只需表示工件外形轮廓及其主要表面。
3)按定位元件，对刀元件，夹紧装置，其他机构和辅助元件及夹具体的顺序绘制整个夹具结构图。
4)视图的数量尽量少，以能完整，清晰的表示出整个结构为原则。
5)工件在夹具中应处于夹紧状态（2）绘制总装配图的顺序先用双点化线绘出工件的轮廓外形，示意出定位基准面和加工面的位置然后把工件视为透明体，按照工件的形状和位置依次绘出定位，夹紧，导向及其他元件和装置的具体结构，最后绘制夹具体，形成一个夹具整体。
装配图如图4-6所示。
图4-6 装配图4.4 夹装配图具上标注尺寸、配合及技术要求1.最大轮廓尺寸夹具体最大轮廓尺寸为443mm,180mm,125mm。
2.确定定位元件之间的尺寸与公差菱形销与圆柱销之间的尺寸为126.11，菱形销与定位板，圆柱销与定位板的配合尺寸为：H7/h63两耳板之间的距离为4074确定定位元件与夹具体的尺寸与公差定位销中心线与夹具底面的平行度公差为为0.005。
5铸造夹具体的技术要求(1)进入装配的零件及部件（包括外购件、外协件），均必须具有检验部门的合格证方能进行装配。
(2)零件在装配前必须清理和清洗干净，不得有毛刺，飞边，氧化皮，锈蚀，切屑，油污，着色剂和灰尘等。
(3)装配前应对零、部件的主要配合尺寸，特别是过盈配合尺寸及相关精度进行复查。
(4)装配过程中零件不允许磕、碰、划伤和锈蚀。
总结与致谢在课程设计即将结束之际我向所有帮助过我的老师和同学说一声，谢谢！我想没有他们的帮助，课程设计就会做得很困难。
在此之前我总是莫名其妙感到茫然，不知道从何下手。
