盘柜安装技术交底
盘柜吊装安全技术交底
7、吊车，平板车在使用或移动过程中，任何施工人员不得坐在上面。
8、凡是作业高度超过1.5米的施工人员必须系好安全带。
9、作业时所有相关人员必须到施工现场跟踪监控，作业人员之间应互相配合，按“三不伤害”的要求进行作业。
审核人
交底人
接受交底人签足够的防护栏杆。
3、为确保安全，应由专业架子工在平台周围用架子进行扩展，并在其两侧做出有足够保护措施的防护栏杆。
4、因电控楼0m已铺好瓷砖，故盘柜在移动过程中应在地板上铺上破旧被褥，以免破坏地面。
5、吊车回转半径内有升降机缆风绳、烟道支架、脚手架等，各作业人员均应熟悉了解现场环境，并设置专业监护人员一名，维护该区域安全环境。
安全技术交底记录
编号
工程名称
江苏如东25MW秸秆发电示范项目
交底时间
2007年9月8日
施工单位
中国十五冶如东项目部
分项工程名称
盘柜吊装
交底提要
盘柜吊装作业要求
内容：
1、在拆除土建脚手架时，应由专业架子工进行。在拆除原有脚手架前应在其上或其下300mm先固定一根脚手架。同时须知，只能拆除指定脚手架，所有作业应符合“安全第一”原则。
热控盘柜安装技术交底
4.7防范重点及危险控制点：
a、盘撬动就位时人力应足够，指挥应统一，以防止倾倒伤人；通道狭窄处应防止挤伤。
b、盘柜底部加橡皮垫时，不得将手指伸入盘底；成排盘安装时，防止靠盘时挤伤手。
4.8职业健康安全管理方案
4.9执行《施工用电管理程序》、《安全施工作业票管理程序》和《安全设施管理程序》。
交底人员签名：
注：本表一式三份，一份留存，一份交上级承包单位，一份交业主。
3.3安装好的盘柜应挂牌提示：‘精密设备，严禁碰撞”。
4、职业健康安全风险及防护
4.1盘柜施工对施工人员的职业健康危害因素及防护：
4.2夏季施工要防止中暑，要准备防暑药品及饮用水。
4.3电子间、控制室消防器材应布置到位。
4.4在使用冲击电锤打孔时应戴好口罩及防护镜，以防混凝土粉尘对人体的侵害。
4.5在易燃易爆区域内从事电焊作业应开动火作业票，设专业人进行监护，不得擅自动火作业。
固。底座安装完毕后，清理施工现场，施工人员做好相关施工记录，待验收合格后方可进行下道工序。
1.3盘柜运输及检查
PLC盘柜应不拆除盘柜外包装，直接运输至现场。在现场安装前拆除外包装。在搬运过程中，应听从起重工的统一指挥操作。在板车上要固定牢固，防止滑脱。运至0米层楼梯处，4~6人将盘柜抬下，沿楼梯运至电控楼16.5米层电子设备间。拆下外包装，班组长指定专人检查盘柜外观，并做好记录，如有异常应及时上报施工、质检、物资部门。盘柜钥匙应由专人收集上交材料员，盘运进控制室后放置于安装位置附近，并用油布或塑料布包好。
成排盘固定好后，检查两盘间螺丝孔，应相互对正，否则应用圆锉修正或用电钻重新开孔。用钢板尺贴靠检查相邻两盘的盘面，合适后拧紧连接螺栓。再次复查垂直度、水平度、盘间隙要求满足工艺质量标准。施工人员做好有关记录。盘柜安装好后，应用塑料布保护好，并在显眼处贴上“精密设备、严禁碰撞”的警示牌。

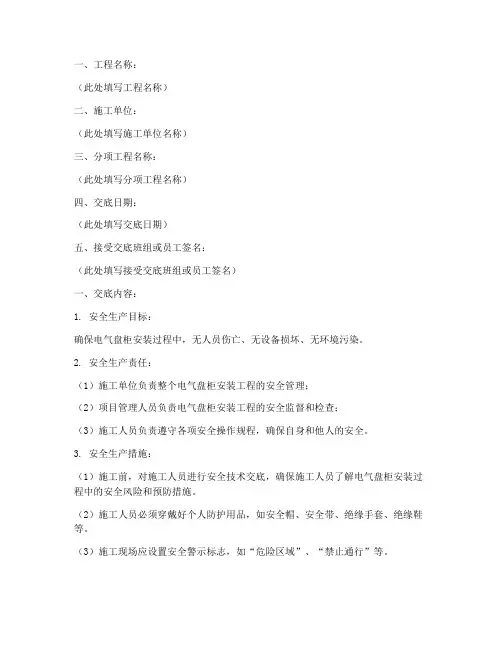

电气盘柜安装安全技术交底模板
一、工程名称：（此处填写工程名称）二、施工单位：（此处填写施工单位名称）三、分项工程名称：（此处填写分项工程名称）四、交底日期：（此处填写交底日期）五、接受交底班组或员工签名：（此处填写接受交底班组或员工签名）一、交底内容：1. 安全生产目标：确保电气盘柜安装过程中，无人员伤亡、无设备损坏、无环境污染。
2. 安全生产责任：（1）施工单位负责整个电气盘柜安装工程的安全管理；（2）项目管理人员负责电气盘柜安装工程的安全监督和检查；（3）施工人员负责遵守各项安全操作规程，确保自身和他人的安全。
3. 安全生产措施：（1）施工前，对施工人员进行安全技术交底，确保施工人员了解电气盘柜安装过程中的安全风险和预防措施。
（2）施工人员必须穿戴好个人防护用品，如安全帽、安全带、绝缘手套、绝缘鞋等。
（3）施工现场应设置安全警示标志，如“危险区域”、“禁止通行”等。
（4）电气盘柜安装过程中，严禁擅自改变施工方案，如需调整，必须经过项目管理人员批准。
（5）施工过程中，应保持施工现场的整洁，及时清理施工现场的杂物和废弃物。
（6）施工过程中，注意用电安全，严禁私拉乱接电线，确保用电设备符合国家标准。
（7）施工过程中，注意防雷、防触电、防火灾等安全风险，及时采取相应措施。
（8）施工过程中，注意防止高空坠落，如需进行高空作业，必须佩戴安全带，并设置安全防护措施。
（9）施工过程中，注意防止物体打击，确保施工现场的设备、材料等固定牢固。
4. 施工人员安全操作规程：（1）施工人员必须熟悉电气盘柜安装的操作规程，严格按照规程进行操作。
（2）施工人员必须遵守施工现场的安全规定，不得擅自离岗、串岗。
（3）施工人员必须定期参加安全教育培训，提高安全意识。
（4）施工人员发现安全隐患，应立即报告项目管理人员，并采取措施消除隐患。
二、施工工艺：1. 施工准备：（1）熟悉电气盘柜安装图纸，了解施工要求；（2）准备施工所需的工具、材料、设备；（3）检查施工现场的安全设施，确保符合要求。
技术交底(成套配电柜安装)
3.4.2.1柜（盘）安装。应按施工图纸的布置，按顺序将柜放在基础型钢上。单独柜（盘）只找柜面和侧面的垂直度。成列柜（盘）各台就位后，先找正两端的柜，在从柜下至上三分之二高的位置绷上小线，逐台找正，拒不标准以柜面为准。找正时采用0.5mm铁片进行调整，每处垫片最多不能超过三片。然后按柜固定螺孔尺寸，在基础型钢架上用手电钻钻孔。一般无要求时，低压柜钻φ12.2孔，高压柜钻φ16.2孔，分别用M12、M16镀锌螺丝固定。允许偏差见表2-31。
2.1.2安装使用的材料：
2.1.2.1型钢应无明显锈蚀，并有材质证明，二次结线导线应有带“长城”标志的合格证。
2.1.2.2镀锌螺丝、螺母、垫圈、弹簧垫、地脚螺栓。
2.1.2.3其它材料：铅丝、酚醛板、相色漆、防锈漆、调和漆、塑料软管、异型塑料管、尼龙卡带、小白线、绝缘胶垫、标志牌、电焊条、锯条、氧气、乙炔气等均应符合质量要求。
3.7.4.6拆除临时电源，将被拆除的电源线复位。
3.8送电运行验收：
3.8.1送电前的准备工作
3.8.1.1一般应由建设单位备齐试验合格的验电器、绝缘靴、绝缘手套、临时接地编织铜线、绝缘胶垫、粉沫灭火器等。
3.8.1.2彻底清扫全部设备及变配电室、控制室的灰尘。用吸尘器清扫电器、仪表元件，另外，室内除送电需用的设备用具外，其它物品不得堆放。
5.4未经允许不得拆卸设备零件及仪表等，防止损坏或丢失。
6应注意的质量问题
6.1成套配电柜（盘）及动力开关柜安装应注意的质量问题见表2-33。
7应具备的质量记录
7.1两部颁发的生产许可证。
7.2产品合格证。
7.3设备材料进货检验记录。
7.4自互感记录。
常产生的质量问题和防治措施表2-33
配电盘柜安装安全技术交底模板
一、工程名称：（请填写工程名称）二、施工单位：（请填写施工单位名称）三、建设单位：（请填写建设单位名称）四、施工期限：（请填写施工期限，如：2023年3月1日至2023年6月30日）五、接受交底班组或员工签名：（请填写接受交底班组或员工签名）六、交底内容：1. 安全生产责任：（1）施工单位应严格遵守国家有关安全生产的法律法规，确保施工安全。
（2）建设单位应提供必要的安全生产条件，对施工安全负监督责任。
（3）施工人员应遵守操作规程，确保自身安全。
2. 施工现场安全措施：（1）施工现场应设置明显的安全警示标志，如：禁止通行、危险区域等。
（2）施工现场应设置安全通道，确保人员、车辆通行顺畅。
（3）施工现场应设置安全防护设施，如：安全网、护栏等。
（4）施工现场应设置消防设施，如：灭火器、消防栓等。
3. 配电盘柜安装前的准备工作：（1）施工人员应熟悉配电盘柜安装的相关技术规范和操作规程。
（2）施工人员应掌握配电盘柜的安装工艺和质量要求。
（3）施工人员应熟悉施工图纸，了解配电盘柜的安装位置和接线方式。
4. 配电盘柜安装过程中的安全措施：（1）施工人员应穿戴好个人防护用品，如：安全帽、工作服、手套等。
（2）施工人员应正确使用工具和设备，如：扳手、螺丝刀、电工钳等。
（3）施工人员应确保配电盘柜的安装位置准确，防止安装偏差。
（4）施工人员应确保配电盘柜的接线正确，防止误接、漏接等。
（5）施工人员应确保配电盘柜的接地良好，防止触电事故。
5. 配电盘柜安装后的验收：（1）施工人员应对照施工图纸和规范要求，对配电盘柜进行验收。
（2）施工人员应检查配电盘柜的安装位置、接线、接地等是否符合要求。
（3）施工人员应检查配电盘柜的外观质量，如：有无损伤、锈蚀等。
七、注意事项：（1）施工人员应遵守施工现场的安全规定，不得擅自更改安全措施。
（2）施工人员应加强自我保护意识，防止发生安全事故。
（3）施工人员应相互配合，共同维护施工现场的安全。
盘柜吊装安全技术交底模板
一、工程名称：____________________二、施工单位：____________________三、施工地点：____________________四、交底时间：____________________五、交底内容：一、施工前准备1. 技术人员应充分了解工程图纸、施工方案，熟悉盘柜吊装的技术要求和操作规程。
2. 施工人员必须持证上岗，了解吊装作业的相关安全知识。
3. 施工现场应设置明显的安全警示标志，确保施工区域安全。
二、吊装设备与材料1. 吊装设备：吊车、卷扬机、索具等设备必须符合国家相关标准，并经专业人员检查合格后方可使用。
2. 吊装材料：钢丝绳、吊带、绳卡、保险钩等材料必须符合国家标准，且在有效期内。
三、吊装操作步骤1. 吊装前，应对吊车、卷扬机等设备进行试运行，确保设备运行正常。
2. 吊装时，应由专业人员负责指挥，其他人员不得擅自操作。
3. 吊装过程中，吊车司机应与指挥人员保持密切联系，确保吊装过程安全有序。
4. 吊装过程中，应确保吊装物平稳、牢固，防止发生倾斜、摇晃等现象。
5. 吊装过程中，如遇特殊情况，应立即停止操作，待问题解决后方可继续。
四、安全注意事项1. 吊装人员必须佩戴安全帽、安全带等个人防护用品。
2. 吊装区域应设置警戒线，禁止无关人员进入。
3. 吊装过程中，严禁酒后操作，确保操作人员精神状态良好。
4. 吊装过程中，严禁使用不合格的吊装设备、材料。
5. 吊装过程中，如发现安全隐患，应立即停止操作，并及时上报相关部门。
五、吊装区域安全措施1. 吊装区域应平整、坚实，防止吊装物倾斜、摇晃。
2. 吊装区域应设置安全警示标志，提醒施工人员注意安全。
3. 吊装区域应配备必要的消防器材，确保火灾事故得到及时处理。
六、应急处理1. 吊装过程中，如发生意外事故，应立即停止操作，确保人员安全。
2. 如发生人员受伤，应立即进行现场急救，并拨打120急救电话。
3. 如发生设备损坏，应立即停止使用，并上报相关部门。
电气盘柜接线安全技术交底模板
一、交底项目：电气盘柜接线二、交底内容：1. 作业人员要求：（1）参加电气盘柜接线作业的人员必须具备相应的电工操作资格，且经过专业培训，了解电气盘柜接线的安全操作规程。
（2）作业人员应穿戴好个人防护用品，如绝缘手套、绝缘鞋、安全帽等。
2. 安全注意事项：（1）作业前，应详细检查电气盘柜及接线工具，确保无破损、老化等安全隐患。
（2）在操作过程中，应严格遵守“先接地，后接线”的原则，确保安全。
（3）操作人员应保持良好的身体状态，不得酒后作业。
（4）操作过程中，严禁触摸带电体，如遇紧急情况，应立即切断电源，并采取相应措施。
3. 电气盘柜接线步骤：（1）断开电源，确认电气盘柜内无电压。
（2）按照接线图，依次将导线连接到相应的端子上。
（3）连接完成后，检查导线是否连接牢固，有无松动现象。
（4）检查接线端子是否接触良好，绝缘是否破损。
（5）在确认接线无误后，恢复电源，进行通电试验。
4. 电气盘柜接线过程中的应急处理：（1）若发现接线错误或导线破损，应立即停止操作，切断电源，修复或更换导线。
（2）若操作过程中发生触电事故，应立即切断电源，对触电人员进行急救，并报告相关部门。
5. 作业完成后，清理现场，确保无安全隐患。
三、交底人：XXX四、交底日期：XXXX年XX月XX日五、接受人：1. 项目部管理人员2. 技术质量部3. 安全环保部4. 工程管理部5. 分包单位管理人员6. 施工负责人六、执行情况：1. 作业人员应严格按照本交底内容进行操作，确保施工安全。
2. 项目部管理人员应对作业现场进行监督检查，发现问题及时整改。
3. 安全环保部应定期对作业人员进行安全教育培训，提高安全意识。
本模板仅供参考，具体操作应根据实际情况进行调整。
盘柜安装技术交底
工程名称
***钢铁有限公司发电工程
单位工程
厂用电系统设备安装工程
分项工程
盘柜安装
部位
813S-
内容：
1、盘柜基础：
盘柜就位前，其基础型钢应整洁无杂物，槽钢焊接部位平整。盘柜基础应有三个明显接地点与主接地网可靠连接。基础应凸出地面高度10-20mm
2、盘柜安装要符合下列要求：
交底人签名
交底日期
被交底人签名
垂直偏差每米W15mπι,盘顶最大高差W3mm,相邻两盘顶部偏差≤2mm,成排两盘正面平面偏差W1nmb五面盘以上成排盘面总偏差≤5mm,盘间接缝间隙＜2mnι,底座必须两点接地并且接地良好。盘间连接螺栓、螺丝、垫圈应有镀锌层，不能用直接敲击的方法找正就位。
3、盘柜安装注意事项：
盘内及基础接地要符合GB50169-1992有关规定。安装时要注意盘面油漆及柜内易填部件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
槽钢下料应采用切割机切割，切割面用角向砂轮打磨光滑，当底座较长，槽钢长度不够时，可将两槽钢对焊，要求焊接牢固，型钢应校直，不直度小于1mm/m，全长不直度小于5mm；
底座制作应在平台上制作，制作时应先点焊，然后用榔头敲击调整直角度和平面度，再用钢角尺和水平尺进行微调，待平面度、垂直度和对角线偏差符合安装规后再焊接牢固；
在搬运时，盘门应关闭并锁上。精密的仪表或较重的元件可从盘上拆下，单独搬运，机柜运输时，运输过程中应有保护地面的措施。
搬运入室后，应按盘面布置图及设备表进行下列各项检查工作并做好记录（部件因搬运而螺钉松动者，应同时紧上）：
a.各元件的型号、规是否与设计相符；
b.设备缺陷、缺件的情况和原因；
c.边盘、侧板、盘门、灯箱等是否齐全；
核实地坪标高，根据土建提供的标高用水平仪将标高基准引至盘柜安装处，并做好明显清晰标记 ；
确定底座的安装标高，底座最终表面应比地板高出10~20mm；
底座安装时应做站脚，通过调整站脚的高度来调整盘柜底座的平面度；
安装过程中应随时注意水平仪是否调整在水平位置，如底座安装了一半停工，下次开始安装时应重新找标高基准并复查已点焊固定的部分；
调整完毕后将超出底座的橡皮垫切除，盘柜和底座间可采用夹板固定，切割两根长度比盘柜宽度短5mm左右的角铁，断面处涂刷银粉漆，在两端各钻一，将两扁钢分别放置盘底框上和底座的槽钢表面下，用绝缘螺栓将两夹板连接并压紧，夹板位置可自由调整，每块盘柜用两对夹板固定，分别置于与底框的两侧，固定过程中应保证上夹板和下夹板之间应绝缘，夹板的开位置要保证螺栓穿入后不与盘底框尺寸冲突，具体盘底框尺寸见厂家资料。调整夹板之间的松紧度即可调整盘柜的垂直度，将吊线锤绕在木棍上从盘柜顶部放下，分别测量盘柜顶部和底部至吊线的距离，如距离相等则盘柜垂直。
成排盘柜底座，每两块盘之间应有一横衬，横衬采用槽钢；
去除所有焊接药皮，飞溅物，用钢丝刷除铁锈,然后涂刷防锈漆。
4.1.2 底座安装
检查底座制作是否符合规，如不符合，则重新校正；
察看图纸确定盘柜底座的安装位置，检查所有预埋件尺寸是否符合设计，如有漏埋或尺寸偏移过多则需加装埋铁，垫块四角钻，安装垫块时，先根据图纸确定尺寸，然后在垫铁四角采用金属膨胀螺栓固定；
技 术 交 底 记 录
表1-1
编号
05
工程名称
呼和浩特市土左旗兵州亥光伏设施农业园区130MWp太阳能建筑一体化BIPV项目（升压站部分）工程
交底日期
施工单位
军辉建设安装工程有限公司
分项工程名称
盘柜安装
交底提要
盘柜安装
交底容：
升压站盘柜安装
1围
呼和浩特市土左旗兵州亥光伏设施农业园区130MWp太阳能建筑一体化BIPV项目（升压站部分）工程盘柜安装分项工程
开箱时应使用起钉器，先起钉子，后撬开箱板。如使用撬棍，不得以盘面为支点，并禁将撬棍伸入木箱乱撬。对于带有表计及其他零件的盘，开箱时应尤其小心仔细。拆下的木板应集中堆放，以防钉子扎脚。
向安装室搬运前，应检查安装室是否符合盘柜进入条件，为防止控制室灰尘过大，根据厂家资料查清箱号，根据安装位置逐一运至基础上。必要时应临时固定，以免倾倒。
成排盘柜安装时，将最边缘的盘柜先按照上述法安装，调整完毕后依次安装下一块盘，盘柜与盘柜之间应平齐。全部安装完毕后，检查盘间螺丝，应相互对正，如其位置不对或径太小，应用圆挫修整，或用电钻重新开，但不得使用火焊。然后用镀锌螺栓将全部盘柜连接固定。
就地箱、柜和接线盒应安装在无震动或震动较小处，安装地点如有剧烈震动，应做好防震措施，可加厚橡皮垫，但必须使盘柜紧固。就地箱、柜安装应避开走道、楼梯，如锅炉上的盘柜可在悬空的钢梁处焊接支架，再在支架上焊接盘柜底座，找正法同上，盘柜的正面尽可能靠着走道。
复查位置尺寸和标高，确定尺寸误差符合技术规后再用镀锌扁铁将所有盘柜底座连接并和电气接地网相连；
底座安装完毕后，去除所有焊接药皮，飞溅物，然后涂刷防锈漆，接地扁铁焊缝处或镀锌层被破坏处应涂刷防腐漆。
4.1.3 盘柜的搬运
机柜运输前，应勘查好运输路径，并使道路平整，入口宽敞。
为了搬运便并避免在搬运过程中造成损坏，盘应在控制室或就地安装位置处开箱。如装箱体积过大，则开箱工作可在安装场所附近室外进行，但应随拆随搬，不得堆积过多而影响工作或损坏设备。
d.盘面尺寸及部件位置是否符合设计要求，尤其应检查最高和最低一排表计的高度。
4.4 盘柜的安装
立盘前在底座上铺设厚度为10mm左右的橡皮垫，其宽度应与座型钢宽度相同。立盘时，调整盘柜位（注意正面、反面），将位置调整好，使盘柜立起时盘底框正好落在槽钢底座上，且向正确，再适当调整，使盘底框和底座吻合。安装过程中要让橡皮垫保持固定状态，如有偏移，应立刻调整。盘柜调整位置时，可在盘柜底部垫一块木，用榔头敲击木块即可。
2
焊工
2
负责所有底座制作、基础和垫铁支撑点的焊接
电焊2人
3
辅助工
6
协助安装工完成施工任务
序号
名称
型号规格
数量
1ห้องสมุดไป่ตู้
电动角向磨光机
Φ100
2台
2
切割机
1台
3
锯弓
2把
4
扳手
8″10″
4把
5
电焊工具
2套
6
钢卷尺
5m
4把
7
锉
2把
8
琴线
4卷
9
吊线锤
2付
10
水平尺
500mm
2把
11
榔头
2磅
2把
11
水平仪
1台
1、加工件与材料以及机工具已落实到位。
2、控制室墙壁、柱子、顶棚的粉刷及空调的风道施工完成。
3、施工图已交底、会审。
4、仪表盘柜到达施工现场经检查无误，尺寸符合设计
5、已编制的作业指导书经各相关部门会签。
6、 项目开工报告已获批准。
7、 施工技术交底和安全交底已进行，施工任务单已签发。
4施工法
4.1盘、柜底座安装
4.1.1 底座制作
仔细查看图纸和厂家盘柜资料，确定盘柜底座尺寸，确定成排盘柜安装的底座长度时应考虑盘柜之间的面板尺寸和盘柜安装时的间隙，相邻两盘柜之间的间隙约2mm；
2.1.1施工人员只有在接受施工任务单和技术交底后，并充分理解和熟悉图纸后才能上岗施工。
2.1.2格按照图纸施工，如遇特殊情况应及时向技术员反映，不得擅自处理。
做好施工原始记录。
2.1.3每天工作完成后要把施工现场清理干净。（工完料尽场地清）
2.1.4人员安排:
序号
工种
人数
工作容
备注
1
技术员
1
负责安全技术交底，质量进度控制，一、二级验收
