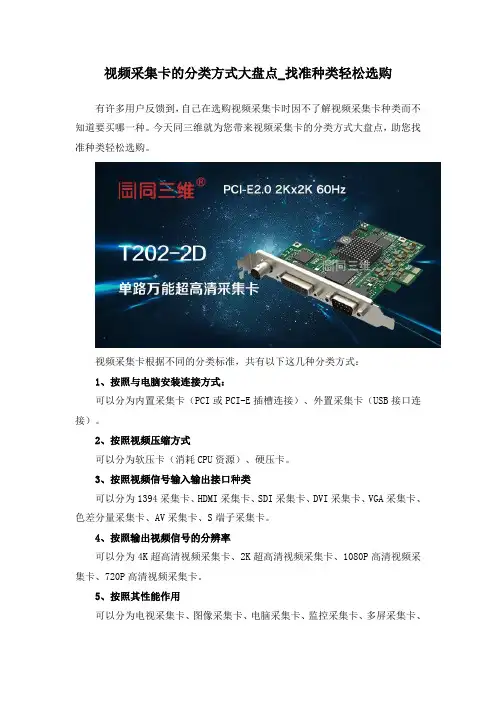

视频采集卡的分类方式大盘点_找准种类轻松选购有许多用户反馈到，自己在选购视频采集卡时因不了解视频采集卡种类而不知道要买哪一种。
今天同三维就为您带来视频采集卡的分类方式大盘点，助您找准种类轻松选购。
视频采集卡根据不同的分类标准，共有以下这几种分类方式：1、按照与电脑安装连接方式：可以分为内置采集卡（PCI或PCI-E插槽连接）、外置采集卡（USB接口连接）。
2、按照视频压缩方式可以分为软压卡（消耗CPU资源）、硬压卡。
3、按照视频信号输入输出接口种类可以分为1394采集卡、HDMI采集卡、SDI采集卡、DVI采集卡、VGA采集卡、色差分量采集卡、AV采集卡、S端子采集卡。
4、按照输出视频信号的分辨率可以分为4K超高清视频采集卡、2K超高清视频采集卡、1080P高清视频采集卡、720P高清视频采集卡。
5、按照其性能作用可以分为电视采集卡、图像采集卡、电脑采集卡、监控采集卡、多屏采集卡、笔记本采集卡、DVR卡、VCD卡、非线性编辑卡（简称非编卡）。
6、按照其用途可分为广播级视频采集卡，专业级视频采集卡，民用级视频采集卡，它们档次的高低主要是采集图像的质量不同。
除上述之外，目前很多高清电视上也提供了DVI接口。
需要注意的是，DVI 接口有多种规范，常见的是DVI-D、DVI-I两种类型，DVI-A出现率不太高。
DVI-D接口（24+1针）：只能接收数字信号，接口上只有3排8列共24个针脚，其中右上角的一个针脚为空。
不兼容模拟信号。
DVI-A接口（24+4针）：只能接收模拟信号，接口上由左侧的3排8列共24个针脚，与右侧的2排2列共4个针脚组成，不兼容数字信号。
DVI-I接口（24+5针）：可同时兼容模拟和数字信号。
兼容模拟信号并不意味着模拟信号的接口D-Sub接口可以连接在DVI-I接口上，而是必须通过一个转换接头才能使用，一般采用这种接口的显卡都会带有相关的转换接头。
以上就是视频采集卡所有的分类方式，大家可以根据自身需求，再按照不同的分类标准进行挑选，就都会找到适合自己使用的视频采集卡了。

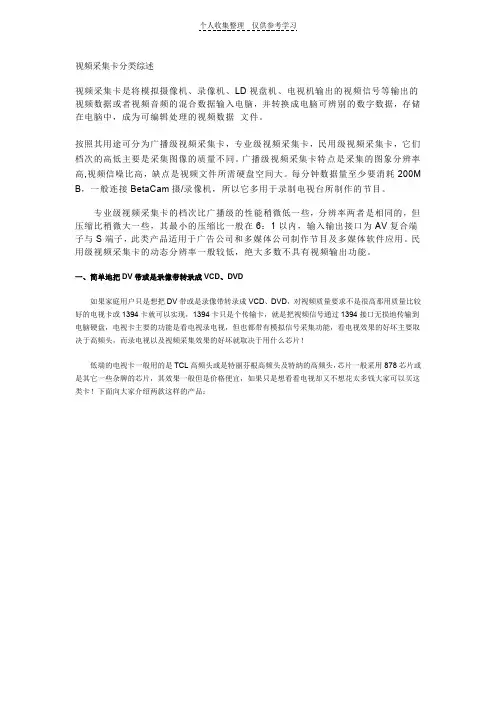

视频采集卡分类综述
视频采集卡分类综述视频采集卡是将模拟摄像机、录像机、LD视盘机、电视机输出的视频信号等输出的视频数据或者视频音频的混合数据输入电脑，并转换成电脑可辨别的数字数据，存储在电脑中，成为可编辑处理的视频数据文件。
按照其用途可分为广播级视频采集卡，专业级视频采集卡，民用级视频采集卡，它们档次的高低主要是采集图像的质量不同。
广播级视频采集卡特点是采集的图象分辨率高,视频信噪比高，缺点是视频文件所需硬盘空间大。
每分钟数据量至少要消耗200M B，一般连接BetaCam摄/录像机，所以它多用于录制电视台所制作的节目。
专业级视频采集卡的档次比广播级的性能稍微低一些，分辨率两者是相同的，但压缩比稍微大一些，其最小的压缩比一般在6：1以内，输入输出接口为AV复合端子与S端子，此类产品适用于广告公司和多媒体公司制作节目及多媒体软件应用。
民用级视频采集卡的动态分辨率一般较低，绝大多数不具有视频输出功能。
一、简单地把DV带或是录像带转录成VCD、DVD如果家庭用户只是想把DV带或是录像带转录成VCD、DVD，对视频质量要求不是很高那用质量比较好的电视卡或1394卡就可以实现，1394卡只是个传输卡，就是把视频信号通过1394接口无损地传输到电脑硬盘，电视卡主要的功能是看电视录电视，但也都带有模拟信号采集功能，看电视效果的好坏主要取决于高频头，而录电视以及视频采集效果的好坏就取决于用什么芯片！低端的电视卡一般用的是TCL高频头或是特丽芬根高频头及特纳的高频头，芯片一般采用878芯片或是其它一些杂牌的芯片，其效果一般但是价格便宜，如果只是想看看电视却又不想花太多钱大家可以买这类卡！下面向大家介绍两款这样的产品：佳的美PT307电视卡，价格约125元影视大师白金版电视卡，价格约130元中端的电视卡一般采用的是菲利浦高频头及菲利浦7130芯片，其视频效果在清析度、色彩方面及视频采集质量都要比以上两种要好，并且能支持遥控开关机等高级功能！在这里也介绍两款产品：映派（Impress）TV卡是一款性价比很高的电视卡，其配备了专业的电视收看软件，内置高清实时压缩引擎，引入低码流高清晰度D1(720X576)的MPEG-2实时压缩引擎,全面提升电视录制效果，轻松压缩MPEG-1、MPEG-2文件，轻松制作VCD、DVD影碟，价格约220元。
睛虹威视频采集卡使用说明书
睛虹威视频采集卡使用说明书睛虹威视频采集卡，一款专为视频行业量身打造的专用设备，它不仅能作为采集卡使用，还可以与智能终端进行实时联动，实现不同终端在相同时间内上传海量的视频。
为数据管理提供了新的思路。
目前睛虹威视频采集卡支持4 K高清和2 K分辨率采集。
可以在PC、手机或平板电脑上直接进行视频文件存储和上传，还支持自定义图像编辑功能，具有强大的图像处理能力。
•一、使用说明睛虹威视频采集卡是一款专门用于监控的视频设备，产品外观小巧、方便携带，支持4 K 分辨率、3 M/S/H.265等高清拍摄，支持SDI/NVR/HDMI高清协议以及DVI数字输出功能。
产品内置锂电池，可提供长达7天的连续监控录像播放。
可满足监控环境和设备使用寿命的要求。
产品支持一键录制4 K/2 K超高清摄像机以及PC版的监控设备记录的监控画面。
产品提供云存储服务，可在不同平台之间的文件共享以及本地存储。
•二、应用步骤1、连接手机：打开设备设置，并进入对应功能。
2、连接网线：进入网线连接，后，将对应功能添加至设备的网口。
3、打开相机，使用睛虹威相机，选择手机与PC,点击“相机”进入相机界面，选择“录制”、“上传”即可。
4、拍摄：通过睛虹威相机采集到卡内所采集到的图像数据，进行图像处理，完成后续工作。
5、上传：通过数据共享的方式，上传到云端服务器上。
•三、连接方式可通过USB接口、WIFI接口等方式进行连接，设备支持RS485、RS485等网络通讯协议。
如果是支持USB接口连接，则需要连接U盘或移动硬盘来存储硬盘内容。
如果不支持USB接口，则需要使用移动硬盘录像机来连接，这样就不需要连接U盘或移动硬盘了。
通过以上方式连接的设备默认为IPAD。
•四、注意事项需在使用过程中，根据实际情况进行设置，如电脑版本、连接稳定性、电源、数据传输速率等。
以确保数据的安全使用，请按照本说明书要求进行操作。
若出现异常，请及时联系睛虹威客服寻求帮助。
睛虹威视频采集卡，为您量身打造。
采集卡使用方法
采集卡使用方法一、什么是采集卡采集卡，也称为捕获卡或录像卡，是一种用于录制和采集音视频信号的硬件设备。
它通常是插在计算机主板上的扩展卡，可以将外部设备（如摄像机、录音设备等）的信号转化为数字信号，并传输到计算机中进行处理和存储。
二、采集卡的分类根据采集的信号类型和接口类型的不同，采集卡可以分为多种类型，包括视频采集卡、音频采集卡、模拟采集卡和数字采集卡等。
1. 视频采集卡：主要用于将模拟视频信号转换为数字信号，并传输到计算机中。
常见的视频采集卡接口有RCA、S-Video、HDMI等。
2. 音频采集卡：用于将模拟音频信号转换为数字信号，并传输到计算机。
音频采集卡通常具有麦克风输入口和线路输入口。
3. 模拟采集卡：可以同时采集视频和音频信号，具有视频输入口和音频输入口。
模拟采集卡可以用于将模拟信号转换为数字信号，并实现视频和音频的同步采集。
4. 数字采集卡：适用于直接采集数字信号的设备，如高清摄像机、数字音频设备等。
数字采集卡通常具有HDMI、SDI等接口。
三、采集卡的使用步骤1. 安装采集卡驱动程序：在使用采集卡之前，需要先安装相应的驱动程序。
驱动程序通常会随采集卡一同提供，也可以从官方网站上下载。
2. 连接外部设备：将需要采集的外部设备（如摄像机、录音设备等）通过合适的接口连接到采集卡上。
根据设备类型和采集卡接口的不同，可以选择合适的连接线缆。
3. 设置采集参数：打开采集卡相关的软件或应用程序，在设置界面中选择采集参数。
这些参数包括视频分辨率、帧率、音频采样率等，根据实际需求进行设置。
4. 开始采集：在设置完成后，点击开始采集按钮，采集卡开始工作，将外部设备的信号转换为数字信号，并传输到计算机中。
采集过程中可以实时预览采集到的信号。
5. 停止采集：在完成采集任务后，点击停止采集按钮，采集卡停止工作。
此时可以保存采集到的音视频文件，或进行后续的编辑和处理。
四、采集卡的注意事项1. 选择合适的采集卡：根据实际需求选择合适的采集卡，考虑采集信号类型、接口类型、采集质量等因素。
视频采集卡 解决方案
视频采集卡解决方案
《视频采集卡解决方案》
随着数字化技术的发展，视频采集和处理已经成为了许多行业的必要工具。
视频采集卡作为一种专门设计用于从视频源采集图像和音频数据的硬件，已经成为了许多行业中不可或缺的设备。
从监控摄像头到医学影像处理，从娱乐媒体到教育培训，视频采集卡都扮演着十分重要的角色。
然而，在选择视频采集卡时，用户常常会面临一系列问题。
首先是采集卡的兼容性问题，不同的设备、操作系统和软件往往需要不同的采集卡来进行适配。
其次是采集卡的性能问题，如图像和音频的采集质量、帧率和延迟等方面的要求会因使用场景而不同。
此外，价格、品牌、服务等方面也是用户在选择视频采集卡时需要考虑的因素。
针对这些问题，市场上有许多视频采集卡的解决方案可供选择。
一些大型IT厂商提供的视频采集卡方案往往具有较高的兼容
性和稳定性，但价格也相对较高。
而一些专业的音视频设备厂商则提供了更加针对特定场景的视频采集卡解决方案，如医疗影像处理、监控系统等。
另外，也有一些中小型厂商提供价格相对较低的视频采集卡解决方案，但在兼容性和性能方面可能存在一些问题。
总的来说，选择适合自己需求的视频采集卡解决方案需要用户充分考虑所需的功能、性能、兼容性和价格等因素。
在选择视频采集卡时，用户可以咨询专业的音视频设备集成商或厂商，
根据自己的实际需求来进行选择。
同时，用户也可以通过网络搜索、论坛交流等方式获取相关信息，以便更好地选择合适的视频采集卡解决方案。

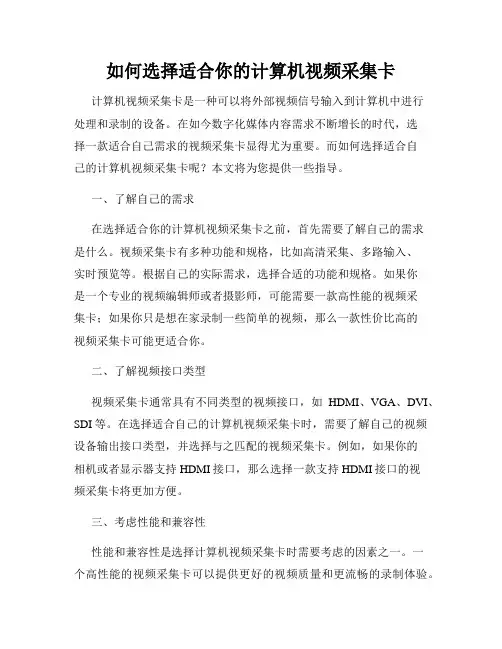

如何选择适合你的计算机视频采集卡
如何选择适合你的计算机视频采集卡计算机视频采集卡是一种可以将外部视频信号输入到计算机中进行处理和录制的设备。
在如今数字化媒体内容需求不断增长的时代，选择一款适合自己需求的视频采集卡显得尤为重要。
而如何选择适合自己的计算机视频采集卡呢？本文将为您提供一些指导。
一、了解自己的需求在选择适合你的计算机视频采集卡之前，首先需要了解自己的需求是什么。
视频采集卡有多种功能和规格，比如高清采集、多路输入、实时预览等。
根据自己的实际需求，选择合适的功能和规格。
如果你是一个专业的视频编辑师或者摄影师，可能需要一款高性能的视频采集卡；如果你只是想在家录制一些简单的视频，那么一款性价比高的视频采集卡可能更适合你。
二、了解视频接口类型视频采集卡通常具有不同类型的视频接口，如HDMI、VGA、DVI、SDI等。
在选择适合自己的计算机视频采集卡时，需要了解自己的视频设备输出接口类型，并选择与之匹配的视频采集卡。
例如，如果你的相机或者显示器支持HDMI接口，那么选择一款支持HDMI接口的视频采集卡将更加方便。
三、考虑性能和兼容性性能和兼容性是选择计算机视频采集卡时需要考虑的因素之一。
一个高性能的视频采集卡可以提供更好的视频质量和更流畅的录制体验。
同时，兼容性也很重要，确保视频采集卡能够与你的计算机硬件和操作系统完美匹配。
在选择视频采集卡之前，可以查看一些专业的产品评测或者咨询一些专业人士，以获取更多关于性能和兼容性方面的信息。
四、考虑软件兼容性和功能视频采集卡通常需要搭配相应的软件来进行操作和录制。
在选择适合你的计算机视频采集卡时，需要考虑软件的兼容性和功能。
确保软件能够与你的操作系统兼容，并且提供所需的功能。
一些视频采集卡可能附带自己的录制和编辑软件，而其他一些视频采集卡则可能需要你使用第三方软件。
因此，在选择视频采集卡之前，可以先了解一下附带的软件及其功能，以及第三方软件是否能够满足你的需求。
五、考虑预算最后，需要考虑的一个重要因素是预算。
视频采集卡硬压卡和软压卡的区别
软压缩卡，也称视频采集卡，该电路板卡主要是由1个或多个视频采集芯片及周边元件、电路组成，电路结构比硬压缩简单，成本也远低于硬压缩。
这种卡只负责采集视频，而视频压缩、解压缩及其他视频处理则是由CPU运算实现。
硬压缩卡，也称视频采集压缩卡，该电路板卡与软压缩卡不同的是，多了视频压缩与解压缩部分电路结构，视频压缩没有交给电脑CPU去处理，而是交个DSP芯片去处理的。
所以硬压缩卡电路更复杂。
软压缩DVR卡与硬压缩卡主要开发商：软压缩DVR卡硬件比较简单，软压缩卡很少有芯片商提供开发包的，一般都需要自己公司完全自主开发，所以开发难度较大，拥有完全自主开发能力的软压缩卡研发商不多，主要有台湾奇偶、韩国Kodicom、与我国的深圳波粒智能等。
硬压缩卡厂商门大多是采用芯片厂商提供的驱动与SDK开发包，进行二次开发，然后再整理出自己的开发包，又提供给下一级软件开发商做三次开发。
由于有芯片制造商提供了完善的开发包，所以开发难度相对较小，国内出现了一大批硬压缩厂商，如：杭州海康威视、成都德加拉、武汉恒亿、广州金鹏、深圳图敏、杭州星辉等。
软压缩DVR卡与硬压缩卡优势对比1）使用寿命DVR产品更新换代快，变化最快的是压缩算法与软件功能部分，软压缩卡（这里指的是正版软压缩卡）灵活性强，它没有把软件与压缩算法部分没有固化在芯片里，升级灵活，不容易被淘汰掉，一旦有更高效率的压缩算法，很快可以通过免费软件升级而提高您的DVR 质量，而硬压缩DVR是将压缩算法写入DSP芯片，升级麻烦，使用寿命短，众所周知，前几年的价值高达几千甚至一万元以上的MPEG-1硬压缩卡，使用不到一年就因为无法升级而淘汰了2）压缩效率在视频压缩能力方面，硬压缩优于软压缩。
软压缩卡由于利用CPU压缩，消耗电脑资源，合理配置电脑是软压缩DVR长期稳定运行的关键。
随市场主流CPU性能与速度加快，软压缩处理能力也随着加强，采用普通的赛扬1.7G就能压缩4-8路（352 X 288）实时，一旦不久的将来64位Windows操作系统面市，软压缩卡采用廉价AMD64位CPU压缩视频，就成了轻轻松松的事情，压缩32路实时将不再是难题了。
视频采集卡
采集卡简介视频采集卡又称视频捕捉卡，用它可以获取数字化视频信息，并将其存储和播放出来。
很多视频采集卡能在捕捉视频信息的同时获得伴音，使音频部分和视频部分在数字化时同步保存、同步播放。
视频采集卡，英文全称为：“Video Capture Card”，其功能是将视频信号采集到电脑中，以数据文件的形式保存在硬盘上。
它是我们进行视频处理必不可少的硬件设备，通过它对数字化的视频信号进行后期编辑处理、比如剪切画面、添加滤镱、字幕和音效、设置转场效果以及加入各种视频特效等等，最后将编辑完成的视频信号转换成标准的VCD、DVD以及网上流媒体等格式，方便传播。
视频（Video)是多幅静止图像(图像帧）与连续的音频信息在时间轴上同步运动的混合媒体，多帧图像随时间变化而产生运动感，因此视频也被称为运动图像。
按照视频的存储与处理方式不同，可分为模拟视频和数字视频两种.视频采集就是将视频源的模拟信号通过处理转变成数字信号（即0和1），并将这些数字信息存储在电脑硬盘上的过程。
这种模拟/数字转变是通过视频采集卡上的采集芯片进行的。
分类视频采集卡按照视频信号源，可以分为数字采集卡（使用数字接口）和模拟采集卡。
视频采集卡按照安装连接方式，可以分为外置采集卡（盒）和内置式板卡。
视频采集卡按照视频压缩方式，可以分为软压卡（消耗CPU资源）和硬压卡。
视频采集卡按照视频信号输入输出接口，可以分为1394采集卡、USB采集卡、HDMI采集卡、VGA视频采集卡、PCI视频卡、PCI-E视频采集卡。
接口视频采集卡的接口包括视频与PC机的接口和与模拟视频设备的接口。
PC视频采集卡通常采用32位的PCI总线接口，它插到PC机主板的扩展槽中，以实现采集卡与PC机的通讯与数据传输。
采集卡至少要具有一个复合视频接口（VideoIn）以便与模拟视频设备相连。
高性能的采集卡一般具有一个复合视频接口和一个S－Video接口。
一般的采集卡都支持PAL和NTSC两种电视制式。
电脑视频采集卡推荐选择适合自己的视频录制解决方案
电脑视频采集卡推荐选择适合自己的视频录制解决方案随着数字化时代的到来，视频录制、剪辑和分享已经成为了人们生活中非常常见的事情。
而对于那些想要进行高质量视频录制的人们来说，选择适合自己的视频录制解决方案显得尤为重要。
在这方面，电脑视频采集卡成为了很多人的首选。
本文将为大家推荐几款优秀的电脑视频采集卡，帮助你选择最适合自己的视频录制解决方案。
首先，我们推荐的是“XXX知名品牌视频采集卡”。
该品牌的视频采集卡凭借稳定的性能和出色的视频录制效果，深受用户的喜爱。
这款采集卡支持多种视频输入源的接入，包括摄像机、电视、游戏机等，可以满足用户不同的录制需求。
同时，该采集卡还提供了多种视频输出格式，例如HDMI、DVI等，方便用户在不同设备上的播放。
此外，该品牌的采集卡还具备强大的视频压缩和剪辑功能，用户可以自由编辑他们的录制视频，实现更为个性化的效果。
其次，我们推荐的是“XXX专业级视频采集卡”。
如果你是一名专业的视频录制者，追求非常高的视频质量和细节表现，那么这款专业级视频采集卡将是你的不二选择。
该采集卡采用了最先进的图像处理技术，具备出色的图像还原和抗干扰能力。
同时，该采集卡支持4K超高清分辨率的视频录制，能够捕捉更多的细节，提供更为逼真的画面效果。
此外，该采集卡还支持HDR高动态范围技术，可以在不同场景下实现更为精准的光照处理，让你的录制视频更加生动和鲜活。
最后，我们推荐的是“XXX便携式视频采集卡”。
如果你经常需要外出录制视频，那么这款便携式视频采集卡将是你的最佳选择。
该采集卡体积小巧，重量轻便，可以轻松放入口袋或者背包中携带。
与此同时，该采集卡还具备出色的电池续航能力，能够满足长时间录制的需求。
不仅如此，该采集卡还支持无线连接功能，可以通过Wi-Fi或蓝牙与其他设备进行连接，方便实现实时预览和远程控制。
此外，该采集卡还内置了丰富的视频处理和特效功能，可以让你在录制过程中即时编辑和美化视频。
综上所述，选择适合自己的视频录制解决方案非常重要。
视频采集卡
视频采集就是将视频源的模拟信号通过处理转变成数字信号（即0和1），并将这些数字信息存储在电脑硬盘 上的过程。这种模拟/数字转变是通过视频采集卡上的采集芯片进行的。
多核和超大容量硬盘对视频采集基本上都足够了。
内存价格已经基本狂跌到底层，购买一个品牌内存就可以提供足够的内存带宽和容量大小，对捕捉图像和转 换数据足以应付。硬盘是这套配置的关键，它不仅需要大容量的，而且存储速度要快。缓存最低需要2M，一般的 硬盘都可以达到这个缓存，容量当然是越大越好。显卡在视频采集中显得并不是那么重要，选择一般的32M以上 的AGP卡即可。声卡一般买一个普通家庭用也够了，别的，不过一般没那个必要。
视频采集卡是我们进行视频处理必不可少的硬件设备，是视频数字化合数字化视频编辑后期制作中必不可少 的硬件设备。
通过视频采集卡，我们就可以把摄像机拍摄的视频信号从摄像带上转存到计算机中，利用相关的视频编辑软 件，对数字化的视频信号进行后期编辑处理，比如剪切画面，添加滤镱，字幕和音效，设置转场效果以及加入各 种视频特效等等，最后将编辑完成的视频信号转换成标准的VCD,DVD以及上流媒体等格式，方便传播和保存。
在视频压缩能力方面，硬压缩优于软压缩。软压缩卡由于利用CPU压缩，消耗电脑资源，合理配置电脑是软 压缩DVR长期稳定运行的关键。
模拟数字
从视频信号源和采集卡的接口来分，视频采集卡共分为两大类：一类是模拟采集卡，另一类是数字采集卡。
模拟采集卡通过AV或S端子将模拟视频信号采集到PC中，使模拟信号转化为数字信号，其视频信号源可来自 模拟摄像机、电视信号、模拟录像机等。
