视频采集卡采集视频功能简述
玩转显卡的视频输入输出功能之四——实战显卡的视频采集功能
玩转显卡的视频输入输出功能之四——实战显卡的视频采集功能现在，也有很多新型显卡声称支持视频采集功能，到底这是不是真的呢？经过笔者奋夜试验，答案是肯定的。
但前提条件是显卡必须支持此功能。
小提示：如何得知自己的显卡是否支持视频采集功能首先，要查看显卡上是否有S端子（Video In）或VIVO端子其次还要看显卡上的视频编码芯片的型号是否为Philips SAA7108E/SAA7114H。
如果这两个条件均具备的话，那么恭喜你。
你就可以不必通过电视采集卡，就可以实现采集电视节目也不必通过1394采集卡，就可以实现采集数码相机、数码摄像机或者摄像头的音视频文件。
下面以微星G4MX440-VTD8X显卡（采用VIVO端子）和长虹G2536电视机（仅提供复合端子）为例，向大家介绍显卡是如何采集电视节目。
前期必须准备一个VIVO端子转两个S端子（Video Out和Video In）和两个复合视频端子（Video Out和Video In）的转接头、一条两端均为阳头复合接口的数据线、一条3.5mm音频接口转双阳头复合接口的数据线（如图1所示）（可到电子商店花几元钱买一根即可）。
（图1）第一步：将转接头的VIVO端子与显卡的VIVO端子相连接（如图2所示）。
（图2）第二步：将两端均为阳头复合接口的数据线的一端连接到转接头上标示有向内箭头（表示视频输入）的复合视频端子（如图3所示）。
（图3）第三步：将两端均为阳头复合接口的数据线的另一端连接到电视机上标示有“视频输出”的复合视频端子当中将3.5mm音频接口转双阳头复合接口的数据线的双阳头复合接口分别连接到电视机上标示有“音频输出”的两个复合音频端子当中（如图4所示）。
（图4）第四步：将3.5mm音频接口转双阳头复合接口的数据线的3.5mm音频接口连接到板载声卡的淡蓝色“Line In”接口（如图5所示）。
（图5）第五步：然后打开电视机，按下电视机或遥控器上的“TV/AV”按键，将视频信号切换到想采集的电视频道。
DVR 视频采集卡使用说明书
采集卡 用法(二)
采集卡用法(二)采集卡用法1. 数据采集与分析•概述：采集卡可以连接不同类型的传感器，采集环境数据、物理数据等，并将采集的数据传输到计算机进行分析和处理。
•具体用法：–连接传感器：根据传感器的接口类型选择合适的采集卡，并通过连接线将传感器与采集卡连接。
–配置采集软件：根据采集卡的型号和规格，选择合适的采集软件，并进行配置。
–数据采集：启动采集软件，开始采集传感器数据。
–数据分析：将采集到的数据导入分析软件，进行数据分析和处理，得出有效的结论。
2. 控制外部设备•概述：采集卡可以作为控制外部设备的接口，通过发送信号实现对外部设备的控制。
•具体用法：–连接外部设备：根据外部设备的接口类型选择合适的采集卡，并通过连接线将采集卡与外部设备连接。
–编写控制程序：通过编程语言编写控制程序，调用采集卡提供的接口发送信号控制外部设备。
–执行控制程序：将编写好的控制程序加载到计算机上，并执行控制程序。
–监测外部设备状态：通过采集卡接收外部设备返回的状态信号，实时监测外部设备的状态。
3. 数据采集与仿真•概述：采集卡可以模拟传感器信号，用于测试、验证或仿真目的。
•具体用法：–设定信号参数：通过采集卡的控制面板或配置软件，设定需要模拟的传感器信号的参数，如幅值、频率等。
–开始仿真：启动仿真功能，采集卡会生成和输出与设定参数相匹配的模拟信号。
–连接目标设备：将采集卡的输出端连接到目标设备，以实现仿真信号的输入。
–监测目标设备响应：通过采集卡接收目标设备的响应信号，实时监测目标设备对仿真信号的反应。
4. 工业自动化控制•概述：采集卡在工业自动化领域中被广泛应用，用于实现设备的监测和控制。
•具体用法：–连接传感器和执行机构：将采集卡与传感器和执行机构相连，建立传感器信号的输入和执行机构信号的输出通道。
–配置控制软件：根据实际需求，选择合适的工业自动化控制软件，并进行配置。
–设定控制策略：使用工业自动化控制软件，设定合适的控制策略，实现对设备的自动化监测和控制。
MV2000系列视频采集卡使用说明书
MV系列视频采集卡使用说明书第一章产品说明解霸卡MV2000S08V/MV2000S04V卡是专门针对系统开发商进行多路视频开发的PCI视频卡。
它具有低CPU占用率、多路实时显示等特点。
针对系统开发商，提供完整的二次开发包，通过该SDK，系统开发商可以使用VB，VC等编程软件进行系统设计，选择存储成为AVI或使用软件MPEG-4压缩引擎进行压缩，提供对图象的对比度色度亮度灰度进行调整，可以捕获图象通道中的动态图象存储成为JPG或者BMP静态图象。
同时它提供完整的系统监控程序。
它可以实现数字录像、网络传输、动态检测、云台控制、回放文件和系统管理等功能，且支持网页浏览。
它采用实时并行处理技术，真正实现了１-８路的实时压缩处理,最高可支持到一机24路显示与录像。
每路视频信号均采用MPEG4算法压缩，在标准CIF（３２０＊２４０ＮＴＳＣ／３５２＊２８８ＰＡＬ）图像格式下。
每个通道均可独立操作互不干扰。
解霸卡MV系列采用用超强Philips 7130芯片。
Philips 7130芯片是一颗9bit ADC,相对于8bit ADC BT878芯片来说不管是图像质量还是颜色的饱和度方面都要强很多。
它独具的4线3D梳状滤波器能自动消除噪点使它的图像监视质量能比BT878提高35％左右。
解霸卡MV2000S08V解霸卡MV2000S04V第二章产品特性PNP支持，支持一机多卡,全实时录像最多支持16路，支持Windows 2000/XP，目前有一卡四路与一卡八路两种类型的卡，可混插，支持PAL/NTSC，各通道同时工作互不干扰。
支持Overlay多路同时预览，CPU占用率极低。
压缩格式：H.264压缩码率：20K-2Mbps，支持CBR.VBR码率控制方式压缩帧率：1-25帧/秒(PAL),1-30帧/秒(NTSC)压缩比：40-180M/C/H分辨率：704*576，352*288/176*144 （PAL）640*480，352*240/176*120 （NTSC）支持CIF Video MPEG 4 Encorder提供MPEG4压缩引擎，可对多路视频图像进行压缩。
MV2000系列视频采集卡使用说明书
MV系列视频采集卡使用说明书第一章产品说明解霸卡MV2000S08V/MV2000S04V卡是专门针对系统开发商进行多路视频开发的PCI视频卡。
它具有低CPU占用率、多路实时显示等特点。
针对系统开发商，提供完整的二次开发包，通过该SDK，系统开发商可以使用VB，VC等编程软件进行系统设计，选择存储成为AVI或使用软件MPEG-4压缩引擎进行压缩，提供对图象的对比度色度亮度灰度进行调整，可以捕获图象通道中的动态图象存储成为JPG或者BMP静态图象。
同时它提供完整的系统监控程序。
它可以实现数字录像、网络传输、动态检测、云台控制、回放文件和系统管理等功能，且支持网页浏览。
它采用实时并行处理技术，真正实现了１-８路的实时压缩处理,最高可支持到一机24路显示与录像。
每路视频信号均采用MPEG4算法压缩，在标准CIF（３２０＊２４０ＮＴＳＣ／３５２＊２８８ＰＡＬ）图像格式下。
每个通道均可独立操作互不干扰。
解霸卡MV系列采用用超强Philips 7130芯片。
Philips 7130芯片是一颗9bit ADC,相对于8bit ADC BT878芯片来说不管是图像质量还是颜色的饱和度方面都要强很多。
它独具的4线3D梳状滤波器能自动消除噪点使它的图像监视质量能比BT878提高35％左右。
解霸卡MV2000S08V解霸卡MV2000S04V第二章产品特性PNP支持，支持一机多卡,全实时录像最多支持16路，支持Windows 2000/XP，目前有一卡四路与一卡八路两种类型的卡，可混插，支持PAL/NTSC，各通道同时工作互不干扰。
支持Overlay多路同时预览，CPU占用率极低。
压缩格式：H.264压缩码率：20K-2Mbps，支持CBR.VBR码率控制方式压缩帧率：1-25帧/秒(PAL),1-30帧/秒(NTSC)压缩比：40-180M/C/H分辨率：704*576，352*288/176*144 （PAL）640*480，352*240/176*120 （NTSC）支持CIF Video MPEG 4 Encorder提供MPEG4压缩引擎，可对多路视频图像进行压缩。

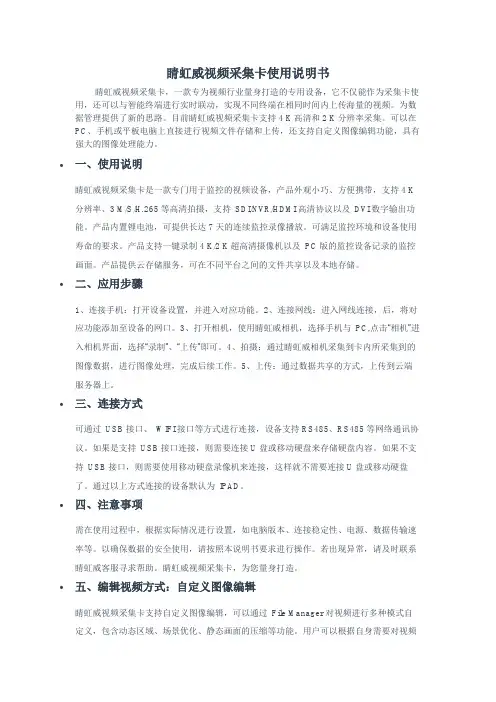

睛虹威视频采集卡使用说明书
