视频高精度引伸计

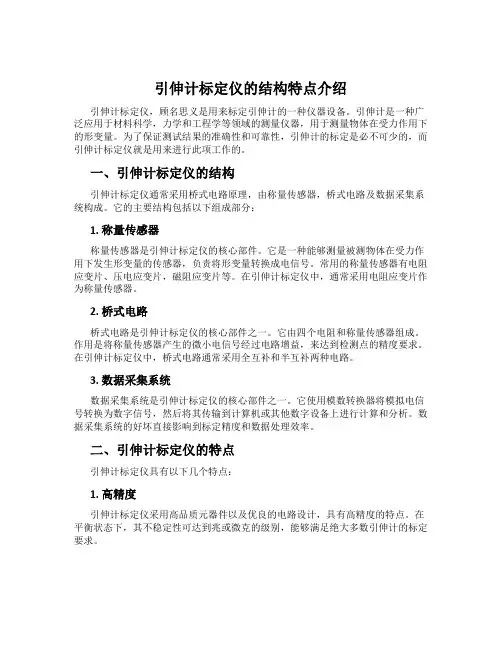

引伸计标定仪的结构特点介绍
引伸计标定仪的结构特点介绍引伸计标定仪，顾名思义是用来标定引伸计的一种仪器设备。
引伸计是一种广泛应用于材料科学，力学和工程学等领域的测量仪器，用于测量物体在受力作用下的形变量。
为了保证测试结果的准确性和可靠性，引伸计的标定是必不可少的，而引伸计标定仪就是用来进行此项工作的。
一、引伸计标定仪的结构引伸计标定仪通常采用桥式电路原理，由称量传感器，桥式电路及数据采集系统构成。
它的主要结构包括以下组成部分：1. 称量传感器称量传感器是引伸计标定仪的核心部件。
它是一种能够测量被测物体在受力作用下发生形变量的传感器，负责将形变量转换成电信号。
常用的称量传感器有电阻应变片、压电应变片，磁阻应变片等。
在引伸计标定仪中，通常采用电阻应变片作为称量传感器。
2. 桥式电路桥式电路是引伸计标定仪的核心部件之一。
它由四个电阻和称量传感器组成。
作用是将称量传感器产生的微小电信号经过电路增益，来达到检测点的精度要求。
在引伸计标定仪中，桥式电路通常采用全互补和半互补两种电路。
3. 数据采集系统数据采集系统是引伸计标定仪的核心部件之一。
它使用模数转换器将模拟电信号转换为数字信号，然后将其传输到计算机或其他数字设备上进行计算和分析。
数据采集系统的好坏直接影响到标定精度和数据处理效率。
二、引伸计标定仪的特点引伸计标定仪具有以下几个特点：1. 高精度引伸计标定仪采用高品质元器件以及优良的电路设计，具有高精度的特点。
在平衡状态下，其不稳定性可达到兆或微克的级别，能够满足绝大多数引伸计的标定要求。
2. 操作简便引伸计标定仪有着简单易操作的特点，只需要将被标定的引伸计固定好，然后按照标定仪的使用说明进行标定即可。
标定过程通常只需要数分钟，便可获得精度较高的标定结果。
3. 可靠性高引伸计标定仪采用实心结构设计，并加入了高质量的防护功能，使其具有强大的抗干扰能力和稳定性，保证了标定结果的稳定性和可靠性。
4. 外壳耐用引伸计标定仪的外壳材质多为铝合金或不锈钢材质，具有耐腐蚀、抗氧化、硬度高、强度大等特点，可以有效地保护设备内部元器件，并延长设备使用寿命。
LVE视频引伸计说明书
LV E-2M
LVE视频引伸计
非接触式测量
实时应变测量
实时曲线显示
弹性模量计算
泊松比计算
位移测量
联恒光科（苏州）智能技术有限公司
视频引伸计有完善的应变、位移测量功能，支持实时计算显示，支持横双向应变同步测量，支持泊松比、弹性模量的
纵
计算，同时可输出标准报告，可与实验设备进行数据实时通讯。
产品主要功能列表如下：
应用场景
LVE视频引伸计广泛应用于材料力学、结构力学等学科研究，适用于金属材料、复合材料等多种材料测试。
在传统接触式引伸计使用受限的场景，如非常规材质测量、恶劣环境测试等方面有着非常良好的应用前景。
0.005% 0.002% 依据相机及视场等0.005%-1000% 0.002%-2000% 0.002%-2000% 0.01mm 0.005mm 0.005mm。
引伸计资料
济南力东试验设备有限公司-----引伸计技术资料YYU-10/50 YYU-10/25 YYU-10/100 YYU-10/200轴向引伸计引伸计结构及工作原理：应变片、变形传递杆、弹性元件、限位标距杆、刀刃和夹紧弹簧等。
测量变形时, 将引伸计装卡于试件上, 刀刃与试件接触而感受两刀刃间距内的伸长,通过变形杆使弹性元件产生应变, 应变片将其转换为电阻变化量, 再用适当的测量放大电路转换为电压信号。
横向引伸计用于检测标准试件径向收缩变形，泊淞比、它与轴向引伸计配合用来测定泊松比μ，它将径向变形(或横向某一方向的变形)变换成电量，再通过二次仪表测量、记录或控制另一设备。
夹式引伸计用于检测裂纹张开位移。
夹式引伸计是断裂力学实验中最常用的仪器之一，它较多用在测定材料断裂韧性实验中。
精度高，安装方便、操作简单。
试件断裂时引伸计能自动脱离试件，适合静、动变形测量。
电子引伸计- 使用方法1、对于引伸计，首先将定位销插入定位孔内；2、用两个手指夹住引伸计上下端部，将上下刀口中点接触试件(试件测量部位)，用弹簧卡或皮筋分别将引伸计的上下刀口固定在试件上；3、对于引伸计：取下标距卡；取下定位销；(切记：实验前必须检查，以免造成引伸计损坏)4、在试验机控制软件〖实验条件选择〗界面，选择变形测量方式：选择曲线跟踪方式是载荷－变形曲线；5、引伸计信号显示调零；6、根据测量变形的大小选择放大器衰减档。
一般塑料厂家力量选为1T以下,金属厂家选10T.铜棒铝管力量较大。
电子引伸计- 技术参数济南力东试验设备有限公司：引伸计规格及技术参数型号标距mm 变形量mm 相对误差用途备注YYU-变形量/标距500 5、10、25 优于0.5级用于钢绞线试验机250200100 优于1级用于常规拉伸试验机（70）502520YYU-变形量/标距SH 100 优于1级常规推荐平均应变用引伸计5025YYJ-变形量/标距10 4 优于1级用于断裂力学实验5 2YYJ-变形量/标距-H 25 3 优于1级用于测量r值和径向变性20 312.5 3YYJ-12/6N 6 12 优于1级扭转引伸计数显引伸计≤500 5、10、25 用于拉伸试验高低温引伸计≤500 5、10、25 用于拉伸试验YYU-变形量/标距SH 25、50、100 1mm以内用于混凝土水泥等YYS-变形量/标距≤50 5mm以内优于0.5级高精度引伸计GWB-200J高精度位移传感器0-25 0.5 2ηm 用于引伸计的鉴定。
德国进口RTSS高清视频引伸计
产品简介：德国进口RTSS高清视频引伸计应用于材料试验的应变测量如拉伸试验机，在拉伸试验中，高分辨率摄像头可对有标线的拉伸试样进行图象记录，可通过高性能实时图象分析功能测量两个标线之间的距离，实现轴向与径向应变测量.弹性模量的测量，泊松比的测量等。
视频引伸计特点：可用于一般引伸计不能测量的金属箔、塑料薄膜等材料变形测量。
德国进口RTSS高清视频引伸计由于能够测量整个试验过程中的变形量而自动测量真实应变、断裂伸长率及总伸长率。
可任意设定原始标距，标距误差对应变量不产生任何影响。
自动识别被测物的位置。
按文件形式存储图像，并可随时调出及打印。
无需接触试样无需与力学传感器进行连接、固定、高精度、对试样无影响，无破坏可实现试样破断的测量（没有传感器的限制）；应用广泛，可应用于不同领域的所有材料、可用于软质和硬质材料的试验、可用于金属材料非金属材料的拉伸试验、压缩试验等；变形测量范围大，试样尺寸范围：几毫米到几米、应变测量从20µm/m至1000%适用于小型及大型拉力试验机，一个系统可用于同一个试验室中的多个试验机及多个任务；馥勒视频引伸计可实时图像拍像，试样标记简单便捷，可应用于微小试样，并可将图像放大至可视范围、可对文件和质量控制进行记录、高精度，可实现纵向和横向的同步测量可快速进行系统设置、可对试样进行精确校准馥勒视频引伸计拥有先进的用户界面，用户界面简单直观，只需短时间的培训即可掌握，建立模板可对不同试验进行快速设置。
主要技术参数：分辨率：0.002%strain；采样频率50HZ应变测量范围：20-100mm可选纵向应变、横向应变的测量带有实时分析功能的视频引伸计测控软件可选的测试设置应用和模板应用CCD高分辨率高精度摄像数据多种传输方式，与馥勒拉伸试验机万能试验机连接可调整及直观的用户界面，用于不同试验设置及用途的模板，多线程分析内核支持多内核处理器以降低处理器工作负荷，软件可被用于拉伸试验机的控制电脑上。
系列视频引伸计安全操作及保养规程
系列视频引伸计安全操作及保养规程引伸计是一种用于测量金属拉伸、压缩等各种变形力学性能参数的仪器。
在各种金属加工和制造过程中，引伸计被广泛应用。
无论是在实验室还是生产现场，引伸计都是一个必要的测试工具。
为了保证准确性和安全性，我们需要正确地使用和维护引伸计。
本文将介绍系列视频引伸计的安全操作及保养规程。
引伸计的安全操作1. 安装引伸计选择适当的引伸计，按照制造商的说明书安装，保证安装的准确和可靠。
在使用引伸计之前，确保仪器与试验设备配合良好。
2. 告知试验人员在试验开始之前，告知试验人员有关实验设备的安全性和关键试验步骤。
3. 检查在进行试验之前，必须进行全面检查。
观察所有配件是否正常，是否有磨损或损坏的迹象。
同时，使用相应的测试仪器和试验样本保证仪器和试验本身的准确性。
4. 使用引伸计正确的使用与维护方法可以使引伸计的使用寿命得到持久保护。
•使用引伸计时，必须按照制造商的说明书使用。
了解引伸计的功能和限制，以及各种潜在的危险。
•使用引伸计必须经过相应的培训，只有经过培训的人员才可以使用仪器。
•所使用的引伸计必须适合试验条件。
•引伸计与试验设备之间必须正确连接。
•启动引伸计之前，必须确认其所有部件都已经处于正常工作状态。
5. 保持观察在实验过程中，必须保持观察仪器的状态，有分类记录测量数据。
6. 返回原始状态如果引伸计被用于测量变形时，需要确保变形后将其恢复到原始状态，否则测量结果将不准确。
7. 关闭引伸计使用完引伸计后，必须按制造商的说明书关机，并对其进行必要的保养。
引伸计的保养规程正确的保养措施可以延长引伸计的使用寿命。
1. 清洁引伸计在使用过程中，可能会遇到灰尘、金属碎屑等杂质，应及时清洁，以避免对仪器的影响。
不要使用含酸或含碱物的清洁剂。
2. 润滑引伸计应在规定时间内，进行必要的润滑和维护工作。
必须使用制造商推荐的润滑油，清除已经使用的润滑油。
如有润滑不良的症状，应检查变形器传感器是否变形、连接插头是否损坏等，并及时修理。
引伸计数据处理 -回复
引伸计数据处理-回复引伸计数据处理是指通过引伸计（strain gauge）来测量物体变形时，采集和处理所得到的数据。
引伸计是一种用于测量物体受力后变形程度的传感器，它通常采用应变电阻片或挠度计片等形式。
在工程领域，引伸计被广泛应用于结构安全性评估、材料研究和实验测试等领域。
引伸计是一种极为敏感的装置，可以测量物体微小的变化。
它基于应变效应原理，即当物体受到力作用时，其长度、体积或形状会发生变化。
引伸计将这种变化转换成电阻或电压的变化。
通过测量电阻或电压的变化，我们可以了解物体所受到的力的大小、分布和方向，从而进行相关的分析和判断。
引伸计数据的处理是引伸计应用的关键环节。
首先，我们需要将引伸计安装在待测物体上。
通过粘贴或焊接等方式将引伸计固定在物体的表面。
引伸计的安装位置需要经过精确测量和分析，以确保得到可靠的数据。
接下来，我们需要接入电源和数据采集系统。
引伸计的输出通常是一个电阻或电压信号，需要通过数据采集系统转换成数字信号进行处理。
数据采集系统负责将引伸计输出的信号采集、采样和转换成计算机可识别的格式。
一般情况下，我们需要使用滤波器来滤除噪音和干扰，以保证数据的准确性。
在数据采集系统转换成数字信号之后，我们可以对数据进行处理和分析。
数据处理的方法有很多种，可以根据具体需求选择合适的方法。
常见的处理方法包括滤波、平滑、放大、修正和校正等。
通过这些方法，我们可以更准确地得到物体受力变形的数据。
一旦得到了引伸计数据，我们可以进一步进行数据分析和应用。
引伸计数据可以用来计算物体的应力、应变、弹性模量等物理参数。
通过对这些参数的分析，我们可以评估物体的结构安全性、材料的性能特征和实验测试的结果等。
引伸计数据处理的结果通常以图表、曲线和报告的形式呈现，以便于数据的理解和使用。
在实际应用中，引伸计数据处理的过程需要精确可靠，并需要合适的算法和软件支持。
同时，人工的经验和专业知识也是不可或缺的。
只有通过科学合理的处理和分析，才能得到准确可靠的数据结果。
视频引伸计试验方法
第一步：双击左面图标“MercuryRT-v2.6 x64”，单击菜单栏“project”，选择“load”，在弹出的对话框中选择“project_v2.6”打开。
此为启动已经设置好的试验工程。
第二步：在“MercuryRT x64 2.6”对话框，如图2-1。
单击红色椭圆内的start按钮启动输出功能。
图（2-1）图（2-2）第三步：单击“Mono camera 0 ”对话框“Run camera”启动摄像机，如图（3-1）。
启动后界面如图3-2第四步：校准系数1，放置好视频引伸计后，保持其不动。
2，将80X80的校准样板水平垂直的放置在试验机上如图4-1.图（4-1）拖动图上的蓝色坐标系（如果蓝色坐标系被锁定，将鼠标拖至蓝色坐标系圆点位置的十字形上，单击右键在弹出的对话框中，单击“lock position”，解锁坐标系。
）将坐标原点拖至校准板左下脚（如图4-1），通过X轴调节水平和垂直，X轴上的十字形标记，放置在右下脚白色点的中心。
然后右键圆点十字形标记，在Distance内输入80，回车键确定，在右键，依次单击“set square”，“lock position”.校准完成。
第五步：放置试样，做试验。
在试样上将标距标识出来，如果需要横纵坐标两个标距，就需要将两个标距都标识出来，因为只有有了标识，视频引伸计才会跟踪定位，当标识被破坏，引伸计将无法跟踪。
如图5-1图（5-1）单击图（5-1）上椭圆内的“L ine probe”，在视频区域内任意位置单击会出现A1标距线，一般直接将标记线放置在标记的位置，标记点应是一条水平的直线，将十字形标记放置在标距线中间。
在标距线任意十字形上右键在“Length”栏输入标距。
第六步：在“Mercury RT x64 2.6”对话框中单击“Run”如图（6-1）运行视频引伸计，开始采集数据。
YSJ系列电子引伸计使用说明书
YSJ系列电子引伸计使用说明书
一、高精度电子引伸计示值精度0．5％，本系列电阻应変片式引伸计适用于各种试样标距内的变形测量」可与测量放大器」应变仪等二次仪表组成变形测量系统」精确測定试样标距内变形量，并将信号输入给计算机或函数记录仪进行数据处理和絵制试验曲线，是现代力学检验必备的测量仪器。
二、电子引神计结构及工作原理
本系列引伸计主要由对口、支臂及弾性体組威。
在弾性体上贴有一组电阻应变片并组成全桥。
当试验进行时」引伸计对口随试样的
变形而产生相对位移，引起弹性体也产生变形，成全桥的应变片即输出变形信号。
在支臂前方装有标距定位机构」用一个插针来
荏确定位。
三、电子引伸计主要技术参数
YSJ系列引伸计可按满量程衰减1、2、5、10倍四档使用（或测量放大器全量程测量，不分档）。
全桥阻抗：350Q
输出灵敏度：21．5mvy
非线性度：≤±0．5％FS
供桥电压：3～12V
标距（rnm）：25、50、100、200、500
量程（rnm）：2．5、5、10、25
四、使用方法
a、电子引神计的标定：
1、将标定仪对零，装上引伸计，拔下定位针。
2、调整测量放大器等二次仪表的零点。
3、转动标定仪刻度盘，先对三次满度并回零，然后按2、
4、6、8、10等分点标到满度（指满量程）反复三次即可
b、电子引伸计的使用
1、与測量放大器等二次仪表联接。
2、将引申计装夹于试样中间位置并拔下定位针。
3、调整二次仪表零点后即可开始试验。
4、当所需数据获取后，取下引伸计并插好定位针，切断与二次仪表的连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
产品介绍：
FL视频高精度引伸计应用于任何材料、金属、塑料、复合材料的拉伸变形测试，弹性模量测试等，只需要做好一组标记即可，是一种非接触、光学应变测量装置，配合馥勒试验机用于测量拉伸试样的平均厚度、长度和宽度，无需在试验过程中接触试样。
系统的测量输出可以是模拟量的或RS232串口的，可替代机械式引伸计，与不同的试验机连接使用。
如果选用独立PC作为成像处理单元，引伸计可以方便的与不同的试验机连接切换。
系统包括单个相机和云台，馥勒提供用于平面样品的LED照明或用于圆柱形或平面样品的圆顶灯。
云台安装在可调整的支架上，并且可以朝向或远离样品移动，以调整不同的视野。
视频引伸计系统适用于金属、箔、复合材料或塑料的拉伸测试、压缩测试等。
视频引伸计适合于根据ISO 10113和10275（GB/T5027和GB/T5028或当量）测量R值，N值，并根据ISO 6892（GB/T228）测量弹性段应变、额定力伸长率和断裂伸长率，其视野可达200mm，根据ISO 9513（或当量）的精度可达1级或更高，分辨率为1μm，具有200mm视野。
技术参数：
1、变形测量范围25mm、50mm、100mm、200mm等可选；
2、变形分辨率：1μm、2μm；
3、测试频率30-200 Hz；
4、可测量轴向应变和横向应变；
5、镜头和滤光器、顶光（可选LED光条）摄像机云台。
产品特点说明：
1、在合适的背光条件下，横向测量可以通过垂直线、点阵或使用样本边缘进行。
随机点模式可用于研究局部应变分布；
2、相机图像可以离线查询分析，并复现整个试验过程。
所有的测量都可以保存在软件内并可以以Excel格式导出；
3、系统能够同时进行轴向和横向测量，可使用涂有油漆喷涂、标记笔或粘贴标志的黑色或白色点或线标记标尺长度。
可以标记多达10个直线标尺标记或多达100个点标记，用于长度和宽度测量或应变分析；
4、系统可以对样品不接触，对材料特性试验没有任何影响；
5、测控软件系统可以独立运行，也可与试验机软件通讯联控；
6、在馥勒试验机软件中，可进行分析图像、校准曲线，将所得的测量值转换成毫米等操作，通过曲线还可校正光学系统的任何失真、跳动或失准。
校准是否精确取决于相机安装固定是否牢固，并且焦点保持在恒定的与预设范围内；
7、馥勒视频高精度引伸计校准曲线将自动计算，新的结果可以实时存储和记录，为图像分析做好准备；
8、测量可以通过RS232串口或可选的模拟量模块输出，采样频率高达500赫兹。
