拉伸试验机的引伸计相关知识

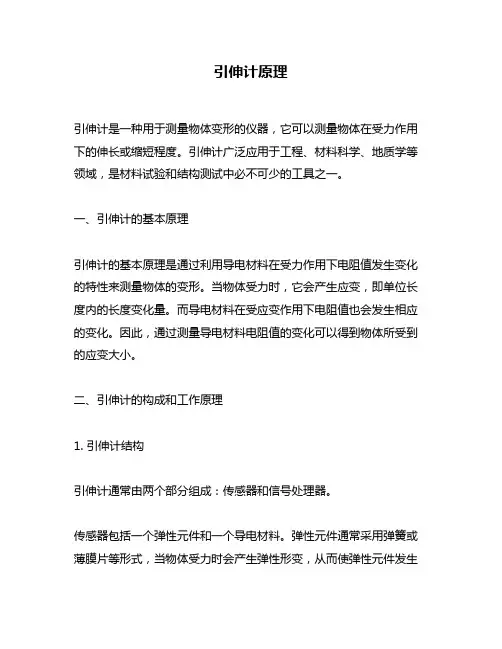

引伸计原理
引伸计原理引伸计是一种用于测量物体变形的仪器，它可以测量物体在受力作用下的伸长或缩短程度。
引伸计广泛应用于工程、材料科学、地质学等领域，是材料试验和结构测试中必不可少的工具之一。
一、引伸计的基本原理引伸计的基本原理是通过利用导电材料在受力作用下电阻值发生变化的特性来测量物体的变形。
当物体受力时，它会产生应变，即单位长度内的长度变化量。
而导电材料在受应变作用下电阻值也会发生相应的变化。
因此，通过测量导电材料电阻值的变化可以得到物体所受到的应变大小。
二、引伸计的构成和工作原理1. 引伸计结构引伸计通常由两个部分组成：传感器和信号处理器。
传感器包括一个弹性元件和一个导电材料。
弹性元件通常采用弹簧或薄膜片等形式，当物体受力时会产生弹性形变，从而使弹性元件发生相应形变。
导电材料则被固定在弹性元件上，当弹性元件变形时，导电材料也会随之变形，导致电阻值发生变化。
信号处理器则负责测量导电材料电阻值的变化，并将其转换成相应的应变值。
信号处理器通常采用微型芯片、模拟电路或数字信号处理器等形式。
2. 引伸计工作原理引伸计的工作原理是利用导电材料在受力作用下电阻值发生变化的特性来测量物体的应变。
当物体受到外力作用时，传感器内的弹性元件会发生相应的形变，从而使导电材料也随之发生相应的形变。
由于导电材料在受应变作用下电阻值也会发生相应的变化，因此可以通过测量导电材料电阻值的变化来得到物体所受到的应变大小。
引伸计通常采用四线制或两线制连接方式。
四线制连接方式可以消除引线电阻对测量结果的影响，提高测量精度；而两线制连接方式则更加简单方便。
三、引伸计分类根据传感器结构和工作原理不同，引伸计可以分为多种类型：1. 金属丝应变计金属丝应变计是一种最早被发明的引伸计，它的传感器通常由一个金属丝网格组成。
当物体受到外力作用时，金属丝网格会发生相应的形变，从而使导电材料也随之发生相应的形变。
由于金属丝在受应变作用下电阻值会发生相应的变化，因此可以通过测量金属丝网格电阻值的变化来得到物体所受到的应变大小。
带引伸计拉伸实验应变
带引伸计拉伸实验应变
在进行带引伸计拉伸实验时，应变是一个非常重要的物理量。
应变通常用来描述材料受力后的形变程度。
在拉伸实验中，应变可
以通过测量试样的长度变化来计算。
具体来说，应变可以分为工程
应变和真实应变两种类型。
工程应变是指受力前后的长度变化与原始长度之比。
它通常用
ε表示，计算公式为ε = ΔL / L0，其中ΔL是长度变化量，L0
是原始长度。
工程应变是最常用的应变表示方法，因为它简单直观，易于测量。
真实应变是指材料微观结构发生变化后的形变程度。
真实应变
通常用ε'表示，它考虑了材料在受力过程中的变形情况，因此在
一些材料的研究中更为重要。
真实应变可以通过材料内部的应变测
量得到，通常使用应变计或光学方法进行测量。
在实际的拉伸实验中，我们可以通过安装引伸计在试样上来测
量应变。
引伸计可以通过测量试样表面的形变来计算出应变值。
此外，还可以使用应变计或者光学方法来获取更精确的应变数据。
总的来说，应变在带引伸计拉伸实验中扮演着至关重要的角色，它是描述材料受力后形变程度的重要物理量，通过工程应变和真实
应变的测量和计算，我们可以更全面地了解材料在受力下的性能和
行为。
引伸计应变范围美标检定
引伸计应变范围美标检定
（原创实用版）
目录
1.引伸计的概述
2.引伸计的应变范围
3.美标检定的含义和作用
4.引伸计在美标检定中的应用
5.结论
正文
1.引伸计的概述
引伸计是一种用于测量材料在拉伸或压缩过程中的变形量的仪器。
它可以广泛应用于各种材料的拉伸、压缩、弯曲、剪切等试验中，为材料科学研究、工程设计、质量控制等领域提供重要数据支持。
2.引伸计的应变范围
引伸计的应变范围是指引伸计能够测量的材料变形量范围。
通常，引伸计的应变范围包括线性应变范围和非线性应变范围。
线性应变范围是指材料在弹性范围内的变形，非线性应变范围是指材料在屈服后的变形。
引伸计的应变范围决定了其在材料试验中的应用范围和精度。
3.美标检定的含义和作用
美标检定是指按照美国标准协会（ASTM）的标准和方法进行的一种检定。
美标检定主要用于检验材料的机械性能、物理性能、化学性能等，以确保材料在使用过程中的安全性、可靠性和稳定性。
美标检定在材料科学研究、工程设计、质量控制等领域具有重要作用。
4.引伸计在美标检定中的应用
引伸计在美标检定中主要用于测量材料的应变和应变率。
通过引伸计的测量，可以得到材料的拉伸强度、屈服强度、极限强度等重要性能指标。
这些指标是评价材料质量和性能的重要依据，对于保证工程质量和安全具有重要意义。
5.结论
引伸计在材料试验和美标检定中具有重要作用。
它能够测量材料的应变和应变率，为评价材料质量和性能提供重要数据支持。
在实际应用中，需要根据材料的特性和试验要求选择合适的引伸计，以保证试验结果的准确性和可靠性。
万能试验机引伸计的使用方法
万能试验机引伸计的使用方法
万能试验机引伸计是一种测量材料拉伸或压缩变形的设备，主要由传感器、信号处理器、计算机软件等部件组成。
下面是该引伸计的使用方法：
1. 测试前准备
a. 使用前须经过校准，保证其精确度；
b. 准确测量测试样品的尺寸和尺寸标准差；
c. 确定测试的加载模式，以及加载速率。
2. 安装引伸计
a. 将引伸计装在测试机上，既可以安装在载荷块上，也可以单独承载在支架上；
b. 安装和接线务必遵循说明书并检查无误；
c. 调整受力结构方式和受力支撑点，确保引伸计正确定位。
3. 进行测试
a. 接通电源并打开计算机软件；
b. 将测试样品放置在载荷块（或支架）上，规定样品的中心位置并水平调整；
c. 设定加载模式、速率和范围，启动测试机工作模式；
d. 监测试验过程中的测试数据，譬如应变、应力等数据；
e. 测量数据完成后，关闭测试机并记录数据。
4. 处理数据
a. 已完成的测试数据需要进行统计处理，称量和计算成试验报告；
b. 根据报告，分析数据、计算数据的平均值和标准差；
c. 将测试结果和数据传递到相关的领域和机构。
总的来说，使用万能试验机引伸计需要严格按照说明书和安全操作规范操作，保证数据准确可靠，从而为后续的分析和比较提供有效的数据支持。
高温拉伸引伸计
一、高温引伸计产品简介：
FL高温拉伸引伸计配合1000度\1200度\1400度\1600度高温炉使用,用于测试复合材料金属材料的高温变形。
测量精度符合ISO 9513等级的要求0.5级。
适用于高温拉伸试验机的应力应变测试。
二、高温引伸计主要技术规格：
2.1准确等级：EN ISO 9513 0.5；
2.2变形量：+/- 5 mm；
2.3初始力：≈ 10 cN；
2.4高温杆接触压力：≈ 200 cN；
2.5测试精度：0.5 %3；
2.6分辨力：1,5 μm；
2.7试样标距：25 mm and 50 mm；
2.8标距误差：+/- 0,1 mm；
2.9在正确安装了高温引伸计之后，可以精确调整初始标距长度。
因此，引伸计必须处于测量位置，而螺钉 B必须被解锁。
可以调节上高温杆。
现在将带有90°凹槽的高温调节杆放在塞尺臂上，并拧紧螺钉B。
必须再次检查该设置。
三、高温引伸计特征：
3.1标准单元符合ASTM B-1类或ISO9513-0.5级准确度要求。
3.2所有装置均配有高纯度氧化铝陶瓷棒。
3.3使用柔性陶瓷纤维线安装，安装非常简单，这款Epsilon独有的设计消除了对外部支撑架的需求。
在测试过程中，低接触力不会像一些外部支撑的引伸计那样变化。
3.4可在馥勒真空和受控气氛中使用的版本。
辐射传热冷却版本可用于这些应用。
3.5高温拉伸引伸计可用于几乎所有带有侧入口切口的炉子，用于引伸计。
可替换的配置可用于在感应加热器的线圈之间插入。
更多关于高温引伸计其他特殊需求咨询馥勒工程师。
卧式拉力试验机引伸计的标定方法
卧式拉力试验机水平电动测试台与立式机型大体类似，下面介绍一下相关的方法，希望可以帮助广大用户更好的了解测试台
1.将标定器调整到零点位置，再将变形引伸计小心的固定在标定器引伸杆上，注意，固定时引伸计刀口不应受侧向力；
2.拔下引伸计定位销，按一下调整零点按钮，缓慢旋转标定器使引伸计伸长到满量程，再退回至零，重复两次，最后一次退过零点然后再进到零点；
3.按一下调整零点按钮使变形值置零，匀速缓慢旋转标定器并在标定点处逐点读数和记录；
4.计算各点误差值，当不满足精度要求（如±5‰）时，需要重新计算标定数（计算方法同负荷）；
5.确定新标定数后重新调整，逐点校验。
水平电动测试台其主要功能：
1.拉伸、压缩空间是双空间还是单空间的选择，以及是正向还是反向。
2.可设定摘引伸计后，用位移代替变形
3.试样完成后是否自动返回
4.试验完成后，自动切换到下一个试样
5.组试验中，一个试样完成后，自动切换到下一个试样
6.试验完成后，切换到数据面板
7.试验完成后，是否提示保存
8.试验过程中，是否提示试验保护
9.位移控制单位是否为mm/min。
拉伸试验机引伸计的安装固定
拉伸试验机引伸计的安装固定引伸计上的标距片，每次放置引伸计前都要插上去，放好引伸计以后再取下来，还要保留那个间隙。
在拉伸试验加载初期，轴向引申计会随着试样承受反向载荷（压缩载荷），此时，如果需要原始标距范围预留一定的压缩空间，防止引申臂受压导致损坏。
这种现象在普通的锲型夹具上表现得特别明显。
只要引申计与试样接触良好，刀口不打滑，原来设定的50mm标距不会有什么变化，预留的间隙只是为了防止引申计随试样一起受压缩，即随着试样加载试样的标距可能变成4 9.5mm.普通的锲型夹具在装夹试样时会给其施加高达数kN的压缩载荷，这主要是由于上下夹具同轴度间存在加工误差，并且这种误差无法从根本上消除。
这造成使用普通锲型夹具加载时，在给试样一个轴向拉力的同时还给其施加了一个不小的弯矩。
在加载初期，试样在理论上仅承受拉向载荷，但这仅仅是理论上的。
此时注意观察，引申计通道的数值有时会存在程度不同的反向降低，随后才是正向增加。
>>>除了为了保护引伸计不受压而外，还用这个小片片来调整引伸计，保证50MM的标距。
引伸计的安装固定：现在通常的引伸计安装固定方法是使用橡皮筋，使用橡皮筋在试棒上固定引伸计也有很多技巧，最主要的有以下四点。
其一，松紧适度。
一般是在把橡皮筋拉长到最大长度的80%左右或原始长度的4 倍左右下使用。
其二，缠绕圈数适度，缠绕过少则缠绕力不够，刀口固定不牢；缠绕过多则可能在试棒产生较大变形时，刀口在橡皮筋与试棒的相对错动时被迫移位，使测试曲线产生跳动。
经验表明以“Z”形缠绕（6 个单根）效果较好。
如果橡皮圈的长度不合适，可以在其适当位置打结。
其三，缠绕端正。
缠绕的合力应与试棒垂直、与刀口在一条线上，否则会有分力拉动引伸计的臂产生不应有的转动，直接影响测试曲线的走向。
其四，标距准确。
一般静态引伸计都有标距长度定位杆，安装时只要是引伸计的两个臂张开到定位杆不受压、留有一定间隙即可，通常是留出0.5mm 左右间隙。
金属材料拉伸试验中安装引伸计的注意事项 引伸计常见问题解决方法
金属材料拉伸试验中安装引伸计的注意事项引伸计常见问题解决方法高温拉伸试验通常使用机械式陶瓷杆高温引伸计。
今日美特斯我跟大家一起聊一聊金属材料拉伸试验中安装引伸计的注意事项1、引伸计应安装在试样的中心，刀口必需垂直于试样表面，引伸计的两根支杆要平行于试样且在同一条线上，后再调整引伸计的标距，保证引伸计的标距精准。
2、由于引伸计支杆比较长，卡持在试样表面后简单显现打滑现象。
为了避开打滑，试样安装好之后，先给试样一个小的预加载，然后再安装引伸计。
实际操作中，由于陶瓷引伸计本身重量较大，安装引伸计时应调整引伸计的固定装置，使得引伸计上端支杆的夹持力大于下端的，这样才能使引伸计达到受力平衡。
引伸计是扭矩试验机紧要的灵敏度测试器件，扭矩试验机在出厂时，配置了引伸计，并已标定了灵敏度系数，作为系统参数存入系统掌控器，一般使用不需更改。
需要注意的引伸计是扭矩试验机紧要的灵敏度测试器件，扭矩试验机在出厂时，配置了引伸计，并已标定了灵敏度系数，作为系统参数存入系统掌控器，一般使用不需更改。
需要注意的是，不同引伸计的灵敏度系数是不同的，也就是说，不同试验机所配置的引伸计不能互换。
下面就有我为您认真叙述引伸计的安装与调零方法：一、将定位销插入限位杆与弹性臂的缝隙并用手固定。
二、将引伸计刃口靠置于试件试验段中部位置三、用橡皮筋将上、下弹性臂与试件固定，然后拔除定位销。
四、按掌控面板数字键，进行变形调零。
在变形测量完毕后，应适时将引伸计摘下。
测量时注意变形量不能超过引伸计的测量范围，以免损坏引伸计。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
拉力试验机的引伸计
引伸计是感受试件变形的传感器，应变计式的引伸计由于原理简单、安装方便，目前是广泛使用的一种类型。
引伸计按测量对象，可分为轴向引伸计、横向引伸计、夹式引伸计。
径向引伸计：用于检测标准试件径向收缩变形，它与轴向引伸计配合用来测定泊松比μ，它将径向变形(或横向某一方向的变形)变换成电量，再通过二次仪表测量、记录或控制另一设备。
夹式引伸计 用于检测裂纹张开位移。
夹式引伸计是断裂力学实验中最常用的仪器之一，它较多用在测定材料断裂韧性实验中。
精度高，安装方便、操作简单。
试件断裂时引伸计能自动脱离试件，适合静、动变形测量。
轴向引伸计
一、引伸计结构及工作原理 ：
应变片、变形传递杆、弹性元件、限位标距杆、刀刃和夹紧弹簧等。
测量变形时, 将引伸计装卡于试件上, 刀刃与试件接触而感受两刀刃间距内的伸长,通过变形杆使弹性元件产生应变, 应变片将其转换为电阻变化量, 再用适当的测量放大电路转换为电压信号。
二、引伸计规格：距－两刀口初始间距
量程－最大伸长量
WDW-100引伸计：标距＝50mm,量程＝10mm(20%)
CSS-2210 引伸计：标距＝50mm,量程＝5mm(10%)
引伸计工作原理框图
三、拉力试验机的引伸计使用方法
1、对于WDW－100配引伸计，首先将标距卡插入到限位杆和变形传递杆之间；对于CSS2210配引伸计，首先将定位销插入定位孔内；
2、用两个手指夹住引伸计上下端部，将上下刀口中点接触试件（试件测量部位），用弹簧卡或皮筋分别将引伸计的上下刀口固定在试件上；
3、对于WDW－100配引伸计：取下标距卡；对于CSS2210配引伸计：取下定位销；（切记：实验前必须检查，以免造成引伸计损坏）
4、在试验机控制软件〖实验条件选择〗界面，对于WDW100选择变形测量方式：引伸计；对于CSS－2210选择曲线跟踪方式是载荷－变形曲线；
5、引伸计信号显示调零；
6、根据测量变形的大小选择放大器衰减档。
CSS－2210引伸计安装前后。
