中央空调常见的四种系统
中央空调系统的组成和分类
空调系统的分类
按照负担室内负荷所用的介质种类分类
全空气系统：室内负荷全部由经过处理的空气 来负担。需要较多的空气量才能达到效果，所以需 要加大断面的风道或较高的风速。系统造价高，噪 音大。
空调系统的分类
空调系统的分类
使用用途 舒适性空调 使室内人员处于舒适状态 一般范畴空气调节 工艺性空调 确保生产中工艺和产品对空气环境的要求 恒温、恒湿及净化空气调节 按照使用用途分类 空调系统的分类
中央空调系统的组成和分类
单击此处添加副标题
空调系统
单击此处添加标题
01
单击此处添加标题
02
空调系统 组成部分
功 能
包含组件
York中央空调水系统
York中央空调风系统
进风部分
提供新风
进风口、新风\引入通道
冷、热源部分
为空气热湿处理提供冷却、加热能力
制冷、制热装置(冷热水机组)锅炉等
主机:冷水机、热泵、柜机等
风管机
空气净化 处理部分
过滤大气中的尘埃和污染
初、中、高效过滤器
空气处理机组(空调机组)：末端设备=各种风柜和风机盘管
空气热湿 处理部分
调节空气温湿度
热湿交换设备=直接接触式+间壁式/表面式换热器
空气输送部分
输送经过处理的空气并抽回/排除部分室内空气
风机、风道及其调节阀等
空气分配部分
合理组织室内气流
空调房间送风口(如百叶风口、散流器)、回风口
不同类型中央空调系统适用场景分析
不同类型中央空调系统适用场景分析中央空调系统是现代建筑中不可或缺的设施之一，它能够为建筑内部提供舒适的温度和湿度环境。
然而，不同的中央空调系统适用于不同的场景，本文将对各类型中央空调系统的适用场景进行分析。
一、多联机中央空调系统多联机中央空调系统是一种常见的中央空调系统，它通过多个室内单元和一个室外机组进行连接，实现室内温度和湿度的调节。
多联机中央空调系统适用于商业办公场所、酒店、商场等大型公共建筑。
这类系统具有灵活性高、安装方便、维护简单等优点，能够满足不同区域的需求。
二、风冷热泵中央空调系统风冷热泵中央空调系统通过室外空气作为冷热源，通过制冷剂循环来实现室内温度的调节。
该系统适用于小型商业场所、别墅、住宅等建筑。
风冷热泵中央空调系统具有能效比较高、运行稳定、噪音低等优点，但受外界环境影响较大，适用于气温较为温和的地区。
三、水地源热泵中央空调系统水地源热泵中央空调系统利用地下水的稳定温度作为冷热源，通过制冷剂循环来实现室内温度的调节。
该系统适用于大型公共建筑、办公楼、医院等场所。
水地源热泵中央空调系统具有能效比较高、节能环保、运行稳定等优点，但需要较深的地下水温条件和相对较大的初期投资。
四、多级压缩中央空调系统多级压缩中央空调系统通过多个压缩机进行级联，实现室内温度的调节。
该系统适用于大型商业场所、数据中心、实验室等特殊场所。
多级压缩中央空调系统具有能效比较高、调节精度高、运行稳定等优点，但初期投资较大，维护成本较高。
五、吸收式中央空调系统吸收式中央空调系统利用吸收式制冷剂实现室内温度的调节，通过热能的转移来实现制冷和制热。
该系统适用于酒店、剧院、医院等大型公共建筑。
吸收式中央空调系统具有能效比较高、节能环保、运行稳定等优点，但初期投资较大，运行噪音较大。
不同类型的中央空调系统适用于不同的场景。
在选择中央空调系统时，应根据建筑的特点、使用需求、能效要求等因素进行综合考虑，选择适合的中央空调系统，以实现最佳的舒适性和节能效果。
常见中央空调系统与多联机系统的区别,你不一定知道!
常见中央空调系统与多联机系统的区别，你不一定知道！常见中央空调系统：风冷型和水冷型：系统比较：全空气系统：定风量系统：优点：可集中进行运行保养·检修；过渡期可采用直接送新风方式；可采取高洁净度的新风。
缺点：风管所占空间大；各空间的温湿度控制难，耗能较大；风机动力要求大。
变风量系统：优点：可进行个别控制；可节约运转费用；与定风量方式相比，对风机所要求的动力要求小；随负荷变动对应迅捷，使用舒适性高。
缺点：因需VAV装置及空调机调节风量装置，故初期设备投资费用高；风量减少会造成空气分布的不良。
全水系统：制冷和制暖时，使用阀门进行切换。
风机盘管：优点：可进行个别控制；水管输送形式，输送距离长，安装空间小于风管系统；随负荷变动对应快，舒适性较好。
缺点：水管连接，存在漏水隐患；需要追加新风系统。
水-空气系统：优点：可对各机组进行调节，实行个别控制；可根据负荷改变增设风机盘管；与全空气系统相比，风管所占空间小。
缺点：各室均设置有机组，保养工作量大；安装水配管，故有可能发生漏水现象；新风送风量少造成全新风制冷运行困难。
多联机系统：通过室外机对冷媒进行冷却，冷媒经铜管通至室内机，和空气换热对房间制冷/制热。
优点：可进行个别控制,随负荷变动对应迅捷，使用舒适性高；一次换热，直接膨胀式系统，节能性好；施工简便，周期短；日常保养简单。
缺点：设备初投资较高；需追加新风系统。
多联机的定义：多联机，亦称变冷媒流量多联式空调系统，由一台室外机连接数台不同或相同型式、容量的直接蒸发式室内机，构成一套单一制冷/热循环空调系统，也简称为VRV或VRF。
多联机系统的特点及应用：特点①：一次换热，无需搬送动力。
一次换热，直接蒸发式系统：多联机是采用一次换热方式的直接蒸发式空调系统，即冷媒在室外机经压缩后，直接通过室内机与室内侧空气进行热交换，因此系统更节能、高效。
一次换热，无需搬送动力。
不同空调系统的节能性比较：如前面所说明的那样，空调可分为中央空调和独立空调，在完成将室内的热量移送到室外的任务时，两者所使用的媒介不同。
中央空调主机系统的分类
中央空调主机系统的分类5、1 中央空调概念空气调节,简称空调,就就是把经过一定处理后的空气,以一定的方式送入室内,使室内空气的温度、湿度、清洁度与流动速度等控制在适当的范围内以满足生活舒适与生产工艺需要的一种专门技术。
中央空调系统就是由一台主机(或一套制冷系统或供风系统)通过风道送风或冷热水源带动多个未端的方式来达到室内空气调节的目的的空调系统。
5、2空调系统分类空调根据不同的分类标准,可以分为如下几类:5、2、1 按输送工作介质分类5、2、1、1 全空气式空调系统空调房间内的热湿负荷全部由经过处理的空气负担的空调系统,称为全空气空调系统,又叫做风管式空调系统。
全空气空调系统以空气为输送介质,它利用室外主机集中产生冷／热量,将从室内引回的回风(或回风与新风的混风)进行冷却/热处理后,再送人室内消除其空调冷／热负荷。
图5、1 风管式中央空调系统全空气空调系统的优点就是配置简单,初始投资较小,可以引入新风,能够提高空气质量与人体舒适度。
但它的缺点也比较明显:安装难度大,空气输配系统所占用的建筑物空间较大,一般要求住宅要有较大的层高,还应考虑风管穿越墙体问题。
而且它采用统一送风的方式,在没有变风量末端的情况下,难以满足不同房间不同的空调负荷要求。
5、2、1、2 冷/热水机组空调系统空调房间内的热(冷)湿负荷全部由水负担的空调系统,称为冷/热水式空调系统。
冷/热水式空调系统的输送介质通常为水或乙二醇溶液。
它通过室外主机产生出空调冷/热水,由管路系统输送至室内的各末端装置,在末端装置处冷/热水与室内空气进行热量交换,产生出冷/热风,从而消除房间空调冷/热负荷。
图5、2 冷/热水机组中央空调系统该系统的室内末端装置通常为风机盘管。
目前风机盘管一般均可以调节其风机转速(或通过旁通阀调节经过盘管的水量),从而调节送人室内的冷／热量,因此可以满足各个房间不同需求,其节能性也较好。
此外,它的输配系统所占空间很小,因此一般不受住宅层高的限制。
中央空调系统组成各部分介绍
中央空调系统组成各部分介绍中央空调分为冷媒系统、水系统和风系统，其中风系统中央空调使用很少，冷媒系统和水系统较多，下面将重点介绍冷媒系统和水系统中央空调系统的组成，并对中央空调系统组成的各部分进行简单的说明。
冷媒系统中央空调系统的组成：主机+冷媒管道+分歧管+冷凝排水管道+内机；水系统中央空调系统的组成：主机+膨胀水箱(闭式膨胀罐)+循环水泵+冷冻水管(阀门)+水过滤器+内机+冷凝水排水管道。
这两种中央空调系统组成部分设备一样。
中央空调系统的组成：主机主机部分由压缩机、蒸发器、冷凝器及冷媒（制冷剂）等组成，主机也是中央空调系统组成最重要的部分，主机集成了中央空调的核心技术。
中央空调系统的组成：冷媒管道冷媒管道主要是指内机和外机的连接管、用来走冷媒的、所以叫冷媒管也叫连接管，冷媒管道是中央空调系统组成的流体，如:水\氟利昂\氨\等。
中央空调系统的组成：分歧管分歧管是小型中央空调组机与组机、组机与室内各风口单元的连接部分，把整个空调系统连接成树型结构。
中央空调系统的组成：内机内机也是中央空调系统组成重要部分，属于中央空调系统的尾部设备，一般一套中央空调系统由多台内机组成，内机分为风管机、天井机、壁挂机、落地机。
中央空调系统的组成：膨胀水箱膨胀水箱是中央空调水路系统中的重要部件，它的作用是收容和补偿系统中水的胀缩量。
，一般都将膨胀水箱设在系统的最高点，通常都接在循环水泵（中央空调冷冻水循环水泵）吸水口附近的回水干管上。
中央空调系统的组成：循环水泵循环水主要是向汽轮机凝汽器供给冷却水，用以冷却凝气轮机排汽，循环水泵还要向冷油器，冷风器，锅炉冲灰水等提供水源。
每台泵对应有两台旋转滤网和一个外围水闸对泵吸入口处的水源进行垃圾清理。
中央空调系统的组成：水过滤器水过滤器由简体、不锈钢滤网、排污部分、传动装置及电气控制部分组成。
过滤机工作时，待过滤的水由水口时入，流经滤网，通过出口进入用户所须的管道进行工艺循环，水中的颗粒杂技被截留在滤网内部。

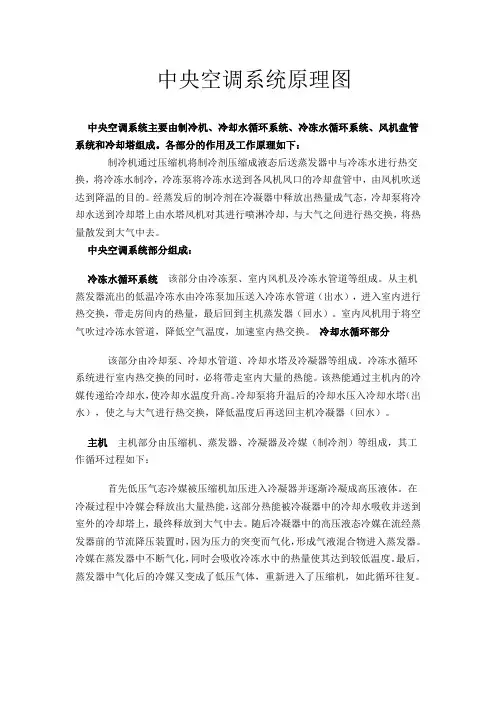

中央空调系统原理图
中央空调系统原理图中央空调系统主要由制冷机、冷却水循环系统、冷冻水循环系统、风机盘管系统和冷却塔组成。
各部分的作用及工作原理如下：制冷机通过压缩机将制冷剂压缩成液态后送蒸发器中与冷冻水进行热交换，将冷冻水制冷，冷冻泵将冷冻水送到各风机风口的冷却盘管中，由风机吹送达到降温的目的。
经蒸发后的制冷剂在冷凝器中释放出热量成气态，冷却泵将冷却水送到冷却塔上由水塔风机对其进行喷淋冷却，与大气之间进行热交换，将热量散发到大气中去。
中央空调系统部分组成：冷冻水循环系统该部分由冷冻泵、室内风机及冷冻水管道等组成。
从主机蒸发器流出的低温冷冻水由冷冻泵加压送入冷冻水管道（出水），进入室内进行热交换，带走房间内的热量，最后回到主机蒸发器（回水）。
室内风机用于将空气吹过冷冻水管道，降低空气温度，加速室内热交换。
冷却水循环部分该部分由冷却泵、冷却水管道、冷却水塔及冷凝器等组成。
冷冻水循环系统进行室内热交换的同时，必将带走室内大量的热能。
该热能通过主机内的冷媒传递给冷却水，使冷却水温度升高。
冷却泵将升温后的冷却水压入冷却水塔（出水），使之与大气进行热交换，降低温度后再送回主机冷凝器（回水）。
主机主机部分由压缩机、蒸发器、冷凝器及冷媒（制冷剂）等组成，其工作循环过程如下：首先低压气态冷媒被压缩机加压进入冷凝器并逐渐冷凝成高压液体。
在冷凝过程中冷媒会释放出大量热能，这部分热能被冷凝器中的冷却水吸收并送到室外的冷却塔上，最终释放到大气中去。
随后冷凝器中的高压液态冷媒在流经蒸发器前的节流降压装置时，因为压力的突变而气化，形成气液混合物进入蒸发器。
冷媒在蒸发器中不断气化，同时会吸收冷冻水中的热量使其达到较低温度。
最后，蒸发器中气化后的冷媒又变成了低压气体，重新进入了压缩机，如此循环往复。
广州大金空调大金空调广州正邦贸易有限公司。
中央空调系统的组成
中央空调系统的组成中央空调系统通常由以下 5 个部分组成：1. 空气处理设备空气处理设备的作用是将空气处理到一定的状态，有集中处理空气的空调机组、集中处理新风的新风机组和设在空调机房内处理空气的末端设备——风机盘管机组等。
2. 冷源和热源冷源和热源是实现空气处理过程所必需的。
冷源是为了空气处理设备集中提供一定温度的冷媒水。
工程中常见的空调用冷水机组。
热源是为了空气处理设备集中提供一定温度的热媒水，工程中常见的空调热源有：锅炉房、城市热网和热交换站、燃油或燃气的中央热水机组及直燃式溴化锂吸收式冷热水机组。
3. 空调风系统空调风系统的作用是将来自空气处理设备的空气通过送风风管系统送入空调房间内，同时从房间内抽回一定量的空气（即回风）。
经过回风风管系统送至空气处理设备前，其中少量的空气被排至室外，而大部分被重复利用。
空调送风系统包括通风机、送回风风管、风量调节阀、防火阀、消声器、风机减震器和空调房间内的送风散流器、回风口等。
4．空调水系统空调水系统包括冷媒水系统和冷却水系统两部分组成，另外还有热媒水系统。
冷媒水系统是将冷水机组制出的冷冻水通过水泵输送到空气处理设备，将冷量经过热交换后返回到冷水机组进行第二次循环。
该系统通常采用闭式循环系统。
主要设备有：冷冻水水泵、膨胀水箱、分水器、集水器、自动排气阀、水过滤器、水量调节阀和排污阀和控制仪表等。
对于冷媒水要求高的冷水机组还要相应的设置软化水设备、补水水箱和补水水泵等。
冷却水系统是将冷水机组冷凝器的出水送到冷却塔，在冷却塔内散热后经水过滤器过滤杂质后进入冷却水泵，送入冷凝器对冷凝器进行降温散热。
形成冷却回路。
在冬季运行时，冷源机组和热源要经过切换。
5．控制、检测和保护系统为了保证空调系统制冷系统和空气调节系统正常运行，在室外环境温度发生变化时，自动或人工调节运行参数，确保空调房间的热湿负荷。
当系统内发生故障时系统的保护系统动作，停机保护，确保安全。
普通集中式空调系统普通集中式空调是全空气、低速、定风量、单风管的系统，也是工程中最常见的。
中央空调常见的四种系统
中央空调常见的四种系统
3. 水冷式冷水机组+锅炉系统，需要专用机房和锅炉房，还需专人值守；初投资较低，运行费用高（制冷时系统效率高；但制热时采用锅炉，效率低）。
制冷受环境温度影响小，制热时不受环境温度影响。
4. 地源热泵中央空调系统，属于环保性系统，目前在世界上属于最流行的空调系统受各国政府的推荐使用；需要专用机房和埋管场所；初投资较高（主要为埋管费用），运行费为四个系统最低的（目前最节能的系统），且几乎不受环境温度的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.直燃型溴化锂空调系统，需要专用机房和储油罐。
系统复杂，维护保养要求也高，因此必须配专人管理和维护。
该系统初投资较低，但运行费（制冷/制热均采用一次能源，效率低）和维护保养费用高。
制冷受环境温度影响小，制热时不受环境温度影响。
但系统对气密性要求高，即使漏入微量的空气也会影响冷水机组的性能，一般制冷量年衰减量高达10—20%。
2.风冷热泵中央空调系统在控制方面可实现无人值守，系统简单、成熟；目前在世界上属于普及性空调系统；但初投资高，运行费用适中，且受环境温度的影响较大。
3.水冷式冷水机组+锅炉系统，需要专用机房和锅炉房，还需专人值守；初投资较低，运行费用高（制冷时系统效率高；但制热时采用锅炉，效率低）。
制冷受环境温度影响小，制热时不受环境温度影响。
4.地源热泵中央空调系统，属于环保性系统，目前在世界上属于最流行的空调系统受各国政府的推荐使用；需要专用机房和埋管场所；初投资较高（主要为埋管费用），运行费为四个系统最低的（目前最节能的系统），且几乎不受环境温度的影响。
