空调水系统常用组成部件介绍
空调系统中的四大件组成及原理
空调系统中的四大件组成及原理空调系统中的四大件组成及原理2009年08月17日星期一23:39空调系统有四大件：压缩机、冷凝器、蒸发器和节流部件。
1.压缩机压缩机是整个空调系统的核心，也是系统动力的源泉。
整个空调的动力，全部由压缩机来提供，压缩机就相当于把一个实物由低势位搬到高势位地方去，在空调中它的目的就是把低温的气体通过压缩机压缩成高温的气体，最后气体在换热器中和其他的介质进行换热。
所以说压缩机的好坏会直接影响到整个空调的效果。
根据蒸气的原理，压缩机可分为容积型和速度型两种基本类型。
容积型压缩机通过对运动机构作功，以减少压缩室容积，提高蒸气压力来完成压缩功能。
速度型压缩机则由旋转部件连续将角动量转换给蒸气，再将该动量转为压力。
根据压缩方式，容积型压缩机可分为活塞式和回转式两大类。
回转式又可分为滚动活塞式、滑片式、单螺杆式、双螺杆式、涡旋式。
速度型压缩机有离心式。
从压缩机结构上来看，又可将压缩机分为开启式、半封闭式和全封闭式。
开启式压缩机的主轴伸出机体外，通过传动装置（传动带或联轴节）与原动机相连接。
在伸出部分必须有轴封装置，使主轴和机体间密封来防止制冷剂泄露。
封闭式压缩机的结构是将电动机和压缩机连成整体，装在同一机体内，因而可以取消轴封装置，避免了泄漏制冷剂的可能。
这样，电动机便处于四周是制冷剂的环境中，称为内装式电动机。
封闭式压缩机又可分为半封闭和全封闭两种型式。
半封闭式的机体用螺栓连接，因此和开启式一样可以拆开维修。
全封闭式的机体则装在一个焊接起来的外壳中，无法拆开维修。
2.换热器根据在空调上的作用不同，可分为冷凝器和蒸发器。
现在就冷凝器和蒸发器的分类和区别述说一下。
（1）、冷凝器：冷凝器的作用是将压缩机排出的高温高压的制冷剂过热蒸汽冷却成液体或气液混合物。
制冷剂在冷凝器种放出的热量由冷却介质（水或空气）带走。
冷凝器按其冷却介质和冷却的方式，可以分为水冷式、空气冷却式、水和空气混合冷却式三种类型。
数据中心空调水系统介绍
数据中心空调水系统介绍数据中心空调水系统是用于调节数据中心环境温度和湿度的重要设备，主要包括冷却塔、冷却水泵、冷却器和冷冻机等组成部分。
其作用是通过循环流动冷却水来吸收热量并将其散发到室外，以保持数据中心设备的正常工作温度。
首先，冷却塔是数据中心空调水系统中的重要组成部分之一、冷却塔通过将空气与冷却水接触并通过自然或机械冷却来散发热量。
冷却塔分为湿式冷却塔和干式冷却塔两种类型。
湿式冷却塔利用水和空气的接触，并通过蒸发冷却将数据中心内部热量散发到大气中。
而干式冷却塔通过将冷却水喷洒到散热片或散热鳍片上，利用空气对冷却水进行散热，并实现散热效果。
其次，冷却水泵是数据中心空调水系统的核心组成部分之一、冷却水泵主要负责将冷却水从冷却塔引入到数据中心的冷却设备中，并将散热后的冷却水再次回流到冷却塔中进行循环使用。
冷却水泵通常采用离心泵或螺杆泵等类型，其特点包括流量大、扬程高、运行稳定等。
冷却器是数据中心空调水系统中的重要组成部分之一，冷却器通常采用板式冷却器或管壳式冷却器，其主要作用是通过将热水与冷却剂接触来实现冷却效果。
冷却器中的冷却剂通常是制冷剂或冷水，通过与热水的接触来吸收热量，使热水温度下降，并保持数据中心设备的正常工作温度。
最后，冷冻机也是数据中心空调水系统的重要组成部分之一、冷冻机利用制冷剂循环流动，通过蒸发和冷凝来吸收和散发热量，从而实现数据中心的冷却效果。
冷冻机通常分为空气冷冻机、螺杆式冷冻机、离心式冷冻机等多种类型，其特点是制冷效果好、运行稳定、噪音低等。
数据中心空调水系统通过冷却塔、冷却水泵、冷却器和冷冻机等组成部分的协同工作，实现了数据中心环境温度和湿度的控制。
在数据中心运行过程中，大量的热量会被产生，如果不及时散发，将会对服务器等设备的正常运行产生不利影响。
因此，合理配置和维护数据中心空调水系统对于数据中心的运行是必不可少的。
总之，数据中心空调水系统是通过循环流动冷却水来吸收热量并将其散发出去，从而实现数据中心环境温度和湿度的控制。

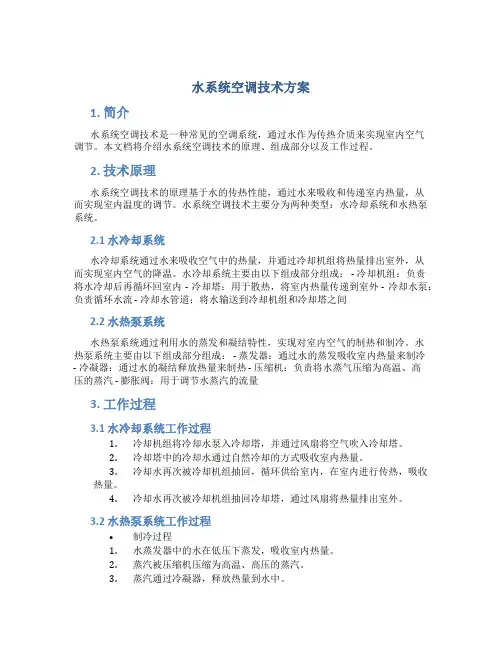

水系统空调技术方案
水系统空调技术方案1. 简介水系统空调技术是一种常见的空调系统，通过水作为传热介质来实现室内空气调节。
本文档将介绍水系统空调技术的原理、组成部分以及工作过程。
2. 技术原理水系统空调技术的原理基于水的传热性能，通过水来吸收和传递室内热量，从而实现室内温度的调节。
水系统空调技术主要分为两种类型：水冷却系统和水热泵系统。
2.1 水冷却系统水冷却系统通过水来吸收空气中的热量，并通过冷却机组将热量排出室外，从而实现室内空气的降温。
水冷却系统主要由以下组成部分组成： - 冷却机组：负责将水冷却后再循环回室内 - 冷却塔：用于散热，将室内热量传递到室外 - 冷却水泵：负责循环水流 - 冷却水管道：将水输送到冷却机组和冷却塔之间2.2 水热泵系统水热泵系统通过利用水的蒸发和凝结特性，实现对室内空气的制热和制冷。
水热泵系统主要由以下组成部分组成： - 蒸发器：通过水的蒸发吸收室内热量来制冷- 冷凝器：通过水的凝结释放热量来制热 - 压缩机：负责将水蒸气压缩为高温、高压的蒸汽 - 膨胀阀：用于调节水蒸汽的流量3. 工作过程3.1 水冷却系统工作过程1.冷却机组将冷却水泵入冷却塔，并通过风扇将空气吹入冷却塔。
2.冷却塔中的冷却水通过自然冷却的方式吸收室内热量。
3.冷却水再次被冷却机组抽回，循环供给室内，在室内进行传热，吸收热量。
4.冷却水再次被冷却机组抽回冷却塔，通过风扇将热量排出室外。
3.2 水热泵系统工作过程•制冷过程1.水蒸发器中的水在低压下蒸发，吸收室内热量。
2.蒸汽被压缩机压缩为高温、高压的蒸汽。
3.蒸汽通过冷凝器，释放热量到水中。
4.水被膨胀阀膨胀为低温、低压的水，循环回水蒸发器。
•制热过程1.水在低温、低压下通过膨胀阀膨胀，吸收室内热量。
2.蒸汽被压缩机压缩为高温、高压的蒸汽。
3.蒸汽通过冷凝器，释放热量到室内。
4.水被膨胀阀膨胀为低温、低压的水，循环回蒸发器。
4. 使用优势•相比于传统空调系统，水系统空调技术具有更高的能效，能够节省能源消耗。
常规水冷中央空调系统的组成

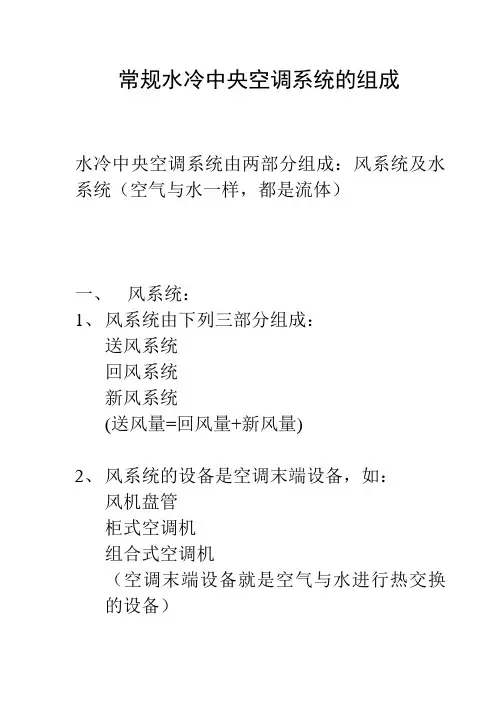

常规水冷中央空调系统的组成
水冷中央空调系统由两部分组成：风系统及水系统（空气与水一样，都是流体）
一、风系统：
1、风系统由下列三部分组成：
送风系统
回风系统
新风系统
(送风量=回风量+新风量)
2、风系统的设备是空调末端设备，如：
风机盘管
柜式空调机
组合式空调机
（空调末端设备就是空气与水进行热交换的设备）
风管：矩形风管、园形风管、弯头、变径、三通、四通
（目前的风管材料有镀锌钢板、无机玻璃钢、复合风管）
风口：送风用：双层百叶风口及方形散流器回风用：单层百叶风口及可开式侧壁
格栅风口
新风用：防水百叶风口
风管管件：防火阀、消声器、调节阀
二、水系统：
1、水系统由三部分组成：
冷冻水系统
冷却水系统
冷凝水系统
2、水系统的设备包含所有空调设备：
冷冻水：冷水机组、冷冻水泵、末端设备
冷却水：冷水机组、冷却水泵、冷却塔
冷凝水：末端设备
水管：冷冻水供水管及回水管、
冷却水供水管及回水管、
冷凝水管
（水管材料有镀锌钢管及塑料管）水管管件：软接头、阀门、压力表、温度计、排气阀、过滤器、流量计（水表）其它：水处理设备、压差控制器、膨胀水箱、分（集）水器。
空调系统有四大件
空调系统有四大件，它们是压缩机、冷凝器、蒸发器和节流部件。
1.压缩机压缩机是整个空调系统的核心，也是系统动力的源泉。
整个空调的动力，全部由压缩机来提供，压缩机就相当于把一个实物由低势位搬到高势位地方去，在空调中它的目的就是把低温的气体通过压缩机压缩成高温的气体，最后气体在换热器中和其他的介质进行换热。
所以说压缩机的好坏会直接影响到整个空调的效果。
根据蒸气的原理，压缩机可分为容积型和速度型两种基本类型。
容积型压缩机通过对运动机构作功，以减少压缩室容积，提高蒸气压力来完成压缩功能。
速度型压缩机则由旋转部件连续将角动量转换给蒸气，再将该动量转为压力。
根据压缩方式，容积型压缩机可分为活塞式和回转式两大类。
回转式又可分为滚动活塞式、滑片式、单螺杆式、双螺杆式、涡旋式。
速度型压缩机有离心式。
从压缩机结构上来看，又可将压缩机分为开启式、半封闭式和全封闭式。
开启式压缩机的主轴伸出机体外，通过传动装置（传动带或联轴节）与原动机相连接。
在伸出部分必须有轴封装置，使主轴和机体间密封来防止制冷剂泄露。
封闭式压缩机的结构是将电动机和压缩机连成整体，装在同一机体内，因而可以取消轴封装置，避免了泄漏制冷剂的可能。
这样，电动机便处于四周是制冷剂的环境中，称为内装式电动机。
封闭式压缩机又可分为半封闭和全封闭两种型式。
半封闭式的机体用螺栓连接，因此和开启式一样可以拆开维修。
全封闭式的机体则装在一个焊接起来的外壳中，无法拆开维修。
2.换热器根据在空调上的作用不同，可分为冷凝器和蒸发器。
现在就冷凝器和蒸发器的分类和区别述说一下。
（1）、冷凝器：冷凝器的作用是将压缩机排出的高温高压的制冷剂过热蒸汽冷却成液体或气液混合物。
制冷剂在冷凝器种放出的热量由冷却介质（水或空气）带走。
冷凝器按其冷却介质和冷却的方式，可以分为水冷式、空气冷却式、水和空气混合冷却式三种类型。
①、水冷式冷凝器：冷凝器中制冷剂的热量被冷却水带走。
冷却水可以一次流过，也可以循环使用。

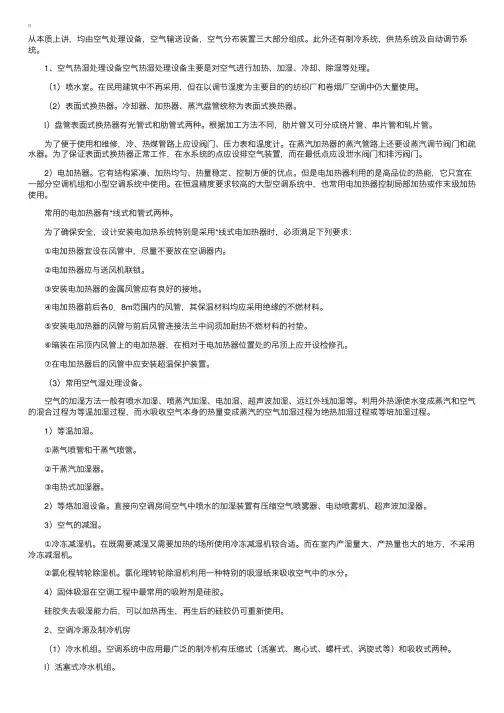

空调系统的主要设备组成基础知识
从本质上讲，均由空⽓处理设备，空⽓输送设备，空⽓分布装置三⼤部分组成。
此外还有制冷系统，供热系统及⾃动调节系统。
1、空⽓热湿处理设备空⽓热湿处理设备主要是对空⽓进⾏加热、加湿、冷却、除湿等处理。
（1）喷⽔室。
在民⽤建筑中不再采⽤，但在以调节湿度为主要⽬的的纺织⼚和卷烟⼚空调中仍⼤量使⽤。
（2）表⾯式换热器。
冷却器、加热器、蒸汽盘管统称为表⾯式换热器。
l）盘管表⾯式换热器有光管式和肋管式两种。
根据加⼯⽅法不同，肋⽚管⼜可分成绕⽚管、串⽚管和轧⽚管。
为了便于使⽤和维修，冷、热煤管路上应设阀门、压⼒表和温度计。
在蒸汽加热器的蒸汽管路上还要设蒸汽调节阀门和疏⽔器。
为了保证表⾯式换热器正常⼯作，在⽔系统的点应设排空⽓装置，⽽在最低点应设泄⽔阀门和排污阀门。
2）电加热器。
它有结构紧凑、加热均匀、热量稳定、控制⽅便的优点。
但是电加热器利⽤的是⾼品位的热能，它只宜在⼀部分空调机组和⼩型空调系统中使⽤。
在恒温精度要求较⾼的⼤型空调系统中，也常⽤电加热器控制局部加热或作末级加热使⽤。
常⽤的电加热器有*线式和管式两种。
为了确保安全，设计安装电加热系统特别是采⽤*线式电加热器时，必须满⾜下列要求： ①电加热器宜设在风管中，尽量不要放在空调器内。
②电加热器应与送风机联锁。
③安装电加热器的⾦属风管应有良好的接地。
④电加热器前后各0．8m范围内的风管，其保温材料均应采⽤绝缘的不燃材料。
⑤安装电加热器的风管与前后风管连接法兰中间须加耐热不燃材料的衬垫。
⑥暗装在吊顶内风管上的电加热器，在相对于电加热器位置处的吊顶上应开设检修孔。
⑦在电加热器后的风管中应安装超温保护装置。
（3）常⽤空⽓湿处理设备。
空⽓的加湿⽅法⼀般有喷⽔加湿、喷蒸汽加湿、电加湿、超声波加湿、远红外线加湿等。
利⽤外热源使⽔变成蒸汽和空⽓的混合过程为等温加湿过程，⽽⽔吸收空⽓本⾝的热量变成蒸汽的空⽓加湿过程为绝热加湿过程或等培加湿过程。
水系统空调的工作原理图
水系统空调的工作原理图
在水系统空调工作原理图中，水系统空调由几个核心组件组成，包括水冷却机组、冷却塔和水泵。
下面将介绍这些组件的工作原理。
首先，水冷却机组是水系统空调的核心部分。
它包括蒸发器、冷凝器、压缩机和节流阀。
蒸发器是用来吸收室内热量的部分。
当制冷剂经过蒸发器时，它会吸收室内空气的热量，并将制冷剂蒸发成气态。
这样，室内空气就被冷却下来。
冷凝器是用来排放热量的部分。
制冷剂经过压缩机被压缩成高温高压的气体，然后被送往冷凝器。
在冷凝器中，制冷剂会释放出热量，并冷却下来，变成液态。
水泵是用来循环冷却水的部分。
冷却水会从冷却塔中被吸引上来，经过水冷却机组的蒸发器和冷凝器，将热量带走，然后再回到冷却塔。
水泵会提供足够的压力，使冷却水能够顺利地循环。
冷却塔是用来冷却冷却水的部分。
冷却塔使用大量的通风设备和水喷淋系统，将热的冷却水和空气进行接触。
通过与周围空气的接触，冷却水中的热量会散发到空气中，使冷却水温度下降。
通过以上组件的配合工作，水系统空调能够实现将室内热量转移到室外的目的，从而使室内空气得到冷却。
水冷空调工作原理
水冷空调工作原理水冷空调是一种常见的空调系统，它通过水的循环来实现空调效果。
本文将详细介绍水冷空调的工作原理，包括主要组成部分、工作流程和原理解析。
一、主要组成部分1. 压缩机：水冷空调中的压缩机负责将低温低压的制冷剂吸入，经过压缩后形成高温高压的气体。
2. 冷凝器：冷凝器是将压缩机产生的高温高压气体通过散热器散热，使气体冷却并凝结成液体。
3. 膨胀阀：膨胀阀是控制制冷剂流量的装置，通过调节膨胀阀的开度，可以控制制冷剂的流速和压力。
4. 蒸发器：蒸发器是水冷空调系统中的换热器，它通过与室内空气接触，使制冷剂从液态变为气态，吸收室内热量。
5. 冷却水循环系统：冷却水循环系统由水泵、水箱、冷却塔等组成，它负责将冷却水循环送至蒸发器和冷凝器，实现热量的传递和散发。
二、工作流程1. 压缩过程：压缩机将低温低压的制冷剂吸入，通过压缩使其温度和压力升高。
2. 冷凝过程：高温高压的制冷剂经过冷凝器，通过散热器散热，使其冷却并凝结成液体。
3. 膨胀过程：凝结的制冷剂通过膨胀阀进入蒸发器，膨胀阀的作用是降低制冷剂的压力，使其温度降低。
4. 蒸发过程：制冷剂在蒸发器中与室内空气接触，吸收室内热量，从液态变为气态。
5. 冷却水循环：冷却水通过水泵从水箱中抽取，经过冷却塔冷却后送至蒸发器和冷凝器，实现热量的传递和散发。
三、原理解析水冷空调的工作原理基于制冷循环原理，通过制冷剂的循环流动，实现热量的传递和转移。
1. 压缩机工作原理：压缩机通过机械工作，将低温低压的制冷剂吸入，然后通过压缩使其温度和压力升高。
这样，制冷剂能够更好地吸收热量和释放热量。
2. 冷凝器工作原理：冷凝器是制冷循环中的散热器，通过冷却水的循环，将高温高压的制冷剂冷却并凝结成液体。
冷凝过程中，热量从制冷剂传递给冷却水，使制冷剂温度下降。
3. 膨胀阀工作原理：膨胀阀是控制制冷剂流量的装置。
通过调节膨胀阀的开度，可以控制制冷剂的流速和压力，从而实现制冷剂的膨胀和降温。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水系统常用组成部件介绍●空调水系统常用管材和管径●管道连接件●管道保温●压力表●温度计●水流开关(流量控制器)●除污器和水过滤器●膨胀水箱●排气阀●集气罐●水泵●冷却塔●阀门●玻璃液位计1，空调水系统常用管材和管径：空调水系统常用的管材是水、煤气输送钢管和无缝钢管。
1)、水、煤气输送钢管一般采用碳素软钢制成，俗称熟铁管，它可以分成镀锌管（白铁管）和不镀锌管（黑铁管），按压力分可以分为普通管（公称压力为1Mpa）和加厚管.一般采用公称直径（如DN50）进行表示。
2）、无缝钢管：生产检验标准为《无缝钢管》（YB231-70）。
材质一般为普通碳素钢、优质碳素钢。
习惯用英文字母D后续外径乘以壁厚表示（如D108x4），常用规格请参见表1。
3）管道内过高的流速会带来很大的压力损失，为此需要控制管内水流速，在一2，管道连接件管道连接方法有螺纹接，法兰接和焊接三种，应按所选管材和最大工作压力选定。
当选择与设备（或阀件）相连接的法兰时，应按设备和阀件的公称压力（注：对于空调工程范畴的水管，最大工作压力可以当作公称压力考虑来选择，否则会造成所选择的法兰与设备（或阀件）上的法兰尺寸不相符合的情况。
当采用凹凸式或榫槽式法兰连接时，在一般情况下，设备和阀件上的法兰制成凹面或槽面，而配制得法兰制成凸面或榫面。
在选用法兰时应优先选用标准法兰，非标准法兰是要自行设计的。
我国现行法兰技术标准的公称压力（Pg）系列为0.1，0.25，0.6，1.0，1.6，2.5，4.0，6.4[Mpa]时，一般应按1.6[Mpa]等级选用。
3，管道保温为了减少管道的能量损失，防止冷水管道表面结露以及保证进入空调设备和末端空调机组的供水温度，管道及其附件均应采用保温措施，保温层的经济厚度的确定与很多因素有关，如材料的若物理特性，材料和保温结构的投资及其偿还年限、能价（还应包括上涨率因素）、系统的运行小时数等，需要详细计算时可以查阅有关技术资料。
一般情况下可以参考表2选用。
度一般取25[mm]。
目前，空调工程中常用的保温材料及其主要技术特性列于表3。
保温结构的设计和施工质量直接影响到保温效果、投资费用和使用寿命，应与重视。
管道和设备的保温结构一般由保温层和保护层组成。
对于敷设在地沟内的管道和和输送低温水的管道还需加防潮层。
管道保温结构的施工应在管道系统试压和涂漆合格后进行。
在施工前应先清除管子表面的脏物和铁锈，涂上防锈漆两道，要保护管道外表面的清洁并使其干燥。
在冬、雨季进行室外管道施工时应有防冻和防雨的措施。
保温结构的形式甚多，视选用的保温材料、管径大小和管径的外界环境条件而异。
目前，空调工程中水管大多用管壳式保温材料，并采用绑扎式结构，在管壳的外面应包裹油毡玻璃丝布保护层涂抹石棉水泥保护壳。
注意：在用矿渣棉或玻璃棉制的管壳作保温层时，宜使用油毡玻璃丝布保护层，而不宜选用石棉水泥保护壳。
4，弹簧管压力表：1）、作用：用于测量水系统的压力。
了解水系统各处的压力对于判断水系统是否正常十分必要，应该专人每天对于水系统压力表进行抄数。
2）、形式：常用为弹簧管压力表，其外形如图一所示。
3）、安装方法：A）压力表的取压口应安装在直管段上，前后5倍管径处不能有弯管、变径、阀门等设备；B）安装时必须使表盘直于地面，若安装位高于视平线时，应使表盘略向前倾斜，以便观测，推荐按图二所示方法进行安装；C）应安装在便于观察和维修的起压点，取压管应有足够的长度，避免将弯管式旋塞包在保温结构中；D）当弹簧管压力表的接头一般为公制螺纹，如与英制螺纹连接时，中间应增加压力表过渡接头；5，温度计：1)作用：用于测量系统内各点的水温；2) 形式：温度计的形式有很多种，常用的为工业内标式玻璃温度计；3)安装方法：温度计的安装的核心原则是尽量减少温度计与水之间的热阻；A)安装时应确保温度计温饱部分应在管道的中心线上，即温度计的下体长度为管道的半径加温度计的接头的有效长度。
在没有接头的具体长度时，可以按如下方法进行估算下体长度：直形温度计D/2+60(mm);90°角形温度计D/2+80(mm); 135°角形温度计0.7D+70(mm) ;以上估算的下体长度，不包括管子的保温层厚度。
B)温度计应插入插座内，插座内应充满机油。
C)温度计在水平管段安装和垂直管段安装时，请参见附图三所示。
6，水流开关(流量控制器)：1)、作用：中央空调一般以水作为二次换热的介质，合适的水流量是中央空调主机可靠工作的必要保证，不适当的水流量可能导致冷水主机蒸发器结冰、冷凝压力高、压缩机“咬缸”等故障，因此合适的水流检测方法以及检测部件是保证机组只有在系统水流量大于允许的最小水流量下工作，避免空调主机发生故障；应特别注意，一般使用2年以后就需要更换。
2)、形式：一般有靶标式和压差式两种，目前我们常用的为靶标式；3）、安装方法：（图四）●安装前请仔细检查流量控制器，包装应完好，外观应无损伤及变形。
●流量控制器可安装在水平管道或液流方向向上的垂直管道中，但不能安装在液流向下的管道中。
当安装在液流向上的管道时，应考虑到重力影响。
需要指出的是一般不要在垂直管段上安装。
●流量控制器一定要安装在一段直线管道上，其两边至少有5倍管径的直线行程，同时必须注意管道中液流方向必须与控制器上箭头方向相一致。
其接线端子应在易于接线的位置。
●安装及接线时，请注意以下事项：▽绝对禁止扳手碰撞流量控制器底板，导致流量控制器变形失效。
▽为避免触电及损害设备，在接线或进行调试时，应切断电源。
▽接线时，绝对禁止调节除微动开关接线端子、接地螺丝外的其他螺丝。
并应注意，微动开关接线时不能用力过猛，否则将使微动开关本身位置位移，导致流量控制器失效。
▽接地必须使用专用接地螺丝，不能随意拆卸安装螺钉，否则将导致控制器变形失效。
▽控制器出厂前已设定为最小流量值，不得调到低于出厂设定值，否则可能造成开关失效。
安装结束后，请通过按动流量控制器杠杆数次来检查，一旦发现杠杆回复时没有“咔嗒”时，顺时针旋转调节螺丝直到回复时有“咔嗒”声。
▽控制器的靶片不能与管道内壁及管道中其他节流器相接触，否则容易导致控制器不能正常复位。
4）水流开关调试：应观察三个工作周期，确定控制器和与之连接的系统运转正常，并及时盖上控制器外壳。
A>5D图四7除污器和水过滤器：1)作用：为防止水管系统阻塞和保证各类设备和阀件的正常功能，在管路中应安装除污器和水过滤器，用以清除和过滤水中的杂物和粘混水垢。
一般，除污器和水过滤器安装在水泵的吸入管和机组进水口的水过滤器：水过滤器规格为16~20目/in的不锈钢或铜丝网。
其它如供暖系统上的减压阀和自动排气阀等小通径阀件前的管路上都应安装。
2）形式：工程上常用的除污器有立式直通式，卧式直通式和卧式角通式几种，可视现场安装条件选用。
3）安装：●除污器和水过滤器的型号都是按照连接管的管径选定的。
连接管的管径应该与干管的管径相同。
●在选定除污器和水过滤器时应重视它们的耐压要求和安装检验的场地要求。
●除污器和水过滤器的前后，应该设置闸阀，供它们在定期检修时与水系统切断之用（平时处于全开状态）；●安装时必须注意水流方向；●在系统运转和清洗管路的初期，宜把其中的滤芯卸下，以免损坏。
●水管冲洗后折下过滤网清洗干净，并检查如有破损，应以更换。
8膨胀水箱1）作用：当空调水系统采用闭式环路循环时，为给于系统中存水因温度变化而引起的体积膨胀余地并有利于系统内空气地排除，应该在管路系统上连接膨胀水箱，同时在许多水系统中，膨胀水箱还兼做定压水箱用。
2）安装：为保证膨胀水箱的作用，必须重视它与系统的正确连接。
在机械循环系统中，膨胀水箱应该接在水泵的吸入侧，而且装置的标高至少要高出水管系统最高点1[m]。
膨胀水箱的配管（图五）主要包括膨胀管、信号管、补给水管（有手动和自动控制）、溢流管、排污管等。
箱体应该保温并加盖板，盖板上连接的透气管一般可以选用公称直径为100[mm]的钢管制作。
当膨胀水箱兼用于供冷和供暖两种工况时，特别要重视膨胀水箱的安置条件，以防冬季供暖时因水箱内的水结冰造成箱体结构破坏，甚至酿成事故。
图五工程上另一种做法是在膨胀水箱上再接出一根循环管，如图图五B中虚线所示。
在水系统中，循环管与膨胀管要接在同一条管路上，其连接点之间应保持一定距离（见图五）。
使膨胀水箱中的水在两连接点压差的作用下处于缓慢流动状态，这样做是可以避免结冰现象出现的，循环管和膨胀管的连接点间距可以从阻力计算确定，一般可以取1.5～3.0[m]。
要注意的是，这种连接循环管的做法，在夏季使用时会增加系统的无效冷量损失。
3）膨胀水箱的容积：由系统中水容量和最大的水温变化幅度决定的，可以用下式计算确定：Vp=αΔt3v[m³] （7.24）式中Vp---------------膨胀水箱有效容积（即由信号管到溢流管之间高差内的容积，见图7.36），[m³]；α---------水的体积膨胀系数，=0。
0006，[1/℃]；Δt-------------最大的水温变化值，[℃]；v-------------系统内的水容量，[m³]，即系统中管道和设备内存水3量的总和。
系统的水容量可以在设计完成后，从各管路和设备逐个计算求得。
也可以参考表四所提供的数据来确定。
表四是15个办公楼建筑得统计值。
式，表中供暖时得数值是指使用热水锅炉得情况：当使用热交换器时可以取供冷时得数值。
9排气阀1）作用：用于排出水系统中的空气；2）形式：一般有自动式和手动式；3）安装：应安装于系统最高点；10集气罐1）作用：为是水系统运行正常，及时排除系统内的空气是很重要的。
2）形式：通常的做法是在管路上装置集气罐，集气罐一般是用公称直径100～150[mm]的短的钢管制成的。
它与系统的连接方法可见图7.38所示。
集气罐的放气管可选用公称直径为15[mm]的钢管制作。
放气管上应安装放气阀，供系统充水时和运行时定期放气之用。
为保证集气罐的排放空气功能，它的安装高度必须低于膨胀水箱。
图六3）安装：集气罐与系统管路的连接，由于立式集气罐容纳的空气比卧式的多，所以在大多数情况下都选用立式集气罐；只在干管距顶棚的距离很小不能设置立式集气罐时，才使用卧式集气罐。
10, 水泵1）作用：是把机械能（电能）转化为流经其内部流体的压力能和动能的流体机械。
2)形式：水泵型式的选择与水管系统的特点、安装条件、运行调节要求和经济性n*在30～150的离心水泵最为合适，因等有关。
就空调系统而言，使用比转数s为它在流量和压头的变化特性上容易满足空调系统的使用需要。
在常用的离心水泵中，根据对流量和压头的不同要求，可以分别选用单级泵和多级泵。
除此，离心水泵还有单吸还有双吸之分，在相同流量和压头的运行条件下，从吸水性能、消除轴向不平衡力和运行效率方面比较，双吸泵均优于单吸泵，在流量较大时更明显；然而，双吸泵结构复杂，且一次投资较大。
