干挂铝塑板施工技术
干挂铝塑板施工方案
干挂铝塑板施工方案
一、施工前准备
在进行干挂铝塑板施工之前，需准备好以下工具和材料： - 干挂铝塑板 - 铝合
金型材 - 铝塑板连接件 - 接地线 - 明胶粘合剂 - 手电钻、尺子、螺丝刀等工具 - 防护
用品
二、施工步骤
步骤一：测量规划
首先，根据墙面尺寸和设计要求，测量铝塑板的尺寸并进行规划，确定安装位
置和铝型材的长度。
步骤二：安装铝型材
在墙面上安装铝型材，确保铝型材与墙面垂直，并按照规划的位置间距进行固定。
步骤三：安装铝塑板
将铝塑板依次安装在铝型材上，注意保持板与板之间的间距一致，使用连接件
将板与板之间连接牢固。
步骤四：连接整体
使用连接件将整体与墙面连接，确保干挂板平整、牢固固定。
步骤五：部件处理
对于需要裁切的部分，使用手电钻等工具进行裁切，并用明胶粘合剂粘贴固定。
步骤六：接地处理
在室内铝塑板系统上必须做好接地工作，确保静电不会在系统内部产生。
三、质量验收
施工完成后，应对干挂铝塑板系统进行质量验收，包括板与板之间间距是否一致、固定是否牢固、整体是否平整等方面，确保施工质量。
四、安全注意事项
在施工过程中应注意安全，工作时要佩戴好防护用品，操作电动工具时要注意操作规范，防止发生意外事故。
五、施工结束
施工完成后，做好清理工作，清理施工现场，保持环境整洁。
以上是干挂铝塑板施工方案的全部内容，希望对您有所帮助。
干挂铝塑板的方法
干挂铝塑板的方法挂铝塑板（也称铝塑复合板）是一种常用的装饰材料，广泛应用于建筑物外墙、室内墙体装饰和广告牌等领域。
它由铝板和塑料复合而成，具有重量轻、强度高、隔音隔热、防火阻燃、防腐耐用等特点。
下面我将详细介绍几种常见的干挂铝塑板的方法。
1. T型槽挂法T型槽挂法是最常用的一种干挂铝塑板的方法，主要适用于外墙装饰。
具体操作步骤如下：（1）首先，在建筑物的墙面上安装水平方向的横向承载龙骨，承载龙骨之间的间距一般为600mm-900mm。
（2）将T型槽按照垂直方向固定在承载龙骨上，槽的间距与板材的尺寸相匹配。
（3）在铝塑板的四个边缘上预先加工一个小尺寸的凹槽，然后将板材插入T型槽中，使其紧密固定。
（4）依次将其他板材安装到T型槽中，板材之间保留的缝隙一般为3-8mm，以确保铝塑板的伸缩和换气功能。
（5）最后，根据需要进行板材的割裁、修整和固定，然后进行密封处理。
2. Z型槽挂法Z型槽挂法与T型槽挂法类似，但是它使用的是Z型槽而不是T型槽。
这种挂法适用于室内墙体装饰和吊顶装饰。
操作步骤如下：（1）首先，在墙面上安装承载龙骨，龙骨之间的间距同样为600mm-900mm。
（2）将Z型槽固定在承载龙骨上，槽的间距同样与板材尺寸相匹配。
（3）将铝塑板插入Z型槽，使其安装牢固。
（4）板材之间保留适当的缝隙，然后进行割裁、修整和密封。
3. U型槽挂法U型槽挂法适用于轻型的铝塑板装饰，如吊顶装饰、隔断装饰等。
步骤如下：（1）先在墙体上安装U型槽，槽的间距根据板材尺寸而定。
（2）将铝塑板插入U型槽中，使其紧密固定。
（3）根据需要进行板材的割裁、修整和密封。
干挂铝塑板的主要优点是操作简单，施工快速，而且不会对墙面造成较大的破坏。
同时，挂板与墙面之间的空隙可以起到空气对流的作用，有利于保证室内空气的流通和通风。
需要注意的是，在使用各种挂法时，施工人员需确保板材的水平、垂直和平整度，以保证挂板的牢固度和美观度。
此外，根据实际需要，可能还需要进行密封处理，以提高铝塑板的防水性能。
干挂铝塑石板施工方案
干挂铝塑石板施工方案1. 引言本文档旨在提供干挂铝塑石板施工方案的详细说明，以确保施工过程高效顺利，并保证施工结果的质量。
2. 施工材料为了完成干挂铝塑石板施工，所需的材料如下：- 干挂铝塑石板- 铝合金龙骨- 不锈钢锚固件- 胶粘剂- 背板- 铝塑板背衬- 螺丝、螺母等辅助连接件- 施工工具（如螺丝刀、电钻等）3. 施工步骤以下是干挂铝塑石板施工的基本步骤：3.1. 准备工作- 确定安装位置并进行测量，制定施工图纸。
- 清理安装表面，确保其平整、干燥、清洁，以便于石板的固定。
3.2. 安装铝合金龙骨- 根据施工图纸上的标示，预先设置铝合金龙骨的位置和间距。
- 使用不锈钢锚固件将铝合金龙骨固定在墙面上。
3.3. 安装背板和铝塑板背衬- 将背板固定在龙骨上，确保其平整牢固。
- 将铝塑板背衬粘贴在背板上，以增加石板固定的强度。
3.4. 石板安装- 在铝塑板背衬上均匀涂抹胶粘剂。
- 将石板按照施工图纸上的顺序和位置倒挂在铝塑板背衬上，确保其对齐正确。
- 使用螺丝等辅助连接件将石板固定在铝合金龙骨上。
3.5. 施工结束- 检查整个安装过程，确保石板安装平整、牢固。
- 清理施工现场，确保没有杂物和垃圾。
- 审核施工结果，并根据需要进行维护和保养。
4. 安全注意事项- 在施工过程中，工人应佩戴合适的安全防护用品，如手套、眼镜、安全帽等。
- 注意施工现场的安全，避免人员和设备的碰撞或坠落事故。
- 使用合适的工具和设备，并遵守相关的安全操作规定。
- 注意石板的重量和大小，避免在安装过程中造成伤害。
以上是干挂铝塑石板施工方案的基本内容，希望能对施工过程提供指导和帮助。
如有任何疑问或需要进一步的信息，请随时与我们联系。
谢谢！。
干挂铝塑板工艺和施工步骤
干挂铝塑板工艺和施工步骤1. 干挂铝塑板工艺的定义和概述干挂铝塑板，又称为干挂铝塑复合板，是一种常用于建筑外墙装饰的材料。
它由两层铝板和中间的塑料核心层构成，通过特殊的连接系统将板材固定在建筑物的外墙上。
干挂铝塑板工艺的主要特点是高强度、轻质、耐候性好以及装饰效果美观。
下面将详细介绍干挂铝塑板的施工步骤和注意事项。
2. 干挂铝塑板施工步骤2.1 物料准备在开始施工之前，需要准备好相应的材料和工具。
包括干挂铝塑板、连接件、防水层、墙体准备材料、固定件、胶粘剂以及施工所需的工具等。
2.2 墙面处理在进行干挂铝塑板施工之前，需要对墙面进行处理。
清理墙面上的灰尘、杂物，确保墙面干燥洁净。
如果墙面存在不平整、凹凸不平的情况，需要进行修补和调整，以保证墙面平整。
2.3 铝塑板安装在墙体上按照设计要求预先安装好固定件。
将干挂铝塑板的四周涂抹上防水胶粘剂，然后将板材固定在墙体上。
在进行板材拼接时，需要注意尽量保持拼缝的一致性和平整度，以达到美观的效果。
2.4 连接件安装连接件的作用是连接和固定干挂铝塑板。
根据设计图纸的要求，安装连接件，并确保其固定牢固、平整度一致。
连接件的选择和安装需要根据实际情况和设计要求进行。
2.5 防水层处理铝塑板干挂施工完成后，需要对墙体进行防水处理。
在连接件安装完毕后，用专用的防水材料对干挂铝塑板的连接缝隙进行密封处理，以提高干挂铝塑板外墙系统的防水性能。
3. 干挂铝塑板工艺的优势和适用范围干挂铝塑板工艺相比传统的建筑装饰材料有许多优势。
干挂铝塑板具有较高的强度和刚度，可以有效提高墙体的抗风压能力。
干挂铝塑板重量轻，能减轻建筑物自重负荷，降低结构造价。
干挂铝塑板具有良好的耐候性和防腐蚀性能，能够在恶劣环境下保持长久的美观效果。
干挂铝塑板工艺适用于各类建筑物的外墙装饰，包括商业建筑、居住建筑、办公大楼等。
其装饰效果独特，可以根据设计要求实现各种样式和色彩的选择，满足建筑物的整体设计需要。

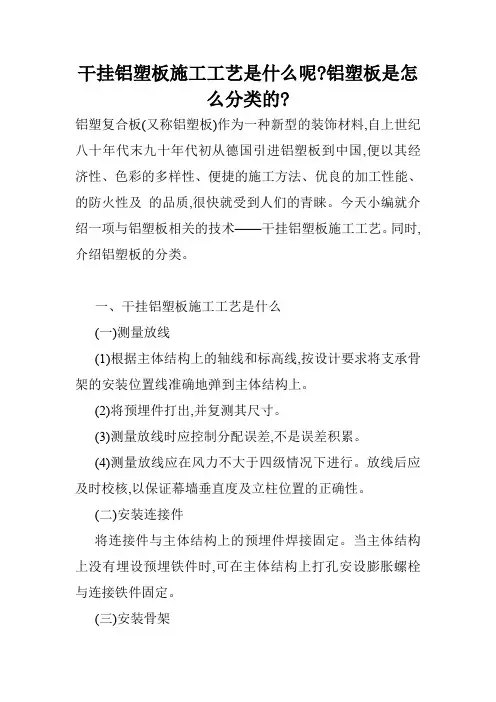

干挂铝塑板施工工艺是什么呢-铝塑板是怎么分类的-
干挂铝塑板施工工艺是什么呢?铝塑板是怎么分类的?铝塑复合板(又称铝塑板)作为一种新型的装饰材料,自上世纪八十年代末九十年代初从德国引进铝塑板到中国,便以其经济性、色彩的多样性、便捷的施工方法、优良的加工性能、的防火性及的品质,很快就受到人们的青睐。
今天小编就介绍一项与铝塑板相关的技术——干挂铝塑板施工工艺。
同时,介绍铝塑板的分类。
一、干挂铝塑板施工工艺是什么(一)测量放线(1)根据主体结构上的轴线和标高线,按设计要求将支承骨架的安装位置线准确地弹到主体结构上。
(2)将预埋件打出,并复测其尺寸。
(3)测量放线时应控制分配误差,不是误差积累。
(4)测量放线应在风力不大于四级情况下进行。
放线后应及时校核,以保证幕墙垂直度及立柱位置的正确性。
(二)安装连接件将连接件与主体结构上的预埋件焊接固定。
当主体结构上没有埋设预埋铁件时,可在主体结构上打孔安设膨胀螺栓与连接铁件固定。
(三)安装骨架1)按弹线位置准确无误地将经过防锈处理的立柱用焊接或螺栓固定在连接件上。
安装时应随时检标高和线位置积较大、较高的外墙铝板幕墙骨架立柱,必须用测量仪器和线坠测量,校正其位置,以保证骨架竖杆铅直和平整。
立柱安装标高偏差不应大于3㎜,轴线前后偏差不应大于2㎜,左右偏差不应大于3㎜;相邻两根立柱标高偏差不应大于3㎜,同层立柱的比较大标高偏差不应大于5㎜,相邻两根立挺距离偏差不应大于2㎜。
2)将横梁两端的连接件及垫片安装在立柱的预定位置,并应安装牢固,其接缝应严密;相邻两根横梁的水平偏差不应大于1㎜。
同层标高偏差:当一幅幕墙宽度小于或等于35 m时不应大于5㎜;当一幅幕墙宽度大于35m时,不应大于7㎜。
(4)安装铝板,测量放线(5)处理板缝(6)处理幕墙收口(7)处理变形缝(8)清理板面二、铝塑板分类铝塑板品种比较多,而且是一种新型材料,因此至今还没有统一的分类方法,通常按用途、产品功能和表面装饰效果进行分类。
以下是按用途来分类:1、建筑幕墙用铝塑板2、外墙装饰与广告用铝塑板3、室内用铝塑板铝塑板被广泛应用于各种建筑装饰上,如天花板、包柱、柜台、家具、电话亭、电梯、店面、广告牌、厂房壁材等,已成为三大幕墙中(天然石材、玻璃幕墙、金属幕墙)金属幕墙的代表,在发达国家,铝塑板还被用于巴士、火车厢的制造、飞机、船舶的隔音材料、设计仪器箱体等。
干挂铝塑板幕墙施工工艺-1
工作行为规范系列干挂铝塑板幕墙施工工艺-1（标准、完整、实用、可修改）编号：FS-QG-70498干挂铝塑板幕墙施工工艺-1Dry hanging aluminum-plastic panel curtain wall construction process-1说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。
干挂铝塑板幕墙施工工艺(1)金属幕墙安装工艺流程操作工艺(1)安装施工准备1)编制材料、制品、机具的详细进场计划;2)落实各项需用计划;3)编制施工进度计划;4)做好技术交底工作;5)搬运、吊装构件时不得碰撞、损坏和污染构件。
6)构件储存时应依照安装顺序排列放置，放置架应有足够的承载力和刚度。
在室外储存时应采取保护措施;7)构件安装前应检查制造合格证，不合格的构件不得安装。
(2)预埋件的安装1)按照土建进度，从下向上逐层安装预埋件;2)按照幕墙的设计分格尺寸用经纬仪或其他测量仪器进行分格定位;3)检查定位无误后，按图纸要求埋设铁件;4)安装埋件时要采取措施防止浇筑混凝土时埋件位移，控制好埋件表面的水平或垂直，严禁歪、斜、倾等。
5)检查预埋件是否牢固、位置是否准确。
预埋件的位置误差应按设计要求进行复查。
当设计无明确要求时，预埋件的标高偏差不应大于10mm，预埋件的位置差不应大于20mm。
(3)施工测量放线1)复查由土建方移交的基准线;2)放标准线:在每一层将室内标高线移至外墙施工面，并进行检查;在石材挂板放线前，应首先对建筑物外形尺寸进行偏差测量，根据测量结果，确定出干挂板的基准面;3)以标准线为基准，按照图纸将分格线放在墙上，并做好标记;4)分格线放完后，应检查预埋件的位置是否与设计相符，否则应进行调整或预埋件处理;5)最后，用0.5~1.0mm的钢丝在单樘幕墙的垂直、水平方向各拉两根，作为安装的控制线，水平钢丝应每层拉一根(宽度过宽，应每间隔20m设1支点，以防钢丝下垂)，垂直钢丝应间隔20m拉一根;6)注意事项:放线时，应结合土建的结构偏差，将偏差分解;放线时，应防止误差积累;放线时，应考虑好与其他装饰面的接口;拉好的钢丝应在两端紧固点做好标记，以便钢丝断了，快速重拉;应严格按照图纸放线;控制重点为:基准线。
干挂铝塑板施工方案
干挂铝塑板施工方案1. 引言干挂铝塑板是一种常用于建筑外墙装饰的材料。
它由铝塑复合板和铝塑板安装系统组成。
本文档将介绍干挂铝塑板的施工方案，包括工序、施工要求和注意事项。
2. 工序下面是干挂铝塑板的施工工序：2.1 准备工作在施工之前，需要进行以下准备工作：•检查设计方案和施工图纸•准备所需的铝塑板和安装系统材料•调查施工现场，确保安全和施工条件•安装所需的施工设备和工具2.2 安装安装系统首先，需要根据设计方案和施工图纸安装安装系统。
这包括：•安装水平龙骨和垂直龙骨•安装支撑结构和固定件•进行水平和垂直方向的测量和调整2.3 安装铝塑板安装系统安装完成后，可以开始安装铝塑板。
•使用适当的工具和设备进行铝塑板切割•使用合适的固定件将铝塑板固定到安装系统上•检查铝塑板的垂直和水平水平•确保铝塑板之间的缝隙均匀•根据需要进行修整和矫正2.4 检查和清洁完成铝塑板的安装后，需要进行检查和清洁。
•检查铝塑板的安装质量和固定性•清洁铝塑板和周围的施工区域•检查安装系统的稳定性和可靠性•消除施工过程中的垃圾和垃圾3. 施工要求在进行干挂铝塑板施工时，需要满足以下要求：•熟悉设计方案和施工图纸，确保施工正确进行•使用高质量的铝塑板和安装系统材料，确保施工质量•严格按照施工工序进行操作，确保施工顺利进行•保持施工现场整洁和安全，确保工作人员的安全•检查施工质量，并及时修正和调整•遵守相关的环保和安全规定，确保施工符合标准4. 注意事项在进行干挂铝塑板施工时，需要注意以下事项：•确保安装系统的稳定性和可靠性，以防止铝塑板脱落或倾斜•确保铝塑板之间的缝隙均匀，以保证美观•在进行铝塑板切割时，需要注意安全和精确度•在进行安装和修整时，需要注意施工现场的整洁和安全•注意施工现场的通风和防火措施5. 总结本文档介绍了干挂铝塑板的施工方案，包括工序、施工要求和注意事项。
通过严格按照施工要求进行操作，并注意合适的施工步骤和注意事项，可以确保干挂铝塑板的安装质量和施工效果。
干挂铝塑板施工工艺做法
干挂铝塑板施工工艺做法1、放线工作根据土建实际的中心线及标高点进行；饰面的设计以建筑物的轴线为依据铝塑板骨架由横竖件组成，先弹好竖向杆件的位置线，然后再将竖向杆件的锚固点确定。
2、安装固定连接件在放线的基础上，用电焊固定连接件，焊缝处防锈漆二度。
连接件与主体结构上的预埋件焊接固定，当主体结构上没有埋设预埋铁件时，可在主体结构上打孔安设膨胀螺栓与连接铁件固定。
3、安装骨架用焊接方法安装骨架，安装时检查标高，中心线位置，并同时将截面连接焊缝做防锈漆处理，固定连接件做隐蔽检查记录包括连接件焊缝长度、厚度、位置埋置标高、数量、嵌入深度。
4、安装铝塑板在型材内架上，先攻铣螺丝孔位，用铆钉将铝塑板饰面逐块固定在型钢骨架上；板与板之间的间隙为10～15㎜再注入硅酮耐候密封胶；铝板安装前严禁拆包装纸，直至竣工前方撕开包装保护膜；根据铝塑板箭头指示方向施工。
铝塑板的干挂先做墙面基础，有角钢的，有方管的，有铝合金方管的，有幕墙专用料的。
做完基础以后，根据尺寸计算出面板的尺寸，开始加工面板，专业的说叫做盘。
先下出基材，基材的尺寸长和宽都加上4cm，然后用专用的修边机器在铝塑板的背面，每条边的2cm处，修出铝塑板厚度2倍的折边缝，裁去每个角多余的部分，然后将边折过来，一定要成直角，用1·5×1·5×1·5cm的铝七字角固定，（用4·2钻头钻眼，铆钉加固）。
现在可以挂盘了，用快钉和专用件把铝塑板固定在墙面基础上，留出相应的胶缝，自上自下都可以挂。
应注意的是：框架要平，垂直，成方，尺寸误差在5mm左右。
铝塑板的盘要方，方向要一致，误差控制在3mm左右。
打胶要从上至下，先用泡沫棒填充，然后注胶，用腻刀压平，撕去保护膜。
按照行业标准,铝塑板的厚度一般要再3mm以上,3mm铝塑板铝厚要再10丝（也就是0.1mm）以上,室内用的铝塑板一般为3mm,铝厚有10丝、15丝、21丝等集中常用厚度.一般铝塑板常见的铝厚有如下几种：外立面用材用0.20毫米、0.30和0.40毫米、以及0.50毫米这四种。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
湖南华天铝业有限公司
内部培训材料
之
室外雨蓬干挂铝塑板吊顶施工技术
By Pau Email: cspau@
室外铝塑板雨蓬顶面安装有粘贴及干挂两种。
粘贴是：安装龙骨---安装基层板---用万能胶把铝塑板粘贴在基层板上---接缝打玻璃胶---撕保护膜--完成（注意外墙面基层板要防水，玻璃胶要是耐候胶）。
干挂是：焊接基层骨架（角铁或方管）----铝塑板折边安角码或吊勾（角铝或专用配件）---用穿心螺丝把铝塑板固定在基层骨架上面---接缝安填充条----打耐候胶---撕保护膜---完成
以前，室外雨蓬吊顶用粘贴铝塑板，背衬木夹板。
时间长了，风吹雨淋，基层鼓了，潮了，变形了，面层岂有不变之理。
室外门头使用钢架干挂施工做法，比较牢固，理由是完全用胶水来粘贴要取决于胶的质量优劣，也要取决于衬板夹板的质量好坏，如果胶水质量差，木夹板质量差，那么铝塑板材料再好，牢固性能也会打折扣。
而干挂施工，用自攻镙丝钉穿材料，固定在钢架上面，即使材料差点，但是耐腐蚀性能还是可以的。
先做钢骨架基础，有角钢的，有方管的，有铝合金方管的。
做完基础以后，根据尺寸计算出面板的尺寸，开始加工面板，专业的说叫做盘。
先下出基材，基材的尺寸长和宽都加上4cm，然后用专用的修边机器在铝塑板的背面，每条边的2cm处，修出铝塑板厚度2倍的折边缝，裁去每个角多余的部分，然后将边折过来，一定要成直角，用1〃5×1〃5×1〃5cm的铝七字角固定，（用4〃2钻头钻眼，铆钉加固）。
现在可以挂盘了，用快钉和专用件把铝塑板固定在钢骨架基础上，留出相应的胶缝。
应注意的是：框架要平，垂直，成方，尺寸误差在5mm左右。
铝塑板的盘要方，方向要一致，误差控制在3mm左右。
打胶要先用泡沫棒填充，然后注胶，用腻刀压平，撕去保护膜。
一、铝塑板雨棚所用工具机具：
砂轮切割机、手电钻、冲击电钻、铆钉枪、射钉枪、电动改锥、螺丝刀、钳子、各种规格的钻花、扳手、手锤、墨线、线垂、尼龙线、水平尺、钢卷尺、电焊机、氧切设备、注胶枪等。
施工流程：
搭设脚手架→龙骨布臵与弹线→安装固定连接件→安装与调平龙骨
→安装铝塑板
施工工艺：
①弹线
弹线工作根据实际的中心线及标高点进行；饰面的设计以设计标高为依据。
确定标高控制线和龙骨布臵线，如果吊顶有标高变化时，应将变截面部分的相应位臵确定。
确定龙骨位臵线：根据铝塑板的尺寸规格及吊顶的面积尺寸来安排吊顶骨架的结构尺寸，要求板块组合的图案要完整，四周留边时，留边的尺寸要均匀或对称，将安排好的龙骨架位臵线画在标高线的上边。
②安装固定连接件
连接件及钢骨架防腐采用镀锌或刷防锈漆处理。
在放线的基础上，用电焊固定连接件。
③安装骨架
用焊接方法安装骨架，安装随时检查标高，中心线位臵，并同时将截面连接焊缝做防腐处理，固定连接件做隐蔽检查记录包括连接件焊缝长度、厚度、位臵埋臵标高、数量、嵌入深度。
骨架焊接后进行防腐处理。
安装骨架位臵准确，结构牢固。
安装完检查中心线、表面标高等。
根据纵横标高控制线，从一端开始，边安装边调平，然后再统一精调一次。
④安装铝塑板
铝塑板制作成型后，整块板通过四周铝角码(或铝角铁)与龙骨连接。
铝塑板安装从一个方向开始依次安装，铝塑板安装应轻拿轻放，保护板面不受碰撞或刮伤。
在装铝塑板前，先检查骨架质量，重点检查吊杆顺直，受
力均匀，龙骨间距不大于500mm(潮湿环境设计要求适当减小间距)，龙骨下表面平顺无下坠感，主、配件连接紧密、牢固等，确认合格方可装订。
用M5自攻螺钉固定时，先用手电钻打出直径为4.2mm孔位后再上螺钉。
将铝板用螺丝加压块拧牢；严禁扭曲、变形、碰伤，要注意安装精度控制，表面平整度3mm；阳角方正3mm；接缝平直0．5mm。
板与板之间的间隙为15MM用耐候胶。
铝塑板安装前严禁拆包装纸，直至竣工前方撕开包装保护膜；铝塑板是有方向的，安装时要依照保护膜上的箭头指示一致就可以了。
铝塑板雨蓬、吊顶干挂施工工艺能够有效合理的完善安装质量，可以有效避免板材后期脱落、变形等由于安装不善造成的安装问题。
铝塑板，在耐污染方面有了明显的提高。
我国的城市污染较为严重，使用几年后需要保养和清理，由于自洁性好，只需用中性的清洗剂和清水即可，清洗后使板材永久如新。
