如何测试电脑电源好坏

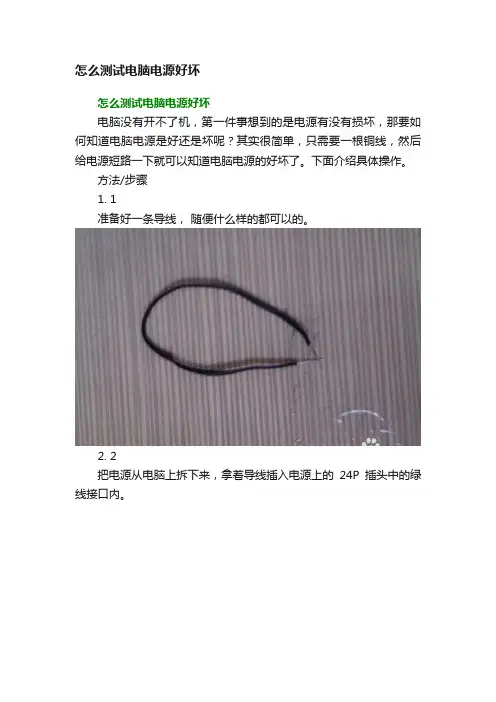

怎么测试电脑电源好坏
怎么测试电脑电源好坏怎么测试电脑电源好坏电脑没有开不了机，第一件事想到的是电源有没有损坏，那要如何知道电脑电源是好还是坏呢？其实很简单，只需要一根铜线，然后给电源短路一下就可以知道电脑电源的好坏了。
下面介绍具体操作。
方法/步骤1.1准备好一条导线，随便什么样的都可以的。
2.2把电源从电脑上拆下来，拿着导线插入电源上的24P插头中的绿线接口内。
3.3另一头插入电源24P头上的任意条黑色线的插口内都是可以的。
插好以后然后再把电源线接在排座上。
4.4导入线的两头都接好后看下电源风扇有没有转。
如果是转的大致可以确定电源是好的。
5.5电源上的24P接头上的小线的电压5V的电对人体是没有伤害的，所以不用害怕。
END注意事项•以上的方法只是对电源的大概测试方法。
•比较详细的检测试法是：按以上的的方法接好绿黑色，然后拿着万用表去24P上的每个根线的电流是否正常。
1) 电压范围的意义，做到心中有数。
只有我们知道了每个颜色针脚所对应的不同意义，才能正确地测量出需要的电压。
我们一般是首先量以下电源空载时的输出电压，再量加载时的电压，对比一下，数值变化不大的电源比较正常，如果变化比较大，那就说明你的电源有点问题了。
那么怎样让电源空载运行呢？首先关闭电源开关，打开机箱，拔下与电源连接的所有部件。
找来一根曲别针，把24pin插头的第16pin绿色线和第17PIN黑色的地线短路连接，再打开开关，电源就空载运行了。
但在这里指出，有些电源有空载保护。
如果想启动电源的话你可以接个假负载（如光驱或者硬盘之类）的，然后用根铜线将绿色线和黑色线短接牢固就行啦。
数字型万用表电源通电后，怎样才能测量它的输出电压呢？我们先量一下+12V电压对应的是黄色线。
把万用表的档位调到20V的直流电压档，把万用表的黑表笔插到黑色线的地线孔里，接着把红笔表插到+12V所对应的黄色线孔里，就能测量到+12V的空载输出电压了。
用同样的方法，我们可以测出+5V、+3.3V的空载输出电压。
电脑电源好坏测试方法
电脑电源好坏测试方法电脑电源是电脑正常运行的基础，如果电源出现问题，将会导致整台电脑无法正常工作。
因此，了解电脑电源的好坏测试方法对于维护电脑的稳定性和延长电脑使用寿命至关重要。
下面将介绍几种简单易行的电脑电源测试方法。
首先，我们可以通过观察电源指示灯来初步判断电源是否正常。
当我们接通电源时，电源指示灯通常会亮起，表示电源已经正常工作。
如果指示灯不亮，那么很可能是电源本身出现了问题，需要进一步检测或更换电源。
其次，可以通过听电源工作声音来判断电源是否正常。
当我们接通电源时，如果能够听到电源风扇的工作声音，那么说明电源正常；反之，如果没有听到任何声音，可能是电源故障导致无法正常工作。
另外，我们还可以通过使用万用表来测试电源的输出电压是否正常。
首先，将万用表调至交流电压档位，然后将测试笔分别插入电源插座的两个孔中，此时万用表显示的电压值应该在正常范围内，如果电压值过高或者过低，就说明电源存在问题。
除了以上方法，我们还可以通过使用电源测试仪来全面测试电源的各项参数。
电源测试仪可以测量电源的输出电压、电流、功率等参数，通过对这些参数的测试，可以更加准确地判断电源的好坏。
需要注意的是，进行电源测试时一定要确保自身安全，尽量避免直接接触电源部件，以免触电或者造成其他意外。
同时，如果不具备相关的电脑维修知识和操作经验，最好不要私自拆卸电脑主机进行测试，以免造成更大的损坏。
总的来说，电脑电源的好坏测试方法并不复杂，通过简单的观察和测试即可初步判断电源是否正常。
在日常使用电脑的过程中，如果发现电脑出现了开机困难、死机等问题，可以首先考虑检测电源是否存在故障。
希望以上介绍的电脑电源测试方法能够帮助大家更好地维护和保养自己的电脑设备。
如何检查电脑的电源供应是否正常
如何检查电脑的电源供应是否正常电脑已经成为我们日常生活和工作中不可或缺的工具，而电源供应是保证电脑正常运行的关键。
如果电源出现问题，可能会导致电脑死机、重启、硬件损坏等一系列严重后果。
因此，学会检查电脑的电源供应是否正常是非常重要的。
下面我将为大家介绍几种常见且实用的方法。
一、观察电源指示灯首先，我们可以通过观察电脑主机和显示器上的电源指示灯来初步判断电源供应是否正常。
通常情况下，当电脑接通电源后，主机前面板上会有一个指示灯亮起，如果这个指示灯不亮，那么很可能是电源没有接通或者电源出现了故障。
显示器上也会有一个电源指示灯，一般在显示器的边框上。
如果显示器的电源指示灯不亮，可能是显示器的电源线没有插好，或者显示器本身的电源出现了问题。
二、听电源风扇的声音打开电脑主机箱，仔细倾听电源风扇的声音。
正常情况下，电源风扇在电脑运行时会持续转动，并且声音相对平稳。
如果听不到风扇转动的声音，或者风扇转动时发出异常的噪音（如摩擦声、卡顿声等），那么很可能是电源出现了故障。
需要注意的是，有些电源风扇具有智能调速功能，在电脑负载较低时风扇转速会降低，声音可能会比较小，但仍应该能够感觉到风扇在转动。
三、检查电源线和插头电源线和插头是电源供应的重要组成部分，它们的连接是否良好直接影响电源的正常工作。
检查电源线是否有破损、断裂、弯曲等情况，插头是否插紧。
如果发现电源线有损坏，应及时更换。
另外，还要检查电源插座是否正常工作，可以将其他电器设备插入该插座进行测试。
如果插座有问题，应更换或修理插座。
四、使用万用表测量电压万用表是一种常用的电子测量工具，可以用来测量电源的输出电压。
首先，将万用表的量程选择到直流电压档（一般为 20V 或更高），然后将黑表笔插入 COM 插孔，红表笔插入VΩ 插孔。
接下来，找到电源输出的插头，一般有 20 针或 24 针。
其中，主要的输出电压有＋12V、＋5V 和＋33V。
将红表笔接触插头中的＋12V引脚（通常为黄色线），黑表笔接触黑色地线引脚，读取万用表上显示的电压值。

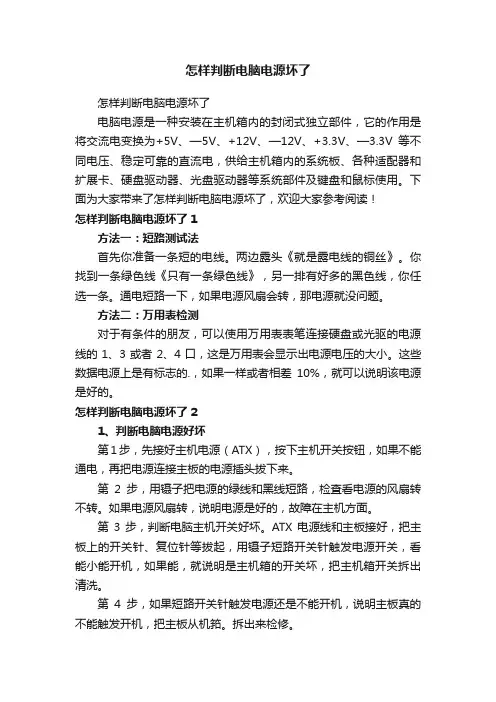

怎样判断电脑电源坏了
怎样判断电脑电源坏了怎样判断电脑电源坏了电脑电源是一种安装在主机箱内的封闭式独立部件，它的作用是将交流电变换为+5V、—5V、+12V、—12V、+3.3V、—3.3V等不同电压、稳定可靠的直流电，供给主机箱内的系统板、各种适配器和扩展卡、硬盘驱动器、光盘驱动器等系统部件及键盘和鼠标使用。
下面为大家带来了怎样判断电脑电源坏了，欢迎大家参考阅读！怎样判断电脑电源坏了1方法一：短路测试法首先你准备一条短的电线。
两边露头《就是露电线的铜丝》。
你找到一条绿色线《只有一条绿色线》，另一排有好多的黑色线，你任选一条。
通电短路一下，如果电源风扇会转，那电源就没问题。
方法二：万用表检测对于有条件的朋友，可以使用万用表表笔连接硬盘或光驱的电源线的1、3或者2、4口，这是万用表会显示出电源电压的大小。
这些数据电源上是有标志的.，如果一样或者相差10%，就可以说明该电源是好的。
怎样判断电脑电源坏了21、判断电脑电源好坏第1步，先接好主机电源（ATX），按下主机开关按钮，如果不能通电，再把电源连接主板的电源插头拔下来。
第2步，用镊子把电源的绿线和黑线短路，检査看电源的风扇转不转。
如果电源风扇转，说明电源是好的，故障在主机方面。
第3步，判断电脑主机开关好坏。
ATX电源线和主板接好，把主板上的开关针、复位针等拔起，用镊子短路开关针触发电源开关，看能小能开机，如果能，就说明是主机箱的开关坏，把主机箱开关拆出清洗。
第4步，如果短路开关针触发电源还是不能开机，说明主板真的不能触发开机，把主板从机筘。
拆出来检修。
第5步，把主板拆下来，先把板上的灰尘清扫干净，以免防碍检修。
先目测一下，看主板上面有无元器件烧坏，鼓包，电路板上有无烧焦、断线的。
第6步，把主板放好，插上CPU假负载，插好电源。
插上主板测试卡，做好检修准备。
2、检査触发电路当主板不通电时，首先通过强加电的方法定位主板小通电的具体故障电路。
也就是说直接短路接绿线和黑线。
如果此时可以加电开机说明故障在软开机电路本身。

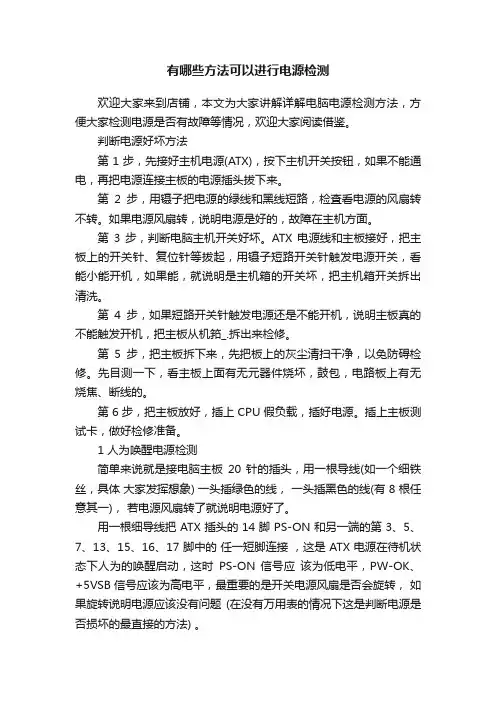

有哪些方法可以进行电源检测
有哪些方法可以进行电源检测欢迎大家来到店铺，本文为大家讲解详解电脑电源检测方法，方便大家检测电源是否有故障等情况，欢迎大家阅读借鉴。
判断电源好坏方法第1步，先接好主机电源(ATX)，按下主机开关按钮，如果不能通电，再把电源连接主板的电源插头拔下来。
第2步，用镊子把电源的绿线和黑线短路，检査看电源的风扇转不转。
如果电源风扇转，说明电源是好的，故障在主机方面。
第3步，判断电脑主机开关好坏。
ATX电源线和主板接好，把主板上的开关针、复位针等拔起，用镊子短路开关针触发电源开关，看能小能开机，如果能，就说明是主机箱的开关坏，把主机箱开关拆出清洗。
第4步，如果短路开关针触发电源还是不能开机，说明主板真的不能触发开机，把主板从机筘_.拆出来检修。
第5步，把主板拆下来，先把板上的灰尘清扫干净，以免防碍检修。
先目测一下，看主板上面有无元器件烧坏，鼓包，电路板上有无烧焦、断线的。
第6步，把主板放好，插上CPU假负载，插好电源。
插上主板测试卡，做好检修准备。
1 人为唤醒电源检测简单来说就是接电脑主板20 针的插头，用一根导线(如一个细铁丝，具体大家发挥想象) 一头插绿色的线，一头插黑色的线(有 8 根任意其一)，若电源风扇转了就说明电源好了。
用一根细导线把 ATX 插头的 14 脚 PS-ON 和另一端的第 3、5、7、13、15、16、17 脚中的任一短脚连接，这是 ATX 电源在待机状态下人为的唤醒启动，这时PS-ON 信号应该为低电平，PW-OK、+5VSB 信号应该为高电平，最重要的是开关电源风扇是否会旋转，如果旋转说明电源应该没有问题(在没有万用表的情况下这是判断电源是否损坏的最直接的方法) 。
2 脱机带电检测通常情况下，在待机状态下的PS-ON 和PW-OK 的两路电源信号，一个是高电平，另一个是低电平，插头 9 脚只输出+5VSB 电压，只要用万用表测量电压是否到了参数值，就可判断出问题的结果。
电脑电源维修常识电源维修常识一、故障类型：电源无输出此类为最常见故障，主要表现为电源不工作。
如何判断电脑电源好坏
如果电源基本正常，在加电的情况下，将万用表调至直流20V档位，根据你的主板说明书上主板电源插座的标称电压进行测量。最好使用数字表，观察电压大小及波动情况就可以判断电脑电源的好坏了。
三、在机箱电源选购的实际操作过程中，可以从以下几点入手：
1、外观检查。由于散热片在机箱电源中作用巨大，影响到整个机箱电源的功效和寿命，所以要仔细检查一下电源的散热片是否够大。另外一点就是要检查电源的电缆线是否构够粗，因为电源的输出电流一般较大，很小的一点电阻值就会产生很大的压降损耗，质量好的电源电缆线都比较粗，电缆线的质量都比较好。
如何判断电脑电源好坏
一、脱机带电检测
通常情况下，在待机状态下的PS-ON和PW-OK的两路电源信号，一个是高电平，另一个是低电平，插头9脚只输出+5VSB电压，只要用万用表测量电压是否到了参数值，就可判断出问题的结果。
二、人为唤醒电源检测
用一根细导线（如用回形针、细铜丝、铁丝或者镊子）把ATX插头的14脚PS-ON（唯一的绿色的线）和另一端的第3、5、7、13、15、16、17脚中的任态下人为的唤醒启动，这时PS-ON信号应该为低电平，PW-OK、+5VSB信号应该为高电平，最重要的是开关电源风扇是否会旋转，如果旋转说明电源应该没有问题（在没有万用表的情况下这是判断电源是否损坏的最直接的方法）。
2、散热片用料检查。从散热片来看，质量好的名牌电源一般都采用铝质或铜质的散热片，而且散热片大儿厚。劣质电源虽然也采用铝质或铜质材料，但散热片小而薄，有时甚至使用铁片作散热片，一般来说这些都是假冒伪劣产品。
3、做一些简单试验。第一个方法就是简单测试一下负载压降，那些压降较小的电源品质较好。但在试验过程中千万不能在+12伏，-12伏上做，以免烧坏电源。第二个方法就是在电源没有接上地线的情况下，用手触摸电源外壳（没有危险），应该有一种麻手的触电感，这是因为电源通电启动后其外壳上约有110伏交流电压。第三个方法就是倾听电源风扇的声音，电源在空载运行时风扇的运行声音小而均匀（接上负载后风扇声音有所增大）。
电脑电源好坏测试方法
电脑电源好坏测试方法
电脑电源是电脑硬件中至关重要的一个组成部分，它提供了电
脑运行所需的电能。
然而，电脑电源也是容易出现故障的部件之一。
当电脑电源出现问题时，可能会导致电脑无法正常开机，甚至对其
他硬件造成损坏。
因此，了解电脑电源的好坏测试方法对于维护电
脑的正常运行至关重要。
一、外观检查。
首先，我们可以通过外观检查来初步判断电脑电源的好坏。
打
开电脑主机，观察电源的外观是否有明显的损坏，如烧焦、漏电等
现象。
同时，检查电源的风扇是否正常运转，是否有异常的噪音。
如果发现以上问题，很可能电源已经损坏，需要更换新的电源。
二、电压测试。
其次，我们可以通过电压测试来判断电脑电源的好坏。
使用万
用表将电源插口的两个插针分别连接到电源的两个输出端，然后开
启电脑，观察电源输出的电压值。
一般来说，+3.3V、+5V、+12V三
个输出端的电压应该在一定范围内，如果电压偏离过大，就说明电
源存在问题，需要进行更换或修理。
三、负载测试。
最后，我们可以通过负载测试来检验电脑电源的好坏。
负载测试可以通过专业的电源测试仪来进行，也可以通过连接负载电阻来模拟电脑正常工作时的负载情况。
观察电源在负载情况下的稳定性和输出情况，以判断电源是否能够正常工作。
综上所述，电脑电源的好坏测试方法主要包括外观检查、电压测试和负载测试。
通过这些方法，我们可以初步判断电脑电源是否存在问题，及时进行维修或更换，保障电脑的正常运行。
希望本文所述方法对大家有所帮助，谢谢阅读！。
电脑电源测试方法
电脑电源测试方法电脑电源是电脑硬件中至关重要的部分，它为整个计算机系统提供电能。
正常的电脑电源能够稳定、可靠地供电，确保计算机的正常运行。
然而，有时电脑电源可能会出现问题，比如无法启动、频繁死机、供电不稳定等。
为了解决这些问题，我们需要对电脑电源进行测试，以确定是否存在故障，下面将详细介绍电脑电源测试的方法。
首先，我们需要准备一些工具和设备来进行电脑电源测试。
这包括一个万用表、一个振荡器、一台普通台式电脑和一些测试线缆。
1. 首先，我们可以通过检查电脑电源线是否插好来排除一些常见的问题。
确保电源线与电源插座紧密连接，并检查电源线是否损坏或老化。
2. 接下来，我们可以使用万用表来测试电脑电源的输出电压。
首先，将万用表的电压测量探头插入电源线插头的一个空插孔中。
然后，选择电压测量模式，并将测量范围设置为适当的范围。
最常见的测量标准是+5V和+12V，这是电脑电源输出的两个最重要的电压值。
3. 当准备好测量电压时，我们可以将电源插头插入电脑主板上的电源接口，确保正确连接。
然后，启动电脑，同时观察万用表上显示的电压值。
正常情况下，电源的电压应稳定在预定的数值范围内，在允许的误差范围内波动。
4. 如果万用表上显示的电压不在预定范围内，我们可以进一步测试电脑电源的负载能力。
为了做到这一点，我们可以使用振荡器来模拟电脑的负载。
将振荡器的输出连接到电源线的一个端口上，并调节振荡器的输出电压值。
然后，读取万用表上显示的电压，看它是否能保持稳定。
5. 另外，我们还可以通过测试电脑电源的效率来评估其质量和稳定性。
一种常见的方法是使用电能监控设备，这种设备可以测量电脑电源在正常运行时的功耗和效率。
正常情况下，电脑电源的效率应该在80%以上，这意味着它能够充分利用输入电能并以最小的能量损失为计算机提供电源。
以上是电脑电源测试的一些基本方法。
通过这些测试，我们可以检查电脑电源的工作状态、输出电压和负载能力等方面的问题。
如果发现电脑电源存在故障或不稳定的情况，我们可以考虑更换电源或修理电源来解决问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如何测试电脑电源好坏测能不能用的方法:1，找个曲别针，弯成U型.2，电源通电.3，拿起插主板的排线（最多线的）插头.4，把U型针插进对应绿色和黑色的两个小孔.怎样测试电脑电源好坏？？具体办法是：用一根金属丝连接主板电源线上面的第四个插口和下面的第七个插口（前提是那个电源上的卡口要朝上）；或者是用万用表连接那个连接硬盘或光驱的电源线的1、3或者2、4口，这是万用表会显示出电源电压的大小。
这些数据电源上是有标志的，如果一样或者相差10%，那是正常的。
还有一种说法但这种说法应也算正确吧我不是高手，但和下面这种说法配和大家在测试的时候就不会接错了测试电源好坏的方法：把电源从主机上取下来，接电源线，在插主板上面的20P （24P）插头上面找到绿色线（PS-ON），再随便找一个黑色线（GND），用一根导线插到这两个插孔里面，就可以启动电源了，如果电源风扇不动，或是转一下后又不动了，都表示电源坏。
再有，如果风扇转速正常，也要检查20P（24P）插头是否能够与主板接触良好。
下面这些了解了解也不错作为个人电脑动力之源的电源，也随着个人电脑的进步而发生变化。
从以前100W的AT电源发展到今天450W乃至更高的ATX电源，不但功率在连续攀升，输出电流也在不断增大，＋5V的输出电流已经超过30安培。
自从1998年1月公布了ATX2.01电源标准后，以后生产的电源都兼容这个标准，只不过各路电压的输出电流在不断增加。
我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。
在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。
标准电压值电线颜色最小电压值最大电压值+5V 红色4.75 5.25-5V 白色-4.75 -5.25+12V 黄色11.4 12.6-12V 蓝色-11.4 -12.6+3.3V 橙色3.135 3.465主板上的电源插头ATX电源输出接口ATX电源20针输出电压及功能定义表针脚名称颜色说明1 3.3V 橙色+3.3 VDC2 3.3V 橙色+3.3 VDC3 COM 黑色Ground4 5V 红色+5 VDC5 COM 黑色Ground6 5V 红色+5 VDC7 COM 黑色Ground8 PWR_OK 灰色Power Ok (+5V & +3.3V is ok)9 5VSB 紫色+5 VDC Standby Voltage (max 10mA)10 12V 黄色+12 VDC11 3.3V 橙色+3.3 VDC12 -12V 蓝色-12 VDC13 COM 蓝色Ground14 /PS_ON 绿色Power Supply On (active low)15 COM 黑色Ground16 COM 黑色Ground17 COM 黑色Ground18 -5V 白色-5 VDC19 5V 红色+5 VDC20 5V 红色+5 VDC测试的方法：为了方便测试读数，我们使用数字万用表20V直流档来测试。
准备一个10欧姆10W的电阻，把它接在需要测试的电压输出端，然后使用万用表测试此时的电压输出。
因为当开关电源空载时，有的电源可能会空载保护，停止工作；同时也因为负载太轻，输出的电压可能会偏高。
如果测得某一路的输出电压与标准输出有很大的误差时，这个电源将不能被使用，必须被替换。
如果这些电压出现偏低或偏高时会出现什么样的情况呢？1.＋12V+12V一般为硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA 插槽提供工作电压和串口等电路逻辑信号电平。
如果+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。
偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。
2.－12V-12V的电压是为串口提供逻辑判断电平，需要电流较小，一般在1安培以下，即使电压偏差较大，也不会造成故障，因为逻辑电平的0电平为-3到-15V，有很宽的范围。
3.＋5V＋5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是计算机主要的工作电源。
它的电源质量的好坏，直接关系着计算机的系统稳定性。
多数AMD的CPU其＋5V的输出电流都大于18A，最新的P4CPU其提供的电流至少要20A。
另外AMD和P4的机器所需要的＋5VSB的供电电流至少要720MA或更多，其中P4系统电脑需要的电源功率最少为230W。
如果没有足够大的+5V电压提供，表现为CPU工作速度变慢，经常出现蓝屏，屏幕图像停顿等，计算机的工作变得非常不稳定或不可靠。
4.－5V-5V也是为逻辑电路提供判断电平的，需要的电流很小，一般不会影响系统正常工作，出现故障机率很小。
5.＋3.3V这是ATX电源专门设置的，为内存提供电源。
该电压要求严格，输出稳定，纹波系数要小，输出电流大，要20安培以上。
大多数主板在使用SDRAM内存时，为了降低成本都直接把该电源输出到内存槽。
一些中高档次的主板为了安全都采用大功率场管控制内存的电源供应，不过也会因为内存插反而把这个管子烧毁。
如果主板使用的是+2.5V DDR内存，主板上都安装了电压变换电路。
如果该路电压过低，表现为容易死机或经常报内存错误，或WIN98系统提示注册表错误，或无法正常安装操作系统。
6.＋5VSB（+5V待机电源）ATX电源通过PIN9向主板提供＋5V 720MA的电源，这个电源为WOL(Wake-up On Lan)和开机电路，USB接口等电路提供电源。
如果你不使用网络唤醒等功能时，请将此类功能关闭，跳线去除，可以避免这些设备从+5VSB 供电端分取电流。
7.P－ON（电源开关端）P-ON端（PIN14脚）为电源开关控制端，该端口通过判断该端口的电平信号来控制开关电源的主电源的工作状态。
当该端口的信号电平大于1.8V时，主电源为关；如果信号电平为低于1.8V时，主电源为开。
因此在单独为开关电源加电的情况下，可以使用万用表测试该脚的输出信号电平，一般为4V左右。
因为该脚输出的电压为信号电平，开关电源内部有限流电阻，输出电流也在几个毫安之内，因此我们可以直接使用短导线或打开的回形针直接短路PIN14与PIN15(即地，还有3、5、7、13、15、16、17针），就可以让开关电源开始工作。
此时我们就可以在脱机的情况下，使用万用表测试开关电源的输出电压是否正常。
记住：有时候虽然我们使用万用表测试的电源输出电压是正确的，但是当电源连接在系统上时仍然不能工作，这种情况主要是电源不能提供足够多的电流。
典型的表现为系统无规律的重启或关机。
所以对于这种情况我们只有更换功率更大的电源。
8.P－OK（电源好信号）一般情况下，灰色线P-OK的输出如果在2V以上，那么这个电源就可以正常使用；如果P-OK的输出在1V以下时，这个电源将不能保证系统的正常工作，必须被更换。
9.220VAC（市电输入）一般我们大家都不关心计算机使用的市电供应，可是这是计算机工作所必须的，也是大家经常忽略的。
在安装计算机时，我们必须使用有良好接地装置的220V市电插座，变化范围应该在10%之内。
如果市电的变化范围太大时，我们最好使用100-260V之间宽范围的开关电源，或者使用在线式的UPS电源。
注意：我们不要使用工业设备上使用的稳压电源，因为这些稳压电源是为电机等用电器设计的，它们使用继电器或电机来调整变换输出电压，当市电变化较频繁时，其输出电压会经常落后于市电变化，造成输出电压过高而烧毁开关电源或主机。
再有就是计算机与电源插座的连接必须牢靠，避免因为市电供应不稳而造成主机意外的重启。
特别是在夏季使用空调的人多，在空调启动时容易造成此时进户线处的电压过低，有时会低于160V，这时就会造成主机自动重启。
不过，如果仔细观察就会发现，解决方法是加接UPS电源。
电脑的ATX电源输出电压对照表计算机的ATX电源脱离主板是需要短接一下20芯接头上的绿色（power on）和黑色（地）才能启动的。
启动后把万用表拨到主流电压20V档位，把黑表笔插入4芯D型插头的黑色接线孔中，用红表笔分别测量各个端子的电压。
楼上列的是20芯接头的端子电压，4芯D 型插头的电压是黄色＋12V，黑色地，红色＋5V。
主板电源接口图解20-PIN ATX主板电源接口4-PIN“D”型电源接口主板20针电源插口及电压：在主板上看：编号输出电压编号输出电压1 3.3V 11 3.3V2 3.3V 12 -12V3 地13 地4 5V 14 PS-ON5 地15 地6 5V 16 地7 地17 地8 PW+OK 18 -5V9 5V-SB 19 5V10 12V 20 5V在电源上看：编号输出电压编号输出电压20 5V 10 12V19 5V 9 5V-SB18 -5V 8 PW+OK17 地7 地16 地 6 5V15 地 5 地14 PS-ON 4 5V13 地 3 地12 -12V 2 3.3V11 3.3V 1 3.3V可用万用电表分别测量。
另附：24 PIN ATX电源电压对照表ATX电源几组输出电压的用途+3.3V：最早在ATX结构中提出，现在基本上所有的新款电源都设有这一路输出。
而在AT/PSII电源上没有这一路输出。
以前电源供应的最低电压为+5V，提供给主板、CPU、内存、各种板卡等，从第二代奔腾芯片开始，由于CPU的运算速度越来越快，INTEL公司为了降低能耗，把CPU的电压降到了3.3V以下，为了减少主板产生热量和节省能源，现在的电源直接提供3.3V电压，经主板变换后用于驱动CPU、内存等电路。
+5V：目前用于驱动除磁盘、光盘驱动器马达以外的大部分电路，包括磁盘、光盘驱动器的控制电路。
+12V：用于驱动磁盘驱动器马达、冷却风扇，或通过主板的总线槽来驱动其它板卡。
在最新的P4系统中，由于P4处理器能能源的需求很大，电源专门增加了一个4PIN的插头，提供+12V电压给主板，经主板变换后提供给CPU和其它电路。
所以P4结构的电源+12V 输出较大，P4结构电源也称为ATX12V。
-12V：主要用于某些串口电路，其放大电路需要用到+12V和-12V，通常输出小于1A.。
-5V：在较早的PC中用于软驱控制器及某些ISA总线板卡电路，通常输出电流小于1A.。
在许多新系统中已经不再使用-5V电压，现在的某些形式电源如SFX, FLEX ATX 一般不再提供-5V输出。
在INTEL发布的最新的ATX12V 1.3版本中，已经明确取消了-5V的输出。
+5V Stand—By,最早在ATX提出，在系统关闭后，保留一个+5V的等待电压，用于电源及系统的唤醒服务。
