中国石化物资采购技术标准通用阀门(中低压铸钢阀门)(暂行)SPTS-PD16-T0012013-05-18发布 2013-06-01实施中国石油化工集团公司目 次1 总则 (1)2 标准和规范 (2)3 卖方及分包商资质 (4)4 材料、设计和结构 (4)5焊接与热处理 (7)6 检验,检查和试验 (8)7 标记 (9)8 涂漆、包装和运输 (10)9 资料提交及存档 (10)10 质量保证 (11)前 言本规范由中国石油化工集团公司物资装备部提出并负责解释。
通用阀门采购技术规范(中低压铸钢阀门)(暂行)1 总则1.1 范围本规范规定了中国石化中低压铸钢阀门的最低采购技术要求。
除本规范的要求外,阀门还应满足相应标准及其他补充要求(如果有)的规定。
本规范适用于设计温度-29 ℃~600℃、公称压力≤CL600的碳素钢、合金钢和奥氏体不锈钢的铸造阀门,介质为公用工程及一般工艺物料,阀门的类型包括闸阀、截止阀、止回阀、球阀、旋塞阀、蝶阀等通用工艺阀门。
其他结构、特殊材质及特殊要求的阀门均不在本规范规定范围内。
1.2 说明1.2.1 本规范、阀门规格书、综合材料一览表及补充要求(如果有)将作为阀门订货合同的一部分,与合同具有相同的法律效力,并随合同一起生效。
1.2.2 卖方所供阀门必须是全新、按本技术附件要求制造的。
阀门的设计、制造和检验必须遵循最新版本的标准规范。
所用的标准、规范和规定不得低于本技术附件、阀门规格书、综合材料一览表及补充说明(如果有)的要求。
1.2.3 卖方提供的阀门与买方的要求有偏差时,必须在报价书中加以说明,以便澄清和解决。
买方应解决此类矛盾,并向卖方提供书面决定。
买方所提供的书面决定为最终决定,对双方均有约束力。
1.2.4 当本规范、阀门规格书、综合材料一览表及补充说明(如果有)的要求与相关标准、规范的要求发生矛盾时,以较为严格的要求为准。
1.2.5 即使买方对卖方的文件进行了确认,也不能因此解除卖方对设计、选材和制造中的错误和缺陷所承担的责任。
铸钢闸阀尺寸规格表

铸钢闸阀尺寸规格表摘要:一、铸钢闸阀简介1.铸钢闸阀的定义与作用2.铸钢闸阀的分类二、铸钢闸阀尺寸规格表概述1.铸钢闸阀尺寸规格表的定义与作用2.铸钢闸阀尺寸规格表的内容与构成三、铸钢闸阀尺寸规格表详细内容1.闸阀型号及参数2.闸阀尺寸规格3.闸阀连接方式与法兰标准四、铸钢闸阀尺寸规格表的应用领域1.石油化工行业2.水利水电行业3.冶金行业4.其他行业五、铸钢闸阀尺寸规格表的注意事项1.选择合适的铸钢闸阀尺寸规格2.考虑使用环境与工作条件3.遵循相关标准和规范正文:铸钢闸阀尺寸规格表是一种详细列出铸钢闸阀尺寸、型号、参数、连接方式、法兰标准等信息的表格。
铸钢闸阀是一种常用的阀门类型,主要用于切断、接通或调节介质的流动。
根据阀门的工作原理和结构特点,铸钢闸阀可分为升降式和旋启式两大类。
铸钢闸阀尺寸规格表主要包括以下内容:1.闸阀型号及参数:表格中列出了各种型号的铸钢闸阀及其主要参数,如公称压力、适用温度、材质等。
2.闸阀尺寸规格:表格中详细列出了铸钢闸阀的尺寸,包括阀体、阀盖、闸板等部件的尺寸,以及密封面的宽度、高度等。
3.闸阀连接方式与法兰标准:表格中列出了铸钢闸阀的连接方式,如法兰连接、螺纹连接等,以及适用的法兰标准,如GB、HG、API等。
铸钢闸阀尺寸规格表广泛应用于石油化工、水利水电、冶金等行业,为工程设计、设备选型、安装施工等提供了重要依据。
在实际应用中,选用铸钢闸阀时应注意以下几点:1.选择合适的铸钢闸阀尺寸规格:根据工程需求,结合铸钢闸阀尺寸规格表,选择符合要求的阀门尺寸。
2.考虑使用环境与工作条件:根据实际工况,如介质类型、温度、压力等因素,选择合适的铸钢闸阀材质和密封方式。
3.遵循相关标准和规范:在选用铸钢闸阀时,应遵循国家和行业相关标准和规范,确保工程质量和安全。

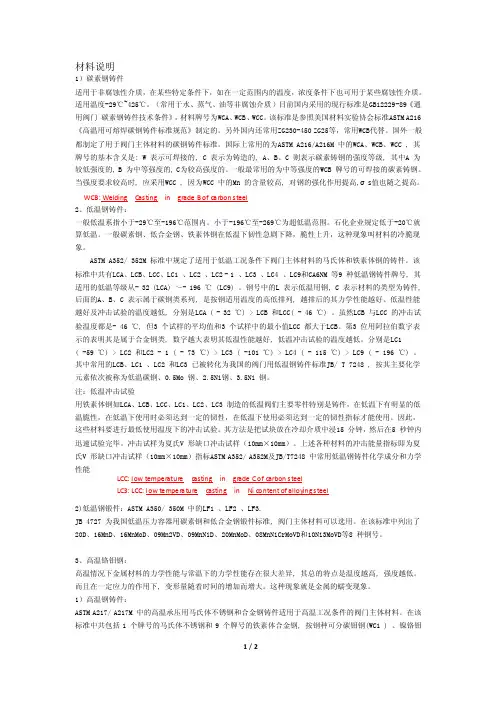

ASTMWCB-LCC-WC6-C12-CF8M阀门铸钢材料代号的含义

材料说明1)碳素钢铸件适用于非腐蚀性介质,在某些特定条件下,如在一定范围内的温度,浓度条件下也可用于某些腐蚀性介质。
适用温度-29℃~425℃。
(常用于水、蒸气、油等非腐蚀介质)目前国内采用的现行标准是GB12229-89《通用阀门碳素钢铸件技术条件》,材料牌号为WCA、WCB、WCC。
该标准是参照美国材料实验协会标准ASTM A216《高温用可熔焊碳钢铸件标准规范》制定的。
另外国内还常用ZG230-450 ZG25等,常用WCB代替。
国外一般都制定了用于阀门主体材料的碳钢铸件标准。
国际上常用的为ASTM A216/A216M 中的WCA、WCB、WCC , 其牌号的基本含义是: W 表示可焊接的, C 表示为铸造的, A、B、C 则表示碳素铸钢的强度等级, 其中A 为较低强度的, B 为中等强度的, C为较高强度的。
一般最常用的为中等强度的WCB 牌号的可焊接的碳素铸钢。
当强度要求较高时, 应采用WCC , 因为WCC 中的Mn 的含量较高, 对钢的强化作用提高,σs值也随之提高。
WCB: Welding Casting in grade B of carbon steel2、低温钢铸件:一般低温系指小于-29℃至-196℃范围内。
小于-196℃至-269℃为超低温范围。
石化企业规定低于-20℃就算低温。
一般碳素钢、低合金钢、铁素体钢在低温下韧性急剧下降,脆性上升,这种现象叫材料的冷脆现象。
ASTM A352/ 352M 标准中规定了适用于低温工况条件下阀门主体材料的马氏体和铁素体钢的铸件。
该标准中共有LCA、LCB、LCC、LC1 、LC2 、LC2 - 1 、LC3 、LC4 、LC9和CA6NM 等9 种低温钢铸件牌号, 其适用的低温等级从- 32 (LCA) ~- 196 ℃ (LC9) 。
钢号中的L 表示低温用钢, C 表示材料的类型为铸件, 后面的A、B、C 表示属于碳钢类系列, 是按钢适用温度的高低排列, 越排后的其力学性能越好、低温性能越好及冲击试验的温度越低, 分别是LCA ( - 32 ℃) > LCB 和LCC( - 46 ℃) 。
船舶青铜,铸铁,铸钢阀用途

船舶青铜,铸铁,铸钢阀用途1.引言1.1 概述船舶青铜、铸铁和铸钢阀是船舶行业中常用的阀门材料。
在船舶的运行中,阀门起到了控制流体流动和压力的关键作用。
青铜、铸铁和铸钢阀具有不同的特点和优势,在船舶行业中应用广泛。
船舶青铜阀是指使用青铜材料制造的阀门。
青铜是一种由铜和锡组成的合金,具有优良的机械性能和良好的耐蚀性。
船舶青铜阀具有抗海水腐蚀、耐磨损和耐高温的特点,能够在恶劣的海洋环境下长时间稳定运行。
因此,在船舶行业中,船舶青铜阀被广泛应用于海水系统、冷却系统和润滑系统等关键船舶设备中。
铸铁阀是指使用铸铁材料制造的阀门。
铸铁是一种具有良好的韧性和耐磨性的材料,适用于制造大型和复杂的零部件。
船舶铸铁阀具有耐腐蚀、耐高压和耐高温的特点,能够承受船舶运行过程中的高压流体和高温环境。
因此,在船舶行业中,船舶铸铁阀被广泛应用于供水系统、燃油系统和蒸汽系统等重要船舶设备中。
铸钢阀是指使用铸钢材料制造的阀门。
铸钢具有高强度和耐腐蚀的特点,适用于制造承受高压和高温的零部件。
船舶铸钢阀具有优异的耐腐蚀性能、良好的密封性能和可靠的操作性能,能够满足船舶行业对安全性和可靠性的要求。
因此,在船舶行业中,船舶铸钢阀被广泛应用于蒸汽系统、液化气系统和进出口管道系统等关键设备中。
综上所述,船舶青铜、铸铁和铸钢阀在船舶行业中具有重要的用途。
它们分别适用于不同的环境和工况,都具有耐腐蚀、耐磨损和耐高温等优势。
在选择阀门材质时,需要根据具体的应用场景和要求进行综合考虑,以确保船舶设备的安全性和可靠性。
1.2 文章结构本文将主要介绍船舶青铜、铸铁和铸钢阀的用途。
文章结构共分为引言、正文和结论三个部分。
在引言部分,首先对本文的主题进行概述,明确介绍船舶青铜、铸铁和铸钢阀的基本情况。
然后介绍文章的整体结构,即各个章节的内容和顺序。
最后明确本文的目的,即为读者提供关于船舶青铜、铸铁和铸钢阀使用场景的全面了解。
接下来是正文部分,正文共分为三个小节。
阀门常用材料

阀门常用材料
阀门是流体控制系统中不可或缺的重要部件,其材料选择直接影响着阀门的性能和使用寿命。
在实际应用中,根据不同的工作条件和介质特性,阀门常用的材料主要包括铸铁、碳钢、不锈钢、合金钢、铜合金等。
下面我们将对这些常用材料进行详细介绍。
首先,铸铁是一种常见的阀门材料,具有良好的铸造性和耐磨性,适用于一般工业管道系统中的中低压阀门。
其主要优点是价格低廉,但其耐腐蚀性较差,不适用于腐蚀性介质的场合。
其次,碳钢是一种常用的阀门材料,具有良好的机械性能和耐腐蚀性,适用于一般工业管道系统中的中高压阀门。
碳钢阀门在一般介质下表现良好,但在腐蚀性介质中容易发生腐蚀,因此在特殊工况下需要进行防腐处理。
不锈钢是一种具有良好耐腐蚀性的阀门材料,适用于化工、食品、医药等领域的管道系统。
不锈钢阀门在腐蚀性介质中表现出色,但其价格较高,不适用于一般工业管道系统中的大量使用。
合金钢是一种耐高温、耐高压的阀门材料,适用于高温、高压工况下的管道系统。
合金钢阀门具有良好的耐磨性和耐腐蚀性,但价格较高,适用范围有限。
铜合金是一种具有良好导热性和导电性的阀门材料,适用于化工、海洋工程等领域的管道系统。
铜合金阀门在腐蚀性介质中表现良好,但价格较高,适用范围有限。
综上所述,阀门的材料选择应综合考虑工作条件、介质特性和经济性等因素。
在选用阀门材料时,需根据具体工况选择合适的材料,以确保阀门的可靠性和安全性。
希望本文对阀门常用材料的选择有所帮助。

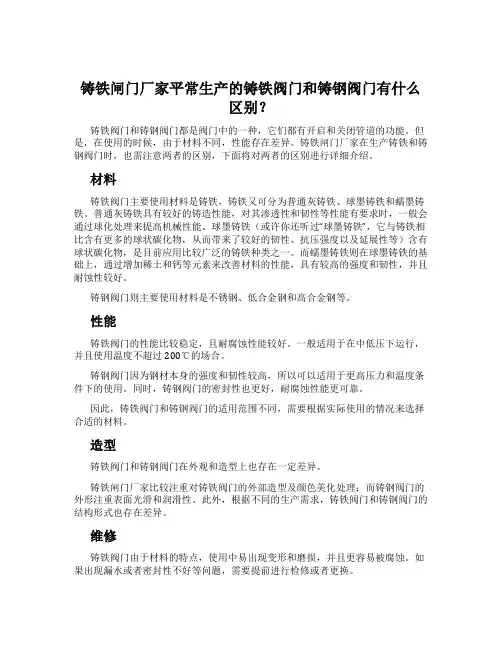

铸铁闸门厂家平常生产的铸铁阀门和铸钢阀门有什么区别?

铸铁闸门厂家平常生产的铸铁阀门和铸钢阀门有什么区别?铸铁阀门和铸钢阀门都是阀门中的一种,它们都有开启和关闭管道的功能。
但是,在使用的时候,由于材料不同,性能存在差异。
铸铁闸门厂家在生产铸铁和铸钢阀门时,也需注意两者的区别,下面将对两者的区别进行详细介绍。
材料铸铁阀门主要使用材料是铸铁,铸铁又可分为普通灰铸铁、球墨铸铁和蠕墨铸铁。
普通灰铸铁具有较好的铸造性能,对其渗透性和韧性等性能有要求时,一般会通过球化处理来提高机械性能。
球墨铸铁(或许你还听过“球墨铸铁”,它与铸铁相比含有更多的球状碳化物,从而带来了较好的韧性、抗压强度以及延展性等)含有球状碳化物,是目前应用比较广泛的铸铁种类之一。
而蠕墨铸铁则在球墨铸铁的基础上,通过增加稀土和钙等元素来改善材料的性能,具有较高的强度和韧性,并且耐蚀性较好。
铸钢阀门则主要使用材料是不锈钢、低合金钢和高合金钢等。
性能铸铁阀门的性能比较稳定,且耐腐蚀性能较好。
一般适用于在中低压下运行,并且使用温度不超过200℃的场合。
铸钢阀门因为钢材本身的强度和韧性较高,所以可以适用于更高压力和温度条件下的使用。
同时,铸钢阀门的密封性也更好,耐腐蚀性能更可靠。
因此,铸铁阀门和铸钢阀门的适用范围不同,需要根据实际使用的情况来选择合适的材料。
造型铸铁阀门和铸钢阀门在外观和造型上也存在一定差异。
铸铁闸门厂家比较注重对铸铁阀门的外部造型及颜色美化处理;而铸钢阀门的外形注重表面光滑和润滑性。
此外,根据不同的生产需求,铸铁阀门和铸钢阀门的结构形式也存在差异。
维修铸铁阀门由于材料的特点,使用中易出现变形和磨损,并且更容易被腐蚀。
如果出现漏水或者密封性不好等问题,需要提前进行检修或者更换。
铸钢阀门的使用寿命比铸铁阀门更长。
如果使用过程中发现问题,可以采取维修方法进行处理而不是直接更换。
总结铸铁阀门和铸钢阀门的区别主要在于材料、性能、造型和维修方面。
对于用户而言,实际使用场合和需求可能会不同,需要选择最合适的阀门材料和类型。
阀门铸钢件常见缺陷补焊的处理方法

阀门铸钢件常见缺陷补焊的处理方法【学员问题】阀门铸钢件常见缺陷补焊的处理方法?【解答】1、概述在工业管线的承压阀门中,铸钢阀门由于其成本的经济性和设计的灵活性,受到广泛运用。
但是由于铸造工艺受到铸件尺寸、壁厚、气候、原材料和施工操作的种种制约,铸件会出现砂眼、气孔、裂纹、缩松、缩孔和夹杂物等各种铸造缺陷,尤以砂型铸造的合金钢铸件为更多。
因为钢中合金元素越多钢液的流动性越差,铸造缺陷就更易产生。
因此,缺陷判别和制订合理、经济、实用及可靠的补焊工艺来确保补焊后的阀门符合质量要求已成为阀门冷热加工共同关注的问题。
本文介绍几种常见铸钢件缺陷的补焊方法和经验(焊条采用旧牌号表示)。
2、缺陷处理2.1、缺陷判断在生产实践中,有些铸件缺陷不允许补焊,如贯穿性裂纹、穿透性缺陷(穿底)、蜂窝状气孔、无法清除的夹砂夹渣和面积超过65c㎡的缩松等,以及双方合同中约定的其他不能补焊的重大缺陷。
在补焊前应判断缺陷的类型。
2.2、缺陷剔除在工厂里一般可采用碳弧气刨吹去铸造缺陷,然后用手提角磨机打磨缺陷部位至露出金属光泽。
但生产实践中更多的是直接用碳钢焊条大电流除去缺陷,并用角磨机磨出金属光泽。
一般铸件缺陷剔除,可用2.3、缺陷部位预热碳素钢和奥氏体不锈钢铸件,凡补焊部位的面积3、补焊方法3.1、要求对奥氏体不锈钢铸件进行补焊时,要在通风处,使之快速冷却。
对珠光体低合金钢铸件和补焊面积过大的碳钢铸件则应选背风处或用挡风板遮挡,避免快冷造成裂纹。
补焊一个堆层的,补焊后应立即清除药渣,并沿缺陷中心向外均匀地锤击,降低补焊应力。
若补焊分几层进行(一般3~4mm为一补焊层),则每层补焊后均要及时清除药渣和锤击补焊区域。
如在冬季施焊,ZG15Cr1Mo1V类的珠光体合金钢铸件,每补焊一层还应用氧-乙炔反复加热,再迅速补焊,以避免产生焊接裂纹。
3.2、焊条处理补焊前,应首先检查焊条是否预热,一般焊条应经150~250℃烘干1h.预热后的焊条应置保温箱中,做到随用随取。
