园林用地的竖向设计

园林地形竖向设计-步骤
• • • • •
1、收集和分析资料阶段 （1） 收集资料的内容 1、合适比例的地形图 2、地质、土壤、气象、水文资料 3、总体规划与市政建设及地上、地下管 线资料
• （2） 现场踏勘 • 设计人员必须亲临现场，修正、补充地形图的 不足、变化，加深对现场的了解和印象。了解 设计范围及周围的环境关系。 • 在收集分析资料，现场踏勘阶段，应加以注意 的问题有：湿陷、滑坡、塌方、膨胀性土 • 湿陷——大孔隙黄土受水以后沉陷，受干以后 向上凸起的现象。因此为破坏性土壤。 • 膨胀性土——吸水后，土壤颗粒发生膨胀 • 滑坡——地表斜坡上大量的土石整体地向下滑 动的自然现象。速度快的会产生巨响，并发出 火花。滑坡对建筑物、公路、农田、森林会造 成很大的破坏。 • 塌方——因地层结构不良，雨水冲刷或修筑上 的缺陷，道路、堤坎等旁边的陡坡或坑道、隧 道的顶部突然坍塌。
七、园林施工方案Βιβλιοθήκη 编制（一）确定施工程序 1、接受任务阶段 。 2、开工前准备阶段 3、单位工程施工中应遵循的程序 4、竣工验收阶段 （二）确定施工起点流向 （三）确定施工顺序 施工顺序是指分部工程施工的先后顺序。合理地制定施工顺序 是编制施工进度的需要。确定施工顺序时，一般应考虑以下因素： 1、遵循施工程序 2、符合施工工艺 3、与施工方法一致 4、按照施工组织的要求 5、考虑施工安全和质量 6、考虑当地气候的影响
• 1.结合绿化用地的选择，分析、研究自然地形， 充分利用原有地形，并按园林规划总平面的要 求进行空间布局，并对规划予以补充，修正， 完善，确定建筑物控制点标高，确定斜坡过陡， 排水不畅，不宜修建房屋的地段。 • 2、对园林绿地进行竖向雕塑，即地形改造与 用地准备，对一些需要加以工程设施以后才能 用于园林建设的地段，提出工程措施方案，确 定设置斜坡，挡土墙，台阶、蹬道、回头小道 地段，满足园林艺术的要求。 • 3、因地制宜地布置路、桥、沟、游戏运动场 • 4、综合解决园林绿地的各项控制标高
• 3. 标高点法：在地形特征点上设桩，用 水准仪或经纬仪测设个桩的标高，连同设 计标高（或施工标高）一起绘制于平面图 上的方法，常作为等高线的补充。 • 4.等高线法：用等高线反映原地形和设计 地形特征的方法。等高线法在地形设计中 最常用，而且也最能反映地形特征，不足 之处是施工标高不能直接反映。作为施工 设计常常与方格网法相结合。
园林工程施工组织设计应完成以下内容： 1、叙述本项工程设计的要求及特点，使其成为指 导施工组织设计的指导思想，贯穿于全部施工组 织设计之中。 2、在此基础上，充分结合施工企业和施工现场的 条件，拟定合理的施工方案，方案中要确定施工 顺序、施工方法、劳动组织和技术措施等； 3、在确定施工方案后，在方案中按施工进度搞好 材料、机械、工具、劳动力等资源配置； 4、根据实际情况布置临时设施、材料堆置、进场 实施方法和路线等； 5、通过施工组织设计协调好各方面的关系，统筹 安排各个施工环节，做好必要的准备和及时采取 相应的措施确保工程顺利进行
四
园 林 施 工 组 织 设 计 的 方 法
五、建设项目组织总设计的内容 （一）工程概况 （二）施工部署 （三）全场性施工准备工作计划 （四）施工总进度计划 （五）施工总质量计划 （六）施工总成本计划 （七）施工总资源计划 （八）施工总平面布置的原则 （九）主要技术经济指标
六、单项（位）工程施工组织设计的内容 （一）工程特点 （二）工程施工特性 （三）施工方案 （四）施工方案的评价体系 （五）施工准备工作
1. 筑山的目的
分隔空间 背景山 主景山
2. 筑山要决
• • • • • • •
延伸变化，莫为比翼 未山先麓，自然地势之嶙峋 胸有丘壑，虚实相生 左急右缓，勒放自如 前喧后寂，幽旷两宜 主次分明，组合有致 注重山之“三远”
第三节、竖向设计的表示方法 一、等高线法 二、断面法 三、模型法
• • • • • • •
（3） 分析资料 a、 用地地形坡度的划分 坡度分类，分级标准与特征 类型 坡度 特征 平坡 0~3% 建筑园路可自由布置 缓坡 3%~10% 同上 中坡 10%~25% 建筑区内需设阶梯、群体布置受限 制 • 陡坡 25%~50% 建筑群布置受到较大的限制 • 急坡 50%~100% 道路须曲折盘旋而上,建筑设计需 特殊处理 • 悬崖坡地 大于100% 道路、梯道布置困难，工程措施 投资大

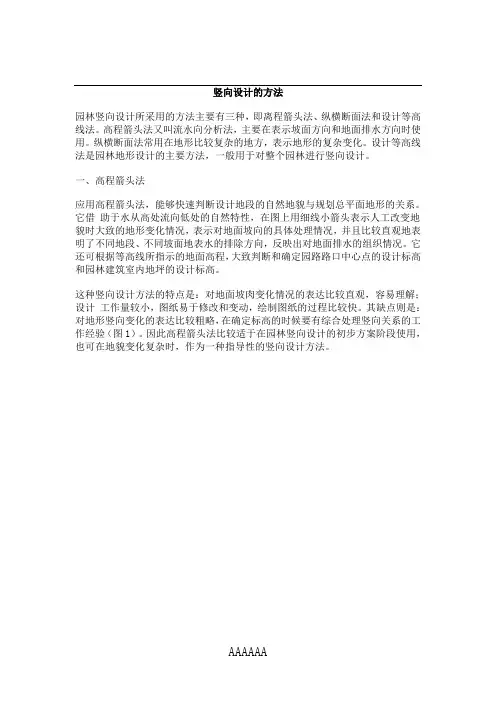

竖向设计的方法
• 1.等高线法 2.断面法 3.模型法
竖向设计合理设计
• 竖向设计合理与否，不仅影响着整个园 地的景观和建成后的事业管理，而且直 接影响着土方工程量，和园地的基建费 用息息相关。一项好的竖向设计应该是 以能充分体现设计意图为前提，而土方 工程量最少（或较少）的设计。
二、筑山的目的和要决
• b、 找出分水与汇水线，确定汇水面积， 理水和排水方向，找出冲沟、沼泽、溪、 滩、危岩、滑坡、塌方等特殊地段以便结 合规划研究未用的工程措施； • c、 分析原有地形中可以利用、保留的风 景资源（包括古树名木、文物古迹、特殊 地形等）
园林地形竖向设计-表示方法
• 1.方格网法，根据地形的大小及变化情况选用恰 当的方格网（边长20~40m）具体落实到地形图 上，用水准仪测出各角点的标高（或地图上计 算）连同设计标高和施工标高一起反映到图纸 上的方法，多用于大面积广场及场地平整。 • 2.断面法，地形特征用一系列断面来表示的方法。 • 程序：选拟定中心线，用水准仪测定中心线各 特征点的标高，然后绘制纵断面，用不同的线 条来表示原地形标高，设计地形标高和施工标 高，这种方法常用于道路设计中，也可作为等 高线法的辅助方法。
园林地形竖向设计-原则 • 在园林地形竖向设计中可以归纳以下几点原则： • 1、 因地制宜的原则：坚持以保护利用为主，改造为辅， 切实做到顺应自然，返朴归真，就地取材，追求天趣。 • 2、 因园取材的原则：园林地貌的创作要根据公园的性 质和活动的要求，要满足游人的心理和各类游人的游览 要求，考虑游人的安全，保证建筑物、构筑物的安全， 满足植物生长的需要，园林地貌的创作要形成一个完整 的整体，以创造合理的景观效果，形成一个理想的空间 结构，要保证各景区、各景点以及各景点中各种造园要 素（山、水、树、石、建筑等）的相互协调，相互渗透， 考虑不同视点、视线、视角的观赏效果。创造合理的坡 度，保证排水的畅通。 • 3、 量力而行的原则：经济承受能力，寻求一个合理的 经济建设方案。
第一节 园林工程施工组织设计
施工组织设计是以施工项目为对象进行编制，用以指导其建设 全过程各项施工活动的技术、经济、组织、协调和控制的综合性文 件。 园林工程施工组织设计：是以园林工程（整个工程或者若干单 项工程）为对象编写的用来指导工程施工的技术性文件。其核心内 容是如何科学合理安排好劳动力、材料、设备、资金和施工方法这 五个主要的施工因素。
八、园林施工的流水施工组织和网络计划
（一）流水施工组织
生产实践已经证明，在所有的生产领域中，流水作业法是组织 产品生产的理想方法；流水施工也是园林工程施工的最有效的科学 组织方法。 1、流水施工的技术经济效果 （1）由于流水施工的连续性，减少了专业工作的间隔时间，达到 了缩短工期的目的，可使拟建工程项目尽早竣工，交付使用，发挥 投资效益。 （2）便于改善劳动组织，改进操作方法和施工机具，有利于提高 劳动生产率。 （3）专业化的生产可提高工人的技术水平，使工程质量相应提高。 （4）可使工人技术水平和劳动生产率得到提高，从而可以减少用 工量和施工暂设建造量，降低工程成本，提高利润水平。 （5）可以保证施工机械和劳动力得到充分、合理的利用。 （6）由于工期短、效率高、用人少、资源消耗均衡，可以减少现 场管理费和物资消耗，实现合理储存与供应，有利于提高项目经理 部的综合经济效益。 2、流水施工的表达方式主要有横道图和网络图两种表达方式。
• 5、如防洪标高，最高、最低水位标高，排水干 管出水口标高，桥梁标高、边路交叉口标高等 • 6、综合安排园林水系，决定水源来去构筑物的 位置，以及水体，岸边的加固措施并使之成为 园景。 • 7、雨水和污水管网规划的地形安排,确定地面 汇流区，分水线，沟谷线，确定敷设明沟、暗 管的地段，组织地面水的排除, • 8、合理、经济地组织好园林绿地的土方工程， 考虑挖方、填方的平衡，避免填方土无来源， 挖方土无出路或者土方运距过大
一、园林施工组织设计的作用 施工组织设计的作用是对拟建工程施工的全过程实行科 学管理的重要手段。 通过施工组织设计的编制，可以预计施工过程中可能发 生的各种情况，事先做好准备、预防，为实施施工准备工作 计划提供依据；可以把拟建工程的设计与施工、技术与经济、 前方与后方和全部施工安排与具体工程的施工组织工作更紧 密地结合起来；可以直接把阶段与阶段、过程与过程之间的 关系更好地协调起来。
二、园林施工组织设计的分类
A、投标前施工组织设计 B、中标后施工组织设计 （一）建设项目施工组织总设计 （二）单项（位）工程施工组织设计 （三）分部（项）工程施工设计
三、施工组织设计的原则 （一）依照国家政策、法规和工程承包合同施工 （二）符合园林工程特点，体现园林综合艺术 （三）采用先进的施工技术，合理选择施工方案 （四）合理安排施工计划，加强成本核算，做到均衡施工 （五）确保施工质量和施工安全．重视工程收尾工作
第一章 园林用地的竖向设计
香堤雅境Ⅰ期A区景观工程施工图设计竖向图
某小区道路竖向设计图
竖 向 设 计 图
面放样及竖向设计图
永 州 大 道 控 规 彩 图
授课题目： 第一章 园林用地的竖向设计
• 教学目的：了解园林工程施工组织设计、竖向设计的概念、园 林用地的竖向设计、园林用地竖向设计的原则、园林用地竖向 设计的内容、等高线的绘制、等高线地形图的判读、等高线的 性质、用等高线进行竖向设计、等高线法、什么是断面法、.断 面图的绘制、断面法土方计算、方格网法、三角网法、断面法、 道路断面法和块面法五种土方计算方法、什么是模型法；掌握 园林工程学的主要内容和学习方法。 • 教学重点：等高线法。 • 教学难点：等高线法的学习方法。 • 教学过程： • 组织教学：师生问好，清查人数。 • 导入新课：了解园林工程施工组织设计、竖向设计的概念、园 林用地的竖向设计、园林用地竖向设计的原则、园林用地竖向 设计的内容、等高线的绘制、等高线地形图的判读、等高线的 性质、用等高线进行竖向设计、等高线法、什么是断面法、.断 面图的绘制、断面法土方计算、方格网法、三角网法、断面法、 道路断面法和块面法五种土方计算方法、什么是模型法。本节 课我们首先要学习一下园林工程的基本知识。 • 讲授新课：
