人教版九年级物理电磁波和频率练习题

人教版九年级物理电磁波和频率练习题
第一部分：选择题
1. 以下不属于电磁波的是（）
a. X射线
b. 电视信号
c. 声波
d. 微波
2. 当光从一种介质的入射角为30°射入另一种介质时，其折射角为（）
a. 15°
b. 30°
c. 45°
d. 60°
3. 以下哪一种介质中光速最快？
a. 真空
b. 水
c. 空气
d. 玻璃
第二部分：填空题
1. 电磁波的传播速度是（）。

2. 电磁波是一种由电场和（）交互作用而产生的波动现象。

第三部分：解答题
1. 请解释电磁波的特点和应用。

2. 在电磁波的频率上升的过程中，波长会发生什么样的变化？
3. 请解释光的折射现象以及光的折射率的概念。

第四部分：应用题
1. 某电磁波的频率为5 x 10^14 Hz，其波长为多少？
2. 具有折射率为1.5的光线从空气射入玻璃，若光在空气中的
入射角为60°，求其在玻璃中的折射角。

第五部分：实验题
1. 请设计一个简单的实验，验证光在不同介质中的传播速度不
同的现象。

2. 请设计一个实验，观察光在不同介质中的折射现象。

第六部分：判断题
1. 电磁波只能在真空中传播。

（）
2. 光的折射现象是由于光速在介质中改变所引起的。

（）。

人教版初中物理九年级全一册第二十章《电与磁》检测题(含答案)

《电与磁》检测题一、单选题1．近年来磁悬浮盆栽备受人们关注，如图所示，盆栽底部有磁体，底座内装有电磁铁，盆栽能在空中自由悬浮并转动。

给该盆栽浇水后，下列说法正确的是（）A．盆栽受到的磁力不变B．底座对桌面的压强大小不变C．要使盆栽与底座之间距离不变，可改变电磁铁线圈内的电流方向D．要使盆栽与底座之间距离不变，可适当增大电磁铁线圈内的电流2．下列各项中，小磁针N极的指向和通电螺线管的磁感线方向均正确的是（）A．B．C．D．3．如图所示，是一种漏电保护装置的设计图，图中a为双线并绕的线圈与铁芯，b为衔铁与触片组成开关，C为带锁止钩的金属簧片（锁止钩的作用是：当开关b断开后，需人工复位才能闭合），下列说法正确的是A．用户家里火线与零线间出现短路或者漏电时，该装置会自动切断火线，亮灯警示B．用户家里火线与墙壁间出现漏电时，该装置不会产生动作C．用户家里的人不小心接触到火线裸露部位后，会断开火线，亮灯警示D．警示灯亮起后，一旦故障排除，该装置会自动回复供电4．下列关于磁场的描述，正确的是( )A．磁感线是磁场中真实存在的曲线B．磁体间的吸引或排斥作用是通过磁场实现的C．磁体周围的磁感线从磁体S极出发，回到磁体N极D．地磁的N极在地理北极附近，地磁的S极在地理的南极附近5．关于交流发电机各部分的作用，下列说法中错误的是( )A．线圈是用来产生感应电流的 B．磁极是用来产生磁场的C．滑环是用来改变电流方向的 D．电刷是用来连接外电路的6．如图水平放置的条形磁铁的一端吸引着一个较重的铁钉，若另一根同样的条形磁铁的S极与原来磁铁的N极接合时，则出现的情况（）A．将铁钉吸得更牢 B．铁钉落下C．铁钉尖端将吸向右端的铁钉D．铁钉尖端将吸向左边的铁钉7．下列四幅图中能说明发电机工作原理的是A．B．C．D．8．人们根据物理原理或规律制造出许多机器设备，下列叙述中正确的是（）A．投影仪是利用凸透镜成像的原理 B．电动机是利用电磁感应现象制成的C．内燃机是将机械能转化为内能的机器 D．发电机的原理是磁场对电流有力的作用二、多选题9．同学们利用如图所示的装置进行实验。

人教版九年级 2020年中考第一轮复习电磁学专题复习练习题试卷有答案

电磁学一、单选题1．如图所示，人在科技馆内用手触摸静电球时，头发丝一根根竖起并散开，由该现象可推断竖起的头发丝所带的电荷一定是DC A B ．异种电荷．负电荷．正电荷．同种电荷4.5 V U＝2．如图甲所示是一个用电压表的示数反映温度变化的电路原理图，其中电源电压R300 Ω3 V，R0～是热敏电阻，其电阻随环且保持不变，电压表量程为是的定值电阻，t0)( S，则境温度变化的关系如图乙所示。

若闭合开关V BA40 150 Ω示数越小，环境温度越高．环境温度为℃时，热敏电阻阻值是．电压表D60 ℃1.5 V C ．此电路允许的最高环境温度为．电压表的最小示数是RR3，为定值电阻，S为滑动变阻器。

闭合开关．如图甲所示电路，电源两端电压保持不变，p0电路中电流表示数和电压表示数的关系如图将滑动变阻器滑片由一端移到另一端的过程中，乙所示，下列说法正确的是A0A ．当电压表示数为“零”时，电流表示数也为B．变阻器滑片向右滑动过程中，电流表读数变大C 5Ω时，变阻器阻值为．当电压表读数为2V D．变阻器由左端向右滑动过程中，电路总功率变大4．小应设计了如图所示的电路，电源电压不超过任意一盏灯泡正常工作的电压。

下列说法．正确的是（）SSSBAS闭合时，两灯泡串联，断开．．闭合、，两灯泡均不亮1221SDSLCSSL．．闭合、，电压表、电流表有示数都闭合，灯泡被短路，，断开变亮1112225．生活中随处可见的共享单车给我们生活提供了方便，但经常有人忘记上锁产生费用纠S闭合时）蜂鸣器响起，提醒锁纷．现请同学们设计一个提醒锁车电路，当车支架支起（1S ）断开）车；当车上锁（，蜂鸣器停止发声．下列电路符合要求的是（2AB．．C D．．）6．下列物品中，在通常情况下都是绝缘体的是（D CA B ．金属勺、塑料尺．铅笔芯、硬币．玻璃棒、橡胶棒．陶瓷碗、盐水20minS R7R SS，断开，通电．当闭合开关、是两个相同的电阻，，如图，电源电压不变，、21123Q SSS Q，断开，若要产生相同的热量，则需通电电路产生的热量为；同时闭合、13240min20min 10min B5min ACD．．．．8．如图，闭合开关，甲、乙两灯均发光，两电表均有示数，过一会儿，其中一盏灯突然熄灭，两电表示数都增大，造成这一现象可能的原因是D B CA ．乙灯短路．乙灯断路．甲灯短路．甲灯断路9．下列有关家庭电路的说法，正确的是B A．各用电器之间是并联的．开关要接在零线上220VCD 的电压是安全电压．电能表是测量电功率的仪表．低于b SP10端移动时，下列有关电磁铁的磁性强弱和条形磁体对，当滑片向．如图，闭合开关水平地面压力大小变化判断正确的是BA．磁性减弱，压力增大．磁性减弱，压力减小DC．磁性增强，压力增大．磁性增强，压力减小11．发电机的原理与图中实验的原理相同的是电源AB．．D C．．12．下面说法中，正确的是（）A．电路中几个导体的电流强度相等，这几个导体一定是串联的B．电路中几个导体两端的电压相等，这几个导体一定是并联的．C．串联电路的总电阻，一定大于电路中的任一个电阻D．并联电路的总电阻，一定大于电路中的任一个电阻13S闭合后发生的现象是（．如图所示电路，）BA．电压表烧坏，灯不亮．电流表烧坏，灯亮DC．两表都不会烧坏，灯不亮．电流表烧坏，灯不亮14正常发光，将滑动变．如图所示的电路中，电源两端电压保持不变．开关闭合，灯LS（）阻器的滑片向右滑动，则下列说法中正确的是 PBA．电压表的示数变小，灯变暗．电压表的示数变大，灯变亮LL DC．电流表的示数变小，灯变暗．电流表的示数变大，灯变亮LL15）．把一个轻质小球靠近用丝绸摩擦过的玻璃棒，它们相互吸引，则这个球（BA ．一定不带电．一定带负电DC ．一定带正电．可能带负电，也可能不带电二、填空题16已知在下列变化过程中条形磁铁始终不动。

新人教版九年级物理全册专题复习(十)电动机、发电机和电磁波试题(附答案)

专题复习(十) 电动机、发电机和电磁波1．(武汉中考)如图是一种充电鞋垫的结构示意图．当人走动时，会驱动磁性转子旋转，使线圈中产生电流，产生的电流进入鞋面上的锂聚合物电池．这种充电鞋垫的工作原理是( )A．电磁感应现象 B．电流的磁效应C．磁极间的相互作用 D．通电线圈在磁场里受力转动2．(南京中考)以下对四个实验的认识，正确的是( )A．甲图实验演示的是电流的磁效应 B．乙图实验可用来演示电动机的工作原理C．丙图实验中通电螺线管的B端是S极 D．丁图实验可用来演示电磁感应现象3．(重庆中考)下列有关电和磁的说法正确的是( )A．金属外壳用电器必须使用两脚插头 B．电动机是根据电磁感应的原理制成的C．磁体之间的相互作用是通过磁场发生的 D．同种电荷相互吸引，异种电荷相互排斥4．发电机和电动机的相继问世使人类社会进入电气时代．下列四幅图中与发电机工作原理相同的是( )5．将小电动机与小灯泡按如图所示的电路连接，在小电动机转轴上绕线，然后用力拉线，使电动机转动．在电动机转动过程中，小灯泡发光，该现象中①电产生了磁，使电动机转动；②磁产生了电，使小灯泡发光；③电动机是电源；④转速越快，灯泡越亮．以上说法中正确的是( )A．①②③ B．①③④ C．①②④ D．②③④6．如图所示是动圈式话筒的构造示意图，当人对着话筒说话时，声音使膜片振动，与膜片相连的线圈在磁场中运动，产生随声音变化而变化的电流，经放大后通过扬声器还原成声音．下列设备与动圈式话筒工作原理相同的是( )A．电钳 B．电饭锅 C．电动机 D．发电机7．如图所示的装置中，使电流计有电流通过的可行办法是( )A．闭合开关S，使导体ab竖直向上运动B．断开开关S，使导体ab向外运动C．闭合开关S，使导体ab水平向左移动D．断开开关S，使导体ab水平向右移动8．(福州中考)在探究“感应电流产生条件”的实验中，将导体ab水平置于蹄形磁铁的磁场中，如图所示．闭合开关后，能使灵敏电流计G的指针发生偏转的做法是( )A．让蹄形磁铁静止，导体ab也保持静止B．让蹄形磁铁静止，导体ab在竖直方向上下运动C．让导体ab静止，蹄形磁铁在竖直方向上下运动D．让导体ab静止，蹄形磁铁沿水平方向左右运动9．在如图所示的实验装置中，用棉线将铜棒ab悬挂于磁铁N、S极之间，铜棒的两端通过导线连接到电流表上．下列说法中正确的是( )A．ab棒在图中位置水平左右运动时，应观察到电流表的指针发生偏转B．ab棒在图中位置竖直上下运动时，应观察到电流表的指针发生偏转C．该装置是研究磁场对通电导体的作用力方向与磁场方向的关系D．该装置在实验中通过磁场对电流的作用，使电能转化为机械能10．下列说法正确的是( )A．通电后电熨斗很快发烫，而与之相连的导线却没有明显发热，原因是电熨斗比导线产生的热量多B．用电器工作时，消耗多少电能就产生多少热量C．发电机是把电能转化为机械能的设备D．直流电动机工作时，线圈中的电流方向是不变的11．关于信息、能源和材料，下列说法正确的是( )A．利用声波和电磁波传递信息时都需要介质B．核能和化石能源均属于不可再生能源C．光纤通信利用电信号传递信息D．光伏电池和光碟都应用了磁性材料12．下列有关磁现象说法中，错误的是( )A．磁感线是闭合曲线，磁体外部和内部的磁感线都是从N极出发回到S极B．通电螺线管的极性与螺线管中电流方向有关，可用安培定则判定C．产生感应电流的条件是闭合电路中的一部分导体在磁场中做切割磁感线运动D．电磁波是导线中电流的迅速变化激发的，虽然看不见但可以给我们传递信息13．关于电磁现象，下列说法中正确的是( )A．通电线圈在磁场中受力转动的过程中，机械能转化为电能B．指南针能指南是由于地磁场对指南针磁极有力的作用C．磁场中某点的磁场方向是由放在该点的小磁针决定的D．闭合电路的部分导体在磁场中运动时，导体中一定产生电流14．(成都中考)6月23日，王亚平老师太空授课及地面课堂的实况直播如图所示，下列说法正确的是( )A．王亚平老师授课的声音是从太空直接传到地面课堂的B．地面课堂上的同学听到王亚平老师的声音是超声C．王亚平老师授课的内容是通过电磁波传到地面的D．声音传播的速度等于电磁波传播的速度15．关于电磁波的说法正确的是( )A．电视遥控器发射的红外线是电磁波B．不同频率的电磁波在真空中传播速度不相等C．电磁波的频率越高，其波长越长D．电磁波应用广泛是因为它不会给我们带来任何危害16．(衡阳中考)如图所示是根据英国物理学家法拉第发现的________现象制成的________(填“发电机”或“电动机”)示意图．17．如图所示实验装置是用来研究___________________(填“电流磁效应”或“磁场对通电导线的作用”)的．实验中把导线ab放在磁场里，接通电源，让电流通过导线ab，会观察到导线向右运动；如果把电源正、负极对调后接入电路，会观察到导线ab向________(填“左”或“右”)运动；如果不对调电源正、负极，但把蹄形磁体上下磁极调换一下，会观察到导线ab向________(填“左”或“右”)运动；如果把电源正、负极对调，同时把蹄形磁体上下磁极也调换一下，则会观察到导线ab向________(填“左”或“右”)运动．18．(安徽中考)右图为动圈式话筒的构造示意图．对着话筒说话时，声音使膜片振动，带动线圈在磁场中振动，把线圈两端的导线接入扩音机，就能通过扬声器听到说话的声音．这种话筒应有的原理是__________．19．(重庆中考)1871年，美国科学家法拉第发现了电磁感应现象，实验装置与图中的________(填“甲”或“乙”)图相同，人们利用该原理制造了________，标志着人类进入了电气化时代．20．如图是一种常用的动圈式话筒(麦克风)及其原理图．当你对着话筒说话时，声带________发出声音，声波使与膜片相连的线圈振动．线圈在磁场中的这种振动，能产生随声音变化而变化的电流，这是________现象．21．(金华中考)小明设计了一个道路限载报警器，原理如图甲：R0是变阻器，R是压敏电阻．R的电阻大小随压力大小变化关系如图乙．当超载车辆通过压敏电阻时，限载报警器就会报警．(1)调试好电路，闭合开关S1和S2，当超载车辆通过时，限载报警器会________(填“灯亮”或“铃响”)．(2)交通主干道的抗压能力一般比村道路要强得多．若把村道路限载报警器应用到主干道，就要适当调高报警的限载重量．下列操作可行的是________(填编号)．A．把变阻器R0的滑片适当左移B．把电源1的电压适当增大C．把弹簧AB的A端适当左移D．把电磁铁C适当右移22．如图所示，是“探究导体在磁场中运动时产生感应电流的条件”的实验装置．铜棒ab、电流表、开关组成闭合电路．(1)闭合开关后，使铜棒ab上下运动，电流表指针________(填“能”或“不能”)发生偏转．(2)要使电流表指针发生偏转，铜棒ab应________运动，这是一种________现象，利用这一原理可制成________．(3)要使电流表指针偏转方向发生改变，可以采取两种方法．方法一：________________________；方法二：________________________.23．(宿迁中考)如图甲，将玩具电动机、电池、小电灯、开关用导线连接起来．(1)闭合开关，电动机转动，这是利用通电线圈在________里受力转动的原理工作的；如果想改变电动机的转动方向，我们可以采取的措施是________________________________________________________________________ .(2)刚闭合开关时，小电灯发出明亮的光，但随着电动机转得越来越快，小电灯的亮度逐渐减弱；当转速正常时，小电灯的亮度稳定不变，此时用手指轻轻捏住电动机的转轴，使电动机的转速减慢，你猜想这时小电灯的亮度将________(填“变亮”“变暗”或“不变”)，理由是_________________________________________________ ________________________________________________________________________ _____________________________________________________________________.(3)如果将小电灯换成灵敏电流表，电路连接如图乙，当用手快速转动电动机转轴时，发现灵敏电流表指针偏转，这是________现象，它在生活中的应用有________(举出一例即可)．参考答案1．A 2.A 3.C 4.D 5.D 6.D 7.C 8.D 9.A 10.A 11.B 12.A 13.B14.C 15.A 16.电磁感应发电机17.磁场对通电导线的作用左左右18.电磁感应现象19.甲发电机20.振动电磁感应21.(1)铃响(2)AC 22.(1)不能(2)向右(向左、斜向上或斜向下) 电磁感应发电机(3)改变铜棒运动的方向改变磁场的方向23.(1)磁场调换电池的方向或调换电动机的接线(2)变亮电动机转速越慢，它两端的电压越小，小电灯两端的电压越大，小电灯越亮(3)电磁感应发电机。

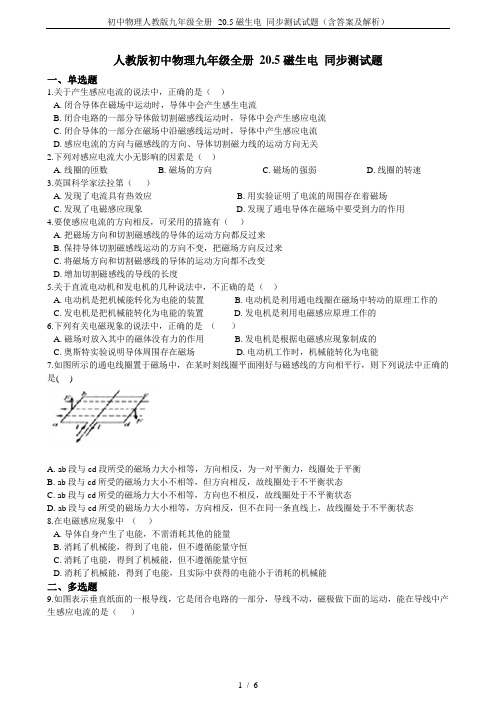

初中物理人教版九年级全册--20.5磁生电同步测试试题(含答案及解析)

人教版初中物理九年级全册20.5磁生电同步测试题一、单选题1.关于产生感应电流的说法中，正确的是（）A. 闭合导体在磁场中运动时，导体中会产生感生电流B. 闭合电路的一部分导体做切割磁感线运动时，导体中会产生感应电流C. 闭合导体的一部分在磁场中沿磁感线运动时，导体中产生感应电流D. 感应电流的方向与磁感线的方向、导体切割磁力线的运动方向无关2.下列对感应电流大小无影响的因素是（）A. 线圈的匝数B. 磁场的方向C. 磁场的强弱D. 线圈的转速3.英国科学家法拉第（）A. 发现了电流具有热效应B. 用实验证明了电流的周围存在着磁场C. 发现了电磁感应现象D. 发现了通电导体在磁场中要受到力的作用4.要使感应电流的方向相反，可采用的措施有（）A. 把磁场方向和切割磁感线的导体的运动方向都反过来B. 保持导体切割磁感线运动的方向不变，把磁场方向反过来C. 将磁场方向和切割磁感线的导体的运动方向都不改变D. 增加切割磁感线的导线的长度5.关于直流电动机和发电机的几种说法中，不正确的是（）A. 电动机是把机械能转化为电能的装置B. 电动机是利用通电线圈在磁场中转动的原理工作的C. 发电机是把机械能转化为电能的装置D. 发电机是利用电磁感应原理工作的6.下列有关电磁现象的说法中，正确的是（）A. 磁场对放入其中的磁体没有力的作用B. 发电机是根据电磁感应现象制成的C. 奥斯特实验说明导体周围存在磁场D. 电动机工作时，机械能转化为电能7.如图所示的通电线圈置于磁场中，在某时刻线圈平面刚好与磁感线的方向相平行，则下列说法中正确的是( )A. ab段与cd段所受的磁场力大小相等，方向相反，为一对平衡力，线圈处于平衡B. ab段与cd所受的磁场力大小不相等，但方向相反，故线圈处于不平衡状态C. ab段与cd所受的磁场力大小不相等，方向也不相反，故线圈处于不平衡状态D. ab段与cd所受的磁场力大小相等，方向相反，但不在同一条直线上，故线圈处于不平衡状态8.在电磁感应现象中（）A. 导体自身产生了电能，不需消耗其他的能量B. 消耗了机械能，得到了电能，但不遵循能量守恒C. 消耗了电能，得到了机械能，但不遵循能量守恒D. 消耗了机械能，得到了电能，且实际中获得的电能小于消耗的机械能二、多选题9.如图表示垂直纸面的一根导线，它是闭合电路的一部分，导线不动，磁极做下面的运动，能在导线中产生感应电流的是（）A. 两磁极一起向上运动B. 两磁极一起向下运动C. 两磁极一起向右运动D. 两磁极一起向左运动三、填空题10. ________发现了电流的磁场之后，法拉第发现了________现象，进一步揭示了电和磁的联系，导致了________的发明，实现了________能转化为________能．11.电与磁的联系可以由以下三个实验来证实:（1）如图所示，图中显示的是________实验，它证明了通电导体周围有________．（2）如图所示实验证实了________，实验过程中是________能转化成________能，它的应用实例是________．（3）如图所示，实验证实了________，实验过程中是________能转化成________能，它的应用实例是________．12.我国交流电的频率________赫兹．由此可知,在每秒钟内电流的方向变化了________ 次,周期为________s．13. ________ 的一部分导体在磁场中做________运动时,导体中就会产生电流,这种现象叫做________,产生的电流叫做________．14.麦克风的工作过程是：声音使空气振动从而使话筒中的________振动，带动与之相连的线圈________，线圈是套在________上，所以这时线圈中会产生与声音变化一样的________，通过其他元件再转换成声音播出来．答案解析部分一、单选题1. B解：A．闭合导体在磁场中运动时，如果不是部分导体，且没有做切割磁感线运动，则导体中不会产生感生电流，A不符合题意。

人教版九年级物理下册电与磁检测题(WORD版含答案)

人教版九年级物理下册电与磁检测题（WORD版含答案）一、三物理电与磁易错压轴题（难）1．小刚学习了电磁铁的知识后，想知道电磁铁周围的磁场强弱与通入电磁铁的电流大小和距电磁铁的距离是否有关。

查阅资料知道，磁场强弱即磁感应强度（用B表示）的单位是T（特斯拉）。

图甲和图乙中电源电压均为6 V且恒定不变，图乙中R是磁敏电阻，其阻值随磁感应强度B的变化关系如图丙所示。

（1）由图丙可知，磁感应强度越大，R阻值越_____；小刚设计的图甲、乙组成的实验装置是通过________来判断R所处位置的磁感应强度。

（2）利用图甲、乙装置，保持_________相同时，闭合S1、S2后移动滑动变阻器的滑片，发现滑片P向左滑动时，灵敏电流计的示数不断变小，说明R所处位置的磁感应强度不断________（选填“增大”或“减小”）。

（3）当闭合S1、S2，保持滑片位置不变，沿电磁铁轴线方向移动R，测出R距离电磁铁的距离L和灵敏电流计的示数I，结合图丙计算出磁感应强度B的数值如下表.L/cm12345I/mA1015203050B/T0.680.6___0.360.14①当L＝3 cm时，将此时磁感应强度B数值填在上表中对应位置。

②分析以上数据可以得出，通入电磁铁的电流一定时，距电磁铁越远，磁感应强度B越______．③综合（2）和（3）的实验结论可知，电磁铁周围的磁感应强度B与通入电磁铁的电流大小和距电磁铁的距离________（选填“有关”或“无关”）。

【答案】大灵敏电流计示数R距电磁铁的距离增大0.5小有关【解析】【分析】【详解】(1)[1]由图丙可知，磁感应强度越大，R阻值越大。

[2]图乙中R 是磁敏电阻，其阻值随磁感应强度B 的变化而变化，磁敏电阻的变化引起电路中电流的变化，实验中根据灵敏电流计示数判断R 所处位置的磁感应强度的强弱。

(2)[3]研究电磁铁周围的磁场强弱与通入电磁铁的电流大小是否有关，控制磁敏电阻R 到电磁铁的距离。

新人教版初中物理九年级全册第二十章《电与磁》检测卷(答案解析)

一、选择题1．通过直接感知的现象，推测无法直接感知的事实，是常用的物理方法。

下列根据现象所做出的推测，符合事实的是（）A．街边的路灯同时亮、灭推测路灯一定是串联的B．把两个小球轻放在玻璃板上后，两小球相互靠近推测两个小球一定带异种电荷C．小磁针放在磁体附近，发生了偏转推测磁体周围一定有磁场D．用手摇动发电机，看到与它相连的小灯泡发了光推测只要导体在磁场中运动，就会产生感应电流2．下列四幅图中可探究磁场对电流作用的是（）A．B．C．D．3．下列关于物理概念的说法中，正确的是（）A．多次测量取平均值可以有效避免误差的产生B．有力作用在物体上且移动了距离，则该力对物体一定做了功C．热传递改变物体内能的实质是内能的转移D．磁场对放入其中的物体会产生磁力的作用4．下列各图中，正确的是A．向上飞行的足球所受重力的示意图B．家庭电路的电路图C．同名磁极周围的磁感应D．凸透镜对光线的折射5．在如图所示实验中，将小铁球从斜面顶端由静止释放，观察到它在水平桌面上运动的轨迹如图甲中虚线OA所示．在OA方向的侧旁放一磁铁，再次将小铁球从斜面顶端由静止释放，观察到它在水平桌面上运动的轨迹如图乙中虚线OB所示．由上述实验现象可以得出的结论是（）A．小铁球在桌面上继续运动是由于受到向前的作用力B．磁铁对小铁球没有作用力C．力可以改变小铁球的运动方向D．力可以使小铁球发生形变6．我国未来的航母将采用自行研制的电磁弹射器．电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，舰载机受到强大的推力而快速起飞．电磁弹射器工作原理与下列设备或用电器工作原理一致的是（）A．B．C．D．7．如图所示的四个装置，以下关于它们分别用来演示哪个物理现象的描述，错误的是A．图a可用来演示发电机的工作原理B．图b可用来演示电流的磁效应C．图c可用来演示电磁铁磁性强弱与线圈匝数的关系D．图d可用来演示电磁感应现象8．把一根柔软的螺旋形弹簧竖直悬挂起来，使它的下端刚好跟杯里的水银面相接触，并使它组成如右图所示的电路图，当开关S接通后，将看到的现象是A．弹簧向上收缩B．弹簧被拉长C．弹簧上下跳动D．弹簧仍静止不动9．塑料梳子梳头发时，头发容易被梳子“粘”起，下列现象中“粘”的原因与其相同的是（）A．用硬纸片盖住装满水的玻璃杯，倒置后，纸片“粘”在杯口上B．在干燥的天气里，化纤布料的衣服容易“粘”在身上C．电视里讲解棋类比赛时，棋子可以“粘”在竖直悬挂的棋盘上D．两个铅杆底面削平挤压后能“粘”在一起10．如图所示为条形磁铁和电磁铁，虚线表示磁感线，则甲、乙、丙、丁的极性依次是（）A．N、N、S、NB．S、N、S、SC．S、S、N、ND．N、S、N、N11．我国航母舰载机将采用自行研制的电磁弹射器，电磁弹射器与舰载机前轮连接，并处于强磁场中。

人教版九年级物理下册电与磁达标检测卷(Word版含解析)

人教版九年级物理下册电与磁达标检测卷（Word版含解析）一、三物理电与磁易错压轴题（难）1．如图是小明探究“影响电磁铁磁性强弱因素”的装置图（A为指针下方固定的铁块；线圈电阻忽略不计）。

小明通过观察指针B偏转角度的大小来判断电磁铁磁性的强弱。

开始时导线a与接线柱1相连，闭合开关，指针B绕固定点O点发生偏转。

（1）实验前，应将导线b与滑动变阻器的__________（选填“c”或“d”）接线柱连接。

（2）闭合开关，电磁铁的左端为__________极；使滑片P向左移动时，指针的偏转角度变大，说明电磁铁磁性强弱与__________有关。

（3）断开开关，将导线a与接线柱1相连改为与接线柱2相连，保持滑动变阻器的滑片P 的位置不变，再闭合开关，此时指针偏转角度__________（选填“变大”、“变小”或“不变”）。

（4）下图所示的装置中应用电磁铁工作的是__________。

（选填序号）【答案】c N 电流大小变小④【解析】【详解】(1)[1]实验前，应将导线b与滑动变阻器的c接线柱连接，这样变阻器的电阻才能进行调节；(2)[2]从图中可以看到，电流从电磁铁的右端流入，左端流出，根据安培定则可知电磁铁的左端为N极；[3]滑片P向左移动时，电路中的总电阻变小，电路的电流变大，而指针的偏转角度也变大，说明电磁铁磁性强弱与电流大小有关；(3)[4]由于线圈的匝数变少，电流强度不变，那么电磁铁磁性变弱，则指针偏转角度减小；(4)[5]手摇发电机是产生电流，利用电磁感应原理工作的；自制电动机是利用通电线圈在磁场中受力转动的原理工作的；动圈式话筒是利用电磁感应工作的；电铃通电时，电磁铁有电流通过，产生了磁性，小锤下方的弹性片被吸过来，小锤打击电铃发出声音，同时电路断开，电磁铁失去磁性，小锤又被弹回，电路闭合，不断重复，电铃会发出连续打击声，这是应用了电磁铁；故选④。

2．科学家发现两根平行导线通电后有如图所示的现象(图中实线、虚线分别表示通电前、后的情况).(1)由如图可知两平行通电导线之间有力的作用.当通入的电流方向相同时,导线相互_____;当通入电流方向相反时,导线相互________ .(2)判断通电直导线周围磁场方向的方法是:用右手握导线,大拇指指向电流方向,则四指环绕的方向就是通电直导线周围的磁场方向.根据这个方法,请你判定甲图中导线a在导线b处产生的磁场方向为垂直于纸面_____ (选填“向里”或“向外”).(3)上述现象的原因是:通电导线a周围产生的磁场对通电导线b有_____的作用.当导线a 中的电流方向改变时,其磁场的方向也发生改变,导线b受力方向随之改变.(4)由此可知:与磁体之间的相互作用一样,电流之间的相互作用也是通过_______来实现的.【答案】吸引排斥向里力磁场【解析】【分析】【详解】(1)如图两平行通电导线通入的电流方向相同时,导线相互吸引；当通入电流方向相反时,导线相互排斥；(2)根据题意介绍的方法，甲图中用右手握导线a,大拇指指向上方,四指环绕的方向就是通电直导线周围的磁场方向.在导线右侧磁场垂直于纸面向里，即甲图中导线a在导线b处产生的磁场方向为垂直于纸面向里；(3)据此可以判断题所述现象的原因，即通电导线a产生磁场对通电导线b有磁场力的作用；根据上述方法判断可知，导线a中的电流方向改变时,其磁场的方向也发生改变,则导线b的受力方向也改变；(4)上述特点分析可得，电流之间的相互作用力也是通过磁场发生的，与磁体之间的相互作用是相同的．3．如图所示是小华实验小组探究电磁感应现象的实验装置．（1）保持ab棒不动，闭合电路，检流计的指针不动，说明这时导线中________（选填“有“或“无”）电流．（2）当αb棒水平运动时，可以观察到电流表指针发生偏转，如果它的偏转的方向向左，若将ab棒看成是一个电源，则________端为正极．（3）保持电路闭合，当ab棒向左运动和向右运动时，检流计的指针会向左和向右偏转，表明导线中的感应电流方向与________有关．（4）将U形磁铁反转对调磁极，闭合电路，当ab棒向左运动和向右运动时，检流计的指针会向右和向左偏转，表明导线中的感应电流方向与________有关．（5）实验中小华同学为了使检流计指针明显偏转，你认为他可能会采取哪些措施？（写出一条即可）________．【答案】无b切割磁感线运动方向磁场方向换用磁性更强的磁体【解析】【详解】（1）闭合电路，若保持ab棒不动，即不做切割磁感线运动，故电路中没有感应电流；（2）在正常情况下，电流表的指针向右偏，而在这里发现电流表的指针向左偏转，故表明与电流表正接线柱相连的是电源的负极；与电流表负接线柱相连的是电源的正极，故此时b端相当于电源的正极；（3）保持电路闭合，当ab棒向左运动和向右运动时，检流计的指针会向左和向右偏转，表明导线中的感应电流方向与切割磁感线运动方向有关；（4）将U形磁铁反转对调磁极，闭合电路，当ab棒向左运动和向右运动时，检流计的指针会向右和向左偏转，表明导线中的感应电流方向与磁场方向有关．（5）使检流计指针明显偏转，即使得电路中的电流增大，故可以换用磁性更强的磁体，也可以加快导体的运动速度等均可；4．下列是创新小组对电流磁场的研究．（1）如图甲所示的实验，闭合开关前，小磁针静止且能指向南北，这是因为_____的作用；闭合开关后，导线下方的小磁针偏转，说明通电导体周围存在_____，这一发现是丹麦科学家_____首先完成的．（2）为探究通电直导线周围的磁场分布情况，用小磁针、铁屑、硬纸板等做了如图乙所示的实验，发现了直导线周围的磁场是以导线为圆心的同心圆圈，根据图乙的情景判断图丙中小磁针N极将_____．（选填“转向纸内”、“转向纸外”或“保持不动”）．改变电流的方向，小磁针N极的指向_____（选填“不变”或“变化”）．（3）在做“探究通电螺旋管外部磁场的方向”的实验时，在螺线管周围摆放了一些小磁针通电后小磁针的指向如图丁所示，由此可看出通电螺线管外部的磁场与_____磁体的磁场相似．改变螺线管中的电流方向，发现小磁针静止时北极所指方向与原来相反，由此可知：通电螺线管外部磁场方向与螺线管的_____方向有关．（4）写出增强通电螺线管周围磁场的一个方法_____．【答案】地磁场磁场奥斯特转向纸外变化条形电流增大电流【解析】解答：(1)如图所示的实验，闭合开关前，小磁针静止且能指向南北，这是因为地磁场的作用；闭合开关后，导线下方的小磁针偏转，说明通电导体周围存在磁场，这一发现是丹麦科学家奥斯特首先完成的；(2)伸出右手，大拇指指向电流的方向，四指的方向为磁场的方向，故导体正下方磁场方向向外，即小磁针静止时N极的指向为纸外；改变电流的方向，小磁针N极的指向改变；(3)如图丁所示，由此可看出通电螺线管外部的磁场与条形磁体的磁场相似．改变螺线管中的电流方向，发现小磁针静止时北极所指方向与原来相反，说明通电螺线管外部磁场方向与螺线管中的电流方向有关；(4)通电螺线管的磁性强弱由三个因素决定：线圈的匝数、线圈中的电流大小、有无铁芯；故若想增强通电螺线管周围磁场，可以增大电流，插入铁芯等均可．点睛：（1）地球周围存在着磁场，即地理的南极是地磁的北极，地理的北极是地磁的南极；奥斯特实验说明通电导线周围存在着磁场，磁场的方向与电流的方向有关；（2）先根据安培定则判断出通电导体下方磁场的方向，然后根据小磁针静止时，北极的指向为磁场方向可知小磁针N极的指向；通电导体周围磁场的方向与电流的方向有关．（3）通电螺线管的磁场分布与条形磁体相似，且磁场的方向与电流的方向有关；（4）通电螺线管的磁性强弱由三个因素决定：线圈的匝数、线圈中的电流大小、有无铁芯．因此要增强通电螺线管的磁性就要从这三个因素入手考虑．5．小丽利用如图所示的装置，“探究通电导体在磁场中受力方向与什么因素有关”，当小丽闭合开关S0时，观察到导体AB在磁场中受力的作用向右运动．断开开关S0，然后小丽只将磁铁N、S极对调位置，闭合开关S0时，观察到导体AB在磁场中受力的作用向左运动．通过上述实验，小丽得出实验结论：“通电导体在磁场中受力方向只与磁场方向有关”，请你选用图中所示电路中的元件，设计一个实验证明小丽的观点是错误的．请你简述实验步骤和实验现象．【答案】闭合开关S0时，观察到导体AB在磁场中受力的作用向右运动；断开开关S0，保持磁铁N、S极位置不变，改变电流的方向，闭合开关S0时，观察到导体AB在磁场中受力的作用向左运动；通过上述实验，实验证明小丽的观点是错误的．【解析】试题分析：本题考查影响通电导体在磁场中受力方向与什么因素有关，以及控制变量法的应用．闭合开关S0时，观察到导体AB在磁场中受力的作用向右运动；断开开关S0，保持磁铁N、S极位置不变，改变电流的方向，闭合开关S0时，观察到导体AB在磁场中受力的作用向左运动；通过上述实验，实验证明小丽的观点是错误的．考点：探究通电导体在磁场中受力方向与什么因素有关6．为了探究电磁铁的磁性强弱跟哪些因素有关，小勤所在的实验小组进行了如下实验：他们首先找了两颗大铁钉，用漆包线在上面绕制若干圈，做成简易电磁铁，然后分别按图接入电路．探究前，小勤他们还作了以下的猜想：猜想A：电磁铁，顾名思义，通电时有磁性，断电时没有磁性；猜想B：通过的电流越大，磁性越强；猜想C：外形相同时，线圈的匝数越多，磁性越强．探究过程如图所示．请你仔细观察这四幅图，然后完成下列填空．（1）探究过程中通过观察来判断磁性的有无和强弱；（2）比较图可以验证猜想A是正确的；（3）比较图可以验证猜想B是正确的；（4）通过图d中的实验现象可以验证猜想C是正确的；但仔细分析发现，猜想C的表述还不完整，还应补充条件．【答案】（1）吸引小铁钉（大头针等）的多少（2）a和b （3）b和c （4）通过的电流相等【解析】（1）为了便于观察，我们把电磁铁的磁性的有无和强弱转化为电磁铁所能吸引小铁钉个数的多少来分析判断；（2）由ab两图可知，a图的开关断开，电路中没有电流，电磁铁也不吸引大头针闭合，说明电磁铁没有磁性．b图的开关闭合，电路中有电流，电磁铁吸引大头针闭合，说明电磁铁有磁性．由此知A是正确的．（3）猜想B是验证磁性的强弱是否与电流大小有关，因此要控制匝数相同，电流大小不同．比较分析题目中的这几个图，发现只有bc符合条件．（4）猜想C是验证磁性的强弱是否与线圈的匝数是否有关，因此要控制电流的大小相同，线圈匝数不同．在d图中，由于两电磁铁串联，控制了电流相等，而匝数不同，故该图符合条件．故我们在分析过程中，还应强调增加“电流相同”这个条件．故答案为（1）吸引小铁钉（大头针等）的多少；（2）a和b；（3）b和c；（4）通过的电流相等．7．发电机是如何发电的呢？同学们用如图所示的装置进行探究．(1)当导体ab静止悬挂起来后，闭合开关，灵敏电流计G指针不偏转，说明电路中________(填“有”或“无”)电流产生．(2)小芳无意间碰到导体ab，导体ab晃动起来，小明发现电流表指针发生了偏转，就说：“让导体在磁场中运动就可产生电流．”但小芳说：“不一定，还要看导体怎样运动．”为验证猜想，它们继续探究，并把观察到的现象记录如下：分析实验现象后，同学们一致认为小芳的观点是______(填“正确”或“错误”)的，比较第2、3次实验现象发现，产生的电流的方向跟_____有关；比较第3、6次实验现象发现，产生的电流的方向还跟_____有关．(3)在整理器材时，小明未断开开关，先撤去蹄形磁铁，有同学发现指针又偏转了！他们再重复刚才的操作，发现电流表的指针都偏转，请教老师后得知，不论是导体运动还是磁体运动，只要闭合电路的一部分导体在________中做________________运动，电路中就会产生感应电流，这就是发电机发电的原理，此原理最早由英国物理学家________发现．【答案】无正确导体的运动方向磁场方向磁场切割磁感线法拉第【解析】试题分析：（1）当导体ab静止悬挂起来后，闭合开关，此时导体没有做切割磁感线运动，灵敏电流计G指针不偏转，说明电路中无电流产生；（2）根据表格中的信息可知，当导体在磁场中运动时，电流计指针不一定偏转，说明不一定产生电流，故小芳的观点是正确的；比较第2、3次实验现象发现，磁场方向相同，导体运动的方向不同，产生电流的方向不同，即产生的电流的方向跟导体运动方向有关；比较第3、6次实验现象发现，导体运动的方向相同，磁场方向不同，产生电流的方向不同，即产生的电流的方向还跟磁场方向有关；（3）电路闭合时，不论是导体运动还是磁体运动，导体会做切割磁感线运动，所以导体中有感应电流产生，这种现象是电磁感应，此原理最早由英国物理学家法拉第发现的．【考点定位】探究电磁感应现象的实验8．在探究通电螺线管外部磁场的实验中，采用了图所示的实验装置．（1）当闭合开关S后，小磁针____发生偏转（填“会”或“不会”），说明通电螺线管与小磁针之间是通过____发生力的作用．（2）用铁屑来做实验，得到了图所示的情形，它与____磁铁的磁场分布相似．为描述磁场而引入的磁感线____真实存在的．（3）为了研究通电螺线管的磁极性质，老师与同学们一起对螺线管可能的电流方向和绕线方式进行了实验，得到了如图所示的四种情况．实验说明通电螺线管的磁极极性只与它的____有关，且这个关系可以用____判断．（4）闭合开关S，通电螺线管周围的小磁针N极指向如图所示，由图可知：在通电螺线管外部，磁感线是从____极发出，最后回到____极．【答案】会磁场条形不是电流方向右手螺旋定则 N S【解析】【分析】【详解】（1）当闭合开关S后，根据用右手螺旋定则判断电磁铁的磁极左S右N，小磁针左端为N 极，和电磁铁的右端N相排斥会发生偏转，说明通电螺线管与小磁针之间是通过磁场发生力的作用；（2）用铁屑来做实验，根据图所示的情形，它与条形磁铁的磁场分布相似．为描述磁场而引入的磁感线不是真实存在的；（3）通电螺线管的磁极极性只与它的电流方向有关，且这个关系可以用右手螺旋定则判断；（4）在通电螺线管外部，磁感线是从N极发出，最后回到S极。

九年级物理全册第二十章电与磁测试卷含解析新版新人教版

第二十章《电与磁》测试卷一、单选题(共12小题)1.根据磁感应线方向的规定可以知道，小磁针北极在某点所受的磁力方向与该点的磁感应线方向() A．平行B．垂直C．相同D．相反2.如图所示，当开关闭合滑片向右滑动时，下列说法正确的是()A．电磁铁磁性减弱，弹簧长度缩短B．电磁铁磁性增强，弹簧长度变长C．电磁铁磁性增强，螺线管下端是北极D．电磁铁磁性减弱，螺线管下端是南极3.磁悬浮列车是现代高科技的应用，下列说法不正确的是()A．通过列车底部与上方轨道间的同名磁极相互排斥，使列车悬浮B．为产生极强的磁性使列车悬浮，制作电磁铁的线圈宜选择超导材料C．由于列车在悬浮状态下行驶，因而一定做匀速直线运动D．列车悬浮行驶时，车体与轨道间无阻力、无震动，运动平稳4.下列因素中会影响通电螺线管磁性强弱的是()A．电流的方向B．线圈的绕向C．线圈的匝数D．铁屑的多少5.甲铁棒能吸引小磁针，乙铁棒能排斥小磁针，若甲、乙铁棒相互靠近，则两铁棒()A．一定互相吸引B．一定互相排斥C．可能无磁力的作用D．可能互相吸引，也可能排斥6.用磁铁的一极在一根缝衣针上沿同一方向摩擦几次，如图，则摩擦后的缝衣针()A．可以磁化，且磁化后A端为S极B．可以磁化，且磁化后A端为N极C．可以磁化，但不能确定A端的磁极D．不能被磁化，所以不会出现磁极7.用条形磁铁吸起两枚大头针，出现的是如图中哪种情况()A．甲图B．乙图C．丙图D．都可能8.关于电磁铁的叙述中，错误的是()A．电磁铁通电时有磁性，断电时没有磁性B．电磁铁的磁性强弱与通过的电流大小有关C．电磁铁的磁性强弱跟线圈匝数无关D．电磁铁的磁性强弱跟线圈匝数有关9.如图所示是研究通电导体在磁场中的受力情况的实验装置，通电后导体AB向右运动，若要使AB向左运动，下列办法可行的是()A．将滑动变阻器的滑片向左滑动B．将滑动变阻器的滑片向右滑动C．改变导体中的电流方向，同时改变磁场方向D．将磁体的磁极对调10.下列几种方法中，哪种不能判断磁体的周围存在着磁场？()A．将小磁针放在磁体附近会出现偏转现象B．用磁体靠近铁屑可以看到铁屑被吸引C．磁体会使周围的铁屑规则的排列D．异名磁极相互吸引11.老师用小磁体吸在黑板上来固定挂图，说明黑板一定含有下列材料中的()A．铁B．锌C．铝D．铜12.电磁铁通常弯成U形，这样做的目的是()A．使用方便B．形状美观C．加强磁性D．便于操作二、填空题(共3小题)13.如图所示的悬浮地球仪，球体和底座都是由磁性材料制成的．它利用了同名磁极相互________的原理，从而能够悬浮于空中静止或旋转，生动地展现了地球在空间的状态，完美地诠释了科技的魔力．当地球仪悬浮在空中静止时受到的合力为________N.14.感应电流的方向与______方向及______方向有关．电磁感应现象中能量的转化情况是由______能转化为______能．15.如图所示，两个条形磁体的A、B端分别吸引着一枚铁钉，由图可知，A、B为________(填“同名”或“异名”)磁极；如果将A、B相连，则铁钉会________，这是因为______．三、实验题(共3小题)16.在研究“磁场对通电导体(电流)有力的作用”实验中．(1)利用图甲所示的装置研究“磁场对电流的作用”时，应在“a”、“b”之间接入______(填“灵敏电流计”“电源”或“灯泡”)，根据该原理可制成______．(2)如图乙、丙中，磁体间磁场的磁感线方向都是从磁体N极水平指向S极，且线圈所处的空间磁场强弱是恒定不变的(也称匀强磁场)．(a)在乙图中，通电后cd段导线受磁场力的方向为竖直向下，此时，ab段导线所受磁场力的方向是竖直向上，这两个力不是一对平衡力，这是因为______A．二力不是作用在同一物体上B．二力不是作用在同一直线上C．二力的作用点不同D．二力大小不是相等(b)图丙中的线圈可以持续转动，是在外部加装了__________，该装置能使线圈平面刚处于________(填“平行磁感线”“垂直磁感线”或“任一”)位置时，自动改变线圈中的电流方向．(c)写出一种让图丙中线圈转动更快的措施：____________.17.在“探究通电螺线管外部磁场方向”实验中，在图示的螺线管周围不同位置放一些小磁针，闭合开关，观察各个小磁针的指向．此实验中小磁针的作用是______，为了探究结果更精确，小磁针应________(选填“多一些”或“少一些”)；把电池正负极对调，闭合开关会发现小磁针________，此现象说明______________．18.小波在“探究通电螺线管外部磁场的方向”实验中，组装了如图(1)所示电路，实验时：(1)可通过观察________判断通电螺线管的磁极．(2)为了探究通电螺线管外部磁场的方向与电流方向是否有关？实验中是通过________来改变通电螺线管中电流的方向．(3)如图(2)所示是通电螺线管周围的有机玻璃板上的小磁针分布状态，观察可知通电螺线管的外部磁场与________的磁场相似．(4)本实验经过改进，还可以探究通电螺线管外部磁场的强弱与电流大小的关系．请说出一种你的改进方法______________________________________________．四、作图题(共3小题)19.如图所示，地球是一个巨大的磁体，在它的周围空间中存在地磁场，它的磁场分布与条形磁铁相似．请在图中大致画出地球外部空间地磁场的磁感线分布示意图，并在每条磁感线上标出方向(至少画6条磁感线)．20.小磁针静止时的指向如图所示，在图中标出通电螺线管的N极和电源正极．21.在图的括号中标出磁体的磁极(用“N”或“S”表示)和在A点标出磁感线方向．答案解析1.【答案】C【解析】磁场的基本性质是它对放入其中的磁体有磁力的作用，小磁针N极在磁场中所受的磁力方向跟该点的磁场方向相同．2.【答案】C【解析】由图可知电流由螺线管的下方流入，则由安培定则可知螺线管下端为N极，上端为S极；则螺线管与磁铁为同名磁极相对，故应相互排斥；当滑片向右移动时，滑动变阻器接入电阻变小，则由欧姆定律可知电路中电流变大，则螺线管的磁性增强，故对磁铁的作用力变大，故磁铁应上移，即弹簧长度应变短．3.【答案】C【解析】磁悬浮列车是现代高科技的应用，它的工作原理是同名磁极相互排斥；列车悬浮行驶时，车体与轨道间有空隙，所以无阻力、无震动，运动平稳；产生极强的磁性使列车悬浮，制作电磁铁的线圈宜选择超导材料，因为超导材料无电阻，不会产生电流的热效应．故A、B、D不符合题意．4.【答案】C【解析】通电螺线管的磁性强弱与电流大小以及线圈的匝数有关，通过螺线管的电流越大、线圈匝数越多，螺线管的磁性越强；通电螺线管的磁极与电流的方向、线圈绕向有关，当电流方向改变或线圈绕线方向改变，则螺线管的磁极改变；通电螺线管的磁场分布是通过铁屑的分布来认识的，利用了转化的方法，形象地表示出磁场的分布及强弱，它不能影响通电螺线管的磁性强弱．5.【答案】D【解析】小磁针本身具有磁性，能够吸引没有磁性的铁棒，故铁棒A可能有磁性，也可能没有磁性，只是在小磁针磁场作用下暂时被磁化．铁棒B能排斥小磁针，说明B一定有磁性．若A无磁性，当A靠近B时，A、B互相吸引；若A有磁性，则A、B两磁体都分别有北极和南极，当它们的同名磁极互相靠近时，互相排斥；当异名磁极互相靠近时，互相吸引，故D正确．6.【答案】B【解析】注意磁铁是吸引钢棒的，摩擦到另一端的时候还处于吸引状态，在外力的作用下依依不舍地离开的，所以磁铁和钢棒最后“说再见”的“另一端”当然处于异名磁极(即问题中的S极)，于是A端就是N极．7.【答案】B【解析】由图可知：大头针吸在磁铁上，大头针会在磁铁磁场的作用下被磁化，从而获得了磁性．靠近磁铁的一端大头针的极性相同，远离的一端极性也相同，由于同名磁极互相排斥，所以情况如图乙所示．8.【答案】C【解析】A、电磁铁通电时有磁性，断电时没有磁性．选项正确，不符合题意．B、电磁铁的磁性强弱与通过的电流大小有关．选项正确，不符合题意．C、电磁铁的磁性强弱跟线圈匝数有关．选项错误，符合题意．D、电磁铁的磁性强弱跟线圈匝数有关．选项正确，不符合题意．9.【答案】D【解析】A、将滑动变阻器的滑片P向左移动，增大电路中的电流，会改变受力大小，但不会改变运动方向，故A 不可行；B、将滑动变阻器的滑片P向右移动，减小电路中的电流，会改变受力大小，但不会改变运动方向，故B不可行；C、改变导体中的电流方向，同时改变磁场方向，受力方向不变，不可行；D、将磁体的磁极对调，受力方向改变，可行．10.【答案】B【解析】：A、将小磁针放在磁体附近会出现偏转现象，说明受到了磁力的作用，可以说明磁体的周围存在着磁场，故不合题意；B、磁体上磁极处磁性最强，能吸引铁屑，用磁体靠近铁屑可以看到铁屑被吸引，不能反应磁体周围的空间存在磁场．符合题意；C、磁体会使周围的铁屑规则的排列，这一排列是由于磁场的作用产生的，可以说明磁体的周围存在着磁场，故不合题意；D、磁极间的相互作用是通过磁场发生的，故异名磁极相互吸引可以说明磁体的周围存在着磁场，故不合题意．11.【答案】A【解析】铁是铁磁性材料，小磁体能吸引铁，在磁体与铁的压力作用下，可以固定挂图；小磁体不能吸引锌、铝、铜，小磁体与锌、铝、铜间不存在作用力，不能固定挂图；12.【答案】C【解析】在磁体的周围，磁感线从磁体的N极流出，回到S极．磁感线越密集，磁性越强．电磁铁通常弯成U形，这样做的目的是为了使磁感线密集，磁性增强；13.【答案】排斥0【解析】球体与底座是相互分离的，球体与底座之间是相互排斥的，即该悬浮地球仪是利用的同名磁极相互排斥的原理制成的；球体静止在空中时受两个力的作用，一个是竖直向下的重力，一个是竖直向上的底座对它的斥力；而且这两个力的大小相等，方向又相反；地球仪悬浮在空中静止时受到的合力为0N.14.【答案】导体运动磁场机械电【解析】(1)感应电流的方向跟导体运动方向和磁场方向有关．(2)电磁感应现象中，机械能转化为电能．15.【答案】异名下落磁体的中间磁性最弱【解析】(1)由图可以看出，A、B端铁钉被磁化后相互吸，说明铁钉带极性相反，由此可推断A、B为异名磁极．(2)若将A、B相连，两个磁体变成一个条形磁体，中间磁性最弱，吸不住大头针，故大头针落下．16.【答案】(1)电源电动机(2)(a)B(b)换向器垂直磁感线(c)增大线圈中的电流(或增加线圈的匝数、换更强的磁场等)．【解析】(1)因为通电导体在磁场中受力会运动，观察图可知缺少一个电源，因此利用如图甲所示的装置研究“磁场对电流的作用”时，应在“a”、“b”之间接入电源，根据此原理制成了电动机；(2)(a)在乙图中，通电后cd段导线受磁场力的方向为竖直向下，此时，ab段导线所受磁场力的方向是竖直向上，这两个力不是一对平衡力，这是因为这两个力不作用在一条直线上．所以选项B符合题意．(b)图丙中的线圈可以持续转动，是在外部加装了换向器．当通电线圈所在平面与磁感线垂直时，它能自动改变线圈中的电流方向，从而使线圈持续转动．(c)线圈转动的快慢与电流的大小、线圈的匝数、磁场的强弱等因素有关，所以要使线圈转动的更快，可以增大线圈中的电流、增加线圈的匝数、换更强的磁场等．17.【答案】指示磁场方向多一些指示磁场方向改变磁场方向和电流方向有关【解析】因为小磁针放入磁场，小磁针静止时N极指向和该点磁场方向相同，所以实验中使用小磁针是为了指示磁场方向，从而判断该点的磁场方向；为了探究结果更精确，小磁针应多放一些，把电池正负极对调，改变了电流方向，闭合开关后，会发现小磁针指示磁场方向改变了，此现象说明磁场方向和电流方向有关．18.【答案】(1)小磁针N极的指向(2)对调电源正负极(3)条形磁体(4)增加电池节数或串联一个滑动变阻器(或电阻等)【解析】(1)利用通电螺线管周围的小磁针N极的指向可以确定通电螺线管的极性；(2)小明改变电源的正负极后，螺线管中的电流方向发生了改变，小磁针的N极指向与原来相反，说明磁场的方向相反，由此可以确定，螺线管磁场的方向与电流方向有关．(3)根据图示的通电螺线管周围的小磁针的排布情况和螺线管周围磁感线的形状，可以确定通电螺线管周围磁感线的形状是纺锤形的，这与条形磁体周围磁场分布相似．(4)要探究螺线管的磁场强弱与电流大小的关系，就要改变螺线管中的电流大小，而在原电路中，电流的大小是无法改变的，因此要在电路中再串联入一个滑动变阻器即可，因为滑动变阻器可以通过改变其接入电路的电阻的大小来改变电路中的电流大小．19.【答案】【解析】地球本身是一个天然的巨大磁体，相当于一个条形磁体，地磁北极(N极)在地理南极附近，地磁南极(S极)在地理北极附近，磁感线从磁体的N极出来，回到磁体的S极．20.【答案】【解析】小磁针静止时N极向左，则由同名磁极间相互排斥、异名磁极间相互吸引可知螺线管左侧为S极，右侧为N极；由右手螺旋定则可知电流由右侧流入螺线管，即电源右侧为正极；21.【答案】【解析】磁感线的方向在磁体的外部，从磁体的N极出发，回到S极．据图可知，此时一定是异名磁极，左端是N极，右端一定是S极，故磁感线的方向是向右的．。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

《电磁波》
一、选择题
1、2013年4月20日四川雅安发生地震，各地迅速组织救援队伍前往救援，体现出了名族大爱。

救援中，我国具有完全自主知识产权的北斗导航系统发挥了重要作用北斗导航卫星传递信息依靠的是（）
A．激光 B．电流 C．超声波 D．电磁波
2、黑龙江最大的火山湖镜泊湖，冬季捕捞创造过一网打鱼86万斤的记录。

捕捞时，在厚约1米的冰面上开一个进网口和一个出网口，两口相距1500米，捕捞所用的渔网，长约1500多米，宽约800米，网到冰下水中后，要在广泛的湖中展开，还要准确地在出网口收拢。

关于网头上的设置，
以下说法正确的是（）
A．渔网在冰面下要按人的指挥运动，应该在网头装有遥控接收装置
B．渔网在冰面下要按人的指挥运动，应该在网头装有遥控发射装置
C．为了确定网头到达的具体位置，网头上应装有信号接收传感器
D．为了确定网头到达的具体位置，人拿的指挥棒上应装有信号发射传感器
3、某手机网络频率范围是1920MHz---1935MHz，下列说法正确的是（）
A．1920MHz 的电磁波波长比 1935MHz 的短
B．1920MHz 的电磁波不能再没有空气的月球上传播
C．1920MHz 的电磁波在真空中传播的速度比 1935MHz 的慢
D．1920MHz 和 1935MHz 的电磁波在真空中传播的速度相同
4、关于电磁波的说法正确的是（）
A. 可见光不是电磁波
B. 电磁波的波长越短则频率越低
C. 红外线和可见光在真空中传播速度相同
D. 电磁波、声波都可以在真空中传播
5、以下关于电话交换机的说法中，正确的是（）
A.程控交换机是利用电脑按照输入的程序“见机行事”的
B.一台程控交换机只能同时转接两部长途电话
C.打电话“占线”说明对方的话机一定在通话中
D.电话上的“来电显示”是由用户手机设定的，不需要程控交换机去完成
二、填空题
1、随着智能手机的普及，人们的聊天方式也不断推陈出新，微信就是时下流行的一款手机语音聊
天软件，语音信息是利用手机通过一定频率的进行传播的．由于智能手机的待机时间很短，因此需要经常充电，当给电池充电时是将转化成能．
2、LED液晶电视的发光二极管是由（填“导体”或
“半导体”）材料制成的．
美国航天局发现了在茫茫宇宙中除地球之外，还有三颗跟地
球类似宜居的星球。

其中较近的两颗，距离地球1200光年。

那么光年是 (选填“时间”、“长度”、“速度”)的
单位；在真空中，光的传播速度电磁波的传播速度(选
填“大于”、“等于”、“小于”)。

3、电磁披是—个大家族，红外线、，紫外线、X射线，γ射线等，都是家族中的成员。

其中，用束检检验金属中是否有缺陷的是γ射线，家用电器的遥控器发出的“光”是 .
4、图示中，有一款内置微型“GPS”（全球卫星定位系统）的专用鞋，当穿着它离开指定的区域时，鞋中的“GPS”便会自动发出使用者所在的位置信息．该信息被卫星
接收后再发送到手机．此过程由波传递信息，传播速度约为．5、今年，我国发射“嫦娥三号”探测器，进行首次月球软着陆和自
动巡视勘察。

由于_________，探测器在月球下降时不能采用降落伞，只能靠探测器上发动机点火受力，软着陆在月球表面。

着陆后，月球车将在月球表面巡游90天，月球车的构造如图所示，中
间有一个“桅杆”，上面有______（凹/凸）透镜制成的“眼睛”，可对周围的地形地貌进行拍摄；上面还有天线，地面上的工作人员通过______波实现对车的控制。

三、实验
按图把仪器放好，激光器通上电源，调整塑料瓶的高度，使激光束穿过塑料瓶并正好从小孔穿出，射到旁边的墙壁上，我们可以看到与激光器等高的地方有一个亮点。

说明光沿传播。

把塑料瓶装满水，用手指堵住小孔，放到原来的地方，并检查激光束有没有射到小孔上，放
开手指，让水流射到水槽里，此时我们发现原来墙上的红点不见了，而水流变成红色的，水槽底也有一个红色的亮斑。

说明光沿传播。

四、计算
呼和浩特市广播电台某调频立体声的频率是99.1MHz，它的波长是3．Om，试求它在空气中的传播
速度。

答案
一、DADCA二、1、电磁波,电，化学2、半导体,长度, 等于3、可见光,红外线4、电磁3×108 5、月球周围是真空，没有空气,凸,电磁．三、实验直线，水流四、2.973×108m/s。
