DMA技术
dma基本原理
dma基本原理摘要：一、DMA基本概念1.定义及作用2.发展与演变二、DMA原理1.直接内存访问2.硬件和软件实现三、DMA的优势与应用场景1.高速数据传输2.低延迟处理3.典型应用四、DMA的局限性与解决方案1.资源竞争2.数据安全3.解决方案五、未来发展趋势与展望1.技术创新2.行业应用拓展3.我国在DMA领域的发展正文：一、DMA基本概念1.定义及作用DMA（Direct Memory Access，直接内存访问）是一种计算机技术，允许硬件直接访问内存，而不需要经过中央处理器（CPU）的介入。
DMA技术在计算机系统中起着重要作用，尤其在需要高速数据传输、低延迟处理和大量数据处理的场景中。
2.发展与演变DMA技术自20世纪50年代以来，随着计算机硬件和软件的发展而不断演变。
从最初的硬件DMA到后来的软件DMA，再到如今集成在处理器中的DMA引擎，DMA技术已经成为现代计算机系统中的重要组成部分。
二、DMA原理1.直接内存访问DMA的核心原理是直接在内存和外部设备之间进行数据传输，避免了CPU在数据传输过程中的介入。
通过DMA，外部设备可以直接将数据读取到内存中，或者将内存中的数据直接写入外部设备。
2.硬件和软件实现DMA技术的实现可以分为硬件和软件两种方式。
硬件实现主要通过DMA 芯片或集成在处理器中的DMA引擎完成，而软件实现则依赖于操作系统或其他软件层面的调度和管理。
三、DMA的优势与应用场景1.高速数据传输DMA技术具有高速数据传输的优势，尤其在处理大量数据时，可以显著提高数据传输速度，缩短传输时间。
2.低延迟处理DMA直接在内存和外部设备之间进行数据传输，避免了CPU的介入，从而降低了延迟，提高了系统的实时性能。
3.典型应用DMA技术在众多场景中具有广泛应用，如图形处理、音频处理、视频处理、磁盘读写等。
四、DMA的局限性与解决方案1.资源竞争DMA技术在提高数据传输速度的同时，也可能导致系统资源竞争加剧，影响其他部件的性能。
第8章DMA技术
采用程序传送数据
除了专用的计算机系统外，一般的计算机系统 要不断更换工作任务，因此经常要与外部设备 进行数据交换，特别是与磁盘的数据交换。
磁盘数据是按扇区为单位存储的。一次传送至 少上百字节。
DMA技术就是为加速大量数据传输过程发明的技 术。
在DMA期间，CPU让出对系统总线的控制权，由 DMA控制器负责外部设备与存储器之间的数据 传送。
8237的工作过程
若在S4状态结束前不能完成数据的传送，则只需使READY 信号线变低，就可以在S3（S2）和S4状态间插入Sw等待状 态。直到READY变高，才进入S4。
用DMA传送数据，要求存储器区地址是连续的。因此， 许多时候地址的高8位不变，只是低8位改变。所以，输 出和锁存高8位地址的S1状态不需要，可直接进入S2状态。
其缺点是，在整个DMA传送期间CPU无法控制总线。 （CPU无法处理中断。）
8237的传送方式
DMA传送方式3：请求传送方式
在这种方式下，DREQ信号有效，8237A连续传送数据； 但当DREQ信号无效时，DMA传送被暂时中断，8237A释放总 线，CPU得到总线控制权。但DMA传输并未终止，DMA通道的 地址和字节数的当前值，仍保持在相应通道的当前地址和 当前字节数寄存器中。当外设又准备好进行传送时，只要 使DREQ信号再次有效，DMA传送就继续进行下去。
8237的引脚信号—CPU接口信号
当8237A作为CPU外部芯片时，通过下列引脚， 接受CPU管理和控制
1. DB7~DB0：双向三态数据总线。（非复用） 2. A3~A0地址线：低4位地址总线。8237在系统中占 16个地址单元。 3. CS ：片选信号。 4. IOR / IOW ：作为CPU外部芯片时的读/写信号。 5. RESET复位
4 DMA技术
– –
–
–
及DMAC端口地址与原先相同，但只有通道2（FDC） 还在继续使用。 片1通道4用作片0和片1的级连。 片1端口地址0C0H~0CFH，页面地址寄存器端口地 址为89H~8BH。 片0通道1~3工作在8位方式，片0通道0和片1通道5、 6、7均工作在16位方式。 通道0、1、3、5、6、7功能保留。
（3）清屏蔽寄存器命令
– 使4个通道的屏蔽位均清0。
10、寄存器一览表
§5 DMA系统
一、系统组成
– PC微机中，采用8237A-5为DMAC，另外配
备DMA页面地址寄存器和总线裁决逻辑构 成完整的DMA系统。
– 一般支持4个DMA通道（单片）或7个DMA
通道（双片级连）。
二、系统逻辑框图
序。有两种状态：为0态时，写低字节；为1态时， 写高字节。 – 实际工作时，写完一个字节后，触发器自动转换状 态。 – 清先/后触发器命令使先/后触发器处于0态。 – 写入地址寄存器和字节计数器数据时，为保证先写 入低字节，一般需要使用清先/后触发器命令。
9、软命令（续）
（2）总清除命令
– 软件RESET。
1、DMA操作类型
– （1）数据传送 – （2）数据校验 – （3）数据检索
2、DMA操作方式
– （1）单字节方式 – （2）连续方式 – （3）请求方式
§ 3 DMAC
一、DMAC在系统中的两种工作状态
– 1、主动态（主控器） DMAC是系统总线的主控器，它通过总线向存储 器和I/O设备发送地址和读写命令。 DMA写时发送/IOR和/MEMW控制信号。 DMA读时发送/IOW和/MEMR控制信号。 – 2、被动态（受控器） DMAC接收CPU对它的控制和指挥。 系统复位后，DMAC处于被动态。
dma是什么意思
dma是什么意思
DMA是Direct Memory Access的缩写，中文翻译为直接内存访问。
DMA技术是一种计算机处理数据时用于直接读写内存的方法。
DMA技术的使用可以提高计算机内存与外设之间的数据传输效率，减轻了CPU 的负担。
在没有DMA的情况下，数据传输需要经过CPU的处理，CPU需要耗费时间和资源来完成数据传输操作。
而DMA技术通过直接读写内存，绕过了CPU，能够独立地完成数据的传输，从而提高了系统的效率。
DMA技术适用于需要大量数据传输的场景，如音频、视频、图形等。
在这些应用中，需要频繁地从外设如硬盘、显卡等读取数据，并将数据写入内存或者从内存读取数据并传输给外设。
如果使用传统的方式，CPU需要不断地介入进行数据传输，会大大降低数据传输速度和系统性能。
而DMA技术则使得这些数据传输的过程更加高效和快速。
通过DMA技术，数据可以直接被外设读写，而不需要CPU参与到每一个数据传输请求中。
在DMA传输过程中，CPU可以同时进行其他的计算任务，充分利用系统资源。
这种并行处理的方式不仅提高了系统的整体性能，还减少了CPU的负担，使得CPU可以更加高效地完成其他的任务。
总之，DMA技术是一种提高数据传输效率的方法，可以独立地完成数据的读写和传输，而不需要CPU进行介入。
它能够极大地提升系统性能，在大数据传输的场景中具有重要的应用价值。
第四章 DMA技术
减1，当减到0时，产生EOP，表示传送完毕。
-- 初值与基值字节计数器的内容相同，并由CPU同时写入。 -- 自动预置时，EOP信号使内容重新预置为基计数值。 -- 可读可写。
计算机接口技术
(第四章）
辽宁石油化工大学计算机与通信工程学院 主讲人：王晓虹
第四章 DMA技术
本章内容
4.1 4.2 4.3 4.4 4.5 4.6 DMA传送的特点 DMA传送的过程 DMA传送的方式 DMA控制器 DMA系统 DMA传送的应用
4.1 DMA传送的特点
- 一般的程序控制传送方式（查询和中断方式）： • 在存储器和I/O之间交换数据，要经过CPU的累加器中转； • 程序控制检查是否传送完毕及修改内存地址； - DMA方式： • 存储器与外设、外设与外设间直接交换数据，不经过累加器； • 硬件控制内存地址的修改、传送完毕的结束报告； I/O I/O;I/O M;M M
4.3 DMA传送的方式
一、DMA操作类型
1）数据传送 源 目标，源和目标为M或 I/O 传送方向：DMA读指从M读； DMA写指向M写
数据
2）数据校验 进行某种校验，不发读/写 信号，一般在DMA读之后
3）பைடு நூலகம்据检索
不发读/写信号，在M中查找 关键字节或关键位——比较
二、DMA操作方式
1）单字节方式（单一方式） 操作一个字节就释放总线 3）请求方式（询问方式） 操作结束或DREQ无效即释放
寄存器
3种方式，区别：释放总线的条件不同 2）连续方式（块字节方式）
总线
操作结束（数据块操作结束，检索时 找到关键字节或关键位）才释放总线； 在操作过程中，DREQ无效则等待其有 效
DMA技术

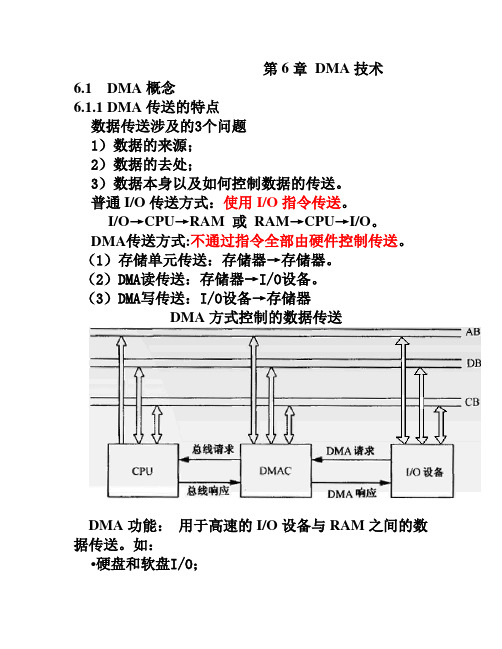

第6章DMA技术6.1 DMA概念6.1.1 DMA传送的特点数据传送涉及的3个问题1）数据的来源；2）数据的去处；3）数据本身以及如何控制数据的传送。
普通I/O传送方式：使用I/O指令传送。
I/O→CPU→RAM 或RAM→CPU→I/O。
DMA传送方式:不通过指令全部由硬件控制传送。
（1）存储单元传送：存储器→存储器。
（2）DMA读传送：存储器→I/O设备。
（3）DMA写传送：I/O设备→存储器DMA方式控制的数据传送DMA功能：用于高速的I/O设备与RAM之间的数据传送。
如：•硬盘和软盘I/O；•快速通信通道I/O；•多处理机和多程序数据块传送；•在图像处理中，对CRT屏幕送数据；•快速数据采集；•DRAM的刷新操作。
6.1.2 DMA传送的工作过程1）I/O设备向DMAC发出DMA请求；2）DMAC向CPU发出总线请求；3）CPU在执行完当前指令的当前的总线周期后，向DMAC发出总线响应信号；4）CPU脱离对系统总线的控制，由DMAC接管对系统总线的控制；5）DMAC向I/O设备发出的DMA应答信号；6）DMAC进行一个字节的传送；7）完成设定的字节数据传送，CPU恢复对系统总线的控制。
DMAC四个工作阶段DMAC的初始化:1.)设置要传送的字节数2.)数据存放的起始地址3.)数据传送方向4.)要使用的DMAC通道号5.)设置DMAC的控制参数当程序完成对DMAC的初始化后，就可进入DMAC的操作。
DMAC的操作如下：申请总线阶段：上述过程②~③总线响应阶段：上述过程④~⑤数据传送阶段：上述过程⑥~⑦释放总线阶段：DMAC交出总线控制权，DMA 传送结束。
6.1.3 DMA传送的方式1. DMA的操作类型. 数据传送. 数据校验. 数据检索2. DMA的操作方式. 单字节方式. 连续方式. 请求方式. 级连方式6.2 DMA控制器当外设请求DREQ信号请求DMA服务时，DMAC向CPU发出总线请求HRQ信号要求占用总线，CPU同意让出总线时发出HLDA总线应答信号通知DMAC，CPU已交出系统总线控制权。
《DMA技术》课件
安全传输：采用加密技术， 确保数据传输的安全性
DMA技术的应用 案例
高速数据采集系统
应用领域：科学研究、工业自动化、医疗设备等 特点：高速、实时、高精度 工作原理：通过DMA技术直接访问内存，无需CPU干预 应用案例：高速数据采集卡、高速数据记录仪等
大规模数据处理系统
特点：数据量大、处理速度 快、实时性高
感谢您的观看
汇报人：
DMA技术
汇报人：
目录
添加目录标题
01
DMA技术的实现方式
04
DMA技术概述
02
DMA技术的发展趋势
05
DMA技术的优势
03
DMA技术的应用案例
06
添加章节标题
DMA技术概述
DMA的定义
DMA（Direct Memory Access） 是直接内存访问的 缩写
DMA是一种硬件 技术，允许外设直 接访问系统内存
DMA技术的优势
高速数据传输
直接内存访问：无需CPU干预，提高数据传输速度 并行传输：多个通道同时传输数据，提高传输效率 低延迟：减少数据传输过程中的等待时间，提高响应速度 高带宽：支持更高的数据传输速率，满足大数据传输需求
减少CPU负担
提高数据传输速度
减少CPU处理时间
提高系统响应速度
降低系统功耗
DMA技术的发展 趋势
更高的传输速率
随着技术的发展， DMA技术的传输 速率不断提高
目前，DMA技术 的传输速率已经可 以达到Gbps级别
未来，DMA技术 的传输速率有望 达到Tbps级别
更高的传输速率将 带来更快的数据传 输速度和更好的用 户体验
更广泛的应用领域
医疗领域：用 于医疗设备的 数据传输和控
dma是什么意思
dma是什么意思DMA是Direct Memory Access的缩写，中文意思为直接内存访问。
它是一种计算机技术，用于优化传输数据的效率。
DMA可以使设备（如硬盘、网络接口卡等）直接访问系统内存，而不需要通过中央处理器（CPU）的参与。
这样可以减轻CPU的负担，提高系统的性能。
在传统的数据传输方式中，当外设需要将数据传输到内存或将数据从内存读取时，通常需要中央处理器介入完成数据的读写操作。
这样的方式会占用CPU的大量时间和资源，降低系统的效率。
而DMA技术的引入，使得外设能够直接与内存交互数据，减少了CPU的干预，提高了数据传输速度和整体性能。
DMA技术的基本原理是通过硬件或固件控制器来管理数据的传输。
当外设需要进行数据传输时，它向DMA控制器提供相关的信息，如数据的起始地址、传输长度等。
然后DMA控制器通过总线直接访问内存，并完成数据的读取或写入操作。
当数据传输完成后，DMA控制器通知CPU，以便后续的处理。
DMA技术可以在很多场景中发挥作用，特别是对于数据密集型的任务，如图像处理、音频和视频传输等。
在这些应用中，通过使用DMA技术可以加快数据的传输速度，提高系统的响应性能。
同时，DMA还可以减少CPU的负载，使其能够更多地投入到其他的计算任务中。
此外，DMA技术还可以用于实现虚拟内存和高速缓存。
虚拟内存是一种计算机内存管理技术，它将硬盘的一部分空间作为辅助内存，并与内存进行交互。
而高速缓存是一种用于提高数据访问效率的存储器，位于CPU和内存之间。
通过使用DMA 技术，可以在虚拟内存和高速缓存之间进行数据的快速传输，提高系统的整体性能。
总之，DMA技术是一种优化数据传输效率的技术，通过设备直接访问内存，减少CPU的介入，并提高系统的性能。
它在各种计算机和嵌入式系统中得到广泛应用，为数据密集型任务提供了高效的解决方案。
通过不断的技术创新和优化，DMA技术将在未来继续发挥重要的作用。
dma工作方式的原理
dma工作方式的原理DMA工作方式的原理DMA是指直接内存访问（Direct Memory Access），是计算机在数据传输过程中使用的一种高效的技术。
它可以在不占用CPU时间的情况下，实现对内存的直接访问，从而提高数据传输效率。
本文将详细介绍DMA工作方式的原理。
1. DMA的基本概念DMA技术是指通过专门的DMA控制器实现对内存的直接访问，而无需CPU的干预。
DMA控制器可以独立地控制数据的传输，直接将数据从设备读取到内存或从内存写入到设备，从而实现高速数据传输。
2. DMA的工作原理DMA控制器是一种专门的硬件设备，通过DMA通道连接到主机的总线上。
当需要进行数据传输时，DMA控制器会向CPU发出请求，要求CPU授权其访问内存。
一旦CPU授权，DMA控制器就可以直接访问内存，将数据传输到目标设备或从目标设备读取数据到内存。
DMA控制器包含多个寄存器，用于存储传输数据的源地址、目的地址、传输字节数等信息。
当DMA控制器开始传输数据时，它会根据这些寄存器中的信息，自动从内存中读取数据，并将其传输到目标设备或从目标设备读取数据并将其写入内存。
3. DMA的优点DMA技术可以显著提高数据传输效率，其主要优点如下：（1）减少CPU的负担。
DMA控制器可以独立地访问内存，不需要CPU的干预，因此可以大大减轻CPU的负担，提高系统的响应速度。
（2）提高数据传输速度。
DMA技术可以实现高速的数据传输，远远超过CPU的传输速度。
（3）提高系统的可靠性。
DMA控制器具有容错机制，可以检测并纠正传输过程中的错误，提高系统的可靠性。
4. DMA的应用领域DMA技术广泛应用于各种数据传输场景，如网络通信、音频视频处理、存储设备等。
在网络通信中，DMA技术可以实现高速数据传输，提高网络传输速度；在音频视频处理中，DMA技术可以实现高清晰度的数据传输，提高音视频的质量；在存储设备中，DMA技术可以实现高速数据读写，提高存储设备的性能。
DMA技术
2018/3/21
9
（2）DMA请求
当外设准备就绪时，就通过其接口向DMA控制器发出一 个DMA传送请求DRQ，DMA控制器接到此请求信号后送到 判优电路（如果系统中存在多个DMA通道），判优电路把优 先级最高的DMA请求选择出来向CPU发总线请求信号HOLD，
请求CPU暂时放弃对系统总线的控制权。
基本字节计数器用来存放每次DMA操作需要传送的字节 总数，其值比实际需传送的字节数少1。初值也是在编程时 由CPU写入的，而且初值也被同时写入当前字节计数器。在 DMA传送时，每传送1个字节，当前字节计数器就值就自动 减1，当由0减到FFFFH时，产生计数结束信号。当前字节计 数器的值也可由CPU通过两条输入指令读出，每次读8位。
在外设和内存之间传送一个数据块时，一个完整的DMA
操作的工作过程通常包括初始化等5个阶段，分述如下： （1）初始化
在启动DMA传送之前，DMA控制器和其他接口芯片一 样受CPU控制，由CPU执行相应指令来对DMA控制器进行 初始化编程，以确定通道的选择、数据的传送方式、传送类 型、传送的字节数等等。
2018/3/21
18
图8-3 DMA控制器8237A及辅助逻辑框图
2018/3/21 19
从图8-3可以看到，8237A内部包含4个独立的DMA通道，
每个通道包含16位的地址寄存器和16位的字节计数器，还包 含一个8位的模式寄存器。4个通道公用控制寄存器和状态寄 存器。
8237A的内部寄存器如表8-1所示。它与用户编程直接发 生关系。
出了DMA方式。
2018/3/21 3
DMA方式是指不通过CPU的干预，直接在外设和内存之
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
8237A的软件命令 8237A的软件命令
1.主清除命令 1.主清除命令 主清除命令与硬件的RESET信号具有相同的作用。 主清除命令与硬件的RESET信号具有相同的作用。执行这条命 RESET信号具有相同的作用 令后，命令、状态等寄存器以及触发器都被复位， 令后，命令、状态等寄存器以及触发器都被复位，屏蔽寄存器 被置位。 被置位。 主清除命令的地址是0DH，只需对该端口执行写操作即可发出 主清除命令的地址是0DH， 0DH 主清除命令，至于写入的数据可以任意。 主清除命令，至于写入的数据可以任意。
DMA传送的基本过程 DMA传送的基本过程
数据总线 总线请求 总线允许 控制总线 地址 译码器 状态寄存器 DMA回答 回答 送往外设接口 计数结束信号 送往接口或中断请求线 控制寄存器 DMA请求 请求 来自外设接口
地址寄存器 字节计数器
地址总线
图1：单通道DMA控制器的编程结构和外部连线图 ：单通道 控制器的编程结构和外部连线图
16
8237A初始化编程 8237A初始化编程
设从某外设传送1000H个字节的数据块到起始地址为2000H的内 设从某外设传送1000H个字节的数据块到起始地址为2000H的内 1000H个字节的数据块到起始地址为2000H 存区域中。采用DMA传送方式，利用通道1 写出8237A的初始 存区域中。采用DMA传送方式，利用通道1，写出8237A的初始 DMA传送方式 8237A 化程序。 化程序。 OUT 0DH,AL MOV AL,85H OUT 0BH,AL MOV AL,00H OUT 08H,AL OUT 02H,AL ;主清除命令 ;主清除命令 ;选通道1，写传送，禁止自动预置 ;选通道1 写传送， 选通道 ;地址递增， ;地址递增，块传送方式 地址递增 ;外设至存储器，正常时序，固定优先级， ;外设至存储器，正常时序，固定优先级，滞后写 外设至存储器 ;DREQ高电平有效，DACK低电平有效 ;DREQ高电平有效，DACK低电平有效 高电平有效 ;先写低字节 ;先写低字节
0BH 0AH(写一位）0FH(全部写 写一位） 全部写) 写一位 全部写 9H 0DH(写操作） 写操作） 写操作
8237A内部寄存器 8237A内部寄存器
基地址寄存器是由CPU用程序控制写入的 ， 用程序控制写入的， 基地址寄存器是由 用程序控制写入的 表示数据块在内存中存储的地址。 表示数据块在内存中存储的地址。 基字数寄存器中写入的是本次传输的数据 块字节数 当前地址寄存器的变化方向由编程时的设 置决定，而现剩字数寄存器则恒做减量计数。 置决定，而现剩字数寄存器则恒做减量计数。
10.1 DMA技术概述 DMA技术概述
在实行DMA传送时，必须将CPU的工作停下来 在实行DMA传送时，必须将CPU的工作停下来 DMA传送时 CPU CPU对总线的管理能力接管过来 对总线的管理能力接管过来， ，把CPU对总线的管理能力接管过来，这就需 要一个专门用于DMA传输的管理部件DMA DMA传输的管理部件DMA控制 要一个专门用于DMA传输的管理部件DMA控制 DMA传输过程中 对总线的管理、 传输过程中， 器。DMA传输过程中，对总线的管理、源和目 的地址的选定以及传输的起止都要由这个控 制器管理。 制器管理。
3
10.1 DMA技术概述 DMA技术概述
DMA传送的四种方式如下： DMA传送的四种方式如下： 传送的四种方式如下 单字节DMA DMA传送 单字节DMA传送 成组传送 请求方式成组传送 级联方式传送
4
DMA传送的基本过程 DMA传送的基本过程
一个DMA控制器通常可以连接一个或几个 一个 控制器通常可以连接一个或几个 输入/输出接口 每个接口通过一组连线和DMA 输出接口， 输入 输出接口，每个接口通过一组连线和 控制器相连。习惯上， 控制器相连。习惯上，将DMA控制器中和某个 控制器中和某个 接口有联系的部分称为一个通道 一个DMA控 通道。 接口有联系的部分称为一个通道。一个 控 制器一般由几个通道组成。 制器一般由几个通道组成。
典型DMA的操作过程 典型DMA的操作过程 外设提出DMA传送请求 传送请求 外设提出 DMA控制器响应请求 控制器响应请求 CPU响应 响应 DMA控制器的动作 控制器的动作
DMA控制器的功能 DMA控制器的功能
能够响应外设的DMA请求，使CPU暂停 请求， 能够响应外设的 请求 暂停 工作， 工作，接管总线控制权 能够按节拍提供外设和存储器工作的各 种信号 提供存储器地址 应是可编程的， 应是可编程的，使之能灵活运用
;地址初值 地址初值， MOV AX,2000H ;地址初值，分两次写入
17
8237A初始化编程 8237A初始化编程
MOV AH,AL OUT 02H,AL ;字节数初值 字节数初值， MOV AX,1000H ;字节数初值，分两次写入 OUT 03H,AL MOV AL,AH OUT 03H,AL MOV AL,00H OUT 0FH,AL ;清除通道屏蔽位 ;清除通道屏蔽位 ;写高字节 ;写高字节 ;写低字节 ;写低字节 ;后写高字节 ;后写高字节
18
工作方式寄存器
DMA请求寄存器 DMA请求寄存器
D7 D6 D5 D4 D3 D2 D1 D0
DMA屏蔽寄存器 DMA屏蔽寄存器
DMA状态寄存器 DMA状态寄存器
D7 D6 D5 D4 D3 D2 D1 D0
通道3有 通道 有DMA请求 请求 通道2有DMA请求 通道 有 请求 通道1有 通道 有DMA请求 请求 通道0有 通道 有DMA请求 请求 通道0计数结束状态 通道 计数结束状态 通道1计数结束状态 通道1计数结束状态 通道2计数结束状态 通道 计数结束状态 通道3计数结束状态 通道 计数结束状态
8237A内部寄存器 8237A内部寄存器
寄存器名称
基地址寄存器4 基地址寄存器 基字数寄存器4 基字数寄存器 当前地址寄存器4 当前地址寄存器 现剩字数寄存器4 现剩字数寄存器 … 方式寄存器 屏蔽寄存器 请求寄存器 主清除命令
位数
16 16 16 16 … 8 8 8 8
地址
0H,2H,4H,6H(IOW=“0”) 1H,3H,5H,7H(IOW=“0”) 0H,2H,4H,6H(IOR=“0”) 1H,3H,5H,7H(IOW=“0”用
DMA技术概述 DMA的四种传送方式 DMA控制器8237A 8237A的初始化
10.1 DMA技术概述 DMA技术概述
DMA是直接内存存取的英文缩写。它为高速 I/O设备与存储器之间进行批量数据交换提供直 接的传输通道。在传输过程中，CPU不再干预， 而是由一个硬件DMA控制器负责管理。
8237A引脚及结构 8237A引脚及结构
8237A采用 引脚双列直插封装， 采用40引脚双列直插封装 采用 引脚双列直插封装， 允许DMA传输速度高达 传输速度高达1.6MB/S。 允许 传输速度高达 。 DMAC一方面可以控制系统总线， 一方面可以控制系统总线， 一方面可以控制系统总线 作为系统主模块； 作为系统主模块；另一方面又可以 和其他接口一样接受CPU对它的读 和其他接口一样接受 对它的读 写操作，作为总线从模块。 写操作，作为总线从模块。 8237A有两种状态：DMA周期和空 有两种状态： 周期和空 有两种状态 闲周期。 闲周期。
