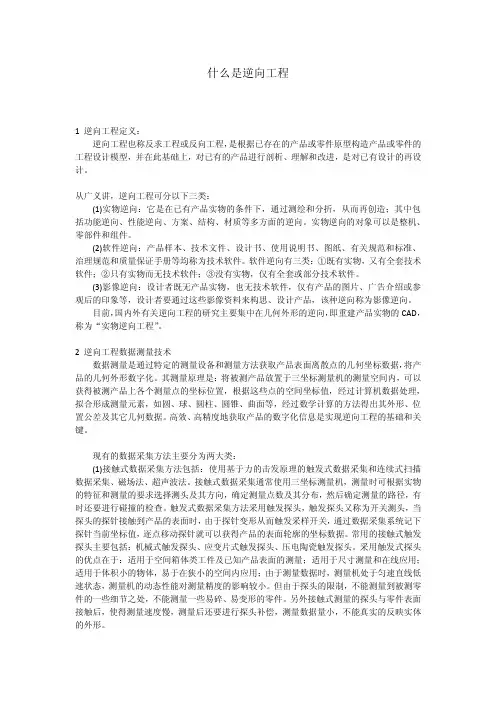

什么是逆向工程1 逆向工程定义：逆向工程也称反求工程或反向工程，是根据已存在的产品或零件原型构造产品或零件的工程设计模型，并在此基础上，对已有的产品进行剖析、理解和改进，是对已有设计的再设计。
从广义讲，逆向工程可分以下三类：(1)实物逆向：它是在已有产品实物的条件下，通过测绘和分折，从而再创造；其中包括功能逆向、性能逆向、方案、结构、材质等多方面的逆向。
实物逆向的对象可以是整机、零部件和组件。
(2)软件逆向：产品样本、技术文件、设计书、使用说明书、图纸、有关规范和标准、治理规范和质量保证手册等均称为技术软件。
软件逆向有三类：①既有实物，又有全套技术软件；②只有实物而无技术软件；③没有实物，仅有全套或部分技术软件。
(3)影像逆向：设计者既无产品实物，也无技术软件，仅有产品的图片、广告介绍或参观后的印象等，设计者要通过这些影像资料来构思、设计产品，该种逆向称为影像逆向。
目前，国内外有关逆向工程的研究主要集中在几何外形的逆向，即重建产品实物的CAD，称为“实物逆向工程”。
2 逆向工程数据测量技术数据测量是通过特定的测量设备和测量方法获取产品表面离散点的几何坐标数据，将产品的几何外形数字化。
其测量原理是：将被测产品放置于三坐标测量机的测量空间内，可以获得被测产品上各个测量点的坐标位置，根据这些点的空间坐标值，经过计算机数据处理，拟合形成测量元素，如圆、球、圆柱、圆锥、曲面等，经过数学计算的方法得出其外形、位置公差及其它几何数据。
高效、高精度地获取产品的数字化信息是实现逆向工程的基础和关键。
现有的数据采集方法主要分为两大类：(1)接触式数据采集方法包括：使用基于力的击发原理的触发式数据采集和连续式扫描数据采集、磁场法、超声波法。
接触式数据采集通常使用三坐标测量机，测量时可根据实物的特征和测量的要求选择测头及其方向，确定测量点数及其分布，然后确定测量的路径，有时还要进行碰撞的检查。
触发式数据采集方法采用触发探头，触发探头又称为开关测头，当探头的探针接触到产品的表面时，由于探针变形从而触发采样开关，通过数据采集系统记下探针当前坐标值，逐点移动探针就可以获得产品的表面轮廓的坐标数据。
第一章：什么是逆向工程
第一章：什么是逆向工程一、什么是逆向工程？逆向工程是通过编译的二进制文件，尝试重建（或简单理解）程序原始的工作方法。
程序员最初在写程序时，一般使用像C++、VB、God forbid、Delphi 等高级语言。
因为计算机本身不能够理解这些语言，所以程序员所写的代码需要被组装成特定的更机器化的格式，也就是计算机所能理解的格式。
这个足够原始的代码被叫做机器语言。
对人类而言这些代码不太友好，经常需要耗费大量的脑力才能准确的明白程序员的思想。
二、逆向工程是干什么的？逆向工程能够被用于计算机科学的很多领域，不过这里有几个通用分类：●它使得与历史遗留代码（就是已经没有了源代码）进行交互成为可能●打破拷贝保护（即打动你的朋友和省钱）●研究病毒和恶意软件●评估软件质量和稳健性●向软件中添加功能第一个分类就是当源代码不可用时，通过逆向工程编码与已存在的二进制程序进行交互。
关于这个我不会讨论太多，因为它太枯燥了。
分类二（也是最大的）是打破拷贝保护。
就是禁用限时试用限制，干掉注册，以及免费获得商业软件的其他所有功能。
这方面我们会进行大量的讨论。
分类三是学习病毒和恶意软件代码。
之所以需要逆向工程，是因为没有几个病毒编写者会向外说出他是如何编写的代码，应该具有什么功能，以及怎样完成这些功能（除非他们真的很愚蠢）。
这真是一个让人兴奋的领域，不过这也需要大量的知识。
现在我们不会讨论太多，具体的都在后面章节。
分类四是评估软件安全和漏洞。
当创建大型应用（想想Windows操作系统），逆向工程被用来确保系统不会包含任何主要的漏洞、安全缺陷。
坦率的说，是让破解者破解软件时尽可能的困难。
最后一个分类是向现有软件中添加功能。
就我个人来说，我认为这是最有趣的地方之一。
不喜欢你的网站设计软件中的图片？换掉它们。
想在你最喜欢的字处理软件中添加一个加密文档的菜单项？那就加上。
想要在windows计算器中添加一个损人的消息框去无止尽的作弄你的同事？那就干他一票。
什么是逆向工程
什么是逆向工程？什么是逆向工程？不借助于绘图、文档资料或者已有的计算机模型，将一个现有的工件、分总成、或者产品进行复制的过程，被称之为“逆向工程”。
该过程通常需要有相应的硬件设备和软件来完成。
什么场合需要逆向工程？·某一产品的原始制造商不再生产该产品；·原始产品设计时没有保留合适的文档资料；·原始制造商已经没有了，但是客户还需要它的产品；·原始设计的文档资料丢失或者根本就没有；·某个产品中不好的特征需要重新设计，比如,过度磨损的地方表示该处必须加以改进；·在长时间的使用之后，加强某个产品好的特征；·分析竞争对手产品好坏特点；·为改善产品的性能和特点而探索新的方法；·获得竞争对手的基准测试方法，理解竞争对手的产品来开发更好的产品；·原有的CAD模型不够支持现有的修改和加工方式；·原有的供应商不能或者不愿意提供额外的工件；·原有设备的制造商不愿意或者不能提供替换工件、或者因为唯一的工件来源而漫天要价；·用更现代的、廉价的技术来更新废弃的材料或者过时的加工工艺。
逆向工程的过程：·明确系统的各个组件以及它们之间的内在联系；·以另外一种形式或者更高抽象的技术水平，来创建和表示系统；·建立该系统的物理表达形式。
开始进行逆向工程之前，需要注意的几个重点：逆向工程通过获取它的物理尺寸、特征和材料特性，可以复制某个现有的工件。
在打算进行逆向工程之前，需要进行很好的费用/效益分析以评估逆向工程项目的合理性。
典型地讲，如果被复制的东西有高价值，或者可以进行大规模的生产，逆向工程是比较节省费用的，具有较高的性价比。
有时候，即使逆向工程不节省费用，但是某一个产品对于整个系统来说有至关重要，对它进行逆向工程操作也是必须的。
使用CAD集成逆向工程概念的产品开发：机械零件的逆向工程包括使用使用激光扫描头（仪）或者计算机层析（CT）获取三维点云。
逆向工程
逆向工程，是指从实物上采集大量的三维坐标点，并由此建立该物体的几何模型，进而开发出同类产品的先进技术。

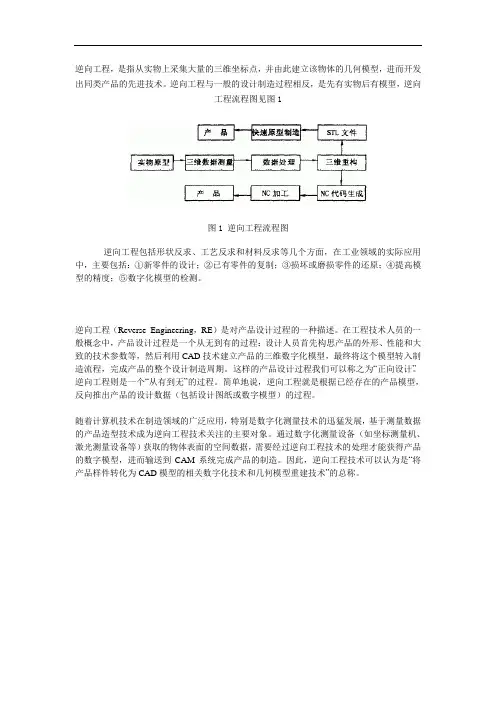

逆向工程与一般的设计制造过程相反，是先有实物后有模型，逆向工程流程图见图1图1 逆向工程流程图逆向工程包括形状反求、工艺反求和材料反求等几个方面，在工业领域的实际应用中，主要包括：①新零件的设计；②已有零件的复制；③损坏或磨损零件的还原；④提高模型的精度；⑤数字化模型的检测。
逆向工程（Reverse Engineering，RE）是对产品设计过程的一种描述。
在工程技术人员的一般概念中，产品设计过程是一个从无到有的过程：设计人员首先构思产品的外形、性能和大致的技术参数等，然后利用CAD技术建立产品的三维数字化模型，最终将这个模型转入制造流程，完成产品的整个设计制造周期。
这样的产品设计过程我们可以称之为“正向设计”。
逆向工程则是一个“从有到无”的过程。
简单地说，逆向工程就是根据已经存在的产品模型，反向推出产品的设计数据（包括设计图纸或数字模型）的过程。
随着计算机技术在制造领域的广泛应用，特别是数字化测量技术的迅猛发展，基于测量数据的产品造型技术成为逆向工程技术关注的主要对象。
通过数字化测量设备（如坐标测量机、激光测量设备等）获取的物体表面的空间数据，需要经过逆向工程技术的处理才能获得产品的数字模型，进而输送到CAM系统完成产品的制造。
因此，逆向工程技术可以认为是“将产品样件转化为CAD模型的相关数字化技术和几何模型重建技术”的总称。
逆向工程的实施过程是多领域、多学科的协同过程。
从图1中我们可以看出，逆向工程的整个实施过程包括了测量数据的采集/处理、CAD/CAM系统处理和融入产品数据管理系统的过程。
因此，逆向工程是一个多领域、多学科的系统工程，其实施需要人员和技术的高度协同、融合。
逆向工程名词解释

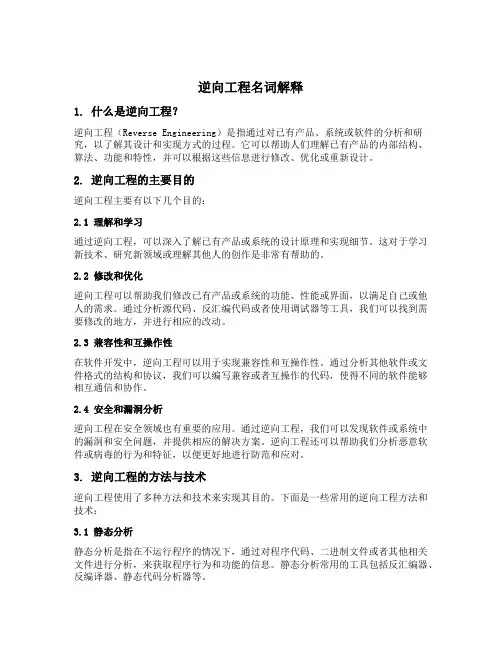

逆向工程名词解释1. 什么是逆向工程？逆向工程（Reverse Engineering）是指通过对已有产品、系统或软件的分析和研究，以了解其设计和实现方式的过程。
它可以帮助人们理解已有产品的内部结构、算法、功能和特性，并可以根据这些信息进行修改、优化或重新设计。
2. 逆向工程的主要目的逆向工程主要有以下几个目的：2.1 理解和学习通过逆向工程，可以深入了解已有产品或系统的设计原理和实现细节。
这对于学习新技术、研究新领域或理解其他人的创作是非常有帮助的。
2.2 修改和优化逆向工程可以帮助我们修改已有产品或系统的功能、性能或界面，以满足自己或他人的需求。
通过分析源代码、反汇编代码或者使用调试器等工具，我们可以找到需要修改的地方，并进行相应的改动。
2.3 兼容性和互操作性在软件开发中，逆向工程可以用于实现兼容性和互操作性。
通过分析其他软件或文件格式的结构和协议，我们可以编写兼容或者互操作的代码，使得不同的软件能够相互通信和协作。
2.4 安全和漏洞分析逆向工程在安全领域也有重要的应用。
通过逆向工程，我们可以发现软件或系统中的漏洞和安全问题，并提供相应的解决方案。
逆向工程还可以帮助我们分析恶意软件或病毒的行为和特征，以便更好地进行防范和应对。
3. 逆向工程的方法与技术逆向工程使用了多种方法和技术来实现其目的。
下面是一些常用的逆向工程方法和技术：3.1 静态分析静态分析是指在不运行程序的情况下，通过对程序代码、二进制文件或者其他相关文件进行分析，来获取程序行为和功能的信息。
静态分析常用的工具包括反汇编器、反编译器、静态代码分析器等。
3.2 动态分析动态分析是指在运行程序时，通过监控、跟踪和记录程序执行过程中产生的数据和信息，来获取程序行为和功能的信息。
动态分析常用的工具包括调试器、动态代码插桩工具等。
3.3 反编译反编译是指将已编译的二进制文件转换回源代码的过程。
通过反编译，我们可以获取程序的高级语言表示，从而更好地理解和分析程序的行为和功能。
简单阐述逆向工程技术及其流程
简单阐述逆向工程技术及其流程
标题：逆向工程技术概述及其流程
一、逆向工程技术概述
逆向工程技术，又称反求工程，是一种产品设计技术手段，其基本原理是从已存在的产品或部件出发，通过对实物的测量、分析和研究，获取产品的几何形状、材料特性、制造工艺等设计信息，进而重构出原始的设计模型或者创新设计新的产品。
逆向工程广泛应用于产品改型设计、技术创新、质量检测、侵权分析等领域，是现代工业设计与制造中不可或缺的重要技术手段。
二、逆向工程的主要流程
1. 数据采集阶段：
这是逆向工程的第一步，通常采用三维扫描仪、CMM（三坐标测量机）等精密测量设备对实物进行精确的数据采集，获取物体表面的点云数据或几何特征数据。
2. 数据处理阶段：
对采集到的大量离散数据进行预处理，包括噪声过滤、数据平滑、点云拼接等操作，将其转化为可供后续建模使用的高质量数据集。
3. 曲面重构阶段：
根据处理后的数据，利用逆向工程软件如Geomagic, Rapidform等构建曲面模型，通过拟合、插值、光顺等方法，生成能准确反映实物表面特性的三维曲面模型。
4. 设计优化阶段：
在得到初步的三维模型后，设计师会对模型进行进一步的修改和完善，包括结构优化、尺寸调整、细节补充等，以满足设计需求和加工要求。
5. 制造阶段：
逆向工程的最后阶段是将优化后的三维模型转换为适合加工的二维图纸或CAM代码，提供给数控机床、3D打印设备等进行生产制造。
总结，逆向工程技术不仅能够帮助我们理解并复制现有的复杂产品，更能在原有产品的基础上进行创新设计和改进，对于推动产品更新换代和技术进步具有重大意义。
逆向工程技术
被集成到逆向软件中
三、数据处理
2．多视对齐
Polyworks的IMAlign模块
三、数据处理
2．多视对齐
粘贴特征点
三、数据处理
3．数据光顺
在汽车、摩托车覆盖件的应用中，对表面的光顺性往往有很高的 要求，通常要求达到A级(Class A)曲面品质。
逆向工程技术
一、逆向工程技术概述
1. 概念
正向工程（或顺向工程） 逆向工程(Reverse Engineering)(也称反求工程、反向工程等)：将实物 转化为CAD模型相关的数字化技术、几何模型重建技术和产品制造技术 的总称。
一、逆向工程技术概述
2. 应用领域
对产品外形有特殊美学要求的领域，为了方便产品的美学评价，需 要由造型设计师用油泥等材料制作真实尺寸模型.
G0连续：位置连续，即曲面间没有缝隙，但可能有锐利边缘，不常用。
G1连续：切线连续，制作简单，成功率高，常用于小家电面的相交处。
G2连续：曲率连续，视觉效果光滑流畅，是A级曲面的最低标准。
G3连续：曲率的变化率连续 G4连续：曲率变化率的变化率连续
反光效果完美，通常用于汽车设计
数据光顺：对点云进行滤波。常用的滤波算法有高斯(Gaussian) 滤波、平均(Averaging)滤波和中值(Median)滤波，在Imageware软件 中即提供了这三种滤波方式
二、数据获取
2. 测量设备
三坐标测量机(CMM)
悬臂式
桥式
便携式
龙门式
二、数据获取
2. 测量设备
非接触式扫描仪 德国：GOM公司的ATOS，Steinbichler公司的COMET 瑞士：FARO公司的激光扫描仪 韩国：SOLUTIONIX公司的REXCAN系列扫描仪 美国：Cyberware公司的人体三维彩色扫描仪，CGI公司的
逆向工程技术简介
目前ቤተ መጻሕፍቲ ባይዱ大多数的实物原型的逆向工程是通过上图所示的三种方式来达到反求目地的。
第一种实现方式是在得到零件的CAD数据后，将数据导入专业的CAD软件系统进行再设计。第二种方式是在得到零件的CAD数据后，自动生成零件的NC代码文件，然后将该文件输入数控加工机床加工出所需产品。第三种方式是在得到零件的CAD数据后，自动生成样品的STL文件，然后将该文件导入快速原型制造系统中制造出产品。
第三步:零件原形CAD模型的重建将分割后的三维数据在CAD系统中分别做表面模型的拟合，并通过各表面片的求交与拼接获取零件原形表面的CAD模型。
第四步:重建CAD模型的检验与修正采用根据获得的CAD模型重新测量和加工出样品的方法来检验重建的CAD模型是否满足精度或其他试验性能指标的要，对不满足要求者重复以上过程，直至达到零件的逆向工程设计要求。
3、逆向工程实现的步骤
逆向工程一般可以分为4个步骤：
第一步:零件原形的数字化通常采用三坐标测量机(CMM)或激光扫描仪等测量装置来获取零件原形表面点的三维坐标值。
第二步:从测量数据中提取零件原形的几何特征按测量数据的几何属性对其进行分割，采用几何特征匹配与识别的方法来获取零件原形所具有的设计与加工特征。
4.1数字化测量
数字化测量是逆向工程的基础，在此基础上进行复杂曲面的建模、评价、改进和制造。数据的测量质量直接影响最终模型的质量。
图3常用方法
三坐标测量机CMM(three coordinate measuring machine)是常用的接触式测量方法，但其适用范围较窄，仅适用那些结构简单，没有复杂内腔的零部件。
针对获得的点云数据，可以直接导入Imageware软件中进行一系列的处理，最终生成三维实体模型；针对获得CT切片图像，可以导入专业的矢量化软件等软件中经过一系列处理获得三维模型。
