除尘器工艺流程图
除尘器工艺流程图
除尘器工艺流程图是指在工业生产中用来处理工艺中产生的粉尘和废气的一种技术流程，该技术流程图主要包括除尘器的工艺参数和设计流程。
除尘器工艺流程图是目前广泛应用于各种行业的一种非常重要的技术。
本文将介绍除尘器工艺流程图各部分的详细内容，以此为大家提供更好的了解以及应用。
一、除尘器的基本构造
除尘器是利用物理和化学反应技术处理工艺中产生的粉尘和废气的一种专门设备。
可以将粉尘和废气进行分离，净化出来的空气可以重新排放到大气中。
除尘器的基本构造包括进气口、滤袋、电机、灰斗等组成部分。
进气口主要是负责将产生的粉尘和废气引入滤袋，滤袋通过高密度的材质可以过滤出灰尘，净化出来的空气可以从出口排放到大气中。
电机作为滤袋的主要驱动力，主要是为了避免直接吸入的废气叠压在滤袋上，从而导致滤袋脱落。
最后，灰斗主要是为了收集被过滤出来的粉尘。
二、除尘器工艺流程图的基本概念
在除尘器工艺流程图的设计中，需要对一些基本概念有很好的掌握，这些概念包括：粉尘过滤、空气净化、风机通风、网式除尘、脉冲清灰等。
其中，粉尘过滤是指通过物理的方式将产生的粉尘完全过滤出来，而空气净化则是指将过滤出的空气净化并重新排放到大气中。
风机通风是除尘器的驱动力之一，
可以使废气顺畅地通过设备，而网式除尘则是通过一定的网格结构将废气进行过滤，最后脉冲清灰则是为了避免灰斗的积灰而引进的技术，其主要是通过气芯技术将滤袋内部的灰尘清除。
三、除尘器工艺流程图的设计流程
除尘器工艺流程图的设计流程主要包括以下几个步骤：
1. 确定工艺参数：首先需要明确除尘器的出口风速、滤
袋长度、滤袋直径、气量等参数，这些参数需要经过相关的计算才能得出。
2. 确定选择方案：根据需求和工艺参数，确定合适的除
尘器方案，这个方案可以通过比较多种方案选出合适的方案。
3. 确定设计方案：根据选择出来的方案，确定具体的设
计方案，包括设计方法、构造方案、质量要求等。
4. 完成组装：根据设计方案完成除尘器的组装工作。
5. 进行调试：完成组装后，需要对该除尘器进行调试，
调试的主要目的是测试设备的工作效果和安全性。
6. 铺设配管：在调试完成后，需要将除尘器与其它工艺
设备进行联通，通过铺设配管来使二者间形成有效的工作链。
四、除尘器工艺流程图的应用范围
除尘器工艺流程图广泛应用于各种行业，包括制药、化工、建筑、冶金、矿山等等。
随着人们对环境保护的重视，加之政
府严格的环保政策，越来越多的企业关注到这项技术。
除尘器工艺流程图的应用范围不断拓展，也不断得到改善和提高。
总之，除尘器工艺流程图是一项基于现代科学和技术的处理工艺中的粉尘和废气的一种有效技术。
其应用范围广泛，在环保和资源利用等方面都具有重要作用。
为了更好地保护我们的环境，我们需要进一步完善和发展除尘器工艺流程图技术，为行业和社会提供更好的服务。
除尘脱硫工艺流程图
除尘脱硫工艺流程图
脱硫除尘设备，一般为湿式脱硫除尘器，湿式脱硫除尘有水膜脱硫除尘，冲击水浴脱硫除尘等。
以下是店铺为大家整理的关于除尘脱硫工艺流程图，给大家作为参考，欢迎阅读!
除尘脱硫工艺流程图
脱硫除尘设备注意事项
处理风量(Q)
处理风量是指除尘设备在单位时间内所能净化气体的体积量。
单位为每小时立方米(m3/h)或每小时标立方米(Nm3/h)。
是袋式除尘器设计中最重要的因素之一。
根据风量设计或选择袋式除尘器时，一般不能使除尘器在超过规定风量的情况下运行，否则，滤袋容易堵塞，寿命缩短，压力损失大幅度上升，除尘效率也要降低;但也不能将风量选的过大，否则增加设备投资和占地面积。
合理的选择处理风量常常是根据工艺情况和经验来决定的。
使用温度
对于袋式除尘器来说，其使用温度取决于两个因素，第一是滤料的最高承受温度，第二是气体温度必须在露点温度以上。
由于玻纤滤料的大量选用，其最高使用温度可达280℃，对高于这一温度的气体必须采取降温措施，对低于露点温度的气体必须采取提温措施。
用的PPS滤料比较多.温度在170度.对袋式除尘器来说，使用温度与除尘效率关系并不明显，这一点不同于电除尘，对电除尘器来说，温度的变化会影响到粉尘的比电阻等影响除尘效率。
入口含尘浓度
即入口粉尘浓度，这是由扬尘点的工艺所决定的，在设计或选择袋式除尘器时，它是仅次于处理风量的又一个重要因素。
以g/m3或g/Nm3来表示。
除尘工艺流程
除尘工艺流程除尘工艺流程是指通过一系列的工艺步骤来去除空气中的颗粒物和粉尘，从而保持空气质量和保护环境。
以下是一个常见的除尘工艺流程：第一步：筛分除尘。
将空气中的颗粒物通过筛网过滤，去除大颗粒和杂质。
这个步骤主要通过筛网的大小和孔径来达到去除颗粒物的效果。
第二步：离心除尘。
将经过筛分的空气送入离心机，通过离心力的作用，使颗粒物在离心机内壁上沉积，从而实现除尘目的。
这个步骤主要靠离心机的高速旋转来产生离心力，将颗粒物分离并沉积到离心机的底部。
第三步：过滤除尘。
使用过滤器或滤袋来进行除尘。
将经过筛分和离心除尘后的空气，通过过滤器或滤袋的孔隙和滤网的间隙，将颗粒物截留下来，从而达到去除颗粒物的效果。
这个步骤主要是靠过滤器或滤袋的孔径大小和材料特性来实现。
第四步：静电除尘。
利用电场的作用，将空气中带电的颗粒物引导到电极上，从而实现除尘效果。
这个步骤主要通过电极的电位差和电场强度来达到除尘效果。
第五步：湿式除尘。
通过水膜的作用，将空气中的颗粒物吸附到水膜上，从而实现去除颗粒物的目的。
这个步骤主要是通过水膜的密度和湿度来实现除尘效果。
第六步：吸附除尘。
通过活性炭或其他吸附材料，将空气中的有害气体和颗粒物吸附下来，从而达到除尘效果。
这个步骤主要是靠吸附材料的吸附能力和密度来实现。
第七步：化学除尘。
通过化学反应将空气中的有害物质转化成无害物质，从而实现去除颗粒物的效果。
这个步骤主要是靠化学药剂的作用和反应过程来实现。
以上是一个常见的除尘工艺流程，具体的工艺步骤和流程可能因不同的除尘设备和工艺要求而有所不同。
除尘工艺的选择和优化需要考虑到空气中的颗粒物和污染物的物理和化学特性、工艺设备的性能和限制、环境治理的要求等因素。
只有在合理选择和配置工艺流程的基础上，才能达到高效、经济和可靠的除尘效果。
除尘器的工艺流程
除尘器的工艺流程
《除尘器的工艺流程》
除尘器是一种用来清除空气中杂质的设备，通常应用于工业生产场所和空调系统中。
它可以有效地过滤空气中的灰尘、细菌和烟雾等有害物质，保证工作环境的清洁和员工的健康。
下面我们来看一下除尘器的工艺流程。
首先，为了生产除尘器，需要准备所需的原材料，主要包括钢板、过滤布、电子元件等。
接着，进行切割和焊接工艺，将钢板切割成所需形状，并进行精密的焊接，确保除尘器的结构牢固。
然后，进行喷涂和涂装工艺，利用自动化涂装设备，对除尘器外壳进行表面处理和喷涂，增加其耐腐蚀性和美观度。
接下来，对过滤布进行加工和安装，选择高效的过滤布材料，并将其精确地安装到除尘器中。
最后，进行组装和调试工艺，将各个部件组装到一起，进行严格的检测和调试，确保除尘器的性能稳定和可靠。
同时，对已组装好的除尘器进行性能测试，检验其过滤效率和气密性，以保证其工作效果符合要求。
通过上述工艺流程，除尘器可以顺利地生产出来，并保证其性能稳定和可靠。
除尘器在工业生产中起着不可替代的作用，有效地改善了工作环境，保护了员工的健康，也为工业生产提供了强有力的保障。
除尘器工艺流程
除尘器工艺流程
《除尘器工艺流程》
除尘器是一种用于清除空气中的灰尘和污染物的设备，它在工业生产和环境保护中起着重要的作用。
除尘器的工艺流程是指其生产过程中的各项步骤和技术。
首先，除尘器的工艺流程包括设计和制造。
设计过程需要根据具体的使用环境和要求确定除尘器的尺寸、过滤材料、过滤方式等参数，以保证除尘效果和耐用性。
制造过程则需要将设计图纸转化为实际的设备，并确保各个零部件的精密加工和装配。
其次，除尘器的工艺流程还包括安装和调试。
安装是指将制造好的除尘器设备安装到指定的位置，并与其他生产设备进行连接。
调试则是指对除尘器进行运行前的检查和调整，确保其正常工作并达到预期的除尘效果。
最后，除尘器的工艺流程还包括维护和保养。
一旦除尘器投入使用，就需要进行定期的维护和保养，包括更换滤料、清洗滤筒、检查电控系统等。
总的来说，除尘器的工艺流程是一个包括设计、制造、安装、调试、维护等多个环节的复杂过程，需要各方面的技术和经验来确保设备的质量和性能。
只有通过严格的工艺流程，才能生产出高效、可靠的除尘器设备，保证生产环境的清洁和员工的健康。
除尘器工艺流程图
除尘器工艺流程图把粉尘从烟气中分离出来的设备叫除尘器或除尘设备。
除尘器的性能用可处理的气体量、气体通过除尘器时的阻力损失和除尘效率来表达。
以下是店铺为大家整理的关于除尘器工艺流程图，给大家作为参考，欢迎阅读!除尘器工艺流程图除尘器的除尘原理布袋除尘器除尘器的工作原理如下：含尘气体由下部敞开式法兰进入过滤室，较粗颗粒直接落入灰仓，含尘气体经滤袋过滤，粉尘阻留于袋表，净气经袋口到净气室，由风机排入大气。
当滤袋表面的粉尘不断增加，程控仪开始工作，逐个开启脉冲阀，使压缩空气通过喷口对滤袋进行喷吹清灰，使滤袋突然膨胀，在反向气流的作用下，赋予袋表的粉尘迅速脱离滤袋落入灰仓，粉尘由卸灰阀排出。
除尘器主要由上箱体、中箱体、灰斗、进风均流管、支架滤袋及喷吹装置、卸灰装置等组成。
含尘气体从除尘器的进风均流管进入各分室灰斗，并在灰斗导流装置的导流下，大颗粒的粉尘被分离，直接落入灰斗，而较细粉尘均匀地进入中部箱体而吸附在滤袋的外表面上，干净气体透过滤袋进入上箱体，并经各离线阀和排风管排入大气。
随着过滤工况的进行，滤袋上的粉尘越积越多，当设备阻力达到限定的阻力值(一般设定为1500Pa )时，由清灰控制装置按差压设定值或清灰时间设定值自动关闭一室离线阀后，按设定程序打开电控脉冲阀，进行停风喷吹，利用压缩空气瞬间喷吹使滤袋内压力聚增，将滤袋上的粉尘进行抖落(即使粘细粉尘亦能较彻底地清灰)至灰斗中，由排灰机构排出。
旋风除尘器旋风除尘器加设旁路后其工作原理是含尘气体从进口处切向进入，气流在获得旋转运动的同时，气流上、下分开形成双旋蜗运动，粉尘在双旋蜗分界处产生强烈的分离作用，较粗的粉尘颗粒随下旋蜗气流分离至外壁，其中部分粉尘由旁路分离室中部洞口引出，余下的粉尘由向下气流带人灰斗。
上旋蜗气流对细颗粒粉尘有聚集作用，从而提高除尘效率。
这部分较细的粉尘颗粒，由上旋蜗气流带向上部，在顶盖下形成强烈旋转的上粉尘环，并与上旋蜗气流一起进入旁路分离室上部洞口，经回风口引入锥体内与内部气流汇合，净化后的气体由排气管排出，分离出的粉尘进入料斗。

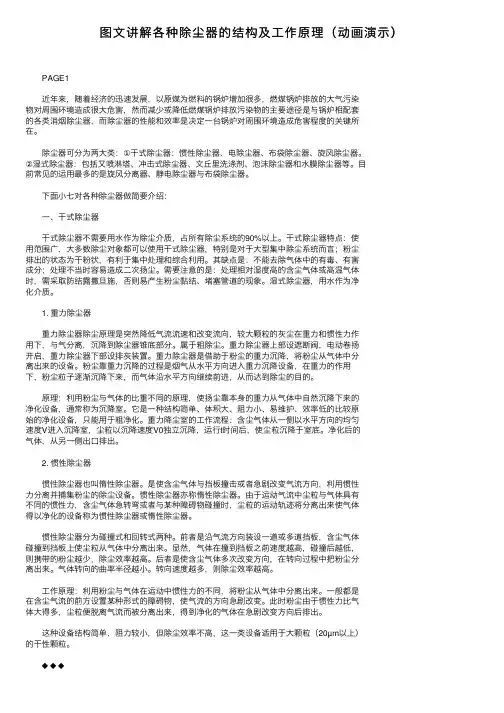

图文讲解各种除尘器的结构及工作原理（动画演示）
图⽂讲解各种除尘器的结构及⼯作原理（动画演⽰） PAGE1 近年来，随着经济的迅速发展，以原煤为燃料的锅炉增加很多，燃煤锅炉排放的⼤⽓污染物对周围环境造成很⼤危害，然⽽减少或降低燃煤锅炉排放污染物的主要途径是与锅炉相配套的各类消烟除尘器，⽽除尘器的性能和效率是决定⼀台锅炉对周围环境造成危害程度的关键所在。
除尘器可分为两⼤类：①⼲式除尘器：惯性除尘器、电除尘器、布袋除尘器、旋风除尘器。
②湿式除尘器：包括⼜喷淋塔、冲击式除尘器、⽂丘⾥洗涤剂、泡沫除尘器和⽔膜除尘器等。
⽬前常见的运⽤最多的是旋风分离器、静电除尘器与布袋除尘器。
下⾯⼩七对各种除尘器做简要介绍： ⼀、⼲式除尘器 ⼲式除尘器不需要⽤⽔作为除尘介质，占所有除尘系统的90%以上。
⼲式除尘器特点：使⽤范围⼴，⼤多数除尘对象都可以使⽤⼲式除尘器，特别是对于⼤型集中除尘系统⽽⾔；粉尘排出的状态为⼲粉状，有利于集中处理和综合利⽤。
其缺点是：不能去除⽓体中的有毒、有害成分；处理不当时容易造成⼆次扬尘。
需要注意的是：处理相对湿度⾼的含尘⽓体或⾼温⽓体时，需采取防结露撒旦施，否则易产⽣粉尘黏结、堵塞管道的现象。
湿式除尘器，⽤⽔作为净化介质。
1. 重⼒除尘器 重⼒除尘器除尘原理是突然降低⽓流流速和改变流向，较⼤颗粒的灰尘在重⼒和惯性⼒作⽤下，与⽓分离，沉降到除尘器锥底部分。
属于粗除尘。
重⼒除尘器上部设遮断阀，电动卷扬开启，重⼒除尘器下部设排灰装置。
重⼒除尘器是借助于粉尘的重⼒沉降，将粉尘从⽓体中分离出来的设备。
粉尘靠重⼒沉降的过程是烟⽓从⽔平⽅向进⼊重⼒沉降设备，在重⼒的作⽤下，粉尘粒⼦逐渐沉降下来，⽽⽓体沿⽔平⽅向继续前进，从⽽达到除尘的⽬的。
原理：利⽤粉尘与⽓体的⽐重不同的原理，使扬尘靠本⾝的重⼒从⽓体中⾃然沉降下来的净化设备，通常称为沉降室。
它是⼀种结构简单、体积⼤、阻⼒⼩、易维护、效率低的⽐较原始的净化设备，只能⽤于粗净化。
重⼒降尘室的⼯作流程：含尘⽓体从⼀侧以⽔平⽅向的均匀速度V进⼊沉降室，尘粒以沉降速度V0独⽴沉降，运⾏t时间后，使尘粒沉降于室底。
除尘器生产工艺
除尘器生产工艺
除尘器是一种广泛应用的工业设备，可以有效去除工业生产过程中产生的粉尘和污染物，保障生产环境的清洁和员工的健康。
除尘器的生产工艺主要包括以下几个步骤：
1. 设计和制定生产计划：在进行除尘器的生产之前，需要进行详细的设计和制定生产计划。
设计人员根据客户的需求和生产工艺要求，设计出合适的除尘器结构和配置。
2. 材料准备：除尘器的生产主要使用金属材料，如钢板和铝合金等。
在进行生产之前，需要准备好相应的材料，剪切和折弯成所需的形状和尺寸。
3. 焊接和组装：根据设计要求，将预制的金属件进行焊接和组装。
通常采用电弧焊接、氩弧焊接或氩弧复合焊接等工艺，确保焊接接头的牢固和密封性。
4. 表面处理：完成焊接和组装后，需要对除尘器的表面进行处理。
常用的表面处理方法有喷涂、电镀、热浸镀等，可以提高除尘器的耐腐蚀性和外观质量。
5. 安装和调试：完成表面处理后，将除尘器的各个零部件组装在一起，并进行相应的安装和调试工作。
确保除尘器的安装牢固和工作正常。
6. 质量检测和验收：在除尘器生产的最后阶段，需要进行质量检测和验收。
通过检测除尘器的整体性能和关键参数，确保除
尘器达到设计要求和客户需求。
7. 包装和出厂：完成质量检测和验收后，对除尘器进行包装和出厂准备。
采用适当的包装材料，避免除尘器在运输过程中受到损坏。
除尘器的生产工艺需要经过严格的控制和管理，确保除尘器的质量和性能。
同时，还需要根据客户的需求和市场的变化，不断创新和改进生产工艺，提高除尘器的效能和竞争力。
炼钢厂除尘系统介绍
宝钢集团新疆八一钢铁南疆钢铁基地
铁水脱硫除尘系统工艺流程
除尘工位包括：一期脱硫\ 扒渣站、冷修罐、热修罐、烧 铁包、中间罐倾翻装置。 各除尘工位的含尘气体经 吸尘罩、除尘管道进入布袋除 尘器，净化处理后通过风机和 消声器，由排气烟囱排入大气。 为了控制风机噪声对环境的影 响，在风机的出口设置消声器 进行消声处理。除尘系统采用 负压系统，除尘器采用覆膜滤 料，除尘器反吹清灰采用压缩 空气。除尘器捕集下来的粉尘 经过输灰装置储存于储灰斗内， 采用气动粉料装卸罐式汽车 （真空罐车）运出的装置以及 事故状态加湿槽车外运功能。
Company
Logo
Copyright © by ARTCOM PT All rights reserved.
1
www.art-com.co.kr
宝钢集团新疆八一钢铁南疆钢铁基地
Company
Logo
目录
一 二 三 四 五 六 七 八 九 十
Copyright © by ARTCOM PT All rights reserved.
阴极框架
5
6 7
阴极框架悬吊结构
阳极板(C220不锈钢板） 阳极板附件
气体分布板振打机构（含振打电机） 8 振打装 置
阴极振打机构 阳极振打机构 www.art-com.co.kr
Copyright © by ARTCOM PT All rights reserved.
9
宝钢集团新疆八一钢铁南疆钢铁基地
卸灰阀
18
宝钢集团新疆八一钢铁南疆钢铁基地
1#、2#二次除尘系统工艺流程
1套（14仓）
1号转炉二次除尘系统包括 转炉炉前、转炉炉后、1号吹 氩喂丝站除尘点，含尘气体经 吸尘罩、除尘管道进入布袋除 尘器，净化处理后通过风机和 消声器，由排气烟囱排入大气。 为了控制风机噪声对环境的影 响，在风机的出口设置消声器 进行消声处理。除尘系统采用 负压系统，除尘器采用覆膜滤 料，除尘器反吹清灰采用压缩 空气。除尘器捕集下来的粉尘 经过输灰装置储存于储灰斗内 采用气动粉料装卸罐式汽车 （真空罐车）运出的装置以及 事故状态加湿槽车外运功能。 为了防止进入除尘器的烟气温 度过高，除尘器入口处设置烟 19 气温度监测点和混风阀。
除尘工艺流程
除尘工艺流程
《除尘工艺流程》
除尘工艺是指在工业生产过程中，通过对粉尘、烟尘、气体等有害物质进行净化处理，以达到保护环境和人体健康的目的。
除尘工艺流程是指对这些有害物质进行处理的步骤和方法。
除尘工艺流程一般包括以下几个步骤：
1. 排放气体的收集：将产生有害物质的排放气体通过管道或其他方式集中收集起来，避免直接排放到大气中。
2. 预处理：对收集到的排放气体进行一些预处理，比如冷却、加热、加湿等，以便后续的除尘设备更有效地处理。
3. 过滤分离：将排放气体中的粉尘、烟尘等固体颗粒物通过滤料、电场等方法进行分离，以实现物理上的除尘效果。
4. 化学处理：对含有有害气体的排放气体进行化学处理，比如吸收、吸附等，以去除有害气体，保护环境和人体健康。
5. 排放处理：经过以上步骤处理后的气体，可以进行进一步处理，比如通过烟囱排放到大气中，或者进一步回收利用。
以上就是除尘工艺流程的一般步骤，不同的工业生产过程和不同的污染物类型，除尘工艺可能会有所不同。
在实际应用中，
除尘工艺需要根据具体情况进行合理设计，并且要注意定期维护和检查，以确保其有效运行和安全环保。
转炉干法除尘工艺
转炉干法除尘工艺说明1．转炉干法除尘工艺流程目前转炉炼钢厂配置3座300t顶底复吹转炉，整个吹炼过程枪位和加料采用模式自动控制，在吹炼耗氧量达80%时启动烟气分析的自动化炼钢，可由模型控制冶炼过程的自动拉碳提枪。
但是模型的碳命中率为80%左右，而温度命中率不高。
转炉出钢采用挡渣出钢。
转炉装铁水基本不脱硫，采用定量装入制度，铁水加入量为200±5t，废钢加入料为30±5t。
铁水成分为：C：3.9～4.2%、Si：0.4～0.8%、Mn：0.35～0.40%、P：0.08～0.10%、S：0.02～0.04%，铁水温度T：1300-1320℃。
转炉冶炼过程：一般先兑入铁水再加废钢，如遇阴雨天气先加废钢，加入后前后摇炉，后摇直。
先降罩裙，后开吹，开吹时氧气流量设定为30000Nm3/h，经60s后升为正常氧气流量设定值为62000Nm3/h，随后吹炼过程氧气流量不变。
下表为培训过程中记录的不同钢种的转炉加料操作：在上炉溅渣完毕新炉次开始后，炉内加入0.8-1.0t改质剂（镁球），以保证冶炼前期MgO含量，减少炉衬侵蚀。
氧枪降枪开氧点火后，手动加入铁皮和生白云石，在吹炼至氧步5%（开吹1’40”左右）时按照模型计算自动加入白灰和轻烧白云石（白灰约4t，轻烧约2t），在吹炼至氧步40%时自动加入第二批料（为白灰和轻烧白云石），在以后会自动多批次少量加入白灰或轻烧白云石（每次加入约500kg），一般达10批次之多。
在吹炼过程可根据造渣情况手动加入铁皮或生白云石。
在接近吹炼终点时抬罩裙，拉碳提枪后进行手动测温、取样、测氧。
然后根据碳和温度的命中情况以及其他元素含量确定是否进行后吹。
如果钢水合格后进行出钢操作。
出钢完毕，加入生白云石或（和）镁球进行溅渣操作，加料后前后摇炉确认无大火后进行降枪溅渣。
溅渣完毕倒渣准备下一炉次冶炼。
2．工艺流程图转炉未净化的高温转炉烟气汽化冷却烟道未净化的高温转炉烟气水冷烟道未净化的高温转炉烟气蒸发冷却器(EC)冷却后、粗净化的转炉烟气粗输灰粗灰烟道冷却后、粗净化的转炉烟气静电除尘器(EP)冷却后、净化的转炉煤气细灰细输灰ID风机冷却后、净化的转炉煤气切换站不合格的转炉煤气放散烟囱合格的净化的转炉煤气煤气冷却器（GC）合格的净化的转炉煤气煤气柜（8万m3）图1：工艺流程图图2：工艺流程图由此可见，转炉干法除尘系统包括的设备主要有：蒸发冷却器（EC系统）、烟气管道、静电除尘器（EP系统）、ID风机、切换站（SOS）、煤气冷却器（GC）和放散烟囱等组成。
