汽车发动机基本结构与工作原理
汽车发动机基本结构与工作原理
一、发动机的基本结构：
1.缸体和缸盖：发动机的主体部分，用于容纳气缸和活塞，并封闭燃烧室。
2.活塞和连杆：活塞在气缸内作往复运动，通过连杆将动力传递给曲轴。
3.曲轴和飞轮：曲轴通过连杆将活塞的直线运动转换为旋转运动，并传递给传动系统。
4.气门和气门机构：控制气缸进出气体的开关装置，包括进气门和排气门。
5.火花塞和点火系统：火花塞在燃烧室内产生火花，点火系统提供火花塞所需的电力。
6.进气系统和排气系统：进气系统将空气和燃料混合物送入燃烧室，排气系统将排出废气。
7.冷却系统：通过循环冷却液来对发动机进行冷却，确保发动机正常运行。
二、发动机的工作原理：
1.进气过程：
在进气过程中，进气门打开，活塞下行，汽缸内形成负压，汽缸内的混合气体进入燃烧室。
同时，燃料喷射器喷射燃油进入混合气体中，形成可燃混合气体。
2.压缩过程：
在压缩过程中，进气门关闭，活塞上行，将可燃混合气体压缩至极限，并使燃料和空气更加充分混合，形成易燃混合气体。
此时，活塞上行所需
动力由曲轴提供。
3.工作过程：
在工作过程中，点火系统产生火花，点燃易燃混合气体，燃烧过程产
生剧烈的高温和高压气体。
这些气体推动活塞向下运动，通过连杆将动力
传递给曲轴。
曲轴的旋转运动将线性运动转换为旋转运动，并传递给传动
系统，从而驱动车辆行驶。
4.排气过程：
在排气过程中，排气门打开，活塞上行，将燃烧后产生的废气排出燃
烧室，并送入排气系统。
排气过程完成后，进入下一次循环。
总结：
汽车发动机的基本结构和工作原理决定了它的工作特点和性能。
不同
形式的发动机在结构和工作原理上会有所不同，但都遵循了同样的基本工
作原理。
了解汽车发动机的基本结构和工作原理，对于维修、保养和改进
汽车都非常重要，也有助于提高对汽车的理解和欣赏。
发动机的组成及工作原理
发动机的组成及工作原理引言概述：发动机是现代交通工具中不可或者缺的关键部件，它负责将燃料转化为动力，驱动车辆运行。
本文将对发动机的组成及工作原理进行详细阐述，匡助读者更好地理解发动机的运行机制。
正文内容：1. 发动机的组成1.1 缸体和缸盖：发动机的基本结构，用于容纳活塞、气门和其他关键部件。
1.2 活塞和连杆：活塞在缸体内上下运动，通过连杆将运动转化为旋转运动。
1.3 曲轴和凸轮轴：曲轴将连杆的旋转运动转化为输出轴的旋转运动，凸轮轴控制气门的开闭。
1.4 气门温和门机构：气门控制进出气体的流动，气门机构负责使气门按照规定的时序工作。
1.5 燃油系统和点火系统：燃油系统负责将燃料输送到燃烧室，点火系统提供火花点燃混合气。
2. 发动机的工作原理2.1 进气冲程：活塞下行，气门开启，汽缸内产生负压，进气门打开，混合气进入燃烧室。
2.2 压缩冲程：活塞上行，气门关闭，混合气被压缩，增加燃烧效率。
2.3 燃烧冲程：活塞上行至顶点时，点火系统点燃混合气，产生爆炸，推动活塞下行。
2.4 排气冲程：活塞下行，气门开启，废气从排气门排出，为下一个工作循环做准备。
2.5 循环重复：上述四个冲程循环进行，驱动曲轴旋转，输出动力。
总结：从组成和工作原理来看，发动机是一个复杂的系统，由多个部件协同工作实现动力输出。
发动机的组成包括缸体、活塞、曲轴等关键部件，而工作原理则涉及进气、压缩、燃烧和排气四个冲程。
通过深入理解发动机的组成和工作原理，我们可以更好地理解其运行机制，为日常维护和故障排除提供指导。
同时，对于汽车创造商和工程师而言，深入研究发动机的组成和工作原理也是提升发动机性能和燃油效率的关键。
汽车发动机构造与原理
第1篇汽车发动机构造与原理第1章发动机基本结构与工作原理内容提要1.四冲程汽油机基本结构与工作原理2.四冲程柴油机基本结构与工作原理3.二冲程汽油机基本结构与工作原理4.发动机的分类5.发动机的主要性能指标发动机：将其它形式的能量转化为机械能的机器。
内燃机：将燃料在气缸内部燃烧产生的热能直接转化为机械能的动力机械。
有活塞式和旋转式两大类。
本书所提汽车发动机，如无特殊说明，都是指往复活塞式内燃机。
内燃机特点：单机功率范围大（0.6—16860kW）、热效率高（汽油机略高于0。
3，柴油机达0.4左右）、体积小、质量轻、操作简单，便于移动和起动性能好等优点.被广泛应用于汽车、火车、工程机械、拖拉机、发电机、船舶、坦克、排灌机械和众多其它机械的动力。
1.1 四冲程发动机基本结构及工作原理1.1。
1 四冲程汽油机基本结构及工作原理1。
四冲程汽油机基本结构（图1—2）2。
四冲程汽油机基本工作原理（图1-2)图1-2 四冲程汽油机基本结构简图1-气缸 2-活塞 3-连杆 4-曲轴 5-气缸盖 6-进气门 7-进气道 8-电控喷油器 9-火花塞 10-排气门2223表1-1 四冲程汽油机工作过程3.工作过程分析（1）四冲程发动机：活塞在上、下止点间往复移动四个行程（相当于曲轴旋转了两周),完成进气、压缩、作功、排气一个工作循环的发动机就称为四冲程发动机。
四个行程中，只有一个行程作功，造成曲轴转速不均匀，工作振动大。
所以在曲轴后端安装了一个质量较大的飞轮，作功时飞轮吸收储存能量，其余三个行程则依靠飞轮惯性维持转动.（2)冲程与活塞行程： 冲程:指发动机的类型；行程S :指活塞在上、下两个止点之间距离；气缸工作容积V s ：一个活塞在一个行程中所扫过的容积。
S D Vs10624⨯=π式中 V s ——工作容积（m 3)；D ——气缸直径（mm)； S -—活塞行程（mm)。
发动机的排量V st ：一台发动机所有气缸工作容积之和.i VV sst=式中 V st ——发动机的排量(L ）；i ——气缸数。
发动机工作原理
第一章发动机工作原理发动机是将其他形式的能量转变为机械能的一种机械装置。
内燃机是燃料在发动机内部燃烧,内燃机每实现一次热功转换，都要经历一系列连续的工作过程，构成一个工作循环，否则，就不能实现热功的转换。
第一节发动机总体结构及基本原理现代汽车发动机根据所用燃料的不同可分为:1.汽油发动机(简称汽油机)1). 化油器式汽油机: 汽油和空气在化油器内混合成可燃混合气,在输入气缸加以压缩，然后用电火花点火使之燃烧而发热作功。
2). 汽油喷射式发动机: 将汽油直接喷人进气管或气缸内，与空气混合形成可燃混合气，再用电火花点燃。
2.柴油发动机(简称柴油机)：汽车用柴油机使用的燃料一般是轻柴油，它是通过喷油泵和喷油器将柴油直接喷人气缸，与气缸内经过压缩的空气混合，使之在高温下自燃作功。
一．发动机总体构造发动机基本由以下机构和系统组成：曲柄连杆机构、配气机构、供给系、润滑系、冷却系、点火系和起动系。
1．曲柄连杆机构：它的功用是将燃料燃烧时产生的热量转变为活塞往复运动的机械能，再通过连杆将活塞的往复运动变为曲轴的旋转运动而对外输出动力。
2．配气机构：它的功用是使可燃混合气及时充人气缸并及时从气缸排出废气。
3．供给系：它的功用是把汽油和空气混合成合适的可燃混合气供人气缸，以供燃烧，并将燃烧生成的废气排出发动机。
4．润滑系：它的功用是将润滑油供给作相对运动的零件以减少它们之间的摩擦阻力，减轻机件的磨损，并部分地冷却摩擦零件5．冷却系：它的功用是把受热机件的热量散到大气中去，以保证发动机正常工作。
6．点火系：它的功用是保证按规定时刻及时点燃气缸中被压缩的混合气。
7．起动系：它的功用是用以使静止的发动机起动并转入自行运转。
汽油机一般都由上述两个机构和五个系统组成。
对于汽车用柴油机，由于其混合气是自行着火燃烧的，所以柴油机没有点火系。
因此柴油机由两个机构和四个系统组成。
二．四冲程发动机工作原理（一）汽车发动机的基本名词术语1．活塞行程与止点上止点：活塞顶距离曲轴旋转中心最远的位置称为上止点。

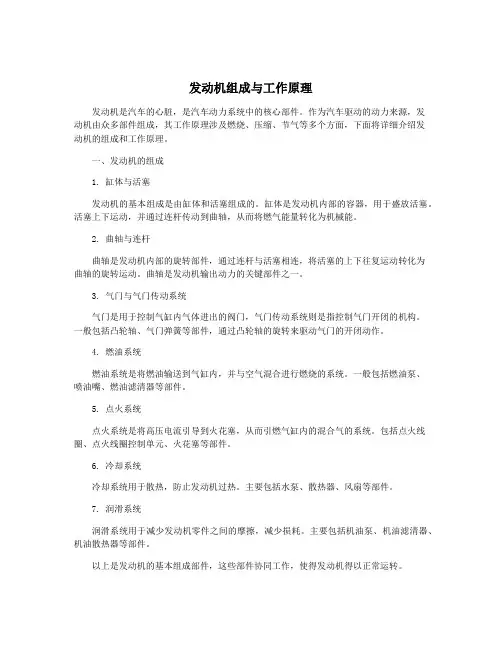

发动机组成与工作原理
发动机组成与工作原理发动机是汽车的心脏，是汽车动力系统中的核心部件。
作为汽车驱动的动力来源，发动机由众多部件组成，其工作原理涉及燃烧、压缩、节气等多个方面，下面将详细介绍发动机的组成和工作原理。
一、发动机的组成1. 缸体与活塞发动机的基本组成是由缸体和活塞组成的。
缸体是发动机内部的容器，用于盛放活塞。
活塞上下运动，并通过连杆传动到曲轴，从而将燃气能量转化为机械能。
2. 曲轴与连杆曲轴是发动机内部的旋转部件，通过连杆与活塞相连，将活塞的上下往复运动转化为曲轴的旋转运动。
曲轴是发动机输出动力的关键部件之一。
3. 气门与气门传动系统气门是用于控制气缸内气体进出的阀门，气门传动系统则是指控制气门开闭的机构。
一般包括凸轮轴、气门弹簧等部件，通过凸轮轴的旋转来驱动气门的开闭动作。
4. 燃油系统燃油系统是将燃油输送到气缸内，并与空气混合进行燃烧的系统。
一般包括燃油泵、喷油嘴、燃油滤清器等部件。
5. 点火系统点火系统是将高压电流引导到火花塞，从而引燃气缸内的混合气的系统。
包括点火线圈、点火线圈控制单元、火花塞等部件。
6. 冷却系统冷却系统用于散热，防止发动机过热。
主要包括水泵、散热器、风扇等部件。
7. 润滑系统润滑系统用于减少发动机零件之间的摩擦，减少损耗。
主要包括机油泵、机油滤清器、机油散热器等部件。
以上是发动机的基本组成部件，这些部件协同工作，使得发动机得以正常运转。
二、发动机的工作原理1. 压缩发动机工作的第一个阶段是压缩阶段。
在这个阶段，活塞向气缸内部移动，压缩气缸内的空气。
这个过程会使得气体的温度和压力升高。
2. 燃烧当进气门打开时，混合气（燃油和空气的混合物）被吸入气缸。
然后，点火系统会产生火花点燃混合气，这会在瞬间引发爆炸。
这个爆炸能够使气缸内的压力急剧升高，从而推动活塞向下运动。
3. 排气当活塞到达底部时，废气会被推出气缸，这个过程是由排气门打开引起的。
随后，活塞就会再次向上运动，开始循环的下一个工作周期。
汽车发动机的组成及工作原理
汽车发动机的组成及工作原理一、发动机组成汽车发动机通常由以下几个主要部分组成：1. 气缸体：作为发动机的基础结构，气缸体承载并固定了发动机的所有主要部件，如气缸、活塞、曲轴等。
2. 气缸盖：气缸盖封闭并保护气缸，同时为火花塞和气门提供安装位置。
3. 活塞：在气缸中来回运动，将燃油和空气的混合物压缩，然后点燃，产生动力。
4. 曲轴：将活塞的往复运动转化为旋转运动，再通过传动轴传递给车辆的变速器和车轮。
5. 气门：控制气缸的进气和排气。
6. 火花塞：在适当的时刻产生电火花，点燃混合气体，产生动力。
7. 燃油系统：包括燃油箱、燃油泵、喷油嘴等，负责向气缸供应适量的燃油。
8. 冷却系统：包括冷却液泵、散热器、水泵等，负责将发动机的热量导出，防止过热。
9. 润滑系统：包括机油泵、机油滤清器、机油道等，负责向发动机内部零件提供润滑和冷却。
二、工作原理汽车发动机的工作原理可以概括为四个基本过程：进气、压缩、做功和排气。
以下是对这四个过程的详细描述：1. 进气：在进气冲程中，活塞向下运动，进气门打开，空气和燃油的混合物被吸入气缸。
2. 压缩：在压缩冲程中，活塞向上运动，压缩混合气体，提高其温度和压力。
3. 做功：在做功冲程中，火花塞产生电火花，点燃混合气体，产生高压气体，推动活塞向下运动。
4. 排气：在排气冲程中，活塞向上运动，打开排气门，将燃烧后的废气排出气缸。
以上四个过程不断循环进行，发动机就会持续产生动力。
其中，每个冲程都由特定的机构和部件来完成，例如活塞、曲轴、进气门和排气门等。
此外，发动机还通过燃油系统、冷却系统和润滑系统等辅助系统来优化其性能和效率。
发动机原理及构造
发动机原理及构造
发动机是一种将燃料的化学能转化为机械能的装置。
它的主要构造部分包括气缸、活塞、曲轴、气门、进气道、喷油器、点火系统等。
发动机的工作原理是循环的，被称为四冲程循环。
这意味着在四个行程内，发动机会完成进气、压缩、燃烧和排气这四个过程。
在进气行程中，发动机通过开启进气门，使气缸内进入大量的空气。
然后，在压缩行程中，活塞向上移动，将空气压缩到气缸顶部。
接下来，在燃烧行程中，喷射器会喷入燃料，并由点火系统点火引燃混合气体。
混合气体的燃烧会产生高温和高压气体，推动活塞向下运动。
最后，在排气行程中，排气门会开启，将燃烧产物排出气缸。
发动机的构造是基于上述原理而设计的。
气缸是发动机的核心部件，用于容纳活塞和产生燃烧室。
气缸上有气门，用于控制气体的进出。
活塞连接着曲轴，一起完成压缩和燃烧过程。
曲轴通过转动将活塞的上下运动转化为旋转运动，最终驱动车辆前进。
进气道和喷油器用于将空气和燃料引入气缸。
点火系统则用于在燃烧行程中点燃燃油混合物。
发动机的构造和工作原理可以根据不同类型的发动机而有所不同，如汽油发动机、柴油发动机和电动发动机等。
不同类型的发动机在燃烧过程、燃料供应和点火方式等方面有所区别，但基本原理和构造仍然遵循相似的规律。
汽车发动机的工作原理及总体构造
汽车发动机的工作原理及总体构造
一、汽车发动机的工作原理
1.吸气：发动机的活塞下行时，活塞腔内的气门打开，通过气门进入
汽缸的混合气。
2.压缩：活塞上行时，活塞腔内的气门关闭，活塞将混合气压缩成高
压气体。
3.爆燃：在活塞接近顶死点时，火花塞产生火花，将混合气点燃爆炸，释放出能量。
4.排气：活塞下行时，废气通过排气门排出汽缸，为新的混合气提供
空间。
通过这四个基本过程循环运作，汽车发动机可以持续地产生动力，驱
动汽车运行。
二、汽车发动机的总体构造
1.气缸体系：汽缸是发动机燃烧的主要部分，通常由铁合金或铝合金
制成。
汽缸体内设置有活塞和气门，通过这些部件的运动来实现吸气、压缩、爆燃和排气的过程。
2.曲轴与连杆机构：曲轴是将活塞运动转化为有用功的装置，具有一
定的几何结构，可以将来自活塞的线性运动转化为旋转运动。
连杆连接活
塞与曲轴，将活塞的线性运动转化为曲轴的旋转运动。
3.气门机构：气门控制气缸内的进气和排气。
气门通过气门杆与凸轮
轴相连接，由凸轮轴的转动带动气门的开闭。
4.燃油供给系统：燃油供给系统包括燃油箱、燃油泵、喷油器等。
燃油从燃油箱经过燃油泵被送入汽缸，与空气混合后形成可燃气体。
此外，还有点火系统、冷却系统、润滑系统等辅助系统，保证发动机正常运行。
总之，汽车发动机通过吸气、压缩、爆燃和排气这四个基本过程，不断地将化学能转化为机械能，从而驱动汽车运行。
其总体构造包括气缸体系、曲轴与连杆机构、气门机构和燃油供给系统等。
这些构造相互配合，共同完成发动机的工作。
发动机工作原理和总体构造
（四）飞轮的作用： 四冲程发动机工作循环的四个活塞行程中，只有一个行程是作功的，其余三个行程是依靠飞轮的惯性
（b）表面点火： 在火花塞点火之前，由于燃烧室内灼热表面（如排气门头部、火花塞电极处、积碳处）点燃可燃混合气
而产生的另一种不正常燃烧现象，称为表面点火。 表面点火现象：
表面点火发生时，也伴有强烈的敲缸声（较沉闷），产生的高压会使发动机机件机械负荷增加，寿命降 低。
（c）汽油机压缩比的选择： 应在避免引起爆燃和表面点火的前提下尽可能提高压缩比，以提高发动机功率，改善燃油经济性。
冷却系—水泵9由曲轴14上的皮带轮带动，将来自散 热器冷却后的冷却水泵入气缸7燃烧室周围的冷却水 套，经过气缸盖6中的冷却水套，热水由气缸盖上部 的出水口流往散热器。
（三）发动机基本术语
上止点（T.D.C.）：
活塞顶离曲轴中心最远处。
下止点（B.D.C.）： 活塞行程 S ：
活塞顶离曲轴中心最近处。
（b）压缩行程
（a）爆燃： 由于压缩比过高导致压缩终了时气体压力和温度过高，在火花塞点火之后燃烧室内离点燃中心较远处的
末端可燃混合气自燃而造成的一种不正常燃烧现象，称为爆燃。 爆燃现象：
爆燃时，火焰以极高的速率传播，温度和压力急剧升高，形成压力波，以声速推进，当这种压力波撞击 燃烧室壁时就发出尖锐的敲缸声。同时还会引起发动机过热、功率下降、燃油消耗率增加等一系列不良后果， 严重爆燃时甚至造成排气门烧废、轴瓦破裂、活塞顶熔穿、火花塞绝缘体被击穿等机件损坏现象。
发动机构造及工作原理
·组成：活塞、连杆、曲 轴三部分
·作用：将活塞的往复直线 运动—曲轴的旋转运动 对外输出动力
3．供给系统
·组成：燃油供给系统和进、排气系统组成 ·作用：将燃油系统和空气及时地供给气缸， 并将燃烧后的废气及时排除 ·主要部件：化油器（汽）、喷油泵和喷油
器 （柴）、空气滤清器、进气管、排气管、声
be=(B/Pe)×10-3 (g/(KWh)) •B—每小时的燃油消耗量，kg/h •Pe—有效功率，kW 显然燃油消耗率越低，燃油经济性越好
§1.5 发动机的性能指标
三、发动机的速度特性
指发动机的功率、转矩和燃 油消耗率三者随曲轴转速变化 的规律。
发动机外特性：
当节气门开度达到最 大时，所得到的速度 特性称为发动机外特 性
状态 行程
进气行程
压缩行程
作功行程
排气行程
温度(K)
压力
370~440
75~90 kPa
600~800
600~1500 kPa
2200~2800(瞬时最高) 1500~1700(作功终了)
3~5MPa (瞬时最高) 300~500 kPa (作功终了)
900~1200
105~125 kPa
§1.3.2 四冲程柴油机的工作原理
活塞行程(S)
曲柄半径(R)
气缸工作容积(V s )
发动机排量(VL)
燃烧室容积(Vc ) 气缸总容积(Va ) 压缩比ε
Vs= πD2·S ×10-6/4 （L）
D——气缸直径mm S——活塞行程mm
VL= Vs × I
工工况作（循P环、n） 负荷率（％）
ε= Va / Vc
压缩比
定义：压缩前气缸中气体的最大容积与压缩后的最小容积 之比称为压缩比。用ε表示。
发动机构造工作原理ppt课件
活塞式发动机的分类
▪ 按活塞运动方式 ：往复活塞式、旋转活塞式 ▪ 按着火方式:压燃式、点燃式 ▪ 按所用燃料:汽油机、柴油机、气体燃料发动机 ▪ 按冷却方式:水冷式、风冷式 ▪ 按冲程数:四冲程、二冲程 ▪ 按进气状态 ：增压式、非增压式 ▪ 按气缸数目、排列方式：单缸、多缸、直列式、V型、对置式
▪ 排放品质
➢ 有害气体CO、HC、NOx、排气颗粒
▪ 噪声水平
➢ 刺激神经、使人烦躁、反映迟钝
发动机速度特性
▪ 速度特性曲线
➢ 燃料供给调节机构位置不变时，发动机性能参数（有效转 矩、功率、燃料消耗率）随转速改变而变化的曲线。
➢ 如何得到曲线：在一定转速下，用测功器对曲轴施加阻力 矩，获取曲线的位置，依此类推。
▪ 主要缺点：
➢ 燃油消耗率高，燃料经济性差
内燃机产品名称与型号编制规则
第五节 发动机的性能指标与特性
▪ 动力性能指标 ▪ 经济性能指标 ▪ 环境指标 ▪ 发动机速度特性
动力性能指标
▪ 有效转矩Te
➢ 发动机对外输出的转矩称为有效转矩，单位为N·m 。 ➢ 有效转矩与曲轴角位移的乘积就是发动机对外输出的有效功。
▪ 压缩比
➢ 表示了气体的压缩程度，它是气体压缩前的容积与气体压缩后的容积之 比值，即气缸总容积与燃烧室容积之比。一般用ε表示。
▪ 工况
Va 1 Vs
Vc
Vc
➢ 内燃机在某一时刻的运行状况，以该时刻内燃机输出的有效功率和曲轴 转速表示。
▪ 负荷率
➢ 内燃机在某一转速下发出的有效功率与相同转速下所能发出的最大有效 功率的比值称为负荷率，以百分数表示。负荷率通常简称负荷。
经济性能指标
▪ 有效热效率ŋe
燃料燃烧产生的热量转化为有效功的百分比。
