发动机结构与原理

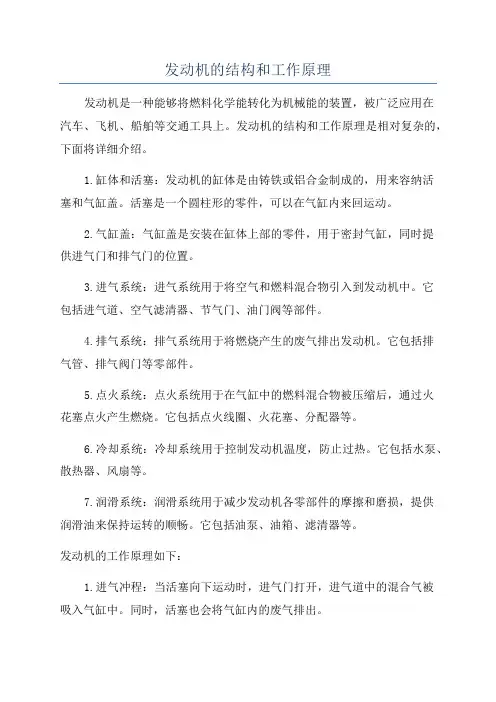

发动机的结构和工作原理
发动机的结构和工作原理发动机是一种能够将燃料化学能转化为机械能的装置，被广泛应用在汽车、飞机、船舶等交通工具上。
发动机的结构和工作原理是相对复杂的，下面将详细介绍。
1.缸体和活塞：发动机的缸体是由铸铁或铝合金制成的，用来容纳活塞和气缸盖。
活塞是一个圆柱形的零件，可以在气缸内来回运动。
2.气缸盖：气缸盖是安装在缸体上部的零件，用于密封气缸，同时提供进气门和排气门的位置。
3.进气系统：进气系统用于将空气和燃料混合物引入到发动机中。
它包括进气道、空气滤清器、节气门、油门阀等部件。
4.排气系统：排气系统用于将燃烧产生的废气排出发动机。
它包括排气管、排气阀门等零部件。
5.点火系统：点火系统用于在气缸中的燃料混合物被压缩后，通过火花塞点火产生燃烧。
它包括点火线圈、火花塞、分配器等。
6.冷却系统：冷却系统用于控制发动机温度，防止过热。
它包括水泵、散热器、风扇等。
7.润滑系统：润滑系统用于减少发动机各零部件的摩擦和磨损，提供润滑油来保持运转的顺畅。
它包括油泵、油箱、滤清器等。
发动机的工作原理如下：1.进气冲程：当活塞向下运动时，进气门打开，进气道中的混合气被吸入气缸中。
同时，活塞也会将气缸内的废气排出。
2.压缩冲程：活塞向上运动，进气门关闭，气缸内的混合气被压缩，提高了其温度和压力。
3.燃烧冲程：当活塞达到最高位置时，点火系统触发火花塞点火，点燃混合气，产生爆炸。
燃烧产生的高温高压气体推动活塞向下运动。
4.排气冲程：当活塞再次向上运动时，排气门打开，排出废气。
这样，活塞在缸体内的移动就会转换为曲轴的旋转运动，通过连杆和曲轴传递到汽车的轮胎或者其他部件上，实现车辆的运动。
总结起来，发动机是由缸体、活塞、气缸盖、进气系统、排气系统、点火系统、冷却系统和润滑系统等部分组成的。
其工作原理是通过进气、压缩、燃烧和排气四个冲程完成燃料的燃烧，并将活塞的往复运动转换为连续的旋转运动，以产生机械能。
这些结构和工作原理的理解对于我们更好地使用和维护发动机具有重要意义。

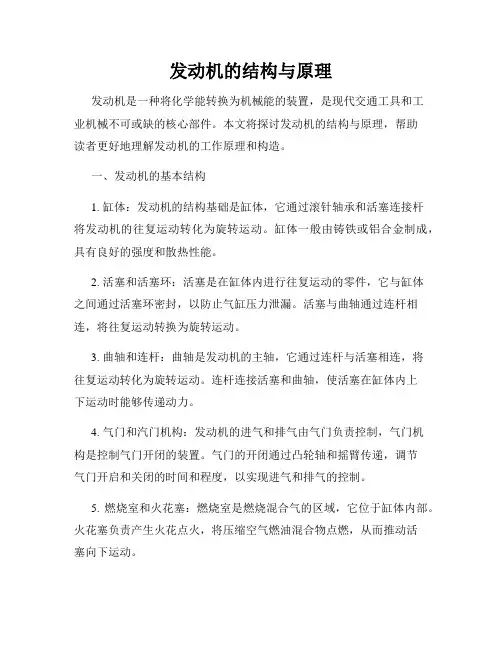

发动机的结构与原理
发动机的结构与原理发动机是一种将化学能转换为机械能的装置，是现代交通工具和工业机械不可或缺的核心部件。
本文将探讨发动机的结构与原理，帮助读者更好地理解发动机的工作原理和构造。
一、发动机的基本结构1. 缸体：发动机的结构基础是缸体，它通过滚针轴承和活塞连接杆将发动机的往复运动转化为旋转运动。
缸体一般由铸铁或铝合金制成，具有良好的强度和散热性能。
2. 活塞和活塞环：活塞是在缸体内进行往复运动的零件，它与缸体之间通过活塞环密封，以防止气缸压力泄漏。
活塞与曲轴通过连杆相连，将往复运动转换为旋转运动。
3. 曲轴和连杆：曲轴是发动机的主轴，它通过连杆与活塞相连，将往复运动转化为旋转运动。
连杆连接活塞和曲轴，使活塞在缸体内上下运动时能够传递动力。
4. 气门和汽门机构：发动机的进气和排气由气门负责控制，气门机构是控制气门开闭的装置。
气门的开闭通过凸轮轴和摇臂传递，调节气门开启和关闭的时间和程度，以实现进气和排气的控制。
5. 燃烧室和火花塞：燃烧室是燃烧混合气的区域，它位于缸体内部。
火花塞负责产生火花点火，将压缩空气燃油混合物点燃，从而推动活塞向下运动。
6. 冷却系统：发动机工作时会产生大量的热量，为了保持发动机的工作温度，需要使用冷却系统进行散热。
冷却系统一般由水冷和风冷两种方式，通过循环冷却剂将热量带走。
二、发动机的工作原理1. 进气冲程：活塞向下运动，气门打开，进气门逐渐开启。
活塞下降时，汽缸内的压力较低，进气阀打开后，燃油与空气混合进入气缸，形成可燃混合物。
2. 压缩冲程：活塞向上运动，气门关闭，进气道关闭。
活塞上升时，将进气混合物压缩，使之达到更高的压力和温度，增加燃烧效率。
3. 燃烧冲程：在活塞到达顶点时，火花塞产生火花，点燃燃料混合物。
燃烧产生的高温高压气体推动活塞向下运动，转化为机械能，推动发动机运转。
4. 排气冲程：活塞再次向上运动，排气门打开，排气气体通过排气门排出气缸，完成循环过程。
三、发动机的类型根据不同的工作原理和燃料使用方式，发动机可以分为以下几种类型：1. 内燃发动机：内燃发动机是利用可燃混合物在气缸内燃烧产生高温高压气体推动活塞运动的发动机。
发动机的组成及工作原理
发动机的组成及工作原理引言概述：发动机是现代交通工具中不可或者缺的关键部件，它负责将燃料转化为动力，驱动车辆运行。
本文将对发动机的组成及工作原理进行详细阐述，匡助读者更好地理解发动机的运行机制。
正文内容：1. 发动机的组成1.1 缸体和缸盖：发动机的基本结构，用于容纳活塞、气门和其他关键部件。
1.2 活塞和连杆：活塞在缸体内上下运动，通过连杆将运动转化为旋转运动。
1.3 曲轴和凸轮轴：曲轴将连杆的旋转运动转化为输出轴的旋转运动，凸轮轴控制气门的开闭。
1.4 气门温和门机构：气门控制进出气体的流动，气门机构负责使气门按照规定的时序工作。
1.5 燃油系统和点火系统：燃油系统负责将燃料输送到燃烧室，点火系统提供火花点燃混合气。
2. 发动机的工作原理2.1 进气冲程：活塞下行，气门开启，汽缸内产生负压，进气门打开，混合气进入燃烧室。
2.2 压缩冲程：活塞上行，气门关闭，混合气被压缩，增加燃烧效率。
2.3 燃烧冲程：活塞上行至顶点时，点火系统点燃混合气，产生爆炸，推动活塞下行。
2.4 排气冲程：活塞下行，气门开启，废气从排气门排出，为下一个工作循环做准备。
2.5 循环重复：上述四个冲程循环进行，驱动曲轴旋转，输出动力。
总结：从组成和工作原理来看，发动机是一个复杂的系统，由多个部件协同工作实现动力输出。
发动机的组成包括缸体、活塞、曲轴等关键部件，而工作原理则涉及进气、压缩、燃烧和排气四个冲程。
通过深入理解发动机的组成和工作原理，我们可以更好地理解其运行机制，为日常维护和故障排除提供指导。
同时，对于汽车创造商和工程师而言，深入研究发动机的组成和工作原理也是提升发动机性能和燃油效率的关键。

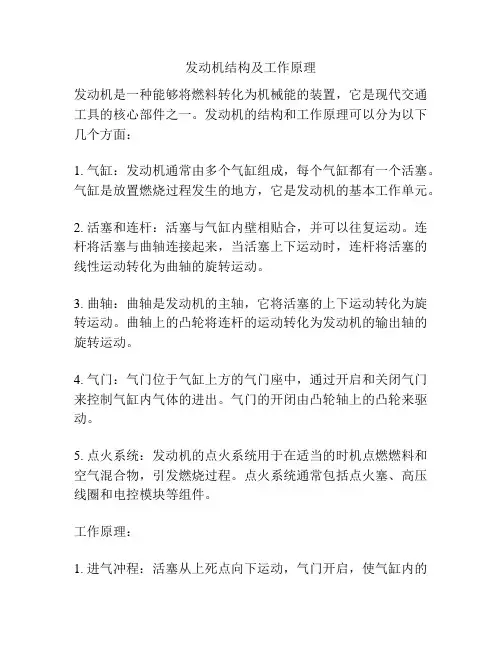

发动机结构及工作原理
发动机结构及工作原理发动机是一种能够将燃料转化为机械能的装置，它是现代交通工具的核心部件之一。
发动机的结构和工作原理可以分为以下几个方面：1. 气缸：发动机通常由多个气缸组成，每个气缸都有一个活塞。
气缸是放置燃烧过程发生的地方，它是发动机的基本工作单元。
2. 活塞和连杆：活塞与气缸内壁相贴合，并可以往复运动。
连杆将活塞与曲轴连接起来，当活塞上下运动时，连杆将活塞的线性运动转化为曲轴的旋转运动。
3. 曲轴：曲轴是发动机的主轴，它将活塞的上下运动转化为旋转运动。
曲轴上的凸轮将连杆的运动转化为发动机的输出轴的旋转运动。
4. 气门：气门位于气缸上方的气门座中，通过开启和关闭气门来控制气缸内气体的进出。
气门的开闭由凸轮轴上的凸轮来驱动。
5. 点火系统：发动机的点火系统用于在适当的时机点燃燃料和空气混合物，引发燃烧过程。
点火系统通常包括点火塞、高压线圈和电控模块等组件。
工作原理：1. 进气冲程：活塞从上死点向下运动，气门开启，使气缸内的燃料和空气混合物通过进气道进入气缸。
2. 压缩冲程：活塞从下死点向上运动，同时气门关闭，压缩气缸内的燃料和空气混合物。
压缩过程使混合物的压力和温度升高。
3. 燃烧冲程：当活塞接近上死点时，点火系统点燃混合物，产生爆炸，使气缸内的压力急剧增加。
爆炸产生的能量推动活塞向下运动，并通过连杆和曲轴转化为旋转运动。
4. 排气冲程：活塞再次向上运动，同时排气门打开，将燃烧后的废气排出气缸。
然后活塞再次向下运动，进入下一个工作循环。
通过不断重复上述工作循环，发动机不断地将燃料转化为机械能，提供动力驱动车辆的运行。
部分现代发动机还通过涡轮增压、直接喷射等技术来提高燃烧效率和动力输出。
汽车发动机构造与原理
汽车发动机构造与原理一、发动机的构造：1.缸体和缸盖：发动机的主要部件，用于容纳活塞、气缸、支撑和密封活塞环。
2.活塞和连杆：活塞在缸体内上下运动，通过连杆将活塞的直线运动转化为曲轴的旋转运动。
3.曲轴箱和曲轴：曲轴箱是用来容纳曲轴的机壳，曲轴则是将连杆的直线运动转化为旋转运动的重要部件。
4.气门和气门机构：气门用于控制燃气进出气缸，气门机构则是控制气门开关的机构，包括凸轮轴、气门弹簧等。
5.进气和排气系统：进气系统用于引入空气和燃料进入气缸，排气系统则用于排出燃烧产生的废气。
6.点火系统：用于引燃混合气体的点火系统，包括火花塞、点火线圈等。
7.冷却系统：用于散热和控制发动机温度的冷却系统，包括水泵、散热器等。
二、发动机的工作原理：发动机的工作原理通常分为四个过程：进气、压缩、燃烧和排气。
1.进气过程：活塞下行时，气缸内形成负压，进气门打开，进气门旁边的节气门控制气缸内空气的进入量。
进气阀门关闭后，位于曲轴箱下方的活塞上行，将进入气缸的空气压缩。
2.压缩过程：活塞上行时，气缸内的空气被压缩，体积减小，压力升高，形成高压、高温的稀薄混合气体。
3.燃烧过程：当活塞接近顶点时，喷油器向气缸内喷射燃料形成可燃混合气体，而后点火系统产生火花点燃混合气体，燃烧产生高温、高压气体，推动活塞向下运动。
4.排气过程：活塞下行时，燃烧残余气体通过排气门排出，气缸内重新充满新鲜的空气，以备下一次循环。
发动机的工作原理可以通过以上四个过程来描述，也可以通过热力循环来分析，如奥托循环、迪塞尔循环等。
总而言之，汽车发动机通过进气、压缩、燃烧和排气等过程将燃料的化学能转化为机械能，从而产生动力，驱动汽车行驶。
不同类型的发动机（如汽油发动机和柴油发动机）有着不同的工作原理和构造，以适应不同的汽车应用需求。
随着科技的进步，发动机的性能和效率不断提高，实现更低的排放和更高的动力输出。

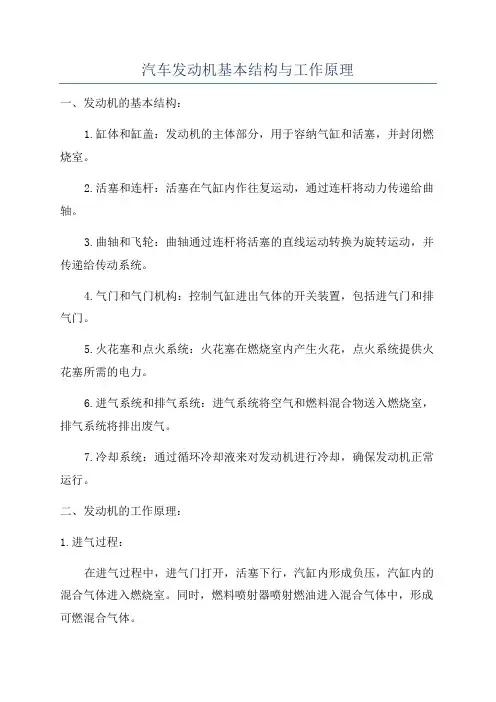

汽车发动机基本结构与工作原理
汽车发动机基本结构与工作原理一、发动机的基本结构：1.缸体和缸盖：发动机的主体部分，用于容纳气缸和活塞，并封闭燃烧室。
2.活塞和连杆：活塞在气缸内作往复运动，通过连杆将动力传递给曲轴。
3.曲轴和飞轮：曲轴通过连杆将活塞的直线运动转换为旋转运动，并传递给传动系统。
4.气门和气门机构：控制气缸进出气体的开关装置，包括进气门和排气门。
5.火花塞和点火系统：火花塞在燃烧室内产生火花，点火系统提供火花塞所需的电力。
6.进气系统和排气系统：进气系统将空气和燃料混合物送入燃烧室，排气系统将排出废气。
7.冷却系统：通过循环冷却液来对发动机进行冷却，确保发动机正常运行。
二、发动机的工作原理：1.进气过程：在进气过程中，进气门打开，活塞下行，汽缸内形成负压，汽缸内的混合气体进入燃烧室。
同时，燃料喷射器喷射燃油进入混合气体中，形成可燃混合气体。
2.压缩过程：在压缩过程中，进气门关闭，活塞上行，将可燃混合气体压缩至极限，并使燃料和空气更加充分混合，形成易燃混合气体。
此时，活塞上行所需动力由曲轴提供。
3.工作过程：在工作过程中，点火系统产生火花，点燃易燃混合气体，燃烧过程产生剧烈的高温和高压气体。
这些气体推动活塞向下运动，通过连杆将动力传递给曲轴。
曲轴的旋转运动将线性运动转换为旋转运动，并传递给传动系统，从而驱动车辆行驶。
4.排气过程：在排气过程中，排气门打开，活塞上行，将燃烧后产生的废气排出燃烧室，并送入排气系统。
排气过程完成后，进入下一次循环。
总结：汽车发动机的基本结构和工作原理决定了它的工作特点和性能。
不同形式的发动机在结构和工作原理上会有所不同，但都遵循了同样的基本工作原理。
了解汽车发动机的基本结构和工作原理，对于维修、保养和改进汽车都非常重要，也有助于提高对汽车的理解和欣赏。
发动机工作原理和结构
发动机工作原理和结构发动机是一种将燃料的化学能转化为机械能的热机装置，其主要功能是提供动力，驱动机械装置的运行。
发动机的工作原理和结构有着重要的影响，下面将详细介绍。
首先，我们来了解发动机的工作原理。
发动机的工作原理可概括为热能→动能→机械能的能量转换过程。
它通过燃烧燃料来释放大量热能，使其膨胀并推动活塞产生动能，在活塞的推动下，曲轴转动，将单向运动转化为连续的旋转运动，进而传送给传动装置，最终传输到车轮或其他设备上，从而实现机械运动的目的。
接下来是发动机的结构。
常见的发动机主要分为两类：内燃机和外燃机。
内燃机可以再分为汽油机和柴油机。
汽油机主要由气缸、活塞、气门、气门系统、点火系统、供油系统等组成。
其工作原理是在压缩空气的辅助下，喷入燃油，然后由点火系统点燃混合气，燃烧后释放热能推动活塞运动。
柴油机的结构与汽油机相似，但燃烧顺序和点火方式有所不同。
柴油机的工作原理是在气缸内先将空气压缩至高温高压，再喷入燃油，使燃油自燃燃烧。
外燃机主要包括蒸汽机和燃气轮机。
蒸汽机是利用燃烧燃料产生蒸汽来推动活塞或转动涡轮，从而产生机械能。
燃气轮机是将高温高压的燃气喷入涡轮中，由涡轮驱动转子转动，从而产生机械能。
在发动机的结构中，气缸是一个核心部件。
活塞在气缸内往复运动，将热能转化为机械能。
气缸上通过气门和进排气系统实现气缸内气体的进出和循环，从而实现连续的燃烧。
活塞连在曲轴上，靠活塞环与气缸配合，将活塞运动转为曲轴的旋转运动。
曲轴是发动机的动力输出轴，通过连杆将活塞推动的往复运动转化为旋转运动，最终实现能量的传递和传动。
此外，发动机还包括供油系统、点火系统和冷却系统等辅助结构。
供油系统用于将燃料输送给发动机进行燃烧。
点火系统通过电火花点燃燃料，使其燃烧。
冷却系统则通过冷却液将发动机的热量带走，并保持发动机在适宜的温度范围内工作。
综上所述，发动机是一种将燃料的化学能转化为机械能的设备。
其工作原理主要是通过热能→动能→机械能的能量转换过程实现。
发动机结构和原理
发动机结构和原理发动机是一种能够将化学能转化为机械能的装置，是汽车、飞机、船舶等交通工具的核心部件。
它主要由进气系统、燃油系统、排气系统、点火系统、冷却系统和润滑系统等多个部分组成。
下面将详细介绍发动机的结构和原理。
1. 进气系统：进气系统主要由空气滤清器、节气门、进气歧管和进气门组成。
空气通过滤清器进入进气歧管，经过节气门控制进入燃烧室。
在进气过程中，空气将与燃油混合，形成可燃混合物。
2. 燃油系统：燃油系统主要由燃油泵、喷油器、燃油滤清器和燃油储罐组成。
燃油泵将燃油从储罐中供应到喷油器，喷油器将燃油喷射到进气歧管中。
喷油器的喷油量和喷油时间由发动机控制单元(ECU)控制，以实现最佳的燃油供应。
3. 排气系统：排气系统主要由排气歧管、催化转化器和消声器组成。
燃烧后产生的废气通过排气歧管进入催化转化器，在催化转化器中进行化学反应，将有害物质转化为无害物质。
最后，废气通过消声器被释放到大气中。
4. 点火系统：点火系统主要由点火线圈、点火塞和点火控制模块组成。
当发动机处于正时点时，点火线圈会将高压电流输出到点火塞，点火塞会产生火花，引燃燃烧室内的可燃混合物。
点火控制模块负责控制点火的时机和频率。
5. 冷却系统：冷却系统主要由水泵、散热器和风扇组成。
水泵将冷却液（通常是水和冷却剂的混合物）循环供给发动机，冷却液通过发动机吸收热量，然后经过散热器散发掉热量。
风扇通过风力增强散热效果。
6. 润滑系统：润滑系统主要由油泵、油滤器和油底壳组成。
油泵将润滑油从油底壳泵送到发动机各个部件的润滑点，起到降低摩擦、冷却和清洁的作用。
油滤器则用于过滤掉润滑油中的杂质，保持润滑系统的正常工作。
发动机的工作原理是通过循环过程实现能量转换。
当燃油喷入燃烧室后，燃料与空气混合并被点燃，产生高温高压气体。
这些气体推动活塞向下运动，通过连杆传递这种运动到曲轴，进而将化学能转化为机械能。
同时，发动机的排气系统将燃烧后产生的废气排出，为进一步供气提供空间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《发动机结构与原理》培训内容一、发动机的分类二、发动机的工作原理三、发动机的基本结构四、发动机的性能指标五、神龙公司系列发动机产品参数介绍一、发动机的分类往复活塞式内燃机可按不同的方式分类：1、燃料：汽油机、柴油机、气体燃料、代用燃料2、燃油供给方式：化油器式汽油机和直接喷射式汽油机3、工作循环：二冲程和四冲程4、气缸数量：单缸和多缸5、气缸排列方式：单列和双列6、冷却方式：水冷式、风冷式7、进气系统是否增压：自然吸气和强制进气现代汽车多采用水冷式、四冲程往复活塞式、多缸汽油机。
培训内容一、发动机的分类二、发动机的工作原理三、发动机的基本结构四、发动机的性能指标五、神龙公司系列发动机产品参数介绍二、发动机的工作原理1、术语A）工作循环：在气缸内进行的每一次将燃料燃烧的热能转化为机械能的一系列连续过程(进气、压缩、作功和排气)B）上止点、下止点：活塞离曲轴回转中心最远处，即活塞在最高位置，为上止点活塞离曲轴回转中心最近处，即活塞在最低位置，为下止点C）活塞行程：上下止点间的距离S=2RD）冲程：活塞由一个止点到另一个止点运动一次，为一个冲程。
二、发动机的工作原理E）气缸工作容积/气缸排量：活塞从上止点到下止点所扫过的容积，记作VsD-气缸直径（mm）S-活塞行程（mm）F）发动机工作容积/发动机排量：所有气缸工作容积的总和，记作V Li-气缸数两冲程发动机：活塞往复两个行程完成一个工作循环。
四冲程发动机：活塞往复四个行程完成一个工作循环G）燃烧室容积：活塞位于上止点时，活塞顶面与气缸盖底面空间所形成的容积，记作VcH）气缸总容积：气缸工作容积+燃烧室容积，即Va=Vs+VcI）压缩比：气缸总容积与燃烧室容积之比，即：它表示活塞由下止点运动到上止点时，气缸内气体被压缩的程度。
压缩比越大，压缩终了时气缸内的气体压力和温度就越高。
一般车用汽油机的压缩比为6~10，柴油机的压缩比为15~22。
公司各发动机压缩比比较发动机型号TU3F2K TU3JPK TU5JPK TU5JP4EW10压缩比8.89.39.610.510.8二、发动机的工作原理2、四冲程汽油机工作原理A）进气行程：进气门开启,排气门关闭；活塞从上止点到下止点移动，活塞上方的气缸容积增大，气缸内的压力降低到大气压以下，即在气缸内造成真空吸力；这样可燃混合气便经过进气管道和进气门被吸入气缸。
进气门开启排气门关闭活塞二、发动机的工作原理2、四冲程汽油机工作原理B）压缩行程：进、排气门全部关闭；曲轴推动活塞由下止点向上止点移动；压缩结束时活塞到达上止点；活塞二、发动机的工作原理2、四冲程汽油机工作原理C）作功行程：进、排气门仍然关闭；当压缩行程活塞接近上止点时，装在气缸盖上的火花塞即发出电火花，点燃被压缩的可燃混合气；可燃混合气燃烧时，释放出大量的热能，导致燃气的压力和温度迅速增加。
活塞二、发动机的工作原理2、四冲程汽油机工作原理D）排气行程：排气门开启，进气门关闭；靠废气的压力进行自由排气；活塞达到下止点后再向上止点移动时，继续将废气强制排出缸外，活塞到上止点附近时，排气行程结束。
活塞整个循环的温度和压力对比表：行程温度压力大气压进气97-127℃70-90KPa0.74-0.89atm 压缩400-600℃1500-2500KPa14.8-24.7atm 作功1927-2527℃3000-5000KPa29.6-49.4atm 排气627-927℃105-115KPa 1.04-1.14atm四冲程汽油机和柴油机的工作循环有什么相同之处呢？四冲程汽油机和柴油机的工作循环有什么不同呢？培训内容一、发动机的分类二、发动机的工作原理三、发动机的基本结构四、发动机的性能指标五、神龙公司系列发动机产品参数介绍三、发动机的基本结构两大机构曲柄连杆机构配气机构五大系统供给系统点火系统润滑系统冷却系统起动系统曲柄连杆机构组成主要组成件：机体组、活塞连杆组、曲轴飞轮组活塞通过活塞销与连杆的一端铰接，连杆的另一端与曲轴相连，构成曲柄连杆机构作用在作功行程中，活塞承受燃气压力在气缸内作直线运动，通过连杆转换成曲轴的旋转运动，并从曲轴对外输出动力。
而在进气、压缩和排气行程中，飞轮释放能量又把曲轴的旋转运动转化成活塞的直线运动。
曲柄连杆机构是发动机实现工作循环，完成能量转换的主要运动零件。
机体组曲轴箱气缸体气缸垫气缸盖气缸油道和水道油底壳1-第一道气环2-第二道气环3-油环4-活塞销5-活塞6-连杆7-连杆螺栓8-连杆轴瓦9-连杆盖连杆活塞组曲轴飞轮组1-曲轴2-主轴承上下轴瓦3-中间轴承上下轴瓦4-止推片5-圆柱销6-齿环1-凸轮轴2-气门弹簧3-进气门4-排气门5-气缸盖6-气缸7-缸体8-活塞9-连杆10-曲轴11-曲轴齿形带轮12-张紧轮13-齿形带14-凸轮轴齿形带轮配气机构组成四行程发动机都采用气门式配气机构。
公司发动机采用顶置气门、顶置凸轮轴式配气机构，曲轴驱动凸轮轴，凸轮轴驱动气门包含气门组、气门传动组、气门驱动组功用它按照气缸的工作顺序和工作过程的要求，准时地开闭进、排气门、向气缸供给可燃混合气（汽油机）或新鲜空气（柴油机）并及时排出废气，进饱排净，实现换气过程。
可燃混和气被气缸吸进越多，发动机的功率就越大。
当进、排气门关闭时，保证气缸密封。
配气机构的类型1、按气门的布置气门顶置式气门侧置式2、按凸轮轴的布置位置下置式中置式上置式3、按曲轴与凸轮轴的传动方式齿轮传动链条传动皮带传动4、按每气缸气门数目：二气门式四气门式1-气门2-气门弹簧3-气门弹簧座4-锁片5-气门导管气门组气门驱动组1-调整螺母2-气门弹簧座3-气门弹簧4-气门导管5-气门6-摇臂7-摇臂轴8-凸轮曲轴正时齿形带轮中间轴齿形带轮张紧轮凸轮轴正时齿形带轮凸轮轴正时皮带曲轴曲轴正时齿轮活塞凸轮轴正时齿轮气门传动组TU3JPK 配气相位图供给系统空气供给装置排气系统电控燃油控制系统供油装置电子控制装置点火装置排气消声装置排气净化装置空气与雾化后的汽油充分混合形成可燃混合气，提供给发动机，并对可燃混合气的供给量及其浓度进行有效的控制，使发动机在各种工况下都能连续、稳定运转，作功后将废气排入大气供油系统1-燃油箱2-油泵3-滤清器4-压力调节器5-喷油器组成：油箱、油泵、汽油滤清器、压力调节器、喷油器、汽油吸收装置、防撞开关等作用：储存、过滤和输送燃油空气进给装置组成：进气管、空气滤清器、节气门体、怠速控制器作用：滤清、调节、分配排气装置组成：排气管、催化器、消声器燃烧后产生的废气排入大气中。
作用：将发动机燃烧作功后产生的废气，按照汽车排放法规的要求，排入大气中。
1-前排气管2-催化器3-中排气管4-消声器排气的净化无害气体二氧化碳CO2水蒸气H 2O 氮气N 2有害气体一氧化碳CO 碳氢化合物HC 氮氧化物NO x 三元催化器点火系统组成按时在火花塞电极间产生电火花的全部设备称为点火系，点火系通常由蓄电池、发电机、分电器、点火线圈和火花塞等组成。
功能在汽油机中，气缸内的可燃混合气是靠电火花点燃的，为此在汽油机的气缸盖上装有火花塞，火花塞头部伸入燃烧室内。
按照发动机的点火顺序，在一定地时刻供给火花塞以足够的能量的高压电，使其两极间产生电火花，点燃混合气，使发动机做功。
微机控制无分电器电子点火系统－－双缸同时点火系统电喷发动机点火系统空气加热电阻电动汽油泵汽油喷嘴点火线圈碳罐排放阀怠速控制阀蓄电池空气温度传感器水温传感器节气门位置传感器发动机转速/曲轴相位传感器进气压力传感器车速传感器氧传感器空调压缩机故障接口故障诊断灯转速表电喷系统计算机输入输出关系图ECU润滑系统组成主要组成件：油底壳、机油泵、机油滤清器、油道、阀门作用向作相对运动的零件表面输送定量的清洁润滑油，以实现液体摩擦，减小摩擦阻力，减轻机件的磨损。
并对零件表面进行清洗和冷却。
气缸壁和活塞环上的油膜还能提高气缸的密封性1-机油收集器2-机油泵3-机油滤清器4-机油压力传感器5-主油道6-摇臂轴7-凸轮轴TU 发动机润滑油路示意图摇臂轴凸轮轴轴承5凸轮轴轴承4凸轮轴轴承3凸轮轴轴承2凸轮轴轴承1主轴颈1主轴颈2主轴颈3主轴颈4主轴颈5连杆颈4连杆颈1连杆颈2连杆颈3主油道油底壳机油泵机油滤清器限压阀机油收集器冷却系统组成风冷系：使高温零件的热量直接散入大气而进行冷却的一系列装置水冷系：先将热量传给水，再散入大气而进行冷却的一系列装置强制循环式水冷系：用水泵强制地使水（或冷却液）在冷却系中进行循环流动通常由冷却水套、水泵、风扇、水箱、节温器等组成。
作用将受热零件吸收的部分热量及时散发出去，保证发动机在最适宜的温度（89～97℃）状态下工作。
