2024版高考物理一轮复习专题基础练专题八静电场专题综合检测作业课件
1_专题八 电场(资料包word版)
曲一线 2023版《5年高考3年模拟》B版

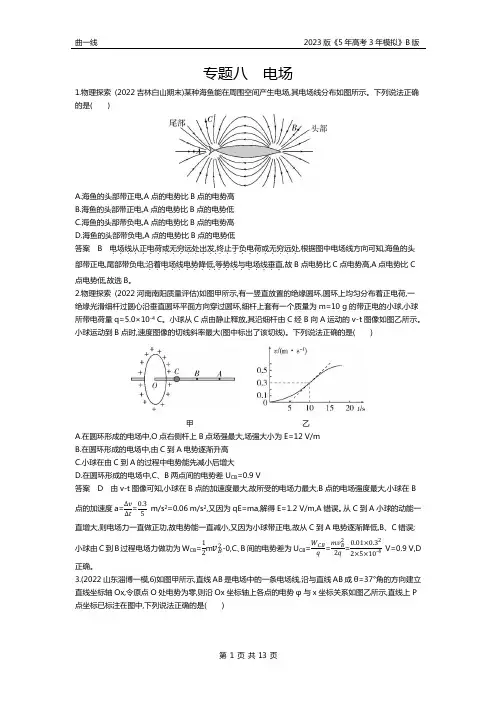

第 1 页 共 13 页 专题八 电场
1.物理探索 (2022吉林白山期末)某种海鱼能在周围空间产生电场,其电场线分布如图所示。下列说法正确的是( )
A.海鱼的头部带正电,A点的电势比B点的电势高
B.海鱼的头部带正电,A点的电势比B点的电势低
C.海鱼的头部带负电,A点的电势比B点的电势高
D.海鱼的头部带负电,A点的电势比B点的电势低
答案 B 电场线从正电荷或无穷远处出发．．．．．．．．．．．．．．,．终止于负电荷或无穷远处．．．．．．．．．．．,根据图中电场线方向可知,海鱼的头部带正电,尾部带负电;沿着电场线电势降低．．．．．．．．．,．等势线与电场线垂直．．．．．．．．．,故B点电势比C点电势高,A点电势比C点电势低,故选B。
2.物理探索 (2022河南南阳质量评估)如图甲所示,有一竖直放置的绝缘圆环,圆环上均匀分布着正电荷,一绝缘光滑细杆过圆心沿垂直圆环平面方向穿过圆环,细杆上套有一个质量为m=10 g的带正电的小球,小球所带电荷量q=5.0×10-4 C。小球从C点由静止释放,其沿细杆由C经B向A运动的v-t图像如图乙所示。小球运动到B点时,速度图像的切线斜率最大(图中标出了该切线)。下列说法正确的是( )
甲 乙
A.在圆环形成的电场中,O点右侧杆上B点场强最大,场强大小为E=12 V/m
B.在圆环形成的电场中,由C到A电势逐渐升高
C.小球在由C到A的过程中电势能先减小后增大
D.在圆环形成的电场中,C、B两点间的电势差UCB=0.9 V
答案 D 由v-t图像可知,小球在B点的加速度最大,故所受的电场力最大,B点的电场强度最大,小球在B点的加速度a=Δ𝑣Δ𝑡=0.35 m/s2=0.06 m/s2,又因为qE=ma,解得E=1.2 V/m,A错误。从C到A小球的动能一直增大,则电场力一直做正功,故电势能一直减小,又因为小球带正电,故从C到A电势逐渐降低,B、C错误;小球由C到B过程电场力做功为WCB=12m𝑣𝐵2-0,C、B间的电势差为UCB=𝑊𝐶𝐵𝑞=𝑚𝑣𝐵22𝑞=0.01×0.322×5×10-4 V=0.9 V,D正确。
高考物理一轮复习 第八章 专题6 电学设计性实验的处理备考典题精炼 粤教版 (2)
1 第八章 专题6 电学设计性实验的处理
(课时活页卷)
一、单项选择题
（经典题）1．如图所示，用伏安法测电阻，若电流表内阻1 Ω，电压表内阻5000 Ω，Rx约为10 Ω，则下图中哪个测量结果较为准确？测量值比真实值偏大还是偏小(
)
A．甲电路，偏大 B．甲电路，偏小
C．乙电路，偏大 D．乙电路，偏小
【答案】 B
【解析】 RVRx＝500，RxRA＝10，所以RVRx>RxRA，应采用电流表外接法，由于电压表分流，使IA>Ix，Rx的测量值比真实值偏小．
2．分别用图(a)、(b)两种电路测量同一未知电阻的阻值．图(a)中两表的示数分别为3
V、4mA，图(b)中两表的示数分别为4 V、3.9 mA，则待测电阻Rx的真实值为( )
A．略小于1 kΩ B．略小于750 Ω
C．略大于1 kΩ D．略大于750 Ω
【答案】 D
【解析】 先判断采用的测量方法，由于在两种不同的接法中电压表的示数变化大，说明测量的是小电阻，这样电流表分压较大，应该采用(a)图进行测量比较准确．(a)图中测量值较真实值偏小．
（2013.广东梅州中学月考）3．先后按图中甲、乙所示电路测同一未知电阻的阻值Rx，已知两电路的路端电压恒定不变，若按图甲所示电路测得电压表示数为6 V，电流表示数为2 mA，那么按图乙所示电路测得的结果应为( )
A．电压表示数为6 V，电流表示数为2 mA 2 B．电压表示数为6 V，电流表示数小于2 mA
C．电压表示数小于6 V，电流表示数小于2 mA
D．电压表示数小于6 V，电流表示数大于2 mA
【答案】 D
【解析】 按图甲所示电路测得电压表示数为6 V，则有U＝6 V，电流表示数为2 mA，由欧姆定律得：U＝I1(Rx＋RA)．按图乙所示电路测量，电压表示数小于电压U，即小于6 V，由于Rx与电压表并联的电阻R并小于Rx，故电流表的示数大于I1＝2 mA，选项D正确．
2020-2021高中物理学业水平考试复习训练：演练测评 专题八 电磁现象与规律(1-1)
学必求其心得，业必贵于专精

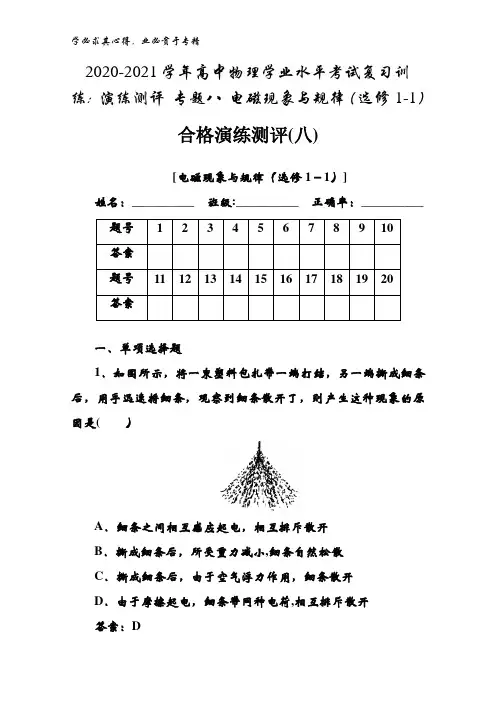

2020-2021学年高中物理学业水平考试复习训练：演练测评 专题八 电磁现象与规律（选修1-1）
合格演练测评(八)
[电磁现象与规律（选修1－1）]
姓名：__________ 班级:__________ 正确率：__________
题号 1 2 3 4 5 6 7 8 9 10
答案
题号 11 12 13 14 15 16 17 18 19 20
答案
一、单项选择题
1．如图所示，将一束塑料包扎带一端打结，另一端撕成细条后，用手迅速捋细条，观察到细条散开了，则产生这种现象的原因是( ）
A．细条之间相互感应起电，相互排斥散开
B．撕成细条后，所受重力减小,细条自然松散
C．撕成细条后，由于空气浮力作用，细条散开
D．由于摩擦起电，细条带同种电荷,相互排斥散开
答案：D 学必求其心得，业必贵于专精
2．两个相同的金属小球M、N，带电量分别为－4q和＋2q。两球接触后分开，M、N的带电量分别为( )
A．＋3q，－3q B．－2q，＋4q
C．＋2q，－4q D．－q,－q
答案:D
3．关于静电的利用和防范，以下说法正确的是( )
A．没有安装避雷针的建筑物一定会被雷电击毁
B．油罐车行驶途中车尾有一条铁链拖在地上，避免产生电火花引起爆炸
C．飞机起落架的轮胎用绝缘橡胶制成，可防止静电积聚
D．手术室的医生和护士都要穿绝缘性能良好的化纤制品，可防止麻醉药燃烧
答案：B
4．关于点电荷,下列说法中不正确的是( )
A．点电荷是一个带有电荷的几何点，它是实际带电体的抽象化，是一种理想化的模型
B．点电荷自身不一定很小，所带电荷量不一定很少
C．体积小于1 mm3的带电体就是点电荷
D．体积大的带电体,只要满足一定的条件也可以看成点电荷
答案:C
5．真空中，距离为r，带电量均为q的两个点电荷间的库仑力大小为F.若将它们的电荷量都增大到2q，距离增大到2r，则它们之间的库仑力大小为( ） 学必求其心得，业必贵于专精
高考物理模拟试题汇编与解析专题八 电场

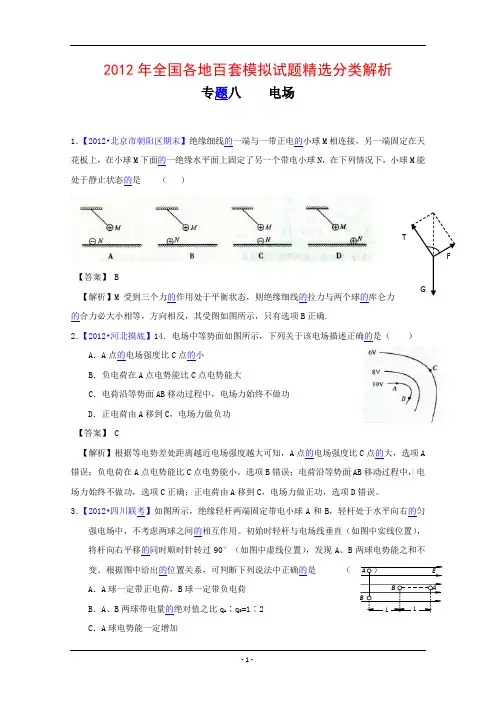

- 1 - 2012年全国各地百套模拟试题精选分类解析
专题八 电场
1．【2012•北京市朝阳区期末】绝缘细线的一端与一带正电的小球M相连接，另一端固定在天花板上，在小球M下面的一绝缘水平面上固定了另一个带电小球N，在下列情况下，小球M能处于静止状态的是 （ ）
【答案】 B
【解析】M受到三个力的作用处于平衡状态，则绝缘细线的拉力与两个球的库仑力的合力必大小相等，方向相反，其受图如图所示，只有选项B正确.
2．【2012•河北摸底】14．电场中等势面如图所示，下列关于该电场描述正确的是（ ）
A．A点的电场强度比C点的小
B．负电荷在A点电势能比C点电势能大
C．电荷沿等势面AB移动过程中，电场力始终不做功
D．正电荷由A移到C，电场力做负功
【答案】 C
【解析】根据等电势差处距离越近电场强度越大可知，A点的电场强度比C点的大，选项A错误；负电荷在A点电势能比C点电势能小，选项B错误；电荷沿等势面AB移动过程中，电场力始终不做功，选项C正确；正电荷由A移到C，电场力做正功，选项D错误。
3．【2012•四川联考】如图所示，绝缘轻杆两端固定带电小球A和B，轻杆处于水平向右的匀强电场中，不考虑两球之间的相互作用。初始时轻杆与电场线垂直（如图中实线位置），将杆向右平移的同时顺时针转过90°（如图中虚线位置），发现A、B两球电势能之和不变。根据图中给出的位置关系，可判断下列说法中正确的是 （ ）
A．A球一定带正电荷，B球一定带负电荷
B．A、B两球带电量的绝对值之比qA∶qB=1∶2
C．A球电势能一定增加 L L A A
B B E G F T
- 2 - D．电场力对A球和B球都不做功
【答案】 B
【解析】根据题述，两球一定带异号电荷，但哪个球带正电不能确定，哪个球电势能增加不能确定，选项AC错误；由于A球沿电场线方向移动位移是B球的2倍，电场力对A球和B球都做功，而A、B两球电势能之和不变，根据电场力做功与电势能的关系可知，A、B两球带电量的绝对值之比qA∶qB=1∶2，选项B正确D错误。
高考物理一轮复习 第八章 微专题58 两类“U——I图像”的理解练习(含解析)教科版-教科版高三全册
word
1 / 5 微专题58 两类“U——I图像〞的理解
1．(2020·山东德州市月考)图1甲为某电源的U－I图线，图乙为某小灯泡的U－I图线，如此如下说法中正确的答案是( )
图1
A．电源的内阻为0.5Ω
B．小灯泡的电阻随着功率的增大而减小
C．当小灯泡两端的电压为0.5V时，它的电阻约为16Ω
D．把电源和小灯泡组成闭合回路，小灯泡的功率约为3W
2．(多项选择)(2019·黑龙江哈尔滨市联考)如图2所示的U－I图像中，直线Ⅰ为某电源的路端电压与电流的关系图线，直线Ⅱ为某一电阻R的U－I图线，用该电源直接与电阻R连接成闭合电路，由图像可知( )
图2
A．R的阻值为1.5Ω
B．电源电动势为3V，内阻为0.5Ω
C．电源的输出功率为3.0W
D．电源内部消耗功率为1.5W
3．(多项选择)(2019·江苏苏州市模拟)硅光电池是一种太阳能电池，具有低碳环保的优点．如图3所示，曲线a是该电池在某光照强度下路端电压U和电流I变化的关系图像(电池电动势不变，内阻不是定值)，图线b是某电阻R的U－I图像．在该光照强度下将它们组成闭合回路时，如下说法中正确的答案是( ) word 2 / 5
图3
A．硅光电池的内阻为8Ω
B．硅光电池的总功率为0.4W
C．硅光电池的内阻消耗的热功率为0.32W
D．假设将R换成阻值更大的电阻，硅光电池的输出功率增大
4．(多项选择)如图4甲所示的电路中，不计电表内阻的影响，改变滑动变阻器的滑片位置，测得电压表V1和V2随电流表A的示数变化的实验图像如图乙所示，如此如下说法正确的答案是( )
图4
A．图线a是电压表V1的示数与I的关系图线
B．图线b的延长线一定过坐标原点O
C．图线a、b的交点的横、纵坐标值的乘积等于电阻R0消耗的瞬时功率
D．图线a、b的交点的横、纵坐标值的乘积等于电源的瞬时输出功率
5．(2019·河南驻马店市第一学期期终)两个电路元件L1和L2的伏安特性曲线如图5甲所示．现把二者串联起来接在直流电源上，电源内阻为1Ω，如图乙所示．闭合开关S后，电路中理想电流表A的读数为0.2A，如此电源的电动势和元件L2此时的电功率分别是( )
2021届高三物理必修第三册寒假复习常规专题测试(八)电场中力和能的性质
1 2020-2021学年度高三物理寒假复习常规专题测试
（八）电场中力和能的性质
1.如图所示，将一带电小球A通过绝缘细线悬挂于O点，细线不能伸长.现要使细线偏离竖直方向30°角，可在O点正下方的B点放置带电荷量为的点电荷，且连线垂直于；也可在O点正下方C点放置带电荷量为的点电荷，且处于同一水平线上.则为( )
A.1 B. C. D.
2.如图所示，在电场中有两点，则下列说法中正确的是( )
A.M点的电势比N点的电势高
B.M点的电场强度比N点的电场强度大
C.正点电荷在M点的电势能比在N点的电势能大
D.负点电荷从M点运动到N点，电场力不做功
3.如图甲所示，在两点固定两个电荷量相等的点电荷，以连线的中点为坐标原点，沿中垂线方向建立x轴，x轴上各点的电场强度大小E随坐标x的变化关系如图乙所示，下列说法正确的是( )
A.两点电荷可能是异种电荷 2 B.x轴所在的平面为其等势面
C.在x轴上某位置无初速度释放一点电荷，该电荷可能做往复运动
D.在靠近原点O处由静止释放一点电荷，其电势能一定先增加
4.如图所示为某静电场中x轴上各点电势φ的分布图，一个带电粒子仅在静电力作用下从坐标原点O沿x轴正方向运动，则( )
A.粒子一定带正电 B.粒子一定带负电
C.粒子从运动到，加速度先增大后减小 D.粒子从运动到，加速度先减小后增大
5.如图所示，在水平方向的匀强电场中，一绝缘细绳的一端固定在O点，另一端系一带正电的小球，小球在重力、电场力、绳子的拉力作用下在竖直平面内做圆周运动，小球所受的电场力大小等于重力大小.比较这四点，小球( )
A.在最高点a处的动能最小
B.在最低点c处的机械能最小
C.在水平直径右端b处的机械能最大
D.在水平直径左端d处的机械能最大
6.如图所示，质量为m、电荷量为q的小球在电场强度E的匀强电场中，以初速度沿直线做匀变速运动，直线与水平面的夹角为30°，若小球在初始位置的电势能为零，重力加速度为g，则下列说法中正确的是( )
2023届高考物理一轮复习--简明精要的考点归纳与方法指导--专题六 功能关系（八大考点）
2023年高考物理一轮复习--简明精要的考点归纳与方法指导
专题六 功能关系（八大考点）
考点一 功的正负判断和大小计算
1.功的正负判断方法
(1)恒力功的判断:依据力与位移方向的夹角来判断。
(2)曲线运动中功的判断:
(3)依据能量变化来判断:功是能量转化的量度,若有能量转化,则必有力对物体做功。此法常用于两个相联系的物体之间的相互作用力做功的判断。
2.恒力功的计算方法
3.总功的计算方法
方法一:先求合力F合,再用W总=F合lcos α求功,此法要求F合为恒力。 方法二:先求各个力做的功W1、W2、W3、…,再应用W总=W1+W2+W3+…求总功,注意代入“+”“-”再求和。
4.变力做功的计算方法
方法
常见情境
方法概述
微元法
将物体的位移分割成许多小段,因小段很小,每一小段上作用在物体上的力可以视为恒力,这样就将变力做功转化为在无数个无穷小的位移方向上的恒力所做功的代数和。此法在中学阶段,常应用于求解大小不变、方向改变的变力做功问题
平均
力法 在求解变力做功时,若物体受到的力方向不变,而大小随位移呈线性变化,即力均匀变化,则可以认为物体受到一大小为F=F1+F22的恒力作用,F1、F2分别为物体初、末态所受到的力,然后用公式W=Flcos α求此力所做的功
图像法
在F-x图像中,图线与x轴所围“面积”的代数和就表示力F在这段位移所做的功,且位于x轴上方的“面积”为正,位于x轴下方的“面积”为负,但此方法只便于求图线所围图形规则的情况(如三角形、矩形、圆等规则的几何图形)
化变力
为恒力
在F-x图像中,图线与x轴所围“面积”的代数和就表示力F在这段位移所做的功,且位于x轴上方的“面积”为正,位于x轴下方的“面积”为负,但此方法只便于求图线所围图形规则的情况(如三角形、矩形、圆等规则的几何图形) 用W=
Pt计算
这是一种等效代换的观点,用W=Pt计算功时,必须满足变力的功率是不变的这一条件
高考物理一轮复习教案： 电路的基本概念和规律 Word版含解析
知识的力量Tel:页眉页脚双击鼠标左键删除 专题八 恒定电流
考纲展示 命题探究
考点一 电路的基本概念和规律
基础点
知识点1 电流和电阻
1．电流
(1)形成
①导体中有能够自由移动的电荷。
②导体两端存在电压。
(2)方向：规定为正电荷定向移动的方向。电流是标量。
(3)定义式：I＝qt。
(4)微观表达式I＝nqSv。
(5)单位：安培(安)，符号A,1 A＝1 C/s。
2．电阻
(1)定义式：R＝UI。
(2)物理意义：导体的电阻反映了导体对电流的阻碍作用。
3．电阻定律
(1)内容：同种材料的导体，其电阻R与它的长度成正比，与它的横截面积成反比，导体的电阻与构成它的材料有关。
(2)表达式：R＝ρlS。
4．电阻率
(1)计算式：ρ＝RSl，单位：Ω·m。
(2)物理意义：反映导体的导电性能，是表征材料性质的物理量。
(3)电阻率与温度的关系。
①金属：电阻率随温度升高而增大。
②半导体：电阻率随温度升高而减小。
知识的力量Tel:页眉页脚双击鼠标左键删除 ③一些合金：几乎不受温度的影响。
④超导体：当温度降低到绝对零度附近时，某些材料的电阻率突然减小为零，成为超导体。
知识点2 欧姆定律和伏安特性曲线
1．欧姆定律
(1)内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。
(2)表达式：I＝UR。
(3)适用范围
①金属导电和电解液导电(对气体导电不适用)。
②纯电阻电路(不含电动机、电解槽的电路)。
2．导体的伏安特性曲线
(1)I-U图线：以电流为纵轴、电压为横轴画出导体上的电流随电压的变化曲线，如图所示。
(2)比较电阻的大小：图线的斜率IU＝1R，图中R1＞R2(选填“＞”“＜”或“＝”)。
(3)线性元件：伏安特性曲线是直线的电学元件，适用于欧姆定律。
(4)非线性元件：伏安特性曲线为曲线的电学元件，不适用于欧姆定律。
知识点3
电功、电功率、焦耳定律
高中物理-第一篇 专题八 第17讲 电学实验
第17讲 电学实验
[保分基础练]
1．(2022·北京市东城区高三期末)(1)某实验小组想要测定某种金属的电阻率，他们选取了该材料一段粗细均匀的金属丝进行粗测，选用多用电表“×1”欧姆挡测量其阻值，示数如图．读出金属丝的电阻值为________Ω.
(2)已知实验中所用的滑动变阻器阻值范围为0～10 Ω，电流表内阻约几欧，电压表内阻约
20 kΩ.电源为干电池组，则以下电路图中应当采用________(选填“甲”或“乙”)电路进行实验．但用该电路测量电阻的结果仍然会有误差，会比真实值偏________．
(3)实验正确操作获得金属丝的长度L、直径D、电流表读数I、电压表读数U，则此材料电阻率的表达式为ρ＝__________(用题中字母表示)．
2.(2022·辽宁营口市高三期末)某兴趣小组想测量电阻Rx的阻值(约为1千欧)
(1)该小组设计了如图所示的电路图，其中电流表满偏电流为I0，内阻为RA.在该实验中，认为当变阻器的滑片P不动时，无论电阻箱的阻值如何增减，a、P两点间的电压保持不变；请从下列滑动变阻器中选择最恰当的是______(填“A”“B”或“C”)；
A．变阻器A(0～2 000 Ω)
B．变阻器B(0～200 Ω)
C．变阻器C(0～5 Ω)
(2)连接好线路后，先将变阻器滑片P调到最左端，并将电阻箱R的阻值调到________(填“0”或“最大”)，然后闭合开关S，调节P，使电流表满偏，此后滑片P保持不动； (3)在保证滑动变阻器滑片不动的前提下，调节电阻箱R的阻值，记录多组电阻箱R的阻值和对应的电流值，以R为横坐标、1I为纵坐标进行描点、连线得到一条倾斜直线，已知该直线的斜率为k，则待测电阻Rx＝________(用题中给出的字母表示)．
3．(2022·江苏泰州市高三期末)图甲为某同学测量一节干电池的电动势和内电阻的电路图．
(1)若电路中电阻箱R1的示数如图乙所示，其阻值为________ Ω.
高考物理二轮复习 专题检测(八)巧用“能量观点”解决
1 专题检测（八） 巧用“能量观点”解决力学选择题
1．如图所示，质量、初速度大小都相同的A、B、C三个小球，在同一水平面上，A球竖直上抛，B球以倾斜角θ斜向上抛，空气阻力不计，C球沿倾角为θ的光滑斜面上滑，它们上升的最大高度分别为hA、hB、hC，则(
)
A．hA＝hB＝hC B．hA＝hB
C．hA＝hB>hC D．hA＝hC>hB
解析：选D A球和C球上升到最高点时速度均为零，而B球上升到最高点时仍有水平方向的速度，即仍有动能。对A、C球由机械能守恒得mgh＝12mv02，得h＝v022g。对B球由机械能守恒得mgh′＋12mvt2＝12mv02，且vt′≠0，所以hA＝hC>hB，故D正确。
2．(2018届高三·河北五校联考)取水平地面为重力势能零点。一物块从某一高度水平抛出，在抛出点其动能为重力势能的3倍。不计空气阻力。该物块落地时的速度方向与水平方向的夹角为( )
A.π8 B.π6
C.π4 D.π3
解析：选B 平抛运动过程中，物体的机械能守恒，初始状态时动能为势能的3倍，而落地时势能全部转化成动能，可以知道平抛运动过程初动能与落地瞬间动能之比为3∶4，那么落地时，水平速度与落地速度的比值为3∶2，那么落地时速度与水平方向的夹角为π6，A、C、D错，B对。
3.如图所示，在轻弹簧的下端悬挂一个质量为m的小球A，若将小球A从弹簧原长位置由静止释放。小球A能够下降的最大高度为h。若将小球A换为质量为2m的小球B，仍从弹簧原长位置由静止释放，则小球B下降h时的速度为(已知重力加速度为g，且不计空气阻力)( )
A.2gh B.gh
C. gh2 D．0
解析：选B 质量为m的小球A，下降到最大高度h时，速度为零，重力势能转化为弹簧弹性势能，即Ep＝mgh，质量为2m的小球下降h时，根据功能关系有2mgh－Ep＝12(2m)v2， 2 解得v＝gh，选项B正确。
