气浮分类
气浮法设计计算
气浮法设计计算一．气浮法分类及原理处理方法按产气方式分类常用方式原 理气 浮 法气浮法压力溶气 全溶气气浮法部分回流溶气气浮法用水泵将废水提升到溶气罐，加压至0.3~0.55MPa （表压）同时注入压缩空气，使之过饱和。
然后瞬间减压，骤然释放出大量密集的微细气泡，从而使气泡和被去除物质的结合体迅速分离，上浮至水面。
气浮法细碎空气 喷射气浮法叶轮气浮法（韦姆科气浮法）利用高速喷射的水流或高速旋转的叶轮，将吸入水中的空气剪切成微细气泡，从而使气泡与被去除物质的结合体迅速上浮与水分离。
二．气浮法设计参数全溶气气浮法 部分回流溶气气浮法1流 程 示 意 图2 进水水质 pH=6.5~8.5含油量<100mg/l pH=6.5~8.5含油量<100mg/l3投加药剂（品种和数量根据实际水质筛选决定） 聚合铝25~35mg/l 或硫酸铝60~80mg/l 或聚合铁15~30mg/l 或有机高分子凝聚剂1~10mg/l 聚合铝15~25mg/l 或硫酸铝40~60mg/l 或聚合铁10~20mg/l 或有机高分子凝聚剂1~8mg/l 4混凝反应管道和水泵混合无反应室管道混合，阻力损失≥0.3m 或机械混合，搅拌浆叶线速度0.5m/s 左右，混合时间气 浮 方式参 数 序 号三．气浮法设计计算四．不同温度下的K T值和736K T值例：2×75m3 / h气浮池气浮池设置在絮凝池侧旁，沉淀池上方。
气浮类型较多，有全部压力溶气气浮、分散空气气浮、电解凝聚气浮、内循环射流气浮等，这里选择适用于城镇给水处理的部分回流压力溶气气浮。
气浮适用于含藻类及有机杂质、水温较低、常年浊度低于100NTU的原水；它依靠微气泡粘附絮粒，实现絮粒强制性上浮，达到固、液分离，由于气泡的重度远小于水，浮力很大，促使絮粒迅速上浮，提高固、液分离速度。
气浮依靠无数微气泡去粘附絮粒，对絮粒的重度、大小要求不高，能减少絮凝时间，节约混凝剂量；带气絮粒与水的分离速度快，单位面积产水量高，池容及占地减少，造价降低；气泡捕足絮粒的机率很高，跑矾花现象很少，有利于后级滤池延长冲洗周期，节约水耗；排渣方便，浮渣含水率低，耗水量小；池深浅，构造简单，可随时开、停，而不影响出水水质，管理方便。
工业废水处理技术(气浮详细)
哈尔滨工业大学
24
（3）涡凹气浮的优点
根据处理水量的不同决定曝气机台数，每台曝气机只有1.12.2k.w,刮泥板马达仅为0.75-2.2kw,整套涡凹气浮设备所消 耗的动力极小，仅相当于传统溶气气浮的1/5-1/8， 槽内没有需要维修的部件设备整体性好，安装方便 气泡直径可以根据情况进行调整 节省运行费用40%—90%，节省占地面积40%—60%，5-500m3/h 的涡凹气浮机设备的安装面积仅有10-110m2 不需要循环泵、空压机、喷嘴、压力容器 不需要校准空气控制阀 不需要絮凝剂预先混合槽
哈尔滨工业大学 29
（4）工艺优势
净化池浅，但留有足够的浮渣储备空间，特别适用高浓度 污水的处理 ，处理能力大。 占地面积小，可架空 。 水位及刮渣深度均可调，流量适应范围大，刮起的浮渣含 固率高。 拼装式结构，便于运输，安装和搬迁。 均衡消能系统全不锈钢结构，无运动部件，不需清洗，不 需维护，不会堵塞。 由于微气泡直径极小，密度极高，能充分捕捉极细小的悬 浮物，不需事先将它们聚凝为很大的矾花，故可大大减少 投药量，一些场合下甚至可不投药运行，极大的降低了运 哈尔滨工业大学 行成本 。
4）气浮池设计
气固比：溶解空气量（A)与原水中悬浮物的含量（S）的比值。
A 经减压释放的溶解空气总量 a= = S 原水带入的悬浮固体总量
a.气固比的两种表示方法
分离比重小于水的液态悬浮物，a采用体积比计算； 分离比重大于水的固态悬浮物，a采用质量比计算；
哈尔滨工业大学 15
4）气浮池设计 b. a采用质量比计算公式
哈尔滨工业大学 12
4）气浮池设计 气浮分离装置：平流式，竖流式（P533图） 反应-气浮池；反应-气浮-沉淀池；反应-气浮-过滤 5）平流矩形气浮池设计
气浮法的分类和适用范围
⑴分类：
①电解⽓浮法：运⾏时借助电极解作⽤，在两个电极区不断产⽣氢、氧和氯⽓等微⽓泡，废⽔中的悬浮颗粒黏附于⽓泡上上浮到⽔
⾯⽽被去除。
⼯艺简单，设备⼩，但电耗⼤。
②散⽓⽓浮法：是空⽓通过微细孔扩散装置或微孔管或叶轮后，以微⼩⽓泡的形式分布在污⽔中进⾏⽓浮处理的过程。
优点：简单易⾏。
缺点：⽓泡较⼤，⽓浮效果不好。
③溶⽓⽓浮法：
包括加压溶⽓⽓浮和溶⽓真空⽓浮，加压溶⽓⽓浮是空⽓在加压条件下溶于⽔中，⽽在常压下析出。
（国内外较常⽤） 溶⽓真空⽓浮是空⽓在常压或加压条件下溶于⽔中，在负压条件下析出。
⑵（⽓浮法）适⽤范围：
①分离悬浮油和乳化油
②可代替活性污泥法的⼆沉池对曝⽓池出流混合液进⾏固液分离
③可分离⼯业废⽔中的有⽤物质（如纸浆）
④可分离以分⼦或离⼦状态存在的物质（如⾦属离⼦、表⾯活性物质等）。
气浮的分类
气浮的分类气浮是一种重要的机械分离技术，广泛应用于化工、制药、电子、环保等领域。
根据气浮装置的不同分类方式，可以将气浮分为以下几类。
一、按气浮装置的工作原理分类1.压缩气浮压缩气浮是指利用压缩空气在气浮设备内形成高速气流，将悬浮于水中的微小颗粒或气泡带到水面上形成浮渣，从而实现杂质分离的过程。
压缩气浮装置的优点是操作简单，维护方便，处理效率高，但在处理高浓度水体时可能会出现泡沫溢出等问题。
2.溶解气浮溶解气浮是指将气体（通常是空气）通过气浮设备的溶气器溶解于水中，形成微小气泡，这些气泡在水中上升时带着悬浮颗粒一起浮到水面上，形成浮渣。
溶解气浮装置的优点是处理效率高，能够同时去除悬浮颗粒和溶解气体，但需要专业的操作技能和较高的投资成本。
3.真空气浮真空气浮是指在气浮设备内建立一定的真空环境，使水中的微小颗粒或气泡在负压作用下快速升到水面上形成浮渣。
真空气浮装置的优点是处理效率高，能够去除微小颗粒和溶解气体，但需要专业的操作技能和较高的投资成本。
二、按气浮设备的结构分类1.板式气浮板式气浮是指在气浮池内设置一系列平行排列的板块，通过压缩空气或溶解气体在板间产生气泡，将悬浮颗粒或气泡带到水面上形成浮渣。
板式气浮装置的优点是结构简单，操作方便，处理效率高，但需要占用较大的场地。
2.圆盘式气浮圆盘式气浮是指在气浮池内设置一系列旋转的圆盘，通过圆盘周边的喷气口产生气泡，将悬浮颗粒或气泡带到水面上形成浮渣。
圆盘式气浮装置的优点是可以处理大量水体，处理效率高，但需要较高的投资成本。
3.微型气浮微型气浮是指在气浮池内设置微型气泡发生器，通过微型气泡的浮力作用将悬浮颗粒或气泡带到水面上形成浮渣。
微型气浮装置的优点是结构紧凑，占地面积小，处理效率高，但处理量较小。
四、按气浮的应用领域分类1.水处理气浮技术在水处理领域的应用非常广泛，可以用于去除水中的悬浮颗粒、油脂、颜色、臭味等污染物。
2.污泥处理气浮技术可以将污泥中的微小颗粒和气泡带到水面上形成浮渣，从而实现污泥的快速脱水和减量处理。
气浮的原理和种类分析
气浮的原理和种类总体来说，气浮是一个传统的工艺手段，其工作主要由四大部分完成：1，溶气过程 2释气过程3，溶气水和原水接触和分离的过程4，原水水质调整的过程。
气浮的发展也就是上述四个过程不断进步的结果。
1、基本概念气浮处理法就是向废水中通人空气，并以微小气泡形式从水中析出成为载体，使废水中的乳化油、微小悬浮颗粒等污染物质粘附在气泡上，随气泡一起上浮到水面，形成泡沫一气、水、颗粒（油）三相混合体，通过收集泡沫或浮渣达到分离杂质、净化废水的目的。
浮选法主要用来处理废水中靠自然沉降或上浮难以去除的乳化油或相对密度接近于1的微小悬浮颗粒。
2、气浮的基本原理1、带气絮粒的上浮和气浮表面负荷的关系粘附气泡的絮粒在水中上浮时，在宏观上将受到重力G浮力F等外力的影响。
带气絮粒上浮时的速度由牛顿第二定律可导出，上浮速度取决于水和带气絮粒的密度差，带气絮粒的直径（或特征直径）以及水的温度、流态。
如果带带气絮粒中气泡所占比例越大则带气絮粒的密度就越小；而其特征直径则相应增大，两者的这种变化可使上浮速度大大提高。
然而实际水流中；带气絮粒大小不一，而引起的阻力也不断变化，同时在气浮中外力还发生变化，从而气泡形成体和上浮速度也在不断变化。
具体上浮速度可按照实验测定。
根据测定的上浮速度值可以确定气浮的表面负荷。
而上浮速度的确定须根据出水的要求确定。
2、水中絮粒向气泡粘附如前所述，气浮处理法对水中污染物的主要分离对象，大体有两种类型即混凝反应的絮凝体和颗粒单体。
气浮过程中气泡对混凝絮体和颗粒单体的结合可以有三种方式，即气泡顶托，气泡裹携和气粒吸附。
显然，它们之间的裹携和粘附力的强弱，即气、粒（包括絮废体）结合的牢固程度与否，不仅与颗粒、絮凝体的形状有关，更重要的受水、气、粒三相界面性质的影响。
水中活性剂的含量，水中的硬度，悬浮物的浓度，都和气泡的粘浮强度有着密切的联系。
气浮运行的好坏和此有根本的关联。
在实际应用中质须调整水质。

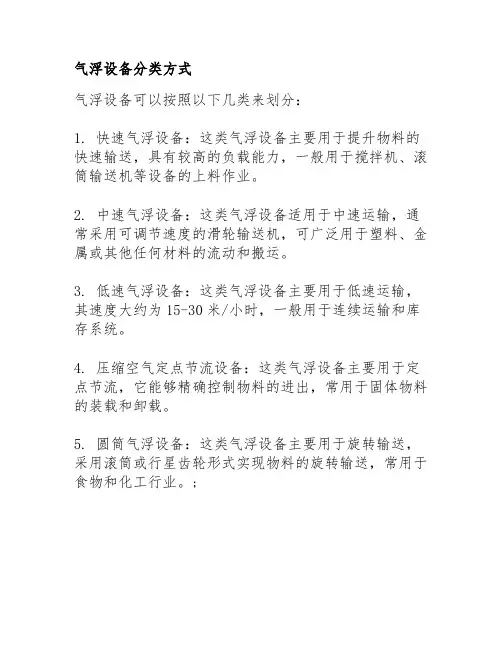

气浮设备分类方式
气浮设备分类方式
气浮设备可以按照以下几类来划分：
1. 快速气浮设备：这类气浮设备主要用于提升物料的快速输送，具有较高的负载能力，一般用于搅拌机、滚筒输送机等设备的上料作业。
2. 中速气浮设备：这类气浮设备适用于中速运输，通常采用可调节速度的滑轮输送机，可广泛用于塑料、金属或其他任何材料的流动和搬运。
3. 低速气浮设备：这类气浮设备主要用于低速运输，其速度大约为15-30米/小时，一般用于连续运输和库存系统。
4. 压缩空气定点节流设备：这类气浮设备主要用于定点节流，它能够精确控制物料的进出，常用于固体物料的装载和卸载。
5. 圆筒气浮设备：这类气浮设备主要用于旋转输送，采用滚筒或行星齿轮形式实现物料的旋转输送，常用于食物和化工行业。
;。
气浮法工艺原理及参数设计
水处理气浮工艺分类及参数设计pH=6.5~8.5含油量<100mg/500.014511.70L J2=3.333/2=1.6665≈1.7m扩散段水平倾角α=35°，扩散段高：h K=（1.7－0.7）tan35°=0.7m扩散段容积：V K=〔（1.7＋0.7）/2〕×0.7×2=1.68m3接触区停留时间需大于60s，取t J=90s=1.5min，接触区容积：V J=90×1.5/60=2.25m3接触区底部上升段高：h D=（V J－V K）/F J1=（2.25－1.68）/1.4=0.4m 分离区清水下降流速1.5~2.5mm，取U3=2.5mm/s=9m/h分离区平面面积：F F=Q3/U3=90/9=10m2分离区平面池长方向尺寸：L F=10/2=5m（＜沉淀池长5.5m）气浮池长度方向尺寸：L=5.5m取分离区液深h Y=1.5m，分离区容积：V F=5.5×2×1.5=16.5m3分离区清水下降时间：t F=h Y/U3=1.5/9=0.167h=10min取分离区安全超高h A=0.5m，气浮池高H F=1.5＋0.5=2m复核分离停留时间：t F′=V F/Q3=16.5/90=0.183h=11min，满足停留10~15min的要求，并能满足清水到达池底所需时间。
●溶气泵：溶气水量即回流水量，Q R=RQ3=0.2×75=15m3/h，溶气压力P≈0.45MPa 溶气泵选用不锈钢离心泵，数量3台，2用1备；型号：DFHW50－200/2/5.5，流量：8.8~12.5~16.3m3/h，扬程：51~50~48.5m，电机功率：5.5Kw，外形尺寸：长×宽×高=602×400×425mm●空压机：水中空气溶解量与温度和压力有关，水温20°C，压力0.1MPa（1bar）时空气在水中的饱和溶解度C K=0.0187L气/L水，溶气效率与溶气罐结构、气液传质填料、溶气压力和时间有关。
气浮的原理及类型
气浮的原理及应用一、气浮的基本原理1.1 气浮简介气浮是气浮机的一种简称，也可以作为一种专有名词使用，其主要目的是利用高度分散的微小气泡为载体去粘附废水中疏水性颗粒，将小气泡和颗粒视为一个整体，其整体密度小于水而上浮到水面，从而实现固—液或者液—液别离的过程。
1.2 界面张力与润湿接触角首先介绍几个基本概念。
〔1〕亲水性：如果颗粒易被水润湿，则称该颗粒为亲水性的；〔2〕疏水性：如果颗粒不易被水润湿，则是疏水性的；〔3〕润湿接触角：在静止状态下，当气、液、固三相接触时，气—液界面张力线和固—液界面张力线之间的夹角〔包含液相的〕称为平衡接触角，用θ表示。
具体如图1.1所示。
水对各种物质润湿性的大小，可以利用它们与水的接触角来衡量。
当接触角θ<90时，则该物质为亲水性物质；当θ>90时，则该物质为疏水性物质。
另外，一般疏水性物质的气浮效果较好，而亲水性物质的气浮效果较差。
下面将对悬浮物与气泡的附着条件进行深入的探讨。
1.3 悬浮物与气泡的附着条件按照物理化学的热力学理论，任何体系均存在力图使界面能减少到最小的趋势，下面来具体地分析悬浮物与气泡附着的条件。
气泡与颗粒的作用过程如图1.1所示。
界面能：W = σS；〔其中，S为界面面积；σ为界面张力〕附着前：W1=σ水气+σ水粒〔假设S为1〕；附着后：W2=σ气粒；最终界面能的减少量为：△W = σ水气+σ水粒－σ气粒；〔1〕σ水气、σ水粒、σ气粒三个力之间的关系如图1所示。
从图中可以得出：σ水粒 = σ气粒+σ水气cos 〔180－θ〕 〔2〕由〔1〕式和〔2〕式可以得出：△W = σ水气(1-cosθ) 〔3〕图1 气泡与颗粒的作用过程图由于任何体系均存在力图使界面能减少到最小的趋势。
因此，悬浮物与气泡附着的条件必须满足△W > 0即： σ水气(1-cosθ) > 0 〔4〕 由式4可以得出：当θ→0时，cosθ→1，△W = 0；因此不能气浮；当0<θ<90时，0<cosθ<1，△W < σ水气；此时，虽然颗粒能够附着在气泡上，但是附着不牢；当90<θ<180时，△W > σ水气；此时，颗粒与气泡附着比较牢固，比较容易气浮；当θ→180，△W = 2σ水气；此时，△W 到达最大值，颗粒最易被气浮。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
COD代表化学需氧量，是指在一定条件下，氧化1L水样中还原性物质所消耗的氧化剂的量，以氧的质量浓度（以mg/L为单位）表示。
测定化学需氧量的标准方法是重铬酸钾法。
用重铬酸钾法测定的化学需氧量叫CODcr。
摘要：溶气气浮（DAF）是气浮的一种，它利用水在不同压力下溶解度不同的特性，对全部或部分待处理(或处理后)的水进行加压并加气，增加水的空气溶解量，通入加过混凝剂的水中，在常压情况下释放，空气析出形成小气泡，粘附在杂质絮粒上，造成絮粒整体密度小于水而上升，从而使固液分离。
关键词：溶气气浮 DAF 脱气系统溶气气浮（DAF）是气浮的一种，它利用水在不同压力下溶解度不同的特性，对全部或部分待处理(或处理后)的水进行加压并加气，增加水的空气溶解量，通入加过混凝剂的水中，在常压情况下释放，空气析出形成小气泡，粘附在杂质絮粒上，造成絮粒整体密度小于水而上升，从而使固液分离。
溶气气浮（DAF）适用于处理低浊度、高色度、高有机物含量、低含油量、低表面活性物质含量或具有富藻的水。
相对于其它的气浮方式（详见附录1），它具有水力负荷高，池体紧凑等优点。
但是它的工艺复杂，电能消耗较大，空压机的噪音大等缺点也限制着它的应用。
1 分类（type）根据不同的划分原则，DAF可以有不同的分类。
1．1 根据气泡从水中析出时所处压力的不同，可分为真空式气浮法与压力溶气气浮法两种。
前者利用抽真空的方法在常压或加压下溶解空气，然后在负压下释放微气泡，供气浮使用；后者是在加压情况下，使空气强制溶于水中，然后突然减压，使溶解的气体从水中释放出来，以微气泡形式粘附上絮粒，一起上浮。
1．1．1 真空式气浮池，虽然能耗低，气泡形成和气泡与絮粒的粘附较稳定；但气泡释放量受限制；而且，一切设备部件，都要密封在气浮池内；气浮池的构造复杂；只适用于处理污染物浓度不高的废水（不高于300mg/l），因此实际应用不多。
1．1．2 压力溶气气浮法是目前国内外最常采用的方法，可选择的基本流程有全流程溶气气浮法、部分溶气气浮法和部分回流溶气气浮法三种。
1．1．2．1 全流程溶气气浮法全流程溶气气浮法是将全部废水用水泵加压，在溶气罐内，空气溶解于废水中，然后通过减压阀将废水送入气浮池。
流程图见图1。
它的特点是：①溶气量大，增加了油粒或悬浮颗粒与气泡的接触机会；②在处理水量相同的条件下，它较部分回流溶气气浮法所需的气浮池小。
③全部废水经过压力泵，所需的压力泵和溶气罐均较其他两种流程大，因此投资和运转动力消耗较大。
1．1．2．2 部分溶气气浮法部分溶气气浮法是取部分废水加压和溶气，其余废水直接进入气浮池并在气浮池中与溶气废水混合。
它的特点是：①与全流程溶气气浮法所需的压力泵小，因此动力消耗低；②气浮池的大小与全流程溶气气浮法相同，但较部分回流溶气气浮法小。
1．1．2．3 部分回流溶气气浮法部分回流溶气气浮法是取一部分处理后的水回流，回流水加压和溶气，减压后进入气浮池，与来自絮凝池的含油废水混合和气浮，流程见图2。
它的特点是：①加压的水量少，动力消耗省；②气浮过程中不促进乳化；③矾花形成好，后絮凝也少；④气浮池的容积较前两种流程大。
现代气浮理论认为：部分回流加压溶气气浮节约能源，能充分利用浮选（混凝）剂，处理效果优于全加压溶气气浮流程。
而回流比为50%时处理效果最佳，所以部分回流（回流比50%）加压溶气气浮工艺是目前国内外最常采用的气浮法。
图2 部分回流溶气气浮法流程图1．2根据气浮池中微气泡污泥层（床）有无过滤作用及水的不同流态分为：早期DAF、普通DAF和紊流DAF。
（具体内容见附录3）2 设计原理（design principal）DAF一般设置在生物处理单元之前，物理处理单元之后，习惯上将其归为物理处理单元。
若设为两级浮选，为了方便节约，平面布置时常将一、二级浮选池并列，一、二级浮选池是约有500mm左右的液位差保证污水从一级浮选池流动到二级浮选池，而取消提升泵达到节能效果。
体现在竖向布置上，即在设计、施工时必须严格控制刮渣机拖架(板)、可调节堰和除渣槽顶的标高，这一点非常重要，是关键因素之一，否则会严重影响气浮效果(泡沫层无法用机械方法撇除)，这也正是必须采用可调节出水堰的原因所在。
图2 两级浮选池工艺流程图DAF主要由空气饱和设备（也称压力溶气系统）、空气释放设备（也称溶气释放系统）和气浮池（也称气浮分离系统）等组成。
目前,溶气气浮工艺的设计和最佳操作的确定，需要依靠中试和经验。
以下，根据各种应用中总结出的经验，分别介绍各个组成部分的设计原理。
2．1压力溶气系统（包括压力溶气罐、空压机、水泵及其附属设备）2．1．1 溶气系统占整个气浮过程能量消耗的50%，溶气罐价值占工厂总基建投资的12%，因此优化溶气系统的设计对缩小气浮操作费用是很重要的。
溶气罐多为园筒形,立式布置,容积按废水停留时间25～3min计算，罐中可装设有隔板，瓷环之类，也有用空罐的。
因为溶气罐内水、气相混合，所以一般按压力容器进行设计，罐顶设自动排气阀或罐底设自动减压阀平衡压力，罐内压力一般控制在0.45MPa左右为宜，据此可以确定提升泵、回流泵和空压机的参数。
在国外的设计资料和文献中，认为气水停留时间越长，溶气效率越高。
这样就使得溶气罐的体积显得庞大，停留时间有时长达3～5min。
国内的研究证实了液膜阻力控制着溶气速率，认为停留时间越长，溶气效果越好的观念不符合实际，因此国内设计参数不同于国外，是以预定的溶气效率为设计指标，以液相过流密度和液相总容量传质系数为参数。
所有研究都表明有填充床的溶气罐比没有填充床的有效，其效率最高可达到99%，但在实际运行中，经常需对溶气罐进行内部检查，因而在很多溶气气浮工艺中常选用没有填充床的系统，而且大部分无填充床的溶气罐常配有内部的或外部的喷射器以提高溶气效率。
2．1．2 加压溶气法有两种进气方式，即泵前进气和泵后进气。
第一种是泵前进气，流程图见图3。
当空气吸入量小于空气在该温度下水中的饱和度时，由水泵压水管引出一支管返回吸水管，在支管上安装水力喷射器，废水经过水力喷射器时造成负压，将空气吸入与废水混合后，经吸水管、水泵送入溶气罐。
这种方式省去了空压机，气水混合效果好，但水泵必须采用自引方式进水，而且要保持lm以上的水头，其最大吸气量不能大于水泵吸水量的10%，否则，水泵工作不稳定，破坏了水泵应当具有的真空度，会产生气蚀现象。
第二种是泵后进气，流程图见图4。
当空气吸入量大于空气在该温度下水中的饱和度时，空气通过空压机在水泵的出水管压入，但也不宜大于水泵吸水量的25% 。
这种方法使水泵工作稳定，而且不必要求在正压下工作，但需要由空气压缩机供给空气。
为了保证良好的溶气效果，溶气罐的容积也比较大，一般需采用较复杂的填充式溶气罐。
图3 泵前进气流程图图 4 泵后进气流程图2．1．3 空气注入量的调节是浮选操作的另一关键因素，一般随选择的溶气压力或回流比而变。
实验也表明出水质量仅依赖于引入系统的空气总量(气泡尺寸一致时)，而与单独压力或回流比无关。
要根据污水水质、浮选（混凝）剂和减压释放器的类型经反复实践而定。
2．1．4溶气罐内水位高低是影响气浮效果的重要因素。
水们南宁市，缩小了水气接触部分的窖，溶气效果不好；水位太低则缺乏必要的缓冲水深，气体会穿过水层进入气浮设备形成大气泡，气浮效果也不佳。
推荐水位控制在罐内1/3～1/4左右。
2．1．5 溶气罐内的压力是影响气量的重要因素。
一般情况下，压力高，则溶气多，在空压机加气方式中，溶气罐内的压力是由空压机气压和水泵共同决定的。
在正运转时，首先要保证足够的水压，但水压和气压又要基本相当。
在采用水射器加气的方式中，保证溶气罐压力的关键是采用合适的水泵，一般水泵压力应在保证额定流量的前提下大于0.3Mpa，溶气罐压力调整可通过调节溶气罐出水阀、水泵出水阀、回流控制阀进行。
2．1．6根据《中华人民共和国国家标准室外排水设计规范》第8.2.7条溶气罐的设计应符合下列要求：一、溶气罐工作压力宜采用300～500kPa（约为3～5kgf/cm2）；二、空气量以体积计，可按污水量5～10%计算；三、污水在溶气罐内停留时间应根据罐的型式确定，一般宜为1～4min，罐内应有促进气水充分混合的措施；四、采用部分回流的溶气罐宜选用动态式，并应有水位控制措施。
2．1．7有应用中提到，增加一个精密空气稳流器，它的作用是使空气在进入溶气罐的喷头前，确保压力平稳、均一。
回流比是指，当采用部分回流溶气气浮法时，进入溶气罐加压溶气的回流水量与处理水量的比值。
回流比一般为废水的25％～50％。
但当污水水质较差，且污水水量不大时，可适当加大回流比，以保证出水水质。
2．2溶气释放系统（主要是释放头）释放器是该系统的关键装置，它对气泡形成的大小、分布以及对气浮净水效果和运行费用均有明显影响。
目前被采用的释放器的释气效率可达99.2%。
2．2．1 以前的研究认为，释气泡的大小与溶气压力有关，低压时形成大气泡居多，不利于气浮。
国内最新研究认为：溶气水在减压消能时气泡的释放规律与气泡在静水中的状况不同；低压时大气泡的出现归咎于释放器不良所致。
除了要释放出大量稳定的微小气泡，关键是要如何防止堵塞。
目前国内外采用不同类型的释放器,有简单阀门式、针型阀式以及专用释放器（专利）。
溶气释放器的专利产品很多,其中效果较好的一般都有以下特点：在喷嘴处有一个瞬间的压降；在释放器的入口处水流方向会突然改变（常为90°）；释放器口径不超过2.5mm,水在释放器中的停留时间＜1.5ms；离开释放器的水流速度逐渐变小；离开释放器的水体会与其前面一挡板发生撞击。
任何释放器都不可能只产生微气泡，而一般是产生直径在40～70μｍ之间的气泡，一些大气泡的产生是不可避免的，尽管这些大气泡的存在会降低系统的运行效率。
2．2．2 根据《中华人民共和国国家标准室外排水设计规范》第8.2.8条溶气释放器的选用应根据含油污水水质、处理流程和释放器性能确定。
2．3气浮分离系统（气浮池构件）气浮分离系统的功能是确保一定容积来完成微气泡群与水中杂质的充分混合、接触、粘附以及带气絮粒与清水的分离。
2．3．1为了提高气浮的处理效果，往往向废水中加入混凝剂或气浮剂，投加量因水质不同而异，一般由试验确定。
对于铝类絮凝剂，通过提高搅拌强度均可使出水浊度进一步降低。
为保证浮选(混凝)剂的混凝作用，浮选池进水端宜设静态管道混合器和反应室，反应室有效容积约按废水(进水量与回流量的和)停留时间10分钟计算，一般分为三间，迷宫式布置，且每间设搅拌机提高混凝效果，每间中的速度梯度常常是相同的。
絮凝池（也即反应室）设计最好提供活塞流状态（紊流堆动状态），可以确保较好的气浮效果。
