浅层气浮的工艺原理及操作全解
浅层气浮工作原理
浅层气浮工作原理一、引言浅层气浮是一种常见的水处理技术，广泛应用于污水处理、水源净化等领域。
本文将介绍浅层气浮的工作原理，以及其在水处理中的应用。
二、浅层气浮工作原理浅层气浮通过将空气注入水中，形成微小的气泡，利用气泡的浮力将悬浮物质从水中分离出来。
其工作原理主要包括气泡生成、气泡附着和气泡上升三个过程。
1. 气泡生成浅层气浮通常通过气体喷射系统将气体注入水中，产生大量微小气泡。
气体可以是空气、氧气等。
喷射系统通常采用特殊的喷嘴，使气体流经细小的孔洞，形成微小的气泡。
2. 气泡附着生成的微小气泡会附着在悬浮物质表面，使其变得比水重，从而实现分离。
气泡附着的过程主要受到悬浮物质的表面性质、气泡大小和水质等因素的影响。
一般来说，气泡越小，附着效果越好。
3. 气泡上升附着在悬浮物质表面的气泡会随着水的上升而上升。
由于气泡的浮力作用，悬浮物质被带到水面上，并形成泡沫层。
泡沫层可以通过刮沫器等设备进行清除，从而实现悬浮物质的分离和回收。
三、浅层气浮的应用浅层气浮广泛应用于污水处理和水源净化中，具有高效、节能、易操作等优点。
1. 污水处理浅层气浮可以有效去除污水中的悬浮物质、颗粒、油脂等污染物，提高水质。
它被广泛应用于城市污水处理厂、工业废水处理厂等场所。
2. 水源净化浅层气浮可以用于水源净化，去除水中的浑浊物质、悬浮物质和微生物等。
这对于提高水源水质、保护水资源具有重要意义。
3. 其他应用浅层气浮还可以应用于食品加工、制药行业等领域，用于固液分离、去除杂质等工艺。
四、总结浅层气浮是一种常见的水处理技术，其工作原理基于气泡的浮力将悬浮物质从水中分离出来。
它在污水处理、水源净化等领域具有重要应用。
浅层气浮工艺高效、节能，易于操作，对于改善水质、保护水资源具有重要意义。
参考文献：[1] 杨建华, 李勇, 王晓峰. 浅层气浮技术在污水处理中的应用[J]. 环境工程, 2010, 28(11): 97-99.[2] 徐涛, 张金荣, 张进. 浅层气浮技术在水处理中的应用研究进展[J]. 中国给水排水, 2015, 31(24): 16-19.。
浅层气浮原理
浅层气浮原理
浅层气浮是一种常见的水处理技术，它通过气体的注入和气泡
的附着来去除水中的悬浮物和浮游物质。
这种技术在污水处理、工
业废水处理、饮用水净化等领域得到了广泛的应用。
首先，浅层气浮的原理是利用气泡的浮力将悬浮物质从水中升起。
在浅层气浮池中，通过压缩空气或其他气体将气泡注入水中，
气泡在水中上升的过程中会与悬浮物质发生接触和附着，使其一起
浮到水面上。
随后，通过刮板或其他装置将浮在水面上的悬浮物质
集中起来，从而实现水的净化处理。
其次，浅层气浮的原理还涉及到气泡的尺寸和分布。
气泡的尺
寸和分布对气浮效果有着重要的影响。
一般来说，较小的气泡能够
更好地附着悬浮物质，提高气浮效率；而均匀分布的气泡能够使得
悬浮物质在水中更加均匀地上升，有利于气浮效果的提高。
此外，浅层气浮的原理还与水质的调节和处理有关。
在实际应
用中，通常需要根据水质的不同进行调节，以达到最佳的气浮效果。
例如，对于含有油脂的废水，可以通过添加化学药剂来增强气泡与
油脂的附着，提高去除效率；对于颗粒较小的悬浮物质，可以采用
较小尺寸的气泡来增加附着面积，提高去除效率。
总的来说，浅层气浮是一种高效的水处理技术，其原理简单而有效。
通过气泡的注入和悬浮物质的附着，可以实现对水中悬浮物质的快速去除，从而达到净化水质的目的。
在实际应用中，需要根据具体的水质情况和处理要求进行调节和优化，以获得最佳的处理效果。
浅层气浮技术的不断发展和改进，将为水处理领域带来更多的创新和发展机遇。
超效浅层气浮应用设计方案
超效浅层气浮应用设计方案1、超效浅层气浮的工作原理超效浅层气浮系统是一个先进的快速气浮系统，改传统气浮的静态进水、动态出水为动态进水、静态出水，即把含有附有微气泡悬浮颗粒的混合污水进入气浮池内的时候，使出流装置移动，混合废水的水平流速相对出流装置为零，从而抑制了槽内的紊流，因而能进行平稳的气浮分离(即所谓的“零速度原理”)，浮选体上升速度达到或接近理论升速，极大地提高了处理效率，使废水在浅层气浮槽中的停留时间由传统的30～60 min 减至3 min，并且集凝聚、撇渣、排水、排泥为一体，是一种高效的废水处理装置。
原水从整流区被放入浮选区的气浮槽时，整流区自身以原水的出流速度并与其相反的方向周转，此时，就创造了水流速为零的零流速状态，浮渣靠浮力作用垂直向上，直至浮出水面。
2、超效浅层气浮工艺的特点(1)待处理水停留时间较短，仅为3-5min。
(2)处理效率高，对处理高、低浊度水效果好。
(3)单位面积的处理量可达250 m3／(m2·d)，处理能力大。
(4)可以设置为多层，并可以直接设置在地面上或架空设置，占地面积小。
(5)有效水深约0.5m，且与处理能力基本无关，构筑物总高度降低。
(6)超效浅层气浮装置操作弹性大抗冲击力强，出水稳定，SS去除率可达90％，水的回收率可达95%。
(1)造纸白水的处理和纤维回收，回收率达90%，COD去除率在85%以上，处理后经过滤可循环利用。
(2)印染废水、漂水、毛纺废水的处理COD去除率在60-70%，BOD5去除率在50%左右，对硫化、士林直接染料的色度去除率可达70-90%。
(3)电镀废水的各种重金属离子的去除，Cr4+、Cu2+、Fe3+、Zn2+、Ni 2+等能达到排放标准。
(4)肥皂废水处理COD去除率在70%以上，油脂去除率在90%以上，与其他工艺配套后经处理水可回收利用水达80%以上。
(5)炼油废水油脂及悬浮物的去除，油脂可降至10mg/l以下，废水能达到澄清程度。

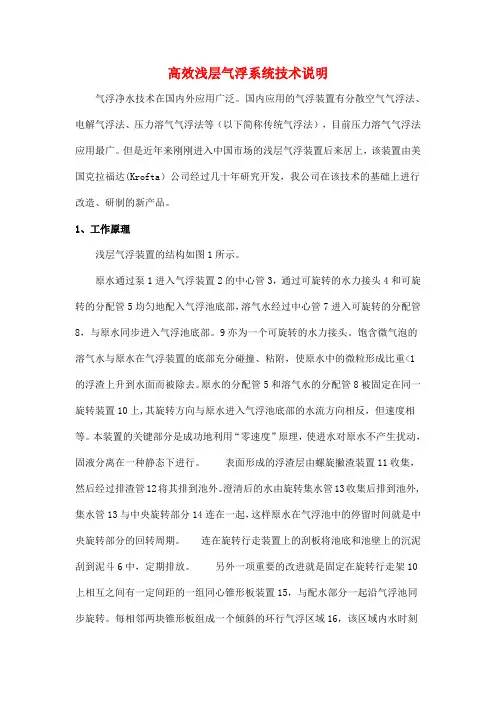

高效浅层气浮系统技术说明
高效浅层气浮系统技术说明气浮净水技术在国内外应用广泛。
国内应用的气浮装置有分散空气气浮法、电解气浮法、压力溶气气浮法等（以下简称传统气浮法），目前压力溶气气浮法应用最广。
但是近年来刚刚进入中国市场的浅层气浮装置后来居上，该装置由美国克拉福达(Krofta）公司经过几十年研究开发，我公司在该技术的基础上进行改造、研制的新产品。
1、工作原理浅层气浮装置的结构如图1所示。
原水通过泵1进入气浮装置2的中心管3，通过可旋转的水力接头4和可旋转的分配管5均匀地配入气浮池底部，溶气水经过中心管7进入可旋转的分配管8，与原水同步进入气浮池底部。
9亦为一个可旋转的水力接头。
饱含微气泡的溶气水与原水在气浮装置的底部充分碰撞、粘附，使原水中的微粒形成比重<1的浮渣上升到水面而被除去。
原水的分配管5和溶气水的分配管8被固定在同一旋转装置10上,其旋转方向与原水进入气浮池底部的水流方向相反，但速度相等。
本装置的关键部分是成功地利用“零速度”原理，使进水对原水不产生扰动，固液分离在一种静态下进行。
表面形成的浮渣层由螺旋撇渣装置11收集，然后经过排渣管12将其排到池外。
澄清后的水由旋转集水管13收集后排到池外,集水管13与中央旋转部分14连在一起，这样原水在气浮池中的停留时间就是中央旋转部分的回转周期。
连在旋转行走装置上的刮板将池底和池壁上的沉泥刮到泥斗6中，定期排放。
另外一项重要的改进就是固定在旋转行走架10上相互之间有一定间距的一组同心锥形板装置15，与配水部分一起沿气浮池同步旋转。
每相邻两块锥形板组成一个倾斜的环行气浮区域16，该区域内水时刻处于层流状态，加速了颗粒杂质随微气泡的上升速度。
浅层气浮装置还包括一对并联运行的溶气管20(简称ADT’S）,进水泵17的压力较低，只需202。
6k Pa。
进水首先通过与两个ADT’S连接的三通阀18，ADT'S的另一端布置溶气出水口。
压缩空气也经过一个三通阀19与压力水在同一端进入ADT’S，压缩空气的压力一般为707.8kPa。
浅层气浮工作原理
浅层气浮工作原理引言：在现代水处理领域，浅层气浮技术被广泛应用于水质净化和污水处理过程中。
它通过利用气泡与水中的悬浮物质发生作用，从而实现悬浮物质的分离和去除。
本文将详细介绍浅层气浮的工作原理，以及其在水处理中的应用。
一、浅层气浮的基本原理浅层气浮是一种物理化学分离技术，其基本原理是通过在水中注入气体，产生大量微小气泡，利用气泡与悬浮物质的附着作用，使悬浮物质浮于水面，并通过刮板等装置将其移除。
其工作原理可以分为以下几个步骤：1. 气体注入：将气体（通常为空气）通过气体分配系统注入水中，形成大量微小气泡。
气体注入的方式有多种，常见的有压力浮力气浮和真空浮力气浮。
2. 气泡生成：气体在接触水面时会形成气泡。
由于气体的表面张力，气泡会在水中形成一个薄膜，并在薄膜内部注入气体，形成微小气泡。
3. 微小气泡的上浮：由于微小气泡的浮力作用，气泡会上浮到水面。
在上浮的过程中，气泡会与悬浮物质发生作用，使其附着在气泡表面。
4. 悬浮物质的浮起：悬浮物质附着在气泡表面后，随着气泡上浮，悬浮物质也被带到水面上。
5. 悬浮物质的移除：悬浮物质被带到水面后，通过刮板或其他装置将其移除。
移除的方式有多种，常见的有自动刮板、链条刮板等。
二、浅层气浮的应用浅层气浮技术在水处理领域有着广泛的应用。
主要包括以下几个方面：1. 水质净化：浅层气浮可以有效去除水中的悬浮物质、浊度和颜色等。
它被广泛应用于自来水处理、饮用水净化和工业水处理等领域，提高了水质的净化效果。
2. 污水处理：浅层气浮可以将污水中的悬浮物质和油脂等有机物质去除，提高污水的处理效果。
它被广泛应用于工业废水处理、生活污水处理和农业废水处理等领域。
3. 固液分离：浅层气浮可以将悬浮物质与水分离，实现固液分离。
它被广泛应用于污泥脱水、固体废物处理和矿石浮选等领域。
4. 垃圾处理：浅层气浮可以将水中的垃圾和漂浮物去除，提高垃圾处理效果。
它被广泛应用于河道清淤、垃圾焚烧发电和垃圾填埋等领域。
浅层气浮装置工艺流程
浅层气浮装置工艺流程
浅层气浮装置是一种常用的水处理设备，用于去除废水中的悬浮颗粒、油脂、泥沙等杂质。
其工艺流程一般包括以下几个环节：原水处理、混凝和絮凝、气浮过滤、清水出口等。
1. 原水处理：将待处理的废水通过进水管道引入到气浮池中。
在进水之前，可能需要进行一些初步的预处理，如调节废水的pH值、酸碱中和、除砂等。
这可以根据实际情况来决定是否需要。
2. 混凝和絮凝：在进入气浮池之后，废水需要加入一定量的混凝剂和絮凝剂，以促使废水中的悬浮颗粒聚集形成较大的颗粒。
这些混凝剂和絮凝剂一般是化学物质，可以根据水质分析结果和处理要求来确定添加量。
3. 气浮过滤：混凝絮凝之后的废水流入气浮池。
在气浮池中，通过向池中注入空气或气体，形成气液混合系统。
所注入的气体会产生大量细小的气泡，这些气泡能够将废水中的悬浮物质粘附在表面上，并带浮凝固后的颗粒物向上浮动。
4. 清水出口：在气浮池中，浮在水面上的凝结团将被刮板或其它相应的装置推至水面一侧，形成浮泥层。
清水则从底部或旁侧的出口流出。
通过控制刮除装置的移动速度和位置，可以调整排出浮泥和清水的比例，以达到理想的处理效果。
需要注意的是，浅层气浮装置的工艺流程可能会因不同的使用场景而有所不同。
上述描述仅为一般性的流程，具体的流程应根据实际情况和设计要求来确定。
在实际操作中，也需要根据废水的水质特点和处理要求，进行一些附加的工艺调整和优化。
浅层气浮机
山东万青环保科技有限公司浅层气浮，具体内容如下：气浮是一个传统的工艺手段，其工作主要由四大部分完成：1、溶气过程; 2、释气过程; 3、溶气水和原水接触和分离的过程; 4、原水水质调整的过程。
气浮的发展也就是上述四个过程不断进步的结果。
气浮法是一种高效、快速的固液分离或液液分离技术，它是通过某种方式产生大量微气泡，使其与水中密度接近于水的固体或液体杂质微粒粘附，形成密度小于水的气浮聚合体，在浮力作用下上浮至水面形成浮渣而进行固液或液液分离。
浅层气浮是溶气气浮的一种主要方式。
其装置集凝聚、气浮、撇渣、沉淀、刮泥为一体。
整体呈圆柱形，结构紧凑，池子较浅。
装置主体由五大部分组成：池体、旋转布水机构、溶气释放机构、框架机构、集水机构等。
进水口、出水口与浮渣排出口全部集中在池体中央区域内，布水机构、集水机构、溶气释放机构都与框架紧密连接在一起，围绕池体中心转动。
据悉，在水处理领域中，早在1920年，C.L.PECK就考虑用气浮法处理污水，1930年瑞典某造纸厂曾试用一种将空气在压力下溶解于白水的水处理中，但上述实验结果均为公开发表和引起足够重视。
气浮净水技术在国内外应用广泛。
国内应用的气浮装置有分散空气气浮法、电解气浮法、压力溶气气浮法等(以下简称传统气浮法)，目前压力溶气气浮法应用最广。
浅层气浮机的主要特点：1、水流速度低——水相对池壁速度接近零速，对池中的水无搅动，使得水中的颗粒在静态下上浮或沉降，净化程度高，悬浮物去除率达91%以上;2、溶气利用率高——采用压力较高的溶气管，单位溶气率高达90%，气浮效果好。
3、上浮无干扰——水深一般为650mm;上浮路径短、阻力小、速度快。
4、合理的撇渣斗——螺旋渣斗撇渣搅动小，效果好。
高效浅层气浮机的特点：1、采用“浅池理论”与“零速理论”设计，高效、节能、体积小、安装方便。
2、停留时间短(3～5min)裹面负荷率高(9.6～12φm2˙h)。
3、采用高速电机拖动，适应性强，工艺条件好。
浅层气浮操作方法
浅层气浮操作方法浅层气浮（shallow gas flotation，SGF）是一种常用的物理方法，用于从废水中去除溶解的和非溶解的油污物和悬浮物。
它是一种简单、高效、经济的废水处理技术，具有广泛的应用领域。
浅层气浮的原理是利用气泡的浮力将悬浮物和油污物从废水中分离出来。
具体操作方法可以分为以下几个步骤：1. 混合池：废水首先进入混合池，在混合池中加入化学药剂或表面活性剂，以促使悬浮物和油污物聚集在一起，形成较大的团聚体。
2. 气浮池：经过混合池后的废水进入气浮池，气浮池顶部设有气浮装置。
在池的底部通入气体，通常是空气或氮气，通过装置产生大量微小的气泡。
3. 气泡分散：气泡在池中上升时，将与之接触的悬浮物和油污物附着在气泡上形成浮泡。
为了使气泡能够与悬浮物和油污物充分接触，可以采用一些分散装置，如碎泡器或旋流器。
4. 凝聚和升浮：气泡与悬浮物和油污物接触后，悬浮物和油污物会逐渐凝聚在一起，形成较大的浮泡。
由于浮泡比废水中的液体密度小，因此浮泡会上升到气浮池的上部。
5. 分离和收集：当浮泡上升到气浮池的上部时，悬浮物和油污物会被分离出来。
悬浮物会以浮泡的形式浮到水面上，形成浮渣；而油污物则可以通过溢流口被收集。
6. 净化和回收：经过分离和收集后，污水中的悬浮物和油污物得以去除，而清洁的水可以从气浮池的底部流出，继续进行下一阶段的处理或直接排放。
而浮渣和油污物则可以进行进一步的处理和回收利用。
浅层气浮操作的成功与否，往往取决于以下几个因素：1. 混合效果：混合池中的混合效果非常重要，良好的混合效果可以使悬浮物和油污物聚集在一起，有助于后续步骤中气泡与其接触。
2. 气泡质量：气泡的质量对气浮效果有很大影响。
气泡应该足够小且稳定，以便能与悬浮物和油污物充分接触。
3. 油污物浓度：废水中油污物的浓度越高，浅层气浮的效果越好。
但是过高的浓度可能造成设备堵塞和效果下降。
4. 污水的pH值：废水的pH值也会对浅层气浮的效果产生一定的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、浅层气浮的处理指标
浅层气浮全名超效浅层气浮净水器，是一种目前常见的 水处理装置，主要用于去除水中的悬浮物，也可去除水中部 分的COD。来自一、浅层气浮的处理指标
浅层气浮目前在污水厂内主要用于二沉池出水的处理， 其工艺处理指标可见下表
污染物名称 进水浓度 ≤100mg/L SS ≤50mg/L ≤150mg/L ≤25mg/L ≤90mg/L 出水浓度 ≤30mg/L
3、在提升水泵前加入PAC，在浅层气浮进入管口加入PAM，经气浮池底部混合管充分混
合，紧接着与溶气系统产生的部分带正电荷的微小气泡混合，使微小气泡与絮凝体、 废水中的污染物进行吸附，桥联进入气浮布水系统； 4、通过布水系统使废水进入气浮池体，通过气浮的布水系统及变频调速装置使进入气
浮池内的废水在布水区及气浮区达零速度；
位计；4、空压机；5、高压储气罐。
3、澄清水槽 主要功能：浅层离子气浮出水自流进入清水池。 4、浮渣池 主要功能：纸浆池收集气浮装置排出的纸浆
五、浅层气浮的操作及异常处理
一. 开机操作
1、所有排空管，取样阀，自动排重渣系统以及溶气管（ADT）进气阀门，使其 保持关闭。打开排除气阀门（ADT左面）； 2、打开浅层气浮进水管配水阀，通常由阀门全关闭时的位置，顺时针旋转 3、手轮 不少于15周，同时保证各阀门开度一致； 4、检查水位控制堰和所有自动机械装置能否正常操作； 5、向气阀内引入清水，直至注满为止； 6、打开溶气水泵进口阀，打开泵体排空气阀20秒左右，以排除空气； 7、打开ADT进口阀，看待溶气水释放阀，开度为一半或全开； 8、启动浅层气浮主机及撇污勺，调整主机速度为3min/圈，调整排泥阀速度至中速（ 非运转状态，不可旋转调速手轮）； 9、启动空压机，在其包压力升至0.3MPA 时，打开空压机出口阀，打开ADT进气阀；调 节进气压为6.5bar,进气流量为中速。 10、启动溶气水泵，缓慢开启出口阀，保证ADT进水量210m3/h左右； 11、再次调节溶气水释放阀，使各阀门开度一致的同时保证释放前压力表值为 5.0～5.6bar，此时ADT进口压力值应为6.0～6.26bar，通常用阀门由全关闭位置至一 定开度时所产生的压降的大小来衡量阀门开度大小，一般每开一个阀门会使压力下降 0.5bar。
5、聚凝的絮体及被微气泡吸附桥联的污染物在浮力及零速度的作用下迅速进行固液分 离； 6、在浅层气浮池清水区被分离而上浮的浮浆污染物被带螺旋的撇泥勺捞走，自流至污 泥桶，在重力的作用下自流至浮渣池，再由泵送至板框压滤机，经脱水后焚烧利用； 7、被分离在下层的清水通过回转桶下面的清水抽提槽管自流至排放渠后达标排放
五、浅层气浮的操作及异常处理
12、再次调整ADT进气压力为6.5bar，进气流量为0.75m3/h，进水压力为6.0～6.26bar，观察
溶气效果，牛奶色越深越好；
13、禁止ADT进水压力大于进气压力；
14、启动化学加药泵，调整其流量至额定值； 15、启动浅层气浮供水泵（管道泵），缓慢开启出口阀引入污水； 16、调整浅层气浮进水管配水阀，使各小区出水流量一致、均匀，同时保证各配水阀不能开度 太小，损害进水母管；又不能太大导致出水不均； 17、主机速度的计算与调整 原则上主机的转速要等于气浮池内污水的更新速度，例如：1.2 m3/h的流量进入容积为3400L的池 体中，将会有3min的停留时间，因此主机此时的速度应该为3min/圈，一般有以下两个经验值：当 水深=400mm，速度设定为3分46秒每圈； 当水深=450mm，速度设定为4分14秒每圈 再次调整水位控制装置，直到撇污勺泥勺刚能刮除表面浮泥而又不会有污泥重叠回落为止； 18、自动排重渣气动阀的启动与设定 掀起控制柜，启动电源开关，将手动、自动控制旋钮拨到自动位置，排重渣持续时间和间隔 时间一般很局时局重渣产生量制定，或者直至有清澈水排出为止。现设定为每小时排放一次，每 次排30min；。
五、浅层气浮的操作及异常处理
三、 运行出现异常时的判断与解决方法
固体颗粒过负荷的问题 过负荷是由于大量的不正常的固体颗粒进入浅层气浮而引起来的，过负荷会
≤120mg/L
CODcr ≤100mg/L ≤90mg/L 色度 ≤50倍
≤80mg/L
≤75mg/L ≤70mg/L ≤20倍
二、浅层气浮的处理工艺流程
PAC PAM
二沉池出水
集水池
浅层气浮
出水达标排放
浮 渣
焚烧利用
板框压滤机
浮渣池
二、浅层气浮的处理工艺流程
工艺流程说明：
1、经二沉池处理后的造纸废水自流至集水池，使水质、水量均衡； 2、再由污水提升泵提升至浅层气浮池；
集起来，通过中央泥管排出池外。池中的清水通过清水收集管从中
央排走，该收集管也与主机行走机构同步移动，清水管与布水管被 布水机构隔开，彼此互不干扰。池底的沉积物被刮板刮入泥斗中， 定期排放，从而实现了去除悬浮物的目的。
四、浅层气浮主要构筑物和其功能
1、集水槽 主要功能：使水质、水量均衡。 2、超效浅层气浮系统 主要功能：集水槽出水由提升泵送至浅层气浮装置，经过絮凝反应后进行 固液分离。 其中包含的配套系统有：1、PAC加药系统；2、PAM加药系统；3、储药池液
三、浅层气浮的工作原理
待处理的原水经提升泵至中心进水管，同时溶气水及药液一起被打 入中心进水管与之混合，再经过布水管均匀布水到气浮池内，布水 管的移动速度和出水流速相同，方向相反，由此产生了“零速度” ，使进水的扰动降至最低，絮体的悬浮和沉降在静态下进行。 撇泥装置与主机行走机构同步移动，边旋转边移动，从而将浮渣收
五、浅层气浮的操作及异常处理
二、 停机操作
1、停浅层供水泵（管道泵），关闭其出口阀；
2、停化学加药泵； 3、停容器水泵； 4、关闭自动排重渣控制柜电源，如不排空池体，需把旋钮指向“停止”位置； 5、停空压机，关闭其出口阀； 6、继续运转撇泥勺，如必要则排空池体冲洗； 7、若长时间停机，则必须排空ADT和气浮池体，冲洗干净； 8、停机后各部位控制参数无须更改； 9、日常维护保养项目
